Расстояние между арматурой по СП 63.13330 (СНиП 52-01-2003)

Требования к минимальному расстоянию между стержнями арматуры

Требования к минимальному расстоянию между стержнями арматуры приведены в  разделе 10.3 СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003. (раздел 10.3 СП 63.13330.2018)

Для чего необходим обеспечить минимальное расстояние между стержнями в железобетонной конструкции:

• обеспечение совместной работы арматуры с бетоном;
• качественное изготовление конструкций (укладка и уплотнение бетонной смеси)

Согласно п. 10.3.5 (СП 63.13330.2012, СП 63.13330.2018), минимальное расстояние между стержнями арматуры должно составлять:

1. Не менее наибольшего диаметра стержня!

2. При горизонтальном или наклонном положении стержней в один или два ряда при бетонировании:

• для нижней арматуры не менее 25 мм;
• для верхней арматуры не менее 30 мм;

3. При горизонтальном или наклонном положении стержней более чем в два ряда при бетонировании:

• для нижней арматуры не менее 50 мм (кроме стержней двух нижних рядов).

4. При вертикальном положении стержней при бетонировании.

• не менее 50 мм;

5. При стесненных условиях допускается располагать стержни группами — пучками (без зазора между ними).

При этом расстояния в свету между пучками должны быть также не менее приведенного диаметра стержня, эквивалентного по площади сечения пучка арматуры, принимаемого равным по формуле:

d _si -диаметр одного стержня в пучке,

n- число стержней в пучке.

Требования к максимальному расстоянию между стержнями арматуры

Требования к максимальному расстоянию между стержнями арматуры приведены в  разделе 10.3 СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003.

Для продольной арматуры

В соответствии с п.10.3.8 — 10.3.10 СП 63.13330.2012 (СП 63.13330.2018), максимальное расстояние между осями стержней продольной арматуры составляет:

1. в железобетонных балках и плитах:

• не более 200 мм — при высоте поперечного сечения h≤150 мм;
• не более 400 мм или 1,5 h  — при высоте поперечного сечения  h>150 мм;

2. в  железобетонных колоннах:

• не более 400 мм — в направлении, перпендикулярном плоскости изгиба;
• не более 500 мм — в направлении плоскости изгиба.

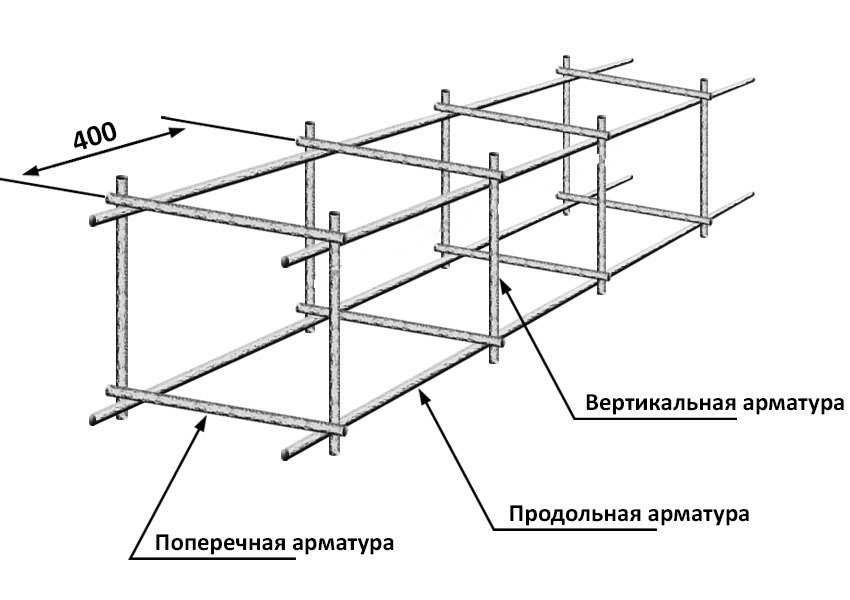

3. В железобетонных стенах:

• не более 400 и не более 2t (t- толщина стены) — между стержнями вертикальной арматуры;
• не более 400 — между стержнями горизонтальной арматуры.

Важные примечания!

1. В балках и ребрах шириной более 150 мм число продольных рабочих растянутых стержней в поперечном сечении должно быть не менее двух.
2. В балках и ребрах при ширине элемента 150 мм и менее допускается устанавливать в поперечном сечении один продольный стержень.
3. В балках до опоры следует доводить стержни продольной рабочей арматуры с площадью сечения не менее 1/2 площади сечения стержней в пролете и не менее двух стержней.
4. В плитах до опоры следует доводить стержни продольной рабочей арматуры на 1 м ширины плиты с площадью сечения не менее 1/3 площади сечения стержней на 1 м ширины плиты в пролете.

Для поперечной арматуры

В соответствии с п.10.3.11-10.3.20- СП 63.13330.2012 (СП 63.13330.2018), максимальное расстояние между осями стержней продольной арматуры составляет:

Поперечную арматуру устанавливают у всех поверхностей железобетонных элементов, вблизи которых ставится продольная арматура.

Ее устанавливают с целью восприятие усилий, а также ограничения развития трещин, удержания продольных стержней в проектном положении и закрепления их от бокового выпучивания в любом направлении.

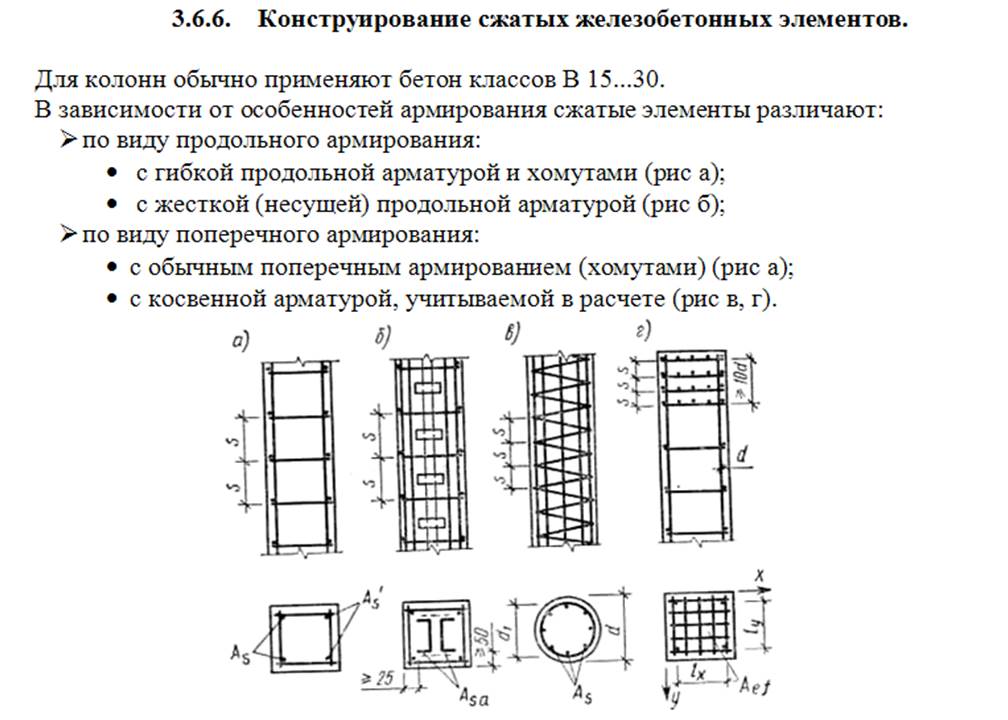

Диаметр поперечной арматуры (хомутов) в вязаных каркасах внецентренно сжатых элементов (колонны, стойки и т.д.) принимают не менее 0,25 наибольшего диаметра продольной арматуры и не менее 6 мм.

Диаметр поперечной арматуры в вязаных каркасах изгибаемых элементов (балках, ригелях и т.д)  принимают не менее 6 мм.

В сварных каркасах диаметр поперечной арматуры принимают не менее диаметра, устанавливаемого из условия сварки с наибольшим диаметром продольной арматуры.
Максимальное расстояние для поперечной арматуры:

• не более 0,5 h₀ и не более 300 мм — в железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном.
• не более 0,75 h₀ и не более 500 мм — в балках и ребрах высотой 150 мм и более, а также в часторебристых плитах высотой 300 мм и более, на участках элемента, где поперечная сила по расчету воспринимается только бетоном.
• можно не устанавливать — в сплошных плитах, а также в часторебристых плитах высотой менее 300 мм и в балках (ребрах) высотой менее 150 мм на участках элемента, где поперечная сила по расчету воспринимается только бетоном.
• не более 15d и не более 500 мм — во внецентренно сжатых линейных элементах, а также в изгибаемых элементах при наличии необходимой по расчету сжатой продольной арматуры в целях предотвращения выпучивания продольной арматуры (d — диаметр сжатой продольной арматуры).

Важные примечания!

• Если площадь сечения сжатой продольной арматуры, устанавливаемой у одной из граней элемента, более 1,5%, поперечную арматуру следует устанавливать с шагом не более 10d и не более 300 мм.
• Конструкция хомутов (поперечных стержней) во внецентренно-сжатых линейных элементах должна быть такой, чтобы продольные стержни (по крайней мере через один) располагались в местах перегибов, а эти перегибы — на расстоянии не более 400 мм по ширине грани. При ширине грани не более 400 мм и числе продольных стержней у этой грани не более четырех допускается охват всех продольных стержней одним хомутом.
• В элементах, на которые действуют крутящие моменты, поперечная арматура (хомуты) должна образовывать замкнутый контур.
• Поперечную арматуру в плитах в зоне продавливания в направлении, перпендикулярном сторонам расчетного контура, устанавливают с шагом не более 1/3h₀ и не более 300 мм. Стержни, ближайшие к контуру грузовой площади, располагают не ближе 1/3h₀ и не далее 1/2h₀  от этого контура. При этом ширина зоны постановки поперечной арматуры (от контура грузовой площади) должна быть не менее 1/3h₀. Допускается увеличение шага поперечной арматуры до 1/2h₀. При этом следует рассматривать наиболее невыгодное расположение пирамиды продавливания и в расчете учитывать только арматурные стержни, пересекающие пирамиду продавливания.
•  Расстояния между стержнями поперечной арматуры в направлении, параллельном сторонам расчетного контура, принимают не более 1/4 длины соответствующей стороны расчетного контура.
• Поперечная арматура, предусмотренная для восприятия поперечных сил и крутящих моментов, должна иметь надежную анкеровку по концам путем приварки или охвата продольной арматуры, обеспечивающую равнопрочность соединений и поперечной арматуры.
• У концов предварительно напряженных элементов должна быть установлена дополнительная поперечная или косвенная арматура

Условные обозначения:

h₀ — рабочая высота сечения в м, вычисляется по формуле

h₀=h-a’, где

h —  высота сечения в м.

a’ — расстояние от центра тяжести растянутой арматуры, до ближайшего края сечения

Рабочая высота сечения — это расстояние от сжатой грани элемента до центра тяжести растянутой продольной арматуры (п. 3.22 СП63).

Защитный слой бетона для арматуры по СП 63.13330 (СНиП 52-01-2003)

Арматурные работы. Допустимые отклонения при укладке по СП

Арматура А500С (ГОСТ, расшифровка, таблица весов и тип стали)

Расстояние между стержнями арматуры

(1)P
Расстояние между стержнями арматуры
должно обеспечивать укладку и уплотнение
бетона или раствора.

(2)
Расстояние в свету между соседними
параллельно расположенными арматурными
стержнями должно быть не менее размера
крупной фракции заполнителя плюс 5 мм
или диаметра стержня или 10 мм. Применяют
большее из значений.

(3)
Расстояние между стержнями растянутой
арматуры должно составлять не более
600 мм.

(4)
Если рабочая арматура сосредоточена в
каналах или в выемках пустотелых блоков
или увеличенных монолитных вертикальных
швах (в карманах кладки), то общая площадь
сечения рабочей арматуры должна
составлять не более 4% сечения бетона
или раствора каналов или карманов. В
зонах стыков продольной арматуры это
значение не должно превышать 8%.

(5)
Если для размещенной в выемках рабочей
арматуры требуется большее расстояние,
чем установлено в (3), то полки армированного
сечения ограничивают согласно 6.6.3, и
расстояние допускается до 1,5 м.

(6)
В случаях, когда применяют арматуру,
работающую на сдвиг, расстояние между
хомутами не должно превышать 0,75 значение
рабочей высоты поперечного сечения
элемента конструкции или 300 мм.
Применяют меньшее значение.

(7)
Расстояние между центрами тяжести
сборной арматуры, заложенной в
горизонтальных швах, должно составлять
не более 600 мм.

8.3 Оснастка для предварительного напряжения

(1)
Оснастка из стали для предварительно
напряженных элементов должна
соответствовать требованиям EN 1992-1-1.

8.4 Каменная кладка в обойме (огражденная кладка)

(1)P
Огражденные стены каменной кладки
размещают между вертикально и горизонтально
проходящими армированными элементами
из железобетона или каменной кладки
так, чтобы они под нагрузкой действовали
совместно.

(2)P
Ограждения по верху и по сторонам
допускается бетонировать только после
выполнения каменной кладки, обеспечивая
их соединение между собой.

(3)
Ограждаемые элементы конструкции
размещают в каждой плоскости перекрытия,
в каждом пересечении стены и по обоим
краям проемов площадью более 1,5 м².
Дополнительные ограждаемые элементы
конструкции могут потребоваться для
того, чтобы наибольшее расстояние между
участками кладки в обойме как в
горизонтальном, так и в вертикальном
направлении составляло не более 4,0 м.

(4)
Фрагменты каменной кладки в обойме
(ограждаемые элементы) должны иметь
площадь поперечного сечения не менее
0,02 м²
с минимальным размером 150 мм в плоскости
стены и продольную арматуру с поперечным
сечением не менее 0,8% поперечного сечения
ограждаемого элемента, но не менее
200 мм².
Применяют хомуты с минимальным диаметром
≥ 6 мм, размещаемые с максимальным
шагом не более 300 мм. На исполнение
арматуры распространяется 8.2.

(5)
В огражденной каменной кладке, в которой
применяют камни (блоки) группы 1 и группы
2, камни, примыкающие к элементам обоймы,
должны перекрываться фрагментом кладки
в обойме по правилам для перевязки
каменной кладки согласно 8.1.4.

8.5 Соединения стен

97. Соединения стен с перекрытиями и кровлей

8.5.1.1 Общие положения

(1)P
Стены, примыкающие к перекрытиям и
кровлям, должны соединяться с плитами
перекрытий и покрытий таким образом,
чтобы горизонтальные расчетные нагрузки
могли передаваться на элементы конструкции
каркаса.

(2)
Передачу горизонтальных нагрузок на
элементы каркаса (связевые конструкции,
поперечные стены) следует осуществлять
через конструкции перекрытия или кровли,
например, через армированные монолитные
или сборные бетонные перекрытия или
через обшитые деревянные балки, если
конструкция перекрытия или кровли
работает как жесткий диск. Допускается
выполнять монолитный пояс, который в
состоянии передавать действующие усилия
сдвига и изгибающие моменты. Усилия,
передаваемые между стенами и конструкциями
каркаса, должны передаваться или
посредством сил трения в опорной
поверхности несущих элементов или через
анкерные устройства.

(3)P
Плиты перекрытия и покрытия должны
опираться на стены с глубиной опирания,
обеспечивающей прочность и сопротивление
сдвигу опорных участков. В этом случае
следует учитывать допуски при изготовлении
и монтаже.

(4)
Минимальную длину опирания плит
перекрытий и покрытий на стены определяют
расчетом.

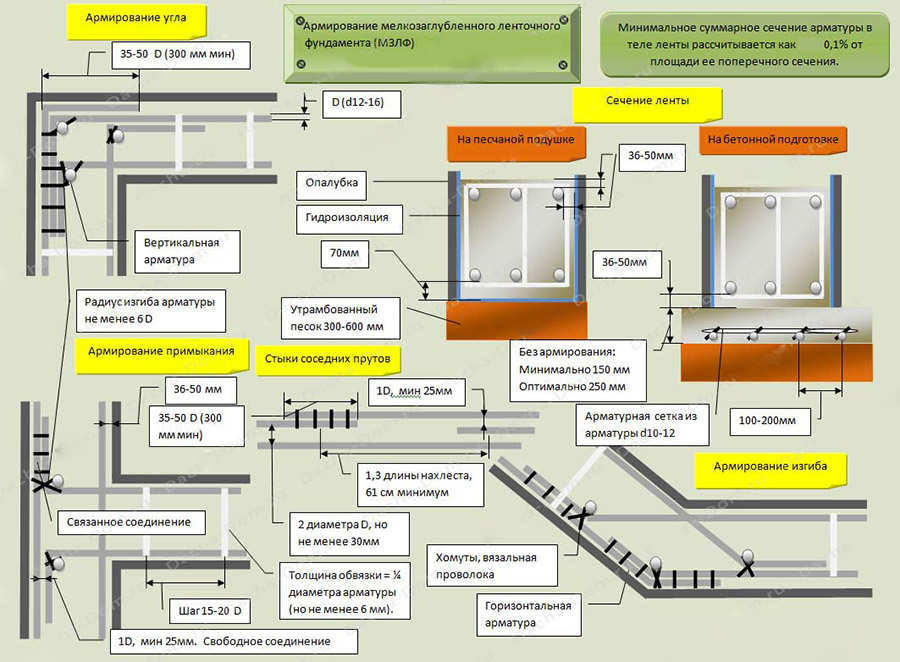

Рекомендуемый шаг арматуры в бетонных конструкциях

Требования к рекомендуемому минимальному расстоянию между арматурными стержнями в бетонных конструкциях

Требования к минимальному расстоянию между арматурными стержнями приведены в п. 10.3 СП 63.13330.2012 Бетонные и железобетонные конструкции . Основные положения. Обновленная редакция СНиП 52-01-2003. (п. 10.3 СП 63.13330.2018) [СНиП РФ]

Для чего необходимо обеспечить минимальное расстояние между стержнями в железобетонной конструкции:

• обеспечение совместной работы арматуры с бетоном;
• качественное изготовление конструкций (укладка и уплотнение бетонной смеси)

Согласно п. 10.3.5 (СП 63.13330.2012, СП 63.13330.2018) минимальное расстояние между стержнями арматуры должно быть:

1. Не менее наибольшего диаметра стержня!

2. При горизонтальном или наклонном расположении стержней в один или два ряда при бетонировании:

• для нижней арматуры не менее 25 мм;
• для верхней арматуры не менее 30 мм;

3. При горизонтальном или наклонном расположении стержней более чем в два ряда при бетонировании:

• по нижней арматуре не менее 50 мм (кроме стержней двух нижних рядов).

4. С вертикальным положением стержней при бетонировании.

• не менее 50 мм;

5. В стесненных условиях допускается расположение стержней группами – балками (без зазора между ними).

При этом расстояния в свету между балками также должны быть не менее приведенного диаметра стержня, эквивалентного по площади поперечного сечения арматурной балке, принимаемого равным по формуле:

• d _si диаметр одного арматурного стержня в балке,
• n – количество арматурных стержней в балке.

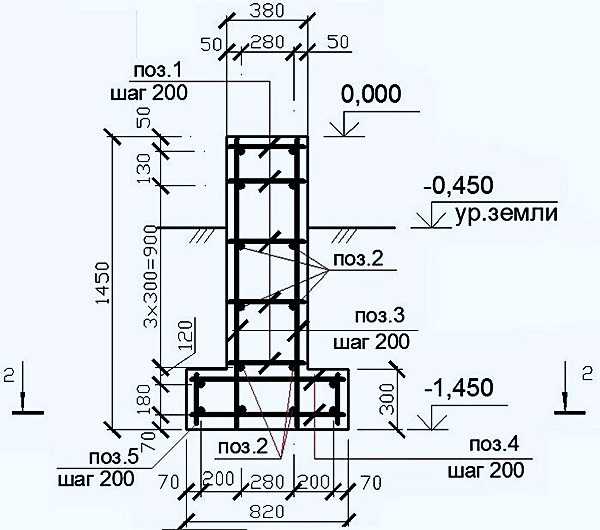

Требования к рекомендуемому максимальному расстоянию между арматурными стержнями в бетонных конструкциях

Требования к максимальному расстоянию между стержнями арматуры приведены в п. 10.3 СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Обновленная редакция СНиП 52-01-2003.

Для продольной арматуры

В соответствии с п.п. 10.3.8 – 10.3.10 СП 63.13330.2012 (СП ​​63.13330.2018) максимальное расстояние между осями стержней продольной арматуры составляет:

1. в железобетонных балках и плитах:

• не более 200 мм — при высоте поперечного сечения h≤150 мм;
• не более 400 мм или 1,5 ч — при высоте поперечного сечения h > 150 мм;

2. в железобетонных колоннах:

• не более 400 мм — в направлении, перпендикулярном плоскости изгиба;
• не более 500 мм – в направлении плоскости изгиба.

3. В железобетонных стенах:

• не более 400 и не более 2т (t — толщина стенки) — между стержнями вертикальной арматуры;
• не более 400 – между стержнями горизонтальной арматуры.

Важные указания!

• В балках и ребрах шириной более 150 мм количество продольных рабочих растянутых стержней в сечении должно быть не менее двух.
• В балках и ребрах с шириной элемента 150 мм и менее допускается установка одного продольного стержня в поперечном сечении.
• В балках стержни продольной рабочей арматуры площадью поперечного сечения не менее 1/2 площади поперечного сечения стержней в пролете и не менее двух стержней должны быть выведены на опору .
• В плитах стержни продольной рабочей арматуры должны подводиться к опоре на 1 м ширины плиты площадью поперечного сечения не менее 1/3 площади поперечного сечения стержней на 1 м ширины плиты в пролете.

Для поперечной арматуры

В соответствии с п. 10.3.11-10.3.20-СП 63.13330.2012 (СП ​​63.13330.2018) максимальное расстояние между осями стержней продольной арматуры составляет:

Поперечная арматура устанавливается на все поверхности железобетонных элементов, возле которых размещена продольная арматура.

Устанавливается с целью восприятия усилий, а также ограничения развития трещин, удержания продольных стержней в проектном положении и предохранения их от бокового выпучивания в любом направлении.

Диаметр поперечной арматуры (хомутов) в вязаных каркасах внецентренно сжатых элементов (колонн, стоек и др.) принимают не менее 0,25 наибольшего диаметра продольной арматуры и не менее 6 мм.

Диаметр поперечной арматуры в вязаных каркасах гнутых элементов (балки, ригели и др. ) принимают не менее 6 мм.

В сварных каркасах диаметр поперечной арматуры должен быть не менее диаметра, установленного из условий сварки при наибольшем диаметре продольной арматуры.
Максимальное расстояние для поперечной арматуры:

• не более 0,5 h0 и не более 300 мм — в железобетонных элементах, в которых поперечная сила не может восприниматься бетоном только бетоном.
• не более 0,75 h0 и не более 500 мм — в балках и ребрах высотой 150 мм и более, а также в часторебристых плитах высотой 300 мм и более, в участках элемента, где поперечная сила рассчитывается только по бетону.
• не может быть установлен — в сплошных плитах, а также в часторебристых плитах высотой менее 300 мм и в балках (ребрах) высотой менее 150 мм в зонах элемента, где действует поперечная сила. рассчитывается только по бетону.
• не более 15d и не более 500 мм — во внецентренно сжатых линейных элементах, а также в изгибаемых элементах при наличии сжимающей продольной арматуры, необходимой по расчету для предотвращения потери устойчивости продольной арматуры (d — диаметр сжатая продольная арматура).

Важные указания!

• При площади поперечного сечения сжатой продольной арматуры, устанавливаемой на одной из граней элемента, более 1,5 %, поперечную арматуру следует устанавливать с шагом не более 10d и не более 300 мм.
• Конструкция хомутов (поперечных стержней) во внецентренно-сжатых линейных элементах должна быть такой, чтобы продольные стержни (хотя бы через один) располагались в местах изгибов, а эти изгибы — на расстоянии не более 400 мм по ширине лица. При ширине забоя не более 400 мм и числе продольных стержней на этом забое не более четырех допускается охват всех продольных стержней одним хомутом.
• В элементах, подверженных крутящим моментам, поперечная арматура (хомуты) должна образовывать замкнутый контур.
• Поперечная арматура в плитах в зоне пробивки в направлении, перпендикулярном сторонам расчетного контура, устанавливается с шагом не более 1/ 3h ₀ и не более 300 мм . Стержни, расположенные ближе всего к контуру грузового отсека, располагаются не ближе 1/3h ₀ и не дальше 1/2h ₀ от этой схемы. При этом ширина зоны установки поперечной арматуры (от контура грузового помещения) должна быть не менее 1/3h ₀ . Допускается увеличение шага поперечной арматуры до 1/2h ₀ . При этом следует учитывать наиболее неблагоприятное расположение разрывной пирамиды и в расчете учитывать только арматурные стержни, пересекающие разрывную пирамиду.
• Расстояния между стержнями поперечной арматуры в направлении, параллельном сторонам расчетного контура, принимают не более 1/4 длины соответствующей стороны расчетного контура.
• Поперечная арматура, предусмотренная для восприятия поперечных усилий и крутящих моментов, должна иметь надежную анкеровку на концах путем сварки или охвата продольной арматуры, обеспечивающую равнопрочность соединений и поперечной арматуры.
• На концах предварительно напряженных элементов должна быть установлена ​​дополнительная поперечная или косвенная арматура.

Легенда:

H ₀ -Высота рабочей секции в M, рассчитывается Formula

H ₀ = H-A ‘, где

9009 = H-A’, где
9009 H HA-A ‘, где
• 9999996957 = H-a’ высота в м
• a’ — расстояние от центра тяжести напрягаемой арматуры до ближайшего края сечения

Рабочая высота сечения — расстояние от сжатой грани элемента до центра тяжести растянутой продольной арматуры (п. 3.22 СП63).



Шаг арматуры в бетонных балках и плитах

🕑 Время чтения: 1 минута

Минимальный и максимальный шаг арматуры в бетонных элементах конструкции, таких как балки и плиты, требуется в соответствии со стандартными кодами. Минимальное расстояние между армирующими элементами основано на максимальном размере заполнителей, чтобы можно было правильно укладывать и уплотнять бетон. Максимальное расстояние между арматурами, основанное на глубине балок и плит, для обеспечения адекватной поддержки изгибающего момента и силы сдвига в расчете.

Содержание:

• Шаг арматуры в бетонных балках и плитах
• 1. Минимальное расстояние между растянутыми стержнями
• 2. Максимальное расстояние между растянутыми стержнями
• 3. Минимальные и максимальные требования к арматуре

Шаг арматуры в бетонных балках и плитах

1. Минимальное расстояние между растянутыми стержнями

Минимальное расстояние по горизонтали между двумя параллельными основными стержнями должно быть равно диаметру большего стержня или максимальному размеру крупного заполнителя плюс 5 мм. Однако, если уплотнение выполняется игольчатым вибратором, расстояние может быть дополнительно уменьшено до двух третей от номинального максимального размера крупного заполнителя.
Минимальное расстояние по вертикали между двумя основными стержнями должно быть

• 15 мм,
• Две трети номинального размера крупного заполнителя или
• Максимальный размер полосы или большее значение.

2. Максимальное расстояние между стержнями при растяжении

Обычно эти интервалы будут такими, как указано ниже:

1. 1. Для балок эти расстояния составляют 300 мм, 180 мм и 150 мм для марок основной арматуры Fe 250, Fe 415 и Fe 500 соответственно.
   2. Для плит
      • (i) Максимальное расстояние между двумя параллельными основными арматурными стержнями должно составлять 3 или 300 мм или меньше, и
      • (ii) Максимальное расстояние между двумя второстепенными параллельными стержнями должно составлять 5 или 450 мм или меньшее из этих значений.

Рис.
