Раскладка газобетонных блоков: правила, инструкция и схема раскладки блоков

Проектирование в растре материалов часть 2

Все мои типовые и индивидуальные проекты разрабатываются в растре основных строительных материалов или, проще говоря, кратно их стандартным размерам.

Стандартные размеры газобетона следующие: 375 (400) х 625 (600) х 250мм. Длина 625мм распространена в Московской и Ленинградской областях, где я проектирую и строю, а 600мм в остальных регионах. Если для строительства стен дома с шагом 250мм, что соответствует высоте блока: 2,75м, 3м, 3,25м, 3,5м для многих давно уже не новость, то проектирование стен кратно длине блоков для многих проектировщиков и строителей является чем-то из области эзотерических знаний. Не использовать газобетон на максимум его возможностей, это как купить дорогой смартфон и использовать его только для того, чтобы «позвонить». Сейчас я наглядно продемонстрирую на графике уникальные возможности проектирования в растре газобетонных блоков. Для сравнения, большая погрешность крупноформатных керамических камней делает невозможным проектирование стен в растре данного материала. Это я наглядно демонстрирую в ролике №112, где на стену из крупноформатного кирпича длиной 11,25м погрешность по длине составила +14,5см или 1,3см/м.

Во всех моих проектах кладка газобетонных блоков производится кратно их стандартной длине, а именно: в внешних несущих стенах, в простенках между оконными и дверными проемами, в некоторых простенках внутренних несущих стен и перегородок. Для правильного проектирования в растре газобетона нужно следовать нескольким несложным правилам:

  1. Определить формат газобетона для внешних и внутренних стен. Основные форматы газобетона для внешних стен следующие: 375х250х625мм, 400х250х625мм, 375х250х600мм, 375х250х600мм.

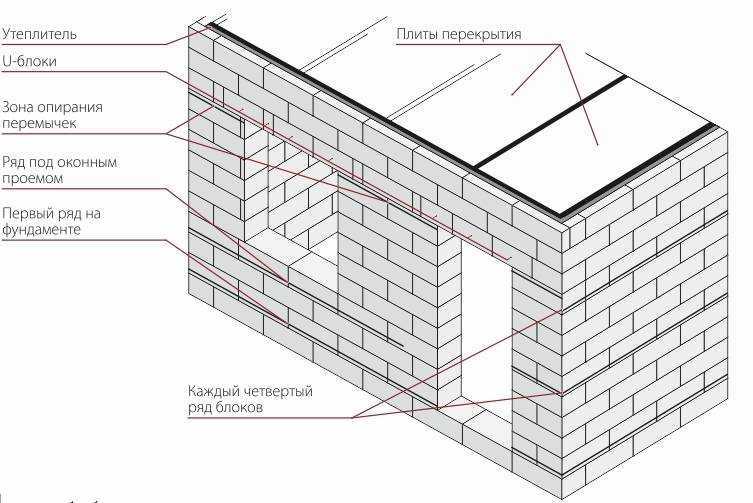

  2. Определить схему раскладки газобетонных блоков. Существует 2 основных схемы порядовок:

    Схема А) простенок от угла до проема с целыми блоками

    Схема Б) простенок от угла до проема с целыми блоками и с перевязкой с перпендикулярной стеной

    Самые популярные проекты серии FH:

    Проект FH-90 Windows

    Общая площадь:

    90м²

    Подробнее

    Проект FH-114 Optimus

    Общая площадь:

    114м²

    Подробнее

    Проект дома FH-115 Status

    Общая площадь:

    115м²

    Подробнее

    Основной вопрос от подписчиков: как в растре газобетона учитываются доборные блоки, которые все равно появляются?

    При распиле блоков в зависимости от их формата мы получаем 2 разных доборных блока: 625 = 375 + 250, 625 = 400 + 225, 600 = 400 + 200, оба из которых можно использовать либо для схемы А, либо для Схемы Б. Если все равно остается небольшая часть подрезок, то их можно использовать также в качестве доборных блоков при строительстве внутренних несущих стен, ширина которых, как правило, 200 или 250мм. Если толщина подрезок около 10см, то их можно монтировать по краю монолитной плиты перекрытия в качестве несъемной опалубки.

  3. Габариты дома можно рассчитывать либо кратно длине целых блоков, либо с одной перевязкой, чтобы получился кладочный план стен с шагом 0,5см в растре газобетонных блоков 375х250х625мм или с шагом 10см для блоков 400х250х600мм. Цифры в растре с целыми блоками в ряду и с одной перевязкой следующие:

    Цифры для блоков 375х250х625мм:

    С целыми блоками: 625, 1250, 1875, 2500, 3125, 3750, 4375, 5м, 5625, 6250, 6875, 7,5м, 8125, 8750, 9375, 10м

    С перевязкой: 1м, 1625, 2250, 2875, 3,5м, 4125, 4750, 5375, 6м, 6625, 7250, 7875, 8,5м, 9125, 9750

    Самые популярные проекты серии FH:

    Проект Windows Villa FH-90WV

    Общая площадь:

    90м²

    Подробнее

    Проект Master Dom FH-144 c мастер-спальней

    Общая площадь:

    144м²

    Подробнее

    Проект FH-150 Full HDom

    Общая площадь:

    150м²

    Подробнее

    Цифры для блоков 400х250х600мм:

    С целыми блоками: 600, 1200, 1800, 2400, 3м, 3600, 4200, 4800, 5400, 6м, 6600, 7200, 7800, 8400, 9м, 9600

    С перевязкой: 1м, 1600, 2200, 2800, 3400, 4м, 4600, 5200, 5800, 6400, 7м, 7600, 8200, 8800, 9400, 10м

    Габариты дома при проектировании в растре блоков должны соответствовать одной из цифр в данной таблице.

  4. Из предыдущего правила вытекает следующее, которое я назвал Правилом красивых цифр. При проектировании стен и простенков нужно стремиться к «красивым» цифрам. Что это значит? «Красивая» цифра в размерах – это целые значения, кратные 1см, 10см или 100см, где нет миллиметров. Чем больше нулей в цифре с миллиметрами, тем «красивее» цифра. 9000 / 9400 / 9750 / 9125. В идеале размеры простенков должны быть кратно 10см, как, например, при проектировании в растре блоков формата 400х250х600мм. Не всегда это получается, но к этому нужно стремиться. При работе с блоком формата 375х250х625мм размеры кратно 5мм. Дурной тон, когда в кладочном плане получаются размеры с некрасивым цифрами, например, 1527мм, 2448мм и т.п. И, разумеется, к непрофессиональным ляпам можно отнести размеры, когда появляются цифры после запятой, например, такие 425,5мм, 539,5мм. Зачем нужно стремиться к «красивым «цифрам? Чем выше кратность цифры, тем меньше вероятность возникновения ошибок строителями на объекте и проще контролировать кладку.
  5. При раскладке блоков не нужно учитывать швы потому что: 1) толщина шва ничтожно мала от 1 до 3мм, особенно, если кладка производится на клей-пену. Поэтому этой толщиной можно пренебречь. 2) блоки в зависимости от производителя могут иметь небольшую погрешность, поэтому при проектировании в растре лучше немного уходить в +материал, который можно подрезать, и ни в коем случае не в –материал, что может привезти к малым и тонким доборным блокам в кладке. Если при кладке блоков погрешность блоков более 1-2мм, то я компенсирую ее шириной оконных и дверных проемов.
  6. Для проектирования в растре блоков раскладка стен должна выполняться параллельно с формированием оконных и дверных проемов. Высота оконного и дверного проема должна быть кратно высоте блоков 250мм. При этом необходимо учитывать максимально возможные размеры 2х-камерных глухих металлопластиковых окон, чтобы их стоимость не увеличивалась за нестандарт.
    • Стандартные размеры ПВХ окон определяются максимально допустимой площадью стеклопакетов для стекла толщиной 4мм, которая составляет примерно 2,7м².
    • Ширина оконного проема больше размеров стеклопакета на 240мм по горизонтали и 240мм по вертикали, что складывается из следующих параметров: ширина ПВХ-рамы 100мм и ширина монтажного зазора 20мм с каждой стороны.
    • Таким образом, двухкамерный стеклопакет без разделений со стеклом 4мм может иметь максимальные размеры 2,25м х 1,2м. Размеры черновых проемов соответственно будут 2,5м х 1,5м, что соответствует кратности газобетонной кладки.
    • Если нужно установить окно шире, то это можно достичь несколькими способами: 1) поделить окно вертикальными импостами 2) заказать нестандартные стеклопакеты с большей толщиной стекол 3) заказать окна в алюминиевой раме.

Рассчитать количество газоблока на дом – онлайн калькулятор газобетона

С помощью нашего онлайн калькулятора газоблока вы сможете рассчитать ориентировочную стоимость заказа, количество газоблока и клея, а так же общее количество поддонов. Мы ответим на Ваши вопросы и подберем оптимальный способ доставки.

Введены некорректные данные.
Пожалуйста, проверьте правильность вводимых значений.

Размер газ

Размер газоблока, мм

Длина всех стен, м

Высота всех стен, м

Площадь всех дверей, м2

Площадь всех окон, м2

Толщина стены, мм

Цена за 1 м3 газоблока, руб

На данном онлайн калькуляторе газобетонных блоков вы можете расчитать количество газоблока на дом любой конфигурации. В расчете могут быть учтены дверные и оконные проемы, также сопутствующие материалы — клей для газобетона. Стоимость газобетонных блоков, зависит от марки.

Газоблок – один из видов бетона с пористой структурой. Он представляет собой камень, внутри которого находятся равномерно распределенные ячейки сферической формы. Благодаря таким качествам, как небольшой вес, хорошая тепловая изоляция, газопроницаемость, этот материал все чаще используют для постройки стен зданий, гаражей, хозяйственных сооружений. Главная задача перед началом строительства – правильный расчет стройматериалов. Онлайн калькулятор газобетонных блоков – прочная расчетная система, которая дает точный результат. Это позволяет сократить расходы, не закупая лишних материалов, а также избежать проблем с их нехваткой в ходе строительства.

Исходные данные для расчета

Калькулятором расчета стоимости дома из газоблока может воспользоваться любой частный покупатель, для этого не нужно быть профессиональными строителем.

Что нужно знать для проведения расчетов:

  1. Длина стен. Эта величина вычисляется обычным складыванием.
  2. Высота стен. Здесь все зависит от выбора строителя, но нужно учитывать тот факт, что высота кладки должна быть кратной высоте газоблока.
  3. Площадь дверных и оконных проемов, количество фронтов. Эти показатели уменьшают необходимое количество блоков.
  4. Размеры, плотность газоблоков. Их можно выбрать из предложенного списка или ввести свои данные.

Чтобы правильно рассчитать количество газоблоков на дом, необходимо знать точные параметры будущей постройки, а также размеры основного строительного материала. Последний чаще всего имеет показатели 200x600x300, но эти параметры отличаются из-за разницы в классе.

Как ведется расчет

Перед началом расчетов важно вычислить точную площадь стен. Если дом прямоугольный, то проблем с этим не будет.

Пример расчета:

  1. Толщина газоблока из миллиметры переводится в метры, например, 300 мм = 0,3 м.
  2. Вычисляется кубатура кладки, для чего площадь стен умножается на их толщину.
  3. Вычитаются дверные проемы, при стандартных размерах 0,9 на 2 метра площадь одного полотна составит 1,8 квадратных метра. Этот показатель нужно умножить на толщину блока.
  4. Вычитаются оконные проемы. Размеры бывают разными, но смысл тот же: площадь остекления умножается на толщину блока для поиска кубатуры.
  5. Кубатура дверей умножается на количество полотен, а аналогичный показатель для остекления на сумму окон. Полученные показатели складываются.
  6. Полученное значение вычитается из общей кубатуры.

Полученное значение подходит для заказа газоблока. Достаточно озвучить его менеджерам, чтобы получить информацию о том, сколько паллетов придется купить. Также не стоит забывать про перегородки внутри дома.

Подсказки для более точного расчета

Чтобы провести расчеты газобетона с максимально точным количеством газоблоков, необходимо учитывать следующие нюансы:

  1. Важно правильно определять площадь фронтонов – треугольных завершений фасада.
  2. На высоту здания также влияют швы, толщина которых 2-5 мм.
  3. Некоторые газоблоки сломаются в процессе монтажа, их придется заменить на новые, поэтому материала требуется больше.

Доверить расчет количества газобетона можно нашему калькулятору. Достаточно указать основные параметры дома, чтобы получить результат в кубатуре и штуках.

Результаты расчета газоблока

Полученные цифры следует внести в меню характеристик, затем нажать на кнопку «считать». С помощью такого расчета газоблоков, можно легко узнать количество расходных материалов, их общую стоимость, вес блоков, нагрузку на фундамент от стен и др.

К окончательному результату желательно добавить 2-3% на транспортный брак, так как данный материал обладает высокой хрупкостью, на нем могут появиться сколы или другие повреждения. Также нужно учитывать, что газоблок может повредиться и в процессе работы, поэтому еще около 5% нужно добавить на строительный брак.

МАТЕРИАЛЫ-ЗАМЕНИТЕЛИ ИЗ ОТХОДОВ АВТОКЛАВИРОВАННЫХ ГЕТОБЕТОННЫХ БЛОКОВ ДЛЯ ПРОЕКТИРОВАНИЯ ЖИЛОГО ДОМА

Боковая панель статьи

PDF (файлы)

Опубликовано:
29.04.2019

Ключевые слова:

материалы-заменители экодизайн легкий бетон

Основное содержание статьи

Theerayu Srethapakdi

изобразительное искусство и дизайн, факультет изобразительного и прикладного искусства, Университет Бурафа, Чонбури 20131 Таиланд

Криангсак Хиаоманг

изобразительное искусство и дизайн, факультет изобразительного и прикладного искусства, университет Чон Бури Бури 20131 Таиланд

Бунчерд Ну-им

социология, факультет гуманитарных и социальных наук, университет бурапха, Чонбури 20131 Таиланд

Abstract

Целью данного исследования было спроектировать уникальную резиденцию в тайском доме в центральном районе с использованием возобновляемых материалов в соответствии с руководящими принципами экодизайна. Эксперименты по возобновляемым материалам для жилищного строительства и отделки заключались в том, чтобы привести автоклавные газобетонные блоки (АГБ), которые пострадали в процессе производства для измельчения, к получению в качестве заменителя материала, содержащего ингредиенты: цемент: мелкий песок: легкий бетонный блок дробленый. Было обнаружено, что ингредиенты, которые можно было превратить в строительные детали, были ингредиентами № 19., 21, 28 и 36, при соотношении цемент:мелкий песок:легкий бетонный блок, равном 1:1/4:3/4, 1:0:1, 1:0:2 и 1:0:3 соответственно. Ингредиент № 19 может быть разработан для производства черепичных крыш, бетонных блоков и стен зданий, тогда как ингредиент № 21 может быть разработан для производства черепичных крыш и стен зданий. Кроме того, ингредиенты № 28 и 36 могут быть разработаны для изготовления стен зданий. С точки зрения дизайна, было разработано руководство по дизайну, в котором были представлены характеристики тайского дома в центральном районе, который представлял собой здание в стиле закрытого пространства с использованием циркуляции для разделения каждой области, высокого окна и вертикального рисунка здания, который был с естественным свет от вертикали. Поддержание основы осуществлялось за счет использования разницы в пропорциях полупрозрачных и непрозрачных материалов, а также узоров, встречающихся на материалах строительной оболочки. Столбы здания находились на расстоянии 4 метров друг от друга, чтобы поддерживать высоту здания.

Загрузки

Данные для загрузки пока недоступны.

Детали изделия

Как цитировать

Сретапакди, Т., Хиаоманг, К., и Ну-им, Б. (2019). ЗАМЕНЯЮЩИЕ МАТЕРИАЛЫ ИЗ ОТХОДОВ АВТОКЛАВИРОВАННЫХ ГЕТОБЕТОННЫХ БЛОКОВ ДЛЯ ДИЗАЙНА ЖИЛОГО ДОМА. Журнал производственного образования , 18 (1), 199–208. Получено с https://ph01.tci-thaijo.org/index.php/JIE/article/view/153584

Раздел

Исследовательские статьи

«Ответственность за мнения и содержание, включая слова в статьях, несут авторы».

«ข้อ เนื้อหา รวม ทั้ง การ ใช้ ภาษา ภาษา ใน ความ ถือ เป็น ความ รับผิดชอบ ของ ผู้ เขียน»

Ссылки

Суконтасуккул, П. 2006. Основы бетона. 2-е изд. Центр публикации учебников Технологического университета короля Монгкута в Северном Бангкоке.

Суконтасуккул, П. 2012. Специализированный бетон. Бангкок: Центр публикации учебников, Технологический университет короля Монгкута, Северный Бангкок.

Фиром, С. 2002. Бан Тай Пхак Кланг. 4-е изд. Бангкок: Kurusapa Business Organization

Jaijongrak, R. 1975. Khrongkan Khonkhwa Wichai Ruang Ruan Thai Doem. Бангкок: архитектурный факультет Университета Силпакорн.

Yodprutikarn, T. 2012. Сборные железобетонные конструкции шаг за шагом. Бангкок: Скороторнфильм.

Рюнгтам, П. 2013. Теория дизайна. Маха Саракхам: Интанин.

Панин, Т. 2010. Кхон Лае Хвамхит Тханг Сатхапаттаякам. Бангкок: Соммади.

Тикул Н. 2010. Экодизайн в архитектуре. Бангкок: магазин Одеон.

Большие бетонные стеновые блоки Airtec | Блоки из легкого ячеистого бетона

Для получения консультаций по продажам, продуктам и техническим вопросам

нажмите здесь, чтобы связаться с ближайшим региональным представительством.

Загрузить брошюру

ТОМАС АРМСТРОНГ

(бетонные блоки)

Ltd

Группа

Контакт

Мы являемся частью группы Томаса Армстронга

Предыдущий

Следующие

Галерея

. а фактические текстуры и оттенки могут различаться в зависимости от места производства. Пожалуйста, свяжитесь с вашим региональным офисом продаж для получения дополнительной информации и образцов блоков. Мы советуем изготовить образцы панелей на месте, так как внешний вид каменной кладки невозможно оценить по отдельным блокам.

Дом

Газобетонные блоки Airtec

Большие стеновые блоки Airtec предназначены для значительного улучшения теплоизоляции и воздухонепроницаемости внутренних и наружных стен за счет уменьшения количества растворных швов в стене. Этот эффект еще больше при использовании в сочетании с конструкцией с тонким швом 2 мм, где пропорция раствора может быть уменьшена примерно на 87% по сравнению с обычными стенами с использованием шва 10 мм.

Их также можно использовать в качестве напольного покрытия, дополнительную информацию см. в разделе «Большие газобетонные блоки для перекрытий».

Эти бетонные стеновые блоки позволяют вдвое сократить количество блоков, необходимых для возведения стены, по сравнению с традиционными стеновыми блоками высотой 215 мм. Однако, несмотря на то, что они в два раза превышают высоту обычного 215-мм блока, их очень малый вес соответствует рекомендациям по ручному обращению и сводит к минимуму количество требуемых повторяющихся подъемов.

Все продукты Airtec сертифицированы по стандартам качества ISO 9001 и экологически безопасным стандартам ISO 14001 и имеют максимально возможный рейтинг BES 6001 Responsible Sourcing «Отлично».

Как и все другие блоки Airtec, эти легкие большие бетонные блоки имеют наилучшую возможную категорию допустимых размеров «Тонкослойный раствор B» (TLMB), но они идеально подходят для строительства швов из обычного 10-мм раствора.

Наши газоблоки для стен доступны в текстурной отделке «Стандарт», обеспечивающей ровную, гладкую, ячеистую текстуру, которая является подходящим фоном для нанесения штукатурки и штукатурки.

Как и все газобетоны в Великобритании, поверхности строительных блоков могут содержать случайное количество более крупных естественных пузырьков воздуха/ячеек на поверхности блока из-за неизбежных последствий производственного процесса. Эти большие ячейки совершенно нормальны, не являются дефектом и никоим образом не снижают производительность. Хотя блоки можно красить, мы не можем гарантировать, что поверхности не будут содержать некоторые из этих более крупных ячеек, и поэтому мы не рекомендуем использовать Airtec для окраски или чистовой отделки.

ПРИМЕНЕНИЕ

  • Внутренний и наружный лист полых стен до 3-х этажей.
  • Внутренние перегородки.
  • Заполнение пола из блоков и балок.
  • Стены класса BRE Green Guide A+.
  • Наружный или внутренний лист полых стен.
  • Несущие и ненесущие стены.
  • Сторона или разделительные стены к части E.
  • Прочные детали стен для вечеринок.
  • Фланговые стены к стенам для вечеринок.
  • Конструкция с тонкими швами.
  • Огнеупорные стены.

ПРЕИМУЩЕСТВА

  • Сертификаты ISO 9001 и ISO 14001
  • BES 6001 «ОТЛИЧНО» Рейтинг устойчивого развития.
  • Изготовлено в соответствии со стандартом BS EN 771-4.
  • Сертифицировано BBA, категория 1 Изготовлено.
  • Малый вес.
  • Исключительные тепловые характеристики.
  • Экономичное решение.
  • Более безопасное обращение
  • Легко режется, сверлится и чеканится.
  • Подходит для различных аэрируемых блоков, легких и прочных.

СЕРТИФИКАТЫ UKCA

UKCA10 Airtec Standard Large Format

UKCA11 Airtec Seven Large Format

AIRTEC LARGE WALLS

THIN JOINT

DOCUMENTS

  • PROPERTY

    REFERENCE

    3. 6 N/mm²

    7.3 N/mm²

    Face Size (L x H)

    Available Widths

    Dimensional Tolerance

    Gross Dry Density

    Средняя прочность на сжатие

    Прочность в поперечном направлении (мин)

    Категория производства

    Теплопроводность (защищенный внутренний лист)

    Теплопроводность (открытый внешний лист)

    Движение влажности

    Пожарная сопротивление

    Конфигурация

    Доступная текстурная отделка

    BS EN 771-4

    BS EN 772-16

    BS EN 772-13

    BS EN 772-1

    BS EN 772-

    BS EN 772-1

    BS EN 772-

    BS EN 772-1

    BS EN 772-

    BS EN 772-1

    BS EN 772-13

    BS EN 772-1

    BS EN 772-13 1

    BS EN 771-4

    BS EN 1745

    BS EN 1745

    BS EN 771-4

    BS EN 13501-1

    BS EN 1996-1-1-1

    620MM X 430MM

    Категория D11-1-1

    620MM X 430MM

    D11-1-1

    620MM X 430MM

    D11-110004

    530 (±50) кг/м³

    > 3,6 Н/мм²

    Оба класса превышают 3,5 кв. Поперечные силы для применений напольных покрытий

    Категория I

    0,11 Вт/мк

    0,13 Вт/мк

    0,40 мм/м

    Класс А1 Реакция на пожар

    Solid — Группа 1

    Стандарт класса A1.

    620 мм x 430 мм

    Категория D1

    730 (± 50) кг/м³

    7,3 Н/мм²

    Оба класса превышают 3,5 КН.0005

    0,19 Вт/мК

    0,40 мм/м

    Класс A1 Реакция на огонь

    Твердый — Группа 1

    Стандарт

  • Свойство

    Прочность блока

    3,6 Н/мм²

    7,3 Н/мм²

    0,91 м²K/W

    61 кг/м²

    39 R W , DB

    16.5 KG

    49 400044

    44944

    44944

    4444944

    4 4 0004444944 9000 4 0004444944 9000 4 0004444944

    9000 4 0004444944 9000 9000 9000 9000 9000 9000 9000 W .

    Вес стены

    Звукоизоляция

    Вес блока

    0,59 м²k/Вт

    78 кг/м²

    41 R w , дБ

    21,8 кг

    Огнестойкость

    4 часа

    4 часа

  • Прочность блока

    блоки на пакет

    м² на пакет

    Вес на упаковку кг

    блоки на м²

    3,6 Н/мм²

    7,3 Н/мм²

    *М м² на пакет не включает в себя пособие для для получения пособия на для получения для получения пособия на для получения пособия на для растворный шов; эта цифра только для блока.



    • Доступны различные размеры вагонов, с поддонами или без них. Позвоните в местный офис продаж для получения дополнительной информации.
    • Масса блоков при равновесной влажности 3% по массе.
    • Вес упаковки позволяет обеспечить максимальное содержание влаги в упаковке, фактический вес при доставке будет меньше.
