Расчет количества арматуры для фундаментной плиты: шаг арматуры, диаметр, калькулятор

Содержание

Описание монолитного плитного фундамента
1. Плюсы и минусы
Способы создания арматурного каркаса
1. Из стальной арматуры
2. Из стеклопластиковой арматуры
Определение сечений
Схема армирования
1. Расчет количества стержней вручную
2. Онлайн калькулятор расчета
Как можно избежать ошибок при армировании плиты – заключение

Плитный фундамент наиболее востребован при строительстве домов из теплоэффективных материалов: газо- и пенобетона, арболита, полистиролбетона, керамоблоков. В погоне за отменными теплоизоляционными качествами их плотность уменьшается, что не лучшим образом сказывается способности сопротивляться изгибающим нагрузкам. Плита, за счёт большой площади опирания, наиболее статична и к тому же подходит практически для любых грунтов – отсюда и такая популярность. А так как многие застройщики ведут самостоятельное беспроектное строительство, вопрос о расчете количества арматуры для фундаментной плиты вызывает у них наибольший интерес.

Площадь плитного фундамента соответствует площади здания по осям, иногда лишь ненамного превышая её для того, чтобы можно было установить облицовку с утеплением. Именно это отличает данный вид фундамента от прочих, и делает его наиболее надёжным в плане пространственной устойчивости. Однако, чтобы обеспечить её с учётом воздействующих нагрузок и прочностных характеристик грунта, плиту нужно грамотно спроектировать.

В определённых случаях требуется предусмотреть не плоский вариант, а ребристый, причём рёбра могут быть направлены как вниз, так и вверх. Первый вариант – это традиционный вид ребристой плиты. Смысл её работы заключается в том, что грунт, находящийся между рёбрами, под давлением здания уплотняется и включается в работу синхронно с горизонтальной частью конструкции — это даёт возможность уменьшить толщину бетона. Изгибающий момент приходится на центр плиты, в котором продольно всегда располагается промежуточное ребро, поэтому верхнюю зону требуется армировать более интенсивно.

На просадочных грунтах лучше всего работает плита с рёбрами вверх. Устроив поверх них монолитное перекрытие, можно получить железобетонное основание с коробчатым сечением, которое идеально противостоит неравномерным просадкам. Если подобных проблем на участке нет, такой вариант плиты используют при строительстве домов из низкоплотного ячеистого бетона, для которого любые подвижки основания чреваты трещинообразованием.

Плита с рёбрами вверх под газобетонные стены

Прежде всего, это удобно, так как рёбра в данном случае играют роль цоколя и позволяют поднять выше уровень пола первого этажа. Если проблем с просадочностью грунта нет, цокольное перекрытие делают не монолитное, а балочное, что позволяет обеспечить доступ к расположенным под полом трубам в случае необходимости ремонта. Так как в рёбрах имеется дополнительное армирование, горизонтальная часть плиты тоже может проектироваться с меньшей толщиной.

Естественно, в каждом случае расчет арматуры для плитного фундамента производится индивидуально, и никакого общего рецепта здесь быть не может. Разве что даются какие-то общие рекомендации, на которых, собственно и построен принцип работы онлайн калькулятора.

Устройство каждого вида плиты имеет свои резоны, но в общих чертах список достоинств и недостатков данной конструкции таков:

Плюсы	Минусы
Главным достоинством плитных фундаментов является их высокая несущая способность, возможность устройства в сложной гидрогеологической обстановке, в том числе при высоком УГВ.	Высокая материалоёмкость.
При условии правильного расчёта с учётом характеристик грунта, исключается крен и вероятность неравномерной просадки.	Высокая себестоимость по сравнению с лентами мелкого заложения и ростверками на столбах.
Ребристая структура даёт возможность получить экономию бетона, но при этом очень важен правильный расчёт арматуры.	При наличии рёбер жёсткости, опалубку приходится формировать дважды.
Если плита поверхностная, кладка стен может осуществляться без цоколя. При этом тело плиты одновременно будет выполнять функции чернового пола.	Заливку рёбер невозможно произвести одновременно с плитой, поэтому времени на формирование ребристого фундамента уходит больше.
При возведении дома с подвалом или цокольным этажом, роль направленных вверх рёбер играют стены. В данном случае этот вид плиты единственно возможный, и он обеспечивает заглублённой части дома идеальную жёсткость.	Теоретически плиту можно устроить и на неровном рельефе, но на практике этого никто не делает, потому что дорого и технически сложно.
Если подвал не нужен, всегда есть возможность сделать плиту в незаглублённом варианте, а это существенная экономия на земляных работах.	Наиболее трудоёмкой получается плита с коробчатым сечением: в виде чаши с монолитным перекрытием. Но это самый надёжный фундамент для просадочных грунтов.
Благодаря совмещению плиты с фундаментными лентами (снизу или сверху), есть возможность уменьшить толщину горизонтальной части и тем самым сэкономить на количестве заливаемого бетона.	Вводы под коммуникации, электроэнергию и слаботочные линии прокладываются под плитой, в песчаном подстилающем слое, и в процессе эксплуатации доступа к ним нет. Поэтому профессиональное проектирование обязательно, и оно должно предусматривать резервные линии на случай выхода из строя основных трубопроводов.
Благодаря поверхностному расположению монолита и небольшой толщине, минимальный расход пиломатериалов на опалубку.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90 м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114 м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115 м²

Подробнее

Почему плитный фундамент делается не просто бетонный, а железобетонный? Да потому, что бетон хорошо работает только на сжатие, а вот справляться с нагрузками на изгиб и растяжение ему помогает арматура. Без неё может быть залита только плита пола, которая не воспринимает нагрузок от веса стен и прочих конструкций здания. А если учесть ещё и силы морозного пучения, которые непременно действуют на плиту при малом заглублении, становится понятно, что без арматуры никак не обойтись.

Стальная арматура – это традиционный вариант армирования бетонных конструкций. Она представляет собой горячекатаные стержни из сплава железа с углеродом и легирующими добавками (маркируется А). Стержни бывают гладкими и профилированными.

Гладкие (класс А1) в фундаментных каркасах используются исключительно в качестве конструкционной арматуры (поддерживающей рабочие стержни), так как плохо сцепляются с бетоном. Из этой арматуры в плитах могут выполняться разве что подставки-лягушки или плоские каркасы для поддержки сетки верхнего яруса. Сваривать такую арматуру нельзя, можно только вязать.

Профилированная арматура (классы A2-A5) является в каркасе основной и, будучи уложенной в плите в продольном и поперечном положении, воспринимает растягивающие усилия на себя. Рифлёная арматура отличается по форме профиля, который бывает:

Кольцевым. Это традиционная для нашей страны арматура, выпускающаяся по ещё советскому стандарту (ГОСТ 57*81). Её сечение представляет собой круглый профиль с двумя продольно идущими выступами, соединяемыми поперечными рёбрами по двухзаходной спиралевидной линии при диаметре более 8 мм, и по однозаходной линии при диаметре 6 мм. Именно к этому виду относится применяемая для вязки фундаментных каркасов арматура класса А3(А400).
Серповидным. Этот вид арматуры имеет несколько другую форму профиля: у неё винтовые рёбра не закольцованы, а в местах примыкания к продольным выступам у них имеются промежутки. Сделано это для удобства сварки. Так как эта арматура соединяется иным способом, чем кольцевая, то и выпускается она по другому стандарту (ГОСТ 52544*2006).
Существует ещё арматура со смешанным профилем. Он введён для повышенного сцепления и только для арматуры класса А500. Стержней более низкого качества с таким профилем не производят, и это позволяет определять класс арматуры визуально.

Внешние различия между арматурой для сварки и вязки

Кстати, о классах. Обозначения А1, А2, А3 и т.д. устаревшие, им на смену давно пришла более современная классификация А300, А400, А600. Чтобы избежать путаницы, в строительной документации почти всегда указываются оба варианта маркировки – новая в скобках.

Старая и новая классификация арматуры для вязки

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Для свариваемой арматуры старая маркировка не применяется: пишут просто А400С. Знаки в маркировке означают, что арматура горячекатаная, с пределом текучести не меньше 500 Н/мм², со сварным способом соединения стержней, о чём и говорит буква «С».

Изначально стеклопластик был придуман для применения в авиационной и космической промышленности, так как при меньшем весе у него почти втрое выше прочность на разрыв и отсутствует коррозия. С момента создания технологии пултрузии (протяжки), по которой изготавливают рельефную арматуру, аналогичную металлической, область применения композитов расширилась, и её активно стали применять в строительстве.

Сегодня такую арматуру изготавливают не только из стеклопластика (СПА), но из углепластика, базальтопластика и их комбинаций. Наиболее дешёвым является именно стеклопластик, а потому и арматура из него наиболее востребована в строительстве.
Как и металлическая арматура, композитная предлагается длинномером в бухтах, в отдельных стержнях и заводских картах. Учитывая меньший вес таких изделий, из расчёта на тонну или килограммы такая арматура получается втрое дешевле, если сравнивать аналогичные диаметры.
Благодаря лучшим физико-механическим характеристикам композитов, стержни для каркаса можно брать меньшего диаметра, так что выгодна такая арматура не только из-за цены. Если стальные стержни для каркасов фундаментов берут не менее диаметра 12 мм, то стеклопластиковые можно брать диаметром 8 мм – на две размерных ступени меньше.
У стеклопластика модуль упругости ниже, чем у стали примерно в 5 раз, но он постоянный, и не зависит ни от нагрузок, ни от окружающей температуры – и в это несомненный плюс. Так же у композита высокая прочность на разрыв, что и даёт возможность уменьшать диаметр стержней.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Предел прочности у стальной арматуры составляет порядка 400 Мпа, а у композитной, в 3-4 раза выше. У бетона эта характеристика по сравнению даже с металлом невысока, при перегрузках цементный камень начинает разрушаться первым, и тогда в работу включается арматура. Вот здесь-то и становится важным предел её прочности, ведь чем выше цифра, тем большую нагрузку способен выдержать фундамент.

Следуя этой логике делаем вывод, что при армировании композитной арматурой плита будет в три раза выносливее. Почему же тогда стеклопластик не заменяет стальную арматуру повсеместно? Всё из-за того же модуля упругости (эластичности). При пиковых нагрузках такая арматура хоть и не рвётся, но способна растягиваться и провисать, а бетон из-за этого сильнее растрескивается. Но в малоэтажном строительстве таких нагрузок нет, поэтому здесь применение композитной арматуры наиболее распространено. Главный резон её применения – отсутствие коррозии.

Согласно нормативам, площадь сечения рабочей арматуры железобетонной конструкции должна составлять не менее 0,05% от площади поперечного сечения монолита. Допустим, вам нужно залить плиту размером 8*10 м толщиной 0,3 м. Площадь её поперечного сечения составит 8 м* 0,3 м = 2,4 м². 0,05% от этой цифры составляет 0,12 м² – или 12 см².

Теперь, ориентируясь на полученную цифру, подбираем диаметр арматуры вот по такой таблице:

Таблица подбора диаметров арматуры

Находим полученное значение (меньше нельзя, больше можно), нужные цифры в таблице подчёркнуты красным. Согласно табличным данным, при диаметре арматуры 14 мм каркас должен состоять из 8 стержней с шагом 125 мм. При диаметре стержней 12 мм, сетка должна состоять из 11 стержней с шагом 91 мм (округляем в большую сторону до 100 мм). В плоской плите у нас два ряда арматуры, поэтому и шаг между стержнями можно сделать в два раза больше – 200 мм.

Для фундаментной плиты под малоэтажный дом, арматура диаметром 12 мм, устанавливаемая с шагом 200, является усреднённым и самым оптимальным вариантом. Слишком маленький шаг арматуры в плите фундамента не позволяет бетону нормально проходить между прутьями каркаса при заливке, а слишком большой может сделать армирование и вовсе бесполезным, так как в этом случае бетону в зоне квадрата внутри ячейки, всё равно приходится работать на растяжение.

Диаметр 12 мм для стальной арматуры считается минимальным, даже когда плита фундамента имеет меньший размер. Если она формируется без проекта, необходим определённый запас прочности.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Расчёт диаметра для композитной арматуры обычно делают как для стальных стержней, но по факту берут на одно, или даже два значения ниже.

Принцип замены диаметров стальных стержней на композитные

Расчет арматуры для плиты фундамента зависит от её толщины – а она может быть принципиально разной, если сравнивать, к примеру, плоскую плиту с ребристой. В плоской плите, предназначенной для жилого дома из газобетона, толщина всегда больше 250 мм, поэтому армируется она всегда объёмным каркасом. В этом случае у него два уровня рабочей арматуры, соединяемых между собой плоскими каркасами или специальными арматурными подставками.

Оптимальный шаг сетки, как уже было сказано, 200*200 мм. Дополнительные стержни закладывают в местах возведения внутренних стен, тяжёлой кирпичной печи или камина, несущей колонны, отверстий под коммуникации. Но в целом, арматура распределена по плите равномерно.

Визуализация шага арматуры рулеткой

Если плита ребристая, у неё есть дополнительная несущая основа, поэтому толщина горизонтальной части может уменьшаться до 120 мм. При толщине плиты менее 150 мм она армируется не объёмным, а плоским каркасом. То есть, рядов рабочей арматуры будет не два, а один, но при этом шаг между стержнями будет не 200, а 100 мм.

Расчет армирования рёбер, которые, по сути, являются фундаментными лентами, выполняется отдельно. Используется тот же принцип расчёта, что и для плиты (0,05% от поперечного сечения), только каркас в соответствии с формой монолита, будет иметь иную конфигурацию. Учитывая, что высота ребра от подошвы до обреза обычно не превышает 400 мм, для его армирования обычно хватает 4 продольных стержня d=12 мм. Их поддерживают хомуты из арматуры d=8 мм, расставленные с шагом 50 см.

Чтобы правильно рассчитать необходимое количество арматуры, необходимо иметь перед глазами схему её расстановки. Так что, если проекта у вас нет, сделать чертёж придётся самостоятельно.

Рассчитаем для примера расход арматуры на плитный фундамент размером 8*10 м с объёмным каркасом.

Количество продольных стержней d=12 мм:

10 м (длина плиты) — 0, 035 м *2 (два боковых защитных слоя толщиной по 35 мм) = 9,93 м — длина одного стержня.
9,93 м : 0,2 м (шаг расстановки стержней) – 1 = 48,65 шт — количество стержней в одной сетке. Округляем до 49 штук.
49 шт*2 = 98 шт – общее количество продольных стержней в двух уровнях армирования.

Количество поперечных стержней d=12 мм:

8 м (ширина плиты) — 0, 035 м *2 (толщина защитных слоёв бетона) = 7,93 м – длина одного стержня.
7,93 м : 0,2 м – 1 = 38,65 шт стержней в одном ярусе. Округляем до 39 штук.
39 шт*2 = 78 штук — общее количество поперечных стержней в двух уровнях армирования.

Суммируем: 98+78=176 шт. Так как арматура продаётся по 11,7 м, вам придётся купить 176*11,7м=2059,2 м арматуры. При диаметре 12 мм, 1 метр стальной арматуры весит 0,888 кг. Соответственно, общий вес составит 1829 кг, или 1,83 тн.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Продаются стержни длиной и по 6 м, но тогда вам все пояса придётся составлять из кусков, а при подсчёте количества нужно будет учитывать величину нахлёста. В таком случае расход арматуры может оказаться ещё больше.

Аналогично производится и расчёт арматуры для плоских каркасов, устанавливаемых вертикально: сначала для одного, учитывая его длину, ширину и количество перемычек, а потом умножаете на количество поддерживающих поясов. Единственно, если плита монтируется без подбетонки, снизу толщина защитной оболочки должна быть не 35, а 75 мм.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90 м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144 м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150 м²

Подробнее

Рассчитать, сколько нужно арматуры для фундамента плита, можно и с помощью одного из онлайн сервисов, предлагаемых почти на каждом строительном сайте. Всё, что в такой калькулятор требуется ввести, это размеры плиты, количество уровней армирования, диаметр и шаг расстановки арматуры.

Мы решили сделать такой расчёт сразу на трёх разных сервисах. При одинаково введённых данных, все три дали абсолютно разные сведения по результатам расчетов, причём погрешность ответов довольно большая. Дело в том, что такие сервисы не учитывают отходы на резку арматуры, а высчитывают конкретное количество стержней, нужное на данный каркас.

Но ведь вам, даже если и нарежут в магазине стержни в размер, посчитают-то всё равно за целые, по 11,7 м. Считаем, что наш ручной расчёт арматуры на фундаментную плиту получился более точным. Лишь один калькулятор, в котором подсчёты выполнялись с 10% запасом, выдал ответ, наиболее близкий к тому, что получили мы.

Пример расчёта арматуры для плиты фундамента на калькуляторе

Если учитывать при покупке отпускную длину стержня, никакой запас на раскрой и не понадобится делать. Для плиты заданного нами размера (8*10 м), и продольные, и поперечные стержни короче отпускной длины. Может быть так и получится больше обрезков, но их можно использовать для изготовления П-образных хомутов, соединяющих торцы стержней верхней и нижней сетки. Да и плоские каркасы можно сделать из них же, только нужно правильно посчитать количество отходов.

Главной ошибкой в проектировании фундаментной плиты, которая влияет на её несущую способность, является неправильное определение толщины монолита. От неё зависит площадь поперечного сечения плиты, а соответственно и подбор диаметра арматуры, и шаг её расстановки.

Но правильный расчет диаметра арматуры для монолитной плиты фундамента ещё не гарантирует итогового качества конструкции, важно ещё грамотно произвести монтаж. Чтобы избежать ошибок, следует учитывать такие нюансы:

При наращивании длины арматурные стержни соединяют не встык, а внахлёст. Для арматуры d12 мм минимальный нахлёст составляет 38 см.
Длина всех прутьев – и не только рабочих, но и поддерживающих, должна быть такой, чтобы вокруг арматуры образовывался защитных слой бетона. Стержни не должны оголяться и контактировать с грунтом, иначе коррозия по цепочке будет передаваться всему каркасу. Композитная арматура коррозии не боится, но она так же должна быть под защитой бетонного слоя — разве что, можно сделать его немного тоньше.
Размер ячеек каркаса не должен превышать 350 мм, так как это ослабляет конструкцию, вынуждая бетон работать на растяжение.
Нижний ряд рабочей арматуры должен укладываться только на пластиковые подставки, а не на обломки кирпичей или куски досок.

Чтобы каркас не оказался перекошенным и имел правильную геометрическую форму, выставлять нижний ряд арматуры в горизонталь нужно по отметкам, вынесенным на обноску или борта опалубки.

Расход арматуры на 1 м3 бетона монолитной плиты

Главная » Статьи » Расход арматуры на 1 м3 бетона монолитной плиты

Какой расход арматуры на 1 м3 бетона фундамента

При закупке строительных материалов для возведения монолитных конструкций желательно руководствоваться расчетными данными. В противном случае одного из компонентов может не хватить.

А иногда бывает наоборот: купили излишек, потратили деньги, а применить в дальнейшем избыточный материал просто некуда. Особенно это касается таких дорогостоящих материалов, как металл.

Поэтому важно знать: каков расход арматуры на 1 м3 бетона фундамента.

Исходные данные

Для проведения грамотного расчета необходимо владеть следующей информацией:

на фундаменте какого типа предполагается возвести здание;

какую площадь займет монолит;
фундамент какой толщины выдержит надземную часть;
какой тип грунта будет играть роль основания дома;
какая арматура (диаметр, класс) будет использоваться при возведении монолита.

При строительстве легкого деревянного домика и при сооружении плитного фундамента на грунтах с хорошей несущей способностью обычно используют арматуру диаметром не более 10 мм.

Слабые грунты или большой вес постройки вынуждают применять более мощные арматурные стержни – до 14-16 мм.

Методика расчета потребности арматуры

Методику расчета расхода арматуры в монолитной конструкции удобно рассматривать на конкретном примере. За основу возьмем дом из дерева.

Рассмотрим два варианта фундамента – плитный и ленточный. Допустим, что грунты на строительном участке беспроблемные, с высокой несущей способностью.

Слабые, плывущие и пучинистые грунты не рассматриваем умышленно: расчеты в таких случаях должны выполняться опытными инженерами.

Плитный фундамент

Арматурный каркас монолитной плиты будем изготавливать из арматурных стержней диаметром 10 мм. Шаг – 200 мм (технология устройства фундамента монолитная плита). На площади 6х6 м поместится 31 прут – в продольном и столько же – в поперечном направлении. В сумме получим 62 стержня шестиметровой длины.

Читайте также: Выбор марки бетона для фундамента частного дома

Каркас состоит из двух армопоясов – верхнего и нижнего. Следовательно, общее количество 6-метровых стержней составит 62 х 2 = 124 (шт. ).

Чтобы перевести штуки в погонные метры, умножим их количество на длину одного стержня:

124 х 6 = 744 м.п.

Армопояса соединяются в единую конструкцию при помощи вертикальных связей. Они устанавливаются в местах пересечения стержней. Их число равняется 31 х 31 = 961 шт.

Длина связи определяется высотой арматурного каркаса. Эта величина зависит от толщины монолитной плиты с учетом выполнения следующего требования: металл должен быть полностью закрыт слоем бетона толщиной 50 мм (фундамент плита — расчет толщины).

Допустим, что нам надо соорудить монолит толщиной 200 мм. Тогда длина связи будет равняться

200 – 50 – 50 = 100 мм или 0,1 м.

Переводим количество вертикальных связей в метры и получим 0,1 х 961 = 96,1 м.п.

В итоге получим общий погонаж арматуры 96,1 + 744 = 840,1 м.п.

Теперь определяем кубатуру монолита: 6 х 6 х 0,2 = 7,2 куб. м.

Чтобы определить расход арматуры на 1 м3 бетона монолитной плиты фундамента, надо поделить подсчитанные метры на объем плиты:

840,1 м. п : 7,2 куб. м = 116,7 м/м3.

Ленточный фундамент

Способ определения расхода арматуры на 1 м3 бетона ленточного фундамента абсолютно идентичен вышеприведенному (армирование ленточного фундамента).

Различия наблюдаются только в геометрии каркаса:

В большинстве случаев при армировании ленты верхний и нижний пояса каркаса содержат всего по два горизонтально расположенных стержня. Вертикальные связи, придающие конструкции пространственную форму, устанавливаются с шагом 0,5 м.

Подсчитывая метраж горизонтально расположенных стержней, надо учитывать весь периметр фундамента, включая и несущие внутренние стены (о том, какая марка бетона нужна для ленточного фундамента).

Перевод метров погонных в тонны

Обычно сталь продают не метрами, а тоннами или килограммами. Чтобы перевести погонаж в весовую меру, надо знать удельный вес арматурных стержней.

Он тем выше, чем больше диаметр арматуры. Один метр стержня диаметром 10 мм весит 0,617, а диаметром 14 мм – 1,21 кг/м.

Перемножив удельный вес и количество метров, получим килограммы. Перевести эту цифру в тонны можно ее простым делением на 1000.

Вам возможно будут полезны для прочтения так — же статьи:

Как сделать расчет бетона на фундамент. Выбор марки бетона для фундамента частного дома.

Видео о том, как расчитать расход арматуры и сделать армокаркас для бетонирования .

ks5.ru

Расход арматуры на 1 м3 бетона фундамента: нормы армирования

При возведении крупных промышленных и жилых строительных объектов вопроса о том, сколько арматуры требуется на заливку 1 м3 бетона, не возникает: нормы ее расхода регулируются соответствующими ГОСТами (5781-82, 10884-94) и изначально закладываются в проект. В частном строительстве, где мало кто обращает внимание на требования нормативных документов, придерживаться норм расхода арматурных изделий все-таки следует, так как это позволит создать надежные бетонные конструкции, которые прослужат вам долгие годы. Для определения таких норм можно воспользоваться несложной методикой, позволяющей вычислить их с помощью несложных расчетов.

Арматурный каркас напрямую определяет эксплуатационные характеристики фундамента

Использование железобетонных конструкций в частном строительстве

Цемент, как всем хорошо известно, является материалом, без которого нельзя обойтись в строительстве. То же самое можно сказать и о железобетонных конструкциях (ЖБК), создаваемых посредством армирования цементного раствора металлическими прутками для повышения его прочности.

Как в капитальном, так и в частном строительстве могут использоваться и монолитные, и сборные ЖБК. Наиболее распространенными типами последних являются фундаментные блоки и готовые плиты перекрытия. В качестве примеров монолитных конструкций, выполненных из железобетона, можно привести заливной фундамент ленточного типа и цементные стяжки, которые предварительно армируются.

Строительство ленточного фундамента

В тех случаях, когда строительство выполняется в местах, куда затруднена подача подъемного крана, плиты перекрытия также могут выполняться монолитным способом. Поскольку такие ЖБК являются очень ответственными, то при их заливке следует строго соблюдать расход арматуры на куб бетона, оговоренный в вышеуказанных нормативных документах.

Монтаж конструкций из арматуры в условиях частного строительства лучше всего выполнять при помощи вязальной проволоки из стали, так как использование для этих целей сварки может не только ухудшить качество и надежность создаваемого каркаса, но и увеличить стоимость выполняемых работ.

Дорогостоящий пистолет для вязки арматуры успешно заменяется самодельным крючком, согнутым из проволоки и закрепленным в патроне шуруповерта

Как определить расход арматуры

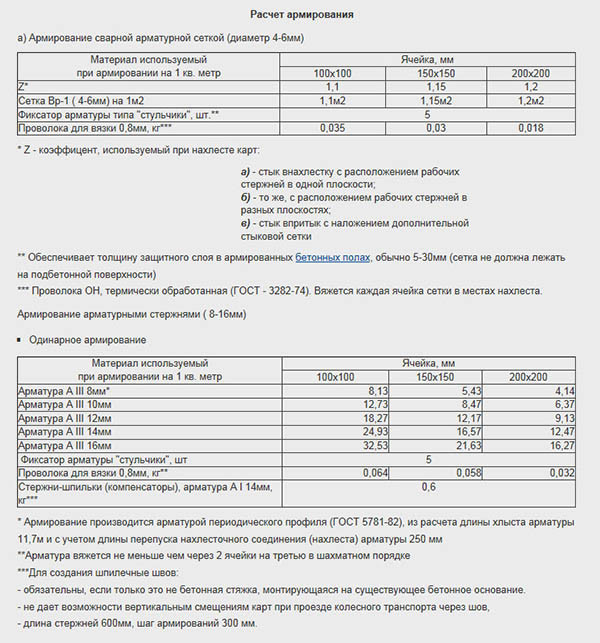

Нормы расхода арматурных элементов, рассчитываемые на м3 конструкций из железобетона, зависят от целого ряда факторов: назначения таких конструкций, используемых для создания бетона цемента и добавок, которые в нем присутствуют. Такие нормы, как уже говорилось выше, регулируются требованиями ГОСТов, но в частном строительстве можно ориентироваться не на этот нормативный документ, а на Государственные элементарные сметные нормы (ГЭСН) или на Федеральные единичные расценки (ФЕР).

Так, согласно ГЭСН 81-02-06-81, для армирования монолитного фундамента общего назначения, объем которого составляет 5 м3, нужно использовать 1 тонну металла. При этом металл, под которым и подразумевается арматурный каркас, должен быть равномерно распределен по всему объему бетона. В сборнике ФЕР, в отличие от ГЭСН, средний расход арматуры в расчете на 1 м3 бетона приводится для конструкций различных типов. Так, по ФЕР, для армирования 1м3 объемного фундамента (до 1 м в толщину и до 2 м в высоту), в котором имеются пазы, стаканы и подколонники, нужно 187 кг металла, а для бетонных конструкций плоского типа (например, бетонного пола) – 81 кг арматуры на 1 м3.

Расчетная масса 1 м стальной арматуры

Удобство использования ГЭСН заключается в том, что с помощью этих нормативов можно также определить точное количество раствора бетона, используя для этого коэффициенты, учитывающие трудно устранимые отходы арматуры, которая в таком растворе будет содержаться.

Однако, конечно, определить более точное количество арматуры, которое вам потребуется для бетона фундамента или перекрытия, позволяют вышеуказанные ГОСТы.

Минимальные нормативные диаметры арматуры

Параметры арматуры в зависимости от ее диаметра

Количество арматуры для укрепления фундамента

Для того чтобы определить количество арматуры, которое необходимо для укрепления бетона, требуется учесть следующие данные:

тип фундамента, который может быть столбчатым, плитным или ленточным;
площадь фундамента (в м2) и его высота;
диаметр арматурных прутков, а также их тип;
тип грунта, на котором возводится строение;
общий вес строительной конструкции.

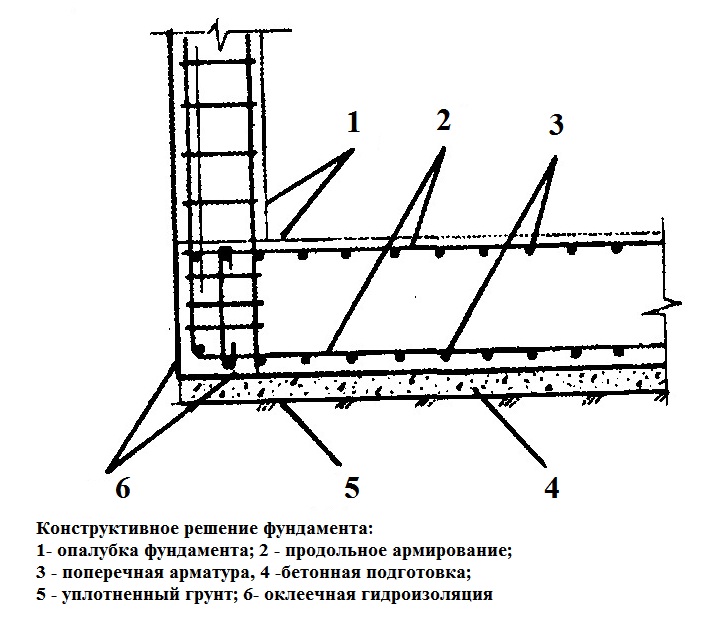

Принцип армирования ленточного фундамента

Для армирования фундаментов плитного и ленточного типов преимущественно применяются изделия с ребристым профилем класса A-III и размерами поперечного сечения не меньше 10 мм. В качестве элементов для соединения каркасных решеток допускается использование арматуры гладкого типа и меньшего сечения. Бетон монолитного фундамента для тяжелых строений армируется прутками большего сечения – 14–16 мм.

Арматурный каркас состоит из нижнего и верхнего поясов, в каждом из которых прутки укладываются таким образом, чтобы размер формируемых ячеек составлял приблизительно 20 см. Пояса соединяются между собой вертикальными прутьями, которые фиксируются при помощи вязальной проволоки. Высота и площадь фундамента позволит вам определить, сколько метров арматуры вам потребуется для укрепления бетона. Зная расход арматуры на 1 м3 вашей ЖБК, вы сможете подобрать размер поперечного сечения прутков, который будет зависеть от толщины фундамента.

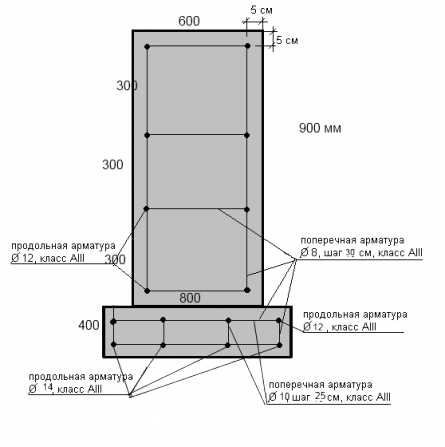

Схема раскладки арматуры ленточного фундамента

После того как вы определите, сколько арматуры вам будет нужно, вы должны распределить конструкцию из нее таким образом, чтобы на 1 м3 бетона приходилось требуемое количество массы металла. Создавая арматурный каркас, следует обращать внимание на то, чтобы все его элементы были покрыты слоем бетона толщиной не меньше 50 мм.

Определить, сколько нужно арматуры для укрепления ленточного фундамента, несколько проще, чем для более массивных конструкций из бетона. В этом случае также следует придерживаться норм, оговоренных в ФЕР – 81 кг металла на 1 м3 раствора бетона. Ориентироваться следует на размеры вашего ленточного фундамента. Например, если его ширина не превышает 40 см, то на формирование одного армирующего пояса можно пустить два прута с поперечным сечением 10–12 мм. Соответственно, если ширина больше, то и количество арматурных прутков в ряду следует увеличить.

Расчетные площади пеперечного сечения в зависимости от количества стержней

Для фундаментов, глубина которых не превышает 60 см, арматурный каркас создают из двух уровней. Если глубина больше, то количество уровней каркаса рассчитывают так, чтобы они располагались на расстоянии 40 см друг от друга. Для соединения армирующих поясов между собой, как уже говорилось выше, используются вертикальные перемычки, которые монтируют по всей длине каркаса, располагая их с шагом 40–50 см.

Способы армирования углов

Составив несложный чертеж вашего будущего армирующего каркаса и проставив на нем все размеры, вы сможете легко рассчитать, сколько всего метров прутков определенного диаметра вам будет нужно. Вычислив общую длину прутков, вам нужно будет разделить ее на стандартную длину арматуры (5 или 6), и вы узнаете, сколько таких прутков надо приобрести.

Если вы собираетесь заливать ленточный фундамент для легкого строения, а почва на вашем участке крепкая, то для укрепления бетона можно использовать арматуру сечением и до 10 мм, создавая из нее каркас по описанной выше методике.

met-all.org

Определяемся с расходом арматуры на куб

Для того, чтобы несущая конструкция была устойчивой, чаще всего ее делают из армированного бетона. При этом количество арматуры и ее другие качественные характеристики напрямую зависят от дальнейшего использования получаемого материала.

В частности, при постройке фундаментов – от дальнейшей несущей нагрузки и устойчивости грунта, на котором будет происходить процесс строительства.

Норма по стандартам

Стандартные нормы рассчитаны для различных случаев. При составлении проекта, они указываются в технической документации, и должны точно выдерживаться. При этом архитекторы учитывают все тонкости, включая нагрузку на конструкцию из армированного бетона, состояние грунта, климатические условия и прочие необходимые условия. Поэтому указать точное количество для абстрактного случая невозможно.

Если же нужно рассчитать для частного строительства мелких бытовых построек, можно использовать приблизительные величины и пользоваться поправкой на возможные усложнения.

Учитывается:

Тип фундамента.
Размер возводимого здания и его вес.
Особенности грунта.
Технические характеристики арматуры.

Если для высотных зданий часто используется центнер арматуры, для небольших сооружений расход арматуры на 1 м3 бетона будет в 2-4 раза меньше, и использовать диаметр 1 см с ребристым профилем.

Тогда приблизительно на ленточный фундамент длиной 9 м. и шириной 6 м. должно использоваться сечение 0. 4х1 м., арматуры диаметром 12 мм надо всего 18.7кг. на куб бетонной смеси, а диаметра 6 мм. – 5.9 кг. В общем это составляет 24.6 кг. арматуры.

Причины отклонений

В некоторых случаях расход арматуры может быть больше, чем это обычно используется.

Причинами таких изменений могут стать:

1. Сложные для строительства грунты – плавуны, песочные грунты. Кроме того, возможность землетрясений, чрезмерная влажность, резкие перепады температур может стать причиной дополнительной страховки по безопасности конструкции.

2. Дальнейшее использование зданий. Промышленные корпуса с тяжелым оборудованием, постоянным движением значительного количества ресурсов, детонацией поверхностей требуют особого внимания конструкторов, в том числе по рассмотрению расхода арматуры на 1 м3 бетона.

3. Если материалы, которые уходят на дальнейшую постройку, заменяются на более тяжелые.

Соответственно, если легкие здания строят на плотных грунтах, арматуры уйдет меньше, поскольку ее диаметр будет применяться меньшим.

Столбчатые и плоские

1. Для постройки столбчатых фундаментов используются армированные бетонные столбы, диаметр которых начинается от 15 см. Форма – прямоугольная, круглая или квадратная. Такие столбы обеспечивают фундаменту прочность на растяжение и сжатие, а также оберегают от воздействия сильных морозов.

Есть две технологии, по которым заливаются столбы. По первой в вырытую яму (около 30 см больше нужного размера) устанавливается опалубка, в которую закрепляется арматура и там заливается бетоном. По окончанию застывания бетона опалубка удаляется, и столб окончательно засыпается. По другой технологии отверстие проделывает специальный бур, который внизу проделывает уширение.

Ростверк лента из монолитного железобетона, которая соединяет столбы в единую конструкцию. Он делает фундамент более устойчивым, но не обязателен.

Армирование необходимо вертикальное, с использованием соответствующего диаметра и вертикальной насечки. Соединение толстых прутов ложится на более тонкую, диаметров 6 мм и гладкую. Перевязываются пруты с шагом 70-100 см.

Для ростверка используется поперечное сечение, диаметр 10-12 мм. с поперечными гладкими связками, не несущими на себе нагрузки.

2. Плоский фундамент строится из монолитных железобетонных плит. Чаще всего выбор на нем останавливается, когда грунты пучистые, а стены планируются из неэластичных материалов- кирпича, керамзита и прочего.

Плиты могут быть ребристыми, что делает их более устойчивыми к нагрузкам и изменениям грунта. Изготовление таких плит более сложно, чем аналогичных плоских. Между ребрами засыпается песок или смесь песка и гравия.

Основа плит – металлические решетки, которые располагаются в верхней и нижней ее частях, связаны между собой. Могут использоваться и стандартные пруты с шагом 20-40 см., в зависимости от веса здания. Диаметр и сечения 10-15 см. Специалисты рекомендуют использовать одновременно продольное и поперечные сечения.

Алгоритм расчета и требуемые данные

При расходе арматуры на 1 м3 бетона во внимание берутся следующие параметры: нагрузка на фундамент, диаметр арматуры, длина прутов.

Для определения нагрузки на основание дома вычисляется площадь стен, кровли, цокольного, междуэтажного и чердачного перекрытия, а далее по таблице вычисляется приблизительный их вес.

Сума найденных результатов – точная нагрузка на фундамент.

Средний вес кровли по материалам, в кг /м. кв.

Средний удельный вес стены толщиной 15 см по материалам, в кг/м. кв.

Средний вес перекрытий по материалам, в кг /м. кв.

Чем больше нагрузка, тем меньше шаг, с которым используются железные пруты, а, значит, и ее конечное количество.

По стандарту диаметр железных стержней зависит от общего сечения всего фундамента, определяется в отношении как 1 к 0.001, то есть не меньше 1%. Для точных расчетов используется следующая таблица:

Для дальнейшего вычисления расхода арматуры на 1 м3 бетона необходимо воспользоваться ГОСТами 5781-82 и 10884-94. Однако есть значения, которые встречаются чаще всего. При диаметре сечения арматуры 8-14 мм ее ребристой поверхности чаще всего нужно 150-200 кг прутов.

В случае постройки колонн — это значение достигает 200-250 кг.

Для того, чтобы узнать, сколько железа необходимо на все здание, вычисляется сумма периметра здания и дины всех простенков.

Умножив данные на количество арматуры в 1 метре кубическом, получается ее общее количество, необходимое для строительства фундамента данного здания.

tk-konstruktor.ru

Расход арматуры

Фундамент – это основа, выдерживающая нагрузку, идущую от всего здания. Поэтому расчет строительных материалов – ответственный этап, от которого зависит и стоимость строения, и срок его эксплуатации.

Армирование фундамента требует точного вычисления расхода арматуры на 1м3 бетона фундамента, и для начала нужно определить тип основы. Монолитная плита, ленточный, либо столбчатый – выбор зависит от грунта, будущей нагрузки. А уже, исходя из проектной документации, где указывается класс стержней, диаметр, идет расчет арматуры фундамента. Как определить объем бетона, число армирующих элементов и, какое должно быть их соотношение друг к другу? Людям, не являющимися профессионалами в данной отрасли, произвести данные вычисления сложно.

Какие существуют методы расчета арматуры?

Чтобы создать прочный каркас, строители прибегают к сварному методу либо вязальному. Второй предусматривает соединение стержней посредством специальной отожженной нити. Расход вязальной проволоки на тонну арматуры вычисляется, исходя из данных о численности стыковочных соединений и диаметра прутьев. А вот форма сечения позволит узнать длину нахлеста. Например, для диаметра 12 мм используют нити 1.2 мм, более – 1.4 мм, а длина может варьироваться от 30 до 50 см.

В соответствии со СНиП 52-01-2003 норма расхода арматуры на м2, т.е. число продольных прутьев, не может быть менее 0.1 % от площади поперечного сечения основания. Например, высота ленточного фундамента − 1 м, ширина – 0.5 м, значит, материала понадобится: 1м х 0.5м х 0.1 = 0.05 м ² или 500 мм ².

Каждый расчет количества арматуры индивидуальный, т.к. основывается на типе фундамента и его размерах. Чем больше вес строения, тем больший диаметр выбирают для стержней: для легких подойдут с сечением 10-12 мм, а при возведении тяжелых – 14-18 мм. Расход арматуры на куб бетона основывается на правилах Госстандарта. В нем указаны технические характеристики каждого класса бетона: содержание разных наполнителей и добавок. Узнать коэффициент расхода арматуры стальной можно из норм СНиП 2.03.01-84 и ВСН 416-81 (дополнение 452-84). Он поможет определить нормативное количество материалов еще на этапе подготовки технической документации.

Расчет арматуры для ленточного фундамента зависит от конкретной схемы армирования. Чаще используют 4 либо 6 продольных прутьев. Определить, сколько их необходимо, поможет ширина: если она составляет менее 40 мм, то хватит и 2-х, а если более – 3 (для одной ленты). Важно, чтобы расстояние от боковой стенки фундамента до крайнего продольного стержня было 5-7 см. Кроме этого, надо знать длину сторон дома, высоту фундамента, диаметр металла и шаг между поперечными прутьями.

Чтобы произвести расчет арматуры на монолитную плиту, стоит учесть несколько важных факторов:

Вид – периодический, рифленый профили обеспечат наивысшую сцепку с бетоном.
Наличие продольных, поперечных металлических прутьев, диаметр которых не может быть менее 10 мм, а в углах лучше с нагрузкой справятся 16 мм.
Определить способ их объединения – вязальный либо сварочный.

Вычислим расход арматуры на фундамент 8 на 8 метров. Размер сечения прутков – 12 мм, а шаг между ними – 200 мм. Расчет делаем по схеме: 8/0.2 +1 (добавляем прут) = 41. А так как они располагаются перпендикулярно, то 41 х 2 = 82. В случае 2-х слоев расчет продолжаем и 82х2 = 164 стержня. Их итоговая длина будет 164х6 м (стандартное значение) = 984 м. Число вертикальных рассчитываем так: 41х41 = 1681 штук.

Их длина будет равна 200 мм (толщина плиты) – 100 мм (отступ по 50 мм от верхнего края и нижнего) = 100 мм или 0.1 м. Количество, в м: 0.1х1681 =168.1.

Метраж всех стержней: 984 + 168.1 = 1152.1 м.

Зная из таблиц, сколько весит 1 м прутьев диаметра 12 мм, можно рассчитать общий вес конструкции.

А при определении расхода арматуры на 1 м3 бетона фундамента учитывают плотность бетона (чем она меньше, тем больше понадобится прутьев), размеры, тип фундамента. Также важно выбрать правильный диаметр и шаг армирующего каркаса. Помочь рассчитать расход арматуры на перекрытие, в зависимости от потребностей клиента, помогут операторы компании БЕТАЛЛ.

betall.ru

Смотрите также

Бетон оникс
Измеритель прочности бетона
Как зажелезнить цементом бетонный пол
Расчет количества цемента на 1 куб бетона
Протокол испытания бетона
Просверлить бетон чем
Одинцово союз бетон
Марочная прочность бетона
Бетон истра инком
Бетон троицк
Нортекс доктор для бетона

Как армировать бетонную плиту на земле, чтобы предотвратить растрескивание

Стальная арматура и арматура из сварной проволоки обеспечивают контроль ширины трещин в ненесущих плитах на грунте.

21 мая 2020 г.

Kim Basham, PhD PE FACI

KB Engineering LLC

Вверху и внизу: правильно размещенная/поддерживаемая арматура приведет к правильному расположению арматуры в плите. Проконсультируйтесь с литературой производителей о максимальном расстоянии между стульями и другими опорами и используйте минимальное расстояние между арматурой 12 дюймов, чтобы рабочие могли не ходить по арматуре.

Большинство плит на грунте не армированы или номинально армированы для контроля ширины трещин. При расположении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки подстилающего слоя, приложенных нагрузок или других факторов.

Этот тип армирования обычно называют усадочным и температурным армированием.

Усадочное и температурное армирование отличается от структурного армирования. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты. Большинство конструкционных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем конструктивности и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как ненесущие плиты.

Несмотря на то, что существует несколько вариантов армирования ненесущих плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для ограничения ширины трещин.

Неограниченный рост ширины трещины приводит к выкрашиванию краев вдоль внестыковых трещин при воздействии колесного транспорта, особенно погрузчиков с жесткими колесами.

Основы

Стальная арматура и арматура из сварной проволоки не предотвратят растрескивание. Армирование в основном бездействует, пока бетон не треснет. После растрескивания он становится активным и контролирует ширину трещин, ограничивая их рост.

Если плиты укладываются на высококачественное основание с равномерной опорой и состоят из бетона с низкой усадкой, а швы должным образом установлены на расстоянии 15 футов или менее, армирование обычно не требуется. Скорее всего, случайных или внезапных трещин будет немного. Если случайные трещины все-таки возникают, они должны оставаться достаточно плотными из-за ограниченного расстояния между швами и низкой усадки бетона, что ограничивает возможность эксплуатации или проблемы с техническим обслуживанием в будущем.

Когда плиты укладываются на проблемное основание с риском неравномерной поддержки или состоят из бетона с умеренной или высокой усадкой, или расстояние между швами превышает 15 футов, тогда необходимо усиление для ограничения ширины трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 милам (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя снижается, и могут возникать дифференциальные вертикальные перемещения через трещины или «раскачивание» плиты. Когда это происходит, обнажаются края трещины и, вероятно, происходит растрескивание краев, особенно если плита подвергается воздействию колесного транспорта и особенно погрузчиков с жесткими колесами. Как только начинается выкрашивание, ширина трещин на поверхности становится больше, а износ плиты вдоль трещин значительно увеличивается.

Если деформационные швы недопустимы и не устанавливаются, требуется термоусадочное и температурное армирование. Этот подход к проектированию иногда называют непрерывно армированными или бесстыковыми плитами, и он допускает появление многочисленных, близко расположенных (от 3 до 6 футов) мелких трещин по всей плите.

Варианты контроля трещин

Как правило, существует два варианта борьбы с трещинами в плитах на грунте: 1) контролировать расположение трещин путем установки компенсационных швов (не контролирует ширину трещины) или 2) контролировать ширину трещин путем установки арматуры (не контролировать место трещины).

В варианте 1 мы сообщаем плите, где трескаться, а ширина деформационных швов или трещин в швах в значительной степени определяется расстоянием между швами и усадкой бетона. По мере увеличения расстояния между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 милам, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, включая стальные дюбели, пластины или непрерывную арматуру через деформационные швы, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения по швам.

В варианте 2 мы позволяем плитам растрескиваться случайным образом, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно при таком варианте компенсационные швы не устанавливаются. Вместо этого растрескивание происходит хаотично, образуя многочисленные, плотно скрепленные между собой трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.

Резка арматуры в местах стыков

Соблюдайте осторожность при использовании обоих способов борьбы с трещинами в одной и той же плите. Если через усадочные швы проходит слишком много арматуры, швы становятся слишком жесткими и могут не растрескиваться и не раскрываться, как предполагалось. Когда деформационные швы не активируются (т. е. трескаются и открываются) из-за армирования, обычно возникает внешовное или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.

Некоторые проектировщики предписывают резать всю арматуру в деформационных швах, в то время как другие могут указывать резать каждый второй стержень или проволоку. Если обрезать каждый второй стержень или проволоку, оставшаяся арматура поможет обеспечить передачу нагрузки и сведет к минимуму дифференциальные перемещения панелей, но не будет препятствовать активации соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурно-усадочной арматурой в местах стыков, подрядчики должны подать запрос на получение информации. Много раз подрядчиков необоснованно обвиняют в растрескивании вне швов, связанном с этой проблемой проектирования.

Метод перемещения арматуры из сварной проволоки в указанное место методом «зацепи и потяни» является неэффективным методом, которого следует избегать подрядчикам.

Расположение арматуры

Стальная арматура и арматура из сварной проволоки должны располагаться в верхней трети толщины плиты, поскольку усадочные и температурные трещины возникают на поверхности плиты. Трещины шире у поверхности и сужаются с глубиной. Таким образом, арматура для контроля трещин никогда не должна располагаться ниже середины глубины плиты. Арматура также должна располагаться достаточно низко, чтобы пила не разрезала арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещение стали на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что ближе к поверхности. Конструкторы обычно определяют положение армирования, указывая защитный слой бетона (от 1 1/2 до 2 дюймов) для армирования.

Размещение одного слоя арматуры в центре или на середине глубины плиты не рекомендуется (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты, а также обеспечить контроль ширины трещины. Однако размещение арматуры посередине плиты не позволит эффективно решить ни одну из этих задач.

Стальная арматура и арматура из сварной проволоки должны поддерживаться и достаточно связываться вместе, чтобы свести к минимуму перемещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Поддержите арматуру стульями или опорами из сборных железобетонных стержней. Стулья должны иметь песчаные или опорные плиты, а перекладины должны иметь квадратное основание размером не менее 4 дюймов, чтобы гарантировать, что они не утонут в основании. Используйте расстояние между опорами, которое гарантирует, что арматура не провиснет между опорами или не будет продавлена пешеходным движением или свежим бетоном. Гибкая арматура, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. В дополнение к указанию типа и количества арматуры проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.

Арматура из сварной проволоки никогда не должна размещаться на земле и тянуться на место после укладки бетона. Техника «зацепи и потяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» сварную проволочную арматуру в указанном месте, стоя на арматуре?

Армирование, частично заглубленное в основание, не обеспечивает контроля ширины трещины. Без опорных стульев или сборных железобетонных блоков арматура обычно оказывается в нижней части плиты или заглубляется в основание.

Допуски на размещение

Допуск вертикального размещения арматуры в плитах на грунте составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или менее допуск защитного слоя бетона составляет — 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение защитного слоя не может превышать одной трети указанного защитного слоя. Во многих случаях допуск покрытия переопределяет допуск вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков вертикального размещения.

Первоначально эта статья была опубликована 25 февраля 2013 г.

Ссылки:

ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»

ACI 302.1R-04. «Руководство по устройству бетонных полов и плит»

ACI 360R-06. «Проектирование плит на грунте»

Заявление о позиции ASCC № 2. «Расположение рулонной сварной сетки в бетоне»

Технические факты WRI. «Опоры необходимы для долговременной работы арматуры из сварной проволоки в плите на уровне грунта» (TF 702-R-08)

Технические факты WRI. «Как определить, заказать и использовать армирование сварной проволокой» (TF 202-R-03)

10 вещей, которые нужно знать о волокнистом армировании бетона

Hillman представляет системы крепления бетона для средних нагрузок на WOC

2 90 10 лучших статей о строительстве на этой неделе: забудьте о заводской табличке, если хотите самый американский пикап

10 самых читаемых статей о строительстве: неделя от 24 августа Приложение

10 вещей, которые нужно знать об армировании бетона волокном

Дилемма подрядчика по армированию сварной проволокой (WWR)

Должна быть альтернатива демонтажу и замене WWR.

Борьба с трещинами в плитах с необычной геометрией панелей

Советы по борьбе с трещинами в бетонных панелях необычной формы.

Этот подрядчик полагается на роботизированную вязку арматуры

TyBOT от Advanced Construction Robotics помогает Shelby Erectors повысить рентабельность и улучшить опыт владельца проекта — затем IronBOT еще больше ускорит работу

CRSI: арматурный стержень, помеченный буквой W, теперь имеет двойной класс

Изменения 2020 года в ASTM A615 соответствуют требованиям к арматуре как A706. Материал A706 теперь соответствует или превосходит все химические и механические требования для соответствующего размера и сорта A615.

GatorBar Утвержден Департаментом транспорта штата Вирджиния

Композитная арматура, армированная стекловолокном, GatorBar была включена в Оценочный список новых продуктов Департаментом транспорта штата Вирджиния.

Diablo просверливает арматуру насквозь сверлом Rebar Demon SDS на выставке World of Concrete 2022

Передовой опыт работы с георадаром: сэкономьте время, деньги и головную боль подрядчикам по бетонным работам

Одного знания о том, что инженерные коммуникации и структурные элементы существуют под землей, недостаточно, чтобы соответствовать требованиям техники безопасности и передовым методам применения георадар становится все более распространенной технологией на рабочем месте.

Методика обнаружения арматуры

Существует несколько методов, доступных для бетонных подрядчиков, каждый из которых имеет свои плюсы и минусы. Наиболее распространены вихревые токи (EC), георадар (GPR) и цифровая рентгенография (DR).

Макроволокна и Суперкубок — внутри бетона самого большого стадиона НФЛ

Использование синтетического волокна позволило сэкономить затраты, время и трудозатраты на строительство стадиона SoFi за счет использования армированного волокном бетона на верхних палубах.

Исследовательская группа изучает арматуру на основе конопли

Группа исследователей из Политехнического института Ренсселера нацелилась на разработку арматуры для бетона, изготовленной из конопли. Исследования продолжаются.

3D-печать бетона, армированного графеном, и его преимущества

Поскольку в процессе 3D-печати бетона не используются бетонные формы, обычные средства армирования, такие как арматура и проволочная сетка, не могут использоваться — графен оказывается одной из наиболее перспективных добавок для печати. конкретный.

Робот для гидродемонтажа Aqua Cutter 750V

Благодаря запатентованному Aquajet колебанию Infinity, которое перемещает струю воды в форме восьмерки, удаляя больше бетона за один проход, уменьшая затенение, устраняя риск образования отверстий в трубах и обеспечивая идеальную поверхность склеивания .

Нужна ли арматура для бетонной плиты, патио, подъездной дорожки?

0shares

Вы планируете бетонную плиту, патио или подъездную дорожку? Пытаетесь выяснить, нужна ли вам бетонная арматура для вашего проекта? Существуют различные факторы, влияющие на конструкцию заливки и необходимость арматуры.

Бетон, поддерживающий тяжелые грузы, большие транспортные средства или конструкции, должен быть усилен стальной арматурой для повышения его прочности на растяжение. Прокладки толщиной 5 дюймов и более также должны быть усилены, как и перекрывающие отверстия. В этом нуждается и бетон, лежащий на бедных грунтовых слоях или подверженный морозу-оттаиванию.

В этой статье мы объясним, что такое арматура, когда ее следует использовать, какие бывают типы и размеры арматуры и как ее устанавливать. Кроме того, мы обсудим проволочную сетку и когда ее использовать. Наша цель — предоставить вам информацию, необходимую для определения того, нужна ли вам арматура или сетка для вашего проекта.

Быстрая навигация

Что такое бетонная арматура?
Всегда ли бетону нужна арматура?
Когда необходимо использовать арматуру в бетоне?
- Slab
- Concrete Patio
- Concrete Driveway
- Walkway
- Small Concrete Slab
Types of Reinforcement in Concrete
- Carbon Steel Rebar
- Galvanized Rebar
- Stainless Steel Rebar
- Epoxy-Coated Rebar
- Проволочная сетка
- Арматура против проволочной сетки
Можно ли заливать бетон без арматуры?
Ржавеет ли арматура в бетоне?
Какой размер арматуры мне нужен для бетонной плиты?
Куда крепится арматура на бетонной плите?
Как оценить количество арматуры?
Как армировать бетон арматурой
Когда использовать проволочную сетку в бетоне?
Заключение

Что такое бетонная арматура?

Арматурный стержень или арматурный стержень — это стальной стержень, используемый для снижения вероятности растрескивания бетона под действием сил растяжения. Бетон обладает большой прочностью на сжатие, но может треснуть или сломаться, если его не поддерживать полностью снизу или изнутри. Арматура используется уже более 150 лет для повышения прочности бетона на растяжение.

Арматура изготавливается из горячекатаной стали различной толщины и используется для укрепления бетона изнутри. Обычно его укладывают в виде сетки, формируют в виде стального полотна или укладывают параллельными нитями. Чем толще брусок и чаще его размещение, тем прочнее готовое изделие.

Сталь улучшает способность бетона выдерживать силы или напряжения, приложенные к нему горизонтально или вертикально. Он распределяет силы по бетону вместо того, чтобы позволять ему центрироваться и трескаться. Стальной армированный бетон намного прочнее и устойчивее, чем бетон без арматуры. Арматуру часто называют деформированной сталью из-за гребней, которые позволяют ей прочно сцепляться с бетоном.

Всегда ли бетону нужна арматура?

Бетонные плиты или прокладки, используемые для патио или подъездных дорог, не нуждаются в усилении для автомобилей, легких грузовиков или шезлонгов. Если бетон должен будет поддерживать тяжелую технику, большегрузные транспортные средства, джакузи, спа или бетонную печь для пиццы, рекомендуется использовать арматуру. Бетон, который будет опираться на засыпку или другое нарушенное или слабое основание, также выиграет от армирования.

Арматура помогает уменьшить растрескивание бетона и делает его более прочным и стабильным. Армирующая сталь позволяет бетону выдерживать больший вес, растягивающие напряжения, вибрацию и даже сдвиги в слоях грунта. Это помогает продлить срок службы бетона, сводя к минимуму смещение, растрескивание и разрушение.

Железобетон может треснуть, но сталь предотвращает горизонтальное, вертикальное и боковое разделение или движение. Бетон без стальной арматуры с большей вероятностью растрескается и расслоится под действием растягивающих напряжений, а также сил расширения и сжатия. Арматура позволяет заливать более крупные и толстые слои, сводя к минимуму силы, воздействующие на бетон.

Когда вам нужно использовать арматуру в бетоне?

Использование арматуры во всех бетонных плитах является ненужным расходом, хотя бывают случаи, когда следует использовать перемычку из стальной арматуры. Для больших прокладок обычно требуется стальная арматура, чтобы предотвратить изгиб и растрескивание из-за замерзания-оттаивания или других растягивающих усилий. Лучше всего проконсультироваться с инженером-строителем или аналогичным специалистом, если вы не уверены. Вот несколько причин, по которым необходима арматура:

Плита

Плиты толщиной более 5 дюймов должны иметь перемычку из арматуры для предотвращения растрескивания. Те, которые могут поддерживать конструкции, возведенные по их периметру или внутри него, также должны быть усилены.

Дополнительно укрепите плиты, перекрывающие слабый или нарушенный грунт, а также над дренажными трубами или канавами. Плиты, которые будут поддерживать тяжелое оборудование, самосвалы, жилые дома или материалы, такие как строительные материалы или бочки с жидкостями, также должны быть усилены.

Бетонное патио

Внутренние дворики возле зданий обычно перекрывают засыпанный грунт и должны иметь дополнительную прочность на растяжение, как и те, что расположены на склонах или слабом грунте. Если вы планируете джакузи, спа, кухню на открытом воздухе, камин или печь для пиццы, арматурный стержень просто необходим. Внутренние дворики, которые когда-нибудь могут быть огорожены или иметь постоянную конструкцию, такую как пергола, также должны быть укреплены.

Бетонная подъездная дорожка

Бетонная подъездная дорожка толщиной 4 дюйма, используемая для автомобилей или ½-тонных грузовиков, не требует использования горячекатаной стали в течение десятилетий. Тем не менее, более толстый бетон, подъездные пути с плохой опорой на грунт или те, которые регулярно поддерживают тяжелые грузы или транспортные средства, должны быть усилены.

Проход

Проходы обычно имеют трещины расширения, вырезанные или проложенные в них, и обычно там они трескаются. Тротуары, которые охватывают слабый грунт, корни деревьев или дренажные зоны, лучше использовать с арматурой.

Многие пешеходные дорожки, которые пересекают проезжие части или часто пересекаются тяжелым оборудованием или грузами, также должны содержать стальную арматуру. Тротуары, на которых много пешеходов, особенно при ходьбе шагом или маршем, также должны быть укреплены.

Небольшая бетонная плита

Назначение малой бетонной плиты определяет потребность в арматуре. Небольшая площадка размером 3 на 4 фута снаружи двери не должна требовать стали при условии, что основание основания твердое, в то время как площадка, поддерживающая лестничный пролет, должна иметь сталь.

Небольшая подушка толщиной 4 дюйма, поддерживающая камин или джакузи, должна быть усилена. Помните, что сталь помогает предотвратить растрескивание, когда вес распределяется неравномерно или плита плохо поддерживается.

Типы арматуры в бетоне

Арматурная сталь используется в бетоне уже более 150 лет и за это время претерпела усовершенствования. Хотя существуют и другие способы армирования бетона, в этой статье основное внимание уделяется стали и тому, как она используется для повышения прочности на растяжение подкладок, плит, подъездных путей и пешеходных дорожек. Арматура используется для формирования каркасной конструкции, которая помогает бетону выдерживать силы изгиба и растяжения, сохраняя его прочность.

Арматурный стержень либо «гладкий», либо «деформированный». Гладкий профиль гладкий и обычно вдавливается в бетон до того, как он затвердеет. Деформированный профиль имеет гребни для соединения или сцепления с бетоном во время его заливки. Два профиля имеют определенные цели, но работают одинаково для укрепления бетона.

Существуют различные диаметры и сорта арматуры, предназначенные для различных целей и конструкций. Перед заливкой сталь разрезают, сгибают и связывают вместе, чтобы сформировать переплетение, паутину или каркас, напоминающий проволочную ткань, внутри форм. Чем толще арматура и меньше расстояние между прядями, тем большую прочность она придает бетону.

Конструкции, для которых требуется арматура, обычно проверяются перед заливкой, чтобы убедиться, что расстояние и расположение являются приемлемыми. Неправильное расстояние или размещение даже на дюйм может ослабить прочность на 20%. Наряду с расстоянием и размещением важен тип арматуры.

Арматура из углеродистой стали

Наиболее часто используется арматура из горячекатаной углеродистой стали, или «черный стержень». Он ребристый, но может изгибаться и обеспечивает структурную прочность бетона. Это относительно низкая стоимость, но она стоит затрат на добавленную прочность. При воздействии элементов через трещины углеродистая сталь будет подвергаться коррозии быстрее, чем другие типы стали.

Оцинкованная арматура

Оцинкованная арматура, как и любая оцинкованная сталь, обладает большей коррозионной стойкостью, чем углеродистая сталь. На самом деле он в 40 раз более устойчив к коррозии и, следовательно, дороже. Сталь покрывается цинком путем холодной или горячей гальванизации или гальванопокрытия для защиты. Он часто используется для строительства дорог или мостов, где может возникнуть проблема солевой коррозии.

Арматура из нержавеющей стали

Арматура из нержавеющей стали является самой дорогой сталью и используется только тогда, когда другие не могут быть использованы. Он имеет наилучшую устойчивость к коррозии и очень прочный. Он содержит более высокое содержание хрома и никеля и используется в конструкциях, подверженных воздействию соли или магнетизма, — морских конструкциях или аппаратах МРТ. Кроме того, арматура из нержавеющей стали лучше подходит для сейсмостойких, ударных, противопожарных и защитных целей, чем другая арматура из углерода или сплава.

Арматурный стержень с эпоксидным покрытием

Арматурный стержень с эпоксидным покрытием или «зеленый стержень» представляет собой арматурный стержень из углеродистой стали, на который нанесен слой эпоксидной смолы для защиты от коррозии. Он использовался на мостах и дорогах, подверженных воздействию соленой воды или солей против обледенения.

К сожалению, эпоксидное покрытие менее долговечно, чем оцинкованное покрытие, и даже сквозная перфорация может привести к коррозии. Арматура с эпоксидным покрытием запрещена в некоторых юрисдикциях и находится на рассмотрении в других.

Проволочная сетка

Проволочная сетка представляет собой решетчатую панель из арматурных стержней, сваренных или сплетенных вместе, чтобы сформировать проволочную ткань или клетчатый узор для армирования бетона. Сетка доступна с различной толщиной арматурных стержней и расстоянием между ними, в гладких и деформированных профилях, а также в различных типах стали.

Обычная проволочная сетка из углеродистой стали распространена в жилых плитах и подъездных путях, в то время как на дорогах и мостах может использоваться оцинкованная сетка, а в других конструкциях — нержавеющая сталь.

Арматура против проволочной сетки

Арматурная сталь используется для укрепления бетона и снижения вероятности его растрескивания и разрыва. Выбор между арматурой или проволочной сеткой часто зависит от желаемой прочности конечного продукта. Некоторые подрядчики предпочитают использовать в своих бетонных плитах и то, и другое: арматуру между 1/2 и верхней 1/3 и сетку между верхней 1/3 и 1/4 прокладки толщиной 4 дюйма.

Арматура обеспечивает большую прочность на растяжение, чем сетка, в то время как сетка имеет фиксированную сетку меньшего размера для соединения верхних слоев бетона и минимизации риска растрескивания. Арматура должна быть установлена на 2-дюймовые пластиковые стулья или другие устройства, чтобы удерживать ее на месте, что является дополнительным шагом.

Арматурный стержень с трудом сгибается и обеспечивает большую поддержку, когда плита перекрывает слабый или нарушенный грунт. Кроме того, арматура обеспечивает большую поддержку бетона, несущего тяжелые нагрузки, машины или оборудование.

Проволочная сетка может лежать на земле или арматурной сетке перед заливкой и подниматься сквозь бетон до того, как он начнет схватываться, так что она будет на дюйм ниже поверхности. В качестве альтернативы, для небольших подушек, сетка может быть погружена в бетон на дюйм после его заливки, но до того, как он начнет схватываться.

Сетка легко гнется, что является плюсом для придания формы, но может помешать отделке поверхности или даже ухудшить качество отделки. Для бетонных плит, которые, как ожидается, будут нести только легкие нагрузки, сетка предлагает менее дорогой вариант арматуры для уменьшения растрескивания и предотвращения разделения трещин.

Можно ли заливать бетон без арматуры?

Арматурный стержень для бетона предназначен для придания бетону большей прочности на растяжение, чтобы свести к минимуму растрескивание. Бетонные плиты, уложенные на грунт с правильно подготовленным и утрамбованным основанием, не рассчитанным на большие нагрузки, не требуют арматуры.

Размер и толщина заливки также определяют, следует ли использовать арматуру из стальных стержней. Плиты толщиной 5 дюймов и более и большие прокладки должны быть усилены. Плиты, которые будут поддерживать конструкции, тяжелое оборудование, машины или расходные материалы, также должны содержать стальную арматуру, чтобы предотвратить трещины, разрывы или расслоение в деформационных швах.

Арматура не нужна для бетонных плит, но значительно увеличивает ее прочность и срок службы. Некоторые подрядчики не будут строить плиты без стали, считая, что она обеспечивает большую прочность и универсальность. Дополнительные расходы сравнительно невелики, и, поскольку внутренние дворики и подъездные пути перепрофилируются для поддержки конструкций, может иметь смысл включить арматуру.

Ржавеет ли арматура в бетоне?

Сталь, заключенная в бетон, достаточно защищена от коррозии благодаря относительной непроницаемости бетона и его щелочной природе. Высокое значение рН в бетоне помогает защитить сталь тонким оксидным слоем. К сожалению, ионы хлора в морской и дорожной соли могут проникать в бетон и разрушать сталь.

Арматурный стержень, который не полностью окружен бетоном или который был оголен из-за растрескивания или расслоения, будет подвергаться коррозии, поэтому убедитесь, что ремонт сделан для защиты стали. Арматура или сетка будут окисляться вдоль прядей и расширяться, что приведет к разрушению бетона изнутри. Следы ржавчины на поверхности бетона, если они не оставлены чем-либо, помещенным на бетон, часто указывают на ржавление арматурной стали.

Надлежащая подготовка и монтаж стали перед заливкой так же важны, как и поддержание укладки во время заливки. Сталь, расположенная слишком близко к краям, верху или низу бетона, подвергается риску коррозионной активности. Использование камней или кусков дерева для поддержки арматуры также может подвергнуть арматуру коррозии под действием грунтовых вод и соли.

Какой размер арматуры мне нужен для бетонной плиты?

В большинстве юрисдикций требуется осмотр арматуры перед заливкой, поэтому лучше ознакомиться с местными строительными нормами. Следует определить размер и размещение арматуры в зависимости от длины, ширины и толщины плиты. Размещение и диаметр стержня важны для структурной прочности бетона.

В большинстве жилых домов используются плиты #3 диаметром 3/8 дюйма (3/8 дюйма² поперечного сечения) или №4 диаметром 1/2 дюйма (1/2 дюйма² поперечного сечения). Жилые плиты, несущие большие нагрузки, могут иметь диаметр № 5 или 5/8 дюйма. В 4-дюймовой плите из бетона с давлением 3000 фунтов на квадратный дюйм арматурный стержень № 3 обычно усиливает прокладку до 6600 фунтов на квадратный дюйм, в то время как увеличение на 1/8 дюйма до № 4 может увеличить выход прочности до 11 780 фунтов на квадратный дюйм.

Толщина арматурного стержня не должна превышать 1/8 толщины плиты, поэтому 4-дюймовая плита не должна иметь стали больше, чем 4-дюймовый или 1/2-дюймовый стержень. Лучше всего уточнить у инженера-строителя, будет ли ваша плита мостовой или консольной.

Для 4-дюймовых бетонных плит, используемых для подъездных путей и патио, обычно используется арматура №3. Подъездные пути, которые будут поддерживать ежедневное движение тяжелых грузовиков, часто используют стальной стержень 1/2 дюйма или № 4. Для прокладок, перекрывающих водопропускные трубы, канавы или консоли, может потребоваться арматура № 5 или более плотная сетка № 4.

Где находится арматура на бетонной плите?

Расстояние между арматурными стержнями или их размещение так же важны, как и их размер. Расстояние от края заливки, размещение между поверхностью и землей, а также размер сетки или расстояние между ними сильно влияют на прочность, обеспечиваемую арматурным стержнем. Арматура, смещенная всего на 1 дюйм, может снизить прочность до 20%, поэтому необходимо убедиться, что сталь остается там, где она должна быть.

В разделе R506.2.4 IRC 2018 г. указано, что стальная арматура в бетонных плитах на уклоне должна находиться в пределах от центра до верхней трети заливки. Поддержка арматуры на пластиковых стульях или подставках — распространенный способ удерживать сталь на месте. Важно соединить проволокой или скрепить арматурные стержни в местах их пересечения, чтобы удерживать их в нужном положении во время заливки и укладки бетона.

Арматурный стержень часто размещается на расстоянии 3 дюймов от периметра для обеспечения поддержки края. Бетонная дорога толщиной 4 дюйма, поддерживающая два автомобиля, часто имеет 18-дюймовую сетку из стали № 3, а патио — 24-дюймовую сетку. Для тяжелых грузов или более толстых колодок может потребоваться другая сталь или размещение, поэтому проконсультируйтесь со специалистами.

Как оценить количество арматуры?

Арматура доступна длиной до 60 футов, но чаще поставляется длиной 8, 12 или 16 футов. Различные продавцы предлагают разную длину в зависимости от использования. Вес арматуры часто является фактором, влияющим на стоимость доставки, поэтому вы можете также проверить это при заказе или получении стали.

Рассчитать количество арматуры можно с помощью простых математических операций, чертежа плана на бумаге или с помощью онлайн-калькулятора арматуры. Размеры плиты определяют количество необходимой арматурной стали. Слишком короткие куски должны перекрываться в 30 раз больше диаметра, поэтому № 3 на 12 дюймов или более, а № 4 не менее 15 дюймов, поэтому, если возможно, попробуйте длину, которая не должна перекрываться.

Чтобы рассчитать количество арматуры, переведите длину и ширину подкладки в дюймы. Вычтите 6 дюймов из каждого, чтобы учесть 3-дюймовую вставку от краев. Разделите каждое измерение на запланированный шаг сетки и округлите до целых чисел, а также добавьте одну дополнительную часть для «0» или начала. Вы можете добавить 10% для перекрытий.

Ниже приведены шаги для расчета арматуры для проезда двойной ширины 20 футов x 44 фута с использованием сетки с шагом 16 дюймов:

20 футов x 12 = 240 дюймов – 6 дюймов = 234 дюйма ÷ 16 дюймов = 14,625 штук или 15 штук + 1 = 16 для долготы.
44’ x 12 = 528” – 6” = 522” ÷ 16” = 32,625 штук или 33 штуки + 1 = 34 для широты.

Арматура может быть заказана необходимой длины и доставлена на стройплощадку или отрезана по длине с помощью угловой шлифовальной машины или ножовки. В качестве альтернативы закажите длины, которые вы можете транспортировать, и добавьте 12 дюймов или 15 дюймов для каждого перекрытия в зависимости от диаметра арматуры.
19,5 дюймов = один 12 футов + один 10 футов, включая 30 дюймов для одного нахлеста или три 8-футовых длины с 54 дюймами для двух нахлестов.
43,5 фута = четыре 12-футовых отрезка обеспечивают 54 дюйма для трех перехлестов или шесть с половиной 8-футовых кусков, чтобы было достаточно для перехлеста – 90 дюймов для шести перехлестов.
1495 футов арматурного стержня № 3 будет весить около 560 фунтов, а № 4 — около 1000 фунтов (включая 10 % на перекрытие или отходы).

Бетонные плиты для большинства жилых помещений не требуют сетки арматуры меньше 12 дюймов, поэтому маловероятно, что вы будете использовать слишком много стали. Бетон должен окружать и инкапсулировать сталь, поэтому, пока есть место для его обтекания стали, все готово.

Как армировать бетон с помощью арматуры

Растрескивание обычно происходит из-за проблем с температурой, таких как замерзание-оттаивание, усадка бетона, прилагаемые нагрузки или оседание грунта. Большинство бетонных плит будут трескаться, поэтому общепринятой практикой является вставка или разрезание компенсационных швов или швов через каждые 10 футов на больших или длинных плитах, чтобы контролировать, где происходит растрескивание. Бетонные плиты обычно армируют, чтобы предотвратить расширение трещин или обеспечить прочность на растяжение против растрескивания под действием напряжения.

Арматура или проволочная сетка не остановят все трещины, они минимизируют размер трещин и обеспечат устойчивость к нагрузкам и оседанию грунта, которые могут вызвать растрескивание под напряжением. Арматура должна использоваться для плит толщиной 5 дюймов и более, но не требуется для более тонких прокладок. Тем не менее, дополнительные расходы помогают защитить ваши инвестиции от смещения или оседания грунта, корней деревьев, расширяющихся трещин, больших нагрузок и других непредвиденных событий.

Чтобы укрепить 4-дюймовую бетонную плиту или проезжую часть стальной арматурой, определите шаг сетки и размер арматуры — № 3 или № 4 в сетке от 12 до 18 дюймов. Используйте 2-дюймовые опоры из арматуры для поддержки арматуры в центральных слоях подушки. Перекрывайте стыки минимум на 12 дюймов для № 3 и 15 дюймов для № 4, связывайте проволочными стяжками и держите сталь на расстоянии 3 дюйма от периметра. Важно, чтобы сетка оставалась однородной и на месте во время заливки.

Вот видео, показывающее, как установить арматурную сетку для бетонной плиты:

Когда использовать проволочную сетку в бетоне?

Проволочную сетку можно использовать отдельно в бетонных плитах или в сочетании с арматурными стержнями. Сетка помогает предотвратить расширение трещин, обеспечивает прочность на изгиб и делает подкладку более долговечной. Он также обеспечивает прочность на растяжение, если грунт сдвигается или оседает.

Сетка представляет собой равномерную стальную сетку в бетоне, которая скрепляет его. Рассмотрите возможность его использования, если подушка будет поддерживать только легкий вес или грунтовое основание было хорошо уплотнено. Добавьте его на дюйм выше арматурного стержня, чтобы обеспечить большую поддержку при растяжении и сопротивление растрескиванию для прокладок, которые будут выдерживать большие нагрузки.

Заключение

Арматура повышает устойчивость бетона к замораживанию-оттаиванию, вымыванию, корням деревьев, оседанию или смещению грунта и большим нагрузкам. Бетон толщиной 5 дюймов или толще должен включать арматурную сталь, а более тонкий бетон также выигрывает от повышенной прочности на растяжение и предотвращения образования трещин.

Надеюсь, вы лучше понимаете, что такое арматура, когда и где ее использовать, и лучше подготовлены к планированию своего проекта.
