Расчёт свайного ростверка для свайного фундамента, примеры, формулы

Долговечность и надежность свайного ростверка зависит не только от соблюдения технологии его монтажа, но и от правильных расчетов. Все полученные результаты проверки переносятся на проект, который передается строителям.

Оглавление:

  • Расчет свайного фундамента с ростверком

  • Как делается расчет

  • СНИП для проведения полного расчета свайного ростверка

  • Что учитывается при расчетах

  • Пример расчета

Основные правила расчёта свайного ростверка, формулы и СНИП нормативы, полная информация далее на странице.

Расчет свайного фундамента с ростверком

Для проведения расчетов такого плана следует обращаться к специалистам, специализирующихся в этом профиле. Перед этим проводятся геологические изыскания, позволяющие разработать проект, соответствующий почве на стройплощадке.

Совет эксперта! Если работы по геодезическому изысканию проведены не будут, то произвести точные расчеты основания с ростверком будет невозможно. Объясняется это тем, что несущая способность определяется только на основании силы сопротивления почвы.



Рис: Схема свайно-ростверкового фундамента

Для проведения изысканий на участке бурится отверстие в почве для ее пробы и анализа. Только потом можно проводить важные расчеты.

При разработке проекта учитываются такие параметры по сваям:

  • Глубина погружения.

  • Диаметр сваи.

  • Количество свай.

  • Схема их расположения.

По ростверку:

  • Форма ростверка (3 вида: высокий, повышенный, низкий).

  • Диаметр.

  • Устойчивость на изгиб и продавливание.

  • Метод армирования.

Рис: Схематическое положения ростверка свайного фундамента

Совет эксперта! Определить высоту ростверка следует исходя из веса будущего сооружения и уровня пучинистости грунта.

Как делается расчет

Существует 2 группы, благодаря которым происходит расчет свайного фундамента.

  • Прочность используемых материалов, несущая способность почвы и оснований.

  • Осадка вследствие трещин, нагрузки вертикальной и движения свай.

Процесс проектирования по указанным предельным выполняется при помощи следующих формул.

Устойчивость к продавливанию:

Устойчивость на изгиб:

Устойчивость к поперечным нагрузкам:

СНиП для проведения полного расчета свайного ростверка

За основу берется два СНиПа:

  • Для ростверка СНиП №2.03.01.

  • Для свай СНиП №2.17.77.

Совет эксперта! Соблюдение всех рекомендаций в СНиПе является обязательным условием.

Что учитывается при расчетах

Крайне важно учитывать такие аспекты:

  • Все предполагаемы нагрузки и воздействия по СНиПу.

  • Несущая способность опор и основания на основе особых и сочетаемых нагрузок.

  • Сочетание всех используемых материалов с почвой на стройплощадке. В этом случае берутся во внимание геодезические изыскания на предмет исследования почвы и динамических/статических испытаний ЖБИ свай. Опять же, в расчет берутся показания в СНиП.

  • Обращается внимание на тип свай, они могут быть висячими или стойки. Обязательно учитывается общий вес. Не менее важны и нагрузка воздушных масс.

  • В процессе расчетов, основание с ростверком представляет собой единой рамной конструкцией. Она должна воспринимать нагрузку по вертикали и горизонтали. Также изгибающая сила.

  • Если почва сложная (грунтовые воды очень высоко и тому подобное), а проектная нагрузка высокая, то учитывается негативная сила трения в процессе осадки строения.

  • Учитываются и другие немаловажные факторы при проектировании. Особенно те, которые непосредственно связаны с разными грунтами.

Пример расчета

Предлагаем рассмотреть пример расчета ростверкового фундамента на основе свай. Хотя в интернете есть множество подобных расчетов, если вы не имеете достаточного опыта в этом вопросе, то будет крайне сложно со всем разобраться. Хотя и так, лучше обращаться к профильным специалистам, но для общего понимания стоит узнать важные детали.

Так, учитываются при расчетах следующие данные:

  • Масса постройки. Чтобы получить конкретную и точную сумму массы, то необходимо сложить массу каждого элемента строения, а, в частности: стены, стяжка пола, стропильная система, кровля, перекрытия и прочее. Для определения этой суммы необходимо использовать средний показатель конкретного строительного материала.

Рис: Вес конструктивных элементов здания

  • Полезная нагрузка. В этом случае учитывается вся создаваемая нагрузка от мебели, отделки стен, бытовых приспособлений, количество проживающих человек и тому подобное. Согласно установленным нормам, на 1 м2 приходится нагрузки до 100 кг на перекрытие.

Совет эксперта! Определение полезной нагрузки происходит путем умножения площади перекрытия на 100 кг.

  • Снеговая нагрузка. Для этого используются данные и нормативы для конкретного региона страны. Полученную сумму необходимо умножить на площадь всей крыши.

Рис: Карта снеговых нагрузок РФ

  • Вся нагрузка на фундамент строения. В этом случае следует сложить всю массу будущего строения, нагрузку от снега в вашем регионе и полезную нагрузку. Полученный результат умножается на коэффициент надежности 1,2 (для жилого дома).

  • Грузонесущая способность ЖБИ свай. Подобные расчеты выполняются согласно следующей формуле на основании геологических изысканий:

  • Сколько будет опор и какая их длина. Для этого необходима информация обо всей предполагаемой нагрузке на будущее основание. Что касается длины, то она вычисляется, отталкиваясь от характера почвы. Всегда к полученному результату следует добавить 400 мм по длине.

  •

  • Это позволит выполнить сопряжение ростверка со сваями. Что касается шага между опорами, то преимущественно шаг колеблется от 2 до 2,5 метров. Свая всегда устанавливается по углам и в местах соединения стен.

Рис: Схема заглубления ЖБ свай

  • Расчет ростверка. Итак, все расчеты выполняются согласно предоставленным формулам.

Совет эксперта! Помните, самостоятельно делать такие расчеты не рекомендуется, необходимо обращаться исключительно к профильным специалистам, которые имеют опыт в этом вопросе.

В большинстве случаев ростверк имеет сечение 400×300 мм. Для изготовления бетона используется цемент М200 и 300. Для армирования применяются прутья А2 и 1 Ø10-15 мм.

В нашей компании работает команда высококвалифицированных специалистов, которые обладают достаточным опытом по разработке свайного фундамента с ростверком. При этом учитываются все ГОСТы и СНиПы. За счет этого достигается высочайшее качество и надежность построенного строения.

Поможем с расчётами и работами по свайному фундаменту

Мы опытная компания по погружению железобетонных свай и шпунтов, с большим парком техники и большим количеством сданных объектов. Поможем Вам с возведением свайного фундамента любой сложности, примеры наших работ на фото. Видео наших работ. Ждём Вашего обращения по заявке:

Оставить заявку

Расчет свайного фундамента

На странице представлена технология расчетов фундаментов на железобетонных сваях. Вы узнаете, какие нормативы СНиП регулируют расчет свайного фундамента с ростверком и как реализуется этот процесс на практике.

Оглавление:

  • Расчет свайного фундамента с ростверком
  • Как производится расчет свайного фундамента
  • Расчет свайного фундамента СНиП
  • Что учитывается при расчете свайных фундаментов
  • Пример расчета свайного фундамента

Для того чтобы свайный фундамент был надежен и долговечен, необходимо профессионально производить его расчет. Результаты расчета свайного фундамента (ростверка) отражаются в проекте и являются обязательными для исполнения строителями. Наша компания осуществляет забивку свай для свайных фундаментов в строгом соответствии со строительными нормами и на основании проекта.

Расчет свайного фундамента с ростверком

Расчетом свайно-ростверковых фундаментов занимаются профильные специалисты — инженеры-проектировщики. Выполнению расчетов предшествуют геодезические изыскания на строительной площадке, которые дают проектировщикам необходимую исходную информацию о характеристиках грунтов на объекте.

Важно: без реализации геодезического анализа почвы на объекте проектирование ростверкового фундамента не может быть выполнено правильно, поскольку ключевой параметр  фундамента — его несущую способность, можно рассчитать только на основании силы сопротивления грунта.

Рис: Схема свайно-ростверкового фундамента

Процесс геодезии участка начинается с бурения пробных скважин, из которых забирается керн (проба) почвы для дальнейшего анализа в лабораторных условиях. На основе полученных данных производится расчет следующих параметров фундамента.

Свайная часть:

  • Требуемая глубина заложения опор;
  • Диаметр опор;
  • Общее количество опор в фундаменте;
  • Схема размещения свай.

Ростверковая часть:

  • Конфигурация ростверка — низкий, повышенный, высокий;
  • Сечение ростверка;
  • Устойчивость конструкции к нагрузкам на изгиб, продавливание;
  • Способ армирования обвязки.


Рис: Схема положения ростверка фундамента

Важно: высота размещения ростверка выбирается исходя из степени пучинистости почвы на объекте и веса возводимого здания — легкие дома на склонном к пучению грунте строятся на высоких (поднятых на 20-30 см. над уровнем почвы) ростверках, в нормальных грунтах обвязка укладывается на поверхность почвы, при необходимости обустройства технического подпола либо цокольного этажа, ростверк размещается ниже глубины промерзания почвы.



Как производится расчет свайного фундамента

Производство расчетов свайных фундаментов и оснований выполняется по предельным состояниям 1-й и 2-й группы.

К первой группе предельных состояний относятся:

  • прочность материалов, из которых изготовлены сваи и свайные ростверки
  • несущая способность грунта
  • несущая способность оснований, в случаях наличия значительных горизонтальных нагрузок

Смотрите так же:

  1. Характеристики шпунта
  2. Фундамент с ростверком на сваях



Ко второй группе предельных состояний относятся:

  • осадки свайных оснований от вертикальных нагрузок
  • перемещения (или горизонтальные повороты) свай вместе с окружающим грунтом при наличии горизонтальных нагрузок и моментов
  • образование или раскрытие трещин в железобетонных конструкциях свайных фундаментов.

Проектирование свайного ростверка по вышеуказанным предельным состояниям ведется по следующим формулам.

Устойчивость к продавливанию угловой сваей: , где:

  • Fаi — нормативная нагрузка на угловую свайную опору;
  • h01 — высота обвязки в месте стыковки с угловой сваей;
  • Uі — сила нагрузки, образуемой давлением сваи на ростверк;
  • Ві — расчетный коэффициент, который определяется на основании формулы Ві = К(Hоі/Соі).

Устойчивость к нагрузкам на изгиб:  и , где:

  • Мхі, Муі — действующие на ростверк изгибающие моменты;
  • Fі — нормативна нагрузка на свайные опоры;
  • Хі, Уі — расстояние между нижней гранью ростверка и осями свайных опор;
  • Мfx, Мfy — действующие на ростверк изгибающие моменты местного типа;

Прочностная устойчивость к поперечным нагрузкам:   :

  • Q — нормативная устойчивость свайных опор, размещенных вне части ростверка, испытующей наибольшие поперечные нагрузки;
  • b — ширина обвязки;
  • Rbt — сопротивление обвязки к нагрузкам на растяжение по материалу;
  • Ho — высота обвязки;
  • С — расстояние от нижнего контура ростверка до оси свайной опоры.

Расчет свайного фундамента СНиП

Проектирование свайного фундамента ведется на основании двух нормативных актов:

  • Ростверк рассчитывается согласно рекомендаций СНиП №2. 03.01 «Конструкции из бетона и железобетона»;
  • Сваи рассчитываются по СНиП №2.17.77 «Свайные фундаменты».

Важно: соблюдение положений вышеуказанных строительных документов при проектировании свайно-ростверковых фундаментов обязательно.

Что учитывается при расчете свайных фундаментов

Итак, рассмотрим, какие аспекты при расчете свайных фундаментов принимаются в учет:

  • Все возможные нагрузки и воздействия на свайный фундамент рассчитываются на основании СНиП, при этом указанные значения умножаются на так называемый коэффициент надежности, определенный в «Правилах учета степени ответственности зданий и сооружений при проектировании конструкций».
  • Несущая способность сваи и свайного фундамента рассчитывается как на основные сочетания нагрузок, так и особые.  Расчет по деформациям производится на основные сочетания.
  • В расчетах используются расчетные значения характеристик применяемых материалов и грунтов на строительной площадке (на основании исследований грунтов и проведенных статических или динамических испытаний свай), исходя из значений, указанных в СНиП.
  • Кроме того в обязательном порядке учитываются тип используемых свай (сваи-стойки или висячие сваи), их собственный вес и показатели ветровых (креновых) нагрузок.
  • При расчетах фундамент с ростверком на сваях рассматривается, как единая рамная конструкция, воспринимающая как вертикальные, так и горизонтальные нагрузки, и изгибающие силы.
  • При значительных проектных нагрузках и в условиях сложных грунтов, в том числе с высоким уровнем грунтовых вод, в расчетах учитываются и отрицательные силы трения при осадке здания.
  • Есть и другие аспекты, связанные с различными грунтами и их состоянием, которые также учитываются в расчетах.

Пример расчета свайного фундамента

Пример расчета свайного фундамента можно легко найти в интернете, однако он изобилует специфическими формулами и символами, в которых неподготовленному человеку разобраться весьма проблематично, да и ни к чему – это дело специалистов.

В качестве примера приводим алгоритм расчета свайно-ростверкового фундамента:

  • Расчет массы строения;

 Чтобы определить массу здания необходимо отдельно рассчитать вес каждого конструктивного элемента дома  (кровли, перекрытий, стен, стяжки, стропильной системы). Делается это исходя из размеров конструктивных частей зданий и усредненного веса одного квадратного метра стройматериалов.

Рис: Вес конструктивных элементов здания

  • Расчет полезных нагрузок;

К полезным нагрузкам относится вес мебели, декоративной облицовки стен, людей и предметов, находящихся в доме во время эксплуатации сооружения. Согласно действующим строительным нормативам, величина эксплуатационной нагрузки составляет 100 кг на 1 м2 перекрытия жилого здания.

Важно: нагрузка высчитывается посредством умножения совокупной площади перекрытий дома (с учетом всех этажей) на 100 кг.

  • Расчет снеговых нагрузок;

Необходимо определить, какая нормативная снеговая нагрузка приходится на ваш регион, и умножить полученную величину на площадь кровли здания.

Рис: Карта снеговых нагрузок РФ

  • Определение совокупных нагрузок на фундамент;

Суммируем массу здания, полезную и снеговую нагрузку и умножаем полученную величину на коэффициент надежности. Для жилых зданий его величина составляет 1,2.

  • Определение грузонесущей способности сваи;

Исходя из полученных в результате геодезических изысканий характеристик грунтов высчитываем несущую возможность одной железобетонной сваи по формуле:

  • Определение количества свай в фундаменте и требуемой длинны опор.

Чтобы рассчитать количество свай делим совокупные нагрузки, действующие на основание, на грузонесущую способность одной сваи.

Длина свай определяется исходя из типа грунтов на объекте. Опорная подошва опоры должна вскрывать неустойчивые верхние пласты грунта и углубляться  не менее чем на 1 метр в высокотвердые песчаные либо глинистые породы.

Рис: Схема заглубления ЖБ свай

К требуемой длине добавляются 40 см., необходимые для сопряжения свай с железобетонным ростверком. В фундаменте сваи размещаются с шагом в 2-2.5 метров, по одной опоре устанавливается на углах дома и в точках пересечения его стен.

  • Расчет ростверка

Расчет ростверка выполняется по указанных в предыдущем разделе статьи формулам. Рекомендуем доверить проектирование обвязки профессионалам, поскольку самостоятельно произвести правильные расчеты, не обладая должным опытом, невозможно.

Наиболее часто используемое сечение ростверка — 40*30 см. Тело обвязки формируется из бетона марок М200 и М300, конструкция дополнительно армируется продольно-поперечным каркасом из прутьев арматуры А2 и А1 (10-15 мм. в диаметре).

Наша компания производит свайные работы, в том числе испытания свай, в строгом соответствии с расчетными данными и СНиП. Тем самым обеспечивается высокое качество результатов и надежность построенного свайного фундамента.

Получить детальную консультацию по погружению свай вы можете у наших специалистов, предварительно заполнив форму:

Так же рекомендуем посмотреть:

  1. Усиление свайного фундамента
  2. Погружение железобетонных свай




Наша компания занимается свайными работами — обращайтесь, поможем!



Столбчатый и свайный фундамент

Расчет количества материала влияет на фундамент


Выбор типа столбчатого фундамента

Это могут быть стойки с круглым или прямоугольным основанием. И с круглой или прямоугольной основной частью.

Укажите размеры в миллиметрах

B — Ширина или диаметр.
H — Высота основной части.

A — Базовая стойка. Если куча без причины, то не используйте этот размер.
D — Ширина или диаметр основания.

D1 — Длина прямоугольного основания.
B1 — Ширина для прямоугольного столба.
При круглых сечениях эти размеры не участвуют.

Размеры влияют на фундамент

X — Ширина основания.
Y — Базовая длина.

X1 — Количество стоек, включая стойки по углам.
Y1 — Количество постов, включая посты по длине по углам.

S — Если флажок установлен, то будут вычисляться столбцы, равномерно заполненные. Если нет, то только посты по периметру базы.

Размеры ростверка

Е — Балка ростверка.
F ​​ — Высота ростверка.
Если расчет монолитного ростверка не нужен, не используйте эти размеры.

Арматура

ARM1 — Количество арматуры в одном столбе.
ARM2 — Количество рядов в ленточном ростверке.
ARMD — Диаметр клапанов. Всегда в миллиметрах.
Если не требуется, установите это значение на 0.

Укажите количество цемента для изготовления одного кубометра бетона. В килограммах.
Укажите пропорции для изготовления бетона, по массе.
Эти данные в каждом случае разные.
Это зависит от марки цемента, размеров щебня и технологии строительства.
Спросите их поставщиков строительных материалов.

Для расчета сметной стоимости строительных материалов укажите их цены.

Программа автоматически вычисляет:
Расстояние между опорными столбами и их количество.
Бетонный объем для одного столба, отдельно для верха и низа.
Количество бетонных ростверков.
Длина и вес приспособления.
Стоимость стройматериалов для монолитного свайного фундамента с эффектом, или ростверка.
Чертежи дадут общее представление и помогут при проектировании свайных фундаментов.

Для бань и домов без подвала, домов со светлыми стенами и домов из кирпича, где применять ленточный фундамент неэкономично, чаще применяют столбчатый фундамент. Его расчет трудоемок, но с нашими расчетами не займет у вас много времени. Все, что вам нужно сделать, это заполнить соответствующие поля согласно инструкции, и вы получите информацию о необходимых для строительства материалах, узнаете их количество и общую стоимость.

Краткое описание

Фундамент пирса имеет вид колонн, которые объединяются с помощью ростверка. Эти столбы располагаются по углам будущего строения, а также в местах пересечения стен, под несущими или просто тяжелыми стенами, балочными перекрытиями и конструкциями. В местах, где нагрузка наибольшая. Фундамент служит для усиления фундамента пирса и армируется перемычкой между стойками.

Где не применяется Pier Foundation

Использовать столбчатый фундамент не рекомендуется там, где имеются подвижные или слабые грунты, например торфяные или водонасыщенные глинистые грунты. Не используйте этот тип фундамента и в местах, где не было резких перепадов.

Преимущества

Фундамент Pier имеет ряд преимуществ, делающих его оптимальным решением при строительстве частного дома. Он дешевле ленточного или ростверкового фундамента, более экономичен по расходу строительных материалов и затрат на строительство, дает меньшую усадку и уменьшает общую площадь фундамента. Фундамент эффективно противостоит разрушительному воздействию морозного пучения грунта.

Материалы

В зависимости от веса и этажности дома следует подбирать и материалы для изготовления фундамента. Это камень, кирпич, бетон и железобетон. В зависимости от типа материала выбирается и минимальное сечение столбов. Так, для бетонных столбов размер сечения должен быть не менее 400 мм, для каменных не менее 600 мм, для каменных 380 мм, если он находится выше уровня земли, и на 250 мм при применении забирки с перевязочным приемом.

Строительство фундамента

Прежде чем приступить к строительству, необходимо выяснить глубину промерзания грунтов, тип и состав грунта, поэтому нужна ли замена и уровень грунтовых вод, а также выявить необходимость дренажа и гидроизоляции.

Строительство фундамента пирса в 9 последовательных этапов.
1. Подготовка к уборке строительной площадки.
2. Планировка цокольного этажа, где участок размечен по проекту.
3. Копание ям.
4. Установка опалубки для столбов.

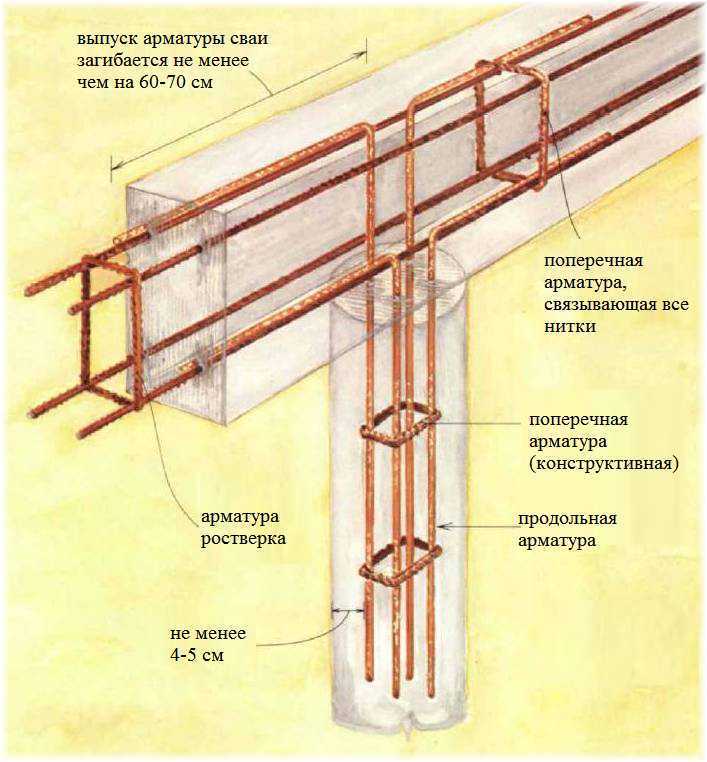

5. Установка арматуры.
6. Заполняет столбы.
7. Изготовление ростверка.
8. Сооружение так называемой забирки или заграждающей стены между столбами.
9. Мероприятия по гидроизоляции фундамента.

Важные моменты

Если Дом строится на пучениях, нельзя откладывать начатое строительство. Если оставить пустой фундамент на зиму, он может деформироваться.
Просто промокшие ступни бетона должны осесть в течение 30 дней. В этот период загружать их не рекомендуется.
Для изготовления бетона оптимально подходит цемент марки М400, а в качестве засыпки мелкий щебень и крупнозернистый песок.

Свайный фундамент Значение, использование, типы, пригодность, конструкция и схема

Что понимается под свайным фундаментом?

Свая представляет собой тонкий конструктивный элемент, площадь поперечного сечения которого очень мала по отношению к его длине. Это глубокий фундамент, где глубина больше, чем ширина. Он используется, когда мелкозаглубленный фундамент не может поддерживать конструкцию.

Использование свай (необходимость свайного фундамента.)
  •  Передача нагрузки на прочные и или менее сжимающие слои.
  • Передача нагрузки в слабом грунте за счет трения между сваей и грунтом.
  • Компактный рыхлый зернистый грунт.
  • Обеспечьте фундамент и наклонные силы от устоя моста и подпорных стен.
  • Перенос подъемной силы.
  • Укрепите грунты под фундаментом машины, чтобы контролировать как амплитуду вибрации, так и собственную частоту системы.

Важно для Вас: Цементобетонные сваи |Монолитные бетонные сваи |Сборные железобетонные сваи

Типы свай:

  1. По функциональному назначению

 (ii ) висячие сваи. (iii) комбинированные несущие и висячие сваи.

  1. На основе свайных материалов
  • деревянные сваи (ii) бетонные сваи (iii) стальные сваи

(c)  в зависимости от способа установки

  • Сборная свая (ii) монолитная свая (iii) винтовая свая (IV) стальной профиль (v) буронабивные и монолитные сваи.
Сборные железобетонные сваи:

Сборные железобетонные сваи изготавливаются на заводе, а затем вбиваются в землю. Скважину выкапывают в земле, вставляя стальную оболочку. Если оболочка остается на месте, она называется сваей. Если оболочка удалена, она называется безоболочечной сваей. Сборные железобетонные сваи могут быть коническими или параллельными. Они бывают разных форм, включая квадратные, восьмиугольные и круглые. Подробнее читайте здесь [Сборные железобетонные сваи]

Расчет свай:

Расчет свай включает определение сечения, продольное армирование, поперечное армирование.

1.

Сечение:

Сборные железобетонные сваи могут быть круглыми, квадратными или восьмиугольными в сечении. Минимальный размер сборной сваи составляет 250 квадратных мм, а максимальный размер менее 600 мм.

В зависимости от длины свай можно принять следующие размеры поперечного сечения: –

  • Длина до 10 м – 250 мм (квадрат)
  • Длина от 10 до 12 м – 300 мм (квадрат)
  • Длина от 12 до 15 м – 350 мм (квадрат)
  • Длина от 15 до 18 м – 400 мм (квадрат)
  • Более 18 м – 450 мм (квадрат)

2. Продольная арматура:

Согласно IRC 78 площадь продольной арматуры должна быть не менее следующего условия:-

(i) Для свай с длина, в 30 раз превышающая наименьшую поперечную ширину = 1,25 %

(ii) Для свай, длина которых в 30–40 раз превышает наименьшую ширину = 1,50 %

(iii) Для свай, длина которых в 40 раз превышает наименьшую ширину = 2 %

(c)  Боковая арматура:

  • Они дополняют устойчивость к нагрузкам при вождении, поэтому имеют большое значение. Они должны быть в виде петель, спиралей или звеньев.
  • Минимальный диаметр должен быть не менее 6 мм.
  • На расстоянии около 3-х связей наименьшей ширины или диаметра от каждого конца сваи объем боковой арматуры должен быть не менее 0,6 % от общего объема.
  • В теле сваи боковая арматура не должна составлять 0,2 % от общего объема.

1. Концевая опорная свая: используется для передачи нагрузки через воду или мягкую почву на подходящий несущий слой)

2. Висячая свая: используется для передачи нагрузки по периметру фрикционного грунта

3. Уплотняющая свая: используется для уплотнения рыхлого гранулированного грунта и, таким образом, увеличивает несущую способность сваи

4. Натяжная свая: для защиты конструкции за счет подъемного давления

5. Анкерная свая: для крепления к горизонтальному бассейну

6. Кормушка или свая типа «дельфин»: используется для защиты конструкции в воде от ударов кораблей или других плавучих объектов

7. Улучшенная свая: эта свая используется для сопротивления наклонной силе

Пример:- Simplex, Franki, Vibru, Mc-Arthurs, сборный железобетон, шпунт.

При следующих обстоятельствах используются свайные фундаменты:

(a) Когда твердые грунты встречаются на большой глубине и применение насыпного фундамента экономично.

(b) Когда обеспечение ростверка и ростверка обходится дорого.

(c) Когда на фундамент должны восприниматься сосредоточенные тяжелые нагрузки.

 (d) Когда глубина размыва в русле реки очень велика.

(e) Когда верхний слой почвы сжимаем.

Пригодность свайного фундамента

  • Ростверковый и ростверковый фундамент невозможен
  • Перенос большой временной и статической нагрузки
  • Сезонные колебания грунтовых вод Таблица
  • В морских сооружениях

ВЫБОР ТИПА СВАЙ

На выбор типа свай влияют следующие факторы:

материалы

(d) Глубина грунтовых вод

(e) Доступное время

(f) Возможность повреждения сваи во время забивки.

(ж) Стойкость сваи к твердому слою во время забивки.

Рис.2. Pier Pile Foundation

(h) Наличие кислот, солей и т. д. в почвенной воде, которые могут повлиять на материал сваи.

(i) Будет ли свая находиться под водой или над водой и т. д.

Рис.2. показана опора, построенная на группе свай или опор свайного фундамента.

Важно для вас: Фундамент кессона: конструкция, типы, схема, преимущества и применение

ЗАБИВАНИЕ СВАЕВ

Для забивки сваи на необходимую глубину необходимо следующее оборудование.

1. Свайная рама

2. Тросы

3. Свайный молот

4. Лебедки и т.д.

  1. Свайная рама.

Представляет собой стальную конструкцию высотой от 10 м до 25 м. Внизу у него есть платформа для поддержки двигателей и инструментов, необходимых для забивки сваи, и место для стояния машиниста и т. Д. Промежуточные платформы обеспечивают место для рабочих, чтобы стоять во время забивки сваи.

  • Свайный молот.

 Это инструмент, который наносит удары по верхушкам свай для забивания их в землю.

Молоты могут быть следующих типов:

   ( а) Падающие молоты

(b) Паровые молоты одностороннего действия

(d) Дизель-молоты

(д ) Паровые молоты дифференциального действия

(f) Вибраторы

  • Отбойные молотки.

Это простые гири весом от 1,0 до 40 тонн. Они поднимаются вручную и падают с высоты от 15 м до 6,0 м прямо на сваю, которая вбивает сваю в землю.

  • Паровые молоты одностороннего действия.

Эти молоты поднимаются с помощью пара или сжатого воздуха и падают на вершину сваи под действием силы тяжести. Такие молотки могут давать до 60 ударов в минуту.

  • Паровые молоты двойного действия.

В этих молотах подъем и опускание осуществляется с помощью пара или сжатого воздуха. Вес молота около 500 кг. но из-за падения под действием пара и силы тяжести эффективный вес молота получается около 3000 кг. Эти молотки дают от 100 до 200 ударов в минуту. В настоящее время такие молотки используются чаще всего.

  • Дизель-молот.

Это небольшой, легкий, автономный молот самодействующего типа. Для работы требуется небольшой дизельный двигатель. Они мобильны и их можно легко переносить из одного места в другое.

  • Паровые молоты дифференциального действия.

Молот этого типа обладает преимуществами паровых молотов как одностороннего, так и двустороннего действия. Обладает высотой падения и весом одиночного молота и количеством ударов, что I молоток двойного действия

(f) Вибромолот.

Эти молоты производят сильные вибрации, которые передаются на молоты, используемые для забивания шпунтовых свай. Они забивают более 40 м шпунта в минуту.

3. Поводки: Используются для направления молота и свай во время забивки.

4. Лебедки: Они используются для подъема и опускания свай и т. д.

НЕСУЩАЯ МОЩНОСТЬ СВАЙ

Несущая способность сваи представляет собой статическую продольную нагрузку, которую можно безопасно выдержать. Его можно определить следующим образом:

1. По формуле динамического погружения сваи:

3. По фактической нагрузке

2. По статической формуле

1. По динамической формуле

)/ (S+ 0,254 P/W)

(ii) Формула Engineering News для парового молота.

R= ( 16,65 WH)/ (S+2,54)

Вам интересно: Фундамент скважины: значение, преимущества, типы, компоненты и схема

(iii) Формула Engineering News для ударного молота.

R= (16,65 WH)/ (S+2,54)

Где,

R= Допустимая безопасная нагрузка на сваю в кг.
