Расчет плиты по профлисту: расчет и особенности монтажа, этапы монтажа

какие характеристики следует учитывать, формулы и примеры подсчета для монолитных плит с несъемной опалубкой из профнастила

В настоящее время все больше частных застройщиков выбирают в качестве перекрытий монолитные плиты с несъемной опалубкой из профнастила.

Подобное решение является особенно удачным для домов со сложной планировкой, нестандартными пролетами и большим числом технологических проемов.

Преимущества этой конструкции сегодня бесспорны. Кроме того, она выполняет роль дополнительной армоконструкции, не давая бетонному раствору растекаться при заполнении ребер жесткости, что в целом значительно повышает прочностные свойства железобетонной конструкции.

Содержание

• 1 Зачем это необходимо делать?
• 2 Какие характеристики следует учитывать?
• 3 Методики подсчета
  • 3.1 Формулы и примеры
• 4 Возможные ошибки и сложности, их последствия
• 5 Заключение

Зачем это необходимо делать?

Все перекрытия относятся к несущим конструкциям, поэтому прочностные характеристики влияют на работоспособность всего строительного объекта. Они принимают на себя нагрузки, возникающие при эксплуатации строения.

Их подразделяют на постоянные, в которые входит весовая нагрузка перекрытия и временные, возникающие в процессе обслуживания дома: мебель, оборудование и проживающие люди.

Если конструкция не сможет нести вышеперечисленные нагрузки, она начнет прогибаться сверх установленного нормативом размера, а если процесс не стабилизируется, произойдут разрушения не только перекрытий, но и стен дома.

Поэтому монтажные работы по установке такого монолитного сооружения начинают с расчета, который проводится в рамках проектирования строительного объекта с соблюдением всех нормативных актов:

• СНиП 2.03.01-84.
• СНиП II-2381.
• Рекомендации по проектированию монолитных ЖБ перекрытий со стальным профилированным настилом.

Расчет данной конструкции базируется на определении допустимых нагрузок и максимального прогиба плиты, зависящих, от ее веса и размера.

По полученным предельным показателям определяют размеры несущих балок, толщину конструкции и площадь сечение армирования.

На самом деле этот расчет является довольно сложным, трудоемким и ответственным. Перекрытия не допускают даже малейших ошибок, в связи, с чем современные проектировщики выполняют его с применением серьезных строительных программ, особенно для многоэтажных зданий.

Какие характеристики следует учитывать?

Начинают с точных замеров характеристик площади перекрытия. Далее предварительно устанавливают его толщину, параметры профлиста, размер несущих балок и их количество. После этого выполняют сбор нагрузок на плиту: постоянных и временных.

На выбор межбалочного расстояния влияет размер глубины гофры, ее увеличение вызывает рост объема заливаемого бетона. Поэтому потребуется чаще устанавливать балки. Специалисты подтверждают, что для 3-х метрового пролета потребуется профлист с толщиной не ниже 1 мм.

Внимание! Размеры арматуры и ширину перекрытия выбирают на основании расчетов нагрузки на нее. Толщина плиты будет зависеть длины пролета и принимается от 80 до 250 мм.

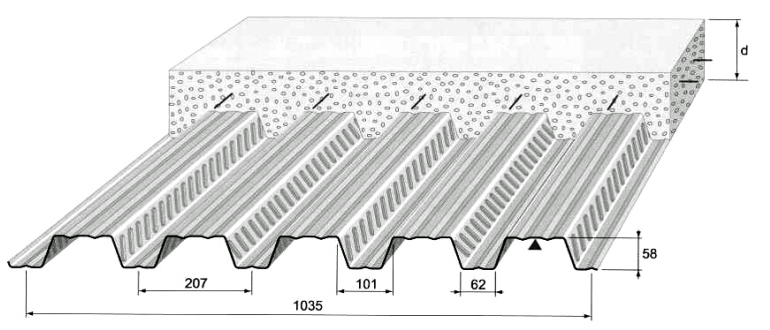

Рекомендации по выбору профлиста для создания безопалубочного монолитного перекрытия:

1. Наиболее предпочтительная марка металлопрофиля Н57/Н60/Н75/Н114, придающие покрытию вспомогательные ребра жесткости с высочайшими армирующими возможностями, которые гарантируют ей высокую прочность при наименьшей толщине, поскольку вес монолитной плиты снижается, что разгружает несущие стены и фундамент дома.
2. Толщину металлопрофиля принимают от 0,6 до 1,1 мм. Чем выше, тем прочнее конструкция, наиболее часто застройщики приобретают листы 0,9 мм и с волной 60 мм.
3. Также нужно правильно подобрать защитное покрытие. Наиболее надежные в эксплуатации листы с покрытием «пурал» со сроком эксплуатации выше 40 лет, устойчивые к температурным скачкам, химическим и механическим воздействиям.

При устройстве монолитного перекрытия используют листы без малейших дефектов, они не должны лопаться при сгибании, а напротив быстро восстанавливать свою форму.

Методики подсчета

Существует две методики определения допустимых размеров ЖБ плиты по профнастилу.

1. При выполнении первой характеристику конструкционных элементов плиты задают предварительно: толщина плиты, номер двутавра, шаг несущих балок и параметры арматуры, после чего выполняют расчет на допустимость этих элементов к несению нагрузки.

   Таких расчетов может быть несколько, каждый раз расчетчик принимает новый типоразмеры конструкции, пока они не будут соответствовать минимально необходимым показателям.

2. Вторая методика менее продолжительная, расчет начинают с размеров плана перекрытия, затем принимают шаг балок и толщину перекрытия, собирают нагрузки и выполняют расчет конструкции с определением минимального сечения армирования и шага арматуры в сетке.

   Если необходимо, корректируют шаг балок и толщину перекрытия, пока не будут получены наиболее экономичные показатели.

Формулы и примеры

Для примера можно взять помещение в плане 3,02×10,64 м. Временная нагрузка принимается согласно требованиям базового СНиП 2.01.07, изданного 1985 года равной 150 кг/м². Характеристики плиты по сопротивлению бетона Rb = 7,71 МПа и арматуры Rs = 366 МПа берутся по таблице СНиП 2.03.01, изданного 1984 года.

Число балок принимается 6 шт. с расстоянием между ними:

L=10,64:6 = 1.77 м.

Выполняют расчет минимальной толщины конструкции:

L/35= 1.77/35=0.050.

Выбирают 80 мм, величину просвета от армоконструкции до верхнего среза монолитной поверхности — 35 мм.

Выполняют сбор нагрузок, на 1 м² монолитной конструкции. Постоянная нагрузка, рассчитывается по формуле:

qр=qн x К, кг/м²

в том числе:

• собственный вес монолитной конструкции: 200 x 1.2 = 240;
• от стяжки — 60 мм: 110×1.2 = 132;
• от перегородки: 300×1. 2 = 360.

Временная нагрузка:

• 150×1.3 = 195.
• Всего — 927 кг/м².

С запасом принимают:

• qр = 1000 кг/м²,
• qн = 1000:1.1=900 кг/м².

Далее определяют расчетный момент по изгибу плиты:

М= qр x L2 /11 = 1000×22/11 = 363 кг.м

Для среднего пролета плиты:

М = qн x L 2 /8=1000×22/8 = 500 кг.м

Поскольку плита имеет толщину менее 150 мм, допускается выполнять только нижнее армирование при соблюдении условий: m ≤ R. Поскольку предпочтительнее применять арматуру АIII, находят по таблицам для бетона В15 значение R = 0,440.

m = M/Rbbh30=500000/770000x1x0.0452 = 0.320

Где:

• b = 1.0 м – по условиям расчета ширина полосы монолитной конструкции;
• h0 = 0.08 – 0.034 = 0.046 м – от верха перекрытия до центра сечения арматуры.

Условие выполнимо, поскольку полученный результат αm = 0,320 ниже нормативного показателя αR = 0,440.

Из таблиц находят данные по ζ = 0,800 при αm = 0,320.

Теперь можно установить площадь сечения арматурной сетки:

Аs = М/(Rs• ζ•h0 ) = 500/(36500000•0,800•0,046) = 0,0003805 м² = 3,80 см².

Согласно таблице принимают арматуру Д = 10 мм с промежутком 200 мм.

Далее определяют погонную нагрузку на несущую балку с L = 2м:

• Мн = 900•2 = 1800 кг/м;
• Мр = 1000•2 = 2000 кг/м.

Балочный пролет — 3.02 2 м с глубиной опирания — 0,2 м.

Lр = 3.02 м+0.2+0.2=3.42 м.

Наибольший момент в балочном сечении балки: Мн = qн x L2 /8.

Мн = 1800•3.422/8 = 2924 кг•м.

Wтр = Мр /1,12R = 2924/(1,12•21) = 124 см³.

По сортаменту подбирают:

• двутавр N 18;
• W = 143 см³;
• I = 1290 см⁴.

Далее проверяют соответствие выбранного двутавра требуемой прочности:

Wтр = Мр/1,12W = 2924/(1,12•143) = 18,25кН/см²,

что менее R = 21 кН/см², поэтому условие выполняется.

Проверяют жесткость балки:

Мн•L/(10EI) = 2924•342/(10•21000•1290) = 0,00369< 1/250 = 0,004.

Условие выполнено, поэтому двутавр N 18 проходит для эксплуатации данной монолитной плиты.

Возможные ошибки и сложности, их последствия

Монолитная плита перекрытия на профнастиле не прощает ни одной ошибки в процессе расчетов. Иначе здание окажется под угрозой разрушения. Это объясняется тем фактом, что нагрузки по балкам передаются на несущие стенки и фундамент.

Основные ошибки, которые допускаются застройщиками железобетонных перекрытий на профлистах:

• выполнен неправильно сбор нагрузок;
• неправильно выбрана марка металлопрофиля;
• использована арматура с низким сечением;
• толщина конструкции не соответствует предельному требованию по прогибу;
• неправильно принят межбалочный шаг и пролет балки;
• малое сечение арматуры, которое не способно обеспечить прочность конструкции.

Важно! Для установки несущих опор желательно применять круглые либо квадратные контуры, а в качестве несущих балок – двутавры либо швеллеры.

Безбалочные варианты монолитных плит применяются исключительно в малоэтажном домостроительстве, профнастил в этом случае обязан иметь большие ребра жесткости свыше 20 мм, например, как у марок НС 35/100.

Заключение

Монолитные перекрытия по металлопрофилю обладают неоспоримыми преимуществами. Они передают свою нагрузку на балки, а вот на стенках, наоборот, они снижаются.

Когда строится массивная коробка на ленточном фундаменте, заводские тяжелые перекрытия приводят к значительной стоимости стройматериалов. При применении профнастила достаточно будет установить колонный фундамент, что сохранит не только личные сбережения, но и существенно сократит время строительства.

Застройщик, который выбрал такую конструкцию, должен помнить, что монолитный профнастил не терпит никаких ошибок. Поэтому нужно предварительно нужно в точности выполнить все расчеты, а при любых сомнениях, лучше обратится к специалистам.

Перекрытие по профлисту

Когда в руки попадает очередной проект дома, невольно, начинаешь думать, что в области индивидуального строительства архитекторы совершенно не стремятся к профессиональному росту и развитию. Бетонные монолитные плиты используются практически в 90% проектов, в остальных 10% монолитный бетон.

Но прогресс и научные достижения не стоят на месте! И на строительном рынке можно приобрести новые и более совершенные материалы для более совершенных технологий перекрытия, достоинства и преимущества которых очевидны. По той причине, что перекрытие по профлисту один из ключевых элементов надежности всей конструкции, требующий наличие сложных грузоподъемных механизмов, она съедает 15 от общей стоимости.

Конструкция и технические требования перекрытия по профлисту

Некоторое время назад в строительстве многоэтажных жилых домов использовались бетонные плиты. И необходимой техникой для их устройства были краны высокой грузоподъемности, не говоря уже о колоссальных усилиях строителей. В наши дни хорошей альтернативой бетонным перекрытиям можно считать перекрытие по профлисту. Таковым данный способ перекрытия стал благодаря меньшему весу и более удобной установке.

Для того, что бы использовать профнастил в качестве монолитной плиты на перекрытие он должен быть достаточно надежным и иметь высокую степень прочности. Для этой цели используется профнастил имеющий технологические отличия, такие как вспомогательные ребра и профиль с большой высотой. Усиленными ребрами в профлистах называется несущее основание.

Требования к показателям плотности профлиста на перекрытие, которые зависят от величины волн, следующие:

— для перекрытия по профлисту необходимое значение высоты волны должно находиться в диапазоне от 57 до 60 мм;

— толщина металлического листка для профнастила на перекрытие должна составлять быть не менее 0,7 мм и не более 1,2 мм.

И необходимо помнить, что на перекрытия между этажами приходятся более высокая нагрузка, нежели на перекрытия чердачных помещений. В соответствии с этим значения для профильного изделия, на перекрытие между чердачной зоной и завершающим этажным помещением, бывают меньше. И обязательно будет наличие предварительных расчетов перед закупкой материала, проводит которые стоит с особой тщательностью.

Перекрытие по профлисту: армирование плиты перекрытия

В случаях, когда в конструкции используют профильное покрытие, как элемент межэтажного перекрытия, в первую очередь необходимо заложить несущие (опорные) балки на стеновом уровне, на котором по плану монтируются перекрытие. Они будут служить опорой для них. На следующем этапе, после установки профнастила, осуществляется его гидроизоляция, для предотвращения контакта с влагой. Для сохранения тепла и дополнительной шумоизоляции помещений укладывается слой утеплителя.

Еще одним немаловажным свойством профлиста для современного застройщика, является удобство и простота установки, не требующая больших технических и физических ресурсов на стройплощадке (таких как грузоподъемные краны). Хватит шуруповерта! Простота установки перекрытия по профлисту, его легкость и прочность сокращают общие сроки возведения конструкции. Что, конечно же, сулит выгоду строительным компаниям.

Увеличение производительности монтажных работ перекрытия по профлисту и экономия финансовых, трудовых ресурсов, требуемых для осуществления данных операций, делает данный вид строительно-ремонтных работ самым оптимальным выбором, на сегодняшний день. Перекрытия по профлисту – залог комфорта и уюта в жилых и производственных зданиях.

Как рассчитать вес стального листа

Чтобы рассчитать вес стального листа, вам нужно ответить на несколько вопросов. Во-первых, с какой сталью вы работаете? Одной из ключевых переменных при любом расчете веса стального листа является плотность. При расчете веса стального листа вы обычно можете сгруппировать стальные листы в три категории с точки зрения их плотности: лист из углеродистой стали и нержавеющей стали, серии 300 и серии 400.

Плотность различных типов толстолистовой стали зависит, прежде всего, от ее химического состава, который варьируется между марками на достаточно небольшие проценты, чтобы не влиять на общую плотность. Например, если вы работаете с углеродистой сталью, вы можете с уверенностью предположить плотность 49.0 фунтов на кубический фут (британская система) или 7,85 тонны на кубический метр (метрическая система), независимо от того, работаете ли вы с A36 или A588.

Загрузить нашу спецификацию конструкционной стали сейчас

Kloeckner Metals является поставщиком полного ассортимента стали и сервисным центром. Загрузите нашу спецификацию конструкционных плит, чтобы увидеть, что Kloeckner Metals регулярно поставляет на склад.

Спецификация конструкционной плиты

Во-вторых, вам необходимо знать размеры плиты, включая длину (L), ширину (W) и толщину (T). Если вы умножите длину, ширину и толщину пластины, вы получите объем. При расчете в имперских единицах это будут кубические футы; при метрическом исчислении это будут кубические метры.

Вот оно! Чтобы рассчитать вес стальной пластины, все, что вам нужно, это четыре единицы информации:

• плотность
• длина
• ширина
• толщина

Важно отметить, что любые расчеты, которые вы делаете, используя стандартные онлайн-калькуляторы металла или выполняя расчеты самостоятельно с этими числами, должны рассматриваться как приблизительные. Они рассчитываются с номинальными размерами и стандартизированными плотностями. На практике фактический вес металла может значительно отличаться от предполагаемого веса из-за различий в допусках и составе, наблюдаемых при производстве.

Расчет веса листа из углеродистой стали

Чтобы рассчитать вес листа из углеродистой стали, вам необходимо знать толщину, ширину, длину и количество. Типичная плотность листа из углеродистой стали составляет 0,284 фунта на кубический дюйм (490 фунтов на кубический фут) (британская система) или 7,85 тонны на кубический метр (метрическая система).

В зависимости от марки Kloeckner Metals обычно поставляет стальной лист шириной 48″, 60″, 72″, 84″, 96″ и длиной от 240″ до 480″, если лист прокатан в прокате (любая длина может быть предоставлена, когда лист нарезается по длине, в рулонах или горячекатаных). Толщина также сильно варьируется в зависимости от марки, но, например, Kloeckner предлагает A36 толщиной от 3/16″ до 12″!

Таким образом, чтобы вычислить вес листового проката A36, имеющего ширину 48 дюймов, длину 96 дюймов, толщину 3/8 дюйма или 0,1875 дюйма, вы должны вычислить:

• Ширина * Длина * Толщина * Плотность = Вес
• 48″ * 96″ * 0,1875″ * 0,284 фунта/дюйм ³ = 245 фунтов

Обратите внимание, что всегда рекомендуется стандартизировать единицы измерения в любом расчете. Kloeckner Metal также предлагает простой калькулятор для листового проката из углеродистой стали, чтобы сделать расчет мгновенно.

Расчет веса пластины из нержавеющей стали (серия 300)

Чтобы рассчитать вес листа из нержавеющей стали серии 300, вам также необходимо знать ширину, длину, толщину и количество. Плотность нержавеющей стали серии 300 составляет 0,289 фунта на кубический дюйм (501 фунт/кубический дюйм) (британская система) или 7,85 грамма на кубический сантиметр (метрическая система).

Kloeckner Metals поставляет нержавеющую сталь марок 304 и 304L в горячекатаном, отожженном и травленном исполнении. 304 и 304 являются наиболее часто используемыми нержавеющими сталями в обрабатывающей промышленности. Это универсальные нержавеющие стали общего назначения из-за их хорошей коррозионной стойкости и формуемости.

Типичная толщина нержавеющей стали 304 и 304L составляет 3/16″, типичная ширина 48″ и 60″, типичная длина 96″ и 120″. Таким образом, чтобы рассчитать вес пластины из нержавеющей стали 304L полосовой мельницы шириной 48 дюймов, длиной 96 дюймов и толщиной 3/16 дюйма или 0,1875 дюйма, вы должны рассчитать:

• Ширина * Длина * Толщина * Плотность = Вес
• 48″ * 96″ * 0,1875″ * 0,289 фунт/дюйм ³ = 250 фунтов

Компания Kloeckner Metal также предлагает простой калькулятор для листов из нержавеющей стали (серия 300), позволяющий мгновенно выполнять расчеты.

Расчет веса листа из нержавеющей стали (серия 400)

Расчет веса листа из нержавеющей стали серии 400 такой же, как и для остальных, только с плотностью 0,28 фунта на кубический дюйм (484 фунта/куб. фут) ( имперская) или 7,8 грамма на кубический сантиметр (метрическая).

Kloeckner Metals поставляет нержавеющую сталь серии 400 класса 409 в горячекатаном, отожженном и травленном исполнении. По сравнению с углеродистой сталью нержавеющая сталь 409 обладает хорошей устойчивостью к окислению и коррозии. Вы часто найдете его в автомобильных выхлопных системах, но из-за его хорошей свариваемости, формуемости и коррозионной стойкости он используется в ряде приложений.

Компания Kloeckner Metal также предлагает простой калькулятор для листового металла из нержавеющей стали (серия 400), позволяющий мгновенно выполнять расчеты.

Влияние плотности на вес стального листа

Как видите, при прочих равных условиях плотность является секретным ингредиентом, определяющим вес стального листа. К счастью, плотности достаточно постоянны, чтобы можно было использовать одно число для целых типов металлических пластин. Этот простой расчет длины * ширины * толщины * плотности — все, что вам нужно для точных расчетов типа обратной стороны салфетки для вашего следующего проекта.

Если вы ищете партнера по производству толстолистового проката из углеродистой и нержавеющей стали, обратите внимание на компанию Kloeckner Metals, общенационального поставщика высококачественного толстолистового проката различных марок и размеров. Мы предлагаем индивидуальные решения для цепочки поставок, быстрый оборот и превосходное обслуживание клиентов. Свяжитесь с нами сегодня для цитаты.

Свяжитесь с нашей квалифицированной командой сейчас

Kloeckner Metals является поставщиком полного ассортимента стали и сервисным центром. Kloeckner Metals сочетает в себе национальное присутствие с новейшими технологиями производства и обработки и самыми инновационными решениями для обслуживания клиентов.

Свяжитесь с нами сейчас
