Расчет ленточного фундамента под забор: как рассчитать бетон, арматуру и построить ленточный фундамент своими руками

Содержание

как рассчитать бетон, арматуру и построить ленточный фундамент своими руками

Ленточный фундамент под забор — хорошее решение: цена его относительно невелика, а надежность на высоком уровне, и он отлично подходит как для забора из профнастила, так и для более прочного и тяжелого, возведенного из кирпича. Что такое ленточный фундамент, какие понадобятся материалы для его строительства,  как рассчитать фундамент и как самому сделать ленточный фундамент для забора, — читайте в нашей статье.

Содержание

Ленточный фундамент

Каждое строение должно обладать двумя главными качествами – прочностью и долговечностью. Именно за эти нюансы отвечает фундамент, который является основой любого строения.

Сэкономив деньги на фундаменте, можно  впоследствии потерять гораздо больше денег: конструкция со временем может начать проседать из-за деформирования почвы.

Забор, возведенный без фундамента, может проседать на каждом своем участке по-разному. Это может стать не только причиной, из-за которой перестанет закрываться калитка или ворота, но также  грозит трещинами и наклоном всей конструкции. Забор с трещинами или наклоном становится небезопасным для дальнейшей эксплуатации. Придется устранять недостатки, а это приведет к материальным затратам.

Что такое ленточный фундамент и его преимущества

Ленточный фундамент представляет собой бетонную ленту, которая проходит по всему периметру забора.

Ширина фундамента обычно 0,25-0,30 метра, а вглубь он уходит на 0,5-0,6 метра. Внутри бетонная лента укреплена металлическими прутьями (арматурой) диаметром от 8 до 10 мм.

Армирование фундамента необходимо для того, чтобы бетон не разрушался под воздействием нагрузок, которые могут быть неравномерными.

Именно поэтому ленточный фундамент – это цельная армировано-бетонная несущая опора, которая полностью исключает возможность проседания возведенной конструкции.

Такая железобетонная конструкция фундамента:

  • прочна;
  • долговечна;
  • надежна;
  • относительно недорога.

Материалы для строительства ленточного фундамента

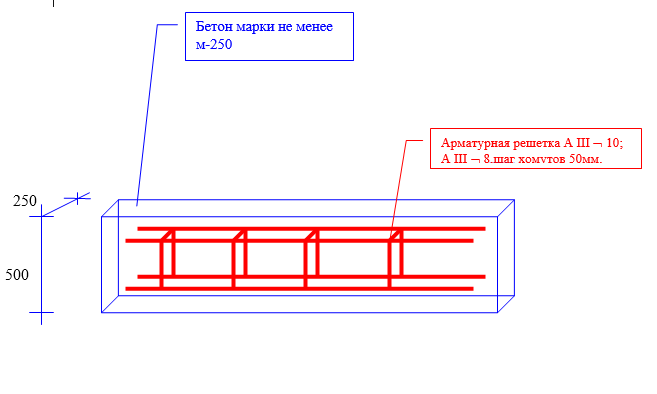

Бетон для  фундамента

Марку цемента для бетона необходимо подбирать в зависимости от высоты забора и материала, из которого он изготовлен.

Для кирпичного забора необходимо использовать марку цемента не ниже М-300 (желательно М-400).

Для фундамента, на котором будет возведен забор из профнастила, можно использовать цемент марки М-200, что позволит снизить материальные затраты на данном этапе строительства.

Внимание:

Заливку бетона необходимо производить в один этап, чтобы исключить образование стыков, которые могут деформироваться из-за большой нагрузки.

Материалы для опалубки
  • доски для сооружения опалубки;
  • крепежные материалы и инструменты;

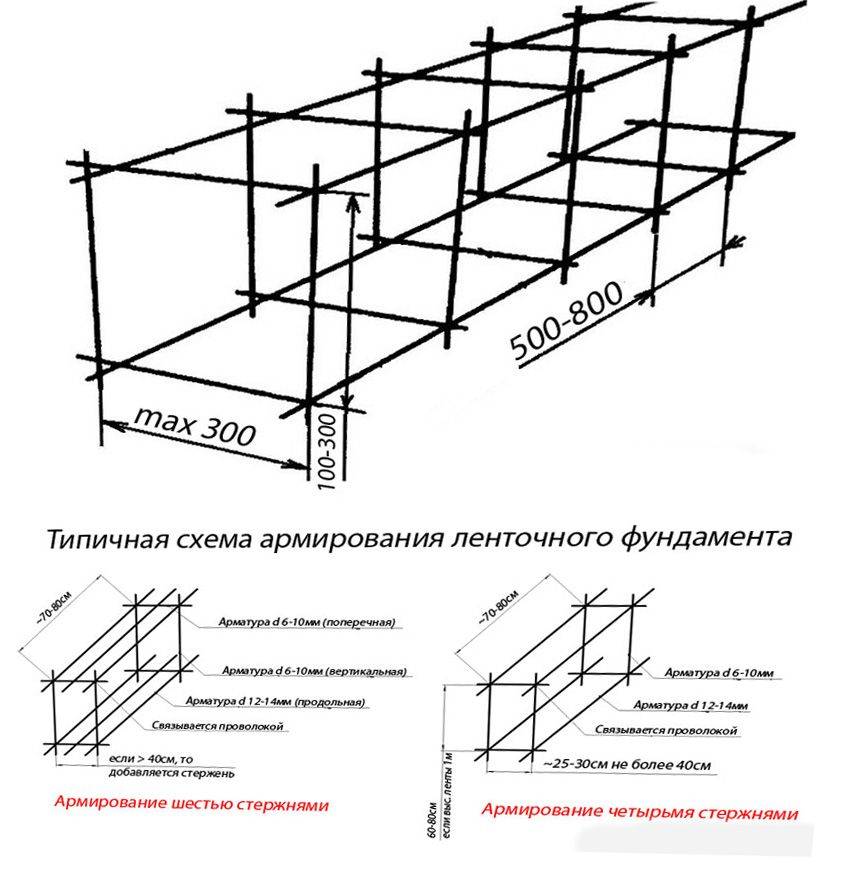

Арматура для ленточного фундамента

Из стальных прутьев сооружается каркас, который повышает прочность фундамента, его способность выдерживать большие нагрузки.

Бетон препятствует сжатию фундамента, а арматура противостоит растяжению.

Качественно проведенное армирование убережет ленточный фундамент от трещин.

Снизу и сверху устанавливается арматура диаметром 10-12мм с ребристой поверхностью, т. к. на них в большей степени приходится нагрузка растяжения.

Поперечные горизонтальные и вертикальные прутья могут быть гладкими и меньшего диаметра.

Между собой прутья связывают в каркас с помощью вязочной проволоки, которая  представляет собой стальную проволоку диаметром 2 мм.

Как рассчитать материал и где приобрести

Рассчитать количество материала для возведения ленточного фундамента под забор вы можете с помощью онлайн калькулятора, который помещен в конце нашей статьи.

А приобрести весь необходимый материал — на металлобазе «Будкомбинат» или на сайте предприятия  https://budkombinat.com.ua/tovar_nedeli.php.

Бетон, качественный металлопрокат: арматуру, трубу профильную, трубу стальную, трубу квадратную, профнастил, — все можно купить одновременно, и при этом сэкономить на доставке.

Кроме того, грамотные менеджеры помогут выбрать подходящие материалы, просчитают их объем и предложат скидку. Несомненно, вы сбережете не только деньги, но еще нервы и время.



Три основных способа заливки бетона для ленточного фундамента:

1) Первый способ:

  1. Выкопать траншеи.
  2. Дно траншеи засыпать речным песком, для создания «подушки».
  3. При помощи досок произвести монтаж опалубки, внутри которой создать железную конструкцию с помощью арматурных прутьев, перевязанных (для удобства) проволокой.

Для того, чтобы создать более прочное армирование, вместо проволоки необходимо использовать электросварку. Этот способ повысит сопротивление фундамента к механическим (вес забора) и климатическим (перепад температуры) условиям, однако он не только займет дополнительное время, но также повысит финансовые затраты.

4. Окончательный этап – это залить бетонный раствор в опалубку с армированной конструкцией.

2) Второй способ

Данный способ мало чем отличается от первого, так как здесь необходимо провести те же самые действия, однако высота опалубки в этом случае — 30 см над уровнем земли.

Второй способ подойдет для забора, который устанавливается на территории с неровным ландшафтом.

Если вы планируете возводить ограждение на склоне, то нужно соорудить ступенчатую конструкцию фундамента, так как на рисунке. Ни в коем случае не возводите наклонный фундамент.

Не совершайте ошибку:

Если забор планируется установить на склоне, фундамент должен иметь ступенчатую конструкцию. Ни в коем случае не сооружайте наклонный фундамент.

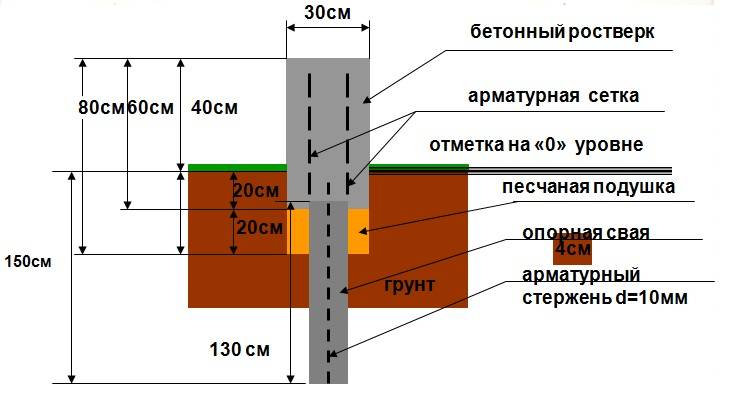

3) Третий способ — «свайный»

В этом случае необходимо произвести заливание не только фундамента, но и свай.

Данный способ отлично подходит для участков земли с повышенной влажностью.

Нюанс:

В процессе забивания свай придется использовать специальную технику, что в итоге отразится на общих финансовых затратах.

Ленточный фундамент под забор своими руками:

Ленточный фундамент – это самое оптимальное решение в строительстве забора, в нем гармонично сочетается соотношение цена — качество.

Стоит помнить, что, вне зависимости от длины, данный фундамент необходимо заливать по всему периметру забора, используя при перепадах земли «завышенный» способ заливания.

Стоимость ленточного фундамента под забор может отличаться в зависимости от выбранного материала для возведения самого забора (кирпич, профнастил, решетка, дерево и т. д.), так как для каждого материала требуется различная глубина заливания.

Чем массивнее (тяжелее) забор, тем ниже придется углублять фундамент.

Разберем, как возводить своими руками ленточный фундамент со столбами.

Кроме цемента, песка и щебня для строительства ленточного фундамента вам понадобятся:

  • доска для монтажа опалубки;
  • крепежи;
  • арматура толщиной 12 или 14 мм для фундамента;
  • катанка – железный прут толщиной 6 мм для перевязки столбов и кирпичной стены забора;
  • металлический квадратный профиль, который будет служить укрепляющим звеном каждого столба;
  • кирпич для отделки;
  • отливы.

Если вы решили возводить забор с кирпичными столбами, не забудьте учесть потребность в основном материале, который будет находиться между столбами: профилированный металлический лист, дерево, камень, кованые решетки и т.п.



Как сделать бетон для фундамента

Для самостоятельного приготовления бетонного раствора необходимо соблюдать правильные пропорции:

  • 1 часть цемента;
  • 3 части песка;
  • три части щебня.
  • вода добавляется по мере необходимости, в зависимости от нужного объема бетонной смеси.

Опираясь на эти пропорции, можно рассчитать примерное количество необходимого материала.

Следует учесть:

Из-за различных допусков, количество нужного материала может возрасти на 10%. Приобретайте материал «с запасом».

Как устранить пузыри воздуха в бетоне

Бетон по консистенции, является достаточно вязким раствором, поэтому при его заливании в фундаменте могут образовываться значительные скопления воздуха, что не является очень хорошим показателем. Чтобы избежать этой ситуации, бетон, залитый в опалубку, разравнивают лопатой.

К сожалению, этот способ позволяет избавиться от «воздушной прослойки» только в верхних частях фундамента, так как перемешать бетон в среднем и нижнем уровне опалубки невозможно, из-за железного арматурного каркаса, который будет постоянно мешать.

Для того, чтобы полностью устранить скопление воздушных масс в фундаменте, необходимо использовать специальный инструмент – строительный вибратор.

За счет частоты вибрирования он полностью вытесняет лишний воздух из фундамента, создавая цельный слой бетона.

Одно из многих преимуществ, которые обеспечивает лента под забор – цена, так как в зависимости от материального положения Вы имеете возможность самостоятельно выбрать материал для забора, высоту столбов, глубину фундамента и прочие нюансы, позволяющие значительно сэкономить материальные средства на всех этапах строительства.

Этапы работ по возведению ленточного фундамента под забор

1.

Разметить территорию

Разметка территории —  подготовительный этап, но, тем не менее, важный.

Разметку территории осуществляют с использованием веревки или шнура и колышков.

Предварительно необходимо территорию, предназначенную под возведение фундамента для забора, очистить от ненужной растительности (пеньков, деревьев).

2. Вырыть траншею по периметру забора
  • Заранее определяем ширину и глубину фундамента.

Ширина траншеи должна быть больше ширины фундамента, т.к. дополнительно будет устанавливаться опалубка.

Глубина траншеи зависит от веса будущего забора. Если материал для забора не тяжелый, то обычная глубина порядка 50-60 см.

  • Предварительно нужно протянуть вторую веревку в параллель первой на ширину будущего фундамента.
3. Засыпать слой песка и щебня на дно траншеи
  • Утрамбовать грунт;
  • на 15-20см засыпать слой из щебня и песка;
  • еще раз утрамбовать.

Как выбрать щебень для фундамента читайте в статье.

4. Установить  деревянные бруски

К деревянным брускам будет крепиться опалубка.

Бруски устанавливаются вертикально и на расстоянии 100 см друг от друга.

Длина бруска должна быть такой. чтобы брусок выступал из залитого фундамента примерно на 25 см.

Проверяйте вертикальность установки брусков с помощью уровня!

5. Сделать опалубку

Опалубку чаще всего делают из досок.

Также используют:

  • фанеру строительную;
  • OSB листы;
  • пенопласт;
  • шифер;
  • металлический лист и прочие подручные материалы.

Сборка опалубки для фундамента под забор Видео

6. Установить столбы

Для правильного возведения столбов необходимо использовать леску. В первую очередь возводится два столба (первый и последний), которые будут стоять в одной плоскости. Затем необходимо эти столбы соединить по наружной части, натянув между ними леску. Остальные столбы возводятся таким образом, чтобы край трубы был максимально близко к леске, но не упирался в нее и уж тем более не оттягивал. Данная процедура позволит возвести «неразвернутые», в разные стороны, столбы, которые будут находиться в одной плоскости, что легко заметить, глянув на забор с его угла (сбоку).



Закапываются столбы на глубину приблизительного промерзания почвы.

7. Установить арматуру в траншею

Прутья арматуры закрепить между собой, чтобы получилась прочная конструкция, решетка из арматуры.



8. Замесить бетон

Как сделать бетон, смотрите выше. Приготовить раствор бетона можно вручную или с помощью бетономешалки.

Важно:

Строго выполняйте инструкцию, которая прописана на упаковке!

Важно:

Приготовленный раствор бетона должен быть однородной массой.

Как устранить пузыри, смотрите выше.

9. Залить бетон в траншею

Три способа заливки бетона в траншею описаны выше.



Фундамент для забора — как избежать ошибок Видео

Если столбы вашего забора будут из кирпича

Атмосферные явления (дождь, снег) всегда негативно отражаются на сооружениях, возведенных из кирпича; кирпичные столбы – не исключение.

Для того, чтобы чрезмерное количество влаги не попадало в кирпичную кладку, разрушая тем самым прочность кирпича и свойства цементного раствора, для последнего ряда кирпичного столба используют различный облицовочный материал: керамогранит, облицовочная плитка, искусственный камень.

Иногда, в целях экономии, вместо облицовочного материала на верхний ряд наносится цементно-песчаная стяжка в несколько сантиметров или все кирпичи последнего ряда кладутся на ребро, что позволяет скрыть внутренние пустоты кирпича от дождя и снега.

Однако эта экономия стоит под большим знаком вопроса, ведь снег будет постоянно лежать на столбах, передавая кладке всю влагу.

Под воздействием влаги  раствор в верхних рядах может, со временем, превратиться в «песок».

Чтобы полностью обезопасить столбы от попадания лишней влаги внутрь кладки, можно использовать современные «колпаки» и крышки. Они, в основном, имеют форму пирамиды, что позволяет дождю и снегу не задерживаться на их поверхности.

Материал для их изготовления используется самый разный: от цинка до мрамора. Помимо своей главной цели – предотвращения попадания влаги, данная конструкция красиво смотрится в общем плане забора, создавая впечатление окончательно возведенного и законченного сооружения.



Расчет фундамента — онлайн калькулятор

Перед закупкой строительного материала необходимо как можно более точно определиться в необходимом количестве цемента.

Учтите, что цемент будет использоваться как для заливания фундамента, так и для возведения кирпичной стены на цементно-песчаном растворе.

Поэтому сразу определяйтесь: на сколько сантиметров будет углублен фундамент и сколько кирпичных рядов будет в заборе, так как от этого зависит количество цемента, которое потребуется.

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

Обратите внимание на единицы измерения: ширина ленты, длина  — в метрах, а высота и толщина ленты — в миллиметрах.

Бетон рекомендуется брать с запасом +(10-15)%



По вопросу выбора типа фундамента обратитесь к специалистам.

Общие сведения по результатам расчетов

  • Общая длина ленты  — Длина фундамента по центру ленты с учетом внутренних перегородок.
  • Площадь подошвы ленты— Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.
  • Площадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
  • Объем бетона— Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • Вес бетона — Указан примерный вес бетона по средней плотности.
  • Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
  • Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.
  • Минимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
  • Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.
  • Шаг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
  • Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
  • Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • Общий вес арматуры — Вес арматурного каркаса.
  • Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • Кол-во досок для опалубки — Количество материала для опалубки заданного размера.
    • По материалам сайта https://stroy-calc.ru/
Калькулятор объема бетона

Если требуется рассчитать только количество бетона на фундамент, воспользуйтесь простым онлайн калькулятором.

С помощью калькулятора вы сможете рассчитать количество бетона, который потребуется.

Необходимо ввести размеры  и тип вашего будущего фундамента. Длина, ширина и глубина ленты вводится в метрах.



Главные факторы, из-за которых большинство людей решают возвести фундамент ленточный под ключ – цена и качество, так как данный фундамент имеет относительно невысокую себестоимость, а соблюдение всех строительных технологий позволяет продлить срок его эксплуатации на несколько десятков лет.

Ленточный фундамент для забора – расчеты, подготовка, работа + видео

Ленточный фундамент для забора считается такой же неотъемлемой его частью, как и основание под жилой дом. Это ведь та составляющая, которая воспринимает все нагрузки и передает их на грунт. Поверхностью фундамента называется его верхняя часть, где расположены надземные конструкции, а подошва – плоскость, которая непосредственно соприкасается с основанием (грунтом).

Почему следует использовать для забора ленточный фундамент?

Ленточный фундамент является одним из наиболее распространенных видов оснований для таких конструкций, как забор. Кратко описать его можно как железобетонные полосы, проходящие по периметру. Такая лента закладывается под все несущие элементы, при этом сохраняется одинаковое поперечное сечение на всем протяжении фундамента. При сравнительной внешней простоте следует отметить повышенную трудоемкость возведения и значительный расход материала в сравнении с другими видами фундаментов. Здесь потребуется гораздо больше бетона, опалубки, а также необходимо применение специальной техники.

Чаще всего ленточные фундаменты используются в следующих случаях:

  • в домах, построенных из материала с высокой плотностью – из бетона, камня и кирпича;
  • при применении тяжелых перекрытий – сборных железобетонных, монолитных или металлических;
  • при неоднородных грунтах и существующей угрозе неравномерной осадки фундамента;
  • при устройстве подвала или цокольного этажа ленточный фундамент одновременно играет роль стен.

Почему же фундамент с такими возможностями нужно устанавливать под забор? Может показаться, что это баловство и усложнение задачи, но не спешите. Если вы ставите хороший солидный забор, то следует позаботиться о его долговечности, а для этого не подойдет способ простой заливки бетоном железных столбов. Любой паводок, капризы грунтовых вод или даже задевший забор неосторожный автомобилист приведут к заметным смещениям плоскости вашего ограждения, которое поправить можно будет только полной переустановкой.

Как сделать ленточный фундамент для забора – все начинается с расчетов

Перед тем, как начать выполнение работ по устройству ленточного фундамента, нужно определиться с его основными параметрами – глубиной залегания и площадью основания. Первый параметр рассчитывается достаточно легко, для нетяжелого забора это цифра практически фиксированная – 50 см. Для тяжелых конструкций необходимо учитывать качественные характеристики грунта и параметры объекта. Чаще всего глубина ленточного фундамента может находиться на уровне промерзания грунта + 40 см. В каждом регионе уровень промерзания имеет собственное значение.

Площадь ленточного фундамента рассчитывается для того, чтобы вычислить оптимальную пропорцию, при которой будет достигнута максимальная устойчивость, и строение не даст осадки. Кроме того, при неправильных расчетах объект может быть вытолкнут наверх пучинистыми грунтами. Для расчетов применяется специальная формула, в которой учитывается коэффициент надежности (k(n)), величина суммарной расчетной нагрузки на основание грунта (F), коэффициент условий работы (k(c)) и расчетное сопротивление грунта (R). Площадь основания должна быть не менее следующего значения: [k(n)*F]/[k(c)*R]. Многие из этих параметров собраны в таблицы.

Расчет материалов осуществляется, исходя из размеров фундамента и его соответствующего объема. Например, сечение фундамента – 0,5х0,7 метра, а его общая длина составляет 100 метров. Таким образом, общий объем – 35 м3. Если учесть, что на один кубометр бетона требуется 340 кг цемента, 1,05 м3 песка и 0,86 м3 щебня, то соответственно, общее количество материала составит цемента – 11900 кг, песка – 36,75 м3 и щебня – 30,1 м3. Расчет количества арматуры производится, исходя из ее диаметра.

Этапы создания ленточного фундамента

Теперь непосредственно разберемся, как сделать фундамент для забора, какие нас ждут этапы работы и какие сложности придется преодолеть.

Создания ленточного фундамента — пошаговая схема

Шаг 1: Траншея

После того, как окончательно определена глубина фундамента, можно готовить котлован под его заливку. Первым делом убирается плодородный слой с травой и корневой системой. После снятия дерна копаем траншею, ее параметры берутся из рассчитанных для фундамента. Но следует учесть наличие опалубки в будущем, поэтому ширину сделайте с запасом примерно в 10 см, чтобы без труда установить с двух сторон стенки из фанеры.

Шаг 2: Подушка

Когда траншея готова, производится закладка основания фундамента. Как правило, после извлечения грунта засыпается подушка, в состав которой входят щебень с песком (или без песка). Для уплотнения используется специальная трамбовочная машина. Следом делаем песчаную подушку, после чего она уплотняется влажным способом (обильно поливается водой, которая потом просачивается дальше в грунт). В некоторых случаях подушка после трамбовки может быть пролита с применением жидкого цементного молочка.

От основания и подушки зависит очень многое, в частности, равномерность осадки ленточного фундамента. Поэтому слои песка и щебня можно чередовать с обязательной трамбовкой и проливанием водой.

Шаг 3: Опалубка

После того, как траншея под ленточный фундамент готова, следующим этапом работ будет сборка опалубки. В большинстве случаев опалубка изготавливается из досок, которые должны быть оструганы с одной стороны и иметь толщину примерно 40 или 50 миллиметров. Если есть возможность, то берутся большие щиты фанеры, это удобнее. Готовые щиты опалубки устанавливаются внутрь траншеи. Для очень финансово свободных владельцев можем посоветовать и металлическую щитовую разборную опалубку. Деревянная опалубка в процессе установки должна быть очищена от стружки и мусора, жестко зафиксирована с помощью распорок к стенкам траншеи. Поверхность опалубки необходимо обильно смочить водой. Вертикаль стенок проверяется отвесом. Опалубка выводится на 30 см выше уровня земли. При необходимости оставляются технологические отверстия для труб водопровода и канализации.

Шаг 4: Армирование

Во время установки опалубки по всему периметру производится монтаж арматуры, легче всего организовать несколько каркасных листов. Они могут изготавливаться с помощью сварки или связывания проволокой. Это должна получиться сетка с ячейкой, сторона которой будет не менее 20 см. Обычно хватает двух рядов подобной сетки, которые устанавливаются в траншею на таком расстоянии друг от друга, чтобы равномерно расположиться по ширине. Они скрепляются в единый трехмерный каркас прутками горизонтальной арматуры.

Шаг 5: Бетонирование

После того, как арматура будет залита бетоном, получается монолитная железобетонная конструкция ленточного фундамента с высокими прочностными характеристиками. Заливка бетона осуществляется небольшими слоями, толщина которых составляет примерно 15-20 сантиметров. Каждый слой необходимо утрамбовать с помощью специальных деревянных трамбовок или простукивания стенок опалубки. Идеальным вариантом является использование бетонного вибратора. Консистенция бетона должна быть одинаковой и не разделяться на слои. В слишком жидком бетоне весь наполнитель просто осядет на дно. Для заливки должны использоваться специальные желоба или другие аналогичные приспособления.

Шаг 6: Изоляция

Опалубка снимается примерно после 7-10 дней, при достижении 70 %-й прочности бетона от нормативной. После этого устраивается гидроизоляция, чтобы влага не попадала на стены забора. Для ее устройства используются битумные мастики и гидроизоляционные материалы. В большинстве случаев используется рубероид, как наиболее эффективный и дешевый материал. После того, как устроена гидроизоляция, необходимо выполнить обратную засыпку пазух фундамента. Для этой операции возьмите песок средней консистенции, который аккуратно трамбуется, чтобы не повредить гидроизоляцию, и проливается водой. Нормативную прочность бетон набирает в течение 28 суток, после чего можно выполнять монтаж остальных элементов забора.

  • Автор: Менеджер Андрей
