Пустотные плиты перекрытия чертеж: Многопустотная плита перекрытия — чертеж, dwg

описание, характеристики, размеры и цены

Плиты перекрытия — железобетонные изделия, которые используют в частном и профессиональном строительстве для разделения этажей подземных или надземных коробов жилых зданий, общественных, производственных построек с фундаментом, обладающим высокой несущей способностью. Их изготавливают из высокопрочного бетона и качественной обычной или предварительно напряженной стальной арматуры.

Оглавление:

1. Технические параметры
2. Особенности маркировки
3. Разновидности ЖБИ
4. Стандартные габариты
5. Стоимость и от чего она зависит

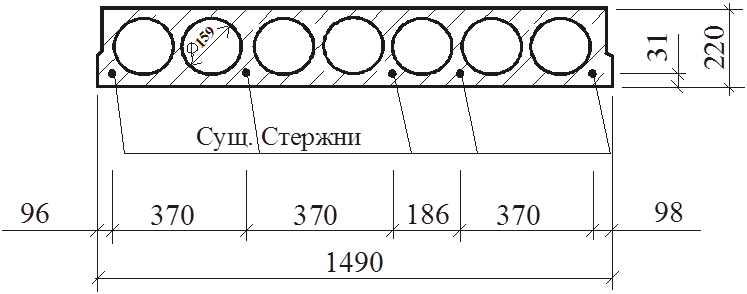

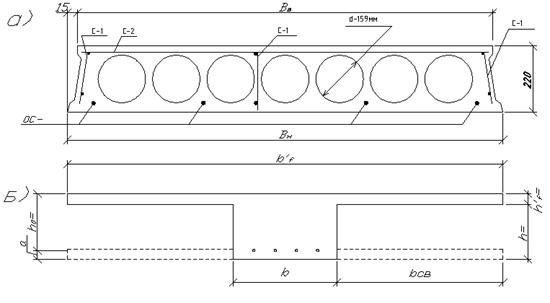

Пустотные плиты — это элементы прямоугольной формы, внутри них расположены сквозные круглые воздушные камеры. За счет такого устройства имеют сравнительно небольшой вес, что помогает снизить общую нагрузку на фундамент и стены. Для перемещения с помощью техники на одной из сторон находятся стальные монтажные петли.

Характеристики плит

Достоинства:

• прочность, долговечность;
• водостойкость;
• огнестойкость до 180 мин;
• простой быстрый монтаж;
• возможность применения в качестве несущих стен;
• допустимая нагрузка до 1,5 т на кв. м по отношению к вертикально направленным нагрузкам.

Преимущества пустотелых ЖБИ по сравнению с полнотелыми:

• повышенные звуко- и теплоизоляционные характеристики за счет воздуха внутри;
• сквозь пустоты проще проводить коммуникации, это помогает сократить стоимость отделочных работ;
• применение в сейсмоопасных зонах;
• высокая несущая способность;
• проще транспортировка, монтаж;
• увеличенный полезный объем помещений;
• возможность нагружать перекрытие сразу после установки, не стягивая бетоном;
• сравнительно низкая цена, расход бетона на производство пустотелой плиты на 50% ниже, арматуры требуется на 30% меньше.

При покупке необходимо внимательно осмотреть изделие. Дефекты, при наличии которых оно непригодно для применения:

• трещины шириной более 0,3 мм;
• имеются участки с обнаженной арматурой;
• не соответствует размер;
• уклон поверхности более 8 мм;
• раковины и размывы диаметром более 15 мм;
• сколы на ребрах глубиной от 1 см и длиной от 5 см;
• недостаточная толщина слоя бетона между стержнями и стенками.

Вес пустотных плит перекрытия — не менее 700 кг. Для транспортировки их укладывают штабелями высотой до 2,5 м, прокладывая между ними деревянные бруски. Перевозить можно в горизонтальном, вертикальном и наклонном положении при условии надежной фиксации. Для выгрузки потребуется кран. Если есть необходимость продолжительного хранения, то элементы складывают стопками высотой не более 2,5 м, снова помещая деревянные прокладки. Сверху каждую стопку накрыть гидроизолирующим материалом — проще всего обычной полиэтиленовой пленкой.

Маркировка

На торце находятся:

• маркировка;
• дата изготовления;
• масса;
• штамп ОТК.

Стандартная состоит из нескольких букв, обозначающих серию, и трех групп цифр, по которым определяют размеры и несущую способность. Первая и вторая группа представлены двумя цифрами, обозначающими длину и ширину в дециметрах с округлением до целого числа в большую сторону. Последняя группа состоит из одной цифры, которая указывает на расчетную равномерно распределенную нагрузку в кПа, тоже с округлением. Пример: ПК 23-5-8 — плита с круглыми пустотами длиной 2280, шириной 490 мм, несущей способностью 7,85 кПа (800кгс/м3).

Обозначение некоторых изделий в конце дополняет код из латинских букв и цифр, обозначающий тип прутьев. Пример: ПК 80-15-12,5АтV — каркас выполнен из предварительно напряженной арматуры класса АтV.

Дополнительно могут быть указаны: вид бетона (т — тяжелый), обозначено наличие уплотняющих вкладышей у отверстий (а), способ производства (э — экструзионный метод формовки). Пример: ПК 26-15-12,5та.

Виды и маркировка

Разновидности (серии):

• ПК — стандартная толщиной 22 см со сквозными полостями цилиндрической формы, изготовленные из железобетона класса не ниже В15;
• ПБ — изделие, полученное безопалубочным методом в конвейерных формах, с особым способом армирования, за счет которого возможна его резка вдоль и поперек без потери прочности, поверхность более ровная, упрощающая отделку полов или потолков;
• ПНО — облегченная плита, изготовленная безопалубочным способом, отличается от ПБ меньшей толщиной — 16 см;
• НВ — настил внутренний из железобетона класса В40 с однорядным предварительно напряженным армированием;
• НВК — класса В40 с двурядным предварительно напряженным армированием, толщина — 265 мм;
• НВКУ — то же, что и НВК, но из железобетона В45;
• 4НВК — с четырехрядным армированием, толщина — 400 мм.

Напрягаемая (предварительно напряженная) арматура при производстве ЖБИ до заливки бетона подвергается сжимающему напряжению в точках, где каркас будет предположительно испытывать наибольшее растяжение. После такой обработки повышаются прочность, устойчивость к появлению трещин, снижается расход стали. В характеристиках указывают: «предварительно напряженная плита» или «с напрягаемой арматурой».

Стандартные размеры

Длина плит толщиной 22 см (серии ПК, ПБ, НВ) и 16 (серия ПНО): от 980 до 8980 мм (в маркировке указывают соответственно от 10 до 90). Шаг между соседними габаритами составляет 10-20 см. Ширина полноразмерных изделий может быть 990 (10), 1190 (12), 1490 (15) мм. Для того, чтобы избежать необходимости резки, используют доборные элементы. Их ширина: 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) мм.

ПБ могут иметь длину до 12 м. Если этот параметр более 9 м, то либо толщина должна быть больше 22 см, либо несущая способность будет ниже. Серии НВК, НВКУ, 4НВК могут иметь длину и ширину, не входящую в стандартную сетку.

При необходимости применения конструкций нестандартного габарита можно заказать их по индивидуальным чертежам. Но это существенно повышает стоимость ЖБИ.

Стоимость

Чем больше изделие, тем выше его цена. Технические характеристики, влияющие на расценки:

• способ производства;
• тип армирования;
• количество арматурных прутьев в каркасе — минимальное, среднее, максимальное;
• класс прочности бетона;
• масса бетонного раствора.

Цены на железобетонные перекрытия ПК (выборочно):

Примерная цена на ПБ, ПНО:

Стоимость пустотных плит НВ, НВК, НВКУ, 4НВК шириной 1190 мм:

Марка	Армирование	Цена за пог. м
НВ	минимальное	1600
	среднее	1800
	максимальное	1900
НВК	минимальное	1750
	среднее	1850
	максимальное	1950
НВКУ	минимальное	2150
	среднее	2250
	максимальное	2500
4НВК	минимальное	2650
	среднее	2800
	максимальное	2900

Многие производители делают скидки до 20% на крупные партии. Пустотные плиты перекрытия используют для частного или промышленного многоэтажного строительства. Этот вид ЖБИ обладает сравнительно небольшим весом при высокой несущей способности. Существует несколько их разновидностей. Они отличаются способом изготовления, типом, количеством рядов армирования, прочими характеристиками. Большой выбор стандартных размеров дает возможность подобрать нужное изделие для любых строений. При необходимости производители выпускают ЖБИ нестандартных габаритов с наценкой. Ограничения — соблюдение требований к минимальной величине допустимой расчетной нагрузки.

правильный подбор и расчет диаметра, схема и чертеж конструкции

Монолитное перекрытие стало давно распространенным элементом различных зданий. Для усиления этих бетонных конструкций в строительстве все чаще используют армирование. Арматура плиты перекрытия, которую сегодня выпускает российская промышленность, имеет высокую степень прочности и огнестойкости и может выдержать большие нагрузки.

Выбор материала

В зависимости от сложности и основных характеристик, выделяют несколько видов арматуры. Нужно знать, какую использовать в том или ином случае. Есть жесткая и гибкая арматура. По сечению отличают тяжелую и легкую. Бывает гладкопрофильная или ребристая. Последняя обычно используется с большим количеством бетона при создании цельной монолитной плиты.

Арматуру выпускают крупные металлообрабатывающие предприятия. Первый этап — это приемка стали, которая затем обрабатывается посредством деформации, прокаткой или волочением. Последний способ самый трудоемкий. Более экономичной является прокатка, так как отходы здесь самые минимальные. После очистки арматура нарезается на специальных станках.

Арматура в основном предназначается для усиления бетонных конструкций. Жесткий вид арматуры применяется при сооружении каркасов и уголков. Гибкая используется для изготовления различных сеток, стержней, каркасов. С помощью арматуры конструкция обретает форму и целостность, увеличивается срок эксплуатации, если подбор осуществлен правильно.

Сегодня с активным развитием частного строительства все больше растет популярность арматуры для перекрытия и плоских монолитных плит. При использовании таких строительных материалов важно сделать правильный расчет параметров плиты и диаметра арматуры, нарисовать схему армирования плиты перекрытия. Величина пролета влияет на толщину плиты. Например, при ширине пролета между несущими стенами 6 метров нужно использовать плиту толщиной не меньше 20 см. Если уменьшить слой бетона, увеличится расход металлопроката.

Требования к перекрытиям

Перекрытия — это одни из основных конструктивных элементов зданий, делящих их на этажи. Их назначением является восприятие и передача постоянных и временных нагрузок на стены и колонны, а также изоляция помещений друг от друга и от внешней среды. Перекрытия классифицируются по:

1. Месту расположения: межэтажные, мансардные, надподвальные.
2. Конструкции: балочные (основным несущим элементом являются балки), плитные (несущие плиты и настилы).
3. Несущим элементам: железобетонные, деревянные, стальные.
4. Способу сооружения: монолитные, ребристые и пустотные.

Сборные перекрытия приме­няют в системах каркасной конструкции.

Армировку пустотных и многопустотных плит можно производить без сооружения опалубки, так как они очень легкие. Армирование монолитного перекрытия в силу своей тяжести требует двухслойной связки. Для них будут нужны опалубки и способы дополнительного усиления.

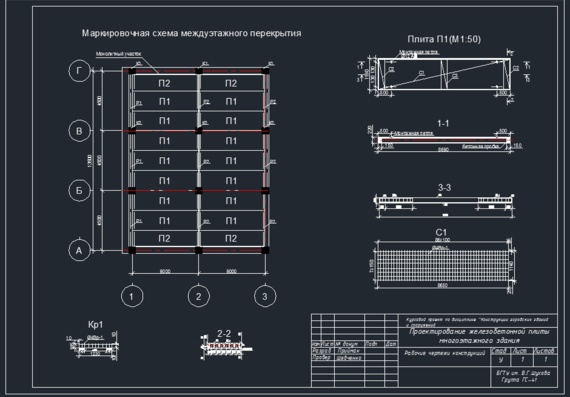

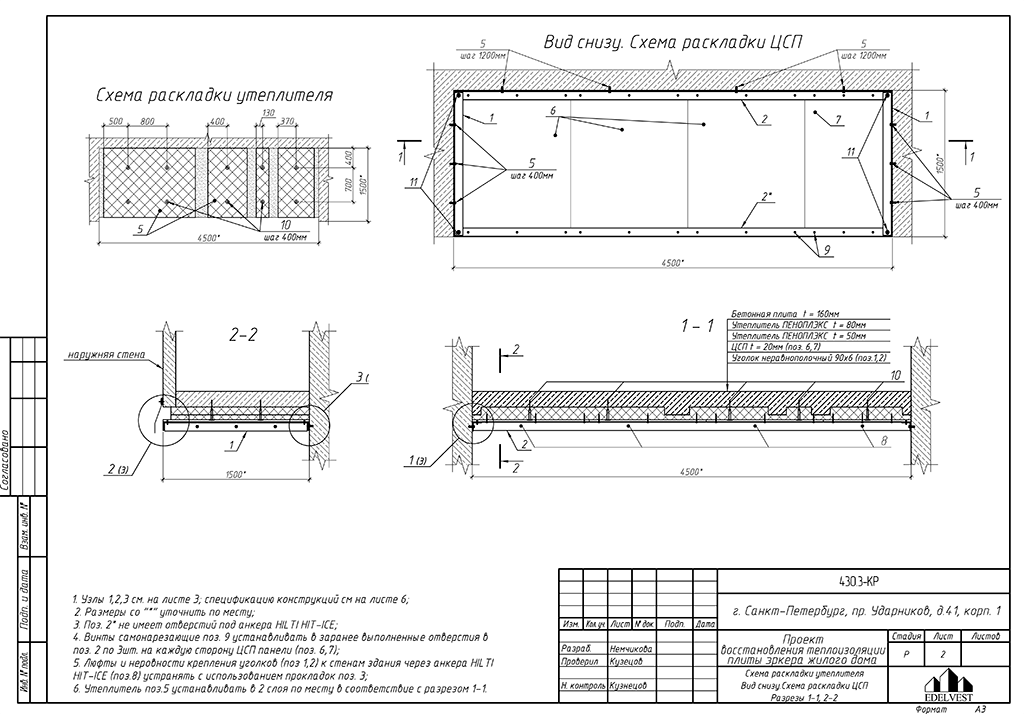

Чертеж армирования плиты перекрытия:

Армирование ребристой плиты перекрытия проводится только с одной из сторон с учетом особенностей здания. При армировании перекрытия в частном доме нужно укреплять ту сторону, которая будет потолком или полом. На магазинных изделиях всегда имеется маркировка, которая указывает на допустимую нагрузку.

Конструкция перекрытий состоит из несущих и изолирующих элементов, пола и потолка. Каждое из перекрытий подвергается силовым воздействиям: собственным весом, массой перегородок и различными инженерно-техническими системами. Эти воздействия создают деформацию и напряжение, которые проявляются в прогибах. Несиловые воздействия тоже существуют. Это хождение людей, падение предметов, громкие разговоры, радио, телевизор и т. д.

К перекрытиям предъявляются следующие требования:

1. Перекрытия должны соответствовать долговечности здания.
2. Обладать высокой степенью огнестойкости.
3. Должны быть удобными в эксплуатации.
4. Не пропускать холод.
5. Обеспечивать достаточную звукоизоляцию.
6. Иметь архитектурную выразительность.
7. Соответствовать экономической целесообразности.

В зависимости от того, для чего предназначено здание, к нему должны предъявляться отдельные требования. Тип конструкции и высота сооружения зависят от размеров межэтажных пролетов и степени нагрузки. Целью архитектора является ограничение величины прогиба перекрытия. Перекрытия жилых домов должны проектироваться с высотой около 300 мм.

Сооружение опалубки

В некоторых случаях плиты перекрытия застройщики армируют своими силами. Подобные решения принимаются, когда у строительного объекта неправильная геометрия. Это дает возможность обойти стандарты и по-своему подойти к некоторым видам работ. Армирование делается по особым правилам. Все материалы покупаются только у надежных компаний, так как брак здесь может стоить жизни людей.

Составляя схему армирования плиты, надо учитывать вспомогательную арматуру, которая будет нужна для усиления отдельных участков:

• в центральной части плиты;
• в местах, где плита будет соприкасаться с колоннами или стенами;
• где больше всего сосредоточены нагрузки (установка камина, тяжелой мебели или бытовой техники).

Перед установкой опалубки неплохо произвести расчеты по специальной компьютерной программе. Точный расчет нужен для равномерного разделения давления на опоры. Продольный шаг для стоек должен быть не менее двух метров с шагом укладки 62 см. Поперечный брус ложится вертикально. Расстояние от стены до стойки должно быть не меньше 25 см. Сначала изготавливается съемная опалубка, где будет располагаться рабочая арматура.

Для ее сооружения обычно применяют материалы, которые можно потом использовать для других целей. Для этого берут обыкновенные обрезные доски. Если нужно обеспечить идеально ровную поверхность, применяют листы ламинированной фанеры с толщиной не менее 25 мм. Но это будет стоить недешево. Гораздо доступнее такой способ: сначала те же доски, а сверху укладывают обычную фанеру.

Все это делается по всему периметру объекта. Если будущая плита будет использоваться в качестве потолка, то боковые доски лучше заменить кирпичом или пеноблоками, высота которых должна соответствовать толщине бетона. После застывания бетона опалубка не ломается, а осторожно демонтируется по частям, чтобы не повредить плиту.

Существует еще одна технология возведения перекрытия по профнастилу, который используется в качестве несъемной опалубки. Требуется меньше арматуры и экономится бетон. Такая заливка в несколько раз увеличивает прочность конструкции.

Армирование и заливка бетоном

После того как плита сформирована, можно укладывать арматурную сетку. Для небольших помещений ее несложно связать самостоятельно. Прутья кладутся по длине, без промежутков. Точки пересечения прутьев, уложенных в виде сетки, связываются проволокой или крепятся с помощью сварки. Для жилого дома при толщине плиты 200 мм шаг арматуры в плите перекрытия должен быть 200 на 200. При использовании сварочного аппарата стержни брать лучше потолще, так как в процессе сваривания часть металла плавится, что может уменьшить несущие способности изделия. Вязку сетки необходимо производить специальным крючком, но здесь нужна определенная сноровка.

Поэтому при строительстве частных домов это делают с помощью пассатижей. Готовые сетки укладываются внахлест и тоже обвязываются проволокой. Иногда для большей прочности кладется еще одна металлическая решетка, но в этом случае их должен разделять слой бетонного раствора. Для приготовления раствора вручную нужно взять три части песка, пять частей гравия или щебня и 20% воды. Плиту нужно заливать быстро, поэтому здесь понадобятся помощники.

Вначале соединяются все сухие компоненты, потом наливается вода. Для перемешивания раствора выгоднее использовать бетономешалку. При заливке используется вибратор, но если его нет, можно применить молоток, которым в процессе заливки равномерно постукивать по сетке и по опалубке. Чтобы не образовывались трещины, надо регулярно по поверхности бетона разбрызгивать воду. Плита будет готова через месяц. Для проверки высыхания надо положить кусок рубероида и оставить на сутки. Если под ним будет сухо, значит, перекрытие готово для эксплуатации.

.
