Проверка прочности бетона ультразвуком: Ультразвуковой контроль прочности бетона | Айронкон-Лаб

Как происходит определение прочности бетона ультразвуковым методом?

Ультразвуковая проверка прочности и дефектов бетонных конструкций относится к одному из самых эффективных методов неразрушающего контроля. Кроме прочности, подобным образом можно определить: наличие пустот и прочих дефектов по всей толще материала.

СодержаниеСвернуть

• Технология определения прочности бетона ультразвуком
• Этапы технологии

Технология определения прочности бетона ультразвуком

Ультразвук широко используется для проверки различных конструкционных материалов на наличие дефектов. В частности кроме бетона, ультразвуковое «просвечивание» применяют для проверки на скрытые дефекты литья, ответственных сварочных швов и прочих изделий. При этом суть технологии довольно проста – ультразвуковые волны, генерированные специальной установкой «натолкнувшись» на пустоты и другие дефекты изменяют свою скорость. Измерив, скорость, данную величину сравнивают со специальными таблицами, и такими образом оценивают прочность и целостность бетона или другого проверяемого изделия.

На данный момент времени существует два основных метода проверки бетона ультразвуком:

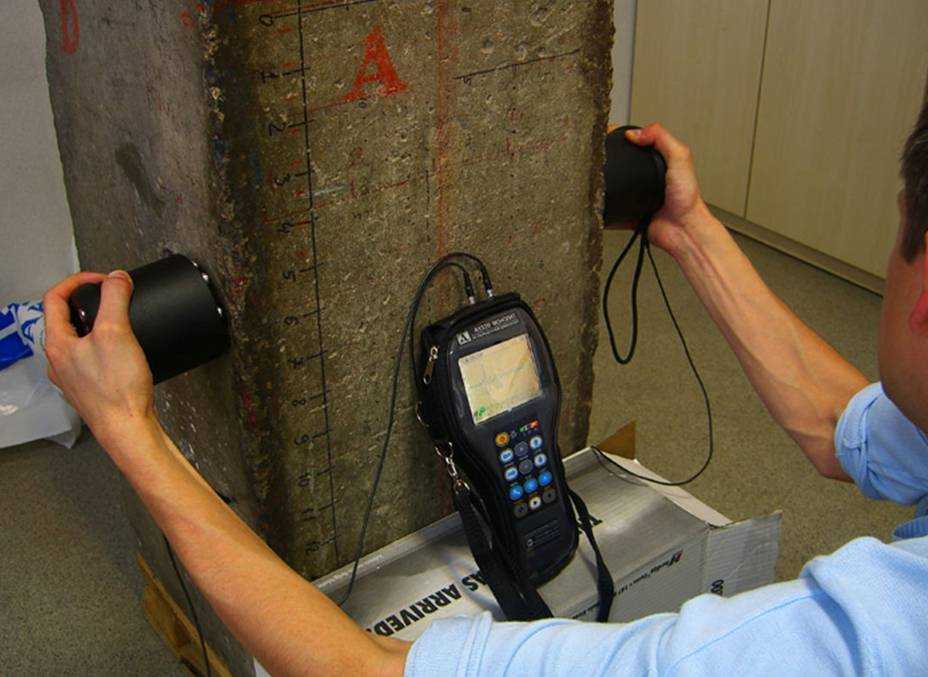

• Сквозной – просвечивание происходит через всю толщу конструкции. В этом случае датчики измерения скорости ультразвуковых волн располагаются на противоположных сторонах проверяемого ЖБИ;
• Поверхностный – датчики измерения скорости ультразвука располагаются на одной стороне проверяемого ЖБИ.

Этапы технологии

• Установка градуировочной зависимости. Градуировочная зависимость устанавливается эмпирически (экспериментально) на основании данных двух испытаний одного и того же участка бетона – методом ультразвукового просвечивания и методом отрыва со сколом, либо результатов испытания вырезанного образца. Допускается построение градировочной зависимости для конкретной марки бетона по результатам ультразвукового просвечивания и последующего испытания на прессе образцов-кубиков. Если расчет и создание градуировочной зависимости по тем или иным причинам затруднено либо невозможно допускается ультразвуковое определение прочности материала на основании универсальной градуировочной зависимости установленной для конкретных регионов или для отдельных объектов;
• Возраст материала в отдельных зонах не должен отличаться больше чем на 25% от усредненного возраста бетона на проверяемых зонах изделия или групп изделий. Допустимо исключение – инженерные обследования, когда процент различия в возрасте не оговорен нормативными документами;
• На выбранном для проверки участке, магнитным прибором (например, прибором «Поиск») определяют месторасположение армирования, после чего ультразвуковой установкой производят минимум 2 измерения скорости распространения ультразвуковой волны. При этом прозвучивание осуществляют под углом около 45 градусов к направлению армирования, параллельно армированию и перпендикулярно арматуре.
• Отклонение конкретных результатов измерения скорости распространения ультразвуковой волны на каждом конкретном участке не должно превышать 2 процента от среднеарифметического значения результатов измерения для данной зоны. Результаты измерений, которые не удовлетворяют этому требованию не учитываются при определении среднеарифметического значения скорости распространения ультразвуковой волны для данной зоны;
• Прочность бетона на сжатие вычисляют по усредненному значению скорости распространения волн ультразвука.

Определение класса материала по данным ультразвуковых измерений, производится согласно требований соответствующих нормативных документов.

Скачать ГОСТ 17624 Бетоны. Ультразвуковой метод определения прочности (*.pdf)

Понравилась статья? Поделись с друзьями!

11073

Проверка и испытание бетона ультразвуком в Екатеринбурге — компания АСР

Проверка прочности бетона ультразвуком дает возможность определить прочностные характеристики и наличие скрытых дефектов в бетонных конструкциях. Аккредитованная лаборатория Агентства Строительных Решений оперативно выедет на объект и в установленные сроки предоставит протоколы на испытание бетона ультразвуковым методом. Точность и объективность полученных результатов гарантируем!

Ультразвуковое испытание бетона от профессионалов

Тестирование бетона с помощью ультразвука позволяет устанавливать фактическую прочность монолитных конструкций, исходя из показателей скорости распространения ультразвуковых волн. Мы используем сквозной и поверхностный метод ультразвукового прозвучивания. Для полноты картины и построения градуировочной зависимости мы используем добавочный способ испытания: отрыв со скалыванием или выбуривание кернов с последующей проверкой в лабораторных условиях.

Агентство Строительных Решений — выгодное сотрудничество и гарантия результата!

СВЯЗАТЬСЯ С НАМИ

С помощью ультразвукового испытания бетона допустимо определять степень прочности материала при минусовой температуре. Для использования этой технологии мы соблюдаем все условия, прописанные в регламенте. По необходимости осуществим испытание защитного слоя бетона ультразвуком. С Агентством Строительных Решений вы будете осведомлены о малейших погрешностях монолитных конструкций!

Испытание бетона ультразвуком от аттестованных специалистов

Ультразвуковая методика испытаний бетона позволяет контролировать прочность материала на любом этапе строительства. В зависимости от поставленных задач вы получите объективную информацию о наличии пустот и непровибрированных участков, спрятанных под защитным слоем. Испытуемые бетонные конструкции проходят испытания в промежуточном возрасте, проектном и во время промежуточного экспертного контроля.

Лаборанты нашего Агентства грамотно подготавливаются к испытанию бетона ультразвуковым методом

• учитывают влажность материала и степень уплотнения бетонной массы;
• определяют густоту армирования;
• принимают во внимание напряженное состояние материала;
• используют качественные переходные устройства для обеспечения идеального акустического контакта.

Перед прозвучиванием мы устанавливаем оптимальное положение ультразвуковых датчиков в зависимости от положения арматурного стержня. Расположение арматуры определяем специальными вспомогательными приборами.

Проверка бетона ультразвуком на выгодных условиях

Проводить измерение прочности бетона ультразвуком должны квалифицированные лаборанты и только в аккредитованной лаборатории. Агентство Строительных Решений получило все необходимые разрешения и аккредитации на проведения подобного рода испытаний. Все процедуры УЗК и оформления протоколов происходят согласно установленным стандартам и ГОСТу.

Агентство Строительных Решений — выгодное сотрудничество и гарантия результата!

СВЯЗАТЬСЯ С НАМИ

С нашим Агентством вы получите больше, чем ожидаете! С помощью продуманной финансовой политики, выгоднее заказать комплексное абонентское сопровождение строительства объекта без привязки к объему лабораторных работ.

Определение прочности бетона ультразвуком с гарантией качества

Лаборатория нашего Агентства предоставляет только профессиональные услуги:

• наши отчеты по испытаниям принимаются во всех государственных учреждениях;
• неразрушающий ультразвуковой контроль бетона проходит по установленным строительным нормам;
• каждый прибор занесен в Госреестр СИ и своевременно проходит плановые поверки.

Ультразвуковой контроль прочности бетона Агентство Строительных Решений проводит по всей Свердловской области – комплексный подход к решению ваших задач и гарантированно точные результаты испытаний.

Ультразвуковой контроль бетона — FPrimeC Solutions Inc.

Ультразвуковая импульсная скорость (UPV) — это эффективный метод неразрушающего контроля (NDT) для контроля качества бетонных материалов и обнаружения повреждений в элементах конструкции. Методы УПВ традиционно использовались для контроля качества материалов, в основном однородных материалов, таких как металлы и сварные соединения. Благодаря недавнему прогрессу в технологии датчиков этот тест получил широкое распространение при тестировании бетонных материалов. Ультразвуковой контроль бетона  является эффективным способом оценки качества и однородности, а также оценки глубины трещин. Процедура испытаний стандартизирована как «Стандартный метод испытаний скорости импульса через бетон» (ASTM C 597, 2016).

Ультразвуковой контроль бетона.

Как это работает?

Концепция технологии заключается в измерении времени прохождения акустических волн в среде и сопоставлении их с упругими свойствами и плотностью материала. Время прохождения ультразвуковых волн отражает внутреннее состояние испытательной зоны. В общем, для данной траектории большее время в пути коррелирует с бетоном низкого качества с большим количеством аномалий и дефектов, а меньшее время в пути коррелирует с бетоном высокого качества с меньшим количеством аномалий. Как только ультразвуковая волна распространяется в пределах области испытаний, волна отражается от границы аномалий, что приводит к увеличению времени прохождения. Это приводит к увеличению времени передачи (более низкой скорости волны) в бетоне низкого качества и меньшему времени передачи (более высокой скорости волны) в бетоне хорошего качества.

Различные конфигурации преобразователей могут использоваться для выполнения теста UPV. Это включает прямую передачу, полупрямую передачу и непрямую (поверхностную) передачу. На рисунке выше показаны различные конфигурации датчика в зависимости от доступа к поверхности тестовой зоны. Скорость ультразвука зависит от траектории движения сигнала, которая определяется конфигурацией преобразователя. На рисунке ниже показано влияние конкретных аномалий и дефектов на время прохождения акустической волны и соответствующую скорость на заданной траектории (ACI 228.2R, 2013).

Контактное вещество | Контакт датчика с бетоном

Датчики UPV должны находиться в полном контакте с бетонной поверхностью; в противном случае воздушный карман между преобразователем и бетоном может привести к ошибке измерения (т. е. неточному измерению времени прохождения). Одна из причин заключается в том, что при плохом контакте будет передаваться лишь незначительное количество волновой энергии. Для устранения воздушных карманов и обеспечения хорошего контакта можно использовать различные контактные жидкости (например, вазелин, жир, жидкое мыло и каолин-глицериновую пасту). Рекомендуется делать слой контактной жидкости как можно тоньше.

Применение UPV-тестирования бетона

Несколько исследователей и инженеров изучили использование ультразвукового контроля бетона в различных инженерных проектах:

1- Определение скорости импульса
2- Оценка качества бетона (подробнее)
3- Установление однородности и однородности бетона
4- Измерение глубины поверхностных трещин (подробнее)
5- Прогноз прочности бетона на сжатие (подробнее)

 UPV – Влияющие параметры

Для проведения надежного ультразвукового контроля бетона поверхность бетона должна быть чистой и свободной от пыли. Для создания идеального соединения между бетоном и преобразователями UPV необходима подходящая контактная жидкость. Особое внимание следует уделить арматуре в бетоне, так как скорость распространения волны в металле значительно выше, чем в бетоне. Интерпретация результатов испытаний в сильно армированном бетоне несколько затруднена. Прямая конфигурация является наиболее идеальной для получения надежных показаний; однако использование этой конфигурации в основном ограничивается лабораторией. Таким образом, до, во время и после проведения теста необходимо решить следующие вопросы:

1- Свойства бетона (размер, тип и содержание заполнителя)
2- Материал контакта датчика/взаимодействующей жидкости
3- Наличие арматурного стержня
4- Конфигурация датчика

[siteorigin_widget class=»SiteOrigin_Widget_Hero_9000″] подписаться на наш информационный бюллетень и получать последние сообщения в блогах из нашего центра знаний, а также новости о наших новых технологиях.

[siteorigin_widget class = ”MC4WP_Form_Widget”]Теги:UPV

Ищи…

Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Подробнее Accept

Оценка прочности бетона на сжатие с помощью ультразвукового неразрушающего контроля

Открытый доступ

E3S Web of Conferences 318 , 03004 (2021)

AbdulMuttalib I. Said ^a and Baqer Abdul Hussein Ali ^b

Department of Civil Engineering, University of Baghdad, Baghdad, Iraq

^a [email protected]
^b [email protected]

Abstract

В этой статье была проведена экспериментальная программа для установления относительно точной зависимости между скоростью ультразвукового импульса (UPV) и прочностью бетона на сжатие. Программа включала испытания бетонных кубов размером (100) мм и литых призм (100×100×300) с заданными параметрами испытаний. Образцы тестируются с использованием ультразвукового испытательного оборудования двумя методами: прямым ультразвуковым импульсом (DUPV) и поверхностным (непрямым) ультразвуковым импульсом (SUPV) для каждого образца. Полученные результаты использовались в качестве входных данных в статистической программе (SPSS) для прогнозирования наилучшего уравнения, представляющего связь между прочностью на сжатие и скоростью ультразвукового импульса. В этом исследовании было испытано 383 образца, и для этой цели предложено показательное уравнение. Статистическая программа использовалась, чтобы доказать, какой тип UPV является более подходящим, испытание (SUPV) или испытание (DUPV), чтобы представить связь между скоростью ультразвукового импульса и бетонной прочностью на сжатие. В данной работе также изучалось влияние содержания соли на связь между скоростью ультразвукового импульса и прочностью бетона на сжатие.
