Железобетонные перемычки — особенности производства

Железобетонные перемычки могут изготавливаться из обычной и предварительно напряженной арматуры. В основе производства лежат принципы, применяемые для любых других изделий из армированного бетона.

Основные особенности производства обусловлены сферой применения конструкции. Использование перемычек из железобетона предполагает повышенные нагрузки при эксплуатации, что диктует особые требования к применяемым материалам. Для их изготовления используют высококачественный бетон не ниже класса В15 и сталь высоких марок. Все требования при изготовлении перемычек жестко регламентируются ГОСТом.

Сам процесс изготовления перемычек достаточно прост. В нем выделяют следующие этапы:

• Изготовление каркаса.

Для будущей перемычки готовится каркас из арматуры, форма которого зависит от формы производимой детали. Прочность, диаметр и количество арматуры для каркаса рассчитывается исходя из предполагаемых нагрузок на изделие.

• Размещение в опалубке.

Готовый арматурный каркас помещается в опалубку. Опалубка — вспомогательная конструкция, которая позволяет придать изделию нужную геометрическую форму. Специализированная опалубка позволяет проводить предварительное натяжение арматуры.

• Заливка и уплотнение.

После размещения каркаса в опалубке обычно проводят предварительную смазку формы специальными составами, которые упрощают выемку готового изделия. После раствор заливают в опалубку. Параллельно проводится его уплотнение, способствующее более плотному прилеганию бетона к металлу и устранению воздушных пустот, которые негативно сказываются на качестве изделий. Уплотнение проводят с помощью специальных приспособлений, в том числе вибростолов.

• Сушка.

Готовые формы с железобетонными изделиями помещаются в специальные сушильные шкафы — процедура ускоряет застывание бетонной массы. Продолжительность и температура сушки зависит от вида и характеристик будущего изделия. После сушки железобетонные перемычки приобретают порядка 65–70% своей прочности. Этого вполне достаточно для перемещения изделия до места его хранения или монтажа. Остаточную прочность бетон набирает самостоятельно в течение примерно 25 дней.

• ОТК

На каждом этапе производства железобетонных перемычек специалистами ведется строгий контроль, с обязательными лабораторными исследованиями взятых проб. Все операции по контролю, количество и время взятия проб на анализ, как и методы испытания готового изделия, регламентируются соответствующими ГОСТами.

Существует еще одна разновидность перемычек. В отличие от сборных (производимых на заводе, по описанной выше технологии), такие перемычки изготавливаются непосредственно на месте. Их называют монолитными. При производстве монолитные перемычки проходят те же этапы, что и сборные, за исключением сушки.

Как сборные, так и монолитные перемычки обладают своими несомненными преимуществами. Выбор в пользу того или иного варианта зависит от конкретных условий применения.

Производство перемычек

Практически ни одно строительство не обходится без использования таких железобетонных изделий, как перемычки. Каждый оконный или дверной проем необходимо перекрыть перемычками, прежде чем продолжать возведение стен, если конечно проемы не арочного типа.

В среднем, на один оконный проем, используется 4 перемычки шириной 120 мм (при толщине стены 500мм), если облицовка ведется кирпичом, то вместо четвертой перемычки используется стальной уголок. Почему не используются перемычки большей ширины? Как правило, использование в строительстве широких перемычек, требует наличие на объекте подъемного крана, из-за значительного веса широких перемычек, тогда как узкие перемычки можно монтировать вручную.

Экономическое обоснование производства перемычек

или 10 000р прибыли с 1-го куба бетона!

Казалось бы, перемычка простейшее железо-бетонное изделие, производство которого не требует сложных форм, но если посчитать, будет понятно, что перемычки самый дорогой товар из всего ассортимента жби, при пересчете на материал.

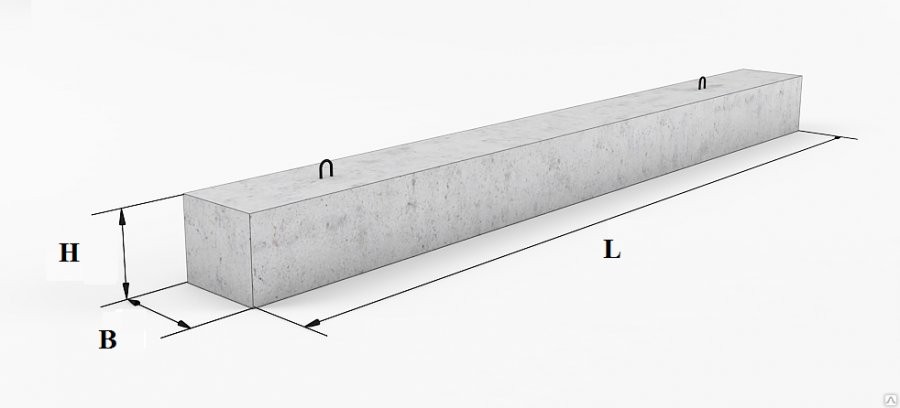

Рассмотрим на примере, перемычка 3пб18-37п имеет размеры длина=1810, ширина=120, высота=220, объем такой перемычки составляет 0,048 куб.м. цена перемычки ~750р. Из одного куба бетона можно сделать 20 перемычек, на сумму 15 000!

Теперь посчитаем расходы на производство: бетон М-200 1куб.м. = 3100р, арматура на каркасы 40кг =  1080р, итого = 4180р.  Разница между себестоимостью и ценой на куб.м перемычек составляет 10 820р.! Какую-то сумму нужно будет заплатить рабочим, пусть это будет 100р за перемычку (сборка каркаса, замес бетона, формовка) Все равно, чистая прибыль с одного куба бетона составит ни как не меньше 8 000р.

Чем меньше размер перемычек, тем больше разница между себестоимостью и конечной ценой.

Какие перемычки производить?

Как известно, видов перемычек огромное количество! только основных серий 10, в каждой серии от 2 до 10 размеров! Какие делать? Изначально, нужно представлять кто ваш будущий клиент. Если вы только начинаете свое производство, выйти на серьезную стройку будет проблематично (даже не касаясь вопроса документации и сертификатов качества) значит ваш клиент будет частный застройщик.

Какие перемычки нужны при строительстве частного дома? Как ранее упоминалось, перемычки должны быть, по возможности, легче. Значит следует выбирать перемычки шириной 120мм. Это перемычки серий: 2ПБ, 3ПБ, 4ПБ, 8ПБ, 9ПБ. В меньшем количестве, можно делать перемычки серий 10ПБ, 5ПБ, имеющих ширину 250мм. Более широкие перемычки делать не целесообразно, в ввиду более редкого спроса, и усложнения производства.

Определимся с длиной перемычек, стандартный дверной проем обычно имеет ширину 1м, стандартный проем окна (обычно) 1,5м. перемычки для этих проемов будут пользоваться более повышенным спросом. Максимальную длину перемычек, которые целесообразно производить для частного застройщика, можно ограничить 3 метрами. По правилам монтажа перемычек, перемычки должны перекрывать проем на 200мм с каждой стороны проема. Проемы шириной более 2,6 метров встретишь не в каждом доме, а делать перемычки, на которые низкий спрос, не имеет особого смысла.

Купить формы перемычек

Видео: Производство перемычек выгодный бизнес

Видео: Производство перемычек на нашем оборудовании

Руководство по строительству | Перемычки

Перемычки Контурные

Назначение перемычек состоит в том, чтобы нести кладку над проемом в стене и передавать нагрузку на стену по обе стороны от проема. Над дверями и окнами необходимо использовать перемычки, так как рамы сами по себе не способны нести нагрузку.

Высокое напряжение в кирпичной кладке может быть вызвано узкими простенками между проемами, ширину этих простенков необходимо контролировать. Дополнительную информацию и рекомендации см. в Техническом руководящем документе А Строительных норм и правил. В случаях, когда пролет перемычки превышает 3 м, может потребоваться проектирование инженером. Используемый инженер должен иметь квалификацию по результатам экзамена, заниматься частной практикой и иметь страховку профессиональной ответственности.

Два наиболее распространенных типа перемычек:

1) Перемычки из штампованного металла.

2) Сборные композитные перемычки

Штампованные металлические перемычки и детали подшипников

В отношении защиты от коррозии, торцевой опоры, нагрузки, проникновения воды, грузоподъемности, пожарных и термических свойств следует соблюдать инструкции изготовителя, изложенные в соответствующих При установке необходимо соблюдать сертификат соглашения.

Показаны типичные минимальные требования к подшипникам и DPC.

Diagram C1 — Typical pressed metal lintel detail

Diagram C2 — Typical pressed metal lintel — span is less than 2.25m

Diagram C3 — Typical pressed metal lintel — span is greater более 2,25 м

Необходимо проверить требования производителя в отношении состояния подшипников. Сливные отверстия должны быть предусмотрены на расстоянии 450 мм от центра, где внешняя створка представляет собой кирпичную кладку или облицованный бетон.

Закрытие полостей

Барьеры полостей должны быть предусмотрены для противопожарной защиты вокруг отверстий в полых стенах в соответствии со следующим:

1. В верхней части наружной полой стены (каменной или каркасной конструкции), включая любую фронтонную стену.
2. Вертикально на стыке разделительной стены и любой такой стены с наружной полой стеной (см. схему 12 TGD B, см. раздел H этого приложения).
3. Над ограждениями к защищенной лестнице (см. Схему 11 ТГД Б, см. Раздел Н настоящего приложения).
4. Вокруг всех проемов (окна, двери, форточки, служебные ящики и т. д.) в рамной конструкции.

Там, где разделительная стена встречается с внешней стеной, место примыкания должно быть оснащено барьером для полостей в соответствии со схемой 12 Технического руководства B 2017 или, при отсутствии полости, поддерживать огнестойкость разделительной стены или, в случае систем наружной изоляции противопожарная перегородка в пределах изоляции в плоскости разделяющей стены.

Примечание:

Информация, показанная ниже, относится к отдельно стоящим домам.

Диаграмма C4 — Типичные детали закрытия полости — металлическая перемешка ближе

Диаграмма C5 — Типичная полость закрытия.

Диаграмма C7 – Типовые детали закрытия полости – cill

Композитные перемычки

Краткое описание

При проектировании и изготовлении композитных перемычек из предварительно напряженных железобетонных перемычек, действующих вместе с монолитным блоком или монолитным бетоном, необходимо следовать приведенным ниже инструкциям.

В композитной перемычке предварительно напряженная перемычка работает с зоной кладки или монолитного бетона, уложенной сверху для обеспечения поддержки. Предварительно напряженная перемычка, как и сталь в усиленной балке, сопротивляется растягивающей силе, в то время как блочная конструкция сопротивляется сжимающей силе.

Отсюда и термины «композитная перемычка», «компрессионная кладка» и «компрессионная зона».

Следует отметить, что считается, что перемычка не обладает прочностью до возведения над ней кладки из блоков или монолитного бетона.

Таблица C1 – Типовая спецификация предварительно напряженной перемычки

Диаграмма C8 – Измерение пролетов крыши и пола для определения нагрузок на пол и крышу

Требования и материалы стен

Перемычки должны изготавливаться в соответствии с И.С. EN 845-2 2003 + A1 2013 Спецификация для вспомогательных компонентов для кирпичной кладки – Часть 2: Перемычки.

Стеновые материалы

Бетонные блоки: Должны соответствовать I.S. EN 771-3: 2011 +A1 2015 Спецификация для блоков каменной кладки Часть 3: Блоки каменной кладки из заполнителя (плотные и легкие заполнители).

Раствор: Должен соответствовать I.S. EN 998-2: Спецификация 2016 на раствор для кладки. Часть 2: Раствор для кладки. 1:1:6 Цемент/известь/песок или 1:6 Цемент/песок (с пластификатором). 9.

Опора перемычки

Подшипник 150 мм требуется, если пролет перемычки менее 1,5 м; При пролете перемычки от 1,5 до 3 м требуется 200 мм.

Подстилка для перемычки

На опорах замажьте перемычки раствором и, где возможно, соорудите перемычки так, чтобы они опирались на цельные, сплошные блоки.

Подпирание во время строительства

До тех пор, пока кирпичная кладка или бетон над перемычкой не созреют, перемычку необходимо подпирать с интервалом не более 1,2 м. Перемычки должны быть закреплены на расстоянии 1,2 м от центра (максимум) до тех пор, пока композитная кладка или бетон не созреют.

Заполнение раствором швов

Убедитесь, что все вертикальные и горизонтальные швы в кладке в области композитной перемычки полностью заполнены. В композитных перемычках засыпка ракушек не допускается.

Укладка монолитного бетона

При укладке монолитного бетона в водонепроницаемую опалубку убедитесь, что опалубка смачивается перед укладкой бетона, а также что удобоукладываемость смеси позволяет бетону полностью уплотняться и вибрировать .

Стены из пустотелых блоков толщиной 215 мм

В области кладки композитных материалов необходимо использовать полнотелые блоки.

Подвески для балок, DPC и т.д.

В зоне комбинированного действия никакие нагрузки не должны создаваться балками перекрытий, подвесками для балок, DPC или любыми другими вспомогательными компонентами. ЦОД следует строить вне зоны сжатия.

Схема C9 – Типовая установка ЦОД вокруг перемычек

Полые стены

Во избежание мостика холода каждый лист пустотелой стены должен быть на отдельной перемычке. В зоне составного действия предусмотреть анкеры на расстоянии 225 мм по вертикали.

ВАЖНОЕ ПРИМЕЧАНИЕ

В пределах зоны сжатия в ряду кладки никогда не оставляйте и не вырезайте отверстия для коммуникаций над предварительно напряженной перемычкой.

Допущения относительно расчета и нагрузки

Нагрузки на деревянный пол

Следующие рекомендации по проектированию применимы для жилых домов с деревянными полами до 3-х этажей.

ПРИМЕЧАНИЕ. Это руководство не распространяется на перемычки, поддерживающие бетонные перекрытия.

Расчетные таблицы допущений

При подготовке расчетных таблиц, подробно описанных в этом разделе, были сделаны следующие допущения:

Нагрузки на деревянный пол без перегородок

92

Приложенная нагрузка на пол на перемычке

Таблица C2 – Приложенная нагрузка на пол на перемычке

Приложенная нагрузка в приведенной выше таблице рассчитывается как общая нагрузка на пол, умноженная на половину пролета пола.

Нагрузки на скатную крышу

Следующие рекомендации по проектированию применимы для крыш домов простой планировки с деревянными полами высотой до 3 этажей.

Конструкция крыши

Деревянные фермы используются в современном строительстве крыш для распределения нагрузки с крыши на несущие стены. В таблице ниже указаны нагрузки на крышу, которые должны быть приложены в этих ситуациях. В традиционных крышах используются стойки и прогоны для распределения части нагрузки на внутренние стены. В подобных случаях уменьшите нагрузки, указанные в таблице ниже, на треть.

Примечание: При отсутствии прогонов нельзя делать уменьшение.

Таблица C3 – Прикладываемая нагрузка на перемычку – с уклоном до 45 градусов

Приложенная нагрузка в приведенной выше таблице рассчитывается как соответствующая нагрузка на крышу, умноженная на половину пролета крыши.

Допущения, сделанные при оценке постоянных и остаточных нагрузок в конструкции крыши:

Постоянная нагрузка на откос

Бетонная черепичная крыша – собственный вес: 0,68 кН/м^2; 92.

Композитные полосы кладон в стенах полости

Таблица C4 — Композитные полосы кладки в стенах полости

Стена C10 — Типичный голов окон — Masonry Lintels in Cavity Walls 8888888

Схема C11 — Типичная деталь оконного проема — первый этаж — каменные перемычки в пустотелых стенах

Кладочные композитные перемычки в стенах толщиной 215 мм

Таблица C5 — Композитные полосы кладки в 215 мм стенах

Диаграмма C12 — Типичная деталь головки окон — первое место — кладовая пертычки в 215 мм стенах

диаг. первый этаж – каменные перемычки в стенах толщиной 215 мм

Перемычки из монолитного бетона в пустотелых стенах

Таблица C6 – Композитные перемычки из монолитного бетона в пустотелых стенах

Диаграмма C14 — Типичная деталь оконного проема — цокольный этаж — монолитные бетонные перемычки в пустотелых стенах

Бетонные композитные линтели на месте в 215 -мм стенах

Таблица C7 — Композитные полосы бетона in -situ в 215 мм стенах

Diagram C16 — Типичное окно. монолитные бетонные перемычки в стенах толщиной 215 мм

Диаграмма C17 – Типичная деталь оконного проема – первый этаж – монолитные бетонные перемычки в стенах толщиной 215 мм

Конструкция мансардной крыши нагрузки, а также нагрузки на крышу; нагрузки на пол также должны включать нагрузки на перегородки, где это уместно. Мансардная крыша относится к конструкции крыши, где пространство крыши используется как жилое пространство.

Рассчитайте дополнительную нагрузку, воздействующую на пол слухового окна, используя Таблицу C2, затем добавьте ее к нагрузке на крышу (которая взята из Таблицы C3) и используйте сумму двух значений для расчета необходимой глубины композитной перемычки.

Для мансардных крыш уменьшение для конструкции разрезной крыши в Таблице C3 не допускается.

*Диаграмма C18 — Детали размеров пролетов крыши и пола — конструкция слухового окна *

Важное примечание:

1. В зоне составных работ используйте только сплошные бетонные блоки или кирпич.

2. В зоне составного действия никакие нагрузки не должны создаваться балками перекрытий, подвесками балок, ДПК или любыми другими вспомогательными элементами. ЦОД следует строить вне зоны сжатия.

Таблица C4A – Композитные перемычки из кирпичной кладки в пустотелых стенах

Перемычки из монолитного железобетона

Используйте Таблицу C8 в любой ситуации, когда используются монолитные железобетонные перемычки. Таблица C8 дает рекомендации относительно рабочего диапазона.

Таблица C8 — Монолитые железобетонные перемычки

Диаграмма C19 — Монолитные железобетонные перемычки

Металлические опорные уголки для внешней створки

Используйте Таблицу C9 для руководства, когда металлические уголки используются для поддержки внешней створки. Таблица C9 дает рекомендации по используемым размерам рабочего пролета и угла.

Таблица C9 – Металлические опорные уголки для внешней створки

Металлические перемычки из нержавеющей или оцинкованной стали могут использоваться в соответствии с рекомендациями производителя в отношении нагрузки и пролета.

Схема C20 — Металлические опорные уголки к внешней створке

Бетонные перемычки | Качественные сборные и предварительно напряженные бетонные перемычки

Бетонные перемычки используются над дверными и оконными проемами для несущей стены над ними.

Hughes производит, поставляет и поставляет широкий ассортимент сборных железобетонных перемычек. В наличии широкий ассортимент размеров и длин, чтобы обеспечить быстрый оборот и конкурентоспособные цены.

Сборные железобетонные перемычки

Технология «сухого литья», используемая для изготовления армированных перемычек, позволяет получить высокопрочную смесь с низким водоцементным отношением. Доступны различные сечения для различной толщины стенок. В отличие от перемычек из предварительно напряженного бетона, которые «изгибаются», армированные перемычки почти полностью ровные сверху и снизу.

Нажмите, чтобы увидеть таблицу нагрузок на пролет – перемычки

Перемычки из предварительно напряженного бетона

Эффективная конструкция достигается за счет натяжения стальных прядей для армирования. В результате получается более легкая перемычка с высокой несущей способностью. Особенно при использовании в комбинированном действии с каменной стеной наверху.

Нажмите, чтобы просмотреть таблицу нагрузок на пролет для предварительно напряженных перемычек

Насыпные камни

Накладные камни прочнее кладочных блоков и эффективно распределяют нагрузки через прилегающие блоки. Это снижает вероятность образования трещин и разрушения конструкции.

Чтобы обсудить ваши требования, свяжитесь с нашим отделом продаж сегодня.
