Провода для прогрева бетона ПНСВ

Провод ПНСВ используется для подогрева бетона, при объёмных заливках с помощью специальных трёхфазных трансформаторных станции прогрева бетона. Этот провод полностью закладывается в заливаемую конструкцию и коммутируется с прогревочными трансформаторами, через холодные концы и силовую трассу, как правило используя алюминиевые установочные провода типа АПВ (ПАВ). Объём разовых заливок может быть ограничен только мощностью электричества выделяемого на объекте или колличеством доступных станций прогрева бетона (чаще всего используются станции на 80кВт, что позволяет прогреть одной станцией от 30 до 80 кубометров бетона)

Греющие кабели НКПБ-40, 40КДБС, СТН-КС(Б) 40 и СКПБ-40 однофазные на 220В

Прогрев бетона без станций прогрева, легко и просто.

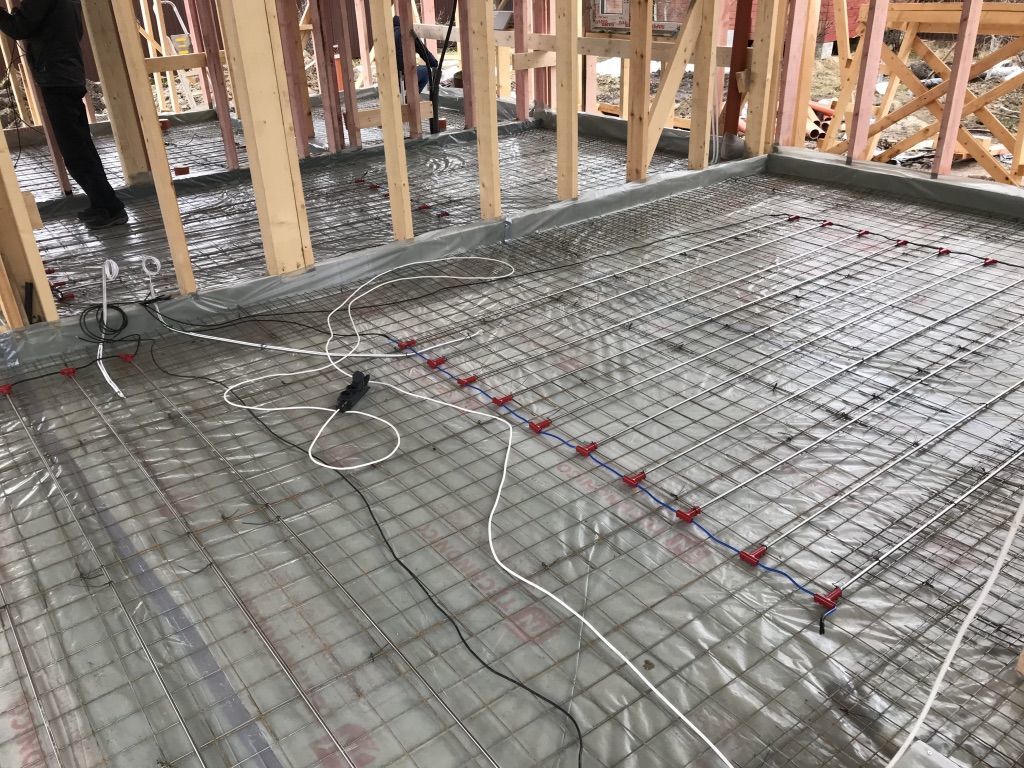

Данные кабели для прогрева бетона, чаще всего используются в коттеджном и малом строительстве по причине значительного удобства и простоты использования, так как не требуют сложной схемы коммутации и специализированных прогревочных станций и не нужно приглашать профессиональных электриков для подключения. Укладка всех греющих проводов происходит по одинаковой методике, что тут на сайте схематично отображена в описаниях соответствующего провода и кабеля

Для устройства системы прогрева бетона используется несколько видов кабелей. При выборе каждого из них следует обращать внимание на специфические нюансы, отмеченные ниже.

При устройстве электрической системы для прогрева бетона применяются четыре вида кабелей: непосредственно греющий провод ПНСВ, гибкий силовой кабель, трасса, а также алюминиевый провод для создания так называемых холодных концов. Кроме того, понадобится кембрик ПВХ. Вся схема подключается к питающему трансформатору (прогревочной станции).

• Греющий кабель. Кабель по схеме укладывается в конструкцию до заливки в нее бетона. Кабель ПНСВ (провод нагревательный стальной в виниловой оболочке) может иметь сечение от 1 до 3 мм, при подключении к сети нагревается до 80 градусов. Расчетная длина прогревочного провода — около 50 метров на кубометр бетона. • Кабель гибкий силовой. Используется для подключения всей нагревательной электросхемы к трансформатору. Сечение кабеля рекомендуется выбирать, ориентируясь на информацию, указанную в паспорте прогревочной станции.
• Трасса. Для прокладки питающей трассы используется алюминиевый кабель большого сечения. • Холодные концы. Холодные концы выполняются из алюминиевого кабеля АПВ небольшого сечения. Они соединяют прогревочный провод и трассу. • Кембрик ПВХ. Для изоляции скруток и обеспечения повышенной герметичности и надежности соединений в греющей системе используют термоусаживаемый кембрик ПВХ. Кроме него для проведения монтажных работ также потребуется изолента на тканевой основе.

Показать еще

Провод прогревочный ПНСВ — Электросистемы

Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т. д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.

Если Вы хотите приобрести ПНСВ в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.

Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.

Греющий провод ПНСВ

Для обогрева бетона в большинстве случаев применяется провод с маркировкой ПНСВ, что расшифровывается как «провод нагревательный стальная жила виниловая оболочка».

Всевозможные способы повышения температуры выложенной в опалубку смеси преследуют одну из двух целей:

• Обеспечение набора прочности в зимнее время. При падении температуры монолита ниже нуля градусов вода в нем кристаллизуется, что полностью прекращает процесс гидратации цемента. Кристаллизация несвязанной воды разрушает бетон, расширяя его поры.
• Ускорение схватывания и набора прочности в прочие сезоны. Повышение температуры смеси резко ускоряет все протекающие в ней процессы.

Поскольку в процессе схватывания цемент выделяет изрядное количество тепла, дополнительный нагрев зимой нужен смеси далеко не всегда.

Провод для прогрева бетона в холодное время года используется, когда:

• Температура уличного воздуха значительно ниже нуля.
• Нет возможности обеспечить качественную теплоизоляцию опалубки.
• Модуль поверхности монолита (отношение его площади к объему) превышает значение 10 1/м.

Характеристики

• Структура:     Одножильный
• Материал токоведущей жилы:     Сталь, оцинкованная сталь
• Материал изоляции:     Поливинилхлорид, полиэтилен
• Питание:     380 вольт через трансформатор. Питание от сети 220В тоже возможно, но с ограничениями по мощности (7КВт от электрощитовой, 3,5 КВт от розетки)
• Рабочие температуры:     -60⁰— +80⁰С
• Сечение:     0,6 — 4 мм

ПНСВ состоит из стальной жилы в некоторых случаях дополнительно оцинкованной. Сверху она покрыта изоляционной оболочкой, выполненной из поливинилхлорида или его подвидов. Такой вид изоляции позволяет избежать переломов и перегибов внутренних жилок, а также предохраняет от возгораний. Кабель для прогрева бетона, в зависимости от диаметра жилы и электрического сопротивления, может выдержать, на каждый метр, нагрузку в 80-160 Ватт.

Использование

Провод типа ПНСВ оптимально применять для прогрева монолитного бетона, например, при заливке фундаментов или стен.

Технологическая карта прогрева бетона проводом ПНСВ должна учитывать ряд его особенностей: сталь имеет сравнительно высокое удельное сопротивление, что ведет к куда более сильному, чем у меди или алюминия, нагреву проводника при умеренных токах. Нормой для уложенного в бетон провода считаются 14-16 А, однако на воздухе такой ампераж расплавит изоляцию.

Поэтому ПНСВ подключается к трансформатору или иному источнику тока проводом с меньшим удельным сопротивлением.

Как вариант, подключение может быть выполнено проводом ПНСВ того же сечения, но сдвоенным.

Перехлесты и укладка соседних проводов на расстоянии менее 15 миллиметров недопустимы из-за вероятности перегрева с расплавлением изоляции и короткого замыкания.

Поскольку сталь не отличается высокой гибкостью, провод укладывается с плавными изгибами радиусом не менее 25 мм. Укладка допустима при температуре окружающего воздуха не ниже -15 градусов. Инструкция связана с тем, что пластиковая изоляция при более низких температурах утрачивает эластичность и может быть нарушена при изгибе. Для более равномерного нагрева бетонной смеси уложенный провод рекомендуется покрывать металлической фольгой толщиной 0,2 — 0,5 мм.

Нагревательную секцию можно собирать из нескольких отрезков; при этом допускается соединение не только через колодки, но и скрутками. Прогрев — мероприятие одноразовое, и контактирующие поверхности просто не успеют сколь-нибудь существенно окислиться.

А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

Простейшая схема укладки для прогрева бетона проводом ПНСВ — змейка.

Превышение скорости увеличения температуры может привести к росту внутренних напряжений и растрескиванию. Регулировка выполняется постепенным повышением и понижением напряжения на трансформаторе.В течение первого периода раствор будет разогреваться, при этом недопустимо увеличивать температуру больше чем на 10⁰ С за два часа. Второй период должен сопровождаться повышением температуры не более чем на 80⁰ С. На заключительном этапе производится остывание. При этом тоже не следует торопиться, а понижение не должно оказаться больше 5⁰ С в течение часа.

технические характеристики, толкование и применение

Провод ПНСВ достаточно специфичен и не используется для подключения потребителей электроэнергии к сети, это электронагреватель. Чаще всего этот тип кондуктора используется для обогрева бетона, что позволяет проводить строительные работы в зимнее время. Рассмотрим подробнее технические характеристики провода ПНСВ, конструктивные особенности и область применения.

• Расшифровка сокращений и оформление
• Технические характеристики
• Область применения
• Как подключить и проложить провод
• Как заменить

Расшифровка сокращений и оформление

Обозначение ПНСВ расшифровывается как:

• П — провод;
• Н — отопление;
• С — сталь;
• В — в виниловом чехле.

Таким образом, маркировка указывает, из чего состоит провод: стальной сердечник, оцинкованный или не оцинкованный, с изоляцией из ПВХ или специального полиэтилена.

Технические характеристики

В таблице приведены основные технические характеристики ПНСВ:

Количество жил	1 шт.
Основной материал	Сталь
Максимальная температура нагрева	80 градусов Цельсия
Температура установки	Не ниже -15 градусов Цельсия
Рабочая температура	от -60 до +50 градусов Цельсия
Минимальный радиус изгиба	Не менее 5 наружных диаметров
Допустимые напряжения	380В
Рекомендуемое напряжение питания	60-75В
Плотность мощности	1,5–2,5 кВт/м3
Удельное сопротивление	1,2 кв. мм — 0,15 Ом; 2 кв. мм — 0,044 Ом; 3 кв. мм — 0,02 Ом;
Сопротивление изоляции	1 МОм / 1 км
Толщина изоляции	0,8-0,17
Режим работы	Прерывистый или продолжительный
Потребление	50-60 м.п. за 1 м3 бетона
Срок службы	15 лет

В таблице сечения ниже указан также базовый набор характеристик, он поможет в выборе правильного сечения провода:

Область применения

Характеристики мы рассмотрели, теперь поговорим о том, где применяется нагревательная проволока ПНСВ. Применяется для прогрева бетона, например, при его заливке при низких температурах, для его твердения.

Кроме того, ПНСВ можно использовать для отопления. В сельском хозяйстве и быту кондуктор используют для обогрева почвы, обогрева водопроводных труб и водостоков, для канализации, чтобы вода не замерзала в холодное время года. Комнатный провод нашел свое применение в качестве нагревательного элемента теплого электрического пола. Как уже было сказано, ПНСВ бывает двух видов: с оцинкованной и неоцинкованной сердцевиной. Стоит отметить, что неоцинкованная сердцевина подвержена коррозии.

Как подключить и проложить провод

Провод ПНСВ подключается к сети через понижающий трансформатор, напряжение на вторичной обмотке которого должно быть в районе 60-75В. Вторичный ток — от десятков до сотен ампер в зависимости от мощности нагревателя. При проектировании системы отопления с проводом ПНСВ необходимо обеспечить, чтобы удельная мощность находилась в пределах 1,5-2,5 кВт для проводника сечением 1,2 кв. мм

Стоит отметить, что наиболее распространены провода сечением 1,2 — 1,4 мм, но есть и варианты сечением до 6 кв. мм

Подключать ПНСВ напрямую к трансформатору нельзя, так как он греется и надежного соединения не получится. Подключать провод к трансформатору необходимо холодными концами. То есть ПНСВ подключается к токоведущим жилам из меди или алюминия любым надежным способом. Для меди можно использовать пайку тугоплавкими припоями (не рекомендуется ПОС-60, хотя его температура плавления в несколько раз превышает рабочую температуру проволоки). Пайка совмещена стяжкой из медной проволоки. Возможно использование клеммных колодок и других типов соединений.

Это соединение НЕ должно выполняться в бетоне!

Схема подключения ПНСВ к трехфазному трансформатору представлена ​​на рисунке:

Стоит отметить, что длина провода подбирается так, чтобы ток через него не превышал 15А, если нужно отапливать большую площадь – объединяйте такие сегменты с секциями. В среднем такой ток обеспечивается при длине участка 15-18 метров и напряжении питания 70В.

Для пищевых продуктов подходит КТПТО-80. Это комплектная трансформаторная подстанция с трансформатором 80 кВА для обогрева бетона. Также можно подключить нагревательный провод к мощному сварочному аппарату с выходным током 150-250А. Этот вариант подходит для домашнего использования, чтобы не арендовать профессиональное мощное оборудование. Вот схема подключения ПНСВ к сварочному аппарату:

Укладку провода необходимо производить так, чтобы расстояние между соседними жилами было не менее 15 см. Для получения равномерного теплового поля его можно обернуть слоем фольги толщиной 0,2-0,5 мм.

Как заменить

Для замены ПНВС можно использовать ПТПЖ, у него аналогичные характеристики. Аналог можно согнуть по радиусу, равному 10 минимальным диаметрам, отличие в том, что у него 2 проволоки. Для утепления бетона можно использовать ПТПЖ 2х0,6. Нагревательный кабель BET также подходит для системы обогрева теплого пола или бетона, имеет удельную мощность 40 Вт/м, его конструкция позволяет работать с миксером и вибратором. ПНСП — также подходит для замены ПНСВ. Среди нагревательных кабелей также можно выделить КДБС – этот резистивный нагревательный кабель предназначен для быстрого твердения бетона.
