Провода для прогрева бетона ПНСВ

Провод ПНСВ используется для подогрева бетона, при объёмных заливках с помощью специальных трёхфазных трансформаторных станции прогрева бетона. Этот провод полностью закладывается в заливаемую конструкцию и коммутируется с прогревочными трансформаторами, через холодные концы и силовую трассу, как правило используя алюминиевые установочные провода типа АПВ (ПАВ). Объём разовых заливок может быть ограничен только мощностью электричества выделяемого на объекте или колличеством доступных станций прогрева бетона (чаще всего используются станции на 80кВт, что позволяет прогреть одной станцией от 30 до 80 кубометров бетона)

Греющие кабели НКПБ-40, 40КДБС, СТН-КС(Б) 40 и СКПБ-40 однофазные на 220В

Прогрев бетона без станций прогрева, легко и просто.

Данные кабели для прогрева бетона, чаще всего используются в коттеджном и малом строительстве по причине значительного удобства и простоты использования, так как не требуют сложной схемы коммутации и специализированных прогревочных станций и не нужно приглашать профессиональных электриков для подключения. Укладка всех греющих проводов происходит по одинаковой методике, что тут на сайте схематично отображена в описаниях соответствующего провода и кабеля

Для устройства системы прогрева бетона используется несколько видов кабелей. При выборе каждого из них следует обращать внимание на специфические нюансы, отмеченные ниже.

При устройстве электрической системы для прогрева бетона применяются четыре вида кабелей: непосредственно греющий провод ПНСВ, гибкий силовой кабель, трасса, а также алюминиевый провод для создания так называемых холодных концов. Кроме того, понадобится кембрик ПВХ. Вся схема подключается к питающему трансформатору (прогревочной станции).

• Греющий кабель. Кабель по схеме укладывается в конструкцию до заливки в нее бетона. Кабель ПНСВ (провод нагревательный стальной в виниловой оболочке) может иметь сечение от 1 до 3 мм, при подключении к сети нагревается до 80 градусов. Расчетная длина прогревочного провода — около 50 метров на кубометр бетона. • Кабель гибкий силовой. Используется для подключения всей нагревательной электросхемы к трансформатору. Сечение кабеля рекомендуется выбирать, ориентируясь на информацию, указанную в паспорте прогревочной станции.
• Трасса. Для прокладки питающей трассы используется алюминиевый кабель большого сечения. • Холодные концы. Холодные концы выполняются из алюминиевого кабеля АПВ небольшого сечения. Они соединяют прогревочный провод и трассу. • Кембрик ПВХ. Для изоляции скруток и обеспечения повышенной герметичности и надежности соединений в греющей системе используют термоусаживаемый кембрик ПВХ. Кроме него для проведения монтажных работ также потребуется изолента на тканевой основе.

Показать еще

Обогрев бетона кабелем, технология и схема укладки

Примерно 80% российских городов расположено в умеренно-континентальном и резко-континентальном климате, для которого характерна ярко выраженная зима с сильными морозами и осадками в виде снега. Но даже в это неблагоприятное для строительства время года возведение монолитных бетонных конструкций не прекращается. Для создания нужных температурных условий существуют разные технологии:

• специальные тепляки;
• тепломаты;
• опалубка с ТЭН и электродами;
• кабельный электрообогрев.

Первый способ наиболее энергоемкий, потому экономически невыгоден. Во втором случае устанавливаются тепловые станции, которые прогревают лишь верхние слои, а этого в некоторых случаях недостаточно. Третий вариант предполагает установку электродов в раствор и подключения их к сети через сварочный аппарат или понижающий трансформатор. Этот способ энергозатратный, так как вода в бетоне является проводником, а его сопротивление при затвердевании значительно возрастает.

Обогрев бетона кабелем считается одним из наиболее эффективных и экономичных способов. О нем далее и пойдет речь. Но сначала поясним для чего всё это необходимо.

Зачем прогревать бетон?

При температуре воздуха ниже нуля смесь вместо полного затвердевания частично замерзает. Когда становится тепло, начинается процесс оттаивания, в результате которого бетон может разрушиться, что отрицательно скажется на монолитности всей конструкции. В образовавшиеся трещины будет проникать вода, что приведет к уменьшению срока службы постройки.

Результат заливки бетона на морозе

Чтобы не допустить таких последствий, в зимнее время необходимо организовывать обогрев бетона. В этом случае его структура не нарушится, а возводимая конструкция будет прочной.

Виды греющих проводов и кабелей

Наиболее часто для электроподогрева бетона применяют провода ПНСВ (провод нагревательный со стальной жилой и изоляцией из ПВХ пластиката). Популярность этого материала объясняется его сравнительно невысокой ценой и несложным монтажом.

Провод ПНСВ

Вместо ПНСВ можно использовать ПНСП. Этот провод отличается полипропиленовой изоляцией, что обеспечивает незначительное повышение максимальной мощности тепловыделения.

Таблица основных параметров ПНСВ и ПНСП

Такие провода также используют как напольные обогреватели, которые работают по принципу теплого пола. При использовании термопроводов этого типа необходимо рассчитывать их длину. Небольшую погрешность можно исправить путем регулировки уровня напряжения, которое поступает с трансформатора для прогрева бетона.

Применение ПНСВ эффективно, но усложняется необходимостью установки дополнительного оборудования для регулировки тепловой мощности путем изменения напряжения. Существенно проще работать с секционными термокабелями КДБС. Они напрямую подключаются к сети 220В, потому для их работы не требуется какое-либо оборудование. Купить такой нагревательный кабель можно в наших магазинах в Москве и Московской области.

Конструкция и характеристики кабеля КДБС

Секция нагревательная кабельная КДБС представляет собой тепловыделяющий элемент на базе резистивного нагревательного кабеля в защитной ПВХ оболочке. С одной стороны он оснащен концевой муфтой, а с другой – соединительной муфтой, установочным проводом и наконечниками для подключения к питанию. Для подключения к сети подходит любой соединительный провод, например, АПВ (алюминиевые токопроводящие жилы).

Технические характеристики КБДС:

Пример обозначения нагревательной секции:

Номинальные параметры нагревательных секций КДБС фиксированной длины и мощности представлены в таблице:

Технология прогрева бетона с применением ПНСВ

Принцип действия несложный: при подаче напряжения провод нагревается и подогревает бетон. Для нагрева требуется напряжение 70В, поэтому для работы необходим понижающий трансформатор КТПТО или ТСДЗ соответствующей мощности.

Трансформатор для прогрева бетона ТСДЗ-80/0,38

Перед началом монтажа необходимо вычислить, сколько метров нагревательного провода требуется. При расчете учитывается:

• тип и характеристики провода;
• напряжение трансформаторной подстанции;
• характеристика монолитной бетонной конструкции – армированная или неармированная, длина, ширина, высота, объем.

Чтобы не запутаться и получить точные цифры, можно использовать онлайн калькулятор «Расчёт нагревательного провода ПНСВ».

Кроме этого, нужно учитывать силу тока. Для погруженного в бетон кабеля этот показатель должен быть 14−18А в зависимости от схемы подключения.

На практике соединение выполняют в «треугольник» или «звезду». При первой схеме провода поровну делят на три группы и в них соединяют провода друг с другом параллельно. Затем полученные комплекты объединяют концами в три узла и подсоединяют к трем выходным зажимам прогревочного трансформатора. Схема подключения «звезда» предполагает использование набора «троек», представляющих собой три отрезка провода одинаковой длины, объединенных с одной стороны в узел. Оставшиеся концы «троек» соединяют в три узла, а затем подсоединяют к выходным зажимам ПТ.

Электрическая схема подключения ПНСВ

Монтаж ПНСВ

После выполнения всех расчетов и утверждения технической карты приступают к укладке греющего кабеля. ПНСВ монтируется после создания армирующих каркасов, установки закладных элементов и окончания сварных работ. Провод навивают на металлокаркас или укладывают между арматурой в виде «улитки» или «змейки». При этом никакого натяжения быть не должно. Не допускается соприкосновение ПНСВ друг с другом и с опалубкой.

Важно! Кабель должен полностью находиться в бетоне, иначе он сгорит.

Электрическая схема подключения ПНСВ

Кабель ПНСВ нельзя использовать на воздухе, поэтому на его выводы методом пайки устанавливаются так называемые «холодные концы» из более толстого провода, которые подсоединяются к понижающему трансформатору. Обязательно проводится тест-проверка при помощи мегаомметра, а также измеряется размеренная нагрузка тока по фазам. После установки работоспособности системы, производится заливка бетона.

Далее дожидаются первичного схватывания и включают трансформатор:

• Нагрев выполняется со скоростью не более 10°C в час. В этом случае весь объем будет прогреваться равномерно.
• Бетон необходимо прогревать, пока он не наберет 50% технологической прочности. Максимально допустимая температура 80°C, оптимально – 60°C.
• Бетон должен остывать со скоростью примерно 5°C в час, тогда он не растрескается и получится монолитным.

Если технологические нормы соблюдены, то бетон наберет соответствующую его составу марку прочности. После завершения работ холодные концы обрезаются, а греющий провод остается в толще бетона.

Сварочный аппарат как понижающий трансформатор

При заливке небольшого объема провод для обогрева бетона можно подключить к мощному сварочному аппарату с выходным током 150−250А. Это позволит сэкономить на аренде понижающего трансформатора. Приведем пример, как можно реализовать этот метод.

Задача: залить плиту объемом 3,6 м3, при температуре воздуха – 10°C.

Потребуется:

• сварочный аппарат на 200−250А;
• токовые клещи;
• провод ПНСВ;
• АПВ для холодных концов;
• изолента на тканевой основе.

ПНСВ нужно нарезать на сегменты по 18 м. Каждый такой отрезок выдерживает ток до 25А. К сварочному аппарату на 250А можно подсоединить 10 таких отрезков (25×10=250А). Но чтобы не допустить перегрузки стоит оставить некоторый запас, потому возьмем 8 сегментов.

К каждому выходу прикручиваем АПВ, место соединения изолируем. Длины провода должно хватить до сварочного аппарата, при этом саму скрутку нужно располагать в бетоне.

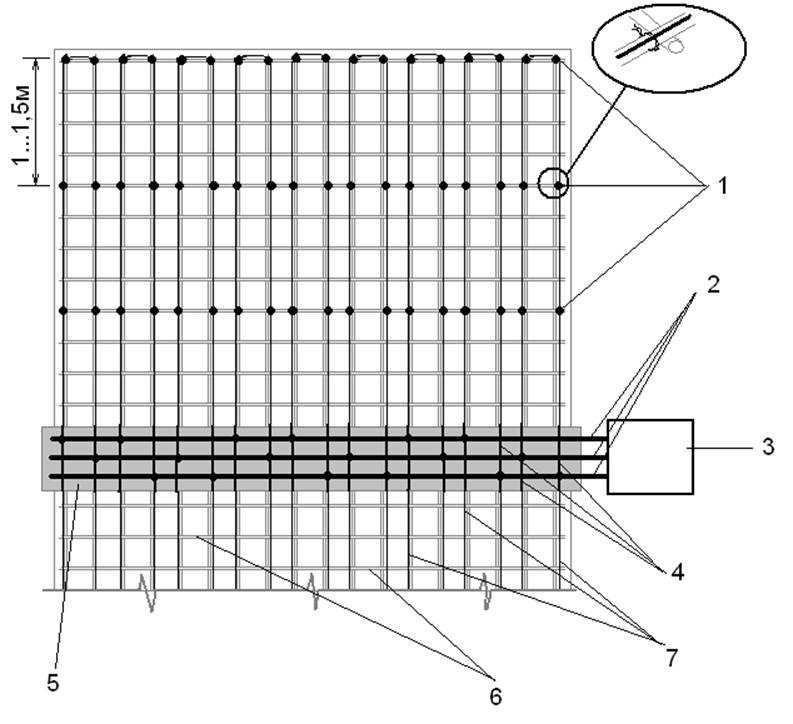

Далее выполняется укладка ПНСВ согласно схеме, приведенной ниже. Холодные концы соединяются клеммником ((+) и (-) отдельно), который размещается на изоляционном материале, например, текстолите.

Схема подключения ПНСВ к сварочному аппарату

Завершив заливку бетона, выставляем минимальный ток на сварочном аппарате и подсоединяем клеммы к его прямому и обратному выходам. На всех отрезках и проводим измерение тока, он должен быть не более 20А. Во время нагрева сила тока будет падать, тогда увеличиваем ее на аппарате.

Преимущества и недостатки ПНСВ

Прогревать бетон при помощи ПНСВ довольно выгодно:

• низкая стоимость;
• сравнительно небольшой расход электроэнергии;
• устойчивость к щелочам и кислотам, которые могут содержаться в смеси при добавлении в нее различных присадок.

У этого способа есть и минусы:

• сложный расчет длины провода;
• привлечение понижающего трансформатора.

ПТ стоит дорого, а взятие его в аренду не выгодно, поскольку такие услуги могут обойтись до 10% от себестоимости изделия. Сварочные аппараты подходят только для обогрева небольших объемов. Они не предназначены для такого режима работы и могут выйти из строя, что повлечет за собой затраты на ремонт или покупку нового аппарата.

Монтаж нагревательной секции КДБС

Кабель укладывается на арматуре с шагом 70 мм. После установки опалубки и заливки бетона, КДБС подключают к электросети. Когда бетон полностью застынет, кабель отключают от питания, обрезают концы и оставляют в монолитной конструкции.

Рекомендации по расчету мощности и укладке нагревательных секций КДБС:

• Как правило, на 1 м2 прогреваемой поверхности требуется 4 м кабеля.
• Примерная мощность для прогрева 1 м3 бетонной конструкции 0,4-1,5 кВт. При расчете этого параметра учитывается толщина и материал опалубки, используемые присадки для бетона, температура воздуха, ветер.
• Кабель укладывается в массе бетона на глубине около 20 см.
• Весь кабель необходимо равномерно распределить по обогреваемой поверхности.
• Пересечение кабеля недопустимо.
• В местах стыка с не теплоизолированными поверхностями необходим монтаж еще одной нагревательной секции с отдельной системой управления.
• Нельзя одной и той же секцией греть два и более объекта с разными условиями теплоотдачи.

Плюсы сегментированного кабеля

Выделим основные достоинства нагревательной секции КДБС:

• простой монтаж;
• несложный расчет длины секции;
• не требуется понижающий трансформатор;
• постоянная мощность и равномерный прогрев без порчи проводов.

Кабельные нагревательные секции получили все необходимые сертификаты, включая сертификат европейского таможенного союза. Весь ассортимент КДБС можно заказать в нашем магазине.

технические характеристики, толкование и применение

Провод ПНСВ достаточно специфичен и не используется для подключения потребителей электроэнергии к сети, это электронагреватель. Чаще всего этот тип кондуктора используется для обогрева бетона, что позволяет проводить строительные работы в зимнее время. Рассмотрим подробнее технические характеристики провода ПНСВ, конструктивные особенности и область применения.

• Расшифровка сокращений и оформление
• Технические характеристики
• Область применения
• Как подключить и проложить провод
• Как заменить

Расшифровка сокращений и оформление

Обозначение ПНСВ расшифровывается как:

• П — провод;
• Н — отопление;
• С — сталь;
• В — в виниловом чехле.

Таким образом, маркировка указывает, из чего состоит провод: стальной сердечник, оцинкованный или не оцинкованный, с изоляцией из ПВХ или специального полиэтилена.

Технические характеристики

В таблице приведены основные технические характеристики ПНСВ:

Количество жил	1 шт.
Основной материал	Сталь
Максимальная температура нагрева	80 градусов Цельсия
Температура установки	Не ниже -15 градусов Цельсия
Рабочая температура	от -60 до +50 градусов Цельсия
Минимальный радиус изгиба	Не менее 5 наружных диаметров
Допустимые напряжения	380В
Рекомендуемое напряжение питания	60-75В
Плотность мощности	1,5–2,5 кВт/м3
Удельное сопротивление	1,2 кв. мм — 0,15 Ом; 2 кв. мм — 0,044 Ом; 3 кв. мм — 0,02 Ом;
Сопротивление изоляции	1 МОм / 1 км
Толщина изоляции	0,8-0,17
Режим работы	Прерывистый или продолжительный
Потребление	50-60 м. п. за 1 м3 бетона
Срок службы	15 лет

В таблице сечения ниже указан также базовый набор характеристик, он поможет в выборе правильного сечения провода:

Область применения

Характеристики мы рассмотрели, теперь поговорим о том, где применяется нагревательная проволока ПНСВ. Применяется для прогрева бетона, например, при его заливке при низких температурах, для его твердения.

Кроме того, ПНСВ можно использовать для отопления. В сельском хозяйстве и быту кондуктор используют для обогрева почвы, обогрева водопроводных труб и водостоков, для канализации, чтобы вода не замерзала в холодное время года. Комнатный провод нашел свое применение в качестве нагревательного элемента теплого электрического пола. Как уже было сказано, ПНСВ бывает двух видов: с оцинкованной и неоцинкованной сердцевиной. Стоит отметить, что неоцинкованная сердцевина подвержена коррозии.

Как подключить и проложить провод

Провод ПНСВ подключается к сети через понижающий трансформатор, напряжение на вторичной обмотке которого должно быть в районе 60-75В. Вторичный ток — от десятков до сотен ампер в зависимости от мощности нагревателя. При проектировании системы отопления с проводом ПНСВ необходимо обеспечить, чтобы удельная мощность находилась в пределах 1,5-2,5 кВт для проводника сечением 1,2 кв. мм

Стоит отметить, что наиболее распространены провода сечением 1,2 — 1,4 мм, но есть и варианты сечением до 6 кв. мм

Подключать ПНСВ напрямую к трансформатору нельзя, так как он греется и надежного соединения не получится. Подключать провод к трансформатору необходимо холодными концами. То есть ПНСВ подключается к токоведущим жилам из меди или алюминия любым надежным способом. Для меди можно использовать пайку тугоплавкими припоями (не рекомендуется ПОС-60, хотя его температура плавления в несколько раз превышает рабочую температуру проволоки). Пайка совмещена стяжкой из медной проволоки. Возможно использование клеммных колодок и других типов соединений.

Это соединение НЕ должно выполняться в бетоне!

Схема подключения ПНСВ к трехфазному трансформатору представлена ​​на рисунке:

Стоит отметить, что длина провода подбирается так, чтобы ток через него не превышал 15А, если нужно отапливать большую площадь – объединяйте такие сегменты с секциями. В среднем такой ток обеспечивается при длине участка 15-18 метров и напряжении питания 70В.

Для пищевых продуктов подходит КТПТО-80. Это комплектная трансформаторная подстанция с трансформатором 80 кВА для обогрева бетона. Также можно подключить нагревательный провод к мощному сварочному аппарату с выходным током 150-250А. Этот вариант подходит для домашнего использования, чтобы не арендовать профессиональное мощное оборудование. Вот схема подключения ПНСВ к сварочному аппарату:

Укладку провода необходимо производить так, чтобы расстояние между соседними жилами было не менее 15 см. Для получения равномерного теплового поля его можно обернуть слоем фольги толщиной 0,2-0,5 мм.

Как заменить

Для замены ПНВС можно использовать ПТПЖ, у него аналогичные характеристики. Аналог можно согнуть по радиусу, равному 10 минимальным диаметрам, отличие в том, что у него 2 проволоки. Для утепления бетона можно использовать ПТПЖ 2х0,6. Нагревательный кабель BET также подходит для системы обогрева теплого пола или бетона, имеет удельную мощность 40 Вт/м, его конструкция позволяет работать с миксером и вибратором. ПНСП — также подходит для замены ПНСВ. Среди нагревательных кабелей также можно выделить КДБС – этот резистивный нагревательный кабель предназначен для быстрого твердения бетона.
