На сегодняшний день большую популярность набирает перекрытие железобетонными плитами в частном строительстве.
Одним из видов такого перекрытия является железобетонное перекрытие по профнастилу. Область применения такого способа самая разнообразная: перекрытие из профнастила применяют и при строительстве террас, и при строительстве гаражей и в других видах строительства.
Отличие перекрытия по профнастилу от обычного монолитного перекрытия
Перекрытия — один из вариантов устройства коробки дома
Основным отличием профнастила от монолитного железобетонного перекрытия, которое выполняется путём заливки при помощи специальной опалубки, является то, что использование профнастила позволяет сделать сразу готовый потолок, который в последствие не требует никаких доработок, то есть никакой отделки.
Достоинством такого перекрытия можно назвать то, что листовой материал имеет разный профиль. Это делает сечение перекрытия ребристым. В свою очередь этот фактор позволяет получить прочное перекрытие, но при этом потратить гораздо меньше и бетона, и арматуры.
План перекрытий из профнастила заключается в том, что сам профнастил, который выполняет роль не снимаемой опалубки для дальнейшего применения бетона, имеет в качестве опоры металлический каркас. Каркас в свою очередь состоит из металлических колонн и металлических балок.
Такая конструкция позволяет изготавливать стены из лёгких материалов, которые имеют малый запас по прочности. А возможно это по той простой причине, что вся нагрузка от перекрытия передаётся не на эти стены, а на этот самый металлический каркас.
В качестве материала для стен могут послужить теплоизоляционные материалы такие, например, как газобетон или пеноблок.
Выгоду можно получить и в другом моменте.
Например, при строительстве фундамента. Если планировалось строить массивную постройку, то и фундамент должен был получиться ленточным. Такой фундамент требует больших затрат строительных материалов.
Теперь, когда вся нагрузка от перекрытия легла на каркас, стены стали более лёгкими, значит и на фундамент нагрузка будет меньше. Это позволяет сделать фундамент не ленточного, более затратного типа, а например колонного, который требует гораздо меньше сил и средств. Каждая колонна фундамента будет держать на себе одну колонну металлического каркаса.
По всему периметру, под облегчённые стены, по оголовкам нового фундамента выливается маленький ростверк. Сечение ростверка определяется из расчёта толщины стены и того расстояние, которое будет между колоннами фундамента. План перекрытия с использованием профнастила действительно является выгодным с точки зрения экономии сил, средств и времени.
Расчет железобетонного перекрытия

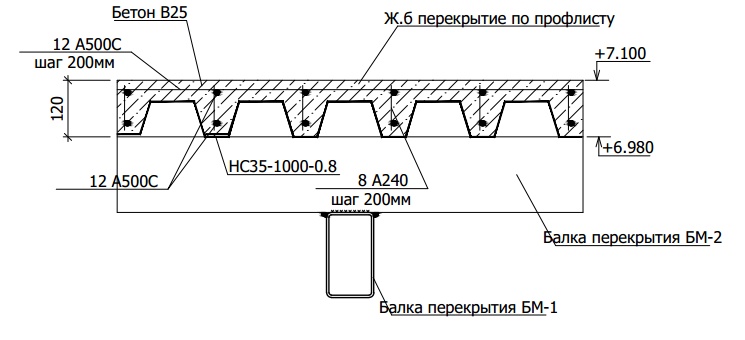

Армирование конструкции
Любой план перекрытия включает в себя и его расчёт.
Перекрытие по профнастилу не стало исключением. Для того, чтобы правильно всё рассчитать, нужно следующее:
- Иметь точные размеры здания;
- Иметь расчёт нагрузки от самого перекрытия.
На основе этих данных можно правильно выбрать металлические колонны и балки нужных и требуемых размеров.
Сами колонны в большинстве своём изготавливаются из металлических труб, которые могут иметь, как круглую, так и квадратную форму. В качестве балок может выступать двутавровая металлическая балка или швеллер. Шаг, с которым будут укладываться балки, так же, как и их сечение зависит от профнастила.
Это значит, что чем выше выполнен профиль, тем реже можно укладывать балки. Чтобы точно самому рассчитать это расстояние, то за нужной информацией лучше обратиться в ту компанию, у которой вы приобретали профиль. Там о своём продукте расскажут всё: и его характеристики и несущую способность, и всё остальное.
В качестве примера можно рассмотреть один расчёт.
Пусть балки укладываются с шагом в три метра. При этом применён профнастил марки ТП-75, который имеет толщину 0,9 миллиметра.
Строительство дома подразумевает знание многих строительных областей, только в этом случае можно рассчитывать на положительный результат
В момент определения длины листа профнастила нужно стараться делать так, чтобы он опирался сразу на три балки, а не на две, как это чаще всего случается. Это позволит исключить прогиб листа между балками. Крепить листы к металлическим основаниям балок лучше саморезами 5,5 на 32 миллиметра, которые имеют усиленный бур, то есть специально предназначены для таких целей.
Такие саморезы ещё часто называют бронебойными за то, что они способны просверлить швеллер без предварительного сверления дрелью. Крепление происходит на каждом стыке листа профнастила и балки перекрытия, то есть в трёх местах, соответственно если всё же лист лежит на двух балках, то в двух местах.
Кроме того, что необходимо крепить листы к балкам, их ещё нужно зафиксировать и на стыках.
Для этого можно использовать те же бронебойные саморезы но меньшей длины, скажем, подойдёт 5,5 на 25 миллиметров. Саморезы необходимо ввинчивать с частотой один саморез на каждые 40 см.
Теперь, когда опалубка для бетона в виде профнастила сделана, остаётся уложить сам бетон. План перекрытия всегда предусматривает минимальную толщину перекрытия. Как правило, она составляет порядка семи-восьми сантиметров, это не считая толщины листов. Бетонирование лучше производить бетоном марки М-25 или второе обозначение М-350.
Перед бетонирование сначала нужно ещё подготовить профнастил. Подготовка заключается в том, что внизу посередине каждого пролёта между балками необходимо установить палки от самого пола и до листа профнастила. Это нужно для того, чтобы под весом, лежащего на профнастиле, бетона он не прогибался. Позже, когда бетон высохнет, такие временные опоры можно будет убрать.
Устройство балок под перекрытия
Бетонирование лучше произвести за один раз.
Если площадь покрыть за один рабочий день не удастся, то нужно стараться забетонировать хотя бы пролёт. После того, как бетонирование произошло в два или даже больше этапов, то следует запомнить, какое количество дней высыхает тот или иной пролёт.
Нужно это для того, чтобы убрать дополнительные опоры во время. А делать это нужно только тогда, когда бетон наберёт порядка 70-80 процентов своей прочности, что достигается только на 10-11 сутки. Такой показатель достигается при тёплой погоде, если же на улице зима, то период увеличивается до 3-4 недель.
При производстве работ в сухую и жаркую погоду бетон постоянно необходимо смачивать. Нужно это для того, чтобы влага не смогла испариться раньше срока. Это получается потому, что под воздействием высоких температур нагревается лист профнастила, что увеличивает испарение влаги из бетона.
Моделирование перекрытия по несъёмной опалубке
Последнее время мы получаем много запросов, связанных с моделированием перекрытия по несъёмной опалубке.
Прямое моделирование несъёмной опалубки геометрическими формами очень трудоёмко и создает большую нагрузку на компьютер.
Сегодня расскажем об оптимальном способе получения спецификаций и чертежей для перекрытия по несъемной опалубке из профилированного настила.
Будем работать в проекте, в котором есть подготовленная спецификация. Исходный проект в Renga для тренировки вы можете скачать здесь.
В проекте создана плита перекрытия толщиной 200 мм, к ней применён стиль армирования с двумя параметрическими сетками, на чертеже размещён разрез плиты и спецификация.
Изменим плиту так, чтобы выделилась зона расположения профнастила и соответственно сместилось нижнее армирование плиты:
- Для типа объекта Перекрытие создадим новый многослойный материал.
- Добавим к базовому слою слой, имитирующий несъёмную опалубку из профнастила. Толщина слоя 75 мм.
Вид на разрезе автоматически перестроился, и армирование построилось с отступом на величину защитного слоя от слоя перекрытия, имитирующего несъемную опалубку.
Добавляем в спецификацию профнастил:
- Для материала добавляем существующие в проекте свойства: «Категория объекта», «Наименование», «Обозначение».
- Также для материала создаем новые пользовательские свойства с типом данных «Строка»: «Единица измерения», «Полное наименование».
- Пользовательское свойство «Полное наименование» будет объединять для отображения в спецификации наименование материала и его единицу измерения, для этого зададим свойству выражение:
{Наименование} {Единица измерения} - Создаем материал «Профнастил» и заполняем значения свойств, кроме свойства «Полное наименование», оно будет заполнятся автоматически.
- Назначаем созданный материал для слоя толщиной 75 мм многослойного материала перекрытия.
- В Обозревателе проекта открываем Спецификацию.
- Добавляем для общих граф спецификации тип объекта «Слой» и соответствующие свойства. Для графы «Наименование» добавляем свойство «Материал.Полное наименование», для графы «Количество» добавляем расчётную характеристику слоя «Полная площадь».
- Добавляем для многослойных материалов свойства: «Категория объекта», «Наименование», «Обозначение», «Единица измерения», «Полное наименование», задаем для свойства «Полное наименование» выражение:
{Наименование} {Единица измерения} - Переходим к материалу перекрытия и заполняем их.
- Добавляем для общих граф спецификации «Категория объекта» и «Обозначение» тип объекта «Перекрытие» и соответствующие свойства. Для графы «Наименование» добавляем свойство типа объекта «Перекрытие» «Многослойный материал.Категория объекта».
Для графы «Наименование» добавляем свойство «Материал.Полное наименование», для графы «Количество» добавляем расчётную характеристику слоя «Полная площадь».Чтобы получить объём бетона, необходимого для заливки по профнастилу:
- Добавяем для перекрытия свойства «Объем на м2» и «Расчетный объем».
- Для свойства Объем на м2 зададим выражение, в которое запишем 1, чтобы расчётный объём всегда вычислялся.
- Для свойства «Расчетный объем» зададим выражение:
Полная площадь * Объем на м2 - Перейдём в сборку и с помощью Линий модели создадим упрощенный контур профлиста шириной 1000 мм и обведём его Перекрытием с толщиной 1000 мм.
- Откроем в контекстном меню свойства перекрытия, и скопируем значение расчётного объёма.
- В 3D Виде выделим перекрытие по несъемной опалубке, в контекстном меню выберем свойства и вставим в значение свойства «Объем на м2» объем перекрытия, полученного в сборке.
Добавим в спецификацию для графы «Количество» свойство «Расчетный объем» типа объекта «Перекрытие».
Чтобы убрать пустую строку с объемом базового слоя перекрытия из спецификации, зададим базовому слою материал «Бетон» и применим к спецификации фильтр.
Полученная спецификация:
Для отображении профнастила несъёмной опалубки на видах, с направлением перпендикулярным волне листа:
- Перейдем в сборку, которую мы использовали для расчета объема бетона.
- Удалим перекрытие, оставив линии.
- Назначим сборке марку «Профнастил Н75».
- Вставим ее на чертеж в соответствующем масштабе, поверх разреза плиты.
Таким образом мы получаем перекрытие, для любой формы в плане которого автоматически будет рассчитываться точный объем арматуры, бетона и профилированного настила несъёмной опалубки.
Как собрать колоду: инструкции и видео
Детали проекта
Навыки
1 из 5
Легкий
Рытье ям и заливка бетонных опор — тяжелая работа, но построить каркас и уложить настил — несложно.
Стоимость
От 800 до 1000 долларов за настил, обработанный давлением 10×16 футов
Расчетное время
От 4 до 6 дней на строительство, плюс одна неделя на затвердевание бетона
Если вы всегда мечтали построить собственную террасу, но не решались взяться за такой большой и сложный строительный проект, у нас есть хорошие новости.
Мы спросили This Old House Генеральный подрядчик Том Сильва, чтобы продемонстрировать надлежащие методы строительства небольшой простой террасы на уровне земли. Все, что вам нужно, чтобы добиться успеха в строительстве террасы своими руками, — это несколько основных столярных инструментов и желание вложить немного капитала.
Создание простого настила
Показанный здесь настил имеет каркас пола, обработанный давлением, который опирается на ригельную доску и бетонные опоры, а сверху покрыт настилом толщиной 5/4 дюйма. А поскольку высота палубы составляет всего одну ступеньку, перила не требовались. Теперь просто следуйте советам Тома и постройте свой собственный оазис на заднем дворе. Это отличный способ вызвать зависть у соседей.
Анатомия террасы
Терраса, построенная прямо над землей, не требует опор, ступеней или перил. Но у него те же конструктивные элементы, что и у любого настила: ригели, балки, балки и опоры. Строительство начинается с определения размеров материала каркаса.
Том Сильва использует эти правила для примера: для краевых балок или балок , изготовленных из двойного пиломатериала, номинальная ширина досок (в дюймах) должна соответствовать пролету (в футах). Таким образом, для ободной балки длиной 10 футов требуется два 2×10. ГК изготавливается из цельной доски одинаковой ширины. Для внутренних балок Том делит пролет пополам, а затем добавляет два — балка длиной 8 футов требует 2×6. (Во всех случаях округляйте нечетные числа или дроби до следующего четного числа).
Снимите отделку здания и сайдинг на 1 фут выше верхней части, где будет стоять гроссбух. Покройте открытую обшивку самоклеящейся водонепроницаемой мембраной.
Отметьте точное положение верхней части книги. (Согласно кодексу, любой шаг вниз к финишному настилу, который находится на вершине гроссбуха, должен быть на 4-7¾ дюймов ниже порога двери.) Проведите ровную линию мелом.
Отрежьте прокладку из обработанной древесины шириной 2 дюйма и толщиной 1½ дюйма на каждые 2 фута длины ригеля.
Совместите верхнюю часть каждой распорки с меловой линией и закрепите гвоздем 6d.
Совместите рейку с верхними частями распорок и прибейте ее к стене на каждой распорке гвоздем 16d. (Швы между ригелями должны приходиться на распорку.)
Просверлите пилотное отверстие диаметром 3⅜ дюйма в ригеле и в краевой балке дома на каждой распорке, следуя зигзагообразной схеме. В каждое отверстие вставьте 1/2-дюймовый шуруп и затяните его против шайбы с помощью ударного или торцевого ключа.
Шаг 2. Защита бухгалтерской книги
Фото Дэвида Кармака
Отрежьте полоску самоклеящейся водонепроницаемой мембраны шириной 6 дюймов и такой же длины, как гроссбух.
Сложите мембрану вдоль центральной линии, чтобы образовался прямой угол. Нанесите его на стык ригеля с домом так, чтобы одна ножка покрывала верхнюю часть распорных блоков и ригеля, а другая ножка выступала вверх по стене.
Отрежьте полосу металла шириной не менее 6 дюймов и длиной, равной гроссбуху.
(Если требуется более одной полосы гидроизоляции, перекройте концы на 3 дюйма и замажьте их силиконизированным акриловым герметиком.)
Сложите металл вдоль, чтобы образовался прямой угол. Нанесите его поверх водонепроницаемой мембраны.
Вбивайте кровельные гвозди через верхний край гидроизоляции через каждые 8 дюймов.
Закрепите двухбалочные подвески со скрытыми полками на обоих концах ригеля и заподлицо с его нижним краем, используя гвозди для подвески балок.
Шаг 3: установка фундаментов и опор
Фото Дэвида Кармака
Установите подкладочные доски и каменные струны и определите места опор на внешних углах настила и с интервалом 8 футов вдоль передней краевой балки. Отметьте каждое место, затем временно удалите веревки каменщика.
В каждом месте фундамента выкопайте яму достаточной ширины, чтобы вместить опалубку, и достаточно глубоко, чтобы она проходила ниже линии промерзания.
Соберите опоры и опоры в соответствии с инструкциями производителя, затем поместите их в каждое отверстие.
Аккуратно засыпать.
Чтобы определить конечную высоту каждой опоры, проведите линию уровня от вершины ригеля до трубы опоры. От этой линии отмерьте 1/16 дюйма на фут расстояния пирса от дома, плюс высоту краевой балки и основания стойки. Отметьте форму в этом месте. Повторите для каждого пирса. Обрежьте трубы сваи по этим отметкам.
Проверьте расположение опор и при необходимости отрегулируйте. Заполните бетоном, используя лопату для обработки воздушных карманов (выше). Дайте бетону высохнуть в течение одной недели.
Шаг 4. Установка опор стоек и боковых балок
Фото Дэвида Кармака
Поместите основание стойки на опору, расположив ее так, чтобы она не мешала подвескам балок, и отметьте ее местоположение. Снимите основание стойки и просверлите отверстие в опоре перфоратором, оснащенным сверлом по каменной кладке. Переместите основание стойки, вставьте анкерный болт и затяните ударным гайковертом. Повторите для каждого пирса.
Вырезанный из прессованного материала 2 шт.
для двойных боковых краевых балок и балок. Приклейте их строительным клеем и прибейте вместе с обеих сторон гвоздями 12d, расположенными через каждые 16 дюймов зигзагообразным узором.
Вставьте боковую краевую балку в подвеску балки на одном конце ригеля, подровняйте угол и вбейте гвоздь через подвеску в ригелин гвоздями 16d. Положите противоположный конец балки на угловую опору. Повторите то же самое с другой боковой балкой, при необходимости удаляя струны каменщика.
Вырезанный из обработанного давлением 2-х шток для переднего ободка палубы. Расположите стыковые соединения в шахматном порядке, используя доски разной длины, убедившись, что стыки приходятся на середину анкеров.
Шаг 5. Установка передней балки обода, балок и внутренних балок
Фото Дэвида Кармака
Закрепите подвески для двойных балок со скрытыми полками на концах внутренних 2xs передней балки. Затем вставьте внутренние 2 шт. в основания стоек.
Вставьте боковую ободную балку в переднюю подвеску и выровняйте угол.
Закрепите переднюю ободную балку 2 раза к основаниям стоек с помощью подвесных гвоздей. Затем вбейте шесть гвоздей 16d через лицевую сторону передней балки обода в конец боковой балки обода. Повторите то же самое с другой боковой балкой обода.
Закрепите передние двойные подвески для балок через каждые 8 футов по центру вдоль передней краевой балки и ригеля, заподлицо с их нижними краями.
Установите и прибейте каждую балку, как описано выше.
Завершите двойную балку переднего обода, приклеив и прибив гвоздями внешние 2 шт. к внутренним 2 шт.
Установите 2 подвеса балок вдоль балок, 16 дюймов по центру. (После установки балки должны быть на одном уровне с верхним краем ригеля, краевых балок и балок.)
Шаг 6. Установка передней краевой балки, балок и внутренних балок (продолжение)
Фото Дэвида Кармака
Затем установите балки и закрепите их гвоздями через вешалки.
СОВЕТ: Если балка имеет венец — небольшую дугу по краю — установите ее венцом вверх.
Шаг 7: Установка отделки и настила
Фото Дэвида Кармака
Окрашиваемые гвоздями планки шириной с ободок соединяются с внешними поверхностями двумя гвоздями 8d с горячим оцинкованием или покрытием из нержавеющей стали, расположенными через каждые 12–16 дюймов. Зашкурить любые стыки на ходу; стыки под углом в углах.
Измерьте расстояние от стены до внешней стороны обшивки и добавьте 1 дюйм на выступ. Обрежьте доски палубы до этой длины.
Нанесите полоску полиуретанового морского герметика на верхний край боковой балки обода. (Этот клей фактически скрепляет настил на месте.) Поместите прямую доску настила в клей так, чтобы ее длинный край выступал за обрезную доску на 1 дюйм. Закрепите каждый конец террасной доски финишным гвоздем 8d.
Вбейте финишные гвозди 8d в балки рядом с первой доской, чтобы обеспечить постоянное расстояние. Нанесите капли клея на верхний край каждой балки. Уложите и прибейте следующую палубную доску, как и раньше.
Продолжайте склеивать и прибивать гвоздями, пока колода не будет готова. (Добавляйте больше гвоздей только в том случае, если доска не лежит прямо или плоско.)
Заменить обшивку дома так, чтобы она находилась в пределах ½–1 дюйма от настила.
СОВЕТ: Настил, уложенный под прямым углом к дому, делает передний край более прочным.
Инструменты для этого проекта:
Инструменты и материалы
Перфоратор
Бит для каменной кладки
сверло — 1/2 дюйма
сверло — 3/8 дюйма
Ключ с трещоткой и насадки
отвес
Циркулярная пила
Уровень
Меловая линия
Бетономешалка
Молоток
Ударный гайковерт
Лопата
Рулетка
Универсальный нож
Как спланировать террасу: советы по дизайну и компоновке
Собираетесь добавить террасу в свой дом? Терраса дает вам красивое, функциональное жилое пространство на свежем воздухе, где вы можете наслаждаться прекрасным воздухом, не отказываясь от всех домашних удобств.
Чтобы научиться планировать террасу, вам нужно будет учесть несколько факторов, от соображений стоимости до установки.
Краткий обзор анатомии колоды
Прежде чем изучать шаги по планированию колоды, вам нужно знать, из каких компонентов состоит колода.
Узнайте обо всем, от нижних колонтитулов до расстояния между лагами, чтобы планировать как профессионал.
УЗНАТЬ БОЛЬШЕ
Чтобы спланировать проект террасы, начните с рассмотрения этих важных факторов.
Шаг 1. Решите, будете ли вы заниматься своими руками или работать с подрядчиком
Самостоятельная работа
Изготовление террасы своими руками сэкономит вам трудозатраты, но также может повлиять на некоторые факторы вашей сборки в зависимости от ваших набор навыков и временные ограничения.
Узнайте больше о том, какие вопросы следует задать себе, чтобы решить, подходит ли вам проект террасы «сделай сам».
УЗНАТЬ БОЛЬШЕ
Работа с подрядчиком
Работа с подрядчиком добавит к вашим общим затратам на террасу, но набор навыков и оборудование подрядчика лучше гарантируют, что ваша палуба будет соответствовать вашим потребностям и эстетическим предпочтениям — и построена так, чтобы код.
Кроме того, вы не будете выполнять работу самостоятельно.
УЗНАТЬ БОЛЬШЕ
ОТПРАВЛЯЙТЕСЬ В ПРОЦЕССЕ
Когда вы узнаете больше о том, как спланировать колоду, спросите себя, удобно ли вам делать сборку своими руками на каждом этапе.
Шаг 2: учитывайте факторы стоимости
Стоимость постройки колоды будет зависеть главным образом от следующих факторов:
Труд
Как правило, это самая большая часть затрат на постройку колоды.
Найти подрядчика
Дизайн
Чем сложнее ваш дизайн (например, узор «елочка» или уникальная инкрустация), тем больше вы заплатите за оплату труда.
Изучите планы палубы
Основание
Если у вас уже есть основание в хорошем состоянии, вы можете сэкономить немного денег, просто заменив доски сверху.
Узнайте о палубных балках
Материалы
Цена будет варьироваться в зависимости от того, выберете ли вы настил из композитного или полимерного материала, а также от того, какую коллекцию вы выберете в данной линейке продуктов.
Ознакомьтесь с материалами для настила
Крепление
Варианты крепления, которые часто упускают из виду, варьируются от простых винтов до усовершенствованных заглушек и скрытых зажимов, подобранных по цвету, что влияет на общую стоимость.
Изучить крепеж
Дополнительные расходы: Потребуется ли предварительная обработка вашего настила?
Предварительная работа относится к любой работе, которая должна быть выполнена до сборки вашей колоды для обеспечения успеха вашего проекта. Эти меры могут повлиять на стоимость вашей сборки, а также на время, необходимое для ее завершения.
Примеры:
- Существующее основание, которое необходимо снести.
- Ландшафтные работы по расчистке или выравниванию территории, на которой будет построена палуба.
- Устранение любых ограничений доступа на рабочую площадку.
Получить смету проекта
Воспользуйтесь нашим калькулятором стоимости, чтобы рассчитать примерную стоимость, связанную с вашим предпочтительным материалом и т.
д.
КАЛЬКУЛЯТОР СТОИМОСТИ ЗАПУСКА
Шаг 3. Определение формы и размера деки
Чтобы продумать правильный размер и форму для вашей сборки, вам необходимо учесть несколько факторов, в том числе:
Функция деки
Как вы в первую очередь планируете использовать свою колоду? Низкая, широкая палуба подойдет для больших собраний, но может не дать вам того уюта, который нужен для тихого уединения.
Архитектурный стиль дома
Терраса должна дополнять внешний вид вашего дома как по размеру, так и по форме. Проще говоря, классический прямоугольник — хороший выбор для любого стиля дома.
План двора
Доступное пространство во дворе, а также существующие особенности, такие как озеленение или внутренний дворик, бассейн или склон, — все это повлияет на размер и форму вашей террасы.
Перед тем, как подтвердить дизайн своей колоды, рекомендуется убедиться, что копать на заднем дворе безопасно.
Жители США могут позвонить по номеру 811, а жители Канады могут посетить Click Before Your Dig. Наличие электрических проводов, сантехники, канализационных линий и других коммуникаций под землей может повлиять на то, где будут проходить ваши опоры, что, в свою очередь, может повлиять на расположение и размер вашей террасы.
СОВЕТ ДЛЯ ПРОФЕССИОНАЛОВ
Имейте в виду, что большие площадки и нетрадиционные формы и углы увеличат стоимость и усложнят вашу сборку. Помните о своем бюджете и наборе навыков, когда будете планировать свою колоду.
Не усложняйте: распространенные формы и размеры колод
При планировании колоды можно свести к минимуму сложность, придерживаясь простых форм колоды. Затем запустите выбранный вами шаблон в нашем 3D-конструкторе колод, чтобы он соответствовал вашим конкретным потребностям и предпочтениям.
Палуба Square Island
ВЫБЕРИТЕ ДЛЯ:
✓ Конструкция, которую можно разместить практически в любом месте вашего двора.
✓ Обычно простая установка.
✓ Возможность установки перил (вместо необходимости) благодаря небольшой высоте настила.
ПЛАН СТАРТОВОЙ ПАЛУБЫ
Приподнятая палуба 12 x 16 футов
ВЫБЕРИТЕ ДЛЯ:
✓ Просторный дизайн для различных функций.
✓ Традиционная форма, которую легко сделать своими руками.
✓ Универсальность, подходит для самых разных стилей дома и планировки двора.
ПЛАН ПАЛУБЫ
Круговая палуба
ВЫБЕРИТЕ ДЛЯ:
✓ Место, откуда открывается панорамный вид на ваш двор.
✓ Сборка, занимающая минимум места за счет прилегания к фасаду вашего дома.
Обратите внимание, что сложность сборки зависит от того, как доски лежат в углу.
LAUNCH DECK PLAN
Ознакомьтесь с другими планами палуб
Откройте для себя другие настраиваемые шаблоны планов палуб, чтобы найти подходящий для вас.
УЗНАТЬ БОЛЬШЕ
ПЛАНЫ ТЕРРАСЫ
Шаг 4: Получите разрешение на строительство жилого дома
После того, как у вас есть базовое представление о плане террасы, переходите к следующему шагу, чтобы спланировать террасу? Получение разрешения на строительство.
Хотя все муниципалитеты разные, для получения разрешения обычно требуется представить чертеж на утверждение в местный отдел строительных норм и правил, а затем пройти процесс проверки.
УЗНАТЬ БОЛЬШЕ
Если вы решите работать с подрядчиком, он проведет вас через процесс получения разрешения или предоставит вам разрешение на строительство.
Шаг 5. Выбор материала настила
При рассмотрении вариантов материала настила вам нужно будет продумать не только предварительную цену, но и долгосрочные затраты на техническое обслуживание, ремонт или замену.
Основные материалы для настила:
Традиционная древесина
Включает обработанные под давлением пиломатериалы, хвойные породы, такие как кедр, и твердые породы, такие как ипе.
ВЫБЕРИТЕ ДЛЯ:
Регулярное обслуживание (серьезно). Все традиционные варианты из дерева потребуют дорогостоящего тщательного обслуживания каждый год или два после установки, что увеличивает вашу рабочую нагрузку.
УЗНАТЬ БОЛЬШЕ
Композит с покрытием
Смесь переработанной древесины и высокоэффективных полимеров, защищенная полностью спроектированным покрытием и изготовленная в основном из переработанных материалов.
ВЫБЕРИТЕ ДЛЯ:
Неизменно красивая палуба с минимальным уходом.
УЗНАТЬ БОЛЬШЕ
Полимер с покрытием
Уникальная смесь высокоэффективных полимеров от сердцевины до покрытия. Изготовлено в основном из переработанных материалов и отличается любимым внешним видом натурального дерева.
ВЫБЕРИТЕ ДЛЯ:
Настил с высокими эксплуатационными характеристиками и низкими эксплуатационными расходами, обеспечивающий наилучшую жизнь на открытом воздухе.
УЗНАТЬ БОЛЬШЕ
Узнайте, почему древесина не годится
Узнайте, почему террасная доска TimberTech® с полимерным и композитным покрытием превосходит древесину во всех отношениях.
КОМПОЗИТНЫЙ НАСТИЛ ПРОТИВ ДЕРЕВА
Как спланировать настил: набор инструментов и рекомендации по установке
Теперь, когда вы продумали первые несколько шагов планирования настила, пришло время погрузиться в рекомендации по установке, чтобы вы могли превратить свое видение в реальность.
ПРЕДПОЧИТАЕТСЯ РАБОТАТЬ С ПРОФЕССИОНАЛОМ?
Найдите местных подрядчиков, готовых предложить рекомендации по планированию террасы. НАЙТИ ПОДРЯДЧИКА
Шаг 6. Соберите необходимые инструменты
Существует множество инструментов, которые можно использовать для создания террасы, но это основные. Если у вас нет одного или нескольких из этих предметов, вы, вероятно, можете купить или арендовать их в местном хозяйственном или крупном магазине.
Инструменты для измерения и выравнивания
✓ Рулетка
✓ Столярный угольник
✓ Распорка/инструмент для распорки палубы
✓ Инструменты для резки 29 90 90 90
0
✓ Miter Saw
✓ Jigsaw
Инструменты для крепления
✓ Вам нужно арендовать
✓ Молот
, чтобы установить правильные бетонные опоры, вам нужно арендовать сег глубина.
Шаг 7: Знакомство с рекомендациями по сборке террасы
Понимание передовой практики установки террасы очень важно для вашего проекта по созданию террасы своими руками. Планируете работать с подрядчиком? Тем не менее, знание того, что входит в сборку вашей колоды, может иметь решающее значение для эффективного общения с вашим профессионалом и гарантии того, что вы получите все, что хотите от своей сборки.
ВАЖНАЯ ИНФОРМАЦИЯ
Всегда обращайтесь к руководствам по установке выбранного вами строительного материала, прежде чем начинать свой проект.
ПРОЧИТАЙТЕ РУКОВОДСТВО ПО УСТАНОВКЕ
Создание основания
Настил всегда исправен настолько, насколько здорова его основа, то есть стойки, балки, балки и фундаменты, из которых состоит каркас вашего настила.
К основным передовым методам установки подконструкции относятся:
Фундаменты
Фундаменты обычно изготавливаются из бетона, заливаемого или вставляемого в ямы, вырытые в земле. В более холодном климате они должны быть ниже линии промерзания, чтобы предотвратить морозное пучение.
УЗНАТЬ БОЛЬШЕ
Балки и блоки
Балки и блоки составляют каркас вашего настила. Балки обычно располагаются на расстоянии от 12 до 16 дюймов по центру, а блокировка вставляется между балками на расстоянии от 4 до 6 футов, чтобы предотвратить перемещение балок.
УЗНАТЬ БОЛЬШЕ
Надлежащее оборудование
Оборудование включает в себя крепежные детали, кронштейны для балок, винты и другие элементы, скрепляющие компоненты террасы вместе.
Использование надлежащего оборудования имеет важное значение для структурной целостности вашей колоды.
УЗНАТЬ БОЛЬШЕ
ОБЕСПЕЧЬТЕ ДОЛГОВЕЧНОСТЬ ОПОРНОЙ КОНСТРУКЦИИ
Предотвратите скопление влаги, наклеив ленту на верхние части балок и буксы. УЗНАТЬ БОЛЬШЕ
Руководство по установке
Установка настила будет зависеть от нескольких факторов, в том числе от того, какой материал настила и тип крепежа вы выберете, а также от того, планируете ли вы рисунок настила для поверхности вашего настила.
УЗНАЙТЕ САМЫЙ ПРОСТОЙ СПОСОБ ПОСТРОИТЬ ПАЛУБУ
Выберите настил TimberTech AZEK ® с креплениями сверху вниз и панельной системой металлических перил. УЗНАТЬ БОЛЬШЕ
Руководство по установке от TimberTech Тип материала
Полимерный настил с крышкой
Узнайте, как укладывать настил TimberTech AZEK ® , который во многом похож на традиционную древесину.
