Измеритель прочности бетона: виды, характеристики и производители

Содержание

• 1 Назначение
• 2 Виды и характеристики
  • 2.1 Электронные
  • 2.2 Склерометры
  • 2.3 Механические
  • 2.4 Ультразвуковые
• 3 Примеры производителей
  • 3.1 Ипс-мг4.03
  • 3.2 Beton Pro Condtrol
  • 3.3 ОНИКС-ОС
  • 3.4 NOVOTEST ИПСМ-У Т Д
• 4 Заключение

Определить, насколько эффективно бетонная конструкция будет противостоять внешним нагрузкам, позволяют специальные приборы. С их помощью можно узнать величину прочностных показателей бетона разными способами.

Назначение

Измеритель прочности бетона используется для расчета предельных нагрузок, которые способен выдержать бетон или кирпич в определенных условиях. Для установления прочностного параметра применяются два метода:

1. Разрушающий способ позволяет определить величину прочности путем раздавливания образцов в форме кубика, полученных из поверхности бетона, в специальном прессе.
2. Неразрушающий метод позволяет получить этот параметр без механического разрушения.

Второй способ более популярен. Для этого применяются приборы ударного импульса, упругого отскока, ультразвуковые и с частичным разрушением.

Вернуться к оглавлению

Виды и характеристики

Портативные измерители прочности бетона позволяют точно определить соответствующий параметр с минимальными затратами времени. Существует несколько разновидностей таких механизмов, отличающихся по принципу действия. Приборы наделены определенным набором функций.

Вернуться к оглавлению

Электронные

Электронный склерометр (измеритель прочности бетона) ОНИКС-2.5.

Приборы для электронного измерения прочности отличаются:

• высокой точностью;
• способностью зафиксировать до 5 тысяч измерений одновременно;
• возможностью получения сведений по заранее введенным параметрам;
• наличием функции передачи информации на компьютер;
• способностью сортировки данных по заданным характеристикам.

Классифицируются электронные механизмы по принципу воздействия. Основанные на отрыве упругого типа предназначены для измерения прочности образцов толщиной более 10 см. Измерители параметров по импульсу удара отличается низким процентом погрешности — 7%. Двухпараметрическая модификация передает измерения и от удара, и от отрыва. Двухцилиндровые гидропрессы компонуются специальными измерительными опорами, куда вмонтирована вся электронная система. Электронным измерителем вымеряется отрыв со скалыванием.

Вернуться к оглавлению

Склерометры

Устройства для экспресс-анализа измеряют удар стального бойка о бетонную поверхность по импульсу или по величине. Склерометр используется при нехватке сведений о поверхностной прочности, для проведения измерений в условиях, неподходящих для применения других методов. Отличаются агрегаты простотой эксплуатации, высокой скоростью определения по стандартным градуировочным зависимостям. При измерении учитывается вид наполнителя, возраст изделия и условия затвердения камня. Возможна ручная настройка направления удара.

Вернуться к оглавлению

Механические

Механические процессы для измерения прочностных характеристик применяются к легким и тяжелым классам бетона. Предельные показатели устройств, работающих на этом методе, равны 5—100 МПа. Замеры осуществляются на основе показаний, полученных от:

• величины отскока бойка ударника;
• энергии удара;
• размеров полученного следа от бойка.

Предел погрешности механических приборов прочности составляет 15%.

Вернуться к оглавлению

Ультразвуковые

Механизмы ультразвукового действия определяют прочностные показатели при затвердении бетона, отпускную, передаточную прочность.  Процесс измерения производится по скорости распределения звуковых колебаний по поверхности бетона, определяемой способами прозвучивания сквозного — датчики располагаются с двух сторон, и плоскостного — датчики находятся с одного бока. Ультразвуковыми устройствами определяют прочность в приповерхностных слоях и в теле бетона. Также их используют при дефектоскопии, для контроля качества цементирования и определения глубины бетонирования. Скорость распространения ультразвука — 4500 м/с. Недостатком является погрешность при пересчете акустических характеристик в прочностные.

Вернуться к оглавлению

Примеры производителей

Российская компания СКБ Стройприбор — популярный производитель измерителей прочности на строительном рынке. Предлагается широкий ассортимент от торговых марок Beton Pro, ADA.

Вернуться к оглавлению

Ипс-мг4.03

Ипс-мг4.03 используется при определении прочностных показателей тяжелого и мелкозернистого бетона, керамзитобетона, шлакопемзобетона, бетонных растворов, кирпича. Принцип действия основан на получении данных от ударного импульса. С учетом условий твердения и возраста материала измеритель Ипс-мг4.03 определяет:

• физико-механические параметры образца, включая прочностные показатели, твердость, пластичность;
• величину неоднородности;
• зоны низкого уплотнения.

Особенности Ипс-мг4.03:

• возможность ввода коэффициента совпадения для сравнения с градуировочными характеристиками;
• наличие выбора типа образца;
• опция определения класса бетона;
• возможность исключения ошибки измерения;
• наличие выходов для подключения к компьютеру;
• объемная память, вмещающая 999 участков и 15 тысяч результатов;
• возможность ввода градуировочных характеристик вручную;
• регулировка 100 настроек по выбору типа наполнителя, материала и возраста бетона.

Вернуться к оглавлению

Beton Pro Condtrol

Измеритель прочности бетона beton pro condtrol подходит для оперативного анализа на месте и в целях лабораторного контроля прочностных колебаний, однородности цементного состава, бетонных растворов, кирпича. Принцип действия основан на измерении ударного импульса. Преимущества работы:

• получение высокоточных величин;
• удобство эксплуатации;
• повышенная энергия удара;
• автозавод ударного механизма;
• большое количество настроек;
• наглядность вывода информации;
• на результат практически не влияют возраст, состав, условия твердения бетона.

В Beto Pro CONDTROL имеется 100 связанных с прочностью градуировочных зависимостей, пять направлений удара, функция присвоения признака исследуемому образцу, память на 5 тысяч измерений с возможностью сортировки и отбраковки полученных величин, выход для подключения к компьютеру, опция постройки диаграммы среднеквадратического отклонения и вариативного коэффициента.

Вернуться к оглавлению

ОНИКС-ОС

Прибор используется для определения прочностных показателей и величин однородности легкого бетона и кирпича. Относится к классу электронных склерометров. Оникс-ОС отличается такими преимуществами:

• двухпараметрический метод контроля прочностных показателей по ударному импульсу и отскоку, что позволяет получить максимально точные результаты;
• легкость, компактность и эргономичность;
• максимальная точность измерительного тракта.

В устройстве реализованы основные градуировочные характеристики с возможностью уточнения на основании коэффициента совпадения. Имеется возможность настройки требуемых параметров измерения и названия образцов. Измерения проводятся с учетом состава, условий упрочнения, карбонизации и возраста бетона. В памяти ОНИКС-ОС сохраняются все результаты измерений, сведения об образцах, вариативные коэффициенты, время и дата исследований. При этом необходимые данные с диаграммами быстро выводятся на подсвечиваемый экран. Оникс-ОС имеет опции автоотключения устройства, автоудаления устаревших данных, определения класса бетона.

Вернуться к оглавлению

NOVOTEST ИПСМ-У Т Д

Ультразвуковой агрегат производит:

• контроль прочностных параметров бетонов, кирпича и композиционных конструкций;
• измерение глубины пор, трещин, дефектов в бетоне;
• контроль плотности с упругостью углеграфитов и стеклопластика;
• определение возраста бетона.

Особенностью является возможность ручной обработки результатов, отсутствие влияния внешних факторов на точность измерения, сверхчувствительный датчик прозвучивания.

Вернуться к оглавлению

Заключение

Точность измерения прочности современными устройствами позволяет качественно производить ремонтные, строительные работы, мероприятия по укреплению бетонных конструкций.

Полученные данные с измерителей гарантируют правильность выбора дальнейших действий, определения необходимости прибавления бетону прочностных характеристик, что существенно облегчает работу строителей.

Измерители прочности

Измерители прочности

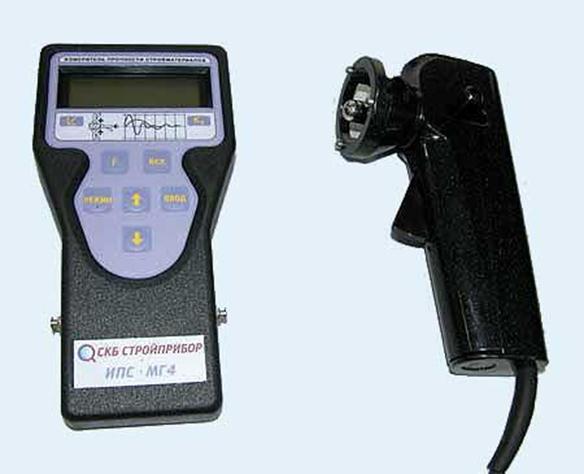

Приборы серии ИПС-МГ4 предназначены для неразрушающего контроля прочности бетона, кирпича и горных пород методом ударного импульса по ГОСТ 22690. Помимо прочности, приборы серии ИПС-МГ4 позволяют оценивать такие физико-механические свойства как твердость, однородность, упругость, зоны слабого уплотнения и другие. На сегодняшний день модели данной серии являются самыми популярными в России приборами для определения прочности бетона неразрушающим методом.

Измерение прочности методом ударного импульса заключается в нанесении склерометром серии до 15 ударов, электронный блок оценивает параметры ударного импульса, поступающие от склерометра, затем оценивает твердость и упругопластические свойства испытываемого материала и преобразует параметр импульса в прочность бетона соответствующего класса. Согласно классификации, данной в ГОСТ 18105 метод ударного импульса отнесен к косвенным методам неразрушающего контроля. Подробная информация о данном методе здесь.

Подробнее…

Прибор УКС-МГ4 и его модификация УКС-МГ4С предназначены для определения прочности бетона и кирпича ультразвуковым методом по ГОСТ 17624-2012, ГОСТ 24332-88 и ГОСТ 31937. Принцип действия прибора основана на измерении времени распространения ультразвуковых колебаний в объекте контроля. При реализации данного метода, определение прочности проводится по предварительно установленным градуировочным зависимостям между прочностью бетона и косвенными характеристиками измерителя. Ультразвуковой прибор УКС-МГ4 так же применим для измерений геометрических размеров и дефектоскопии перечисленных строительных материалов.

Подробнее…

Ультразвуковой тестер UK1401 предназначен для измерений времени и скорости распространения продольных ультразвуковых волн в бетонных и железобетонных конструкциях с целью определения их прочности и целостности. Оценка прочности бетона основана на корреляции скорости распространения ультразвуковых волн с его физико-механическими характеристиками и физическим состоянием.

Работа прибора основана на измерении интервала времени, за который УЗ импульс проходит по объекту контроля от передающего преобразователя к приемному. Скорость ультразвука определяется путем деления расстояния между точками излучения и приема УЗ колебаний, на измеренное время. Для повышения достоверности измерений излучение и прием УЗ импульса периодически повторяются. На дисплей выводится величина, полученная в результате обработки нескольких принятых подряд УЗ сигналов.

Подробнее…

Ультразвуковой тестер A1410 Pulsar предназначен для измерения времени и скорости распространения продольных ультразвуковых волн в твёрдых материалах при сквозном прозвучивании. Оценка прочности основана на корреляции скорости распространения ультразвуковых волн в материале с его физико-механическими характеристиками и физическим состоянием. Данному методу посвящен ГОСТ 17624-2012. В корпус тестера встроен семиэлементный ультразвуковой преобразователь с сухим точечным контактом (СТК). Наличие многоэлементного преобразователя повышает энергию сигнала, что позволяет проводить контроль бетонных конструкций большей толщины. Максимальная толщина контролируемого объекта 2 500 мм (бетоны до 1 000 мм).

Подробнее…

Ультразвуковой тестер / дефектоскоп бетона Pundit швейцарской компании Proceq предназначен для комплексной диагностики дефектов, однородности и прочности бетона, а также объектов из камня, кирпича, керамики, древесины и других строительных материалов. Линейка тестеров бетона Pundit представлена пятью модификациями реализующие разные методы УЗК: Pundit Lab+, Pundit 200, Pundit 200 Pulse Echo, Pundit 250 Array и Pundit Live Array Pro. Новые приборы данной серии вместе со стандартным эхо-методом использует технологию скорости ультразвукового импульса (UPV), расширяя их применение на объектах с односторонним доступом.

Подробнее…

Индикатор прочности бетона Бетон — 70 предназначен для измерения времени распространения ультразвуковых колебаний (УЗК) в строительных материалах при экспрессных определениях прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях.
Область применения – строящиеся и эксплуатируемые здания и сооружения, гидротехнические сооружения, сооружения с затрудненным двусторонним доступом к контролируемым участкам, стройплощадки и предприятия стройиндустрии.

Подробнее…

Измеритель прочности строительных материалов NOVOTEST ИПСМ предназначен для контроля прочности и однородности кирпича, бетона и прочих строительных материалов. Контроль происходит при сквозном и поверхностном прозвучивании в разнообразных изделиях и конструкциях на строительных объектах, в ходе технологического контроля объектов, обследования различных зданий и сооружений.

Прибор измеряет время прохождения ультразвуковых колебаний в различных твердых строительных материалах с помощью датчиков сквозного и поверхностного прозвучивания, которое пересчитывается в скорость распространения ультразвука. Исходя из полученных значений, прибор определяет прочность, модуль упругости и плотность строительных материалов, оценивает глубину трещин по российской и английской методикам. С помощью функции дефектоскопа возможно осуществлять поиск дефектов в бетонных сооружениях по аномальному снижению скорости и по форме визуализируемых на экране сигналов в виде А-скана.

Подробнее…

Твердость бетона: как измерить?

Твердость рассматривается как «свойство» объектов, которое трудно изменить физически при различных формах деформации.

1 Что такое твердость

2 Как измерить твердость минерала

2.1 Испытание на отскок

2.2 Испытание на царапанье

3 Почему это важно алмаз — самый твердый материал,  но почему это?

Для измерения твердости вам понадобятся весы ; и инструменты, которые это позволяют. Первая шкала была разработана немецким геологом; Фридрих Моос.

Моос работал над каталогизацией и разработкой шкалы для оценки твердости различных минералов.  Таким образом, он смог определить, что алмаз является самым твердым материалом.

Затвердевший бетон , такой как полированный бетон , является относительно твердым материалом, так как его твердость варьируется от 6 до 7 по шкале Мооса. Хотя это измерение не указывает на что-либо, относящееся к бетону, оно имеет замечательную связь с его прочностью.

Источник: redbubble.com – Разработано DedEye

Что такое твердость

Твердость не является истинным свойством материалов,  так как она зависит от определенных свойств материала, таких как пластичность, сопротивление, жесткость, эластичность, вязкость, деформация , среди прочих. Скорее, это свойство, которое приписывается любому объекту, способному сопротивляться изменению, когда он подвергается истиранию или царапанию.

Такие предметы, как дерево, которые легко поцарапать, имеют меньшую твердость по сравнению со сталью или гранитом, поскольку их трудно поцарапать.

Как измерить твердость минерала

Существует множество тестов для измерения твердости любого материала, таких как тест Кнупа, тест Розиваля, тест Шора и тест Розуэлла (в двух его вариантах). Кроме того, каждый из тестов имеет свою шкалу.

Однако ни один из вышеупомянутых вариантов не используется для измерения твердости затвердевшего бетона, поскольку они являются специализированными методами промышленной минералогии. Для анализа бетона на месте требуются неразрушающие и простые в применении методы, такие как:

Испытание на отскок

Это неразрушающее испытание состоит из оценки ударопрочности бетонного элемента конструкции.  Для этого используется инструмент, называемый молотком Шмидта, , также известный как склерометр ,  .

Источник: https://www.proceq.com/compare/schmidt-hammers/

Склерометр содержит груз, который под действием мощной пружины ударяется о бетонную поверхность, производя отскок, измеряемый прибором. единицей измерения является фунтов на квадратный дюйм (фунт на квадратный дюйм).

В настоящее время используются цифровые склерометры,  которые способны хранить и анализировать большие объемы данных, создавая таблицы с максимальными и минимальными значениями.

Следует отметить, что этот метод не является полностью надежным, так как измерения могут отличаться на:

• Угол наклона склерометра по отношению к поверхности бетона. Для получения точных значений должна быть перпендикулярность.
• Наличие пыли и покрытий на бетоне, так как они гасят отскок.
• Армирующая сталь для заполнителя и бетона может увеличить значение фактической твердости.

Испытание на царапанье

Также известное как измерение шкалы твердости,  это очень  простой и экономичный метод,  поэтому он очень распространен.

В основном это  состоит из царапания бетонной поверхности  рядом из 4  карандашей, каждый со стандартизированной точкой и откалиброван по шкале Мооса. Карандаши пронумерованы от 2 до 9.

Необходимо уточнить, что шкала Мооса начинается с 1 и заканчивается 10, где тальк представляет минимальное значение, а ромб представляет максимальное значение.

Чтобы начать тест, выберите карандаш меньшего калибра, №2 или №3. Прижав кончик карандаша к бетону, проведите линию длиной около 5 сантиметров.

Наконец, карандаш, нанесший значительную царапину, определит твердость бетона по шкале Мооса.

Почему это важно

Измерение твердости бетона важно, поскольку оно позволяет узнать его сопротивление  без проведения разрушающих испытаний. Хотя испытание на сжатие является традиционным и наиболее точным методом , оно является разрушительным и дорогостоящим.

Благодаря тесту на отскок можно получить приблизительные значения прочности на сжатие затвердевшего бетона. Склерометр производит показания в фунтах на квадратный дюйм, что является единицей напряжения (давления), природа которого аналогична сжатию.

Источник: https://www.ibertest.es/products/ensayo-de-compresion/

Как упоминалось выше, тест на отскок ненадежен. Однако при должном учете можно получить приемлемые значения, близкие к действительному значению прочности бетона.

В качестве дополнения,  испытание на царапанье позволяет проверить устойчивость бетонного пола к истиранию.

Повышение твердости бетонных полов

В зонах промышленной деятельности важно поддерживать бетонный пол в хорошем состоянии  несмотря на движение тяжелой техники.

Кроме того, он должен иметь максимальную устойчивость  , чтобы противостоять любому истиранию, которому он подвергается, например, при транспортировке грузов.

Правильный уход и обработка бетонного пола  помогает повысить его твердость  и улучшить поверхность  для всех видов производственной деятельности.

A  Обработка промышленных бетонных полов BECOSAN® повышает прочность и твердость бетонного пола на несколько баллов по шкале Мооса.

Используйте эти кнопки, чтобы поделиться одним щелчком мыши в вашей любимой социальной сети.

Измеритель твердости бетона PCE-HT-225A | Инструменты PCE

1. Вы находитесь здесь:
2. Домашняя страница
3. Измерительные приборы
4. Твердомер
5. Твердомер бетона PCE-HT-225A

4

PCE-HT-225A Измеритель твердости бетона
Мощный швейцарский отбойный молоток / Простой в использовании и долговечный

PCE-HT-225A — это сверхмощный измеритель твердости бетона или молоток для испытания бетона, также называемый молотком для бетона с отскоком или швейцарским молотком, используемый для измерения твердости поверхности и прочности материала на сжатие. Этот прочный отбойный молоток, откалиброванный производителем, подходит для работы с бетоном, камнем и строительными материалами. Он прост в использовании и рассчитан на длительный срок службы.

О качестве бетона судят в основном по прочности на сжатие, так как прочность на сжатие напрямую влияет на поведение конструкции и долговечность бетонных конструкций. Прочность на сжатие обозначается последовательностью букв и цифр. Например, «В 25» считается нормальным бетоном с прочностью на сжатие 220 кг/см² или 3100 psi. Существует множество промежуточных значений вплоть до высшего класса прочности «В 55». Таким образом, используя этот тестер твердости бетона, вы можете быстро, легко и точно классифицировать прочность бетона.

Для измерения бетона в фунтах на квадратный дюйм загрузите таблицу, чтобы преобразовать значение отскока в фунты на квадратный дюйм. Дополнительная испытательная наковальня для проверки точности, указанная в разделе «Принадлежности».

— Использует метод механического испытания на отскок — без цифровых компонентов
— Таблицы преобразования кг/см², фунтов на квадратный дюйм и МПа на задней панели прибора и в руководстве пользователя
— Откалиброван производителем — Сертификат калибровки ISO доступен как опция (см.
