Монтаж подрозетника своими руками

Содержание

  • Что представляет собой подрозетник и какие бывают его виды
  • Виды подрозетников
  • Подготовительные работы
  • Монтаж в бетон
    • Разметка и проделывания отверстия для подрозетника
    • Корректировка глубины
    • Заключительный этап
  • Установка в кирпичную стену
  • Подрозетник в гипсокартонную стену
  • Установка розетки

Без надежной проводки жизнь в квартире или доме сразу теряет свой комфорт. Чтобы условия были максимально удобными, стоит позаботиться обо всем, что касается электрики. Не исключением являются и подрозетники. Без них просто невозможно качественно установить розетку, которая будет выдерживать максимальные нагрузки.

Что представляет собой подрозетник и какие бывают его виды

Подрозетник – это специальные коробки, которые изготавливаются из различных материалов (обычно пластик или металл). Главной задачей данного инструмента является заделывание собой отверстий в стене и установка в него розетки.

Лучшим материалом для изготовления является пластик. Розетка на нем держится уверенно и надежно. Металлические подрозетники (также их называют гильзами) используются обычно только в деревянных домах, так как этого требует техника безопасности. Снижение спроса на гильзы объясняется тем, что такие приборы имеют более слабое скрепление с розетками (по сравнению с пластиковыми аналогами). Кроме того, своими острыми краями они способны повредить важные провода.

Виды подрозетников

Для монтажа не подойдет любой подрозетник. Выбирать их необходимо в зависимости от стены, в которую они будут устанавливаться. Всего существует 2 данных группы:

  • На бетонные стены. Из названия становится очевидным, что монтаж таких подрозетников осуществляется в бетонной стене. Но кроме этого они пригодны для пенно- и газобетонных, кирпичных и керамзитных покрытий.
  • Для гипсокартонных поверхностей, а также для конструкций из фанеры и ДСП используются инструменты другой группы.

Подготовительные работы

После покупки подрозетника следует провести специальные подготовительные работы. Много времени для этого не потребуется. Главное, провести качественную оценку стены.

Внимание! В некоторых случаях вместо одного подрозетника используется целый блок из объединенных нескольких приборов. При их установке не стоит забывать о расстоянии между центрами каждого подрозетника.

Монтаж в бетон

Когда подрозетник куплен, подготовительные работы проведены, можно переходить к установке. Однако провести монтаж подрозетников в бетонную стену голыми руками вряд ли кому-то удастся. Поэтому обязательно потребуются следующие инструменты:

  • Дрель со сверлом для бетона;
  • Перфоратор;
  • Специальные коронки для сверления бетона. Их диаметр должен соответствовать размерам монтируемого прибора;
  • Обычные карандаш и линейка;
  • Зубило с молотком;
  • Болгарка со специальным полотном по бетону;
  • Шпатель;
  • Гипс. Подойдет как строительный, так и медицинский;
  • Нож для бумаги

Такие инструменты как болгарка или перфоратор необходимы обязательно. Если личного инструмента нет, можно арендовать в специализированных строительных магазинах.

Когда весь арсенал собран, можно переходить к следующему этапу.

Разметка и проделывания отверстия для подрозетника

Перед монтажом следует обязательно провести точную разметку места, в котором будет установлен подрозетник. Высота будущих розеток и выключателей подбирается индивидуально, но по желанию можно воспользоваться следующими профессиональными стандартами:

  • В жилых комнатах розетки размещаются на высоте в 30 см от покрытого пола;
  • В кухне, для удобства, высота от пола достигает 120 см;
  • Высота выключателя – 90 см.

После определения оптимальной высоты к нужному месту приставляется подрозетник. Контур обводится карандашом.

Теперь перед установкой остается только просверлить нужное отверстие. Для этого на перфоратор ставится специальная круглая коронка. Она напоминает небольшой отрезок трубы с острыми зубьями, которые и будут просверливать стену. Сверлить следует пока коронка полностью не войдет в стену. После этого центральная часть, с применением зубила, дорабатывается в глубину.

Совет! Чтобы коронка легче прорезала необходимые отверстия, в центре, разметки можно проделать отверстия с помощью дрели.

При отсутствии коронки, можно воспользоваться и другими способами. Всего их 2 и каждый кардинально отличается. В первом случае используется перфоратор или дрель со специальным сверлом (победитовым). По контуру размеченного круга просверливаются специальные отверстия с как можно большей глубиной. Находиться они должны близко друг другу. После этого центральная часть выбивается зубилом. Преимуществом данного метода является скорость. Использование коронки быстро нагревает электроинструмент, поэтому он периодически должен отдыхать. Поэтому для проделывания 12-15 углублений может уйти весь день. В данном случае такого недостатка нет.

Также подготовить место для подрозетника можно с помощью болгарки. Для этого следует еще раз воспользоваться карандашом и линейкой. Обведенный круглый контур следует преобразовать в квадрат, прочертив с каждой стороны по одной ровной линии. После этого по прямым линиям следует пройтись болгаркой. Также, как и в предыдущих вариантах, середина выбивается зубилом.

Корректировка глубины

После того как отверстие проделано следует проверить, полностью ли в него входит подрозетник. В идеальном варианте прибор должен стать четко вровень со стеной. В таком случае будущая розетка или выключатель вплотную станут к стене.

Совет! Подрозетник имеет ненужную кромку. При ее обрезании прибор отлично войдет в стену.

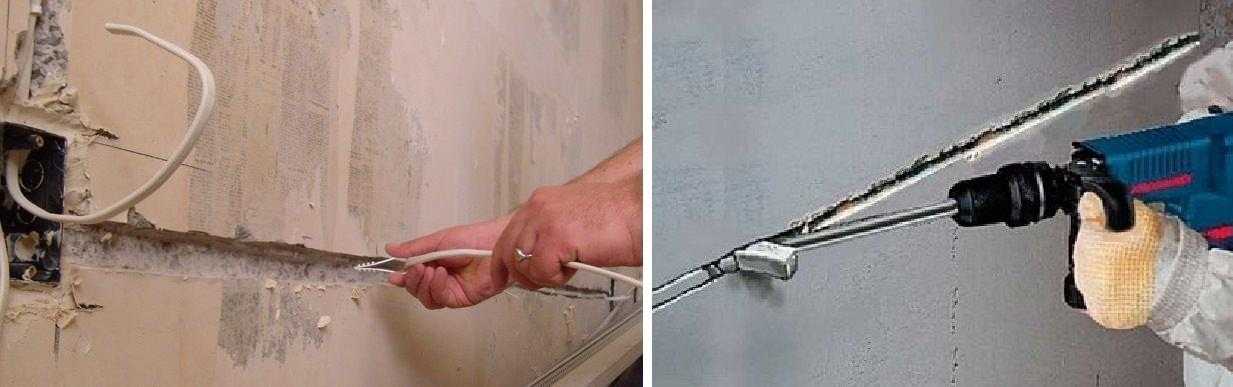

После этого в стене проделывается штроба, которая позволит подвести провод. Он в свою очередь вставляется в подрозетник с тыльной стороны. После продевания провода инструмент вставляется в проделанное отверстие.

Заключительный этап

Практически вся работа проделана, остается лишь закрепить подрозетники с помощью специального раствора. Готовить его нужно небольшими количествами и только перед заделыванием, так как застывать он начинает уже через несколько минут. Для его приготовления в гипс необходимо постепенно добавлять воду. Смесь при этом постоянно помешивается. В итоге должна получиться масса, которая по своей консистенции напоминает густую сметану.

Важно! Перед выполнением работы, отверстие следует промыть водой, таким образом, убрав ее от лишней пыли.

Когда вся влага впитается, в отверстие шпателем выкладывается раствор, в который и вставляется подрозетник с проводом. Устанавливать его следует тщательно, чтобы он не выступал, иначе в будущем будут заметны явные дефекты. После этого оставшимся раствором заделываются все щели.

Установка в кирпичную стену

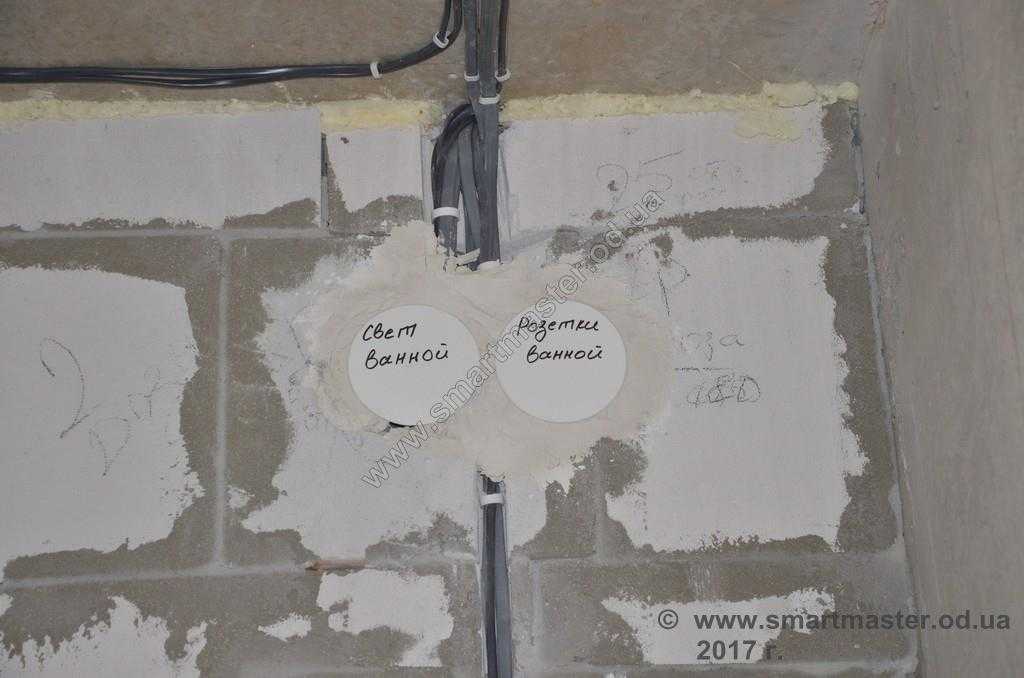

Монтаж подрозетников в кирпичную стену ничем не отличается от описанного выше варианта. То есть, понадобятся все те же инструменты. Способ проделывания отверстий также подойдет любой из уже указанных. А вот монтаж подрозетников в гипсокартон несколько отличается. Об этом и пойдет далее речь

Подрозетник в гипсокартонную стену

Перед установкой прибора следует тщательно подготовить поверхность. Чтобы в процессе сверления она не крошилась и не ломалась, следует обработать стену большим количеством грунтовки, которая укрепит ее структуру.

Когда гипсокартон высохнет, можно переходит к сверлению отверстий. Использовать для этого можно как специальные коронки, так и простую дрель с применение монтажного ножа. Важно, чтобы дырка была той же диагонали, что и установочная коробка. Чтобы этого добиться, рекомендуется для начала провести разметку тем же способом, как и в случае с бетонной стеной.

Когда отверстия готовы, в них вставляется коробка, с которой предварительно следует снять все перемычки, которые не позволяют просунуть кабель. Чтобы обеспечить прочность, подрозетник следует туго затянуть винтами. Также посадочное место (перед фиксацией) можно дополнительно прошпаклевать. Это также укрепит конструкцию.

Установка розетки

Монтаж розетки в подрозетник является финальным этапом. Данная процедура занимает всего несколько минут, но при этом следует придерживаться следующих правил:

  • С самого начала следует снять верхнюю крышку. Для этого в центре откручивается болт.
  • После следует расслабить контакты, в которые вставляются провода. Чтобы в будущем избежать перегрева, контакты следует затянуть как можно туже.
  • Розетка устанавливается на коробку, верхняя крышка закрывается и закручивается.

В данной процедуре нет ничего сложного, поэтому справиться с ней под силу даже начинающим мастерам.
