Как установить подрозетники, розетку, выключатель.

Как установить подрозетники, розетку, выключатель.

Приветствую вас на сайте Ewro-remont.ru. На этой странице мы поговорим о том как легко и просто, своими силами устанавливать розетки и выключатели.

Выдалбливаем место для подрозетника, провод уже подведен.

Подрозетники  устанавливают, как правило, после штукатурных работ. Дело в том, что при установке подрозетников или стаканов, как их еще называют, необходимо, чтобы край  подрозетника  был вровень со стеной, в крайнем случае, может быть немного глубже от края стены, но никак не выпирать из нее, иначе после установки розетки или выключателя, они также будут выпирать из стены. В том случае, если в дальнейшем на стене будет наклеиваться кафель, края подрозетника должен выпирать из стены на толщину кафеля и клея, то есть в среднем на 1-2 см.

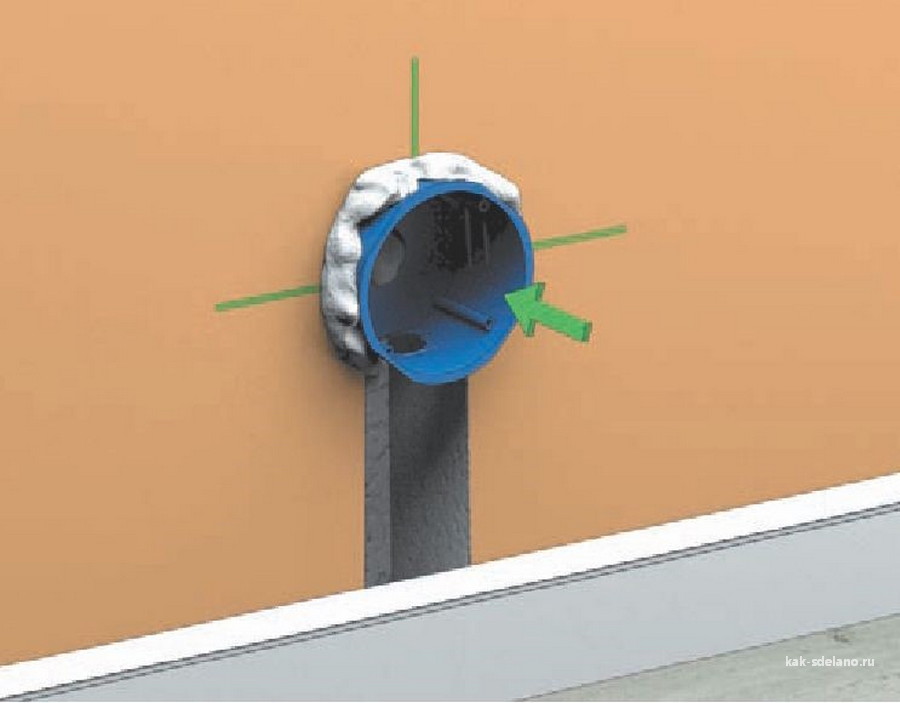

Вмораживаем подрозетник по уровню.

При вмораживании подрозетника, провод заведен через ухо внутрь.

Подрозетники устанавливаются только в том случае, если розетка (выключатель) внутренняя, то есть на половину уходит в стену. Когда розетка (выключатель) наружный, подрозетники не ставятся.

При установке необходимо смотреть за тем, чтобы подрозетники выставлялись по уровню, как в вертикальном так и в горизонтальном положении, в зависимости от того как вы будете их ставить,

Подрозетник бетон ( уши для стыковки)

вертикально или горизонтально. Если конечно он будет не одинарный. Здесь нужно объяснить, подрозетники могут состоять из одного подрозетника ( когда розетка или выключатель двойной или тройной такие подразетники стыкуются с помощью ушей «выступов по бокам»), есть подрозетники уже цельные под две или три  розетки (выключателя).

В подрозетнике, места отмеченные пунктиром нужно отрезать. В дальнейшем через них будет проходить провод от одного подрозетника к другому.

Подрозетник бетон ( состыкован)

В ухе тоже вырезаем отверстие для приходящего провода.

Подрозетники могут различаться по форме, цвету, ушами (выступы по бокам) и т п. Главное их отличие заключается в том, что они делятся на две категории; первая для бетона, вторая для установки в гипсокартоне. Отличие в установке такое:

Подразетники для гипсокартона при установке распираются в стене как правило с помощью отвертки (специальными ножками, «лапками» сделанными в самом подрозетнике, причем формы «лапок» бывают самые разные).

Подрозетники для бетона вмораживаются в стену  различными штукатурными составами или гипсом(алебастром).

Рассмотрим конкретный пример установки подрозетника.

1. Нужно определиться, как будут устанавливаться подрозетники вертикально или горизонтально и на какой высоте они будут. Сейчас чаще всего высота розеток от пола 30 см, высота выключателей от пола 90 см. Также определяемся с количеством розеток (выключателей) в одной точке (то есть  одинарная,  двойная, тройная.).
2. Если подрозетник для гипсокартона, то в гипсокартоне делаем отверстие по уровню, по размеру подрозетника, и его туда вставляем,предварительно  заведя  эл- провод . (В каждом подрозетнике есть специальные впрессованные отверстия которые вырезаются ножом с той стороны с которой нужно и в том месте заходит эл-провод ,так же провод прокидывается внутри 2-3-4 состыкованных между собой подрозетников). После чего «лапки» закручивают, они распираются внутри стены.
3. Если подрозетник для бетона, то в стене с помощью  перфоратора,  также по уровню, выдалбливают отверстие, немного больше самого подрозетника, вставляют его туда, заводят в него провод и с помощью штукатурки,гипса, алебастра  вмораживают его, также по уровню. Работы с установкой подрозетников на этом завершены.

Когда начнется чистовая отделка, начинаем устанавливать розетки и выключатели. При установке обесточиваем систему

Устанавливаем розетку.

Если в квартире есть заземление то, скорее всего провод у вас из трех жил, если заземления не, то провод из двух жил. Выбирая розетки нужно смотреть – с заземлением они или нет.

Трехжильный провод. Белый фаза, синий ноль, желто зеленый земля.

Когда устанавливаем розетку без заземления, то жилы на проводе немного разделяются, зачищают и вставляют в места крепления в розетке и фиксируются. Жилы на таких проводах могут быть одного цвета или белого и синего. При правильном подключении – белая жила это фаза, синяя ноль.

Когда устанавливаем розетку с заземлением нужно точно проверить где фаза. Проверяют с помощью индикаторной отвертки, на индикаторе загорается лампочка. Как правило, на трехжильном бесцветном проводе фаза и ноль по краям, жила земля посередине. Если провод цветной то при правильном подключении белый провод — фаза, синий- ноль, желто-зеленый земля. Жилу земля фиксируют посередине, фазу и ноль по краям,  в местах крепления.

Подрозетник немного выпирает, он установлен на кухне — под фартук, эти 10 мм в дальнейшем закроет кафель.

Если розетка двойная или тройная, то провода приходящие к розетке  фиксируются в ней, наращиваются  и переходят на другую розетку.

Разетка тройная в фартуке.

Устанавливаем выключатель.

Если выключатель один — одинарный:

Двойной выключатель. Подключение проводов: сверху фаза (белый провод), внизу два нуля.

После установки сердечника, устанавливаем рамку и кнопки выключателя.

Жила с фазой- белая вставляется в место для фиксации, куда указывает приходящая стрелочка. Жила ноль (на выключателе в отличии от розетки цвет может быть любым)  вставляется, куда указывает уходящая стрелочка.

Если выключатель один — двойной:

Жила с фазой вставляется в место для фиксации, куда указывает приходящая стрелочка. Жила ноль  вставляется, куда указывает уходящая стрелочка. Вторая  жила ноль, вставляется куда указывает вторая  уходящая стрелочка.

УСТАНОВКА ДВУХ ВЫКЛЮЧАТЕЛЕЙ. Фазу берем от первого выключателя №1

При установке второго и третьего выключателя, ноль как правило уже заведен а фазу берут от первого выключателя.

Указана фаза от выключателя, два других провода уже заведенный ноль №2

Вставляем также ( фаза-стрелочка приходящая, ноль уходящая). №3

Выключатели установлены. Осталось поставить рамку и кнопки. №4

После наклеивания обоев, либо покраски стен (декоротивки), устанавливают рамку на выключатели и розетки.

Тройной стакан. Два стакана под розетки один под интернет. В руке провод для интернета.

Двойной стакан. Розетка и интернет.

Чтобы состыковать алюминиевые и медные провода, пользуйтесь электрической колодкой.

Провода уложенные в гофру и сходящиеся в распределительную коробку.

Читаем также: Как подключить своими руками Теплый пол

Установка подрозетников. Виды, срок службы. Ошибки при установке

Подрозетники необходимы во всех видах зданий и строений. Эти приспособления защищают розетки от повреждения при пожаре, а также для надежной фиксации розеток. Подрозетники упростили производство установки розетки. Для эффективного выполнения своих функций, необходимо правильно подобрать подрозетники. Установка подрозетников дело важное, поэтому важно сделать это правильно.

Подрозетник сборный одинарные

При этом необходимо обратить внимание на размеры, назначение и материал, из которого произведено устройство. К тому же лучше выбирать устройства, в конструкции которых уже имеются фиксирующие шурупы.

Виды и типы подрозетников (установка подрозетников)

Подрозетники подразделяются по материалу изготовления. В большинстве случаев их изготавливают из пластика и металла. Пластмассовые подрозетники самые популярные разновидности, изготавливаются из негорючего сырья, тем самым позволяя устанавливать их в стены из дерева. Металлические подрозетники менее востребованы, так как металл является хорошим проводником тока и при использовании ненадежные.

В качестве подрозетников выступают деревянные накладки. Их устанавливают при монтаже открытой проводки. Они также теряют свою популярность, по причине не эстетичности и безопасности.

Подрозетники делятся по своим конструктивным особенностям: внутренние и внешние и универсальные.

Внутренние предусмотрены для монтажа розеток внутри здания, при этом проводка скрыта в стене. Внешние подрозетники предусмотрены для установки розеток на улице, а также в жилищах, с деревянной основой или тонкими стенами. Она отличается от предыдущего вида большой степенью защиты, а также наличием крышки, которая защищает от воздействия внешней среды. Универсальные виды предназначены для внутренних и внешних типов устройств.

Подрозетники различаются по назначению. К ним относятся устройства для бетона, пенобетона или кирпича. Также подрозетники могут быть различных размеров и форм.

Установка подрозетников

Подрозетники старого образца были безразмерными, и фиксация в них новых розеток зачастую бывает некачественная, поэтому со временем приходится менять устройства на новые. Для этого необходимо обесточить электросеть. Потом у старой розетки откручивается крышка и ослабляется крепление. Затем открепляются проводники от клемм розетки.

Подрозетник двойной

После этого необходимо оценить состояние старого подрозетника. Если он хорошо держится, ничего не шатается и не вываливается, то новый прибор крепится в старый посредством саморезов. При этом рекомендуются саморезы немного уменьшить, чтобы не повредить проводку.

Установка подрозетников в полую поверхность предусматривает некоторое затруднение. При этом следует обзавестись дополнительным крепежом. Для этого могут подойти простые зажимы, способные фиксироваться в боковых местах. В этом случае коробка устанавливается в отверстие, предварительно изготовленное для монтажа.

Далее фиксируется крепежный элемент, который надежно удерживает подрозетник. Розетки и их элементы хорошо укрепляются в конструкции подрозетника посредством шурупов. Производители изготавливают данные устройства, имеющие специально выполненные отверстия для фиксации.

Для того чтобы вмонтировать приспособление в кирпичную стену, необходимо предварительно сделать отверстие в стене. С этой целью используется электродрель или перфоратор с насадкой для кирпича. В случае если нет специального инструмента, может вполне подойти зубило и молоток.

После этого нужно вставить подрозетник в отверстие, чтобы увидеть соразмерность. При этом диаметр и глубина отверстия должны иметь запас, то есть быть немного больше. Подрозетник лучше всего посадить на раствор алебастра.

В стакане следует сделать отверстия для протягивания проводов. В большинстве случаев такие отверстия уже предусмотрены в конструкции, и их достаточно выдавить. После этого кабель вставляется в отверстие подрозетника. Предварительно отверстие в стене смачивается водой, промазывается строительным раствором.

Подрозетник сверху также обмазывается раствором и устанавливается в отверстие в стену. При этом необходимо отрегулировать устройство по горизонтали и вертикали при помощи строительного уровня.

Данный процесс должен проходить в короткий промежуток времени, так как такой раствор очень быстро застывает.

Установка подрозетников — возможные ошибки

Основной оплошностью при проведении монтажа заключается в том, что работники не принимают во внимание материал, из которого сделана поверхность, а также габариты подрозетника должны соответствовать розетке со вставляемыми элементами.

Современный подрозетник (установка подрозетников)

При этом забывают протягивать через подрозетник провода и сразу сажают его на гипсовый раствор. В этом случае необходимо провода вытянуть на 15см, иначе при слишком длинных или коротких проводах с ними будет неудобно работать.

Установка подрозетников в гипсокартон. Здесь ошибкой может быть перфорирование коронкой по бетону. Правильнее будет просверлить отверстие коронкой для гипсокартона в положении прибора на сверление.

На дрель необходимо периодически нажимать, но осторожно, чтобы не поломать гипсокартон. Предварительно перед сверлением гипсокартона следует сориентироваться, где проходят провода, чтобы исключить их повреждение.

Популярные модели подрозетников

К популярным моделям данных устройств относят подрозетники фирмы Hegel, которые изготавливаются из полипропилена. Конструктивная особенность такого образца – наличие металлических лапок. Размер экземпляра составляет 68×60. Модель предусматривали для внутренних розеток, также возможно их соединить в случае необходимости.

Подрозетники компании Legrand также пользуются спросом среди потребителей благодаря небольшой цене и отличному качеству. Данная модель имеет следующие габариты: глубина 65мм, диаметр 70мм, вес 0,058кг.

Существуют российские подрозетники фирмы Gusi, изготовленные из пропилена. Эта продукция имеет небольшой вес – 17г и срок службы – 10 лет. Также обладают небольшой стоимостью. Модель комплектуется винтами немецкого изготовления, которые гарантируют качественное крепление.

Советы по установке распределительной коробки

Установка электрощитов – один из первых этапов черновых электромонтажных работ. Установка электрощитка считается легкой работой, больше похожей на столярное дело, чем на электропроводку. Но все же есть некоторые распространенные ошибки, которые часто допускают самодельщики. Следуйте этим простым советам, чтобы убедиться, что установка электрической коробки выглядит профессионально и соответствует требованиям кодекса.

• 01
  из 07

  Установите электрическую коробку между шпильками, если необходимо

  Дон Николс / Getty Images

  Электрические коробки обычно крепятся к стойкам по бокам для устойчивости. Независимо от того, прибиты ли они к стойкам или привинчены с помощью регулируемых скоб, ящики на стойках обычно остаются на месте в течение длительного времени.

  Но иногда не всегда удается найти подходящую точку крепления к шпилькам. Как насчет между шпильками?

  Использование старых электрических коробок — один из способов подвесить коробки между стойками. Старые рабочие коробки крепятся непосредственно к гипсокартону, а не к стойкам.

  Вырезав прямоугольное отверстие в гипсокартоне, вы вставляете в отверстие электрическую коробку. Затем с помощью ручной отвертки Phillips или аккумуляторной дрели/шуруповерта вы поворачиваете два винта по часовой стрелке.

  Вращение винтов также поворачивает два пластиковых крыла за гипсокартоном, прижимая коробку к гипсокартону. Хотя он не такой прочный, как коробка на шпильках, и иногда крылья ломаются, часто это единственный вариант, когда вы хотите, чтобы коробка находилась между шпильками.

• 02
  из 07

  Установка настенных коробок на одинаковой высоте

  Ли Валлендер

  Не существует четких норм и правил относительно того, как высоко следует располагать настенные выключатели или розетки. Но профессионалы придерживаются определенных стандартов для однородного вида. Какой бы стандарт вы ни выбрали, старайтесь соблюдать единообразие для всех электрических коробок. Коробки неправильной высоты пометят домашние электромонтажные работы как любительские.

  Настенные выключатели

  Стандартной практикой является установка настенных выключателей на высоте около 48 дюймов над полом. Но это расстояние может варьироваться от 43 до 53 дюймов, в зависимости от ваших предпочтений. Например, для помещений, используемых людьми с ограниченными физическими возможностями, требующими инвалидной коляски, может оказаться практичным меньшая высота выключателя.

  Выходные коробки над полом

  Обычная практика розеток – устанавливать их так, чтобы нижний край находился на высоте от 12 до 16 дюймов над полом. Это расстояние также может быть скорректировано для особых обстоятельств.

  Распределительные коробки над столешницей

  Для выключателей и розеток над столешницей установите их так, чтобы нижняя часть находилась примерно на 4 дюйма над поверхностью столешницы.

• 03
  из 07

  Используйте контрольную планку для гипсокартона

  Ли Валлендер

  В новом строительстве прикрепление полосы гипсокартона к передней поверхности стоек может служить направляющей для крепления стенных коробок. Без какой-либо направляющей может быть сложно установить коробки с надлежащим смещением, чтобы передние края электрических коробок были на одном уровне с готовой поверхностью гипсокартона.

  Когда вы устанавливаете электрическую коробку, убедитесь, что она находится на одном уровне с поверхностью этой полосы гипсокартона; это гарантирует, что коробки будут на нужной глубине, когда стены будут закончены.

  Большинство жилого гипсокартона имеет толщину 1/2 или 3/8 дюйма, поэтому держите под рукой несколько полос гипсокартона такой толщины, чтобы облегчить установку электрической коробки. Если вы используете другую толщину стенки (например, толщину 5/8 дюйма, необходимую для некоторых брандмауэров), убедитесь, что эталонные полоски соответствуют этой толщине.

• 04
  из 07

  Используйте измерительную вкладку коробки

  Пластиковые электрические коробки с гвоздями могут иметь 3/8-дюймовые измерительные выступы по бокам. Вы можете использовать их, чтобы указать, насколько далеко выдвигать электрическую коробку от лицевой стороны шпилек.

  Начните с того, что рукой слегка вытолкните гвозди из коробки так, чтобы, когда вы приложите коробку к стойке, кончики гвоздей слегка вонзились в древесину. Это помогает удерживать коробку на месте во время первых двух решающих ударов молотка, когда вы вбиваете монтажные гвозди в шпильку.

• 05
  из 07

  Гвозди для молотка Осторожно

  Ли Валлендер

  Пластиковые электрические коробки могут быть хрупкими. При забивании коробки используйте легкие, осторожные удары, а не сильные взмахи молотком. Следите за тем, чтобы ваши удары были перпендикулярны шипу. Если вы ударите слишком сильно, вы рискуете толкнуть коробку назад по поверхности шпильки. Будьте особенно осторожны в холодную погоду: если вы ударите саму коробку при низких температурах, она может треснуть или сломаться.

• 06
  из 07

  Попеременные удары между ногтями

  Ли Валлендер

  Вместо того, чтобы полностью забивать один гвоздь, прежде чем переходить к следующему, лучше чередовать гвозди, забивая каждый гвоздь примерно на 1/4 дюйма каждый раз. Это предотвратит скручивание или отклонение коробки при ее прикреплении.

  Некоторые электрики останавливаются перед тем, как полностью вбить монтажные гвозди в шпильки. Это позволяет легко снять коробку, если перед установкой кабеля NM необходимо изменить компоновку.

• 07
  из 07

  Используйте металлические ящики для снятия натяжения шнура

  бунчай ведмакаванд / Getty Images

  В большинстве бытовых электрических коробок есть один или два легких шнура, как правило, для освещения, бытовой техники, компьютеров или зарядных устройств для телефонов. Эти тонкие шнуры очень мало нагружают розетку и электрическую коробку, поэтому в большинстве случаев подойдет даже пластиковая коробка.

  Но некоторые шнуры толще и тяжелее, что создает опасную нагрузку на розетку и коробку. Шнуры сушилки подключены к розеткам 240 В, и, хотя шнуры не часто перемещаются, они создают тяжелую постоянную нагрузку на розетку.

  Точно так же зарядная станция для электромобилей уровня 2 на 240 В, 40 А обычно подключается к розетке NEMA 14-50. Менее дорогие зарядные устройства для электромобилей уровня 2 не имеют настенной станции, поэтому они подключаются непосредственно к розетке. Это действие создает большую нагрузку на розетку изо дня в день. Зарядные устройства со стационарными настенными станциями с меньшей вероятностью добавят напряжения в розетку — они больше похожи на постоянно подключенные сушильные шнуры.

  Для розеток на 240 В любого типа лучше использовать металлическую коробку, особенно для шнуров, которые часто снимаются и заменяются.

Как установить старую рабочую (модифицированную) электрическую коробку

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 19.10.22

Ель / Кевин Норрис

В этой статье

• Как работают модифицированные коробки

• Вопросы безопасности

• Часто задаваемые вопросы

Обзор проекта

Электрические коробки, используемые для монтажа розеток, выключателей и осветительных приборов на стенах и потолках, бывают самых разных размеров и стилей, включая металлические (стальные) версии, требующие заземления коробки, и неметаллические версии (ПВХ, фенольная смола или стекловолокно). ), которые не требуют заземления коробки. Металлические коробки можно использовать как с неметаллическими (тип NM-B), так и с электрическими кабелями в металлической оболочке. Неметаллические пластиковые коробки предназначены для использования только с электрическим кабелем в неметаллической оболочке.

Независимо от материала, электрические коробки можно условно разделить на два типа:

• Новые рабочие ящики , предназначенные для установки сразу после обрамления стены, но до поверхности отделаны гипсокартоном. Они крепятся на шпильки.
• Старые рабочие (также называемые модернизированными) коробки , предназначенные для установки после того, как стены будут закончены, и используются во время проектов реконструкции. Они крепятся к гипсокартону или штукатурке.

Установка старой рабочей коробки в существующую стену для добавления розетки или настенного выключателя — это простой проект, для которого требуется всего несколько обычных инструментов, которые у вас уже могут быть, если вы знакомы с базовым ремонтом электрооборудования. Самая сложная часть проекта — прокладка кабеля через стены; этот процесс может занять несколько часов, хотя сама коробка может быть установлена ​​за считанные минуты.

Понимание того, как работают модифицированные коробки

Прежде чем приступить к работе, полезно понять назначение и устройство старой рабочей электрической коробки.

Старый рабочий ящик предназначен для установки постфактум — на уже отделанные стены. Они часто используются в ситуациях, когда вы добавляете розетки или расширяете существующую цепь в уже готовом помещении. Поскольку в этих ситуациях у вас нет возможности прикрепить коробку непосредственно к шпилькам, эти коробки нуждаются в другом способе крепления.

Чтобы закрепить их на месте, в этих коробках есть продуманная система крепления, в которой используются удерживающие выступы и монтажные проушины, расположенные в противоположных углах коробки. После того, как коробка вставлена ​​в вырез в стене и затянуты винты, задние фиксаторы открываются и плотно прилегают к задней части гипсокартона или штукатурки, в то время как монтажные проушины на передней части коробки прижимаются к передней поверхности стены. . Передние проушины и задние удерживающие выступы, по сути, «плотно прижимают» коробку к поверхности стены.

Соображения безопасности

Если вы будете прокладывать электрический провод под напряжением к новой электрической коробке, абсолютно необходимо выключить автоматический выключатель, который управляет цепью, прежде чем тянуть и прикреплять кабель. Если вы не знаете, какой выключатель бросить, вам нужно выключить главный выключатель, который отключит электричество во всем доме.

Смотреть сейчас: Как установить старую рабочую электрическую коробку

Оборудование/инструменты

• Отвертки с плоским лезвием и крестовая отвертка
• Карандаш
• Замочная скважина пила
• Инструмент для зачистки проводов
• Уровень торпеды
• Универсальный нож

Материалы

• Старая рабочая неметаллическая электрическая коробка
• Соединители проводов

Ель / Кевин Норрис

1. Подготовьте фиксирующий винт

   Винт, который входит в удерживающий язычок на коробке, иногда может быть очень затянут, если коробка поставляется производителем. Это потребует от вас значительного давления на стену при повороте винта, что может повредить стену.

   Чтобы избежать этой проблемы, просто затяните крепежный винт перед установкой, подняв фиксирующий язычок примерно на 1/4–3/8 дюйма. Это эффективно предварительно нарезает резьбу в пластиковом фиксирующем язычке, облегчая закручивание винта позже, когда вы будете закреплять коробку в стене. После того, как винт слегка вытянут, выверните винт, чтобы ретенционный язычок вернулся в исходное согнутое положение.

   Ель / Кевин Норрис

2. Подготовьте кабельный зажим коробки (только коробки из ПВХ)

   В старых рабочих электрических коробках из ПВХ используется встроенная система быстрого зажима для крепления неметаллического кабеля NM-B к коробке. Эти зажимные язычки может быть немного трудно открыть.

   Чтобы облегчить вставку электрического кабеля в коробку, возьмите плоскую отвертку и приподнимите зажимной язычок примерно на 1/4 дюйма. Это ослабит зажим и облегчит вставку кабеля.

   Ель / Кевин Норрис

3. Подготовка отверстия в стене электрощита

   Далее вам нужно создать вырез в стене. Расположите электрическую коробку спиной к стене, точно в том положении, в котором вы планируете ее установить. Возьмите карандаш и обведите контур коробки на стене, избегая «ушей» коробки.

   С помощью канцелярского ножа сделайте надрезы на стене по намеченной вами форме.

   С помощью кольцевой пилы для гипсокартона аккуратно вырежьте отверстие по намеченному контуру и удалите заготовку из гипсокартона. Резкий удар по пятке пилы обычно приводит к тому, что лезвие прокалывает гипсокартон, и вы можете начать резку. Для штукатурки вы можете просверлить отверстие в области выреза, чтобы было место для вставки пильного диска.

   Наконечник

   В коробках некоторых стилей может потребоваться небольшое увеличение отверстия в месте расположения фиксирующих выступов. Если это так, это станет очевидным, когда вы попытаетесь вдвинуть коробку в стену.

   Ель / Кевин Норрис

4. Проложить кабель и снять оболочку

   Перед установкой старой рабочей коробки необходимо провести один или несколько электрических кабелей NM-B к вырезу в стене. Если новая розетка представляет собой простое расширение цепи, скорее всего, будет только один кабель, идущий от последней розетки к новому местоположению коробки. Более сложные сценарии подключения могут потребовать двух кабелей. Убедитесь, что длина новых кабелей соответствует силе тока цепи.

   Протяните кабели к новому местоположению коробки. В новом отверстии в стене должно быть от 8 до 12 дюймов лишнего кабеля. В этот момент новый кабель не должен быть присоединен к каким-либо электрическим устройствам. Если кабель уже подключен на стороне источника цепи, убедитесь, что автоматический выключатель, подающий на него питание, отключен на главной сервисной панели.

   После того, как в стене будет вырезано отверстие для коробки, протяните кабель (или кабели) через отверстие в стене.

   Прежде чем поместить кабель в старую рабочую коробку, используйте инструмент для зачистки кабеля, чтобы удалить около 6 дюймов внешней виниловой оболочки с кабеля NM-B, обнажая проводники и заземляющий провод. Если у вас нет инструмента для зачистки кабелей, это также можно сделать, взяв острый канцелярский нож или лезвие бритвы и разрезав оболочку параллельно проводам, стараясь не порезать изоляторы. Аккуратно срежьте обшивку.

   Ель / Кевин Норрис

5. Вставьте кабель в коробку

   Вставьте зачищенный кабель в неметаллической оболочке в старую рабочую коробку, убедившись, что оболочка закреплена зажимным язычком (для коробки из ПВХ) или зажимной планкой (для коробки из фенольной смолы/стекловолокна). Не забудьте оставить около 6-7 дюймов оголенных проводов. При правильной установке кабельная оболочка должна иметь длину от 1/2 до 1 дюйма, заходящую в коробку и закрепленную под зажимом.

   Ель / Кевин Норрис

6. Вставьте старый рабочий ящик в стену

   Поместите старую рабочую электрическую коробку в отверстие в стене. Держите коробку так, чтобы монтажные проушины на передней части коробки плотно прилегали к передней части гипсокартона, пока вы затягиваете два крепежных винта. Вращение винтов перевернет фиксирующие выступы, чтобы их можно было прижать к задней части гипсокартона, прикрепив коробку к стене.

   Ель / Кевин Норрис

7. Зачистите изоляцию проводов от проводников

   Используя инструмент для зачистки проводов, зачистите от 3/4 до 1 дюйма изоляции с концов каждого проводника. Инструмент для зачистки проводов — лучший инструмент для этого, так как он имеет прорези разного размера, чтобы соответствовать проводам разного сечения. Если вы используете канцелярский нож для зачистки проводов, следите за тем, чтобы не порезать металлические проводники.

   Ель / Кевин Норрис

8. Прикрепите проволочные гайки

   Теперь ваша коробка готова к установке розетки или выключателя. В целях безопасности навинчивайте гайки на концы проводов, пока не будете готовы выполнить окончательные соединения.
