Подрозетник блочный это: Подрозетник (монтажная коробка)

Содержание

Подрозетник (монтажная коробка)

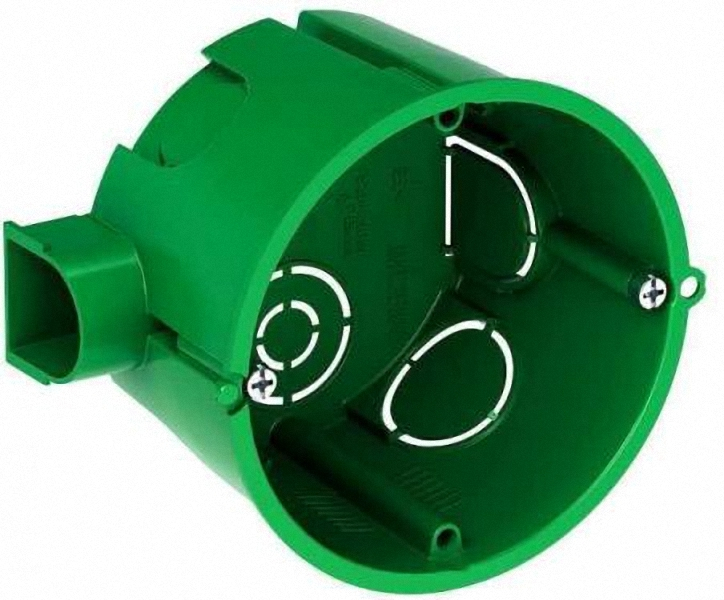

Подрозетник (установочная коробка) – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т.п. В зависимости от типа основания, в которое происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т.п.) и для скрытой установки в полые стены и сухие перегородки.

Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно — 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.

Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой. При этом межосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке. Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.

В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии. При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость. Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно — «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр. Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.

Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

Подрозетник для бетона — характеристика и установка

Подрозетник – это специальный короб, предназначенный для монтажа систем электропроводки, куда принято включать следующие элементы:

Общая характеристика ↓
Инструкция по монтажу ↓
Разметка ↓
Отверстие для подрозетников ↓
Фиксация в стене ↓
Нюансы установки нескольких подрозетников ↓
Блиц-советы ↓

регуляторы различных встроенных электроприборов, например, для теплого пола, инфракрасного потолка и так далее.
выключатели;
клеммники;
диммеры;
розетки штепсельного типа;

При выборе обязательно обращают внимание на размеры изделия. Очень важно, чтобы они полностью совпадали с той конструкцией, которая в них будет размещаться, с местом установки и так далее.

Стоит отметить, что тип стены также играет очень важную роль при выборе подрозетника. Если стена возведена из гипсокартона или аналогичных материалов, то блок должен обладать определенными разновидностями креплений. При необходимости установки в стену из бетона или кирпича можно брать изделия любых типов.

Если возникает необходимость одновременно установить несколько электрических установок, то можно для этого взять специальный мультибокс, рассчитанный одновременно на 2, 3 или 4 блока. Он может понадобиться при установке поблизости нескольких розеток или выключателей. В продаже можно найти специальную конструкцию, которая способна соединить два или несколько одинарных подрозетников в один.

Общая характеристика

При выборе подрозетника следует обращать внимание на ряд ключевых характеристик, к которым относятся следующие пункты:

размер;
форма;
расстояние между осями;
материал, из которого выполнено изделие;

Как правило, электротехническая продукция производится из расчета на определенный внутренний диаметр подрозетника. В большинстве случаев такие конструкции выпускаются стандартного типа – у них внутренний диаметр равен 60 или 68 мм. На глубину подрозетника тоже внимательно смотрят, так как ее наименьший показатель равен 25 мм и выше.

Стоит отметить, что следует приобретать подрозетники, чтобы они по внутреннему диаметру полностью совпадали с электротехнической продукцией. В противном случае пользоваться подобной коммуникацией будет не слишком удобно, так как розетки и выключатели будут постоянно выскакивать из данного пенала.

Аналогичные изделия можно найти в продаже круглой, прямоугольной и даже квадратной формы. Проще всего установить круглую конструкцию, так как ее допустимо устанавливать как в стены из бетона, так и в гипсокартонные перегородки.

Если требуется разместить подобное изделие в гипсокартонной стене, то лучше всего применять подрозетники особого типа, которые в своей конструкции дополнительно оснащены крепежной системой, благодаря которой можно очень прочно закрепить это изделие в заранее подготовленном отверстии.

Современные подрозетники производятся, как правило, из полипропилена. Продукция из такого материала стоит по-настоящему дешево, к тому же устанавливать ее достаточно просто.

Когда производится блочный монтаж, очень важно соблюдать стандартное расстояние между подрозетниками, которое равно 71 мм. При блочной установке применяют только изделия одного диаметра.

Инструкция по монтажу

Разметка

Перед тем, как приступить к просверливанию отверстий для установки, необходимо точно определить, где будут размещаться в помещении розетки и выключатели. Такую систему продумывают в зависимости от наибольшей функциональности, внешнего вида помещения и удобства использования.

В настоящее время ни в одном нормативном документе не содержится достаточно жестких норм относительно установки данных систем, входящих в конструкции электрической проводки. Стоит отметить, что это справедливо не только для квартиры, но и для частного дома.

Тем не менее здесь также есть ряд определенных правил:

В жилом помещении розетка размещается на высоте 30 см от поверхности чистого пола. В случае с выключателями данный показатель возрастает до 90 см. Во всяком случае подобное решение является наиболее удобным при использовании электричества для бытовых нужд.
При планировании установки выключателя стоит помнить, что от края дверной коробки он должен находиться на расстоянии минимум 10 см.
В кухонном помещении розетки ставятся на высоте хотя бы 15 см от поверхности столешницы.

Когда точное местоположение будет установлено, на стене делают метку, которая и будет ролью центральной части подрозетника. От центра проводят 2 линии, пересекающиеся между собой под прямым углом. Они условно обозначают вертикальную и горизонтальные плоскости соответственно. Когда эти линии будут нанесены и все разметочные работы будут завершены, в дальнейшем заделывать отверстие под розетку будет значительно проще, например, с помощью гипсовой или алебастровой смести.

Отверстие для подрозетников

При проделывании в бетонной стене отверстий под последующую установку подрозетника лучше всего приобрести коронку с победитовыми зубьями. Ее диаметр составляет 70 мм. С ее помощью сверлятся отверстия, куда в дальнейшем и будут устанавливаться разного рода электрические приборы.

Для того, чтобы точно просверлить в бетоне отверстие для подрозетника, у коронки есть сверло с победитовым наконечником. Метод здесь будет такой – сначала в центральной части с помощью обыкновенного победитового сверла просверливают отверстие диаметром 6-8 мм, после чего уже начинают работать коронкой. В итоге получаются весьма ровные отверстия, не нуждающиеся в дальнейшей обработке.

Когда отверстие будет подготовлено, пробуют вставить туда подрозетник. Если сделать это не получается, то необходимо отверстие несколько расширить. Для этого можно взять коронку немного большего диаметра, увеличить отверстие при помощи болгарки, стамески или любым иным способом.

После того, как отверстие будет подготовлено под установку, приступают к заведению проводов. Для этого проделывают небольшую штробу и пропускают по ней электрический провод, заводя его в специальную нишу, имеющуюся в подрозетнике. Сделать это довольно легко, главное здесь следить за тем, чтобы провод не находился под напряжением.

Фиксация в стене

Как правило, для того, чтобы подрозетник был надежно закреплен в бетонной стене, применяют строительный гипс или алебастр. Непосредственно перед нанесением раствора нишу тщательно очищают от пыли и мусора, потом смачивают грунтовкой. Последний пункт также обязателен, так как гипсовые или алебастровые растворы способны вытягивать влагу, а при ее нехватке значительно ослаблять соединения.

Не нужно разводить слишком много раствора, так как он очень быстро застывает. Вполне достаточно будет сделать количество, необходимое строго на 1 подрозетник.

Нюансы установки нескольких подрозетников

В принципе, такая работа ничем не отличается от установки одинарного подрозетника, однако здесь для прокладки провода придется применять специальные соединительные элементы – так называемые бабочки.

Здесь также несколько сложнее будет с разметкой, так как нужно будет сразу рассчитывать на то, что рядом будут находиться несколько подрозетников. Ниши для размещения бабочек пропиливают болгаркой.

Блиц-советы

При закреплении подрозетника в стене, алебастр или шпатлевку используют только при незначительных отверстиях. Если они получаются больше, то здесь уже прибегают к строительному клею или цементно-песчаному раствору.
В подрозетнике обязательно нужно оставлять некоторое количество кабеля, который наверняка пригодится, когда придется ремонтировать контакты.
Когда изделие будет надежно закреплено, в него уже можно подводить розетку или выключатель и пускать электрический ток.
