Подготовка траншеи под ленточный фундамент: Как копать траншею под фундамент?

Как копать траншею под фундамент?

Любому строительству предшествуют земляные работы, одним из вариантов которых может быть разработка траншеи под фундамент. Это сложный процесс, который состоит из нескольких этапов и предполагает учет целого ряда факторов. Только специалисты могут правильно провести расчеты, чтобы при выполнении последующих земельных и строительных работ не возникло сложностей.

Копка траншеи под фундамент ? этапы разработки

  1. Разметка траншеи.
  2. Исследование грунта.
  3. Расчет ширины ленты и глубины заложения.
  4. Выемка грунта.
  5. Укрепление стен.
  6. Подготовка подушки под фундамент.
  7. Обратное засыпание грунта.

Существует два способа выкопать траншею под фундамент: ручной и механизированный. Второй предполагает использование спецтехники. Это могут быть экскаваторы с гидромолотом, обычные экскаваторы, грейферы, драглайны и погрузчики. В некоторых случаях целесообразно частично механизировать работу, задействовав и спецтехнику, и ручной труд. Важно, чтобы каждый из этапов постройки фундамента выполнялся в максимально сжатые сроки. Это позволяет избежать дополнительных затрат, связанных с возможной деформацией траншеи.

Как рассчитывается ширина и глубина траншеи под фундамент?

  • Ширина траншеи должна включать ширину кирпичной или бетонной ленты, в том числе опалубки, изоляции и крепежа. Кроме того, с каждой стороны дополнительно прибавляется по 20 см.
  • Необходимо также учесть тот факт, что ширина не может быть меньше, чем режущая кромка ковша экскаватора. Если предполагается задействовать спецтехнику, то ширина должна быть на 10-15 см больше режущей поверхности ковша.
  • При обустройстве гидроизоляции стенок фундамента возникает необходимость передвижения людей по дну траншеи. В таком случае ее ширина увеличивается на 50-60 см.

При разработке траншеи обязательно нужно учесть глубину промерзания грунта. Дно котлована должно находиться ниже границы промерзания. Глубина определяется такими факторами, как нагрузка на ленточный фундамент и особенности почвы. В зависимости от качественного состава грунта глубина траншеи под ленточный фундамент варьируется следующим образом:

  • гравийный и песчаный грунт – не более 1 м;
  • суглинки и глинистые грунты – до 1,5 м;
  • супесчаные грунты – не более 1,25 м;
  • грунты с высокой плотностью – до 2 м.

Как правильно копать траншею под фундамент?

Перед тем как приступить, нужно выполнить разметку. Чтоб правильно заложить фундамент, потребуются не только специальные знания, но и дополнительные данные, такие как характеристики грунтов, нормативные нагрузки от сооружения, информация по климатическим и сезонным условиям на местности. В итоге возникает сложная задача – необходимо учесть целый комплекс факторов и грамотно разработать проект. Справиться с подобной задачей под силу только опытному инженеру.

Земляные работы должны вестись непрерывно, в течение одного сезона. Чтобы качество фундамента не подвело, необходимо позаботиться о надежной гидроизоляции. Ни в коем случае не стоит идти по пути упрощения проекта, технология строительства должна строго и неукоснительно соблюдаться. Можно и самостоятельно возвести ленточный фундамент, но учтите, что вы потеряете много времени, кроме того, возникает риск допустить серьезные ошибки, которые рано или поздно приведут к нежелательным последствиям.

Разумнее всего доверить строительство профессионалам, предварительно удостоверившись в их квалификации и ответственном подходе к делу.

Разработка и рытье котлованов Разработка траншейВывоз грунта

Вам также может быть интересно «Особенности разработки котлована под фундамент».

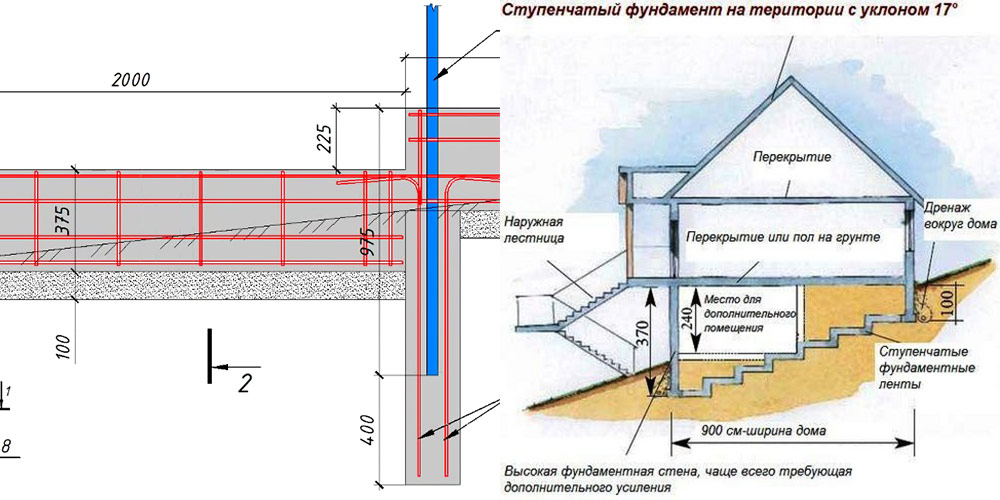

Глубина траншеи под ленточный фундамент для дома

Самым распространенных видов фундамента является ленточный. Чтобы создать его могут применяться разные материалы (бетон, камень, бетонные блоки). Используют его для строительства дома, гаража, большого сооружения с подвалом и даже бани.

Чтобы фундамент был прочным, прослужил долго, необходимо позаботиться о правильных его размерах. Основная задача при его строительстве отводится глубине траншеи.

Прежде чем приступать к рытью траншеи, следует выполнить ряд подготовительный работ, которые станут основой будущего успеха.

Содержание

  1. Геодезические работы
  2. Расчет глубины и ширины
  3. Разметка участка
  4. Ручная копка
  5. Использование экскаватора
  6. Делаем подушку
  7. Монтаж арматуры и опалубки
  8. Заливка бетона

Геодезические работы

Первым этапом при возведении любого сооружения являются следующие работы:

Очищение необходимой площади от кустов, деревьев, старых построек, и других объектов, которые могут оказаться на предполагаемой для строительства территории. Если планируется снос старых зданий, нужно получить разрешение на это. Придется представить проект будущего фундамента и всего строения, что можно сделать самому или с помощью специалистов.

Необходимо точно рассчитать расположение основных линий фундамента, ведь они станут основой будущего дома. Здесь учитывается тип грунта, где находятся линии коммуникации и границы участка.

Определение углов постройки. Намечаются они на земле с помощью колышков или небольших металлических уголков. Важно правильно померить все расстояния. Это позволит избежать возможных перекосов.

Разметка правильных прямых углов фундамента. Выполняется она за счет измерительных приборов и веревок, которые привязывают к колышкам. Затем хорошо натягивают их. Так удается вычислить расположение наружных и внутренних стенок фундамента.

Геодезические работы требуют большого терпения, умения точно производить все необходимые расчеты. Их можно выполнить самому или обратиться за помощью к специалистам.

Расчет глубины и ширины

Определяя глубину траншеи, необходимо учитывать уровень промерзания почвы и ряд таких важных факторов.

Состояние грунта:

  • Если дом возводится на торфяном или глинистом грунте, глубина не должна достигать менее 150-200 см, поскольку такая почва весной часто может подтапливаться. Основание траншеи засыпается щебенкой с землей, гравием, после чего уже заливается бетон;
  • На мягкой почве во избежание ее проседания лучше создавать легкий, широкий дом с одним этажом. Нужно выкопать траншею около 80-100 см;
  • В супесчаной почве глубина ограничивается 130-140 см;
  • На обычном грунте, где уровень залегания подземных вод глубокий, достаточно выкопать 100-150 см (здесь расчет ведется вместе с утрамбовкой).
  • Кроме климата и грунта, необходимо учитывать материал, применяемый для постройки стен. Если они будут кирпичные, то траншею надо углубить еще на дополнительных 20 см.

При наличии в доме подвала, основание траншеи должно быть ниже уровня промерзания грунта хотя бы на 25 см.

Внутренние стены здания допускаются с траншеей 50 см если крыша и потолок будут сделаны из легких материалов.

Что касается ширины траншеи, то при определении этих параметров учитывают ширину стен дома. В таком случае траншею копают на 5-10 см больше с каждой стороны. Выкапывая землю вручную, оптимальная ширина составляет 70 см, что облегчает выбрасывание грунта. Когда для рытья используют экскаватор, ширина не может быть меньше его ковша.

Разметка участка

Включает следующие этапы:

Учитывая границы участка, расположение соседей, ставят колышек. Он определяет первый угол здания. Здесь используют отвес, чтобы соблюсти вертикаль.

Привязав к колышку плотную веревку, натягивают ее и перпендикулярно к нему намечают второй и третий угол.

Из второго, а затем третьего получают четвертый колышек. Все их выставляют строго под углом 90 градусов. Так получают наружные стены дома.

Чтобы проверить, нет ли перекоса у фундамента, измеряют все диагонали. Их величина должна совпадать.

Натянутые веревки не снимают, потому что на основании их делают разметку всех внутренних стен комнат и других помещений, устанавливая везде дополнительные колышки и натягивая веревки.

Таким образом, получают схему будущего фундамента.

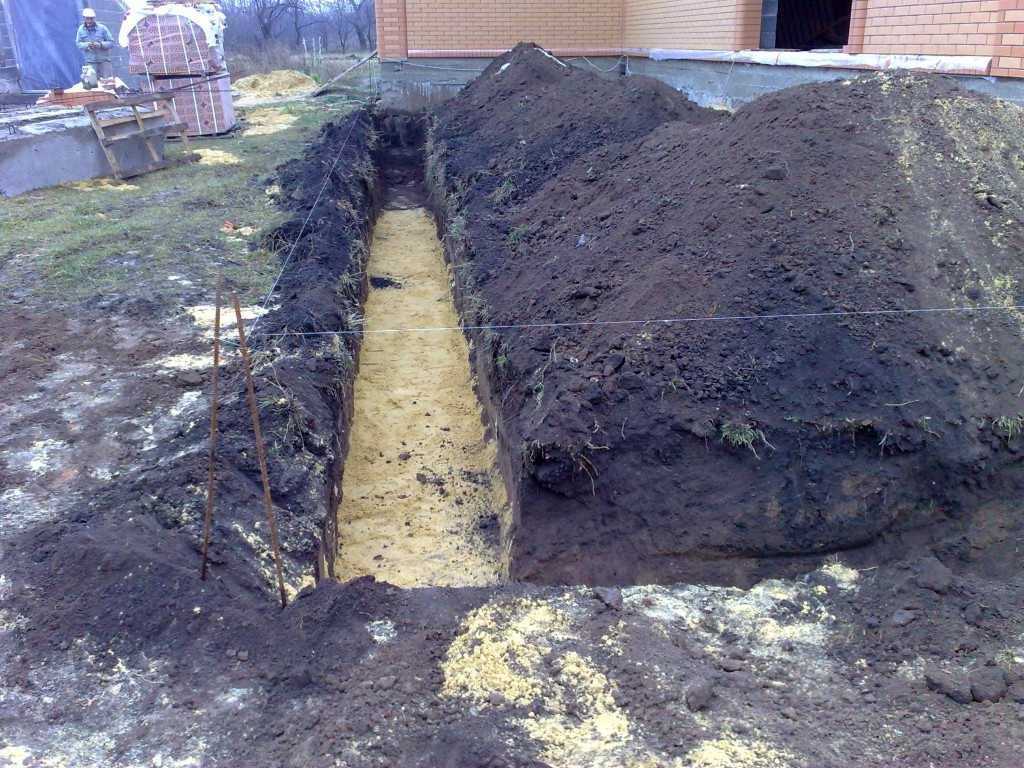

Ручная копка

Часто траншею для фундамента копают вручную. Здесь важно соблюдать необходимую глубину на всех участках. Основание должно быть ровным, плотным, поэтому обрушившуюся землю сразу удаляйте. Если возникли ямы и перепады глубины, устранить их можно только щебнем. Рыхлый грунт в этом случае применять запрещено.

Необходимо следить за тем, чтобы дно не имело уклонов. Сделать это удастся за счет уровня. Стенки должны получиться вертикальными и ровными. При сильном осыпании земли устанавливают временные подпорки.

Делая траншею, главная задача — соблюсти все запланированные ее параметры на всех участках.

Использование экскаватора

К помощи экскаватора прибегают когда в грунте находится много влаги или глины. Идеально выкопать траншею вручную в таком случае трудно. Здесь лучше доверить дело мастеру.

Когда грунт слишком мокрый, строительные работы рекомендуется начинать летом при сухой погоде. В этот период стоимость услуг экскаватора обойдется гораздо дешевле, чем зимой.

Делаем подушку

На дно траншеи насыпают песок (без глины) высотой 15 см. Делают это поэтапно, чтобы как можно качественнее утрамбовать каждый слой. Это не вызовет возможного проседания песка.

Если здание будет тяжелым, слои песка рекомендуется дополнительно смачивать водой, что улучшит процесс трамбовки.

На мягких грунтах песок смешивают с щебнем или гравием. Затем из этой массы создают подушку для фундамента.

Высота подушки зависит от состояния грунта. Для глинистой и торфяной почвы максимальный размер составляет 80-90 см.

Монтаж арматуры и опалубки

Следующий этап — установка опалубки, которая делается за счет уже выполненной разметке.

Используя ровные доски, сбивают их между собой, соединяя брусками или металлическими уголками. Они впоследствии откручиваются.

Снаружи к опалубке размещают деревянные подпорки. Без них доски могут деформироваться после заполнения траншеи бетоном.

Минимальная высота опалубки — 30 см. Если высота фундамента ниже высоты опалубки, то на внутренней поверхности досок необходимо отметить уровень заливания бетона. Здесь важно все расчеты провести максимально точно. Так удастся избежать перекосов и перепадов по высоте.

Металлические прутья диаметром 8-12 мм прекрасно подходят для арматуры. Их нарезают согласно величины траншеи по длине и ширине и скрепляют стальной проволокой.

Заливка бетона

Ленточный фундамент по всей длине заливают бетоном одновременно.

Готовят бетон из смеси песка и цемента в соотношении 1:2. Добавляя воду, получают густую массу. В нее подмешивают щебень. Его количество должно столько же сколько и песка. Перемешивают смесь до тех пор, пока щебень полностью не будет покрыт цементно-песчаной смесью.

Дополнительное видео:

Приготовленной массой заливают траншею, постепенно утрамбовывая ее деревянной трамбовкой. Это лучше уплотнит бетон и выдавит из него остатки воздуха.

Бетоном заполняют траншею до уровня, обозначенного на опалубке.

Верх делают идеально ровным благодаря мастерку или правилу.

Предупредить растрескивание верхнего слоя удастся, посыпав его просеянным цементом, или периодически поливают водой, если строительство ведется в жаркое время года.

Убирать опалубку можно только после полного застывания бетона. Продолжать строительные работы разрешается минимум через три недели, когда основание окончательно высохнет и окрепнет.

BuildStore Консультация по закладке фундамента вашего…

Запросить сейчас

T: 0345 223 4888

Существует четыре типа фундамента: глубокий ленточный, плотный, траншейный и свайный. По возможности определите состояние грунта с помощью обследования, чтобы заранее определить метод фундамента, который лучше всего подходит для вашего участка.

Глубокий ленточный фундамент
Глубокий ленточный фундамент является наименее дорогим и используется при хороших грунтовых условиях. Бетонная полоса, иногда армированная стальной сеткой, поддерживает стены. Глубина траншеи может быть разной, но в большинстве случаев она должна быть не менее 1 м при ширине 600 мм. Бетон должен иметь минимальную глубину 225 мм.

Траншейный фундамент
Траншейный фундамент заполняет выемку бетоном почти доверху. Несмотря на то, что этот метод дороже, чем фундамент Deep Strip, этот метод быстро выводит вас из-под земли. Фундамент Trenchfill используется, когда почва рыхлая или в районах с высоким уровнем грунтовых вод. В районах с тяжелой глиной и при наличии деревьев фундаменты Trenchfill могут быть заглублены до уровня, при котором содержание влаги в грунте не изменится. Также может потребоваться армирование сеткой, а стороны траншеи могут быть облицованы с одной или обеих сторон сжимаемым материалом и/или скользящей мембраной.

Сплошные фундаменты
Сплошные фундаменты используются там, где грунт по своей природе стабилен, но где условия глубоко под поверхностью, такие как горные работы, могут привести к подвижке грунта. Армированный плот отливается поверх консолидированного жесткого сердечника и имеет форму по краю, чтобы обеспечить ступеньку, на которой строятся оба листа стены.

Фундаменты на сваях
Фундаменты на сваях используются там, где хороший опорный грунт может быть найден только на более глубоких уровнях или где физические ограничения делают невозможными другие формы фундамента. Свайный фундамент обычно выполняется специализированными подрядчиками. Сваи можно вкапывать, бурить или вбивать в землю. Они поддерживают бетонную кольцевую балку или опорную балку, протянувшуюся от сваи к свае, на которой построен дом. Эта кольцевая балка может быть изготовлена ​​заранее, но если она отливается на месте, может потребоваться изготовление арматурных каркасов в соответствии со спецификацией инженера. В некоторых ситуациях также может быть необходимо иметь под рукой сжимаемые материалы для облицовки нижней или боковых сторон балки.

Ключевые моменты
  • Бетон обжигает кожу, поэтому всегда надевайте защитные перчатки и обувь.
  • Убедитесь, что основание любой траншеи для фундамента чистое, ровное, сухое и на нем нет сыпучих материалов. Стороны траншеи должны быть обрезаны под прямым углом к ​​основанию. Идеальная ситуация – вырыть траншеи и залить бетоном в тот же день. Доступны специальные смеси, которые обтекают весь канал, что устраняет курчавость.
  • Фундаменты, заливаемые в зимних условиях, должны выполняться в соответствии со строгими правилами и должны быть закрыты.
  • Лучше всего проконсультироваться с прогнозом погоды насчет возможных заморозков, потому что ночные заморозки могут разрушить бетон.
  • Если вы решите использовать бетононасос для заливки бетона, заранее предупредите поставщиков о своем намерении.
  • Найдите ближайший к вам пункт проката, чтобы получить срочные нужды, такие как водяной насос на случай наводнения.

Переполненность строительной площадки
Имейте в виду, что во время строительства в короткие сроки может понадобиться ряд предметов, таких как строительные леса, экскаваторы, самосвалы или краны, поэтому обеспечьте для них достаточно места. Также хорошей идеей, если у вас есть место, будет установка скипа на месте для сбора и регулярного удаления мусора по ходу строительства.

Процедура земляных работ для фундамента — Разметка, меры безопасности

🕑 Время чтения: 1 минута

Процедура земляных работ для строительства фундамента требует расчистки площадки, разметки, земляных работ и мер безопасности в зависимости от глубины земляных работ.

Содержимое:

  • Расчистка площадки перед земляными работами для фундамента
  • Разметка фундамента для земляных работ
  • Процедура земляных работ для фундамента
    • Открытая настилка для земляных работ в мягких и рыхлых грунтах
    • Обезвоживание выемки
  • Бетонирование фундамента в выемке

Расчистка площадки перед земляными работами для фундамента

8

8
Перед началом земляных работ для предлагаемого фундамента площадка должна быть очищена от растительности, хвороста, пней деревьев и т. д. Корни деревьев должны быть удалены не менее чем на 30 см ниже уровня фундамента. Ямы, образовавшиеся из-за корней деревьев, старых фундаментов и т.п., засыпаются грунтом и уплотняются.

Разметка фундамента для земляных работ

Для определения схемы котлована фундамента на площадке устанавливается отметка каменным столбом и соединяется с ближайшей типовой отметкой. Уровни площадки следует брать с интервалом от 5 до 10 м в зависимости от рельефа местности и важности здания.
Осевые линии стен отмечены натянутыми на деревянные колышки, вбитые на концах, нитками. Осевые линии перпендикулярных стен отмечают, размечая прямой угол стальными рулетками или, что предпочтительнее, теодолитом.
Вынос стен должен быть облегчен постоянным рядом столбов (сторона не менее 25 см), уложенных параллельно на подходящем расстоянии от периферии здания, чтобы они не мешали земляным работам. Столбы должны быть расположены на стыках поперечных стен и наружной стены и должны быть заложены достаточно глубоко, чтобы они не были нарушены во время земляных работ под фундамент.
Осевые линии стен должны быть продолжены и отмечены на оштукатуренных вершинах столбов. Верхушки столбов можно оставить на одном уровне, предпочтительно на уровне цоколя. В прямоугольных или квадратных установках диагонали должны быть проверены для обеспечения точности разбивки.

Процедура земляных работ для фундамента

Для небольших построек земляные работы ведутся вручную с помощью кирки, лома. лопаты и т. д. В случае больших зданий и глубоких земляных работ можно использовать механическое землеройное оборудование.
Для твердых грунтов при глубине котлована менее 1,5 м борта траншеи не нуждаются во внешней опоре. Если почва рыхлая или выемка глубокая, требуется какая-то подпорка, чтобы защитить стороны от падения.
Обшивка и распорка могут быть прерывистыми или непрерывными в зависимости от характера почвы и глубины раскопок. В случае прерывистой или «открытой» обшивки и распорки все стороны траншей не покрываются.
Вертикальные доски (известные как доски для столбов) размером 250 x 40 мм необходимой длины можно размещать с промежутками около 50 см. Они должны быть отделены друг от друга горизонтальными стенками из прочной древесины сечением 100 х 100 мм на расстоянии не менее 1,2 м и подкреплены поперечиной квадратного сечения 100 х 100 мм или диаметром 100 мм.
В случае мягких грунтов используется сплошная или «плотная» обшивка, и вертикальные доски соприкасаются друг с другом без зазора, как показано на рисунке.

Рис. Стены и доски для перекрытий – Процедура раскопок для фундамента

Открытая настилка для земляных работ в мягких и рыхлых грунтах

Если почва очень мягкая и рыхлая. Доски должны располагаться горизонтально по бокам котлована и поддерживаться вертикальными ригелями, которые должны быть подвешены к таким же деревянным частям на противоположной стороне траншеи. Необходимо соблюдать осторожность при извлечении деревянных элементов после завершения фундаментных работ, чтобы не произошло обрушение траншеи.

Обезвоживание котлована

Строительство фундамента ниже уровня грунтовых вод создает проблемы заболачивания. Поэтому очень часто необходимо осушить участок раскопок.
В ходе земляных работ необходимо выполнить несколько операций, таких как укладка бетонного основания, укладка железобетонной плиты плота, строительство каменной кладки и т. д. Таким образом, работа может выполняться более эффективно, если земляная площадка остается сухой.
Уменьшить уровень воды ниже дна котлована
Для того, чтобы место раскопок оставалось сухим, уровень грунтовых вод должен поддерживаться не менее чем на 0,5 м ниже дна котлована. Существует несколько методов понижения уровня грунтовых вод. Информация, полученная в результате исследования участка и почвы, может оказаться полезной при выборе наиболее подходящего и экономичного метода обезвоживания.
Обезвоживание для неглубоких фундаментов
Для достаточно плотного грунта и неглубоких выемок самый простой способ состоит в том, чтобы иметь дренажи по краям выемки и собирать воду в отстойниках и удалять ее вычерпыванием или откачкой. Это самый экономичный метод, и его можно выполнить с помощью неквалифицированной рабочей силы и очень простого оборудования.
Обезвоживание для больших раскопок и глубоких фундаментов
Там, где необходимо осушать большие котлованы, такие как для плотов, 9Можно использовать иглофильтровую систему 0010 . Иглопойнт состоит из перфорированной трубы длиной 120 см и диаметром 4 см с клапаном для регулирования потока и экраном для предотвращения попадания грязи и т. д.
Эти иглофильтры устанавливаются по периферии выемки на необходимой глубине и отстоят друг от друга примерно на 1 м. Точное расстояние можно определить в зависимости от типа почвы.
Иглофильтры окружены песчано-гравийным фильтром и имеют стояки диаметром от 5 до 7,5 см. Эти трубы соединены с напорной трубой, которая присоединена к всасывающему насосу высокой производительности. Подземные воды извлекаются насосами и отводятся от места раскопок.

Рис. Снижение уровня грунтовых вод с помощью иглофильтра

Бетонирование фундамента при раскопках

В случае каменной стены основание обычно делается из цементно-бетонной смеси в соотношении 1:4:8 или 1:5:10 (цемент: песок: крупный заполнитель).
