Плиты для въезда: Бетонная плита для заезда на участок

Въезд через канаву на участок, заезды на участок через канаву, въездные группы на участок, обустройство въезда через канаву на участок от ЛСК СПб

Приобретя участок, хозяева нередко сталкиваются с отсутствием места, где можно организовать въезд. Там, где запланирована въездная группа, находится ров для стока дождя или проложена труба. Поэтому заезд во двор или на дачу следует планировать заранее, учитывая все функции, которые должна выполнять въездная зона участка.

Заезд на участок: в чем суть проблемы

Первое впечатление — неизгладимо. А первое впечатление об участке гости получат именно по въездной зоне. Но когда путь преграждается дренажным рвом, то потребуется строительство площадки, по которой и будет проложен путь. Эта постройка делается особенно прочной, чтобы выдерживать вес груженого транспорта во время строительства и озеленения дачи или двора.

Каким правилам должен удовлетворять заезд на территорию

Заезд обязан быть функциональным, а не только эстетичным, поэтому учитывайте требования, предъявляемые к данной зоне дачного участка:

• Прочность. Подъезд призван выдерживать вес даже груженого автомобиля;

• Труба, заложенная в качестве дренажа, должна иметь достаточный объём, чтобы пропустить поток воды во время ливней и весенних таяний;

• Необходимо соблюсти наклон трубы, чтобы не создавать препятствия сточным водам;

• Высота отсыпки над трубой должна быть не ниже 20−30 см;

• Боковые стены отсыпки должны не давать гравию расползаться.

Минимальные требования к устройству переезда невелики, но кроме них, следует учитывать возможные пожелания хозяев.

Варианты заезда во двор и типы покрытий

Сплошные твердые покрытия служат дольше, нетребовательны в уходе. Это могут быть бетонные плиты, шпалы, искусственный камень и другие материалы.

Бетонная целостная плита

Дорога из сплошной бетонной плиты — неплохой заезд на дачу или к дому. Но укладывать его лучше на твердую поверхность. Плита может сломаться или сместиться под напором грузовой техники. Под бетонные понадобится укрепление грунта, которое сделают специалисты после проб почвы. Правильно сделанный подъезд на участок из бетонных плит прослужит долгий срок.

Заезд из сборных бетонных плит

Часто заезд из сборных плит применяется как временный. Он укладывается на песочную подушку. Выдерживает этот заезд технику до двух десятков тонн. Сточную трубу в основании можно укладывать из любого материала, но чаще используют пластмассовую.

Щебень — отсыпка для моста

Дорога из насыпного щебня может быть применена там, где нагрузка составит 4−6 тонн. Более тяжелый транспорт продавливает колеи в насыпи. Под щебень насыпают песочную прослойку, в которую укладывают сточную трубу. После строительства поверх щебня можно будет уложить брусчатку.

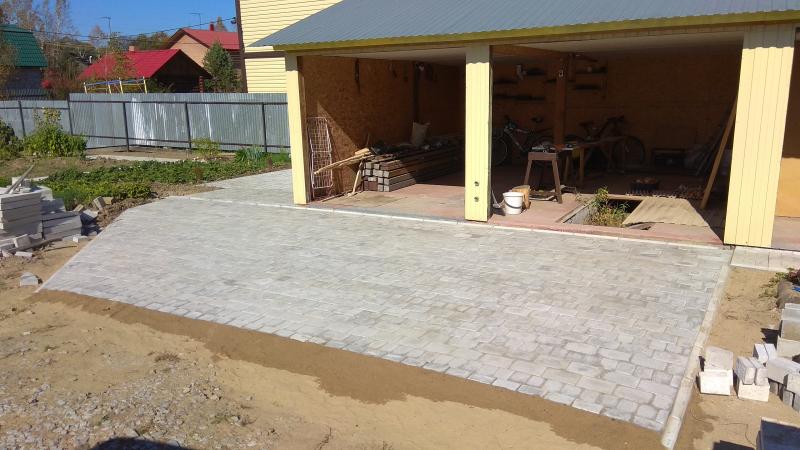

Тротуарная плитка для автомобильного подъезда

Тротуарная плитка вымащивается на подложку из песка и цемента. Для заезда плитка должна быть прочная и не тоньше 6 см.  Для зоны проезда транспорта, под плитку укладывается армированная сетка.

Насыпь со сточной трубой

Чтобы соорудить въезд надо рвом и не нарушить его дренажную функцию, на дно рва укладывают достаточно широкую трубу. Поверх нее устанавливается конструкция, соединяющая дорогу с участком. В этих целях подходит насыпь из песка и гравия.

Можно ли применять шпалы

Шпалы, обработанные специальным составом из смол, который не позволяет им гнить — доступный способ оборудования проезда на участок, так как служит этот материал долго, а стоимость его невысока. Из шпал выкладывается мостик. Следует помнить, что, хотя шпалы и выдерживают большой вес, но в сезон, когда почва мокрая, они могут расходиться.

Металл и дерево

Листовое железо или покрытие из пиломатериалов в качестве заезда на участок используют реже. Для соединения листов железа потребуется сварка. Вымащивать переезд через канаву досками будет опасно в плане нагрузки, которую выдерживает такая переправа. Фактически, нужно будет построить мост из бревен, который выдержит груженый стройматериалами автотранспорт.

Бетонный заезд на участок через канаву с декоративной металлической решеткой

В обустройстве заезда на участок над сточной канавой выкладывается декоративная решетка, которая также несет дренажные функции. Она делается по ширине всей дороги и комбинируется с бетонной заливкой или мощением брусчаткой.

Заезды на участок через канаву: актуальность, особенности, способы решения

Без надежно обустроенного доступа транспорта к участку провести строительные работы будет невозможно. Даже войти пешком, преодолевая ров, не очень удобно. Нужный способ оборудования въезда следует подбирать согласно особенностям территории и пожеланиям хозяев.

Зачем и в каком случае делать канаву вокруг участка

Устройство дренажной траншеи помогает избавиться от подтоплений участка в ливень, а также в период таяния снега. Мокрый грунт на участке приводит к проблемам разного рода: затопление погреба, смывание плодородного слоя грунта, размытие фундаментов, которое ведет к разрушению зданий.

Организация дренажного рва — это решение для отвода лишней воды, предотвращения попадания ее на участок.

Какую трубу лучше купить для въезда на участок через дренажную канаву

Сток дождевой воды позволяет использовать трубы, сделанные из разных материалов.

Асбестовые трубы

Прекрасный вариант для подачи и отвода воды — асбестоцементная труба. Она не весит много, коррозии не подвержена. Из ее недостатков — довольно хрупкая. Она сможет служить длительный период, если над ней соорудить прочную насыпь.

Пластиковые трубы SN8

Пластиковые трубы намного легче других аналогов, а также гораздо дешевле. Их кольцевая жесткость, достигаемая за счет гофрирования, позволяет выдерживать нагрузки. Трубы SN8 не подвергаются разрушительному воздействию влаги. Их укладывают на песчаную подушку с прослойкой геотекстиля.

Стальные трубы

Металлическая труба может быть разного диаметра, но обязательно с толстыми стенками. Вероятность повреждения такой трубы ржавчиной снижается, и конструкция прослужит несколько десятков лет. Недостаток в том, что при укладке трубы понадобится подъемная техника, так как труба тяжелая, вручную монтаж металлической трубы очень сложен.

Железобетонные трубы

Бетонные трубы используются часто, так как они имеют хорошую пропускную способность. Бетон выдерживает большие нагрузки, не подвержен коррозии и служит долгий период. Армированная труба весит много, поэтому монтаж ее следует осуществлять также с применение грузоподъемной техники.

Технология укладки трубы на въезд

До того, как начать работы по сооружению моста через сточную канаву, ее осушают и расчищают.

1. Дно рва очищают от растений и чернозема.
2. На очищенное дно засыпают слой песка в 5 см, а по нему выстилается геотекстиль.
3. Под углом 3−5 градусов выкладывается труба нужного диаметра.
4. Затем насыпают песок и щебень. Слои перестилаются геотекстилем.
5. Сверху засыпается гранитный гравий.
6. Все слои тщательно утрамбовываются.

Если ширина въезда стандартная — 6 метров, то рекомендуемая длина трубы 8 метров. Ее диаметр составляет 30−50 см: выбирают, учитывая, что она будет заполнена до половины. Если необходимо увеличить объем сточных вод, закладывается две трубы, либо сточный лоток гораздо большего диаметра. К торцам трубы рекомендуется приварить решетки для предотвращения засорения растениями.

Строительство бетонного въезда на участок с трубой

Как и для любого строительства, при возведении бетонного въезда на территорию двора или дачи, делается проект с планом и подбором подходящих марок материалов. Если рельеф участка имеет уклон, то и пандус строят с расчетом на небольшой уклон.

1. Срезается часть грунта, укладывается сточная труба.
2. Боковые плоскости переезда укрепляют с помощью бетонных стен. Для этого собирают опалубку и заливают бетон.
3. Просвет заезда засыпают щебнем и трамбуют.
4. Бетон заливают вязким раствором, слоем не менее 12 см.

При сушке бетон следует увлажнять, чтобы он высыхал медленно. Затем поверхность можно вымащивать брусчаткой, тротуарной плиткой.

Какой геотекстиль выбрать

Геотекстиль был придумал для изоляции одного материала от другого, с целью предотвратить их смешивание. Необходимо правильно выбрать плотность геотекстиля. От этого будет зависеть долговечность созданной конструкции. Для работы по возведению переезда через сточный ров, подойдет геотекстиль толщиной 200 г/кв. м.

Организация правильного заезда на дачу: этапы работ

Казалось бы, что может быть проще, чем просто засыпать канаву и построить переезд. Но лишь до тех пор, пока не начнутся дожди. Чтобы ваш участок не размыло, лучше вызвать строительную бригаду, которая возведет въезд качественно и добротно.

Выезд на замер

Для начала специалисты приедут и оценят местность, проведут замерочные работы, на основании которых будет сделан план работ, рассчитано количество строительных материалов.

Установка трубы

Первым делом, для сохранения функции дренажа, в канаву будет уложена труба необходимой длины. Это важный момент, потому что, если даже личного автомобиля нет, то широкий въезд нужен все равно. Он будет необходим для строительной техники, транспорта друзей и родственников.

Заливка боковых частей

Избежать осыпания насыпи возможно, если установить по бокам бетонные ограждения. При этом возводят их так, чтобы свободные концы трубы торчали из стен.

Засыпка щебнем

Щебень засыпают вручную, либо с помощью специальной техники и производят утрамбовку. Плотная подушка перераспределит нагрузку, и труба не будет со временем проваливаться в почву.

Забивка бетоном

Залитый сверху бетон можно использовать уже через три дня. Поверх слоя бетона можно приступать к «декорированию» дороги.

Габионы как альтернатива бетонным работам при обустройстве въезда на участок

Габионы часто для укрепления насыпей. Их стоимость дешевле, чем бетонные стены. Кроме того, габионы имеют декоративный вид. Они подходят даже для укрепления крупных транспортных развязок, выдерживая 5-тонную нагрузку. Габионы просты в монтаже, экологичны, определенно выигрывают у бетонных стен.

Благоустройство въездной группы на участке и территории над каналом

После того как строительство завершено, можно начать благоустраивать местность Дизайнеры рекомендуют уделить внимание ограждениям. Наличие бордюров — стандартное требование при строительстве данного вида конструкций.

Ограда в виде перил обеспечит безопасность для пешеходов. Наличие ограждений придаст заезду на участок законченный вид.

Следует украсить въезд зелеными насаждениями, скамейками, другими малыми архитектурными формами.

Заезд для машины на даче под ключ от компании ЛСК

Качественно возведенный заезд для машин — минимально необходимый комфорт, который обязан присутствовать во дворе дачного участка. Без дренажной трубы, от грязи и луж страдает не только территория, постройки, но и транспортные средства, не говоря уже об эстетической стороне.

Компания ЛСК имеет огромный строительный опыт, поэтому заказать заезд для машины под ключ — будет верным решением, которое позволит владельцам участка сэкономить в деньгах, но не потерять в качестве.

Заезд на участок через канаву своими руками

  Обустройство участка
  17 мая 2020
  2877
  Комментарии к записи Как сделать заезд на участок через канаву своими руками отключены

Заезд на участок через канаву своими руками временный и постоянный, как сделать правильно с использованием труб или плит. Обустройство въезда на индивидуальные участки значительно усложняется при наличии перед ним естественной или искусственной канавы, или необходимости ее заложения в дальнейшем.

Просто засыпать их грунтом или щебнем нельзя из-за вероятности размытия грунта или подтопления участка, при правильном подходе канава, наоборот, тщательно расчищается, укрепляется по бокам и закрывается на месте въезда прочными и долговечными материалами.

Сохранить ее пропускную способность помогают трубы, лотки или плиты, укладываемые под «мостом» с небольшим, но обязательным уклоном и защищаемые от расползания щебнем или бетоном. Технология их заложения считается сравнительно простой, все этапы за исключением укладки тяжелых ЖБИ можно выполнить своими силами.

Содержание

1. Зачем и в каком случае делать канаву вокруг участка
2. Заезд на участок через канаву своими руками временный, с использованием труб
3. Технология работ
4. Постоянный заезд на участок через канаву своими руками, с использованием труб
5. Технология работ
6. Заезд на участок через канаву своими руками, с использованием плит
7. Технология работ

Зачем и в каком случае делать канаву вокруг участка

Заезд на участок через канаву своими руками

В большинстве случаев приобретаемые участки уже имеют естественные или проложенные ранее соседями канавы, задача владельца состоит в их правильном укреплении и уходе.

При этом различают канавы стокового типа, облицовываемые герметичными материалами с целью быстрого отвода воды в сторону, и дренажного, отводящие воду с ее одновременным уходом вниз. Как правило рядом с жилыми домами прокладываются канавы первого типа (включая стандартные каналы ливневой канализации).

Тип канавы рядом с дорогами зависит от интенсивности потоков, но в любом случае они имеют свой уклон и закладываются с учетом СНиП и СанПин.

В частности, такие траншеи не выводятся без согласования к другим заболотистым участкам, водоемам с живыми организмами, проточным рекам, зонам семейного отдыха или размытым оврагам.

Потребность в искусственном заложении такой канавы возникает:

• При уровне грунтовых вод на участке выше 2 м.

• При высоких рисках затопления построек и посадок в период весенних паводков или осенних дождей.

• При вертикальном уклоне участка (канавы вдоль склона сводятся к общему стоку).

• При низкой проницаемости почвы на участке и отсутствии возможностей для ухода воды или при нахождении жилого дома в низине (открытые или защищенные решетками канавы закладываются по периметру участка с общим уклоном, сбором воды в нижней точке и выводом ее через канаву).

• При наличии в проекте будущего дома подвала или цокольного этажа, заложении на участке подземного гаража или бани.

Вне зависимости от выбранной причины общее назначения канавы не меняется – через нее уходит лишняя вода с участка и прилегающих территорий. В большинстве случаев канавы возле участка являются открытыми, но в ряде случаев воду от него отводят через закрытые трубы. Суть работ при обустройстве въездов при этом не меняется.

Заезд на участок через канаву своими руками временный с использованием труб

Заезд на участок через канаву своими руками временный, как сделать правильно. При ограниченном бюджете и срока временный подъезд может обустраиваться из любых подручных материалов (автомобильных покрышек, настила из досок, бревен или б/у металлического листа), но при ведении строительства с нуля и подвозе материалов на участок самосвалами такие покрытия не будут справляться с нагрузками.

Единственным выходом в таких случаях становится заложение на дно канавы металлической, асбестоцементной или пластиковой трубы нужного диаметра, засыпаемой щебеночно-песочной смесью.

Технология работ

Работы начинаются с расчистки и просушки канавы и ведутся по схеме:

1. Дно канавы освобождается от растений и плодородного грунта, засыпается 5 см слоем песка, трамбуется и застилается геотекстилем.

2. В канаву укладывается труба нужного размера с уклоном в пределах 3-5°.

3. Труба засыпается песком и щебнем, с переслойкой слоев геотекстилем. Сверку насыпается максимально прочный щебень (в идеале – гранитный гравий) с фракцией 20-40 мм, все слои тщательно уплотняются.

Основные сложности возникают при подборе материала, сечения и длины трубы. При стандартной ширине въезда в 6 м рекомендуемая длина трубы составляет 8 м, при увеличении в меньшую сторону края быстрее осыпаются, в большую – могут возникнуть проблемы с прочисткой. Несмотря на удобство чистки труб с большим сечением специально раскапывать канаву под них не рекомендуется. Диаметр обычно варьируется от 30 до 50 см и подбирается с учетом постоянного заполнения трубы от четверти до половины, но не меньше, в противном случае канава забивается при весенних паводках или ливнях. При необходимости увеличения прохода в канаву закладывается большее число труб, бетонный лоток или изделия с сечением более 50 см, но такие случаи достаточно редки.

Материал труб оказывает прямое влияние на смету, глубину их заложения и долговечность. При обустройстве временного подъезда в канаву чаще всего укладываются дешевые пластиковые или а/ц трубы, нуждающиеся в более широком слое верхней подсыпки в сравнении с ж/б или сталью и уступающие им в прочности.

При использовании металлических разновидностей к нижней стороне трубы рекомендуется приварить фланцы, куски швеллера или дополнительные ребра жесткости, к торцам – стальные решетки для защиты от засорения с шагом ячеек в пределах 150 мм.

Для продления срока службы все наружные поверхности промазываются битумными мастиками или окрашиваются антикоррозийными грунтами.

Постоянный заезд на участок через канаву своими руками с использованием труб

При всех своих преимуществах (высокая скорость работ, дешевизна) временные заезды не предназначены на постоянные весовые нагрузки и не всегда привлекательно выглядят.

Продлить срок службы и защитить канаву от расползания помогают капитальные подпорки по бокам и армируемая стяжка или асфальт сверху.

В таких случаях в канаву укладываются а/ц, металлические или бетонные трубы с диаметром от 300 мм и выше, все укладываемые промежуточные слои из сыпучих материалов трамбуются виброплитами.

По окончании работ боковые поверхности и участки примыкания к конструкциям декорируются диким камнем, галькой, плиткой или зелеными насаждениями.

Технология работ

Заезд постоянный

Заложение подпорных стенок практически всегда сопровождается бетонными работами и требует установки опалубки. Как следствие помимо расчистки дна канавы работы по ее капитальному обустройству начинаются с закладки временных каналов для отвода воды от будущего въезда.

При ведении работ в сухую погоду и минимальных рисках затопления этот этап можно пропустить. Для формирования подпорных стенок траншея раскапывается по бокам с заходом краев до 0,5 м. После этого:

1. На дно канавы насыпается гравий, песок или ПГС. Все материалы тщательно трамбуются, непосредственно под трубой толщина подсыпки должна варьироваться в пределах 4-6 см.

2. Труба укалывается на дно с выбранным уклоном.

3. По бокам устанавливается опалубка для опорных стенок, после чего внутрь закладывается заранее связанный объемный каркас с усилением верхней и нижней части. При рекомендуемом минимуме ширины подпорной стенки в 200 мм и сечении прутьев не менее 10 мм при вязке армокаркаса предусматривается 30-50 мм отступ металла от краев.

4. Опалубка смазывается маслом и заливается бетоном с мелкофракционным наполнителем и маркой прочности от М300 и выше. Конструкция накрывается пленкой, периодически смачивается и оставляется в покое до полного набора прочности. К снятию опалубки приступают как минимум через неделю, после образования трещины между ней и бетоном.

5. Внутренние поверхности боковой подпорки смазываются битумной мастикой.

6. Траншея аккуратно засыпается песком и гравием через каждые 20 см слои трамбуются виброплитами.

7. После этого площадка въезда асфальтируется, закрывается готовыми ж/б плитами или заливается бетоном. Последний способ проще выполнить своими силами, уложив поверх утрамбованного щебня металлическую сетку, залив первый слой тощим бетоном и верхним, без технологических перерывов – раствором с маркой прочности не ниже М300. Рекомендуемая толщина стяжки при этом составляет 10-12см.

Способ декорирования подпорок и толщина всех слоев выбираются заранее. При отсутствии возможности облицовки стенок плиткой или камнем наружные поверхности бетона обмазываются цементно-полимерным раствором или жезнируются на этапе отвердевания. Обратную отсыпку грунта по бокам проводят в последнюю очередь, большая часть подпорной стенки остается открытой.

Работы по обустройству капитального въезда усложняются:

• При постоянном уровне воды в канаве вкупе с торфяными или накапливающими грунтами на участке. В таких случаях помимо перекрытия или отвода воды канаву приходится расчищать трактором с целью замены грунта на засыпку из вторичного щебня и трамбовать спецтехникой.

• При разном уровне насыпи по краям канавы или стенках из разнородных типов грунтов. Такие края обязательно выравниваются путем подсыпки или, наоборот, удаления части грунта.

• В обратных ситуациях, а именно – при необходимости организации уклона на участке въезда в гараж. Схема действий зависит от типа гаража, стандартные уклоны до 25 см на 1 п.м. закладываются с помощью бетонных бордюрных элементов. Въезды в подземные гаражи обязательно укрепляются по всей протяженности ж/б плитами нужной высоты. Площадка подъема или спуска заливается вязким и не сползающим бетоном с толщиной стяжки не менее 12 см, раствор сушат медленно с постоянным увлажнением. Также в таких случаях плиткой, брусчаткой или аналогичными материалами облицовываются не только боковые стенки, но и сам участок въезда.

Заезд на участок через канаву своими руками с использованием плит

Этот способ обустройства считается самым надежным и удобным (ровные плиты не перекрывают проход канавы и выдерживают значительные весовые нагрузки), но назвать его бюджетным нельзя.

Для закладки «моста» преимущественно используются стандартные дорожные ж/б плиты с маркировкой ПДН, 1П или 2П, укладываемые с помощью спецтехники после подготовки насыпи. Владелец при этом выбирает один из следующих вариантов обустройства:

• Укладку небольших по площади плит поверх засыпанной щебнем или грунтом трубы. Этот способ подходит для канав малой ширины с высокой вероятностью расползания насыпи.

• Простое заложение плит поверх укрепленных стен каналов со средней шириной. Способ укрепления зависит от типа грунта и интенсивности использования канавы, в простом исполнении стенки отсыпаются щебнем или оставляются нетронутыми, в сложных случаях – заливаются из бетона или закрываются готовыми стеновыми плитами или бетонными лотками.

• Уменьшение чрезмерно широкого русла канавы ж/б плитами для стен или перекрытий с последующей засыпкой пространства за ними и укладкой дорожных плит сверху.

Технология работ

К обязательным условиям технологии относят:

• Выбор размеров и характеристик плит с учетом их на края канавы не менее 0,5 м и веса транспорта.
• Тщательную подготовку основания, при необходимости – с поднятием одного края или укреплением насыпи.
• Заделку стыков между плитами прочным цементным раствором.
• Ведение бетонных работ при сухом состоянии стенок канавы (в особо сложных случаях – после ее откачки).

Точный порядок действий зависит от выбранного способа, но лучшие результаты достигаются при:

1. Снятии до 50 см плодородного грунта на берегу с последующей трамбовкой и засыпкой щебня. Толщина слоя зависит от типа грунта, на гравелистых и плотных участках достаточно углубления от 6 см (стандартной толщины плит), слабые почвы полностью меняют на щебень.

2. При высоких рисках размытия канавы ее берега укрепляются тонкой бетонной стяжкой с каркасом из металлической сетки с крупными ячейками. При достаточном бюджете стяжка может меняться на облицовочные материалы, бетонные лотки или плиты заводского качества. В особо сложных случаях слой бетона заливается поверх утрамбованного на насыпи щебня.

3. После высыхания стяжки на основание с помощью спецтехники укладываются дорожные плиты. Любые стыки замазываются цементно-песочным раствором, участки по краям плит засыпаются смесью мелкого щебня и песка.

По аналогии с другими способами обустройства въезд из плит может закрываться подпорными стенками, облицовываться диким камнем, плиткой.

При заложении дна и стенок лотками или плитами с одновременным сужением канавы края «моста» стоит залить бетоном. До окончания работ и закрепления верхних плит между боковинами устанавливают металлические распорки (кусок прочного профиля или трубы), удерживающие их от схлопывания.

Теперь вы знаете ответ на запрос: заезд на участок через канаву своими руками.

Плиты с кабельными вводами для кабелей без соединителей

Для кабелей без соединителей

С помощью пластин с кабельными вводами на основе мембраны можно быстро и с минимальными затратами ввести кабели, пневматические и гидравлические шланги или оптические волокна в шкафы управления, панели или машины и иметь сертифицированный класс защиты до IP68 (согласно EN 60529) и UL Type 4X (согласно UL50 E). Пластины с кабельными вводами icotek — это альтернатива традиционным кабельным вводам, позволяющая экономить деньги, место и время. Узнать больше »

Запросите бесплатный образец продукта

Краткий обзор панелей кабельных вводов icotek

Фильтрующие изделия:

Круглая пластина кабельного ввода с защелкой, M25-M63, IP65/IP66/IP68

Круглая пластина кабельного ввода с защелкой для монтажа с защелкой или контргайкой с сертифицированным уплотнением IP65/IP66/IP68. Метрическая резьба М25 — М63.

» КЭЛ-ДПЗ-КЛИК

Круглая пластина для кабельных вводов, тип UL 12/4X* / IP66/IP68

Круглая панель с кабельными вводами с сертифицированным уплотнением IP66/IP68 / UL Type 12/4X*. Метрическая резьба М25-М63.

» КЭЛ-ДПЗ снаряд

Круглая пластина для кабельных вводов, гигиеничный дизайн, IP66/IP68, соответствует требованиям FDA

Круглая гигиеническая панель с кабельными вводами с сертифицированным уплотнением IP66/IP68. Метрическая резьба М32-М63.

» КЭЛ-ДПЗ-ХД снаряд

Пластина для кабельных вводов для тяжелых условий эксплуатации, тип UL 12/4X* / IP66/IP68

Пластина с кабельными вводами для тяжелых условий эксплуатации с защитой от натяжения и сертифицированной защитой до IP68 / UL Type 4X*.

» КЭЛ-ДПУ

Пластина для кабельных вводов высокой плотности, UL тип 12 / IP66

Панель с кабельными вводами с высокой плотностью кабелей и сертифицированной защитой IP66 / UL Type 12. Доступны различные размеры.

» КЭЛ-ДПЗ

Вставная пластина для кабельных вводов, UL тип 12 / IP64

Пластина с кабельными вводами для монтажа без инструментов. Сертифицированная степень герметичности IP64 / UL Type 12.

» КЭЛ-ДП

Круглая пластина для кабельных вводов, тип UL 12 / IP65

Компактная круглая пластина с кабельными вводами высокой плотности. Для вставки в вырезы от M16 до M50.

» КЭЛ-ДП раунд

Втулка для ввода кабеля, IP65

Гибкая втулка кабельного ввода для одиночных кабелей. Метрическая резьба М25-М63.

» КЭЛ-СКДП-ТР

Вставная втулка кабельного ввода, IP65

Гибкая втулка кабельного ввода для одиночных кабелей. Для вставки в вырезы от M25 до M50.

» КЭЛ-СКДП

Пирамидальная втулка кабельного ввода, тип UL 12/4X* / IP66/IP68

Гибкая втулка кабельного ввода в форме пирамиды для диаметра кабеля 3-70 мм. Метрическая резьба М25-М85.

» КЭЛ-ДПФ

Пирамидальная втулка кабельного ввода, UL тип 12 / IP66

Очень гибкая втулка кабельного ввода пирамидальной формы для диаметра кабеля 25-115 мм.

» КЕЛ-УЛЬТРА гибкий

Пирамидальная втулка кабельного ввода, UL тип 12 / IP54

Гибкая втулка кабельного ввода IP54 / UL Type 12 в форме пирамиды для кабелей диаметром 27–68 мм.

» КЕЛ-ДЖАМБО флекс

Заглушки

Отверстия в точках крепления панелей и рамок кабельных вводов можно закрыть заглушками.

» Заглушки

Мембранные заглушки для пластин с кабельными вводами

Заглушки для герметизации уже пробитых мембран панелей с кабельными вводами КЭЛ-ДП, КЭЛ-ДПЗ и КЭЛ-ДПУ. Скорость запечатывания остается.

» СТ-Б

Мембранные заглушки для пластин с кабельными вводами, соответствующие требованиям FDA

Заглушки для герметизации уже пробитых мембран панелей кабельных вводов. Также доступна версия с функцией обнаружения (тип ST-B-HDD).

» СТ-Б-ХД | ST-B-HDD

Ищите и фильтруйте товары с помощью icotek ProductFinder!

Найдите идеальный продукт для своей области применения. Попробуй это сейчас!


Найдите свой продукт!

Пластины для кабельных вводов – альтернатива кабельному вводу

Панели с кабельными вводами icotek доступны в различных сериях круглой и прямоугольной формы. При монтажной высоте от 8 до 14,5 мм они очень плоские и имеют гладкую и ровную поверхность. Таким образом, предотвращается появление грязных углублений, поэтому пластины с кабельными вводами также подходят для применения в медицинской технике, упаковке пищевых продуктов или в чистых помещениях. Кроме того, пластины с кабельными вводами icotek устойчивы к воздействию моющих средств (сертифицировано ECOLAB).

Панели с кабельными вводами состоят из прочной жесткой рамы из пластика или металла, полностью отлитой из эластомера. На передней панели кабельных вводов имеются прокалываемые мембраны для кабелей различного диаметра, на задней — конические кабельные муфты для обеспечения двойного уплотнения кабелей с сертифицированным классом защиты до IP68 (согласно EN 60529). ) и UL Type 4X (согласно UL50 E). Эта уникальная конструкция люверса также обеспечивает хорошую защиту от натяжения.

Большое разнообразие типов панелей с кабельными вводами

Различные серии панелей с кабельными вводами icotek предлагают широкий спектр возможностей применения:

• icotek предлагает » панель с кабельными вводами KEL-DPU 24 со степенью защиты IP66/IP68 / Тип UL 4X* для самых высоких требований к пылевлагозащите, надежности и гигиене. Возможен вставной монтаж без инструментов.
• Прямоугольная » панель с кабельными вводами KEL-DPZ доступна в различных размерах и обеспечивает высокую степень защиты от проникновения загрязнений (до IP66) и очень высокую плотность кабелей.
• Круглая версия » панели кабельных вводов KEL-DPZ может быть установлена ​​в метрические вырезы от M25 до M63 и зафиксирована контргайкой без использования инструментов. Двойное уплотнение кабелей обеспечивает высокую степень защиты IP66/IP68/UL Type 4X*.

Плиты с кабельными вводами, системы кабельных вводов для панельного строительства и других отраслей промышленности

Модульные системы кабельных вводов для малых и больших вставок

Кабельные вводы – сделано в Германии

идеальное решение . И идеальная альтернатива кабельным вводам.

Простая в установке система подходит для кабелей от 3 до 33 мм и совместима со стандартными прямоугольными вырезами разъемов, используемыми в промышленности.

С двумя вставными втулками , вы можете гибко оборудовать свою систему кабельных вводов  в соответствии с вашим конкретным приложением.

Настройте свою индивидуальную кабельную пластину сейчас, всего за несколько кликов, используя наш конфигуратор .

Здесь вы можете с первого взгляда ознакомиться со всеми преимуществами системы VarioPlate.

Обзор продукции

Конфигуратор панели с кабельными вводами

Ваша система кабельных вводов: сконфигурируйте и визуализируйте всего за несколько кликов

Мы хотели бы помочь вам в вашей работе наилучшим образом. Вот почему мы разработали для вас инструмент VarioPlate : просто выберите, сколько и какие вставные втулки вам нужны для ввода кабеля. Затем наш конфигуратор покажет вам подходящие решения для вашего конкретного приложения .

Идеально подходит для рабочих инструкций и дальнейших этапов проекта. Это не может быть проще, попробуйте прямо сейчас :

VarioPlate Product Configurator

Система кабельных вводов – преимущества с первого взгляда

Пластины с кабельными вводами: модульные, до 42 кабелей

Кабельные вводы серии Vario решение, когда речь идет о безопасном и организованном управлении несколькими кабелями в ограниченном пространстве.

Система кабельных вводов VarioPlate подходит для размеров вырезов, обычно используемых для разъемов в корпусах. Модульное решение чрезвычайно универсально. Например, в панельном строительстве, на больших электрических шкафах, в ветряных турбинах или на экскаваторах. VarioPlate соответствует классам защиты UL 94 ВО, IP65 и IP66. Это:

• Без галогенов и …
• … Соответствует RoHS.

Изделия VarioPlate представляют собой решение премиум-класса в области кабельных вводов. По сравнению со многими аналогичными изделиями они обладают дополнительными преимуществами:

1. Модульность : большие и малые вставные втулки могут использоваться в одной и той же раме.
2. Компенсация допусков : компенсирующие контурные выступы во вставных втулках обеспечивают идеальную посадку, даже если кабель имеет допуски.
3. Компенсатор натяжения : вставные втулки защищают кабели от механических воздействий.
4. Формованная прокладка : на задней части рамы – это устраняет необходимость в отдельном уплотнении.

Четыре различных рамы, самые разнообразные варианты сборки

VarioPlate — это разъемная гибкая система для кабелей от 3 до 33 мм. В качестве альтернативы кабельным вводам VarioPlate позволяет аккуратно и надежно связывать до 42 кабелей — всего в одной раме.

Краткий обзор всех преимуществ:

• Гарантийное сохранение предварительно собранных кабелей
• Разделяемая модульная система для кабелей от 3 до 33 мм
• Гибкая сборка рамы
• Ввод до 42 кабелей на раму
• Подходит для всех распространенных стандартных вырезов и схем сверления
• Сделано в Германии
• Встроенный компенсатор натяжения
• Высота наращивания 20 мм

Часто задаваемые вопросы

Как проложить несколько соединений в ограниченном пространстве?

Система кабельных вводов VarioPlate — это идеальное решение, позволяющее сэкономить время и пространство, если вам необходимо проложить кабели различного диаметра с предварительно подключенными разъемами или штекерами или без них, а также в условиях ограниченного пространства.

Подходят ли рамки кабельных вводов VarioPlate для моего применения?

Внутренний размер рамы соответствует общепринятым вырезам соединительных элементов в панельном домостроении и машиностроении. Это делает VarioPlate совместимым с широким спектром промышленных приложений.

Одна из четырех различных рамок VarioPlate, скорее всего, подойдет вам по размеру.

Обеспечивают ли системы кабельных вводов разгрузку от натяжения и степень защиты IP66?

Все соединения систем VarioPlate соответствуют классу защиты IP 65, а также IP 66 и имеют встроенную разгрузку от натяжения.

Кабельное соединение должно быть заменяемым и ремонтопригодным?

Поместив заглушку или заглушку в раму VarioPlate, вы сможете в будущем проложить дополнительные кабели и сделать соединения взаимозаменяемыми и удобными в обслуживании.

Как установить системы кабельных вводов?

1. Подготовьте схему сверления для рамы соответствующего размера.
