Для возведения небольшого дома можно выбрать наиболее простую конструкцию фундамента – сплошную плитную. Данные фундаменты являются разновидностью мелкозаглубленных, вернее, незаглубленных фундаментов. Глубина их заложения составляет от 40 см до 50 см.

В отличие от незаглубленных столбчатых и ленточных фундаментов, они обладают жестким пространственным армированием по всей несущей плоскости.

Благодаря этому знакопеременные нагрузки, которые появляются при неравномерном перемещении грунтов, воспринимаются основанием без возникновения внутренних деформаций.

Те фундаменты, которые одновременно с грунтом обладают сезонными перемещениями, называют плавающими. Конструкция таких фундаментов – это решетчатая либо сплошная плита, изготовленная из железобетонных перекрестных сборных балок, монолитного железобетона или же из сборных плит, покрытие которых монолитно.

Строительство плитного фундамента

Строительство плитного фундамента подразумевает значительный расход бетона и арматуры. Такое основание целесообразно в случае сооружения компактного в плане дома либо иной постройки, где не требуется возведение высокого цоколя и при этом саму плиту предполагается использовать в качестве пола.

 Если же речь идет о строительстве коттеджа более высокого класса, тогда обычно сооружают фундаменты в виде перекрестных армированных лент либо ребристых плит.

Устройство опорных конструкций

Благодаря большой площади опоры плит давление на грунт снижается до 0,1 кг/см². При этом перекрестные ребра жесткости образуют конструкцию, довольно устойчивую к тем знакопеременным нагрузкам, кои возникают при:

• просадке,
• замораживании,
• оттаивании грунта.

Устройство таких конструкций требует использования высокопрочных бетонов (класс не ниже В12,5) и стержней арматурных диаметром не меньше 12 мм — 16 мм.

Относительно большой объем расхода бетона и арматурной стали вполне оправдан, если все иные технические решения фундаментов в данных условиях не могут уверенно гарантировать их надежное функционирование. В тех зданиях, где пол располагается довольно невысоко над отметкой земли, плитные фундаменты являются даже экономичнее столбчатых, поскольку не требуется устраивать ростверк и цокольное перекрытие.

Незаглубленная сплошная плита

Незаглубленная сплошная плита как элемент пространственной системы «плита-надфундаментное строение» позволяет обеспечить восприятие возможных деформаций грунта и внешних силовых воздействий. При этом не требуется осуществлять разнообразные мероприятия по предотвращению неравномерных деформаций грунтов (а в условиях песчаных, пучинистых и слабых грунтов на такие мероприятия затрачиваются значительные ресурсы).

В сравнении с заглубленными конструкциями использование незаглубленной фундаментной плиты позволяет уменьшить трудовые затраты на 40%, расход бетона на 30%, стоимость подземной части на 50%. Однако дабы защитить такие плиты от промерзания, их необходимо утеплять.

Фундамент мелкого заложения

В холодных регионах, где присутствует сезонное промерзание грунта и возможность морозного пучения практичной альтернативой более дорогостоящему фундаменту глубокого заложения является морозоустойчивый фундамент мелкого заложения.

Мелкое заложение таких фундаментов достигается благодаря устройству теплоизоляции, размещенной в наиболее важных местах (вокруг дома). В результате становится возможным возводить фундаменты с глубиной заложения в 40 см — 50 см (и даже в условиях весьма сурового климата).

Технология морозоустойчивого фундамента

Технология морозоустойчивого фундамента мелкого заложения весьма популярна в Скандинавских странах. Такие фундаменты выполняют в виде железобетонной монолитной плиты толщиной в 20 см — 25 см, обладающей утолщенными краями, являющимися контурными ребрами.

С целью защиты от мороза применяют пенопропиленовую изоляцию (пенопласт).

То тепло, которое уходит через фундаментную плиту в грунт из дома, плюс тепло геотермальное заставляют подниматься границу промерзания вверх по периметру морозоустойчивого фундамента.

Видео. Фундамент монолитная плита — подушка и опалубка

Видео. Инструкция по возведению плитного фундамента с помощью мембран Planter

Статьи про фундамент

• Типы фундаментов
• Столбчатый фундамент из дерева
• Столбчатый фундамент из кирпича
• Столбчатый фундамент из буронабивных свай
• Столбчатый фундамент
• Винтовой фундамент
• Ленточно-столбчатый фундамент
• Влияние типа грунта на выбор конструкции фундамента
• Выбираем материал для фундамента дома
• Строительство фундамента для каменного дома
• Строительство фундамента для каркасного дома
• Строительство каркасного дома
• назад в раздел «Строительство дома своими руками»

Плитный фундамент своими руками — монолитный фундамент

Необходимость выбора типа фундамента возникает еще на стадии проектирования будущего дома, до начала строительства. Очень важно при этом учитывать особенности климатических условий местности, где будет возводиться здание, нагрузки от сооружаемых конструкций, а также особенности почвы и глубину залегания грунтовых вод. Наиболее надежным, но в тоже время дорогим, считается правильно выполненный плитный фундамент. Из-за значительных финансовых затрат плитный фундамент в частном строительстве встречается довольно редко, но если ваш бюджет позволяет, можете сами убедиться, что данный тип фундамента способен достойно защитить дом от всяческих неблагоприятных внешних воздействий. В целях экономии можно попробовать сделать плитный фундамент своими руками. Для этого необходимо узнать, что он представляет собой и какова технология его изготовления.

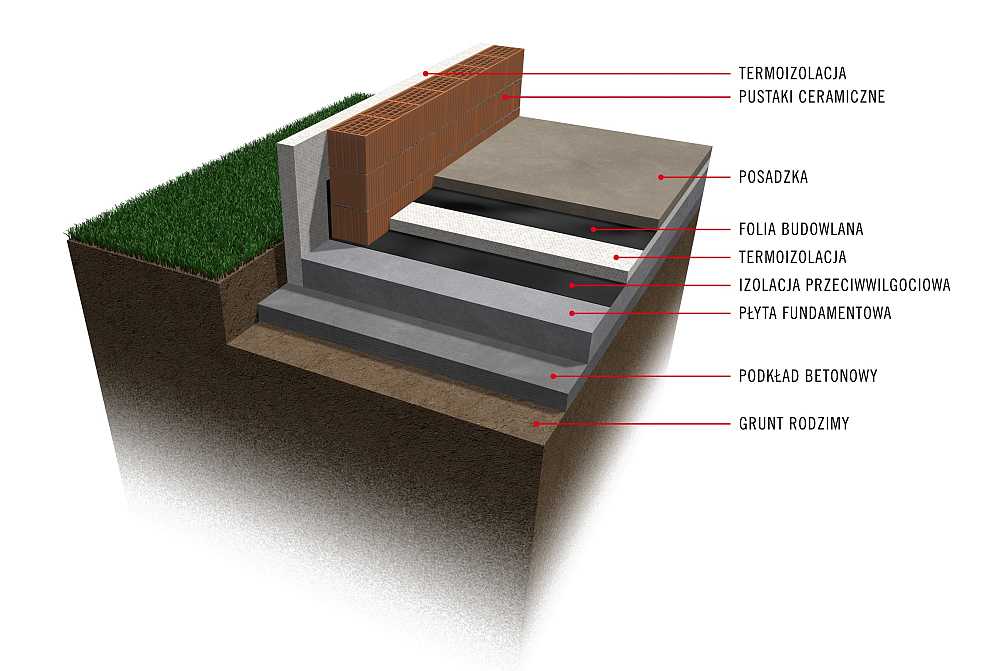

Плитный фундамент — схема устройства

Основой плитного фундамента является монолитная бетонно-армированная плита. Если бетонная плита укладывается глубоко в грунт, то такая конструкция считается глубоко заглубленным фундаментом, в противном случае – мелко заглубленным. В первом случае у плиты толщина достигает полутора метров, а во втором 40-60 см. В случае самостоятельного изготовления фундамента при возведении частого дома лучше выбрать второй вариант, поскольку в случае глубокого фундамента для формирования котлована потребуется специальная техника, что повлечет дополнительные траты.

Прочность считается основным достоинством плитного фундамента. На нем можно спокойно возводить в несколько этажей стены из кирпича и бетона.

Обратите внимание!
В случае проседания грунта в отдельных местах, плита сможет перемещаться вместе с грунтом без признаков деформации и создания напряжений в отдельных частях здания (появления на стенах трещин).

Хорошенько подумайте, стоит ли экономить на фундаменте, особенно если дом будет строиться на нестабильном грунте.

Последовательность работ

Характеристики плитного фундамента

• На выделенном под строительство участке необходимо выкопать котлован для фундамента глубиной приблизительно полметра и длиной сторон на метр длиннее стен будущего дома (это необходимо для организации дренажной системы). Дренажная система обеспечивает отвод воды от внешних стен здания. Монтировать ее следует до заливки фундамента.
• Как только котлован готов, следует изготовить опалубку и установить ее в котловане. Для изготовления опалубки подходят и деревянные доски и фанера – материал обязательно должен быть крепким, способным выдержать нагрузки от бетона. Допускается также использование уже готовой опалубки, которую можно приобрести в свободной продаже, но это повлечет увеличение денежных расходов.
• Далее на дно котлована нужно насыпать песок, тем самым создать песчаную подушку, которая позволит более равномерно воспринимать нагрузку от строящегося дома и затем передавать ее на поверхность грунта при его проседании и промерзании. Именно песчаная подушка будет являться своеобразным буфером, поглощающим возникающие напряжения. Песок следует хорошо утрамбовать, чтобы поверхность была близка к практически идеально выровненной.

Утрамбовка подушки

• Для защиты подушки от вымывания песка на нее сверху следует насыпать слой щебня, который дополнительно будет выполнять функцию дренажной системы. Вода, при прохождении сквозь слой щебня, будет ослаблять свой напор и потеряет способность вымывать песок. Следовательно, нагрузки на песчаную подушку будут сведены к минимуму (подушка не будет деформироваться). Щебень также необходимо равномерно распределить по песчаной поверхности и затем тщательно утрамбовать.
• На следующем этапе на сформированную песчано-щебневую поверхность сверху заливается цементно-песчаный раствор слоем в пять сантиметров. Данный слой стяжки станет основой для укладки следующего гидроизоляционного слоя.
• Далее следует уложить гидроизоляционный материал (к примеру, рубероид) на предварительно нанесенную мастику.
• После полного высыхания мастики требуется выполнить заливку второго слоя цементно-песчаного раствора (по-прежнему толщиной пять сантиметров), дабы обеспечить защиту гидроизоляции от различных повреждений, которые могут возникнуть во время монтажа арматурного каркаса изготавливаемой бетонной плиты.

Обустройство заглубленного фундамента

• Теперь пора приступать к созданию арматурного каркаса. Изготавливается он из ребристой арматуры, благодаря которой обеспечивается надежное сцепление с бетоном. Каркас – это металлическая сетка из прутков арматуры, связанных мягкой стальной проволокой. В сетке размеры ячеек могут быть разными, их следует рассчитывать, так как они зависят от величин будущих нагрузок на фундамент. Чаще всего размер ячеек делают 30×30см. Чем меньше ячейки, тем прочнее будет каркас, но при этом и большее количество арматуры будет потрачено на его изготовление.

Заливка монолитного фундамента

• Как только каркас установлен, сразу можно браться за заливку бетонного раствора в опалубку. Для изготовления монолитной армированной плиты необходимо использовать высококачественный бетон. Заливать бетонный раствор следует либо сразу в полном объеме, либо равномерными горизонтальными слоями. Ни в коем случае нельзя выполнять заливку отдельных секторов плиты и потом пытаться стыковать их между собой, поскольку тогда в местах вертикальных швов могут возникнуть трещины (под действием нагрузок) и положение в таком случае не сможет спасти даже прочная арматура.

Разравнивание плитного фундамента

Как только бетон окончательно схватится, можно считать плитный фундамент готовым.

Обратите внимание!
Для уменьшения смещения плиты от горизонтального положения, следует в нижней ее части изготовить ребра жесткости (трапециевидного сечения полосы бетона) и углубить их в грунт. Ребра жесткости обеспечивают стойкость, большую прочность и надежность фундамента, а также усиливают сцепление с грунтом.

При соблюдении последовательности работ и использовании качественных материалов в нужном количестве, вам будет вполне по силам изготовить плитный фундамент самостоятельно.

Видео

Посмотрев этот видеоролик, вы узнаете об особенностях изготовления плитного фундамента:

А здесь вы узнаете, как залить и выровнять фундамент по шведской технологии:

Фундамент из бетонных плит; Какие этапы и стоимость?

35shares

• Pinterest
• Facebook
• Электронная почта

Если бы сегодня утром вы проснулись, протерли глаза и подумали про себя: «Сам, знаешь, о чем сегодня нужно узнать больше? Фонды!» …..тогда, черт возьми, у меня для тебя потрясающие новости. Сегодня ваши жаждущие знаний мечты сбываются, и вы можете заполнить свой мозг информацией о заливке жилого постнатяжного бетонного фундамента на наклонном участке в Южно-Центральном Техасе. Правильно… жизнь удалась и мечты сбываются. Ууууу!

Итак, давайте сразу приступим к рассмотрению двух важных, на мой взгляд, вопросов, когда дело доходит до фундамента… каковы шаги и сколько это стоит?

Сколько стоит бетонный фундамент?

Позвольте мне начать с этого. Ужасное время строить дом . Мол, действительно ужасно. Цены на материалы зашкаливают, как и цены на рабочую силу, кажется, что все заказано на месяцы и месяцы… не говоря уже о том, что я только что зафиксировал свою процентную ставку на уровне 6,00%. Шесть чертовых процентов!

Позвольте мне привести пример того, насколько дорогими стали вещи. В 2015 году был залит фундамент моего предыдущего дома (этого). Плита для этого дома была очень большой и включала в себя дом, все подъезды, подъезд и гараж/мастерскую на четыре машины. Общая площадь фундамента составляла 4640 квадратных футов, а стоимость этого фундамента составляла 35 000 долларов. (Вы можете прочитать пост и посмотреть фотографии этого фундамента здесь.)

Сейчас, в 2022 году, я строю этот дом, который намного меньше. Общая площадь фундамента, включая подъезды и гараж, составляет 2603 квадратных метра. Стоимость этого фонда составила 47 000 долларов.

Давайте посчитаем очень весело.

35 000 долл. США/4 640 = 7,50 долл. США за квадратный фут бетона в 2015 г.

47 000 долл. США/2 603 = 18,00 долл. США за квадратный фут бетона в 2022 г. удвоился. Я знаю, что это никого не удивляет, потому что цены на бензин и продукты также стремительно растут, но, черт возьми. Давайте поиграем в веселую игру и все угадаем, что не удвоилось. Доходы. В любом случае… я отвлекся.

Давайте сделаем небольшой перерыв и насладимся забавным видеомонтажом о заливке фундамента.

Каковы этапы заливки бетонной плиты?

Вот этапы заливки моего постнатяжного бетонного фундамента –

1. очистить участок
2. осмотр конверта
3. нарезка партии (при необходимости)
4. набор форм
5. форма опроса
6. сантехника
7. упаковка
8. коллекторы (капли для душевых, подъездов и т.д.)
9. стальная арматура и канаты постнатяжения
10. водопроводы и плиты электрические
11. окончательная проверка
12. заливка бетона и отделка
13. снять опалубку и натянуть и обрезать натяжные тросы

Это ступени для моего дома в Южно-Центральном Техасе, очевидно, они будут различаться в зависимости от географического района из-за разного рельефа, кодов и т. д. (что НЕ включено в стоимость моего фундамента 47K).

До –

После –

Все, что не является дубом, было вычищено на участке (так, кедр, он же надоедливый мусор). Они были буквально вырваны из земли рысью, а затем превращены в мульчу существом внизу (которое очень понравилось моему пятилетнему сыну).

2. Обследование конверта –

Это делается BLAH и включает в себя размещение углов дома на участке, чтобы убедиться, что он находится в пределах недостатков собственности. Например, в большинстве районов говорят, что дом должен быть в 10 футах от границы собственности по бокам и в 30 футах от линии спереди или что-то в этом роде. Проверка конвертов позволяет убедиться, что эти правила соблюдаются. Кроме того, дает команде по установке формы стартовую точку.

3. Сокращение лота –

Это было необходимо для моего лота, но не для большинства. Мой участок находится под уклоном, а гараж опущен на четыре фута, поэтому заднюю часть гаража нужно было вкопать в холм. Там, где я живу, земля состоит из твердого известняка с припыленной сверху грязью, так что потребовалось несколько дней для ее расщепления. Стоимость составила 3000 долларов (также не включена в стоимость фундамента).

4. Набор форм –

Формы представляют собой просто фанерные листы, очерчивающие контур дома. Они удерживают бетон на месте, пока он сохнет, а затем удаляются и повторно используются для следующей работы.

5. Форма опроса –

Еще один опрос, чтобы убедиться, что все в порядке, прежде чем перейти к следующему шагу.

6. Сантехника —

В Техасе нет подвалов (см. фото выше), а водопровод установлен прямо в бетонный фундамент. Это означает, что вам лучше сделать это правильно с первого раза, потому что, если вам нужно изменить или отремонтировать его, вам буквально придется вырезать бетонный фундамент, чтобы починить его.

У меня нет хорошего изображения этого шага для этого дома, но вот разводка сантехники в моем последнем доме.

Фундамент моего нынешнего дома пришлось сначала частично засыпать мешками (шаг 7) из-за его высоты, но вы можете увидеть белые водопроводные трубы из ПВХ на фотографии ниже.

7. Мешок –

Вы можете подумать, что бетонный фундамент – это просто цельный кусок бетона, но это далеко не так. После того, как формы установлены и одобрены, начинается упаковка.

Создание мешков — это процесс заполнения черных пластиковых мешков гравием, складывания их в сетку по всему фундаменту, а затем также заполнения этих квадратных контуров гравием. Между площадями и по всему периметру фундамент оставляют пустым и будут заливать монолитным бетоном. Это так называемые нижние колонтитулы. Затем поверх мешков с гравием накладывается твердый четырехдюймовый слой твердого бетона.

8. Заголовки и заполнение форм –

Коллекторы представляют собой элементы размером 2×4, которые очерчивают выступающие участки фундамента, такие как веранды, душевые и гаражи. Эти области должны быть на несколько дюймов ниже, чем остальная часть фундамента, чтобы вода не попадала в дом. Ниже вы можете увидеть эти заголовки вокруг моей душевой. Также на этом этапе формы закрываются, чтобы быть готовыми к заливке.

9. Армирующая сталь и тросы для постнатяжения –

Тип плиты по умолчанию в моем районе – это плита для постнатяжения. Это означает, что кабели прокладываются поперек фундамента в виде сетки на всем протяжении, а затем к внешним концам добавляется металлический кронштейн. После того, как фундамент высохнет, кабели натягиваются, а затем отрезаются снаружи фундамента. Эти тросы укрепляют бетон и при необходимости могут быть подтянуты в любое время. Традиционная сталь (арматура) по-прежнему используется в некоторых местах (например, в моих гаражных ступенях, изображенных ниже), но в целом они заменены кабелями.

10. Водопроводные и электротехнические плиты –

Еще раз, в Техасе все вкусности находятся в бетоне. Если в вашем доме есть такие вещи, как розетки в полу, они добавляются на этом этапе. Кроме того, если у вас есть раковина в кухонном острове, она теперь добавлена, так как вы не можете добраться до нее со стены, как к другой сантехнике.

11. Заключительный осмотр –

Так много проверок. Это делается инженерами, которые составляли планы перекрытий.

12. Заливка и отделка бетона –

Это кульминация всей этой работы, а также самая быстрая. Заливка форм бетоном занимает пару часов, еще несколько часов все это выравнивается, и к концу дня фундамент достаточно сухой, чтобы по нему можно было ходить.

13. Снятие опалубки и натяжение тросов –

Через пару дней опалубки сняты, тросы натяжения натянуты и обрезаны, и вы смотрите на визуальное представление того, что когда-то был вашим сберегательным счетом.

И это все… Вы хоть представляли себе, что столько всего ушло в кусок бетона?

Я понимаю, что экскурсия по дому — это не то же самое, что экскурсия по дому, когда там даже нет стен, но я все равно ее провела. Вот план этажа, чтобы у вас было некоторое представление о том, на что вы смотрите, и вот короткое двухминутное видео финальной плиты для вашего удовольствия —

Наш самодельный барндоминиум Часть 5: Плитный фундамент

Последние две недели были взрывом прогресса в строительстве, после месяцев и месяцев планирования, все с одной целью: заливка плитного фундамента. Этот шаг ОГРОМНЫЙ по многим причинам, одна из которых заключается в том, что он настолько окончательный. Там нет места для обхода, чтобы переделать сантехнику, если что-то размещено неправильно. Он буквально высечен в камне. Из-за этого перед заливкой нам пришлось дважды и трижды проверять, все ли у нас идеально.

Больше информации и фото из путешествия Моргана можно найти в инстаграме @morgan.homebuild

Содержание страницы

Фундамент из плит: первые шаги

Это может выглядеть просто как прямоугольник из гравия, но так оно и есть. Однако было так много шагов, которые привели проект к этой стадии. Некоторыми из них были землемерие, составление чертежей, поиск идеального места и положения для дома и, конечно же, раскопки. Для получения дополнительной информации об этом шаге в процессе перейдите к нашей части 4 статьи под названием «Breaking Ground».

Кто знал, что нужно копать так глубоко, чтобы заложить плитный фундамент? Я этого не сделал! Как и в любом строительном проекте, существуют разные способы достижения аналогичного результата. В наших обстоятельствах мы находимся в округе, очень близком к большому городу Спрингфилд, штат Миссури. Из-за этого в нашем округе действуют более существенные правила для всех строительных проектов. Одним из таких нормативов являются фундаменты глубокого заложения с арматурой для плитных фундаментов. Важно найти подрядчиков, знакомых с местными строительными нормами. Это поможет вашим окружным инспекциям пройти гладко.

После выкапывания фундамента, добавления арматуры и установки электрощита траншеи были залиты бетоном. Затем они устанавливают формы (деревянные), чтобы наш сантехник мог быть точным в своих измерениях для черновой сантехники.

Плитный фундамент: черновые работы

В этот момент наш электрик и сантехник вышли, чтобы проложить все трубопроводы и трубы, которые необходимо было провести под плитой. Это определенно была самая напряженная часть работ по плитному фундаменту, просто потому, что все должно было быть идеально. После заливки плиты перенести сантехнику на первый этаж практически невозможно. Мы хотели убедиться, что все было сделано правильно с первого раза.

Для нас эта часть была в основном сантехникой. Нам нужно было проложить трубы для двух ванных комнат, прачечной с раковиной, нашей кухонной раковиной и посудомоечной машиной, а также канализации и канализации для технического помещения в гараже. К нам также приехал наш электрик, чтобы проложить трубопровод для наших розеток и мусоропровода, который будет расположен на нашем кухонном острове.

Сроки для этой части немного запутались. У нас была одна компания, которая выполняла всю подготовительную работу и заливку бетона, поэтому, когда они закончили с нижним колонтитулом, у нас было всего несколько дней, чтобы вызвать электрика и сантехника, чтобы они выполнили свою работу, чтобы проект продолжался. Хорошо, этого не произошло. Так что мы работали с некоторыми задержками, но, в конце концов, мы не сильно нарушили сроки, и, поскольку мы работали с такими замечательными людьми, все относились к нам с пониманием. Иногда в строительстве так и бывает!

Плитный фундамент: изоляция и арматура

Всего через день после того, как наша сантехника была закончена, наша бетонная бригада вернулась, чтобы закончить подготовку к заливке бетона. На этом этапе гравий был засыпан, чтобы выровнять площадку. Мы решили разместить плиту из пенопласта по краям плиты, чтобы изолировать ее для большей энергоэффективности. Исследования показывают, что ключом к контролю температуры в плите являются края. Итак, наша бригада уложила четырехфутовую теплоизоляционную плиту по краям плиты.

После пенопласта бригада уложила пароизоляционный пластик для защиты от влаги, а затем арматуру. Фотографии этого этапа так удовлетворяют меня. После всех копаний и расталкивания гравия в течение пары недель было приятно видеть, что все организовано и находится на своем месте.
