Как сделать крышу гаража из ж б плит

Главная » Разное » Как сделать крышу гаража из ж б плит

Гараж из плит своими руками: быстро, недорого, выгодно

Содержание статьи

Гараж около дома из железобетонных плит, отделанный снаружи сайдингом.

Необходимым и важным строением для любого владельца автомобиля является гараж, который машину и от непогоды укроет, и от посторонних глаз защитит, и позволит с комфортом заняться мелким ремонтом. При постройке здания самым выгодным, удобным и быстрым вариантом является гараж из плит.

В основном для монтажа используются два вида материалов:

  • Железобетонные сборные плиты.
  • Плиты OSB.

В этой статье мы рассмотрим оба способа, расскажем о применяемых материалах, о технических характеристиках, особенностях сборки.

Гараж из сборного железобетона

Гараж из сборного железобетона.

Для возведения постройки такого типа не требуется фундамент (см. Какой нужен фундамент для гаража: определяем и делаем), плиты кладутся на выровненное и подсыпанное песком основание.

При строительстве используют комплекты специальных гаражных плит, куда входят:

  • Три глухие стеновые панели.
  • Одна панель с проемом для ворот.
  • Плита перекрытия.
  • Плита пола.

Преимущества такого вида постройки состоят в следующем:

  • Скорость сборки. Гараж собирается по типу конструктора, что занимает гораздо меньше времени, требуется только наличие сварки для соединения элементов комплекта. Хотя сейчас выпускаются варианты, которые соединяются без сварки, при помощи кронштейнов и анкеров, а сварочные работы понадобятся только при установке ворот.

Комплект железобетонных плит для строительства гаража.

  • Прочность и надежность. Строение из гаражных плит служит не один десяток лет и гарантирует сохранность автомобиля.
  • Помещение внутри не требует больших вложений на отделку, в основном, достаточно покрасить или побелить стены и потолок.
  • Гараж из железобетона гораздо теплее монолитных или металлических построек, но для большей экономии электричества и уменьшения теплопотерь некоторые владельцы дополнительно закрывают стены пенопластом или минплитой.

К недостаткам можно отнести необходимость привлечения техники для монтажа плит и довольно высокую стоимость комплекта. Но цена может быть уменьшена за счет изготовления некоторых элементов самостоятельно.

Стены и пол гаража

Устройство монолитной плиты под гараж своими руками.

Комплект стеновых гаражных плит имеет небольшую массу, уменьшенную толщину (120–150 мм), каждая плита оборудована встроенными закладными деталями, с помощью которых обеспечивается надежная сборка каркаса.

Для удешевления конструкции половое покрытие можно также сделать своими руками. Монолитная плита под гараж заливается в первую очередь, поверхность основания армируется сеткой или отдельными связанными стержнями диаметром 12–16 мм с шагом 200–300 мм, покрывается бетонной смесью, вибрируется и выравнивается.

Важно! Поскольку здание является самонесущей конструкцией и не подвергается большим нагрузкам, то при заливке плит своими руками для монтажа сеток можно использовать б/у арматуру, предварительно очистив ее и покрыв антикоррозийным составом. Защитный слой бетона над сеткой должен быть не менее 30 мм, а небольшой уклон плиты для пола выполняется в сторону ворот.

Устройство пола в гараже вокруг смотровой ямы.

По углам строения на плиту пола вертикально устанавливается уголок или труба, которые будут служить основой каркаса, к ним приваривают стеновые панели.

При необходимости устройства смотровой ямы сначала выкапывают котлован под монтаж дополнительных подвальных плит, затем также заливают основание бетоном с армированием, по нему монтируют стеновые панели. Пазухи засыпают грунтом с послойным трамбованием и проливом водой. Если этого не сделать, то пол в гараже может просесть при сезонных подвижках грунта.

Работы по устройству надземной части гаража можно проводить только при полной усадке земли в пазухах, поэтому после устройства смотровой ямы необходимо выждать не менее 3 месяцев.

Кровля гаража

Обычно крышу на постройке делают односкатной (см. Односкатная крыша гаража: как лучше сделать) или двускатной, и используют пустотные плиты перекрытия для гаража, так как они легче, а пустые каналы в теле плиты обеспечивают лучшую теплоизоляцию.

Установка плит– пустоток на перекрытие гаража из сборного железобетона при помощи автокрана.

Устройство кровли делается по следующей технологии:

  • На раствор монтируются плиты перекрытия, опирание длинных сторон на стены делается не менее 100 мм, а торцов – 150 мм.
  • Швы между плитами заполняются мелкозернистым раствором или монтажной пеной.
  • Монтируется стропильная система для одно- или двухскатной кровли.
  • Поверхность плит промазывается специальной пропиткой для обеспыливания и лучшего сцепления материалов между собой.
  • Укладывается слой пароизоляции для защиты утеплителя от конденсата при перепадах температур.
  • Кладется слой утеплителя (керамзит, шлак, минплита или рулонные материалы).
  • Устраивается гидроизоляция, защищающая утеплитель от намокания, а гараж от протечек.
  • По стропилам укладывается кровельный материал.

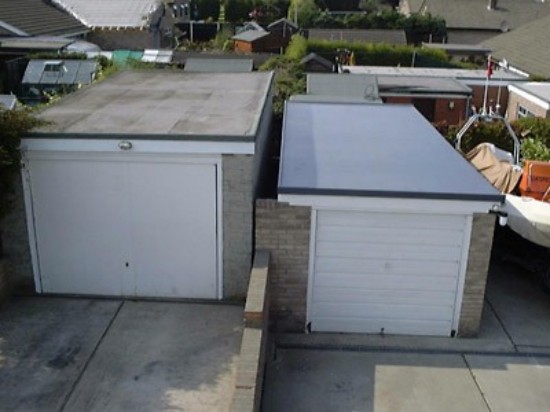

Устройство плоской односкатной крыши гаража.

Если кровля делается плоской, односкатной, то применяют несколько слоев рубероида, наклеиваемых на битумную основу с перехлестом стыков 150 мм.

Важно! Кровля должна иметь уклон не менее 5%, если невозможно вывести его плитой перекрытия, то делают сток при помощи стяжки из цементно-песчаного раствора.

Гараж из плит OSB

Одним из новых материалов, используемых для строительства гаража, являются плиты осб, которые производятся методом прессования из древесной длинномерной стружки на основе специальных полимерных смол. Чем же хороши плиты древесно-ориентированные и почему пользуются популярностью?

Гараж возле дома, выполненный из плит осб

Это:

  • Невысокая стоимость по сравнению с железобетонными или монолитными вариантами.
  • Не требуется привлечение техники, плиты имеют малый вес, их легко транспортировать и собирать.
  • Высокая влагостойкость и отличные прочностные характеристики.
  • Плиты легко поддаются обработке, пилению, сверлению, из них можно построить гараж любой архитектурной сложности, гармонично вписывающийся в общую композицию дома.

Гараж из осб плиты монтируется на ленточном фундаменте глубиной около 400 мм, этого достаточно, так как здание относится к легким каркасным постройкам. Ширина зависит от толщины стен плюс 100 мм.

Еще одним вариантом может быть плитный фундамент, его заливают на выровненное основание с армированием. Размеры фундамента рассчитываются, исходя из площади строения. Такое основание может служить одновременно полом в помещении. Выше мы уже рассказывали, как сделать плиту под гараж.

Пол в гараже, залитый своими руками.

Технология возведения каркасного гаража

Постройка такого типа имеет отличные показатели прочности, несложна в устройстве и отделке:

  • Строительство начинают с устройства каркаса из бруса или металлического профиля.
  • Стеновые проемы изнутри заполняют сплошным настилом из досок 150х50 мм.
  • Одну сторону зашивают с учетом проема для ворот.
  • Снаружи на доски крепят утеплитель в один или два слоя.
  • Стены с улицы так же набирают доской.
  • Обшивают каркас плитами осб снаружи и изнутри.

Важно! Под плиты необходимо закрепить гидроизоляционную пленку во избежание проникновения влаги к деревянному каркасу.

Пирог устройства стен каркасного гаража из плит осб.

  • Пустотные плиты в гаражах из осб отлично подойдут для перекрытия, они имеют сравнительно малый вес, поэтому стены не будут подвергаться большим нагрузкам.
  • Монтируется стропильная система крыши, устанавливается обрешетка, которая накрывается кровельным материалом.
  • Гараж снаружи обшивается отделочным материалом (отлично подойдет пластиковый или металлический сайдинг).
  • Заливается пол, уклон в 3 градуса делается в сторону ворот.

Надо еще сказать, что из четырех выпускаемых видов плит самым востребованным по техническим характеристикам для строительства гаражей является OSB 3, в нем удачно сочетаются цена и качество материала.

Готовый гараж из осб плит, обшитый пластиковой вагонкой.

Предложенные фото и видео помогут выбрать наиболее подходящий вариант возведения гаража на вашем участке.

Бетонная плита перекрытия гаража — конструкция, толщина и стоимость

Процесс строительства плиты перекрытия гаража включает подготовку основания, возведение опалубки, укладку арматуры, заливку, уплотнение, отделку и выдержку бетонной плиты.

Рис. 1: Готовая плита пола гаража из бетона.

В этой статье мы обсудим процесс строительства, толщину и стоимость плиты перекрытия гаража.

Строительство плиты перекрытия гаража

1.Подготовка базы

Для установки плиты перекрытия гаража важно иметь прочное и ровное основание. Неровное или рыхлое основание приведет к прогибу плиты и образованию трещин. Если основной грунт должен быть заполнен, то необходимо обеспечить надлежащее уплотнение, чтобы избежать неравномерного оседания.

Хорошо иметь 40-миллиметровую бетонную основу из заполнителя на почве, на которой можно разместить арматуру. Плита толщиной 6 дюймов весит всего около 75 фунтов на квадратный фут, а временные нагрузки (транспортные средства) в гараже не превышают 50 фунтов на квадратный фут.Общая максимальная нагрузка на гаражную плиту составляет 125 фунтов на квадратный фут. Даже почва с низким стандартом, такая как ил или глина, легко поддерживает 400 фунтов на квадратный фут.

2. Монтаж опалубки

Опалубка должна выдерживать такие строительные нагрузки, как давление свежего бетона и вес рабочих и операторов и их машин. Руководство по опалубке для бетона ACI 347-04 необходимо соблюдать при проектировании опалубки.

3. Размещение арматуры

Арматурная сталь, используемая для пола, имеет минимальное количество, так как плита перекрытия полностью опирается на землю. Сталь в плите перекрытия требуется только для удержания плиты на месте и предотвращения появления трещин.

Рис. 2: Укладка арматуры для плиты перекрытия гаража.

4. Укладка бетона

IRC требует, чтобы плиты были построены из бетона с прочностью на сжатие от 2500 до 3500 фунтов на квадратный дюйм, в зависимости от климата. ACI идет дальше и рекомендует бетон на 4500 фунтов на квадратный дюйм для перекрытия гаражей. Для достижения этой прочности водоцементное соотношение должно поддерживаться на уровне 0.5 или меньше, как правило, бетон с осадкой около 5 дюймов.

Бетон заливается в течение 90 минут после смешивания воды. Ручной вибратор используется для обеспечения надлежащего уплотнения и удаления излишков воды с бетонной плиты.

5. Отделка пола гаража

На рынке есть много вариантов отделки полов, которые используются в гаражах. Самые популярные из них —

.

  1. Эпоксидная смола для пола гаража
  2. Краска для пола гаража
  3. Коврики для пола гаража
  4. Плитка для пола гаража
  5. Полированный бетонный пол.

Рис. 3. Отделка бетонной плиты перекрытия гаража.

6. Отверждение плиты перекрытия гаража

Методы отверждения плит, такие как отверждение в воде; бетон залит; распылитель или распылитель тумана используется для обеспечения надлежащего отверждения плиты пола гаража.

Толщина плиты перекрытия гаража

Толщина плиты перекрытия гаража зависит от многих факторов, таких как типы нагрузок, воздействующих на плиту, климатические условия, расчетный состав бетона и пролет бетона.

Стандартная толщина плиты перекрытия гаража, используемой во всем мире, составляет 6 дюймов. В зависимости от типа нагрузки, приходящейся на плиту, толщина варьируется —

.

  1. Легкие нагрузки — Для одного-двух легковых или грузовых автомобилей бетон должен иметь толщину не менее четырех дюймов.
  2. Средние нагрузки — Если гараж используется для автомобилей среднего размера и / или средних и тяжелых грузовиков, бетон должен быть толщиной шесть дюймов.
  3. Тяжелые грузы — Если пол вашего гаража будет видеть постоянное движение тяжелых транспортных средств, рекомендуется укладывать бетон толщиной от шести до восьми дюймов.Кроме того, пол также должен быть обработан и заделан должным образом, чтобы тяжелые грузы, такие как большие грузовики, не вызывали трещин в бетоне.

Стоимость квадратного фута плиты перекрытия гаража

Средняя стоимость строительства плиты перекрытия гаража зависит от многих переменных, таких как размер гаража, толщина плиты, тип отделки пола и местные затраты на оплату труда.

Стоимость плиты перекрытия гаража делится на стоимость бетона и трудозатраты, а также стоимость дополнительного верхнего покрытия.

1. Стоимость бетона

В стоимость бетона для плиточного пола гаража включена доставка бетона и любых излишков материала в результате отходов. Она не включает оплату труда, расходных материалов, таких как арматурный стержень, или сборы за разрешение на строительство. Согласно текущим рыночным ценам, средняя стоимость бетона для плиты площадью 400 квадратных футов, типичный размер гаража на две машины, колеблется от 583 до 637 долларов или от 1,46 до 1,59 доллара за квадратный фут.

2. Затраты на оплату труда

Для плиты площадью 400 квадратных футов человеко-часы, необходимые для отделки бетонной плиты для гаража на две машины, составляют около 13 часов.Стоимость рабочей силы варьируется в зависимости от того, в какой части страны вы живете.

Например, — В Атланте, например, затраты на рабочую силу для установки плиты площадью 400 квадратных футов колеблются от 1,57 до 1,64 доллара за квадратный фут.

В Сан-Франциско установка той же плиты будет стоить от 2,21 до 2,32 долларов за квадратный фут для рабочей силы.

Общая стоимость квадратного фута

Общая стоимость бетонного пола в гараже, включая бетон, рабочую силу, расходные материалы и оборудование, варьируется от региона к региону из-за географических переменных. Общая стоимость гаража площадью 400 квадратных футов в Сан-Франциско колеблется от 3,91 до 4,28 доллара за квадратный фут и от 3,26 до 3,60 доллара за квадратный фут в Атланте.

* Полы с покрытием

Верхняя отделка бетонного пола в гараже может быть выполнена разными способами, в зависимости от требований клиента. Для декоративного эпоксидного покрытия средняя стоимость покрытия пола площадью 400 квадратных футов в
составляет от 1,20 до 2,20 доллара за квадратный фут в Атланте, от 1,45 до 2 долларов.72 в Чикаго и от 1,57 до 2,97 долларов в Сан-Франциско, включая рабочую силу, материалы, принадлежности и уборку.

В зависимости от типа покрытия, предпочитаемого заказчиком, к средней стоимости бетона добавляется стоимость работ по нанесению покрытия.

Подробнее: Полированные бетонные полы — процедура изготовления и преимущества

.

Руководство по проектированию и детализации железобетонных перекрытий IS456: 2000

Были предприняты попытки проектирования и детализации руководств по проектированию и детализации железобетонных перекрытий в отношении глубины перекрытия, нагрузок на плиту, руководства по армированию для односторонних и двухсторонних плит согласно IS 456: 2000. присутствует здесь.

Ниже приведены рекомендации по проектированию и детализации перекрытий RCC:

Правила проектирования железобетонных перекрытий

a) Полезный пролет плиты:

Эффективный пролет плиты должен быть меньше двух

  1. L = пролет в свету + d (эффективная глубина)
  2. L = расстояние от центра до центра между опорами

б) Глубина плиты:

Глубина плиты зависит от изгибающего момента и критерия прогиба.глубину следа можно получить с помощью:

  • Эффективная глубина d = Пролет / ((L / d) Базовый x коэффициент модификации)
  • Для получения коэффициента модификации процентное содержание стали для сляба можно принять от 0,2 до 0,5%.
  • Эффективная глубина d двухсторонних плит также может быть принята с использованием п. 24.1, IS 456 при условии, что короткий пролет 2
Тип опоры Fe-250 Fe-415
Простая поддержка л / 35 л / 28
Постоянная опора л / 40 л / 32

Или можно использовать следующие правила большого пальца:

  • Односторонняя плита d = (L / 22) — (L / 28).
  • Двусторонняя плита с простой опорой d = (L / 20) — (L / 30)
  • Плита с двусторонним ограничением d = (L / 30) — (L / 32)

c) Нагрузка на плиту:

Нагрузка на плиту состоит из статической нагрузки, отделки пола и временной нагрузки. Нагрузки рассчитываются на единицу площади (нагрузка / м 2 ).

Статическая нагрузка = D x 25 кН / м 2 (где D — толщина плиты в м)

Отделка пола (предполагается) = 1-2 кН / м 2

Переменная нагрузка (принята как) = от 3 до 5 кН / м 2 (в зависимости от занятости здания)

Детализация требований к железобетонной плите согласно IS456: 2000

a) Номинальная крышка:

Для мягкого воздействия — 20 мм

Для средней экспозиции — 30 мм

Однако, если диаметр стержня не превышает 12 мм, крышка может быть уменьшена на 5 мм.Таким образом, для основной арматуры диаметром до 12 мм и для умеренного воздействия номинальное покрытие составляет 15 мм.

б) Минимальное армирование:

Арматура в любом направлении плиты должна быть не менее

  • 0,15% от общей площади поперечного сечения для стали Fe-250
  • 0,12% от общей площади поперечного сечения для стали Fe-415 и Fe-500.

c) Расстояние между стержнями:

Максимальное расстояние между стержнями не должно превышать

.

  • Основная сталь — 3д или 300 мм в зависимости от того, что меньше
  • Распределительная сталь –5d или 450 мм в зависимости от того, что меньше. Где «d» — эффективная глубина плиты.Примечание. Минимальное расстояние между полосами не должно быть меньше 75 мм (предпочтительно 100 мм), хотя код не рекомендует никаких значений.

d) Максимальный диаметр стержня:

Максимальный диаметр стержня в плите не должен превышать D / 8, где D — общая толщина плиты.

Подробнее:

Основы проектирования железобетонных перекрытий

Виды конструктивных и конструктивных ошибок в строительстве и их предотвращение

Причины чрезмерных прогибов железобетонных плит

Типы экономичных систем перекрытий железобетонных зданий

.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

  1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
  2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
  3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

    Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится вверху и внизу страницы), отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com — Дэниел Фридман .

Детализация армирования железобетонных плит

Детализация арматуры плиты выполняется в зависимости от условий ее опоры. Плита может опираться на стены, балки или колонны. Плита, поддерживаемая непосредственно колоннами, называется плоской плитой.

Плита, поддерживаемая с двух сторон и изгиб которой происходит преимущественно только в одном направлении, называется односторонней плитой. С другой стороны, когда плита поддерживается со всех четырех сторон и изгиб происходит в двух направлениях, это называется двухсторонней плитой.

Плиты, у которых отношение большей длины к меньшей длине (L y / L x ) больше 2, называется односторонней плитой, иначе как двухсторонней плитой. С одной стороны, основная арматура плиты параллельна более короткому направлению, а арматура, параллельная более длинному направлению, называется распределительной сталью. В двухстороннем варианте основное армирование плиты обеспечивается в обоих направлениях.

Плиты могут быть просто опорными, непрерывными или консольными. В двухсторонней плите углы могут удерживаться ограничителями или могут подниматься вверх.В углах требуется дополнительное усиление кручения, когда оно удерживается от подъема, как показано на рисунке 1.

Толщина плиты определяется на основе отношения пролета к глубине, указанного в IS456-2000. Минимальное армирование составляет 0,12% для стержней HYSD и 0,15% для стержней из мягкой стали. Диаметр стержня, обычно используемого для изготовления плит, составляет: 6 мм, 8 мм, 10 мм, 12 мм и 16 мм.

Максимальный диаметр стержня , используемого в плите, не должен превышать 1/8 общей толщины плиты.Максимальное расстояние между главной балкой ограничено трехкратной эффективной глубиной или 300 мм, в зависимости от того, что меньше. Для распределительных стержней максимальное расстояние указано как 5-кратная эффективная глубина или 450 мм, в зависимости от того, что меньше.

Минимальное прозрачное покрытие арматуры в плите зависит от критериев долговечности, и это указано в IS 456-200. Обычно для основных усилителей предусмотрено покрытие от 15 до 20 мм. Альтернативные основные стержни могут быть изогнуты рядом с опорой или могут быть согнуты на 180 0 на краю, а затем расширены вверху внутри плиты, как показано на рис.1. Сворачивание и проворачивание стержней и показано на рис. 2.

Торсионная арматура должна быть предусмотрена в любом углу, где плита просто поддерживается обоими краями, встречающимися в этом углу, и предотвращается ее подъем, если только последствия растрескивания не являются незначительными. Он должен состоять из верхней и нижней арматуры, каждый со слоем стержней, размещенных параллельно сторонам плиты и выступающих от краев на минимальное расстояние в одну пятую меньшего пролета.

Площадь арматуры на единицу ширины в каждом из этих четырех слоев должна составлять три четверти площади, необходимой для максимального момента в середине пролета на единицу ширины в плите.

Усиление кручения, равное половине описанного выше, должно быть предусмотрено в углу, содержащем кромки, только над одной из которых плита является непрерывной. Требуемое усиление кручения показано на рис. 3 ниже.

На чертеже, показывающем детализацию арматуры, есть план, показывающий типичное армирование как по направлению, так и по высоте в разрезе.Типовая детализация плиты показана на рисунках 4 и 5.

Рис.4: перекрытие перекрытия в одном направлении (одностороннее перекрытие)

Рис.5: Перекрытие перекрытия в двух направлениях (двухсторонняя плита)

Подробнее:

Руководство по проектированию и детализации железобетонных перекрытий IS456: 2000

Что такое метод ребрирования в железобетонных конструкциях?

Коррозия стальной арматуры в бетоне — причины и защита

Калькулятор арматуры — площади с разным диаметром и количеством стержней

.

Смотрите также

  • Как герметизировать печную трубу на крыше
  • Как вывести ос на даче под крышей
  • Праймер на крышу как наносить
  • Как использовать дождевую воду с крыши
  • Как закрепить трубу на крыше чтобы не упала
  • Как починить крышу шиферную
  • Как поднимать шифер на крышу
  • Как клеить рубероид на крышу гаража
  • Как поднять крышу в старом частном доме на три камня
  • Как затянуть крышу пленкой самому
  • Как отогнать голубей с крыши

виды конструкций и описание, этапы монтажа

Строительство современных гаражей не обходится без использования перекрытий. Конструктивный элемент принимает на себя значительную нагрузку и предотвращает разрушение кровли. На этапе сооружения перекрытия крыши в гараже необходимо выбрать подходящую разновидность и соблюсти нюансы монтажа.

Содержание

  • 1 Что такое плита перекрытия?
  • 2 Виды перекрытий
    • 2. 1 Шифер
    • 2.2 Металлочерепица, профнастил
    • 2.3 Битумная черепица
  • 3 Разновидности кровельных конструкций
    • 3.1 Односкатная крыша с уклоном
    • 3.2 Двускатная крыша
    • 3.3 Мансардная крыша
    • 3.4 Крыша в три и четыре ската
  • 4 Как правильно перекрыть крышу гаража своими руками?
  • 5 Технология перекрытия без применения плит?
  • 6 Монтаж крыши при помощи двутавровых балок
    • 6.1 Из деревянного бруса
  • 7 Какой материал выбрать в качестве финишного кровельного покрытия
  • 8 Необходимо ли выполнять гидроизоляцию крыши?

Что такое плита перекрытия?

Плиты перекрытия представляют собой горизонтальные конструкции, которые выполняют функцию перегородки между верхним этажом постройки и крышей. Конструкция используется в качестве диафрагмы жесткости, поскольку обеспечивает устойчивость здания и воспринимает нагрузку.

Виды перекрытий

Существует несколько разновидностей перекрытий, которые отличаются материалом, способом изготовления, размерами и прочими техническими свойствами. При выборе необходимо учитывать индивидуальные предпочтения, конструктивные особенности гаража, финансовые возможности и планируемый показатель нагрузки.

Шифер

Несмотря на обилие современных стройматериалов, классический асбоцементный шифер не утрачивает своей востребованности. Материал ценится благодаря следующим преимуществам:

  • доступная стоимость;
  • возможность монтажа без использования специализированного оборудования;
  • высокий показатель стойкости к статической нагрузке;
  • устойчивость к негативному воздействию;
  • простота обработки.

Шифер подходит для применения стандартных односкатных и двускатных крыш, шатровой и вальмовой четырехскатной кровли. Единственным недостатком материала является большая масса.

Металлочерепица, профнастил

Такие материалы, как металлочерепица и профнастил, подходят для использования в качестве перекрытия и одновременно служат кровельным покрытием. Главным достоинством материалов является декоративный внешний вид. Цветовое разнообразие позволяет выбрать подходящий вариант с учетом любых требований.

Применение профлиста и металлочерепицы не требует дополнительного усиления возведенной стропильной системы, фундамента и прочих строительных конструкций. Кроме того, материалы обладают оптимальным соотношением стоимости и долговечности. При условии правильной установки кровля прослужит без необходимости замены в течение нескольких десятилетий.

Битумная черепица

Битумная разновидность черепицы изготавливается в виде мягких пластин, состоящих из нескольких слоев общей толщиной 3-5 мм. Основой черепицы является стеклохолст, обработанный полимерно-битумным составом. Наружная сторона материала покрывается каменной крошкой, которая выполняет защитную функцию и влияет на декоративные характеристики. Внутренняя сторона черепицы покрыта пленкой и клеевым слоем.

Разновидности кровельных конструкций

На гараже допускается сооружать различные виды кровли. На этапе разработки проектной документации требуется определить подходящий материал, количество наклонов и прочие требования.

Односкатная крыша с уклоном

Односкатные крыши отличаются незатейливой формой и простотой линий. Кровля состоит из одной скатной плоскости, сформированной стропильной конструкцией. Края стропильных ног имеют прочные опорные элементы, поэтому данная разновидность относится к числу наклонных. Несмотря на простое устройство, односкатные крыши представлены в разных категориях и видах. Кровля может быть утепленной, дополненной чердачным пространством и т. д.

Двускатная крыша

Вариант двускатной крыши является наиболее распространенным. Конструкция состоит из двух скатов, наклоненных в разные стороны к наружным стенам. Элементы стропильной системы опираются друг на друга. Пары стропил скрепляются при помощи обрешетки.

Двускатная кровля содержит минимальное количество соединений, стыков и ребер, что обеспечивает быстрый и простой монтаж. Покрытие создает равномерную нагрузку на несущие элементы сооружения и обладает продолжительным периодом эксплуатации.

Мансардная крыша

Использование мансардной крыши позволяет задействовать максимально возможную площадь, придать зданию оригинальный внешний вид и сократить потери тепла через кровлю. Расположенная над перекрытием мансарда выполняет функцию чердачного помещения. На сооружение мансарды не требуются большие финансовые затраты, поскольку возведение обойдется дешевле, чем пристраивание к гаражу дополнительного помещения с целью увеличения пространства.

Крыша в три и четыре ската

Крыша с большим количеством скатов выглядит более компактной по сравнению с классическими вариантами. Несмотря на сложную конструкцию, соорудить данный вариант для небольшого гаража не составляет особой сложности. Кровля с тремя или четырьмя наклонными скатами может быть дополнена различными элементами, включая слуховое окно и чердак.

Как правильно перекрыть крышу гаража своими руками?

Процесс перекрытия гаражной крыши при помощи плит выполняется в несколько этапов. В том числе:

  1. На несущие опорные элементы выкладывается бетонная смесь толщиной от 20 мм.
  2. Плита перекрытия в горизонтальном положении поднимается на требуемую высоту.
  3. Регулируется подходящее расположение плиты, после чего она фиксируется на опорах.

Чтобы плита надежно закрепилась на месте, необходимо оставить минимальное расстояние 50 мм до стены по длинной стороне. Ширина опоры с короткой стороны должна быть больше 150 мм. В случае использование нескольких плит для просторного помещения, между ними нельзя оставлять промежуток.

Технология перекрытия без применения плит?

Современное строительство предполагает возможность перекрытия без использования стандартных плит. В качестве альтернативы можно применять двутавр или древесный брус. Монтаж различных конструкций имеет свои нюансы.

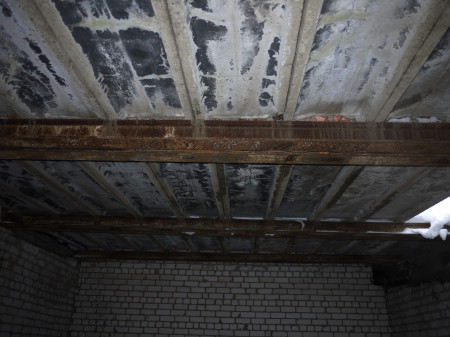

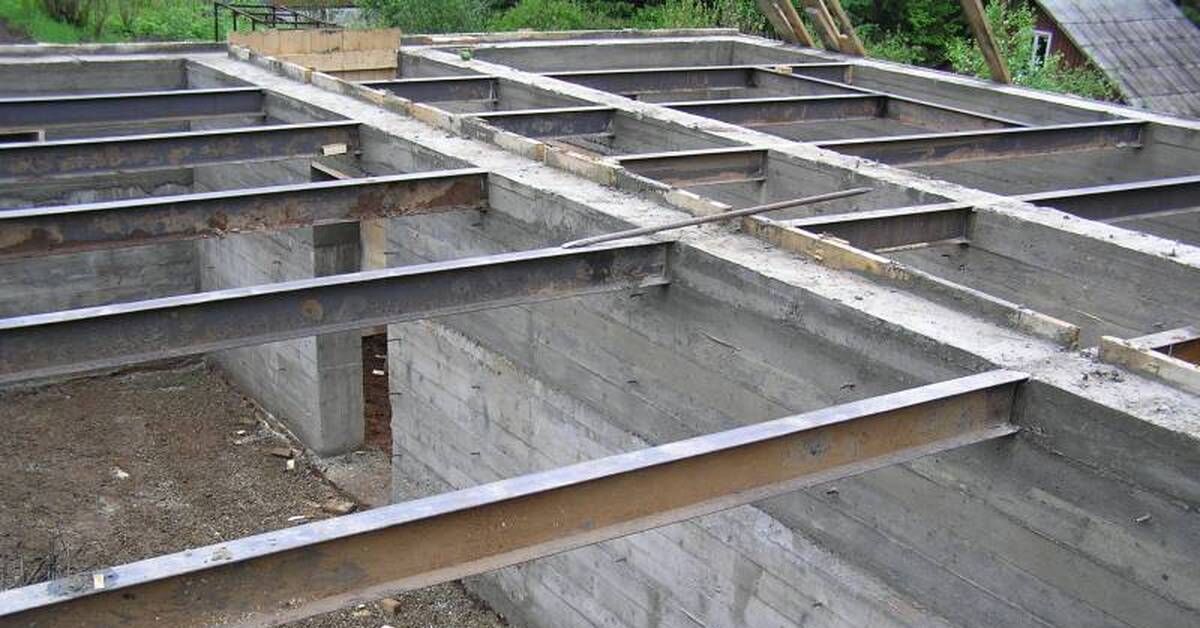

Монтаж крыши при помощи двутавровых балок

Под двутавром понимается металлопрофиль, выполненный из углеродистой стали. Балка в форме буквы Н фиксируется на опорах, роль которых играют колонны и несущие стены. Стыковка нескольких двутавровых балок выполняется одним из следующих способов:

  • сваркой фрезерованных торцов;
  • при помощи фланцев;
  • накладками со сварными соединениями.

Из деревянного бруса

Используя в качестве перекрытия деревянные брусья, необходимо подготовить для них надежное основание. Если отсутствует подпорка, то стропила нужно организовывать на промежуточной стене по принципу висячих. При наличии опоры стропила допускается размещать на балке без применения дополнительных конструктивных элементов. Деревянные стропила можно скрепить между собой и поднять на крышу в готовом состоянии либо соединять их на месте окончательного расположения.

Какой материал выбрать в качестве финишного кровельного покрытия

Выбор финишного покрытия для гаражной крыши зависит от ряда факторов. Важно учесть не только технические параметры, но и собственные требования к внешнему виду и монтажу кровли. Наиболее распространенными вариантами являются:

  1. Керамическая черепица. Материал устойчив к коррозии и температурным перепадам, но отличается высокой стоимостью.
  2. Ондулин. Покрытие ценится за практичность и длительный срок службы. Цветовое разнообразие ондулина позволяет выбрать подходящий по дизайну вариант.
  3. Профнастил. Листы металла ценятся за простоту монтажа и наличие полимерного покрытия, обеспечивающего защиту от климатических воздействий.
  4. Рубероид. Рулонный материал часто используется для обустройства плоской разновидности крыши. Покрытие очень дешевое и долговечное, но имеет неэстетичный внешний вид.
  5. Поликарбонат. Материал подходит для обустройства кровли на гаражах открытого типа. Поликарбонат легко сгибается, обладает устойчивостью к повреждениям и длительным сроком службы.

Необходимо ли выполнять гидроизоляцию крыши?

Потребность в дополнительной гидроизоляции гаража зависит от выбранного типа кровельного покрытия. Если материал не в полной мере защищает помещение от проникающей влаги, рекомендуется поверх перекрытия уложить дополнительный гидроизоляционный слой. Наличие гидроизоляции определяется на этапе подготовки проектной документации и составления наглядных чертежей.

Бетонная плита перекрытия гаража — конструкция, толщина и стоимость

🕑 Время чтения: 1 минута

Процесс возведения плиты перекрытия гаража включает в себя подготовку основания, монтаж опалубки, размещение арматуры, заливку, уплотнение, отделку и отверждение бетона плита.

Рис. 1: Готовая бетонная плита пола гаража.

В этой статье мы обсуждаем процесс строительства, толщину и стоимость плиты перекрытия гаража.

Состав:

  • Устройство перекрытия гаража
    • 1. Подготовка основания
    • 2. Возвращение кремни
    • 3. Расположение арматуры
    • 4. Размещение бетонного
    • 5. Отделка гаражного пола
    • 6. Керлинг с плитой гаража
  • толщина. перекрытия гаража
  • Стоимость квадратного фута перекрытия гаража
    • 1. Затраты на бетон
    • 2. Затраты на оплату труда
    • Общая стоимость квадратного фута
    • * Полы с покрытием

Строительство плиты пола гаража

1. Подготовка основания

Важно иметь прочное и ровное основание для укладки плиты пола гаража. Неровное или рыхлое основание заставит плиту прогибаться и образовывать трещины. Если необходимо засыпать базовый грунт, необходимо обеспечить надлежащее уплотнение, чтобы избежать неравномерной осадки.

Хорошо иметь на грунте бетонное основание толщиной 40 мм, на которое можно поместить арматуру. Плита толщиной 6 дюймов весит всего около 75 фунтов на квадратный фут, а динамические нагрузки (автомобили) не превышают 50 фунтов на квадратный фут в гараже. Общая максимальная нагрузка, приходящаяся на плиту гаража, составляет 125 фунтов на квадратный фут. Даже почва низкого стандарта, такая как ил или глина, легко выдерживает 400 фунтов на квадратный фут.

2. Монтаж опалубки

Опалубка должна выдерживать строительные нагрузки, такие как давление свежего бетона и вес рабочих и операторов и их машин. Руководство по опалубке для бетона ACI 347-04 необходимо соблюдать при проектировании опалубки.

3. Размещение арматуры

Арматурная сталь, используемая в перекрытии, используется в минимальном количестве, так как плита перекрытия полностью опирается на землю. Требование к стали в плите перекрытия состоит в том, чтобы просто удерживать плиту на месте и избегать трещин.

Рис. 2: Размещение арматуры для плиты пола гаража.

4. Укладка бетона

IRC требует, чтобы плиты были построены из бетона с прочностью на сжатие от 2500 до 3500 фунтов на квадратный дюйм, в зависимости от климата. ACI идет дальше и рекомендует бетон с давлением 4500 фунтов на квадратный дюйм для перекрытий гаражей. Чтобы достичь этой прочности, водоцементное отношение должно поддерживаться на уровне 0,5 или меньше, как правило, около 5-дюймовой осадки бетона.

Бетон заливается в течение 90 минут после смешивания с водой. Ручной вибратор используется для обеспечения надлежащего уплотнения и удаления лишней воды из бетонной плиты.

5. Отделка пола гаража

На рынке имеется множество покрытий для пола, которые используются в гаражах. Самые популярные из них —

  1. Эпоксидная смола для пола в гараже
  2. Краска для пола в гараже
  3. Коврики для пола в гараже
  4. Плитка для пола в гараже
  5. Полированный бетонный пол.

Рис. 3: Отделка бетонной плиты пола гаража.

6. Отверждение плит пола гаража

Методы отверждения плит, такие как отверждение водой; заливают бетон; Для обеспечения надлежащего отверждения плиты пола гаража используется распылитель или распылитель тумана.

Толщина плиты перекрытия гаража

Толщина плиты перекрытия гаража зависит от многих факторов, таких как виды нагрузок, воздействующих на плиту, климатические условия, расчетный состав бетона и пролет бетона.

Стандартная толщина плиты перекрытия гаража, используемая во всем мире, составляет 6 дюймов. В зависимости от типа нагрузки, воздействующей на плиту, толщина варьируется:

  1. Легкие нагрузки — Для одного-двух легковых автомобилей или грузовиков толщина бетона должна быть не менее четырех дюймов.
  2. Средние нагрузки — Если гараж используется для транспортных средств среднего размера и/или средних и тяжелых грузовиков, толщина бетона должна составлять шесть дюймов.
  3. Тяжелые грузы – Если пол вашего гаража будет подвергаться постоянному движению тяжелых транспортных средств, рекомендуется укладывать бетон толщиной от шести до восьми дюймов. Кроме того, пол также должен быть обработан и герметизирован должным образом, чтобы тяжелые грузы, такие как большие грузовики, не вызывали растрескивания бетона.

Стоимость квадратного фута перекрытия гаража

Средняя стоимость устройства плиты пола гаража зависит от многих переменных, таких как размер гаража, толщина плиты, тип отделки пола и местные расценки на рабочую силу.

Стоимость плиты перекрытия гаража делится на стоимость бетона и стоимость рабочей силы, а также стоимость дополнительного покрытия.

1. Стоимость бетона

Стоимость бетона для плитного пола гаража включает доставку бетона и любые излишки материалов в результате отходов. Сюда не входят оплата труда, расходных материалов, таких как арматурный стержень или разрешение на строительство. Согласно нынешним рыночным ценам, средняя стоимость бетона для плиты площадью 400 квадратных футов, типичного размера для гаража на две машины, колеблется от 583 до 637 долларов или от 1,46 до 1,59 долларов.за квадратный фут.

2. Затраты на рабочую силу

Для плиты площадью 400 квадратных футов человеко-часы, необходимые для отделки бетонной плиты гаража на две машины, составляют около 13 часов. Стоимость оплаты труда варьируется в зависимости от части страны, в которой вы живете.

Например — Например, в Атланте стоимость рабочей силы для установки плиты площадью 400 квадратных футов колеблется от 1,57 до 1,64 доллара за квадратный фут.

В Сан-Франциско установка такой же плиты будет стоить от 2,21 до 2,32 долларов за квадратный фут рабочей силы.

Общая стоимость за квадратный фут

Общая стоимость бетонного пола гаража, включая бетон, рабочую силу, расходные материалы и оборудование, варьируется от региона к региону из-за географических переменных. Общая стоимость пола гаража площадью 400 квадратных футов в Сан-Франциско колеблется от 3,91 до 4,28 долларов за квадратный фут и от 3,26 до 3,60 долларов за квадратный фут в Атланте.

* Полы с покрытием

Верхнюю отделку бетонного пола гаража можно выполнить разными способами, в зависимости от требований клиента. Для декоративного эпоксидного покрытия 9Средняя стоимость 0058 для покрытия пола площадью 400 квадратных футов колеблется от 1,20 до 2,20 долларов за квадратный фут в Атланте, от 1,45 до 2,72 долларов в Чикаго и от 1,57 до 2,97 долларов в Сан-Франциско, включая работу, материалы, расходные материалы и уборку.

В зависимости от выбранного клиентом типа покрытия стоимость работ по нанесению покрытия добавляется к средней стоимости бетона.

Подробнее: Полированные бетонные полы – Процедура изготовления и преимущества

Износ бетонного пола и плиты крыши

СТАТЬЯ

Бетонные полы и кровельные плиты распространены в промышленных зданиях и гаражах.

При неправильном уходе может произойти преждевременный износ, что приведет к отрыву кусков бетона на нижней стороне плиты от остальной части плиты. Это создает угрозу безопасности падающего предмета и подвергает плиту риску обрушения.

Основная причина износа

Инфильтрация воды является основной причиной износа большинства бетонных плит. Воздушные пустоты и трещины в бетоне позволяют влаге проникать в бетон и потенциально достигать арматурных стержней или проволоки в бетоне, вызывая их коррозию. По мере коррозии арматурная сталь расширяется и оказывает давление на окружающий бетон, вызывая растрескивание бетона, то есть куски бетона вблизи поверхности плиты отрываются от остальной части плиты. Коррозия арматурной стали и отколовшийся бетон снижают несущую способность плиты.

Проникновение воды может произойти из-за протечки пола или отделки крыши, покрывающей бетонную плиту. Плиты гаражей особенно подвержены износу, часто им не хватает отделки, чтобы обеспечить начальную линию защиты от проникновения воды. Дорожная соль, смешанная с водой, и снег, капающий с припаркованных автомобилей в зимние месяцы, также могут ускорить износ.

На что обратить внимание

Повреждение бетонной плиты может быть трудно обнаружить, когда плиты скрыты, например, над подвесными потолками. Ищите водяные пятна и пятна ржавчины на потолочной плитке и других покрытиях, которые скрывают плиты, как признак того, что может потребоваться дальнейшее расследование, например, удаление плитки, чтобы открыть плиту для обзора.

Плиты, выставленные на обозрение с нижней стороны, часто имеют признаки износа. Высолы (отложения белой соли на бетонных поверхностях), пятна ржавчины и отколотые куски бетона — явные признаки того, что ваша плита изнашивается. В дополнение к ремонту изношенной плиты важно устранить любые проблемы с источником, которые могли вызвать повреждение, такие как протечки пола и отделки крыши.

Упреждающая защита/смягчение последствий

Существуют шаги, которые можно предпринять для защиты бетонных полов и плит крыши от преждевременного износа, в том числе:

  • Они могут быть покрыты гидрофобным герметиком или непроницаемой мембраной, если это возможно, чтобы предотвратить проникновение воды в плиту.
