Плита для крыши гаража: Чем покрыть крышу гаража из бетонных плит

виды конструкций и описание, этапы монтажа

Строительство современных гаражей не обходится без использования перекрытий. Конструктивный элемент принимает на себя значительную нагрузку и предотвращает разрушение кровли. На этапе сооружения перекрытия крыши в гараже необходимо выбрать подходящую разновидность и соблюсти нюансы монтажа.

Содержание

• 1 Что такое плита перекрытия?
• 2 Виды перекрытий
  • 2.1 Шифер
  • 2.2 Металлочерепица, профнастил
  • 2.3 Битумная черепица
• 3 Разновидности кровельных конструкций
  • 3.1 Односкатная крыша с уклоном
  • 3.2 Двускатная крыша
  • 3.3 Мансардная крыша
  • 3.4 Крыша в три и четыре ската
• 4 Как правильно перекрыть крышу гаража своими руками?
• 5 Технология перекрытия без применения плит?
• 6 Монтаж крыши при помощи двутавровых балок
  • 6.1 Из деревянного бруса
• 7 Какой материал выбрать в качестве финишного кровельного покрытия
• 8 Необходимо ли выполнять гидроизоляцию крыши?

Что такое плита перекрытия?

Плиты перекрытия представляют собой горизонтальные конструкции, которые выполняют функцию перегородки между верхним этажом постройки и крышей. Конструкция используется в качестве диафрагмы жесткости, поскольку обеспечивает устойчивость здания и воспринимает нагрузку.

Виды перекрытий

Существует несколько разновидностей перекрытий, которые отличаются материалом, способом изготовления, размерами и прочими техническими свойствами. При выборе необходимо учитывать индивидуальные предпочтения, конструктивные особенности гаража, финансовые возможности и планируемый показатель нагрузки.

Шифер

Несмотря на обилие современных стройматериалов, классический асбоцементный шифер не утрачивает своей востребованности. Материал ценится благодаря следующим преимуществам:

• доступная стоимость;
• возможность монтажа без использования специализированного оборудования;
• высокий показатель стойкости к статической нагрузке;
• устойчивость к негативному воздействию;
• простота обработки.

Шифер подходит для применения стандартных односкатных и двускатных крыш, шатровой и вальмовой четырехскатной кровли. Единственным недостатком материала является большая масса.

Металлочерепица, профнастил

Такие материалы, как металлочерепица и профнастил, подходят для использования в качестве перекрытия и одновременно служат кровельным покрытием. Главным достоинством материалов является декоративный внешний вид. Цветовое разнообразие позволяет выбрать подходящий вариант с учетом любых требований.

Применение профлиста и металлочерепицы не требует дополнительного усиления возведенной стропильной системы, фундамента и прочих строительных конструкций. Кроме того, материалы обладают оптимальным соотношением стоимости и долговечности. При условии правильной установки кровля прослужит без необходимости замены в течение нескольких десятилетий.

Битумная черепица

Битумная разновидность черепицы изготавливается в виде мягких пластин, состоящих из нескольких слоев общей толщиной 3-5 мм. Основой черепицы является стеклохолст, обработанный полимерно-битумным составом. Наружная сторона материала покрывается каменной крошкой, которая выполняет защитную функцию и влияет на декоративные характеристики. Внутренняя сторона черепицы покрыта пленкой и клеевым слоем.

Разновидности кровельных конструкций

На гараже допускается сооружать различные виды кровли. На этапе разработки проектной документации требуется определить подходящий материал, количество наклонов и прочие требования.

Односкатная крыша с уклоном

Односкатные крыши отличаются незатейливой формой и простотой линий. Кровля состоит из одной скатной плоскости, сформированной стропильной конструкцией. Края стропильных ног имеют прочные опорные элементы, поэтому данная разновидность относится к числу наклонных. Несмотря на простое устройство, односкатные крыши представлены в разных категориях и видах. Кровля может быть утепленной, дополненной чердачным пространством и т. д.

Двускатная крыша

Вариант двускатной крыши является наиболее распространенным. Конструкция состоит из двух скатов, наклоненных в разные стороны к наружным стенам. Элементы стропильной системы опираются друг на друга. Пары стропил скрепляются при помощи обрешетки.

Двускатная кровля содержит минимальное количество соединений, стыков и ребер, что обеспечивает быстрый и простой монтаж. Покрытие создает равномерную нагрузку на несущие элементы сооружения и обладает продолжительным периодом эксплуатации.

Мансардная крыша

Использование мансардной крыши позволяет задействовать максимально возможную площадь, придать зданию оригинальный внешний вид и сократить потери тепла через кровлю. Расположенная над перекрытием мансарда выполняет функцию чердачного помещения. На сооружение мансарды не требуются большие финансовые затраты, поскольку возведение обойдется дешевле, чем пристраивание к гаражу дополнительного помещения с целью увеличения пространства.

Крыша в три и четыре ската

Крыша с большим количеством скатов выглядит более компактной по сравнению с классическими вариантами. Несмотря на сложную конструкцию, соорудить данный вариант для небольшого гаража не составляет особой сложности. Кровля с тремя или четырьмя наклонными скатами может быть дополнена различными элементами, включая слуховое окно и чердак.

Как правильно перекрыть крышу гаража своими руками?

Процесс перекрытия гаражной крыши при помощи плит выполняется в несколько этапов. В том числе:

1. На несущие опорные элементы выкладывается бетонная смесь толщиной от 20 мм.
2. Плита перекрытия в горизонтальном положении поднимается на требуемую высоту.
3. Регулируется подходящее расположение плиты, после чего она фиксируется на опорах.

Чтобы плита надежно закрепилась на месте, необходимо оставить минимальное расстояние 50 мм до стены по длинной стороне. Ширина опоры с короткой стороны должна быть больше 150 мм. В случае использование нескольких плит для просторного помещения, между ними нельзя оставлять промежуток.

Технология перекрытия без применения плит?

Современное строительство предполагает возможность перекрытия без использования стандартных плит. В качестве альтернативы можно применять двутавр или древесный брус. Монтаж различных конструкций имеет свои нюансы.

Монтаж крыши при помощи двутавровых балок

Под двутавром понимается металлопрофиль, выполненный из углеродистой стали. Балка в форме буквы Н фиксируется на опорах, роль которых играют колонны и несущие стены. Стыковка нескольких двутавровых балок выполняется одним из следующих способов:

• сваркой фрезерованных торцов;
• при помощи фланцев;
• накладками со сварными соединениями.

Из деревянного бруса

Используя в качестве перекрытия деревянные брусья, необходимо подготовить для них надежное основание. Если отсутствует подпорка, то стропила нужно организовывать на промежуточной стене по принципу висячих. При наличии опоры стропила допускается размещать на балке без применения дополнительных конструктивных элементов. Деревянные стропила можно скрепить между собой и поднять на крышу в готовом состоянии либо соединять их на месте окончательного расположения.

Какой материал выбрать в качестве финишного кровельного покрытия

Выбор финишного покрытия для гаражной крыши зависит от ряда факторов. Важно учесть не только технические параметры, но и собственные требования к внешнему виду и монтажу кровли. Наиболее распространенными вариантами являются:

1. Керамическая черепица. Материал устойчив к коррозии и температурным перепадам, но отличается высокой стоимостью.
2. Ондулин. Покрытие ценится за практичность и длительный срок службы. Цветовое разнообразие ондулина позволяет выбрать подходящий по дизайну вариант.
3. Профнастил. Листы металла ценятся за простоту монтажа и наличие полимерного покрытия, обеспечивающего защиту от климатических воздействий.
4. Рубероид. Рулонный материал часто используется для обустройства плоской разновидности крыши. Покрытие очень дешевое и долговечное, но имеет неэстетичный внешний вид.
5. Поликарбонат. Материал подходит для обустройства кровли на гаражах открытого типа. Поликарбонат легко сгибается, обладает устойчивостью к повреждениям и длительным сроком службы.

Необходимо ли выполнять гидроизоляцию крыши?

Потребность в дополнительной гидроизоляции гаража зависит от выбранного типа кровельного покрытия. Если материал не в полной мере защищает помещение от проникающей влаги, рекомендуется поверх перекрытия уложить дополнительный гидроизоляционный слой. Наличие гидроизоляции определяется на этапе подготовки проектной документации и составления наглядных чертежей.

Монтаж плит перекрытия — как надо делать правильно

Доброго времени суток дорогие читатели!

На первый взгляд кажется, что осуществить монтаж плит перекрытия очень легко, но есть некоторые нюансы о которых лучше узнать сейчас, чтобы потом было меньше проблем.

В этой статье вы узнаете:

— Как монтировать ж/б круглопустотные плиты (ПК).

— Как правильно пробить люк (лаз) в ж/б круглопустотных плитах перекрытия, для чердачной лестницы? СМОТРИМ ВИДЕО НИЖЕ.

— Забиваем русты правильно. 44D08C

— Как перекрыть пол метра пустоты без плит (дешево и просто)?

— Что делать если круглопустотная плита треснула.

— Как перерубить круглопустоную плиту легко и быстро.

— Почему может лопнут плита.

— Как заделать торцы плит, чтобы не промерзала круглопустотная плита.

.

.

.

Разновидности плит с которым мы чаще всего работаем:

Плиты бывают – многопустотные панели, шатровые панели с ребрами по контуру в виде карниза (одна плита ложится на всю комнату) и ребристые предварительно напряженные плиты длина которых может быть от 9 до 15 метров.

Очень редко используем для перекрытия слоистые сплошные панели.

Монолитные ж/б перекрытия тоже редко используем (в основном для некратностей), так как это в два – три раза дороже, чем сборные многопустотные перекрытия и в несколько раз дольше по времени.

Плитами можно перекрыть этаж за один день, а монолитное перекрытие может затянутся на не определенный срок (выставь опалубку, повяжи арматуру, залей бетон, сними опалубку и тому подобное)

В этой статье мы рассмотрим плиты перекрытия самые распространенные и наиболее оптимальные – ж/б круглопустотные. Пустоты в плитах бывают разной формы овальные и неправильной формы:

Круглопустотные плиты перекрытия имеют некоторые преимущества по сравнению с другими плитами, а именно:

— Шумоизоляция за счет пустот.

— Относительно не большой вес.

— Дополнительная теплоизоляция за счет пустот и прочее.

.

.

.

Вы не поверите, но при помощи лома, болгарки и кулачка можно за 40 минут перерубить ж/б круглопустотную плиту поперек, шириной 1,2 метра. Вы скажете: “Зачем мне нужно рубить плиту, делать ее меньшей длины, если я могу заказать плиту любой длины?”.

Это конечно абсолютно правильно, но не всегда так бывает. Почти во всех домах, которые мы строили, приходилось кое – где подрезать хотя бы одну плиту.

К примеру, чтобы перекрыть эркер необходимо делать ж/б монолитное перекрытие над ним или подрезать круглопустотную плиту в форме трапеции.

Второй пример вырезать тот же люк в перекрытии, чтобы был лаз на чердак. Или просто необходимо уменьшить длину ж/б плиты.

Резюме: очень часто приходиться в ж/б перекрытии кое – где подрезать, прорезать и обрубать.

 .

 а) Рубим плиту поперек.

Итак нам необходимо сделать ж/б плиту немного короче. Плита лежит на подкладках на земле. Сверху плиты отмечаем мелом нужный нам размер. Сверху режим плиту большой болгаркой, диском по бетону.

Нюанс: обязательно отметка мела по плите должна совпадать с подкладкой под плитой (дальше будет понятнее).

Если к примеру необходимо отрезать пол метра от круглопустотной плиты, то мы отмечаем пол метра от края, но перед этим при выгрузке плиты на землю, мы заранее положили деревянную подкладку не на самый край, а тоже на пол метра от края

Если подкладка под плитой будет смещена дальше (не пол метра от края, а 600 мм), то бетон будет “зализываться” во время рубки плиты.

После того как мы прорезали по мелу болгаркой, бьем кулачком по трубам (пустотам) возле реза. Нужно бить не по ребру, а в трубу. С 3 – 4 удара вы пробьете трубу. И так пробиваем все трубы кулачком.

Как говорится в народной поговорке: “Лучше один раз увидеть, чем сто раз услышать и тысячу раз прочитать”, поэтому ниже в третьем разделе (как сделать люк в круглопустотной ж/б плите) вы увидите в видео как легко пробиваются ж/б плиты.

Затем, когда трубы пробиты бьем по ребру, только не сверху, а с боку. К тому времени скорее всего не нужный кусок плиты (пол метра) под своим весом просел и еще облегчил работу.

Когда трубы пробиты, ребра сбиты кулачком к делу приступает лом. Ломом пробиваем нижнюю часть трубы и добираемся до рабочей арматуры. Арматуру очищаем от бетона и перерезаем ее болгаркой с диском по металлу.

Рваный край плиты лучше всего “запаковать” забутовочным кирпичом  и замазать раствором, это укрепит его.

.

б) Рубим плиту вдоль.

В принципе отрубить плиту вдоль еще легче чем поперек. Единственное отличие заключается в том, что в длину рубить дольше так как плита может быть длиной и 6 метров в то время как поперек необходима прорезать всего 1,2  м -.1,5 м.

Принцип рубки плиты вдоль точно такой же как и поперек. Бьем  кулачком по верху плиты по трубе по всей длине.

Чтобы край плиты был более аккуратнее, можно сначала прорезать болгаркой, а потом бить по резу кулачком. Затем ломиком пробиваем низ трубы по всей длине.

По ходу рубки плиты будет попадаться сетка (гладкая арматура диаметром от 3 мм – до 8 мм) которую то же подрезаем болгаркой.

.

Вывод:

Плиты рубятся очень легко. Когда я первый раз рубил плиту, я не поверил своим глазам. Было очень легко и я стал сомневаться в прочности круглопустотных плит.

Но это не так, многопустотные плиты очень прочные, выдерживают 800 кг/м2. Прочность в круглопустотных плитах обеспечивается за счет: ребер, арматуры, принципа трупы и прочего.

.

.

.

В этом видео (см. выше), мы прорубили этот люк приблизительно минут за 50.

Нюанс: вырезать арматуру болгаркой нужно осторожно, так как арматура напряжена и она может зажать диск в болгарке. Лучше всего, арматуру болгаркой чуть – чуть не дорезать, а потом этот рез ударить ломом или кулачком.

Самый безопасный способ – это срезать арматуру в люке автогеном (резаком).

Чтобы контуры люка были не много по ровнее, можно прорезать его сначала болгаркой по периметру (сверху). На видео выше мы прорезали люк поперек труб в плите.

 .

Размеры люка для чердачной лестницы.

Люки для лестницы обычно пробиваем между двух плит, на стыке. Ширина и длина люка зависит от:

— Ширины плит перекрытия.

— Нагрузки которую будут испытывать прорезанные плиты. К примеру на эти прорезанные плиты будут опираться стойки крыши (будет давить крыша).

Если широкие питы, то и лючок можно сделать побольше. На видео выше ширина ж/б круглопустотных плит большая 1,5 метра.

Часто мы делаем люки 900 мм на 900 мм в плитах шириной 1,2 метра. То есть 450 мм прорезаем в одной плите и 450 мм в другой плите. Это размеры люка для приставных лестниц, но они очень не удобные. Так как всегда лестница для чердака будет хранится где-то рядом, в жилом помещении.

Лучше всего использовать чердачные лестницы складные, которые крепятся к крышке люка и складываются при закрывании люка.

Самые распространенные размеры для складных чердачных лестниц: 600 мм на 1200 мм; 700 мм на 1200 мм; 600 мм на 1300; 700 мм на 1300 мм; 700 мм на 1400 мм.

К примеру, если вы выбрали  чердачную лестницу складную размером 700 мм на 1400 мм, то очень ВАЖНО прорезать люк в плитах таким образам, чтобы длинная сторона люка (1400 мм) была вдоль плит, а не поперек.

.

.

.

Применяем этот способ, когда не получается перекрыть все не кратности плитами. Когда нет возможности приобрести плиты разной ширины. Когда не хочется рубить плиты перекрытия вдоль.

.

а) Самый лучший и простой способ.

При монтаже ж/б плит иногда возникают не кратности. То есть не удается полностью перекрыть все пространство дома, остаются дырки. Ниже рассмотрим как можно перекрыть пол метра без плит.

Итак, к примеру мы перекрываем первый этаж дома круглопустотными плитами. При раскладке плит у нас не хватает пол метра, чтобы полностью перекрыть этаж.

Когда мы монтируем первую плиту, то мы отступаем 250 мм от края внутренней стены. Далее монтируем остальные плиты.

Между последней плитой и внутренней стеной тоже не хватает 250 мм. Другими словами мы разделили наши пол метра не кратности пополам по 250 мм и сделали их с двух сторон (дырки между стеной и плитой по 250 мм).

Далее мы заполняем это пространство обычным шлакоблоком, тем же из которого выкладывали стены. Шлакоблок строим “тычком”:

 Шлакоблок не упадет, так как он упирается торцом (тычком) в плиту.

Нюанс: шлакоблок лучше всего строить дырками в бок, чтобы не снизу ни сверху не было дырок.

Далее строится наружная стена и она зажимает выпущены шлакоблок. Для тех кто сомневается в прочности такого перекрытия пространства скажу, что этот способ применяем уже не один год, все хорошо работает.

Если вы уж сильно переживает за прочность, то можете усилить это место (где напущен шлакоблок) когда будите делать стяжку пола. Для этого необходимо положить сверху напущенного шлакоблока кладочную сетку или связать сетку из арматуры диаметром 6 мм.

.

б) Второй способ более трудоемкий.

Так же можно разогнать плиты, то есть сделать небольшие равные расстояния между ними.

К примеру, чтобы перекрыть этаж нужно 10 плит и остается дырка 500 мм (пол метра). Мы монтируем первую плиту от края внутренней стены (чтобы не было зазора). Вторую плиту мы монтируем с небольшим отступом от первой 55 мм.

Десять плит – это девять стыков между ними. Делим 500 мм на 9 стыков получаем 55 мм расстояние между плитами.

Далее подвязываем опалубку (доску) снизу под этой дыркой между плитами. Укладываем в зазор между плитами арматуру и заливаем бетоном.

.

.

.

Очень часто, при монтировании плит перекрытия попадается лопнувшая плита. Происходит это чаще всего от неправильного складирования плит перекрытия или транспортировки.

На фото ниже вы видите как ни в коем случае нельзя складировать кругопустотные плиты перекрытия.

Все эти плиты полопались, а нижние в нескольких местах. Сделал фото по ближе

Много раз видел как плиты вроде бы сложены правильно, но прошла зима, основание под плитами раскисло середина плиты коснулась грунта и плита лопнула.

Чтобы плита не лопнула, необходимо внимательно отнестись к складированию плит в штабеля. Для этого необходимо под края первой плиты (нижней) сделать хорошее основание.

Желательно, чтобы плиты лежали по горизонту. Важно, чтобы первые подкладки под плитами были высокими, на случай если она начнет погружаться в грунт.

Ни в коем случае нельзя, чтобы середина плиты коснулась грунта, так как почти 100 %, что она лопнет и не одна, а и те, что сверху нее то же!

Следующие прокладки между плитами обычно делаются из деревянных реек. Здесь необходимо обратить внимание на три фактора:

а) Чтобы рейки были достаточной толщины, чтобы плиты не касались друг друга.

б) Чтобы деревянные рейки (прокладки) находились одна над другой ВЕРТИКАЛЬНО.

в) Прокладки укладываются от края плиты на 200 – 400 мм.

Высота штабеля с плитами на хорошем, твердом основании может достигать максимум 2,5 метра (8 – 10 рядов).

.

.

Если трещины на круглопустотных плита не очень большие, то в принципе ничего страшного. Почти на каждом доме, который мы стоили, монтировали треснувшие плиты.

Ниже рассмотрим варианты куда лучше всего смонтировать треснувшие плиты, чтобы на них давила минимальная нагрузка:

а) Если трещина на плите большая, то такую плиту мы обычно напускаем на капитальную (или наружную) стену миллиметров на 100 – 150.

Другими словами монтируем треснувшую плиту так, чтобы она опиралась на три стены, а именно торцы плиты опирались на капитальные стены и длинная сторона плиты тоже заходила и опиралась на капитальную стену.

Сверху треснутая плита прижимается выше стоящими стенами и получается вполне прочное перекрытие.

б) Также можно смонтировать треснувшую плиту, там где будет стоять под ней перегородка из кирпича. Другими словами треснувшая плита будет снизу подперта перегородкой.

в) Монтируем треснувшую плиту между хорошими, целыми плитами. Обращаем внимание, чтобы русты между треснувшей плитой и хорошей, были хорошо заделаны. Когда раствор в замках застынет перекрытие будет цельным.

г) Если вам не очень нравиться качество круглопустотных плит перекрытия (трещины) вы можете усилить стяжку по этим плитам. Стяжку можно сделать бетонной, с арматурой. Получится ж/б стяжка которая полностью разгрузит и усилит плиты перекрытия.

д) Можно смонтировать треснувшее плиты в тех местах где на них будет давить минимальная нагрузка. Например смонтировать треснувшую плиту на самый верх – чердачное перекрытие, там где на нее не будет давить или опираться круша (стойка и тому подобное).

е) Если плита сильно треснула образовав разрыв 4- 10 мм, то такую плиту лучше всего отрезать и сделать из нее короткую.

.

.

.

Русты – это стыки плит. Две плиты смонтированы рядом, друг к другу длинной стороной. Между ними находится руст:

Всегда нужно забивать русты раствором. Зачем забивать русты? Дело в том что круглопустотные плиты по бокам имеют замки, круглые утопленные ямочки фото ниже:

Когда эти углубления заполнены раствором, плиты сцепляются между собой и перекрытые становится одним целым. Благодаря замкам плиты жестко сцепляются друг с другом.

.

Как заделать бракованный руст.

Иногда попадаются бракованные круглопустотные плиты, с неправильными боками, (там где замки). При монтаже таких плит руст получается перевернут “вверх ногами”, то есть верх плит плотно прилегает друг к другу, а низ нет.

Заделать перевернутый руст очень легко. Для этого мы монтируем плиты с небольшим разбегом 20 – 30 мм друг от друга. Другими словами, чтобы верх плит (по длине) прилегал не плотно, а имел зазор 20 – 30 м.

Затем снизу под этим перевернутым рустом подвязываем доску на всю длину плит и сверху заливаем руст раствором. Раствор должен быть не совсем жидкий, но и не густой.

Благодаря тому, что у нас сверху между плитами небольшой зазор (20 – 30 мм), через него легко залить раствор в руст.

.

.

.

Очень важно при монтаже плит соблюдать технику безопасности!

Чаще всего монтируем плиты автокраном. Двигаем плиты (поправляем) до нужного положения ломом. За счет того, что плиты смонтированы на раствор они легко двигаются в течении 10 – 20 минут.

Опирание плит на стену желательно делать 120 – 150 мм.

Чтобы не бегать постоянно за раствором во время монтажа плит, мы монтируем первую плиту и на нее ставим краном корыто с раствором.  Оставшимся раствором в корыте забиваем русты между плитами.

.

.

.

а) Плиты опираются на наружную стену.

При опирании торца плиты на наружные стены его необходимо заделать для сохранения тепла.

Торцы плит можно заделать (запаковать) несколькими способами:

— Засунули минеральную вату в трубы плиты, на глубину 200 – 300 мм.

— Вставить бетонные пробки или залить легким бетоном, глубиной 120 – 250 мм.

— Вставить в трубу забутовочный кирпич на растворе и хорошо его замазать раствором. Лучше всего вставить в трубу полуторный забутовочный кирпич.

Бывает, что торец плиты подходит слишком близко к лицевому кирпич. Если нет утеплителя между лицевой кладкой и плитой и торцы пилы не “запакованы”, то плита может промерзнуть.

Резюме: мы заделываем торцы плит чаще всего забутовочным кирпичом.

.

Что делать если плита промерзла?

Было в нашей практике: смонтировали одну плиту близко к лицевому кирпичу и не заделали торец плиты. Плита промерзла и в доме покрылась льдом. Хозяин дома включил отопление и плита стала “плакать”.

Другими словами в доме тепло, а в пустоты плиты зашел мороз, перепад температур вызвал точку росы и плита постоянно мокрела.

Выход из этой ситуации очень простой – сверлим перфоратором все промерзшие трубы в плите снизу, возле наружной стены. В отверстие вставляем трубочку, направляя ее к наружной стене и задуваем в трубу немного монтажной пены.

То есть мы монтажной пеной задуваем трубы в плите возле торца, который опирается на наружную стену. Пены задуваем не много, приблизительно, чтобы получилась пробка 100 – 200 мм.

.

б) Плиты опираются на внутреннюю стену.

По требованиям в строительстве заделывают торцы плит, которые опираются на внутреннюю стену с третьего перекрытия и ниже.

К примеру дом двухэтажный, имеем три перекрытия:

— Перекрыт подвал плитами.

— Перекрыт первый этаж плита.

— Перекрыт второй этаж плитами.

Заделывать необходимо торцы плит которые смонтированы на подвале, чтобы пустоты плиты не разрушались от выше стоящей нагрузки.

Торцы круглопустотных плит, которые перекрывают первый и второй этаж заделывать не обязательно. Мы обычно заделываем все торцы плит, на всех этажах.

Можно залить торцы плит бетоном или заложить полуторным кирпичом:

Удобнее всего заделывать пустоты в плитах заранее, до монтажа, на земле.

.

Себе бы я сделал:

— Свой дом бы я перекрыл ж/б круглопустотными плитами.

— Плиту для эркера подрезал бы в форме трапеции.

— Для чердачной лестницы прорезал бы проем 700 на 1300 мм.

— Если не хватало бы плиты для перекрытия этажа (около 500 мм) напустил бы блок.

— Треснутые плиты напустил бы на стену.

— Качественно заделал бы все русты.

Бетонная плита перекрытия гаража — конструкция, толщина и стоимость

🕑 Время чтения: 1 минута

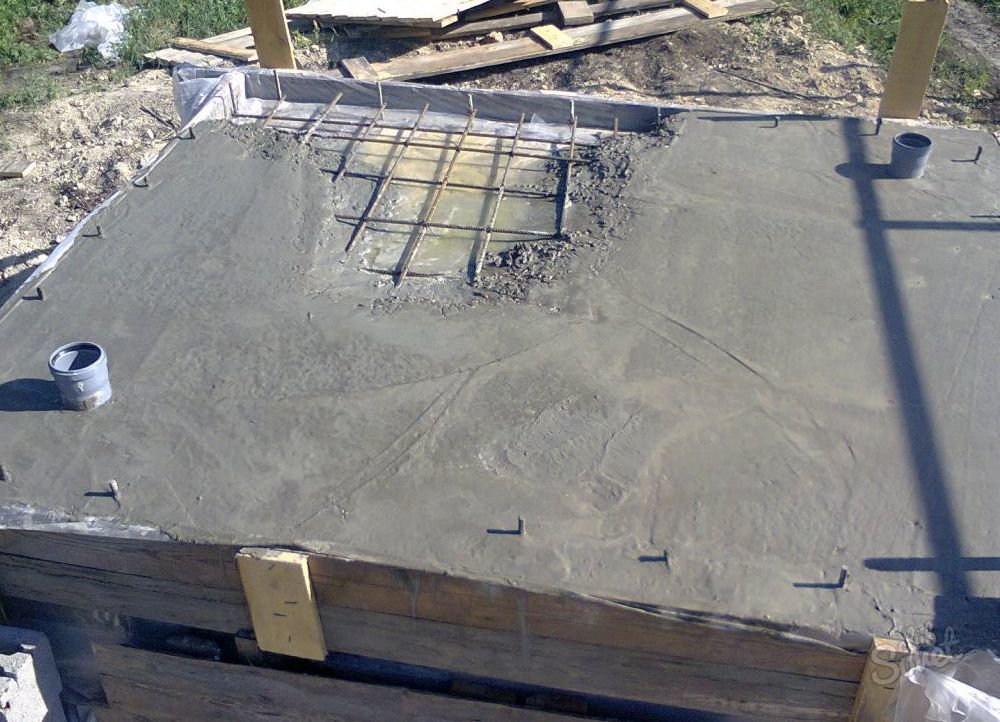

Процесс возведения плиты перекрытия гаража включает в себя подготовку основания, монтаж опалубки, размещение арматуры, заливку, уплотнение, отделку и отверждение бетона плита.

Рис. 1: Готовая бетонная плита пола гаража.

В этой статье мы обсуждаем процесс строительства, толщину и стоимость плиты перекрытия гаража.

Состав:

• Устройство перекрытия гаража
  • 1. Подготовка основания
  • 2. Возвращение кремни
  • 3. Размещение арматуры
  • 4. Размещение бетонного
  • 5. Отделка гаражного пола
  • 6. Керлинг гаражного пола
• . перекрытия гаража
• Стоимость квадратного фута перекрытия гаража
  • 1. Затраты на бетон
  • 2. Затраты на оплату труда
  • Общая стоимость квадратного фута
  • * Полы с покрытием

Строительство плиты пола гаража

1. Подготовка основания

Важно иметь прочное и ровное основание для укладки плиты пола гаража. Неровное или рыхлое основание заставит плиту прогибаться и образовывать трещины. Если необходимо засыпать базовый грунт, необходимо обеспечить надлежащее уплотнение, чтобы избежать неравномерной осадки.

Хорошо иметь на грунте бетонное основание толщиной 40 мм, на которое можно поместить арматуру. Плита толщиной 6 дюймов весит всего около 75 фунтов на квадратный фут, а динамические нагрузки (автомобили) не превышают 50 фунтов на квадратный фут в гараже. Общая максимальная нагрузка, приходящаяся на плиту гаража, составляет 125 фунтов на квадратный фут. Даже почва низкого стандарта, такая как ил или глина, легко выдерживает 400 фунтов на квадратный фут.

2. Монтаж опалубки

Опалубка должна выдерживать строительные нагрузки, такие как давление свежего бетона и вес рабочих и операторов и их машин. Руководство по опалубке для бетона ACI 347-04 необходимо соблюдать при проектировании опалубки.

3. Размещение арматуры

Арматурная сталь, используемая в перекрытии, используется в минимальном количестве, так как плита перекрытия полностью опирается на землю. Требование к стали в плите перекрытия состоит в том, чтобы просто удерживать плиту на месте и избегать трещин.

Рис. 2: Размещение арматуры для плиты пола гаража.

4. Укладка бетона

IRC требует, чтобы плиты были построены из бетона с прочностью на сжатие от 2500 до 3500 фунтов на квадратный дюйм, в зависимости от климата. ACI идет дальше и рекомендует бетон с давлением 4500 фунтов на квадратный дюйм для перекрытий гаражей. Чтобы достичь этой прочности, водоцементное отношение должно поддерживаться на уровне 0,5 или меньше, как правило, около 5-дюймовой осадки бетона.

Бетон заливается в течение 90 минут после смешивания с водой. Ручной вибратор используется для обеспечения надлежащего уплотнения и удаления лишней воды из бетонной плиты.

5. Отделка пола гаража

На рынке имеется множество покрытий для пола, которые используются в гаражах. Самые популярные из них —

1. Эпоксидная смола для пола в гараже
2. Краска для пола в гараже
3. Коврики для пола в гараже
4. Плитка для пола в гараже
5. Полированный бетонный пол.

Рис. 3: Отделка бетонной плиты пола гаража.

6. Отверждение плит пола гаража

Методы отверждения плит, такие как отверждение водой; заливают бетон; Для обеспечения надлежащего отверждения плиты пола гаража используется распылитель или распылитель тумана.

Толщина плиты перекрытия гаража

Толщина плиты перекрытия гаража зависит от многих факторов, таких как виды нагрузок, воздействующих на плиту, климатические условия, расчетный состав бетона и пролет бетона.

Стандартная толщина плиты перекрытия гаража, используемая во всем мире, составляет 6 дюймов. В зависимости от типа нагрузки, воздействующей на плиту, толщина варьируется:

1. Легкие нагрузки — Для одного-двух легковых автомобилей или грузовиков толщина бетона должна быть не менее четырех дюймов.
2. Средние нагрузки — Если гараж используется для транспортных средств среднего размера и/или средних и тяжелых грузовиков, толщина бетона должна составлять шесть дюймов.
3. Тяжелые грузы – Если пол вашего гаража будет подвергаться постоянному движению тяжелых транспортных средств, рекомендуется укладывать бетон толщиной от шести до восьми дюймов. Кроме того, пол также должен быть обработан и герметизирован должным образом, чтобы тяжелые грузы, такие как большие грузовики, не вызывали растрескивания бетона.

Стоимость квадратного фута перекрытия гаража

Средняя стоимость устройства плиты пола гаража зависит от многих переменных, таких как размер гаража, толщина плиты, тип отделки пола и расценки на местные работы.

Стоимость плиты перекрытия гаража делится на стоимость бетона и стоимость рабочей силы, а также стоимость дополнительного покрытия.

1. Стоимость бетона

Стоимость бетона для плитного пола гаража включает доставку бетона и любые излишки материалов в результате отходов. Сюда не входят оплата труда, расходных материалов, таких как арматурный стержень или разрешение на строительство. Согласно нынешним рыночным ценам, средняя стоимость бетона для плиты площадью 400 квадратных футов, типичного размера для гаража на две машины, колеблется от 583 до 637 долларов или от 1,46 до 1,59 долларов.за квадратный фут.

2. Затраты на рабочую силу

Для плиты площадью 400 квадратных футов человеко-часы, необходимые для отделки бетонной плиты гаража на две машины, составляют около 13 часов. Стоимость оплаты труда варьируется в зависимости от части страны, в которой вы живете.

Например — Например, в Атланте стоимость рабочей силы для установки плиты площадью 400 квадратных футов колеблется от 1,57 до 1,64 доллара за квадратный фут.

В Сан-Франциско установка такой же плиты будет стоить от 2,21 до 2,32 долларов за квадратный фут рабочей силы.

Общая стоимость за квадратный фут

Общая стоимость бетонного пола гаража, включая бетон, рабочую силу, расходные материалы и оборудование, варьируется от региона к региону из-за географических переменных. Общая стоимость пола гаража площадью 400 квадратных футов в Сан-Франциско колеблется от 3,91 до 4,28 долларов за квадратный фут и от 3,26 до 3,60 долларов за квадратный фут в Атланте.

* Полы с покрытием

Верхнюю отделку бетонного пола гаража можно выполнить разными способами, в зависимости от требований заказчика. Для декоративного эпоксидного покрытия 9Средняя стоимость 0058 для покрытия пола площадью 400 квадратных футов колеблется от 1,20 до 2,20 долларов за квадратный фут в Атланте, от 1,45 до 2,72 долларов в Чикаго и от 1,57 до 2,97 долларов в Сан-Франциско, включая работу, материалы, расходные материалы и уборку.

В зависимости от выбранного клиентом типа покрытия стоимость работ по нанесению покрытия добавляется к средней стоимости бетона.

Подробнее : Полированные бетонные полы – процедура изготовления и преимущества

Советы по улучшению бетонной плиты перекрытия гаража

Рассмотрено

Келли Бэкон

Рассмотрено
Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Дон Мейсон / Getty Images

Если вы только думаете о новом бетонном полу в гараже или готовы приступить к планированию нового, у вас, вероятно, есть много вопросов. Конечно, вы можете позвонить конкретному подрядчику и позволить ему сказать вам, что вам нужно. Однако позвоните нескольким подрядчикам, и вы, вероятно, получите несколько разных идей о том, что вам нужно, с таким же количеством различных оценок того, во что вам это обойдется.

Нажмите «Играть», чтобы узнать, как сделать бетонные полы в гараже долговечными

Проведите исследование

Вот когда стоит провести небольшое исследование. Всегда имеет смысл узнать как можно больше о проекте реконструкции дома, планируете ли вы сделать это самостоятельно или заплатить кому-то другому за выполнение работы. При поиске подрядчиков вы должны уметь задавать правильные вопросы и понимать, когда ответы, которые вы получаете, не совпадают.

Паршивые бетонные плиты слишком распространены. Плиты, на которых появляются трещины, вероятно, являются самой большой головной болью, и люди, заливающие такие плиты, склонны говорить такие вещи, как «бетон всегда треснет». Не верьте этому. Хорошие бетонные плиты в гаражах выдержат весь вес, который им приходится нести, в жаркую и холодную погоду и в течение многих долгих лет практически без признаков трещин. У людей есть такие гаражные плиты, так как некоторые из них, которые были залиты более 50 лет назад, сегодня все еще такие же прочные, как и в эпоху телевидения.

Если вам не так повезло, важно отметить, что можно отремонтировать как маленькие, так и большие трещины в бетоне. Но если вы хотите знать, что отличает хорошие бетонные плиты от не очень хороших, вот некоторые вещи, которые вам нужно знать.​

Уровень пола

Старые привычки умирают с трудом. Раньше строительные нормы и правила предусматривали, что пол пристроенного гаража должен быть на четыре дюйма ниже уровня пола дома. Обоснование необходимости этого небольшого шага заключалось в том, что он предотвратит попадание пролитого бензина, паров бензина и угарного газа внутрь дома. Нынешние нормы жилищного строительства не содержат этого требования (по-видимому, в наши дни машины меньше протекают), а значит, весь дом (включая гараж) можно поставить на бетонную плиту, залитую на одной высоте.

Но все еще есть много подрядчиков и строительных инспекторов, которые застряли в прошлом, предлагая или настаивая на четырехдюймовом шаге, который стоит больше, чем ровная плита. Если вы столкнетесь с одним из этих людей, не стесняйтесь подвергать сомнению их мудрость и требовать, чтобы они представили доказательства того, что это необходимо по закону. Это по-прежнему может требоваться по закону местными строительными нормами, но это не требование, указанное в Международном жилищном кодексе, который служит образцом для большинства местных и государственных норм.

Подготовка земли

Самая большая угроза для бетонной плиты в гараже исходит не от того, что строится или паркуется сверху, а от того, что может двигаться внизу. Если почва или основание под плитой сдвигаются или оседают, в результате плита может треснуть.

Хорошая подготовка почвы начинается со снятия верхнего слоя почвы. Затем, если почва ранее не была «нарушена» (т. Е. Выкопана), следует добавить четырехдюймовый слой (минимум) гравия или камня. (Почва, которая была выкопана ранее, должна быть утрамбована.) Гравий или камень также необходимо утрамбовать.

Пароизоляция

Пароизоляция (по сути, толстые листы пластика) часто не требуется, но вы действительно должны настаивать на ней. Это недорогая страховка от проникновения воды через пористый бетон, конденсации на поверхности и повреждения предметов, размещенных на плите. Лучше всего подходят пароизоляционные материалы, изготовленные специально для использования под бетоном.

Совет

Пароизоляционные материалы также помогают удерживать влагу в твердеющем бетоне, замедляя процесс твердения и укрепляя бетон, поскольку медленно твердеющий бетон прочнее, чем быстротвердеющий.

Правильный микс

Бетонная плита должна иметь толщину не менее четырех дюймов; она должна быть толще, если на нее будет опираться тяжелое оборудование. Строительные нормы и правила предлагают требования к бетонной смеси, которые различаются в зависимости от региона. Стандарты выражаются в терминах «прочности на сжатие», которая сводится к количеству воды, используемой в смеси.

Большее количество воды облегчает заливку, поэтому некоторые подрядчики пытаются разбавлять смесь, прибывающую в грузовике. Проблема в том, что добавление воды также может сделать плиту менее прочной. Подрядчики могут добавлять в смесь пластификаторы, которые делают смесь более текучей без ущерба для прочности на сжатие.

Если вы живете в холодном климате, ваша бетонная смесь, вероятно, должна включать воздухововлекающие добавки, которые ограничивают повреждение плиты в результате сезонных циклов замораживания-оттаивания. Армирование волокном — еще один недорогой продукт, на котором стоит настаивать. Волокна смешиваются с бетоном и производят более прочную плиту.

Усиление

Проволочная сетка или толстые арматурные стержни («арматура») уже давно являются составной частью бетонных плит. Однако при надлежащей подготовке основания, хорошей бетонной смеси и достаточном количестве компенсационных швов в этом нет необходимости. Тем не менее, многие подрядчики продолжают добавлять дешевую страховку, предлагаемую армированием. Чтобы арматура выполняла свою работу по назначению, она должна опираться на середину плиты, а не на дно. Это означает, что он должен быть достаточно хорошо закреплен в земле, чтобы оставаться на месте во время заливки бетона.

Компенсаторы

Многие люди понимают, что древесина сжимается и расширяется в зависимости от температуры и влажности в течение года. Но то же самое происходит и с бетоном. Вот почему необходимо предусмотреть компенсационные швы по краям бетонного пола гаража, а также вокруг стоек или других выступов в плите. Упругий материал, используемый в компенсационных швах, поглощает любое расширение, тем самым снижая напряжение, но при этом заполняет шов при сжатии.
