размеры и ГОСТ для строительства частного дома из ЖБИ- Обзор +Видео

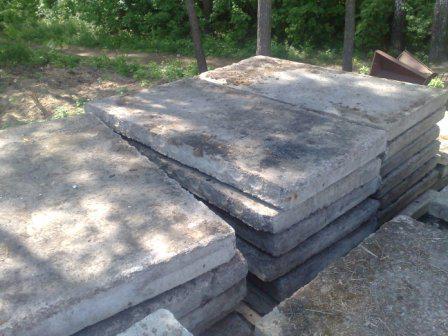

Плиты перекрытия – это готовая железобетонная продукция, которые используют в строительстве многоэтажных домов, промышленных зданий и дорог. За счет универсальности, плиты перекрытия можно применять и при воздвижении дач, коттеджей.
Несмотря на сборную систему укладки, плиты обеспечивают сплошной слой перекрытия, что способствует хорошей звукоизоляции и теплоизоляции всего строения.
[contents]
ЖБ плиты доступны в цене, легко монтируются, с их помощью достигается высокая прочность перекрытия.
Однако следует помнить, что плиты из бетонных смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.
Существуют различные размеры жби плит перекрытия.
Все технические характеристики для удобства собраны в специальный ГОСТ9561-91.
Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.
Различают три вида плит перекрытия:
- Полнотелые или бетонные — массивные, прочные, лучше других защищают от трещин и нежелательных прогибов, однако обладают низкой способностью к звуко- и теплоизоляции. Используют для строительства гаражей, торговых центров и другом каркасномонолитном строительстве.
- Железо-бетонные в свою очередь делят на однопролетные и многопролетные, сборно-монолитные, грибообразные. Улучшают звукоизоляцию и облегчают отделку внутреннего помещения. Эти плиты чаще всего используют при строительстве многоэтажных домов и общественных зданий. Размер ребристой плиты перекрытия зависит от длины и ширины помещения. Высота всегда 14-16 сантиметров.
- Пустотные самые распространенные ЖБ плиты. За счет армированных ребер и трубчатых пустот они прочны на изгибы, имеют легкий вес в по сравнению с иными видами плит. В пустотах таких плит удобно прокладывать коммуникации. С их помощью строят склады, жилые дома, торговые павильоны.
Маркировка плит перекрытия
Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.
Первые буквы обозначают тип:
ПБ – полнотелые бетонные плиты;
НВ, НВК, 4НВК – ребристые жб плиты;
ПК – пустотные.
Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:
Т – три стороны;
К – четыре.
Первые две цифры это длина в дециметрах.
Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.
Последняя цифра указывает расчетную нагрузку.
В следующей группе букв и цифр могут указываться дополнительные параметры конструкции, такие как класс арматуры, наличие монтажных петель и проч.
Пример и расшифровка маркировки
Рассмотрим на примере ПК 54.
15-8:
ПК – пустотное перекрытие;
54 – длина плиты, дц;
15 – ширина, дц;
8 – расчетная нагрузка, 7,85кПа (800 кгс/м2)
Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.
Разделяются по способу опирания:
- 2ПД-6ПД – на две стороны;
- 3ПТ-6ПТ – на три стороны;
- 1П-6П – на четыре стороны.
Первая цифра в маркировке указывает на толщину изделия:
- 1 – 100 мм
- 2 – 120 мм
- 3 – 140 мм
- 4 – 160 мм
- 5 – 180 мм
- 6 – 200 мм
По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине – от 1,2 до 6,6 м.
В нормативных документах определяется наличие у готовых бетонных плит конструктивных элементов, для соединения с металлическими и железобетонными элементами каркаса, монтажные петли, а также каналы для проводки коммуникаций.
Размеры ребристых железобетонных плит перекрытия указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.
1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м
2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.
Производитель должен выполнять требования нормативов, указанных для ребристых железобетонных плит. Это и закладные стержни и всевозможные допуски и требования к арматуре.
Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.
Плиты классифицируют по группам, где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ или ПБ.
Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.
В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.
Самым распространенным видом плит перекрытия считаются пустотные.
Не смотря на то, что они уступают в прочности полнотелым плитам, все же для строительства дач, частных домов, коттеджей подходят идеально, так как подобные строения и не подразумевают высокой нагрузки.
Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, канализационный стояк и проч.
При монтаже плит, будь то фундамент дома или перекрытие, очень важно рассчитать параметры опирания, чтобы в случае ошибки не случилось разрушения здания. Обычно площадь опирания составляет примерно 12 см с каждой стороны.
Плита укладывается на полусухой раствор, а оставшиеся щели и отверстия заделываются специальным утеплителем и цементом.
Монолитный фундамент для дома — стоимость строительства монолитной плиты или ленты
Монолитная плита – тип фундамента, который используется на сложных грунтах и при возведении масштабных построек. Подразумевается, что стены в этом случае возводятся поверх цельной бетонной или железобетонной плиты, расположенной в земле, и несмотря на простоту описания, грамотное проектирование и возведение монолитного фундамента под дом – кропотливая и сложная работа. При возведении загородных домов застройщики преимущественно применяют не монолит, а ленту, но в ряде случаев цельный фундамент – единственное возможное решение.
Где применяется монолит
Некоторые считают, что цельная плита – хорошее решение для топких и мягких грунтов, однако на самом деле это не совсем так.
Монолит имеет свойство «плавать» и не оказывает сопротивления движению грунтовых масс, что в некоторых случаях может привести к искривлению всего фундамента и появлению трещин в стенах. Более оптимальный вариант – использовать его на грунтах следующих типов:
-
песчаных; -
пластичных глинах; -
твердых и пластичных суглинках, супесях; -
твердых глинах.
Железобетонный монолит применяется на типах грунта, относящихся к I категории. В случае с топкими и торфяными видами возможность использования такого фундамента обговаривается индивидуально, и расчеты должны производить профессионалы. Что касается построек, то возвести поверх плиты можно все что угодно – от каркасного дома до коттеджа из бруса, а также баню или другое вспомогательное здание.
Различия монолитного и ленточного фундамента
Плита применяется в строительстве не так часто, как лента, из-за сложности расчета и дороговизны возведения.
Более популярный ленточный вариант представляет собой каркас из железобетонных комплектующих, который и служит основанием для дома. Его частое использование связано с невысокой стоимостью и надежностью, однако он может использоваться не во всех случаях:
-
при необходимости выдерживать большие нагрузки ленты не хватит; -
ряд грунтов подразумевает невозможность постройки дома на ленточном фундаменте; -
иногда применять ленту не позволяет конструкция дома.
Существует еще один вариант – монолитная бетонная плита, установленная поверх ленточного каркаса. Такой комбинированный метод дополнительно увеличивает прочность фундамента и используется в сложных случаях, а также на непростых видах грунта. Однако для успешного результата важно учесть множество нюансов вплоть до сочетания марок бетона, из которого изготовлены плита и каркас.
Строение плиты
Монолитный фундамент необязательно представляет собой единый блок железобетона, не имеющий внутренней структуры.
Чтобы добавить дому устойчивости и прочности, при его разработке учитывают ряд деталей, делая конструкцию более сложной.
-
Грунт, на который кладется плита, специально уплотняют, и некоторые выделяют утрамбованные грунтовые массы в отдельный слой фундамента. -
Сверху на грунт кладется так называемая подушка, состоящая из песка. Она обеспечивает плите большую устойчивость к колебаниям, смягчает воздействия снизу. -
Слои геотекстиля укладываются в разных местах фундамента в зависимости от особенностей конструкции, они предназначены для дополнительного армирования. Кроме того, уберегают плиту от излишней влажности. -
Так называемая подбетонка – тонкий слой бетона для укрепления и защиты от влаги – кладется под гидроизоляцией. -
В качестве гидроизоляционных материалов применяют битум. -
Сама плита укладывается поверх слоя гидроизоляции и укрепляется каркасом из арматуры.
-
сверху, над плитой. В таком случае контур как бы стоит на монолите, что позволяет оборудовать подвал и установить дополнительные элементы жесткости на местах будущих несущих стен; -
снизу. Получается, что фундаментная плита стоит на каркасе, построенном одним из двух способов: либо в самом грунте вырываются дополнительные углубления под ребра жесткости, либо их формируют на этапе укладки гидроизоляции, что дополнительно утепляет дом.
-
Используя знания о типе грунта и предполагаемых нагрузках на плиту, следует рассчитать ее будущую толщину. Слишком тонкий монолит не справится с давлением и будет подвержен быстрому разрушению, излишне толстый не повлияет на качество дома, но заставит потратить слишком много средств. В основном расчеты производятся профессионалами либо специальным ПО. Стандартной толщиной считается 200–300 мм.
-
Помимо габаритов, необходимо определить шаг армирующих прутьев, который подсчитывается исходя из толщины плиты. В месте расположения несущих стен расстояние между арматурой уменьшают.
Разновидности плитных фундаментов
Существует несколько вариаций классической монолитной плиты, каждая из которых предназначена для своих условий эксплуатации.
Цельная плита. Обыкновенный монолит, не имеющий никаких дополнительных элементов или деталей, укладывается в более простых, чем другие типы, условиях.
Монолит с ребрами. Ребра жесткости, по сути, каркас, ленточный фундамент, который оборудуется над или под плитным, чтобы дополнительно укрепить его. Выделяют несколько разновидностей такой конструкции в зависимости от расположения ребер:
Выбор способа зависит от конкретного случая и предпочтений будущего владельца дома.
Сборная плита. Эта разновидность, по сути, представляет собой несколько монолитов, объединенных в один: они устанавливаются друг на друга послойно. Это более просто, чем формировать ребра, но такой способ имеет ограниченный диапазон применения. Его нельзя использовать на сложных грунтах и для крупных жилых домов, в основном этим методом закладывают фундамент для бань или хозяйственных строений.
Плюсы и минусы плит
На основании перечисленных особенностей можно выделить как достоинства, так и недостатки применения плит для обустройства фундамента дома.
Достоинства. В первую очередь к плюсам относится великолепная прочность конструкции, которая дает возможность использовать монолит для возведения почти любых построек на большинстве типов грунта. Отсюда же вытекает второй положительный аспект – универсальность: даже если для какой-то задачи не подходит цельный фундамент, можно модифицировать его за счет ребер жесткости или других особенностей.
Эти же модификации позволяют возвести дом с подвалом или цокольным этажом.
Недостатки. Основной минус применения железобетонных плит – дороговизна. Этот способ укладки фундамента считается одним из наиболее дорогостоящих в строительстве и потому серьезно влияет на итоговую стоимость работ по возведению дома. Цена высока не только за счет комплектующих: большое значение имеет сложность расчета параметров, а также укладки плиты.
Расчет монолитного фундамента
Мало залить и установить плиту: перед этим ее необходимо рассчитать и спроектировать. Этот шаг особенно важен: ошибка, допущенная на нем, может заставить переделывать всю работу сначала, поэтому к нему стоит отнестись с максимальным вниманием.
В основном расчеты производятся профессионалами либо специальным ПО. Стандартной толщиной считается 200–300 мм.
Этапы возведения цельного фундамента
Подготовка участка. Перед началом работ необходимо очистить участок грунта, где будет возводиться дом, от мусора, разметить и вырыть будущий котлован. Слишком сильно заглублять фундамент не рекомендуется: это не дает положительного эффекта на прочность.
Подушка. Формируется подушка из песка. Впоследствии она будет смягчать нагрузку на плиту со стороны грунта, ее толщина обязана составлять не менее 200 мм. Песок утрамбовывается и смачивается, необходимо следить за равномерностью подушки. На этом же этапе прокладываются коммуникации.
Гидроизоляция.
Выполняется опалубка, не дающая будущей плите терять форму, после чего формируется подбетонка – тонкий слой бетона, улучшающий изоляцию, и специальная гидроизоляция. Она выполняется либо из рулонного битума несколькими слоями, либо из специальных мембранных материалов и предохраняет фундамент от излишней влаги.
Армирование и заливка. Поверх предыдущих слоев укладывается армирующий каркас, рассчитанный на предыдущих этапах и подготовленный заранее. Сверху он заливается бетонной смесью, тем самым формируется плита, которая и становится итоговым основанием для постройки.
Если Вы хотите обустроить дом с монолитным фундаментом, но не уверены в собственных силах, обращайтесь в Wood House. Мы охотно поможем рассчитать и смонтировать плиту, а также провести множество других строительных работ по выгодной для Вас цене.
Стоимость бетонной плиты
: руководство по ценам, оценки и часто задаваемые вопросы
Если вы строите дом или планируете построить его, один из первых вопросов, который у вас, вероятно, возникнет, — какой фундамент вам следует установить.
Стоимость является основным фактором при выборе фундамента для установки, поэтому многие домовладельцы выбирают фундамент из бетонных плит, который является наиболее доступным.
В этой статье мы обсудим среднюю стоимость бетонного плитного фундамента и какие факторы повлияют на вашу итоговую цену.
Сколько стоит бетонная плита?
Средняя стоимость бетонной плиты составляет около 5 500 долларов США, но цены могут упасть от 3 000 до 10 000 долларов США. В большинстве случаев цена бетонной плиты будет составлять от 1 до 5 долларов за квадратный фут.
Стоимость бетонной плиты в зависимости от размера
Одним из наиболее важных факторов, которые вам необходимо учитывать при оценке стоимости фундамента из бетонной плиты, является размер вашего дома. Поскольку плитные фундаменты заливаются непосредственно на землю и требуют минимальных земляных работ, если таковые вообще требуются, они обычно оцениваются за квадратный фут. Поэтому, чем больше ваш дом, тем дороже будет ваш плитный фундамент.
В приведенной ниже таблице указаны средние затраты на установку плитного фундамента для обычных домов. Имейте в виду, что только площадь вашего дома имеет значение, когда речь идет о размере фундамента. Вы должны использовать только размер вашего первого этажа, а не общую площадь в квадратных футах, чтобы определить оценку стоимости бетонной плиты.
| Размер первого этажа | Средняя цена фундамента из бетонных плит |
| 1000 кв. футов | $3,000 |
| 1,500 sq ft | $4,500 |
| 2,000 sq ft | $6,000 |
| 2,500 sq ft | $8,500 |
| 3,000 sq ft | $9,000 |
Cost Factors для рассмотрения
В то время как средний фундамент из бетонных плит будет стоить около 5500 долларов США, типичный диапазон для плит составляет всего от 1000 долларов США до значительно более 10000 долларов США, в зависимости от нескольких факторов.
В разделах ниже мы объясним факторы, которые могут повлиять на общую стоимость фундамента, и предоставим диапазон общих затрат по проекту в зависимости от выбранных вами вариантов.
Классификация
Бетонные плиты обычно укладываются непосредственно на землю или на основание из гравия или другого полупористого материала. В любом случае, если вы строите свой дом на участке с уклоном, может потребоваться выравнивание земли.
Стоимость выравнивания может сильно различаться и зависит как от площади вашего дома, так и от существующего уклона земли. Оценка включает в себя выравнивание области для вашей плиты и выравнивание земли вдали от того места, где будет находиться ваш фундамент.
В таблице ниже приведены некоторые основные сведения о стоимости для различных изменений сорта и размеров фундамента. Имейте в виду, что они могут сильно различаться в зависимости от некоторых других факторов.
| Фонд размер | Средняя стоимость для оценки и установки фундамента |
1 000 кв. 0019 $ 1500 | |
| 2 500 кв. для отвода воды) |
Плитное основание
Многие бетонные плиты заливаются прямо на землю, что называется «плита на уклоне». Это популярный вариант из-за низкой стоимости и простоты установки. В районах, где движение грунта или проникновение воды вызывает беспокойство, перед заливкой может потребоваться укладка основания из гравия или другого материала.
Если вам нужно добавить дополнительное основание между вашей плитой и землей, вы можете рассчитывать на дополнительную плату. В приведенной ниже таблице указаны дополнительные расходы, которые вы можете ожидать, если вам нужно добавить базовый материал под ваш домашний фундамент.
| Квадратный метро на первом этаже | Средняя стоимость для гравийной базы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1000 кв.0018 | 2000 кв. Футов | $ 1900 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2500 кв. Все бетонные плиты будут включать цементный материал, но количество песка или камня, включенного в бетонную смесь, будет зависеть от вашего географического региона. Различные типы и смеси бетона подходят для разных типов почвы и климатических условий, и эксперт должен будет определить, какая комбинация материалов подходит для вашего дома.Ниже мы приведем некоторые базовые цены на различные бетонные материалы, но имейте в виду, что они могут сильно различаться в зависимости от вашего местоположения, типа бетона, который вам нужен, и размера вашего фундамента.
Толщина плитыТолщина плиты, размеры плитного фундамента могут варьироваться в зависимости от плитного фундамента и вес, который он должен выдерживать, степень ожидаемого движения грунта под плитой и ряд других факторов. Вообще говоря, толстые бетонные плиты будут стоить дороже, чем более тонкие, поскольку затраты на материалы и рабочую силу будут выше при заливке более прочных плит. В таблице ниже представлена краткая разбивка стоимости плитного фундамента в зависимости от толщины. Как и в случае с другими стоимостными факторами, они могут варьироваться в зависимости от других факторов, таких как материалы вашего конкретного проекта, тип используемого бетона и многое другое.
Местоположение Ваше географическое положение всегда будет влиять на то, сколько вы платите за строительные материалы и работу, включая бетон и строительство фундамента. Стоимость строительства фундамента в более дорогих районах обычно будет выше средней просто потому, что стоимость жизни выше, и стоимость местного бетона, как правило, также выше. Кроме того, стоимость строительства фундамента из бетонных плит может варьироваться в зависимости от типа почвы в вашем регионе. Если вы живете в районе с очень экспансивной почвой, вашим строителям, возможно, придется принять дополнительные меры предосторожности, чтобы предотвратить движение грунта после строительства. Если вам придется платить за дополнительное уплотнение и подготовку почвы, вы можете ожидать, что вам придется платить больше за квадратный фут. Отделка бетонных плитВ большинстве случаев плиты остаются под полом и не требуют никакой отделки. Если вы живете в районе, где проникновение воды является проблемой, вам может понадобиться гидроизоляционная отделка. В относительно редких случаях ваша плита может служить материалом для пола внутри помещения, и вам может потребоваться отделка, чтобы она выглядела полированной и чистой. Если вам нужна отделка вашей бетонной плиты, вы, конечно, можете ожидать, что заплатите больше, чем за необработанную плиту. В приведенных ниже разделах содержится основная информация о различных покрытиях, доступных для бетонных плит, а также о затратах, связанных с каждым из них. ГидроизоляцияЕсли вы живете в районе, где проникновение воды или влажность являются проблемой, вам может потребоваться гидроизоляционный герметик для бетона на бетонной плите. В некоторых случаях подрядчики по бетонным работам используют водонепроницаемые листы, называемые пароизоляцией, для герметизации бетонных плит, а в других случаях можно применить отделку для защиты интерьера вашего дома от влаги. В таблице ниже указана средняя стоимость гидроизоляционного покрытия для различных размеров фундамента.
Полированная поверхностьПолированная поверхность бетонной плиты идеальна, если фундамент будет также служить полом в вашем доме. Бетонные полы — более современный вариант, но они могут сэкономить вам немало денег по сравнению с укладкой деревянных полов или ковровых покрытий на бетонный фундамент. В приведенной ниже таблице содержится информация о ценах на отделку из полированного бетона для различных размеров фундамента. Имейте в виду, что некоторые домовладельцы наносят полированную отделку только на определенные участки в своих домах.
|
В некоторых строительных проектах требуются более толстые края, чтобы выдерживать больший вес. Более толстые части цементной плиты будут стоить меньше, чем если бы вам нужна вся плита большей толщины.
Вы будете платить за отделочные материалы, а также за трудозатраты на нанесение отделки и шлифование поверхности, если это необходимо.
футов
FT
Чтобы получить такой вид, на поверхность бетона в процессе сушки и отверждения наносится соль, которую смывают до того, как плита полностью затвердеет. Эта отделка обычно предназначена для полов гаражей и бетонных расширений внутреннего дворика.
Некоторые домовладельцы могут выбрать его для внутренних полов, но гораздо чаще он используется для бетонных подъездных путей, гаражей и патио.
0019 $2,000 ($6,500)
Средняя стоимость плиты площадью 1500 кв. футов составляет около 4500 долларов США, что не включает какие-либо отделочные или дополнительные услуги.
)
В этом руководстве разбивается стоимость обычных проектов бетонных плит и рассказывается о способах экономии денег.
Кубический ярд бетона, эквивалентный 27 кубическим футам, покрывает площадь 81 квадратный фут бетоном толщиной 4 дюйма и стоит 113–126 долларов.
Вот некоторые другие факторы, которые следует учитывать при составлении бюджета.
Окрашивание или окрашивание для изменения цвета бетона стоит дополнительно 3,50–7,50 долларов за квадратный фут. Штамповка рисунка, такого как плитка или булыжник, на влажном бетоне стоит 10–14 долларов за квадратный фут, хотя более сложные рисунки и гравировка могут стоить 18–20 долларов за квадратный фут. Гладкая эпоксидная отделка или атмосферостойкий герметик для бетона добавят около 4,50 долларов за квадратный фут.
Многие ландшафтные дизайнеры также могут изменить наклон поверхности грунта земляного полотна, если это необходимо. Эти услуги могут стоить до 200 долларов в час за дизайн и реализацию.
Добавление пароизоляции для защиты от влаги также является хорошей идеей, что добавляет около 0,50 доллара за квадратный фут.
Он дороже обычного бетона и не образует такой гладкой поверхности, но он такой же прочный и может предотвратить проблемы с дренажем во дворе.
Опытные мастера-сделай сам (DIYers) могут взять небольшую подушку для костра, сарая или кондиционера, но все, что выдерживает вес автомобиля или дома, должно быть установлено профессионально.
Вот шаги, которые вам нужно предпринять.
