Крепление дюбелями-гвоздями для монтажного пистолета. Конструкция, правила монтажа

Наряду с привычным вариантом установки крепежа, когда гвоздь вбивается в дюбель, разработан еще один метод монтажа, предполагающий применение строительного пистолета. С помощью этого современного устройства закрепляемая конструкция «пристреливается» дюбель-гвоздем к установочной базе. В данном случае основа может быть выполнена из природного/натурального камня, полнотелого/нещелевого кирпича, стали с пониженным содержанием углерода, из железобетона и неячеистого бетона. Крепить же дюбель-гвоздями рассматриваемого типа можно кронштейны, планки, скобы, металлические уголки, навесы, деревянные предметы толщиной от 1 мм до 50 мм.

Конструкция

Конструкция дюбель-гвоздя для пристрелки (это еще одно общепринятое название крепежа, устанавливаемого с помощью монтажного пистолета) включает следующие элементы:

•

  стержень. Имеет заостренный наконечник. Производится в одном из двух вариантов: с гладкой поверхностью; на поверхность нанесено продольное рифление;

•

  плоская шайба, насаженная на стержень внатяг;

•

  головка. Выполнена в виде невысокого цилиндра со сферической верхней поверхностью, на которой сделан выступ. Именно эта часть воспринимает удары, продуцируемые выстрелами из пистолета.

Чертежи исполнений выглядят так:

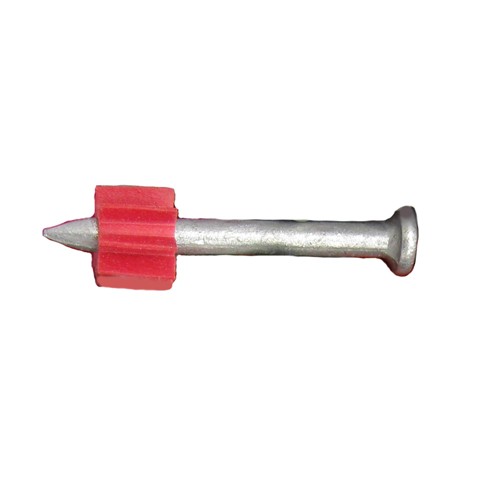

Ниже представлено изображение дюбель-гвоздя для установки строительным пистолетом с рифленой поверхностью.

Независимо от варианта исполнения шайба должна характеризоваться усилием сдвига от острия в сторону шляпки, превышающим 0,3 кН. Это – требование ГОСТа 503-81.

Технические характеристики

Предприятия металлургической отрасли выпускают метизы рассматриваемого типа с унифицированными техническими характеристиками, указанными в ниже размещенной таблице. Обозначение параметров соответствует литерам, отображенным на чертежах исполнений. Размеры представлены в миллиметрах.

Технические требования

Качество дюбель-гвоздей, устанавливаемых с помощью строительного пистолета, нормируется положениями TУ 14-4-1141-82. Этот документ выдвигает целый ряд требований, которым должна соответствовать конечная продукция. Назовем лишь некоторые из них.

•

  Для производства данных крепежных деталей используется сплав, устойчивый к воздействию механических нагрузок. Его твердость, определяемая по методике Роквелла, должна быть в пределах 54≤НRС≤56.

•

  Допускается искривление(φ) стержня дюбель-гвоздя. При длине: L< 5 см, φ=0,1 мм; L> 5 см, φ=0,15 мм.

•

  Притупление заострения стержня (ω) должно быть ω<0,8 мм.

•

  Заострение должно переходить в цилиндрическую часть стержня равномерно, без нарушения сплошности стали (так по-научному называются закаты), зазубрин и признаков растрескивания.

•

  Допускается наличие на поверхности металлического стержня следов, оставленных при обработке зажимными приспособлениями. Заострение может быть сформировано несколькими гранями.

•

  Расстояние между рифлениями (S) у дюбель-гвоздя, изготовленного по второму исполнению, должно быть таким: S≤0,8 мм. К размеру углублений (Н) между этими насечками предъявляется следующее требование: Н≤0,15 мм.

• На поверхность крепежа способом катодного восстановления наносится цинковый слой антикоррозионного покрытия толщиной не меньше 6 мкм-7 мкм.

Методы контроля

Нормативный документ TУ 14-4-1141-82 также устанавливает методы контроля параметров произведенных дюбель-гвоздей для строительного пистолета.

• Проверка соответствия геометрических размеров этих изделий осуществляется с помощью шаблонов, штангенциркуля, а также микрометра.
• Контроль внешнего вида дюбелей проводится визуально, применять увеличительные приборы нельзя. Не подлежит контролю шероховатость рабочей поверхности. Данная характеристика обеспечивается используемым технологическим инструментом.
• Контроль сечения крепежной детали, изготовленной:
• по чертежу исполнения №1проводится на части стержня, расположенной на удалении 5 мм от плоской шайбы по направлению к шляпке дюбеля;
• по чертежу исполнения №2 – по наибольшему сечению рифления.

• Степень искривления стержня – это наибольшее численное значение просвета между плоскостью проверочной плиты и поверхностью самого стержня. Точность проверки – 0,01 мм. Завод-изготовитель наделен правом самостоятельно выбирать метод определения этого параметра.
• Глубина залегания на шляпках дюбелей дефектов, имеющих металлургическое происхождение, определяется так:
• место, где расположен дефект, зачищается напильником или наждачной шкуркой;
• затем выполняется сравнительный промер штангенциркулем в зачищенном месте, и там, где эта операция не проводилась.

• Твердость дюбеля – это среднее арифметическое численных значений результатов трех замеров, проведенных на шляпке или стержне крепежной детали с помощью стационарного твердомера, соответствующего требованиям ГОСТ 23677-79.
• Контроль несоосности насаженной на дюбель шайбы и его шляпки относительно стержня этой крепежной детали осуществляется посредством штангенциркуля. Точность измерения должна быть такой: 0,1 мм.

Срок гарантии сохранения механических характеристик для дюбель-гвоздей обыкновенного качества составляет 12 месяцев, а для изделий повышенного качества, –18 месяцев, начиная с даты, когда потребителем были получены приобретенные крепежные детали.

Как устанавливать дюбель-гвозди с помощью строительного пистолета

Современная промышленность выпускает много видов строительных пистолетов для забивки дюбель-гвоздей. Чтобы вы получили представление о том, как работать с этими устройствами, опишем особенности и принцип функционирования лишь двух изделий.

Пистолет СМП-3М

Выстрел производится за счет энергии пороховых газов. То есть в этом пистолете используются патроны.

Пристрелка дюбель-гвоздей выполняется в следующем порядке:

•

  на стакан/дуло пистолета надевается наконечник. Этот аксессуар предназначен для предохранения работника от рикошета стального крепежа и возможных осколков материала установочной базы;

•

  затем пистолет нужно открыть, переломав его, и вставить дюбель;

•

  после этого в ствол вслед за крепежной деталью вкладывается патрон;

•

  пистолет закрывается;

•

  предохранительный наконечник совмещается с ранее сделанной отметкой на поверхности основания, в которую, собственно, и необходимо установить дюбель;

•

  плотно прижав пистолет к установочной базе, следует произвести выстрел.

Ниже представлены важные технические характеристики монтажного пистолетаСМП-3м.

•

  Вес – около 3 кг.

•

  Работает с дюбелями длиной до 75 мм.

•

  Комплектуется сменными стволами длиной от 280 мм до 400 мм с диаметром канала 12 мм.

•

  За смену можно производить 250 выстрелов.

Пистолет ПЦ-80

Используется монтажный пистолет поршневого типа ПЦ-80 для работы с установочными базами, твердость которых, рассчитанная по методике Бринелля, не превышает 150НВ.

С его помощью создается несъемное соединение путем пристрелки дюбель-гвоздями рассматриваемого типа к бетонным конструкциям и кирпичной кладке:

Последовательность этапов забивания дюбель-гвоздя выглядит так:

•

  ударный поршень проталкивается до упора входящим в комплект поставки шомполом;

•

  крепежная деталь корректно вставляется заострением наружу в направитель;

•

  затем ручку (муфту пистолета) следует повернуть относительно рукоятки на 90° в направлении против движения часовой стрелки;

•

  потом пистолет нужно разомкнуть на 2 части;

•

  патрон вставляется в патронник;

•

  пистолет плавно складывается;

•

  муфта поворачивается по ходу движения часовой стрелки на те же 90°и занимает, таким образом, исходное положение;

•

  далее необходимо приставить пистолет к установочной базе в месте монтажа крепежного элемента;

•

  следующий этап – снятие с предохранителя путем надавливания на рукоятку;

•

  нажимается курок и происходит выстрел.

В итоге дюбель-гвоздь прочно и, как говорится, намертво будет забит в материал основания.

Кратко о технических характеристиках монтажного пистолета модели ПЦ-84:

•

  используются патроны калибра 6,8/18;

•

  длина дюбель-гвоздя не должна превышать 75 мм;

•

  вес пистолета – до 4,6 кг;

•

  длина пистолета – 385 мм

Материал изготовления дюбель-гвоздей, устанавливаемых с помощью монтажного пистолета

Для обеспечения требуемой твердости (напоминаем, допустимый диапазон изменения этого показателя такой: 54≤НRС≤56) производители используют следующие марки стали:

•

  качественную углеродистую конструкционную Ст. 50;

•

  качественную специальную нелегированную конструкционную Ст.60;

•

  специальную нелегированную рессорно-пружинную конструкционную Ст.70

Изделия подвергаются процедуре термообработки. Также на их поверхность наносится защитное антикоррозионное цинковое покрытие.

Заключение

Подводя итоги, следует отметить, что применение дюбель-гвоздя, устанавливаемого строительным пистолетом, не только сокращает сроки выполнения работ. Второй очень важный фактор – это способность создаваемого таким способом крепления выдерживать значительную нагрузку. Но принимая решение установить такую крепежную деталь, необходимо помнить, что демонтировать ее без разрушения материала установочной базы, практически, невозможно. Поэтому, прежде чем осуществить монтаж дюбель-гвоздя рассматриваемого вида, нужно очень внимательно выбрать подходящее для этого место с учетом веса и габаритов навешиваемого объекта.
