правильный пирог пола своими руками + Видео

Полы по грунту — универсальный способ устройства теплого и надежного основания в доме. И делать их можно при любом уровне грунтовых вод и типе фундамента. Единственное ограничение – дом на сваях. В этой статье мы подробно опишем все слои «пирога пола» и покажем как его организовать своими руками.

Бетонные полы по грунту, подразумевают отсутствие подвалов или зазоров для вентиляции в подполье.

Содержание статьи:

По своей сути, это многослойный пирог. Где самый нижний слой – грунт, а самый верхний – напольное покрытие. При этом слои имеют своё назначение и строгую последовательность.

Объективных ограничений для организации пола по грунту нет. Высокие грунтовые воды в этом не помеха. Единственное их слабое место – сроки изготовления и финансовые затраты. Зато на такие полы можно ставить кирпичные или блочные стены, и даже тяжёлое оборудование.

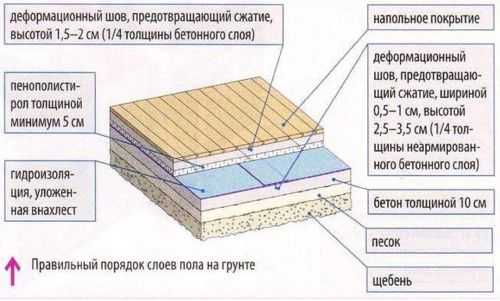

Правильный «пирог пола» по грунту

Классический пирог пола по грунту подразумевает наличие 9 слоёв:

  1. Подготовленная глина;
  2. Песчаная подушка;
  3. Щебень;
  4. Полиэтиленовая плёнка;
  5. Черновое бетонирование;
  6. Гидроизоляция;
  7. Утеплитель;
  8. Чистовая стяжка;
  9. Напольное покрытие.

Толщину каждого слоя мы преднамеренно не обозначили, дабы не ставить какие-то строгие ограничения. Ниже, будут указаны примерные величины, и влияющие на то факторы. Но сначала мы хотели бы отметить очень важный момент: уровень грунтовых вод может очень серьёзно измениться за достаточно короткий промежуток времени.

На нашей практике были случаи, когда в течении 5-7 лет, сухие полуподвалы и погреба в частных домах приходилось засыпать, ибо грунтовые воды полностью заливали подземные помещения. При этом, такое явление наблюдалось не в одном отдельном доме, а сразу в целом квартале частной застройки (40-60 домов).

Специалисты объясняют подобные явления, неправильным бурением скважин под воду. Такие действия приводят к смешиванию водоносных линз, разрыву пластов и изменению водоносных горизонтов. Причём бурить скважину могут достаточно далеко от вашего дома. Так что внимательно отнеситесь к назначению каждого слоя пирога пола по грунту и не думайте, что здесь есть лишние элементы.

  1. Подготовленная глина. Назначение этого слоя в остановке грунтовых вод. Вообще, три нижних слоя пирога пола, именно для этого и предназначены. Разумеется, если вы, снимая плодородный слой, дошли до слоя глины, то привозить и засыпать её не надо, требуется только небольшая подготовка. Но об этом в своё время.
  2. Песок. К песку особых требований нет. Можно использовать любой, например карьерный и даже не промытый.
  3. Щебень. Крупный, фракция 40-60 мм.

Эти  три слоя отвечают за отсекание капиллярного подъёма воды. Слой глины отсекает основной доступ, песок ослабляет капиллярный водоподъём и ослабляет давление верхних слоёв, а щебень не даёт возможности подниматься воде в принципе. При этом, каждый слой обязательно трамбуется. Толщина каждого слоя не менее 10 см. Иначе нет смысла его засыпать. А вот по максимальной высоте надо объяснить подробнее. Дело в том, что трамбовка чаще всего производится самодельными приспособлениями. Вес таких инструментов 3-5 пудов.

Эмпирически уже доказано, что утрамбовать слой щебня, песка или глины более 20 см. ручным инструментом невозможно. Поэтому, толщина одного из первых трёх слоёв максимально – 20 см. Но, если вам потребуется сделать пирог пола выше, то трамбовку можно проводить в два этапа. Сначала засыпают 15-20 см песка и хорошо трамбуют. Затем насыпают ещё слой такой же толщины, и снова трамбуют.

Порядок залегания слоёв глина-песок-щебень изменять нельзя. Причина здесь кроется в том, что если песок засыпать сверху щебня, то через какое-то время он просочиться сквозь него. Что в свою очередь приведёт к проседанию и разрушению слоя бетона, а затем и деформация всего пола.

  1. Полиэтиленовая плёнка. Обязательно берётся плёнка рукавом, и укладывается без разрезания. То есть, фактически будет два слоя полиэтилена. Предназначена она исключительно для того, чтобы предупредить стекание раствора из бетона в щебень.
  2. Черновое бетонирование. Минимальная толщина слоя 8 см. Песок можно брать карьерный, но обязательно промытый. А вот щебень требуется с фракцией 10-20 мм. Этот слой будет основой для финальной части пола по грунту. Рекомендуется дисперсное армирование стальной фиброй.
  3. Гидроизоляция. При правильно проведённых предварительных работах, с гидроизоляций вполне справляется обычный рубероид без присыпки. Если возникают сомнения, то можно настелить рубероид в два слоя.
  4. Теплоизоляция. Здесь рекомендуется использовать только Экструдированный ПеноПолиСтирол (ЭППС). Толщину следует определять в зависимости от региона и климатических условий. Но мы не рекомендуем применять ЭППС толщиной менее 50 мм.
  5. Финишная стяжка. В зависимости от проекта, в неё могут быть интегрированы трубы водяного тёплого пола или кабели электрического подогрева полов. Песок используется только речной. Этот слой обязательно армируют. Возможно дисперсное армирование стальной фиброй. Толщина стяжки не менее 50 мм.
  6. Напольное покрытие. Бетонные полы по грунту, организованные в частном доме таким способом, не имеют ограничений по использованию напольного покрытия.

Вам будет интересно: Обзор самых популярных утеплителей для пола.

Устройство пола по грунту своими руками

Перед началом работ рассчитывают глубину выемки грунта. Расчёт ведётся в обратной последовательности. То есть, за ноль берётся порог входной двери. Затем начинают суммировать толщину каждого слоя. Например:

  • Линолеум – 1 см;
  • Финишная стяжка – 5 см;
  • Утеплитель – 6 см;
  • Черновая стяжка – 8 см;
  • Щебень – 15 см;
  • Песок – 15 см;
  • Подготовленная глина – 10 см.

Общая глубина получилась 60 см. Но учтите, что мы брали минимальные значения. А каждое строение индивидуально. Важно: к полученному для вас результату добавьте 5 см глубины.

Выемку грунта производят на расчетную глубину. Разумеется, что плодородный слой будет снят, но не всегда внизу может оказаться глина. Поэтому мы опишем процесс организации пирога пола по грунту полностью.

Перед тем, как засыпать слои, нарисуйте мелом,  на всех углах фундамента отметки уровней с шагом 5 см. Они облегчат задачу по выравниванию каждого слоя.

Утрамбовка грунта

Для этих целей сгодится любая глина. Она рассыпается ровным слоем, а перед трамбовкой обильно увлажняется водным раствором жидкого стекла. Пропорции раствора 1 ч. жидкого стекла и 4 ч. воды.

Для утрамбовки первых трёх слоёв можно использовать полутораметровый обрезок бруса 200х200. Но процесс будет более качественным, если вы сделаете специальное приспособление. Для этого, к полутораметровому отрезку металлической трубы, Т-образно приваривают кусок швеллера. Нижняя часть швеллера не должна иметь площадь более 600 см2 (20 на 30 см). Для утяжеления трамбовки, в трубу засыпают песок.

Утрамбованный слой подготовленной глины хорошо смачивают цементным молочком. Для его приготовления 2 кг цемента растворяют в 10 л воды. Следите за тем, чтобы на поверхности глины не образовывалось луж. То есть, она должна быть достаточно ровной.

Практически сразу после соприкосновения цемента с жидким стеклом начинается химический процесс кристаллизации. Проходит он достаточно быстро, но в течении суток не следует ни как нарушать кристаллообразование. Поэтому не ходите по глине, а лучше оставьте на сутки работу для технологического перерыва.

Основные слои «пирога пола»

Песок. Через сутки следует приступать к засыпке песка. При этом, постарайтесь не ходить по первому слою. Насыпьте песок, и наступайте не него. Химические процессы между жидким стеклом и цементом будут идти ещё неделю-полторы. Но доступ воздуха для этого уже не нужен, а вода присутствует в глине. Насыпав слой 15 см, смело наступайте на него и трамбуйте.

Щебень. Ровным слоем рассыпается по поверхности песка и также трамбуется. Уделите внимание углам. Очень важно, чтобы после утрамбовки поверхность была максимально ровной.

Полиэтиленовая плёнка. Укладывается внахлёст 10 см и проклеивается скотчем. Допускается небольшой, 2-3 см загиб на стены. Ходить по плёнке можно в мягкой обуви с предельной осторожностью. Помните, что полиэтиленовая плёнка, это не гидроизоляция пола, а только технологический слой для предотвращения стекания цементного молока в щебень.

Черновое бетонирование. Готовится «тощий бетон» в следующей пропорции: цемент М500 – 1 ч + песок 3 ч. + щебень 4 ч. Для дисперсного армирования следует добавить стальную фибру из расчёта 1 кг. фибры на 1 куб бетона. Постарайтесь выровнять свежезалитый раствор, ориентируясь по угловым меткам. На более ровную поверхность, впоследствии будет удобнее укладывать слои гидроизоляции и утеплителя.

Через 48 часов после заливки, бетон надо зажелезнить. Для этого потребуется раствор жидкого стекла в воде (1:10) и цемент. Сначала раствором проходят по всей поверхности. Можно валиком, а можно использовать пульверизатор. Затем тонким слоем опудривают бетон и тут же начинают втирать в цемент в поверхность. Удобнее всего это делать затиркой.

Эта процедура на порядок повышает прочность бетона, а в сочетании с жидким стеклом делает его максимально гидроизолированным. Бетон будет созревать в течении полутора месяцев, но к следующему этапу работу можно приступить уже через неделю.

Утепление и гидроизоляция

Для создания гидроизоляционного слоя, поверхность пола очищают и обрабатывают жидким битумом. Рубероид настилают внахлёст, с припуском 3-5 см. Стыки тщательно пропаивают с помощью строительного фена. Припуск на стены 5 см. ВАЖНО: Следите за прилеганием рубероида к углам, не оставляйте пустот. Второй слой рубероида укладывают со смещением на половину ширины рулона. Во время работ по гидроизоляции, ходить по поверхности лучше всего в обуви с мягкой подошвой (кеды, калоши).

Для теплоизоляции, самый лучший вариант – экструдированный пенополистирол. Слой ЭППС толщиной 5 см, заменяет 70 см. керамзита. А дополнительно, у ЭППС практически нулевой коэффициент водопоглощения и довольно высокая прочность на сжатие. Мы рекомендуем укладывать ЭППС толщиной 3 см в два слоя. При этом, укладка верхнего слоя выполняется со смещением. Такой способ гарантирует отсутствие мостиков холода и повышает теплоизолирующие свойства пирога пола. Стыки между плитами ЭППС проклеивают специальным скотчем.

Правильная теплоизоляция пирога пола исключительно важная составляющая для энергоэффективность всего дома в целом. Через полы уходит до 35% тепла! Даже если полы не будут сами производить тепло (теплые полы), то они должны быть максимально термоизолированы. Это позволит экономить на отоплении в дальнейшем довольно внушительные суммы.

Стяжка пола

Вдоль помещения проклеивают демпферную ленту, толщиной 15-20 мм. При этом нижнюю часть обязательно приклеивают к плитам ЭППС. Для армирования пола по грунту в жилых помещениях используют кладочную сетку с ячейками 100х100 мм. Толщина проволоки 3 мм. Сетку необходимо расположить на подставках таким образом, чтобы она оказалась примерно в середине слоя стяжки. Для этого её укладывают на специальные подставки. Но можно на обычные пробки от ПЭТ бутылок.

Установка маяков возможна, но в сочетании с арматурной сеткой, это создаст достаточно громоздкую и чрезвычайно непрочную конструкцию. Ведь если жёстко крепить сетку, это потребует дополнительных затрат на крепёж и потребуется нарушать целостность ЭППС. А если арматуру не фиксировать, то она может легко изменить уровни маяков. Поэтому будет удобнее залить этот слой и затем выровнять его самовыравнивающейся стяжкой.

Для финишной стяжки раствор разводят в пропорции 1 ч. цемента М500 + 3 ч. речного песка. Работы проводят оперативно. Для  грубого выравнивания поверхности, можно ориентироваться на угловые отметки.

После заливки финишной стяжки, ей надо дать набраться прочности в течении 3-5 дней. При толщине 5 см, срок созревания этого слоя составит 4-5 недель. В течении этого времени, требуется регулярное смачивание поверхности водой.

Подробнее: стяжка пола своими руками — подробная инструкция с Видео.

Ускорение процесса гидратации цемента недопустимо! Примерно через месяц, можно проверить степень готовности. Для этого, вечером берут рулон сухой туалетной бумаги, кладут его на пол и закрывают сверху кастрюлей. Если утром, туалетная бумага будет сухой, или чуть-чуть влажноватой, то слой уже готов. Можно выравнивать пол самовыравнивающейся стяжкой.

Самовыравнивающуюся стяжку разводят по инструкции от производителя и заливают на поверхность бетонного пола. При скрупулёзном выполнении работ, перепады высот не превышают 8-10 мм. Поэтому самовыравниющейся стяжки требуется минимальное количество. Сохнет она довольно быстро. И уже через 1-2 дня пирог пола по грунту будет полностью готов к укладке напольного покрытия.

конструкция, достоинства и недостатки, варианты укладки, технология монтажа

Пирог теплого пола по грунту: конструкция, достоинства и недостатки, варианты укладки, технология монтажа

Обустройство пола — один из самых важных моментов при ремонте или строительстве. А если речь идет о частном доме, этот вопрос стает еще острее. Во многих проектах домов очень часто проектируют полы по грунту, это достаточно надежный и один из самых практичных и недорогих вариантов. В настоящее время теплые полы с каждым днем стают все более восстребованными и популярными, поэтому многие отдают предпочтения именно этому виду отопления в доме. Надежная теплоизоляция пола обеспечит тепло и уют в нем, а также значительно снизит затраты на его содержание. Ведь теплые полы прекрасно сохраняют тепло в доме, создают комфортные условия для проживания, а в некоторых случаях заменяют центральное отопление.

Содержание

  • Что такое пирог теплого пола по грунту
  • Из чего состоит пирог теплого пола по грунту
  • Достоинства и недостатки теплого пола по грунту
  • Варианты укладки пирога теплого пола
  • Технология монтажа пирога теплого пола

Что такое пирог теплого пола по грунту

Устраивая полы по грунту, обязательным моментом является их теплоизоляция, благодаря этому получается многослойная конструкция, которую очень часто называют пирогом теплого пола. Данная конструкция во многом напоминает слоеный пирог, так как состоит из нескольких слоев. Хочется сказать, что строительство пола по грунту во многом зависит от состояния грунта. Он должен соответствовать некоторым требованиям. Например уровень грунтовых вод должен находиться на глубине 5- 6 метров, грунты не должны быть рыхлыми, например, песчаными или черноземными. Кроме этого, необходимо учитывать нагрузку на пол. Нужно заметить, что пирог теплого пола должен обеспечивать:

  • теплоизоляцию помещения;
  • защиту от грунтовых вод;
  • звукоизоляцию в доме;
  • предотвращать от накопления водяных паров внутри пола;
  • обеспечивать комфортные условия для проживания.

Из чего состоит пирог теплого пола по грунту

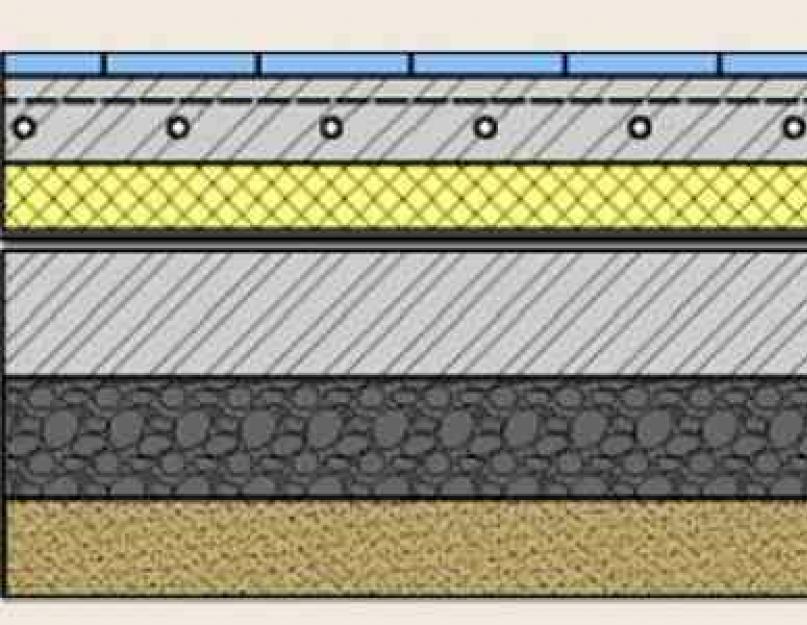

По своей конструкции пирог теплого пола по грунту состоит из нескольких слоев, укладка каждого слоя происходит поэтапно.

  • Перед укладкой пирога, грунт требует некоторых подготовительных работ. Это очистка грунта от травяного покрова, мусора и различных предметов. А также тщательное выравнивание поверхности.
  • Далее идет слой песка. Песок можно использовать любой, но его необходимо хорошо утрамбовывать.
  • Следующий слой подсыпки — гравий или щебень. Благодаря этому слою грунтовые воды не имеют возможности подниматься, а также, за счет него, происходит дополнительное выравнивание поверхности. Его толщина составляет примерно 7−8 см.
  • Следующий слой — армированная металлическая сетка, она отлично укрепляет бетонную стяжку. Также на ней можно закрепить отопительные трубы. Есть ли необходимость ее использовать, решать специалистам.
  • Делают черновую стяжку с использованием бетона, толщина которой должна быть в пределах 5−10 см.
  • Затем размещают гидроизоляционную пленку или специальную мембрану. Основной задачей гидроизоляционного слоя является предотвращения поглощения влаги бетоном. Поэтому пленку кладут внахлест. Для того, чтобы не было щелей закрепляют стыки строительным скотчем.
  • Размещают слой выбранного утеплителя. В качестве утеплителя многие специалисты советуют применять вспененный пенополистирол или же плотный полистирол с фольгированным покрытием. Если нагрузка на пол большая, то используют плиты. Толщину слоя выбирают в зависимости от климатических условий региона.
  • Снова гидроизоляционная пленка или же рубероид (его кладут в один или два слоя).
  • И конечный этап — чистовая стяжка, которая является основой для финишного напольного покрытия. Обычно ее толщина бывает от 7 до 10 см, для данной стяжки армирование обязательно.

В зависимости от конструктивных особенностей пола и некоторых других немаловажных факторов, пирог теплого пола по грунту может иметь другой состав и различную толщину.

Достоинства и недостатки теплого пола по грунту

Достоинства:

  • безусловно, к основным достоинствам теплого пола по грунту относится, его надежная защита дома от холода и морозов. Независимо от температуры грунт, на котором размещен теплый пол, всегда имеет плюсовую температуру;
  • в качестве утеплителя полов по грунту можно выбрать практически любой теплоизоляционный материал. Для гидроизоляции отлично подойдет рубероид или же специальная пленка. А поверхность такого пола, также можно отделать любым из выбранных вами напольных покрытий;
  • при устройстве такого пола нагрузка идет непосредственно на грунт и можно не производить специальные расчеты. В тех местах, где нагрузка будет значительной, лучше всего увеличить толщину пирога теплого пола;
  • кроме этого, можно самому сделать теплоизоляционный слой потолще, или же что-то поменять в данной конструкции;
  • теплый пол по грунту можно применять в качестве основного отопления в доме, так и в качестве дополнительного;
  • данные полы быстро нагреваются и распределяют равномерно тепло по помещению, тем самым предотвращают появления сквозняков, что чревато для здоровья жильцов дома;
  • теплые полы по грунту имеют отличную звукоизоляцию;
  • прекрасная защита от плесени, сырости и различных микроорганизмов.

Недостатки:

  • теплый пол, в зависимости от конструктивных особенностей, может значительно уменьшить высоту помещения;
  • в случае неполадки данной системы очень сложно и дорого обойдется демонтирование слоев пола;
  • иногда это достаточно длительная и сложная процедура, которую желательно выполнять во время строительства дома;
  • необходимость учитывать положение грунтовых вод.

Варианты укладки пирога теплого пола

Существует несколько вариантов укладки пирога теплого пола по грунту. Это может зависеть от уровня прохождения грунтовых вод, эксплуатационных нагрузок на пол, вида теплого пола и некоторых других факторов. Вышесказанный вариант можно считать основным, где в качестве основного подстилающего слоя идет бетонный слой. Выполняется укладка пирога и другим способом, где бетонный слой заменяет песчаная подушка, ее толщина 100- 150 мм. Последовательность та же, хотя обеспечить ровное основание намного сложнее, нежели при бетонной стяжке.

В зависимости от теплоизоляционных материалов, также могут быть различные варианты пирога теплого пола. Выбирая в качестве утеплителя пенополистирол, укладка пирога будет следующая:

  • слой гравия 30 см;
  • бетонная стяжка 10 — 15 см;
  • слой гидроизоляции;
  • пенополиуретан;
  • бетонная стяжка, которую армируют стальной сеткой.

Превосходный утеплитель — минераловатные плиты, котрые имеют высокую плотность, устойчивы к деформации и долговечны. Данный материал советуют укладывать в два слоя. Для меньшего поглощения влаги обрабатывают водоотталкивающим составом. Используют в качестве утеплительного слоя в пироге теплого пола и керамзит. Это достаточно простой и недорогой вариант. При укладке пирога применяя керамзит, как утеплитель, можно не укладывать дополнительную гидроизоляцию, также керамзит заменяет слой гравия и стяжки. Есть еще несколько довольно-таки эффективных способов укладки пирога теплого пола с использованием некоторых других теплоизоляционных материалов.

Технология монтажа пирога теплого пола

  • перед тем как осуществлять монтаж, необходимо провести некоторые предварительные работы, о которых мы говорили ранее.
  • затем разравнивают поверхность грунта и тщательно его трамбуют.
  • засыпают толстый слой песка (для этих целей подойдет практически любой песок). Для лучшего уплотнения многие рекомендуют полить его водой.
  • для защиты от влаги и холода, насыпают на утрамбованный песок слой щебня или керамзита высотой около 10 см;
  • выполняют черновую стяжку, при желании также можно использовать армированную сетку.
  • Поверх черновой сяжки укладывают слой гидроизолирующего материала, в качестве которой может быть использована простая полиэтиленовая пленка.
  • На следующем этапе монтируется утеплитель.
  • На утеплитель кладется армирующая сетка и делается чистовая стяжка. Нужно помнить, что для стяжки необходимо брать чистый речной песок, щебень для этого подойдет мелкий. Все слои пирога кладутся к стенам без зазора, за исключением чистовой стяжки.

Устраиваемые полы по грунту — это один из самых удачных вариантов, который снижает затраты на их возведение, экономит время и трудозатраты. А грамотно обустроенный пирог теплого пола обеспечит тепло, комфорт и уют в доме на долгие годы.
