Анкеровка плит перекрытия между собой и к стене: правила, чертежи, необходимость

Содержание статьи

1 Проектирование анкерных соединений
2 Основные нормы анкеровки
3 Способы анкеровки
4 Две точки зрения по поводу необходимости анкеровки плит
- 4.1 Анкеровка не нужна
- 4.2 Анкеровка необходима
- 4.3 Логика работы анкеров
5 Защита анкерных связей

Важный этап формирования горизонтальной несущей поверхности перекрытия из железобетонных изделий – анкеровка плит перекрытия. Её цель: фиксация отдельных плит между собой, а также соединение с несущими стенами для устранения возможности разрушения конструкции при некоторых видах воздействия. Узлы соединения в дальнейшем заделываются цементно-песчаным раствором во избежание появления коррозии металлических связей. СНиП II-22-81 в пунктах 6.35-6.39 определяет необходимость стягивания плит для предотвращения их смещения.

Проектирование анкерных соединений

Цель подобных проектных решений – реализация оптимальной схемы устройства крепежа в строительной конструкции, формирование жёсткого пространственного каркаса строения, исключение возможности сдвига перекрытий. Схемы анкеровки выполняются на основе расчётов нагрузок, с учётом деформации оснований, возможных просадок, смещений и иных факторов. Выбор конфигурации анкерного соединения основывается на параметрах конструкций, в частности, на характере опирания плит перекрытия.

Как правило, для строительства небольшого частного дома с использованием плит перекрытия не проводится расчёт анкеровки. Крепление плит между собой и со стенами производится по общепринятой схеме, с соблюдением типовых решений.

Важно! Расчёты необходимы лишь при несимметрично изменённой толщине опорных стен.

Основные нормы анкеровки

Строительными нормами рекомендуется:

Опорные конструкции стен и столбов крепятся с плитами перекрытий анкерами.
Минимальная площадь сечения анкеров составляет 0,5 см² (соответствует диаметру арматуры 8 мм).
Анкера, связывающие стены и перекрытия располагаются на расстоянии не более 3 м друг от друга.

Узлы анкеровки плит

Чертеж анкеровки плит перекрытия

При размещении связей на расстоянии больше 3 м требуется точный расчёт анкерных элементов. На практике стержни для связей изготавливаются из арматуры 10 мм при длине анкеровки 50 см и более.

Способы анкеровки

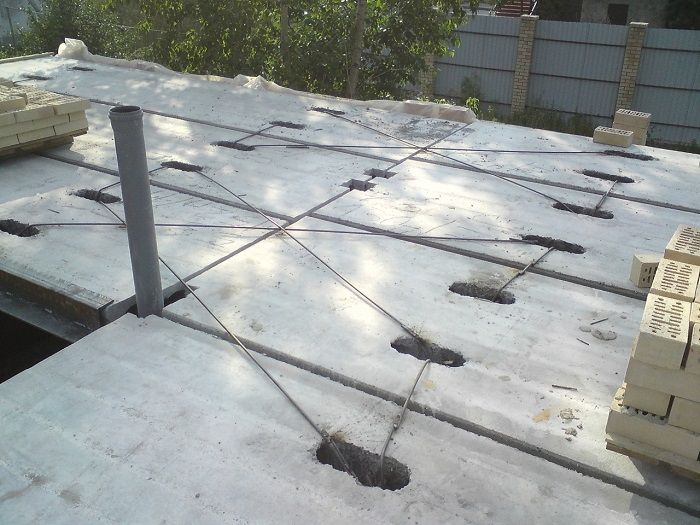

Плиты перекрытия между собой анкеруются арматурой. Она крепится сваркой к монтажным петлям уложенных плит перекрытия. Аналогично выполняется связь плит и стен с использованием Г-образных арматурных стержней.

Случается, что монтажных петель в изделиях нет. Тогда в шов между соседними изделиями устанавливается закладная пластина, к которой и приваривается стержень-анкер из арматуры класса А III. Параметры пластины – 10х5 см при толщине не меньше 0,5 см. Затем шов заливается бетоном.

Кольцевой анкер. Так называется зажатие плит перекрытия по периметру монолитным армированным поясом. Его конструкция аналогична сейсмопоясу или армопоясу, — предполагает устройство опалубки, изготовление арматурного каркаса и заливку бетонной смесью. Арматура в кольцевом анкере размещается по длине внахлёст на 40-50 см, соединяется вязальной проволокой.

Две точки зрения по поводу необходимости анкеровки плит

Строительное сообщество, рассматривая вопрос анкеровки стен с железобетонными плитами перекрытия, неоднозначно относится к этому технологическому процессу. Имеются два прямо противоположных мнения.

Анкеровка не нужна

Для строения в один-два этажа, применение либо отказ от анкеровки, — не принципиально. В этом случае она работает на раскрепление стен в перекрытиях, но не как необходимое условие надёжности самого перекрытия. Для небольшой высоты дома достаточно качественно скрепить плиты и заделать продольные стыки для образования единого жёсткого диска.

В случае строительства без проекта, в зоне, где никогда не было и не предвидится землетрясений, вероятно, устройство связей со стеной можно не выполнять, но это решение только самого застройщика и под его ответственность.

Аргументы тех, кто не считает необходимостью устройство анкеровки плит перекрытия со стенами на примере возведения дома высотой до 7 м с шириной стен 380 мм (в 1 ½ кирпича), при отсутствии сейсмичности в районе строительства:

никакие расчёты не доказывают необходимость анкеровки со стенами в данном (или похожем) варианте строительства;
непонятно, как поможет арматурный стержень толщиной 10-12 мм при обрушении части стены под плитой;
норматив введён 40 лет назад, касается только многоэтажных домов, — тогда просто не было госстандартов для индивидуального малоэтажного строительства, текущие издания СП слепо копируют устаревшие нормативы;
на отметке 0.00 анкеровка со стенами не нужна вообще, так как не выполняет никаких функций.

Анкеровка необходима

Необходимость устройства связей со стеной обозначена в нормативах. С этим сложно и ненужно спорить. Если в проекте указано, что анкерные связи необходимы – их надо делать, ибо в случае негативных последствий виновником окажется производитель работ.

Вопрос о сейсмичности не актуален для большинства российских застройщиков, — это факт. Но в современных реалиях появилось много иных факторов, которые могут оказать аналогичное воздействие на жилой дом:

Возможно, рядом со строением пролегает трасса с интенсивным движением по ней большегрузных автомобилей – иногда такое соседство равнозначно постоянно испытываемому землетрясению.
Неподалёку производится строительство большого сооружения, для которого используется метод забивки железобетонных свай.
Ещё примеры: взрыв газового баллона или постоянная эксплуатация расположенного недалеко артиллерийского полигона.

Логика работы анкеров

Многие застройщики полагают, что анкеровка противодействует выдёргиванию перекрытий из несущих стен при различных неблагоприятных воздействиях. На самом деле логика работы стены и перерекрытий несколько иная:

схема стены – вертикально ориентированная балка в несколько пролётов;
опоры этой балки – железобетонные перекрытия, но только в случае, если стена связана анкерами с плитами;
если анкера связи нет в перекрытии и стене, – значит, эта опора пропущена;
отсутствие опоры означает возрастание пролёта и гибкости балки вдвое;
результат – перегруз стены.

К этим рассуждениям стоит добавить ещё одно условие: анкера располагаются перпендикулярно оси стены без каких-либо искривлений. Только так выполняется их функция, — анкеровка стен в перекрытиях (а не перекрытий в стенах).

Защита анкерных связей

При выполнении процесса анкеровки с использованием сварки особое внимание уделяется качеству и защите сварного шва. Качество сварочного соединения во многом зависит от типа применяемых электродов. Рекомендуемый тип – Э46, марки АНО-4, ОЗС-6, толщиной 3-4 мм. Длина сварного шва должна находиться в диапазоне 8 – 10 см.

Обычно сверху плиты накрываются слоем цементно-песчаного раствора, достаточным для защиты арматуры от воздействия влаги и повреждений, приводящих к коррозии металла.

Пример практической реализации:

схема, фото и видео инструкция

Автор Георгий Русиев На чтение 4 мин Просмотров 648 Опубликовано 27. 03.2015

Анкер — это крепеж из металлического сплава: оцинкованной или нержавеющей стали, латуни и тому подобного. Он устанавливается в несущем основании и удерживает строительную конструкцию, например, плиту перекрытия. Анкеры используют при возведении любых объектов: одно- и многоэтажных домов, промышленных сооружений, гаражей. Они увеличивают прочность, устойчивость и долговечность построек. В сейсмически активных районах анкеровка плит перекрытия — прямая необходимость: при землетрясении укрепленные этажи проваливаются медленнее, что дает людям шанс спастись.

Оглавление:

Виды
Подготовка плит перекрытия
Процесс анкеровки

Классификация

В зависимости от конструкции, места применения и основания выделяют 5 типов анкеров:

1. Клиновой — это болт с конусовидной шляпкой и распорной втулкой. Он используется для плотных материалов (полнотелого кирпича, бетона). Анкеровка происходит из-за трения втулки о внутреннюю часть отверстия в стене. Достоинства крепления — дешевизна и быстрота монтажа, в том числе сквозного. Недостаток — невозможность его повторного применения.

2. Втулочный крепеж работает таким же образом, что и клиновой. Его используют для полнотелых материалов — железобетона, природного камня. По длине детали проходит втулка, которую распирает болт или гайка. Преимущества анкера — простой монтаж (в том числе сквозной). Минус — большие соединительные отверстия.

3. Забивное крепление — это втулка с разрезами на одном конце. При ударе они распираются клином, который есть внутри детали. Анкер применяют для прочных, неэластичных оснований. Соединение происходит в результате трения и внутреннего упора. Плюсы — быстрый монтаж и устойчивость к вибрации. Минусы — высокие требования к точности соединительных отверстий.

4. Химический крепеж скрепляет конструкции за счет клея, который закачивается в канал детали. Его применяют для любых материалов. Достоинства: легкость монтажа, минимальные требования к точности отверстий. Недостаток — дороговизна.

Отдельный вид — анкеры специального назначения. Среди них:

Рамный. Используют для крепления оконных профилей и дверных коробок.
Потолочный. Для подвесных потолков.
Фундаментный.
Болт Молли. Для материалов с полостью внутри или низкой несущей способностью (гипсокартон, пустотелый кирпич, ДСП).

Соединение панелей перекрытия

Стандартная междуэтажная — это железобетонная конструкция с внутренними пустотами. Анкеровку делают после каждого перекрытия, включая подвал и чердак. Междуэтажные плиты скрепляют друг с другом и со стенами. Способ соединения зависит от основания и наличия на панелях перекрытия монтажных петель (проушин). В здании из плотных материалов (кирпич, природный камень, полнотелый бетон) анкеровка плит к стенам делается стальными Г-образными креплениями, с длиной загиба 30–40 см. Их устанавливают через 3 м. Соседние плиты соединяют поперечными крепежами, а крайние — диагональными.

Порядок действий при анкеровке:

край крепления сгибают петлей, которая цепляется за проушину перекрытия;
соседние анкеры по возможности стягивают;
приваривают их друг к другу и к монтажным петлям;
заделывают раствором швы среди плит и проушины.

В зданиях из пустотелых материалов (пено- и газобетонные блоки, эффективный кирпич, известняк) анкеровка панелей перекрытия между собой выполняется тем же способом, что и при плотных основаниях. Но дополнительно по периметру дома прокладывают бетонный пояс. Это кольцевой анкер, который лежит в одной плоскости с плитами перекрытия и скрепляет их со стенами и друг с другом. Он состоит из арматурного каркаса, утопленного в бетон.

При помощи анкера выполняется и перевязка плит перекрытия без проушин. К панелям крепят стальную пластину 50х50 или 100х100 мм. К ней приваривают металлический стержень. Второй его конец закладывают в пояс и таким образом делают анкеровку. Диск перекрытия добавочно укрепляют, создавая соединения на внутренних стенах. Если необходимо усиление анкеровки ЖБИ, используют штыри, арматурные стержни и крюки.

Устройство и крепление перекрытия

Пока железобетонные панели еще на земле, их осматривают и удаляют бракованные. В оставшихся заделывают отверстия: устанавливают в просвет полтора кирпича и закидывают раствором, предохраняя плиты от промерзания. Затем проверяют готовность несущих стен. Верхний край кирпичной кладки должен быть тычковым. Если панели опираются на стены из блоков, делают бетонный армопояс, который равномерно распределяет нагрузку и уберегает постройку от деформации.

Укладывать плиты начинают на слой раствора, толщиной не более 2 см. Панель опирают на 2 короткие стороны. Между краем плит и стенами оставляют зазор для утеплителя. При помощи уровня убеждаются, что плиты находятся в одной плоскости, а перепад их высот не превышает 20 мм. Неровности сглаживают, прокладывая полосы изоляционного материала. Анкеровку начинают, когда уложены все плиты.

Панели с монтажными петлями соединяют между собой и со стенами металлическими прутами. После окончания анкеровки проушины заделывают, чтобы внутрь не попала вода. Крепления закрывают цементом, предохраняя их от ржавчины. Плиты без монтажных петель соединяют с помощью монолитного бетонного пояса по периметру здания. Крепления на наружных стенах дополнительно усиливают арматурными стержнями и штырями.
