Межэтажные перекрытия в частном доме

При проектировании и строительстве загородного коттеджа важно учесть множество деталей и параметров. Особое значение имеет выбор межэтажных перекрытий в частном доме. Именно от них будет зависеть жесткость и надежность здания, поэтому к их устройству предъявляется ряд требований. Разберемся, какие виды конструкций используются чаще всего и на какие характеристики важно обратить внимание.

Что такое межэтажные перекрытия

Это — строительные элементы, которые разделяют строение по высоте и размещаются горизонтально. Перекрытия служат в качестве пола верхнего этажа и вместе с тем принимают на себя значительные нагрузки от массы мебели и людей. Кроме разделения на этажи, такие конструкции могут отделять чердак или подвал дома. В этом случае помимо придания зданию необходимой жесткости перекрытия обеспечивают требуемое энергосбережение.

В задачи перекрытий входит распределение нагрузок и их передача на основные несущие конструкции дома (стены и фундамент). Поэтому не удивительно, что к таким изделиям предъявляется ряд требований, которые обязательно нужно учитывать на стадии строительства.

Имеющиеся требования

Рассмотрим характеристики, которым должны отвечать межэтажные перекрытия в частном деревянном доме:

Самое главное из требований — это достаточная прочность конструкций. Иначе существует риск того, что они попросту не выдержат нагрузок, что приведет к проседанию пола или более серьезным последствиям. Перекрытия должны выдерживать как собственный вес, так и предполагаемые нагрузки (к ним относится вся находящаяся в комнате мебель, бытовая техника, члены семьи и т. д.). Предполагаемые нагрузки рассчитываются с учетом площади и типа помещения. Например, для чердачных помещений нагрузка будет меньше — она не превышает 100 кг/м2. Если мы говорим о межэтажных и цокольных конструкциях, то нагрузка на них в 1,5–2 раза больше.

Не стоит забывать, что конструкции выполняют функцию шумоизоляции. Поэтому важно, чтобы показатели соответствовали существующим строительным нормам.

Если разница температур на этажах превышает 10 градусов (например, когда речь идет о подвале и первом этаже дома), то предъявляются определенные требования к уровню теплоизоляции.

Важное значение имеет толщина перекрытия и его жесткость. Это накладывает определенные ограничения на используемые материалы, так как важно, чтобы они были устойчивы к нагрузкам и не деформировались в процессе эксплуатации. Толщина межэтажного перекрытия в частном доме должна составляет не более 1/250 от размеров пролета.

Последний, но немаловажный пункт — это предел огнестойкости перекрытий. Конечно, не существует стройматериала, который мог бы противостоять открытому огню на протяжении долгого времени, но всегда можно выбрать оптимальный вариант. Например, железобетонные перекрытия способны выдержать воздействие огня в течение 50–60 минут. У древесины эти показатели примерно в 4 раза меньше. А деревянные балки, не защищенные огнеупорными составами, выдержат менее 15 минут.

То есть, плита перекрытия должна быть достаточно жесткой и прочной, не прогибаться под нагрузками и отличаться хорошими звуко- и теплоизоляционными свойствами.

Виды перекрытий

Выделяют несколько типов межэтажных конструкций, которые могут использоваться при строительстве дома. В зависимости от функций и расположений можно использовать следующие разновидности:

Подвальные. Требуются для отделения подвала от первого этажа здания.

Цокольные. Используются в тех случаях, когда нужно отделить холодный подвал или подпол от жилого помещения.

Межэтажные (междуэтажные). Необходимы для разделения жилых этажей.

Чердачные. Разделяют жилое пространство и неотапливаемый чердак. Нередко такие конструкции называют чердачным покрытием.

Каждая разновидность имеет свои характеристики тепло- и звукоизоляции, может различаться по толщине и материалам изготовления.

Следующая классификация перекрытий выполняется в зависимости от конструктивных особенностей. Выделяют две большие группы — балочные и безбалочные изделия:

Балочные перекрытия в зависимости от материалов могут быть сборно-монолитными, на деревянных и на металлических балках.

Безбалочные решения бывают сборными и цельными (монолитными).

Каждую из категорий мы рассмотрим подробнее.

Балочные перекрытия

Подобные межэтажные перекрытия в частном доме могут выполняться из дерева или металла. В основе каждого из решений специальные балки, которые монтируются с одинаковым шагом поверх стен или дополнительно установленного армопояса. Сверху на балки укладываются материалы для заполнения пустот (накат), в результате чего получается ровная горизонтальная конструкция.

В деревянных и каркасных домах чаще всего используются балки из дерева. Однако такой вариант имеет существенные ограничения по использованию. Например, допустимо устанавливать балки для пролетов шириной не более 5 м. Для чердачных конструкций ширина пролета может составлять до 6 м.

Плюс деревянных перекрытий в простоте монтажа и малом весе. Обычно на этапе строительства не требуется использование грузоподъемной техники и оборудования. Однако древесина нуждается в дополнительной обработке и защите, так как восприимчива к влаге и со временем может гнить.

По этой причине предпочтение нередко отдается балочным конструкциям из металлического профиля. В этом случае применяются швеллеры и двутавры. По способу монтажа и конструктивным особенностям такие перекрытия почти не отличаются от деревянных. Металлические изделия позволяют сделать ширину пролетов более 6 м. Кроме этого, они отличаются длительным сроком службы, устойчивостью к огню, не подвержены грибку и гниению. Однако металл склонен к коррозии, поэтому требует дополнительной обработки. Кроме этого, не стоит забывать о низких теплоизоляционных свойствах материала.

Третья разновидность перекрытий — сборно-монолитная (СМП). Такая основа считается наиболее современным вариантом конструкции. Она имеет небольшой вес, простая в монтаже и подходит для пролетов сложной формы. Кроме этого, в том случае, если мы утепляем такое межэтажное перекрытие в частном доме, не требуется использовать специальную технику. Суть методики сводится к укладке продольных балок с небольшим шагом. Свободное пространство заполняется при помощи блоков. В результате формируется несъемная опалубка. Минус такого решения только один – это длительный срок формирования.

Безбалочные перекрытия

Такие основания формируются из железобетонных элементов. Используются готовые плиты, несъемная опалубка блочного типа или съемная опалубка, которая заливается специальным образом.

Сборный вид безбалочного перекрытия считается наиболее простым, поэтому его можно встретить чаще всего. При его возведении применяются многопустотные элементы различной толщины. По сути все перекрытие создается на основе железобетонных плит. Такое решение имеет ряд преимуществ:

Небольшой вес по сравнению с монолитными конструкциями.

Простой и быстрый монтаж.

Широкие возможности по выбору толщины.

Перекрытие длинных пролетов.

Однако есть и свои минусы. Например, такой тип не подходит для покрытия нестандартных пролетов. Но в целом монтаж конструкции достаточно простой. Предварительно на несущие стены укладываются плиты, положение которых корректируется за счет натянутых тросов крана. После этого выполняется анкеровка и заделка оставшихся зазоров.

Другой вариант безбалочных конструкций в частном доме — это монолитное межэтажное перекрытие. Такое решение представляет цельную плиту, которая опирается на стены по периметру объекта. Монолитная основа считается прочной и надежной, она подходит для пролетов нестандартной конфигурации и простая в монтаже. Однако вес монолитной плиты достаточно большой, поэтому ее чаще используют в кирпичных зданиях.

Для обустройства монолитных перекрытий потребуется установка съемной опалубки. После этого происходит создание двухъярусного каркаса из арматуры и заливка опалубки бетонным раствором. Обязательным этапом процедуры является уплотнение бетонной смеси при помощи вибрационного оборудования. Это позволяет получить ровную бетонную плиту без пустот.

Как выбрать

Выбирать конкретный вариант конструкций стоит в зависимости от типа и материалов здания. Как правило, деревянное перекрытие используется в строениях из бруса или в каркасных домах. Связано это с тем, что такое основание легко монтировать, оно прослужит не один десяток лет и отлично впишется в конструкцию.

Каменные и кирпичные дома чаще строятся с использованием безбалочных перекрытий. Причем, популярны оба решения — как монолитное, так и сборное. Во многом выбор зависит от сроков строительства, сметы расходов и параметров объекта.

Важно помнить то, современные стандарты серьезно регламентируют тепло- и шумоизоляцию межэтажного перекрытия в частном доме. Межэтажная конструкция не должна выпускать теплый воздух из помещения ни вверх, ни вниз. Чаще всего в качестве утеплителя используется слой каменной ваты. Монолитные плиты теплоизолируются пенополистиролом. Конечно, межэтажные конструкции по желанию заказчика могут не утепляться, однако стоит понимать, что в результате этого между этажами не будет никакой звукоизоляции. Что касается чердачных и подвальных перекрытий, то они теплоизолируются в любом случае.

Деревянное перекрытие между этажами

Содержание

Особенности перекрытий из дерева
Технические требования для перекрытий
Установка и обработка
Балки перекрытия
Монтаж наката
Способы укладки цокольного перекрытия
Утепление и звукоизоляция

Деревянные перекрытия между этажами подходят почти для всех типов зданий. Они совместимы с деревянными, кирпичными и бетонными постройками. Конструкции монтируют не только между этажами, но и в чердачных и подвальных помещениях. В этих комнатах без них не обойтись, но устройство деревянного перекрытия между этажами отличается от подвальных конструкций.

Особенности перекрытий из дерева

Устройство перекрытия включает в себя, по большей части, только деревянные элементы. Однако для отделки потолка и пола используются абсолютно любые материалы. Главное – грамотно провести установку самой конструкции.

Одна из самых главных функций перекрытия – звукоизоляция. На дерево очень легко крепить любые изоляционные материалы, в том числе и плитные. Поверх можно без проблем монтировать любую современную отделку.

Очень важное преимущество конструкции из дерева – малый вес. Элементы перекрытия из древесины не оказывают значительного давления на основание постройки. Поэтому их часто используют в домах с легким фундаментом.

Монтаж, проведенный по правилам, способствует естественному воздухообмену помещения. При этом не нарушается тепло- и звукоизоляция комнат.

В целом деревянные конструкции очень прочны. Они позволяют в короткий срок создать легкие и долговечные перекрытия.

Технические требования для перекрытий

Межэтажные конструкции состоят из следующих элементов:

балки;
брусья;
слой из доски;
тепло- и звукоизоляционный слой;
пленка гидроизоляции;
чистовая доска;
вентиляционная щель;
плинтуса.

Для конструкций перекрытия рекомендованы следующие требования:

Если этажи, между которыми монтируют перекрытия, имеют температурный перепад более 10 градусов, то необходимо прокладывать теплоизоляционные материалы. Чаще всего это случается между жилыми этажами и подвалом или чердаком. В таких помещениях без теплоизолятора не обойтись.
Независимо от типа древесины, балки конструкции должны обладать высокой прочностью. Им необходимо выдерживать нагрузку конструкции, интерьера помещения и людей. Но помимо этого веса должен быть еще определенный запас. Следует помнить, что показателем минимальной нагрузки на такие перекрытия является 210 кг/кв. м. Для чердачных цифра начинается от 100 кг.
К деревянным конструкциям применяют значение прогиба. Оно должно быть менее 4 мм на один метр. Показатель рассчитывается следующим образом длину доски делят на 250 и получают максимальное значение прогиба. Для покрытия, на котором планируется укладка плитки, показатель делят не на 250, а на 400. Для чердаков цифру делят на 200.
Звуковой предел для материалов не должен быть больше 50 децибел. Это стоит учесть при выборе звукоизоляции. Теплоизоляторы способны значительно скрадывать шум. Звуки не должны проходить сквозь перекрытия и коммуникации.
При расчете материалов перекрытий важно также учитывать длину деревянных балок. Она не должна быть более 5 метров. Для чердаков – 6. Однако редко можно встретить деревянные конструкции более 6 метров. Если площадь комнат превышает 6 метров, под балки устанавливают опоры.

Обратите внимание! Древесина относится к классу легко воспламеняемых материалов. Кроме того, она подвержена гнилостности, грибкам и различным бактериям. Поэтому материалы для перекрытий перед монтажом поддаются обязательной обработке. Минимальный набор пропиток состоит из антипиренов и антисептиков.

Установка и обработка

Чтобы сделать правильное деревянное перекрытие между этажами своими руками нужно разобраться с устройством его конструкции. Она состоит из балочного каркаса и обшивки из доски или листовых стружечных материалов.

Роль теплоизоляционного и звукоизоляционного слоя выполняет рулонный материал. Чаще всего для этого используют стекловату, минвату или подобные ей изоляторы. Иногда применяют керамзит или пенопласт. Однако первый очень утяжеляет конструкцию, а второй легко воспламеняется.

Для деревянного перекрытия между этажами в саунах и банях очень важно правильно устроить гидроизоляцию. В данном случае оптимальны паронепроницаемые пленки, пропускающие влагу лишь в одном направлении. Материал состоит из расширяющихся колбочек, впитывающих влагу лишь с пористой стороны. С обратной стороны покрытия влага не выделяется.

Важно! Паронепроницаемые покрытия укладывают пористой стороной к утеплителю, «лицом» к помещению. А для комнаты выше пленку монтируют наоборот.

Балки перекрытия

Чтобы разобраться, как сделать деревянное перекрытие между этажами, нужно знать особенности каркаса конструкции. Ее основой служат деревянные брусья. Чаще всего используют элементы 15-25 см в высоту и 5-15 в толщину. Между балками делается расстояние до 1 м, в зависимости от сечения элементов.

Обратите внимание! Чем больше нагрузка на перекрытие – тем больше должно быть сечение балок.

Опорные концы делают от 150 мм в длину, их укладывают «маячковым» способом. Сначала проводится монтаж крайних балок, а между ними укладывают промежуточные. Ровность укладки выверяют уровнем. Средние балки укладывают по шаблону. Для выравнивания можно использовать различные смоленные подкладки из обрезков.

Важно! Нельзя для выравнивания балок использовать отесанные, заостренные щепки.

Брусья укладывают с одинаковым шагом по всему периметру, строго параллельно. Перед укладкой их обрабатывают антисептическими пропитками и обматывают в 2-3 слоя рубероидом. Для кирпичных и блочных построек балки перекрытия с концов промазывают битумом. Такой прием защищает древесину от влаги. Для стен толщиной от 2.5 кирпича оставляют продушины для вентиляции. А на месте соединения древесины со стенами под балки стелют рубероид.

Монтаж наката

Для перекрытия пола между этажами используют различные материалы из дерева, в том числе доски, фанеру и стружечные панели.

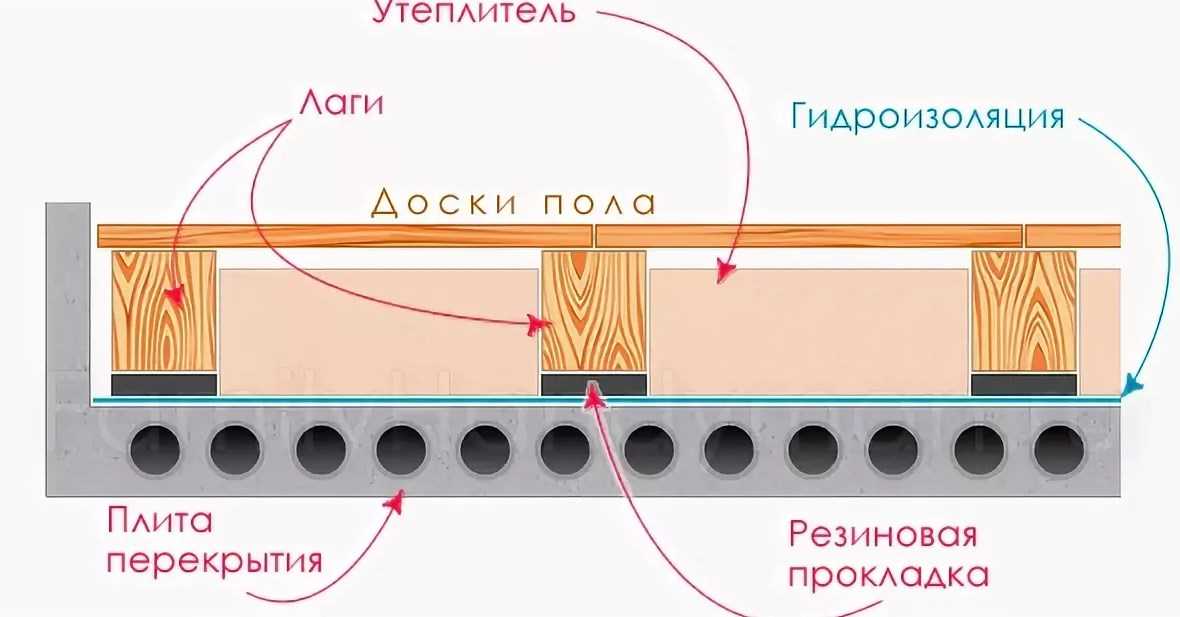

Черновым полом в перекрытии выступает нижний настил, именно на него стелют теплоизоляционный материал. Его можно крепить и прямо на балки снизу. В этом случае он выполняет функцию чернового потолка, на который можно сразу монтировать чистовой материал. Пол, сделанный с использованием второсортной доски, обойдется в разы дешевле.

Расстояние от брусьев или бревен определяется толщиной досок, которыми устилают черновое покрытие. На них оказывается основная нагрузка. Так, если в помещении применяются доски в 2 с половиной сантиметра, для чердачных помещений нужен шаг в 50 см, а для жилых – 40 см. Поэтому для полового покрытия рекомендуется применять толстую доску в 4-5 см.

Способы укладки цокольного перекрытия

Для деревянной конструкции цоколя обязателен черепной брусок. Он позволит утеплить пол. Ведь именно на него монтируются панели или доска, прикрывающая утеплитель.

Более популярен вариант чернового слоя из наката или необрезной доски. Материал монтируют на деревянный брусок с квадратным сечением и стороной в 5 или 4 см. Лучше всего черепной брус крепить к лагам саморезами, но можно и гвоздями.

Совет! Можно крепить доску не на черепной брусок, а в паз (четверть). Его нужно вырезать стамесками или электроинструментом. Это займет больше времени.

Черновой пол цоколя утепляют насыпными материалами, в том числе песком. Нередко используют пропитанные антисептиком опилки или минеральную вату от 10 см в толщину. Для защиты древесных конструкций снизу устилают гидроизоляционный слой. Наиболее практичный вариант – битумные рулонные материалы. Для помещений, контактирующих с влагой, гидроизоляцию монтируют еще и сверху.

Утепление и звукоизоляция

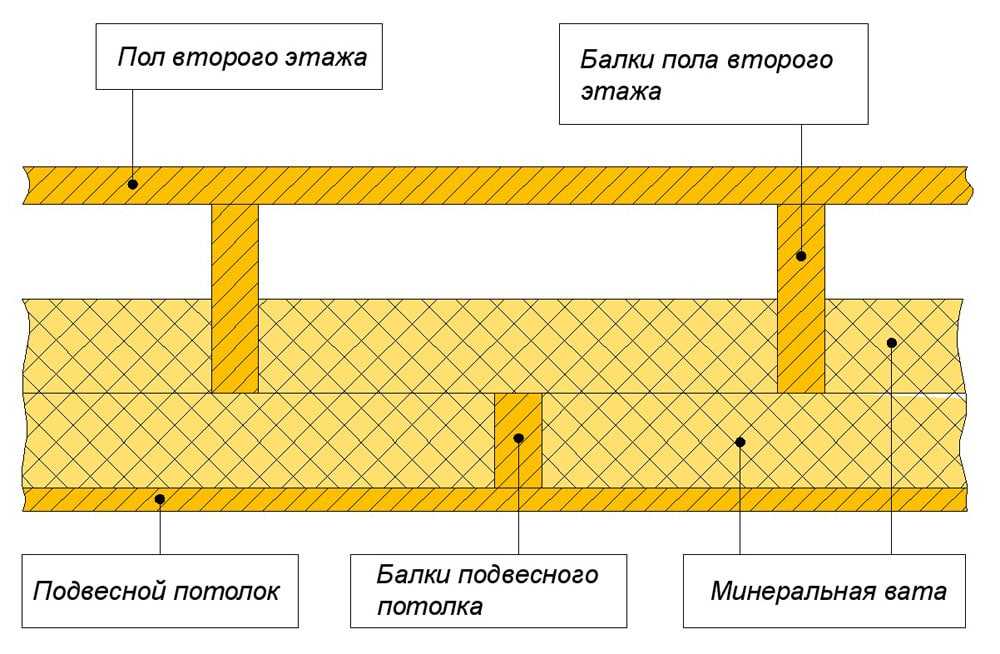

Теплоизоляционный слой очень важен в конструкции перекрытия: он выполняет функцию звукоизоляции. Поэтому для его обустройства применяют современные синтетические и минеральные утеплители. Они не подвержены воздействию бактерий и грибков, поэтому имеют больший срок службы.

Большой популярностью пользуется минвата. Однако для бань и саун некоторые рулонные материалы противопоказаны. В таких помещениях не рекомендуется использовать шлаковату, так как она содержит взвеси металлов. Эти частицы от влаги ржавеют, и вата проседает, теряя свои свойства.

Чаще всего в помещениях с нормальной влажностью для гидроизоляции используют рубероид. Битумные материалы имеют низкую стоимость и отличные эксплуатационные характеристики. Поверх рубероида стелют плотный полиэтилен.

Обратите внимание! Рекомендуется укладывать рубероид в два слоя, так, чтобы верхние листы перекрывали места стыков нижних.

Поверх пленки монтируют теплоизоляционный материал. Очень важно, чтобы между пластами ваты или пенопласта не было щелей, иначе в помещении будет низкая тепло- и звукоизоляция. Если используются плитные утеплители на основе пенопласта – щели заделывают монтажной пеной.

Монтируя пол второго и первого этажа по деревянным балкам, вы сможете значительно сэкономить. Подобные конструкции обойдется в разы дешевле бетонной, к тому же вы сможете справиться с монтажом самостоятельно.

Во время работ следует соблюдать определенные правила. К примеру, необходимо использовать балки определенного сечения, а шаг выверять с учетом площади перекрытия.

Наливные полы своими руками
Плитка ПВХ для пола
Как делать сухую стяжку пола своими руками
Сухая стяжка Кнауф своими руками: инструкция, отзывы

виды и технология возведения

Перекрытия между этажами в частном доме представляют собой конструкции, разделяющие помещения по высоте, образующие перекрытия. Эти конструкции отделяют подвальные и чердачные помещения от основных. Они должны иметь достаточную прочность, чтобы выдержать нагрузку собственного веса и полезной нагрузки, которой оказывается мебель, люди и оборудование.

общее описание

Значение полезной нагрузки на квадратный метр будет зависеть от назначения помещения и характера оборудования. Если это чердачное перекрытие, то эта величина составляет не более 105 килограммов на квадратный метр. Для межэтажного перекрытия цокольного этажа это значение увеличивается до 210 килограммов на квадратный метр. Перекрытия между этажами в частном доме должны быть прочными, они не должны прогибаться под действием нагрузок, допустимая величина прогиба для мансардных этажей составляет 1/200, тогда как в случае пролетов между этажами эта величина должна быть 1/200. 250.

Основные требования к перекрытиям

В процессе устройства полов необходимо обеспечить достаточную степень шумоизоляции, значение устанавливается нормами при проектировании. Для этого закройте щели в местах стыковки материала, только в этом случае звуки из соседних комнат будут распространяться минимально. Перекрытия, разделяющие помещения с определенным перепадом температур, должны соответствовать требованиям теплозащиты. Это говорит о необходимости дополнительного слоя утепления. Любая конструкция, особенно из дерева, не способна противостоять длительному воздействию огня. Следует помнить, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий она составляет 60 минут, а если конструкция деревянная с засыпкой и дно имеет оштукатуренную поверхность, то противостояние с огнем продлится 45 минут. Деревянные полы, защищенные слоем штукатурки, способны выдерживать пламя около 15 минут. При наличии деревянных перекрытий, которые в процессе строительства не были защищены негорючими материалами, следует учитывать, что их предел огнестойкости еще меньше.

Виды перекрытий

Перекрытия между этажами в частном доме могут быть межэтажными, цокольными, цокольными или чердачными. По конструктивному решению несущая часть перекрытия может быть балочной или шпоночной. В первом случае система состоит из балок и заполнения. Во втором конструкция выполняется из однородных элементов по типу панелей или плит.

Особенности покрытия балок

Перекрытия между этажами в частном доме могут быть балочными, при этом отдельные элементы располагаются на равном расстоянии друг от друга, а элементы набиваются по балкам. Последние служат ограждением. Балки могут быть металлическими, железобетонными или деревянными.

Особенности устройства полов из деревянного бруса

При строительстве частных домов в большинстве случаев балки выполняются из дерева. Для балок существуют ограничения по ширине пролета, их можно применять для чердачных перекрытий или межэтажных конструкций, в которых ширина пролета должна быть 5 метров. Такие изделия изготавливаются из хвойных или лиственных пород дерева, а с верхней стороны находится настил, то есть пол. Конструкция такого перекрытия предусматривает наличие балок, наката, пола и теплоизоляционного материала.

Если вы решили возводить перекрытия между этажами в частном доме своими руками на основе деревянного бруса, вам следует знать, что дом может иметь прямоугольный план. Перекрывать пролеты необходимо по направлению вдоль короткой стены. Чтобы пол не прогибался под собственным весом, его элементы укладывают на определенном расстоянии. Если нужно построить потолок 3х4 метра, следует использовать балки 6х20, которые укладываются на 3-х метровую стену. Если перекрытие межэтажное, то балки должны быть удалены друг от друга на 1,25 метра, в случае мансардного этажа расстояние увеличивается до 1,85 метра. Это свидетельствует о том, что по мере увеличения ширины пролета расстояние между балками становится больше.

Технология работ

При перекрытии между этажами в частном доме из дерева элементы изначально обрабатываются антисептиком. При их опоре на бетонную или каменную стену торцы оборачиваются двумя слоями рубероида, а брус укладывается в подготовленное гнездо. При этом элемент не должен доходить до задней стены на 3 сантиметра, конец бруса нужно сделать скошенным. Оставшееся свободное пространство заполняется теплоизоляцией, которую можно заменить монтажной пеной.

По боковым кромкам балок укреплены бруски 4х4 или 5х5, которые называются черепными. Рулоны закреплены на валке из деревянных щитов. Пластинчатые пластины плотно прижаты друг к другу, к черепной перекладине они крепятся с помощью саморезов. Когда делаются перекрытия между этажами в частном доме, фото рекомендуется рассмотреть заранее. Это позволит понять, что конструкция требует монтажа утеплителя. Он будет выполнять роль шумопоглощающего слоя, а в мансардном потолке — функцию теплоизоляции. В качестве материала может использоваться пенопласт, керамзит, опилки, минеральная вата, стружка, солома, а также одревесневшая листва. После закрепления проката сверху укладывается теплоизоляция. Между балками сначала уложите слой толя, пароизоляционную пленку или пергамин, загнув материал на балки на пять сантиметров. После наступает очередь укладки слоя теплоизоляции.

Устройство бетонных полов

Бетонные плиты между этажами в частном доме могут иметь различную форму. Если речь идет о монолитных конструкциях, то они представляют собой сплошную плиту, толщина которой равна пределу от 8 до 12 сантиметров. При этом используется бетон М 200, сама плита опирается на несущие стены. Вес квадратного метра такого перекрытия может составлять 490 килограмм, если толщина 200 миллиметров. Монтаж осуществляется в несколько этапов, первый – это установка несущих балок на подготовленное место, затем делается деревянная опалубка из необрезной доски, и следующим этапом укладывается арматура 6 мм. На завершающем этапе заливается бетон. Толщина перекрытий между этажами в частном доме может равняться вышеуказанному пределу, но важно также соорудить опалубку, которую иногда приобретают в готовом виде. Он состоит из телескопических стоек, балок, фанеры, а также штатива. Если использовать опалубку из алюминиевого или деревянного бруса, мастер сможет соорудить перекрытие любой конфигурации.

Заключение

Перекрытия между этажами в частном доме из газобетона обычно выполняются из дерева, так как вес материала в основании стен не настолько велик, чтобы нести нагрузки от бетона.
