Межкомнатные перегородки из газобетона — кладка перегородок своими руками

Как делать перегородки из газобетона?

Газобетонные блоки – популярный материал для устройства внутренних стен и перегородок. Они подходят для малоэтажных домов из газобетона и для многоэтажных новостроек со свободными планировками.

В чём секрет популярности перегородок из газобетона?

• Блоки относительно дешёвые, отличный вариант для бюджетного обустройства жилья.
• Блоки лёгкие (весят в несколько раз меньше, чем кирпич) и потому удобные в транспортировке, разгрузке и монтаже. Возводить кладку из газобетонных блоков по силам одному человеку. Благодаря малому весу перегородок снижается нагрузка на перекрытия и фундамент, а значит, уменьшаются расходы на конструктив здания.
• Блоки легко режутся ручной или электрической ножовкой. Можно без проблем сверлить их, вырезать из них элементы сложной формы, делать скосы и т. п.
• Блоки укладывают на тонкослойный цементный раствор или полиуретановый пеноклей. Эти способы укладки в сочетании с малым весом блоков и удобством их обработки обусловливают высокую скорость монтажа перегородок.
• В линейках ведущих производителей газобетона (например, Xella Россия, бренд YTONG) есть продукты, которые позволяют реализовать самые необычные архитектурные решения. В частности, есть дугообразные блоки для создания полукруглых перегородок. Или О-блоки для устройства шумозащитных и теплоизоляционных оболочек для вентиляционных каналов или дымовых труб, проходящих через стены дома. Такие блоки просто встраиваются в стеновую кладку.

Толщина перегородки

Обычно внутренние стены и перегородки возводят из блоков толщиной 100-150 мм, реже – 200 мм. Марка по плотности D500. Лучше не использовать менее плотный газобетон, так как у него хуже звукоизоляционные свойства. Из блоков D500 толщиной 100-200 мм можно сооружать стены высотой до 3 м и длиной до 7 м (без проёмов) без дополнительного усиления в виде армирования.

Если же нужны более габаритные перегородки (например, в коттедже со вторым светом, с большим числом дверных проёмов и пр.), то потребуется расчёт конструкции на устойчивость, согласно СП*. И может понадобиться усиление кладки. Для этого существуют стандартные решения:

• Армирование каждого третьего ряда блоков стальным или композитным прутком диаметром 8-10 мм. Пруток размещают в штробе сечением 20х20 мм, выполненной на верхней поверхности кладки, а затем заливают клеевым раствором. Также можно армировать перфорированными металлическими пластинами, утапливаемыми в клеевой шов.
• Крепление стены к верхнему перекрытию. Этот способ подходит в том числе тогда, когда есть опасность опрокидывания стены под нагрузкой. Или когда по тем или иным причинам не было выполнено армирование кладки. Но закрепить газобетонную стену можно только к перекрытию из бетона (в случае перекрытия по деревянным балкам эта технология неосуществима). Есть два варианта крепления:

1. Металлическими уголками. Их фиксируют к перекрытию обычными дюбелями, а к блокам – специальным крепежом для газобетона. Уголки устанавливают по одному на каждый блок, стандартный шаг между ними – 625 мм. При последующей отделке уголки закрывают штукатуркой.
2. Гибкими связями. Это перфорированные ленты из нержавеющей стали, которые одним концом размещают в вертикальном клеевом шве (обычно забивают в стенку блока гвоздями), а другим – крепят дюбелями к перекрытию. Расход связей такой же – 1 шт./ блок.

Кладка: быстро и легко!

Как уже говорилось, блоки укладывают с помощью тонкослойного цементного клея или полиуретанового пеноклея. Оба варианта обходятся примерно в одну и ту же сумму, но у пеноклея есть ряд преимуществ:

• Она удобнее для ремонта в многоэтажном доме или обустройства коттеджа, где уже закончены черновые работы. Цементный клей – это пыль, грязь, повышенная влажность в помещении. Пеноклей позволяет избежать всего этого.
• Укладывать блоки на пеноклей быстрее, чем на цементный клей. Берём строительный пистолет, вставляем баллон с пеной, наносим одну полоску на горизонтальную и вертикальную поверхности кладки – и фиксируем блок. Через 10 минут пена затвердевает, прочно удерживая блок. Быстро и легко!
• Швы из пеноклея обладают небольшой эластичностью и потому предотвращают появление трещин при прогибе перекрытия.

Акция от YTONG: пеноклей к перегородкам толщиной 50-200 мм в подарок!

Несколько слов о технологии укладки блоков. Первый ряд обязательно монтируют на обычный цементно-песчаный раствор, чтобы обеспечить жёсткость всей стены. Если работы ведутся на первом этаже коттеджа, то между кладкой и нижним перекрытием предусматривают отсечную гидроизоляцию из рулонных или обмазочных битумных материалов. Это защита от капиллярного проникновения влаги.

Между стеной и верхним перекрытием оставляют зазор 30-50 мм, который заполняют монтажной пеной или другим эластичным материалом. Дело в том, что плита перекрытия может слегка прогибаться при осадке здания. Для газобетонной стены в этом нет ничего критичного, а вот отделка может повредиться. Чтобы этого не произошло, предусматривают зазор.

К несущим стенам из газобетона не несущие крепят с помощью гибких связей – металлических перфорированных лент: по одной на каждый третий ряд. Такие связи компенсируют неравномерную осадку наружных и внутренних конструкций дома. Один конец ленты монтируют в несущую стену, другой – в клеевой шов перегородки. Кроме того, между перегородкой и наружной стеной оставляют небольшой зазор, который заполняют монтажной пеной или демпферной лентой из вспененного полиэтилена. Это нужно, чтобы по углам помещения штукатурка не растрескалась при колебаниях здания, вызванных, например, сильным ветром. Притом демпферная лента ещё и улучшает звукоизоляцию стены.

Крупноформатные плиты Jumbo

Для ускорения монтажа можно выполнять перегородки из крупноформатных газобетонных плит Jumbo от YTONG. Их длина и ширина — 750 х 625 мм, толщина — 75 или 100 мм.   У плит Jumbo есть ряд преимуществ над стандартными блоками из газобетона:

• Можно возводить перегородки в два раза быстрее.

• Расход клей-пены или тонкослойного клея для кладки — в два раза меньше.

• Плиты удобно монтировать благодаря их малому весу — до 32 кг.

Осторожно: штроба!

Вертикально штробить газобетонные стены толщиной 100 мм и более вполне допустимо, а вот горизонтально – нет, поскольку штробы снижают их устойчивость. Европейские нормы разрешают горизонтально штробить стены толщиной свыше 175 мм, но есть ряд оговорок**. Штробы могут быть длиной не более 125 см и глубиной не более 25 мм. Высота от пола – 40 см. Расстояние до ближайшего проёма – не менее 49 см.

В тех случаях, когда нужна горизонтальная прокладка электропроводки, её выполняют в слое черновой отделки, например, штукатурке.

Правильная штукатурка

Тяжёлая цементная штукатурка может отслаиваться, поскольку у неё и у стены разные упругость и степень осадки. Отсюда рекомендация: применять лёгкие штукатурки – гипсовые, цементно-известковые. Максимальная плотность – 1300 кг/ м3***.

Чем крепить к стене тяжёлые предметы?

Чтобы навесить на перегородку из газобетона тяжёлые предметы (котёл, кухонную мебель, радиаторы отопления и пр.), не нужно предварительно устанавливать закладные элементы. Хотя блоки не очень прочные при растяжении, они вполне способны удерживать большую нагрузку при использовании специального крепежа. Его самые распространённые варианты:

• Нейлоновые дюбели для газобетона в сочетании с металлическими шурупами. В зависимости от производителя и модели (формы, размера) дюбели могут выдерживать вес от 50 до 700 кг. Если предполагается навешивать на дюбель особо тяжёлые предметы, не стоит забывать о том, что сама стена должна обладать достаточной устойчивостью. Возможно, придётся закрепить её к перекрытию во избежание опрокидывания.
• Химические анкеры: металлические шпильки в сочетании с полимерным клеем. Главный элемент такого анкера – клей, который глубоко проникает в поры газобетона и после отверждения надёжно удерживает шпильку. Химические анкеры рассчитаны на значительную нагрузку (до 1,5 тонн), но они сложнее в монтаже и намного дороже обычного механического крепежа. Если предполагается закрепить таким анкером на стене что-то очень тяжёлое, имеет смысл предварительно зафиксировать стену к перекрытию.

 Чаще всего встречаются химические анкеры двух видов:

1. Ампула, рассчитанная на определённые глубину и диаметр отверстия. Необходимо заранее знать, какие именно отверстия понадобятся.
2. Картридж большого объёма: клей подаётся из него с помощью специального пистолета.

Подробную информацию о возведении дома из газобетона можно получить на курсе по строительству из YTONG

* СП 15.13330.2012 «Каменные и армокаменные конструкции»

** DIN 1053, часть 1, таблица 10

*** СТО НААГ 3. 1-2013 «Конструкции с применением автоклавного газобетона в строительстве зданий и сооружений. Правила проектирования и строительства», приложение Б3.

Как самому сделать перегородки из газобетонных блоков

Газобетон в последние годы завоевал широкую популярность в частном домостроении. Материал подходит не только для наружных стен, но и для внутренних перегородок, которые сделать под силу даже своими руками. Рассмотрим особенности строительства перегородки из газоблоков.

Особенности газобетонных перегородок

Само понятие перегородок может пониматься по-разному. В большинстве случаев перегородка – это внутренние стены, которые предназначены для разделения на комнаты внутреннего пространства здания. Это следует из значения самого слова «перегородка». Перегородки от стен отличает то, что они не являются несущими, т.е. не удерживают перекрытия.

В некоторых случаях под перегородками понимают любые внутренние стены, в этом случае используют понятие «несущая перегородка». Возвести своими руками несущую перегородку из газоблоков не получится. Все несущие стены должны решаться на стадии проекта, поэтому дальше речь пойдет о ненесущих перегородках.

Перегородка должна отвечать ряду требования, на основе которых делается выбор в пользу определенного материала.

• Толщина – перегородка не должна быть толстой, так как лишняя толщина снижает полезную площадь помещений, а высокие несущие характеристики для перегородки не так важны.

• Пожаробезопасность – перегородка должна замедлять распространение огня, а не ускорять его. Так как конструкция не является несущей, то сохранение конструкционной прочности при воздействии огня отходит на второй план.

• Теплоизоляция важна, если перегородка отделяет отапливаемое помещение от неотапливаемого.

• Звукоизоляция – наиболее важная характеристика перегородки, особенно, если стена разделяет несколько квартир.

Теперь рассмотрим особенность ячеистого автоклавного бетона (газобетона) в качестве материала для перегородки.

• Низкая теплопроводность – марки с низкой плотностью превосходят по этому параметру древесину. D300 в сухом состоянии имеет коэффициент теплопроводности 0,07, древесина разных пород – 0,09 – 0,2.

Низкая теплопроводность обеспечивает низкую передачу тепловой энергии, значит больше тепла будет сохраняться в помещении.

• Звукоизоляция перегородки зависит от толщины и марки газобетона. Характеристика является расчетной. Лист гипсокартона 12,5 мм обеспечивает изоляцию от воздушного шума сопоставимую с перегородкой из газобетона D300 толщиной 100 мм.

• Водопоглощение – газобетон является пористым материалом, он легко впитывает воду, поэтому при использовании его во влажных помещениях нужна гидроизоляция. Еще одна особенность газобетона, что с производства он поступает достаточно влажным (до 50%). Также он насыщается влагой из кладочного раствора. Это надо учитывать при выборе некоторых видов отделки.

• Прочность – перегородки из газобетона превосходят по прочности гипсокартон и гипсоволокно.

Критерии выбора блоков

Выбор газобетонных блоков зависит от конкретных расчетов. Рассмотрим основные параметры, на которые стоит обращать внимание.

В советские годы газобетонные блоки подразделялись на теплоизоляционные, конструкционно-теплоизоляционные и конструкционные. Формально эти наименования зависели от плотности. К первой категории относились материалы до D400, ко второй – от D400 до D900, к третьей – изделия с плотностью выше D900. Из-за этого часто эту классификацию ошибочно приводят в статьях. Сейчас нет формального разделения, привязанного к плотности. Весь газобетон считает конструкционно-теплоизоляционным.

• Описание: «Перегородочный» газобетонный блок)

Категория

Газобетонные блоки подразделяются на категории в зависимости от геометрических параметров. Для первой категории (I) характерно минимальное отклонение от размеров (отклонение по высоте +-1 мм). Именно эту категорию следует использовать для перегородок, так как она подходит для кладки с тонким швом.

Прочность

Прочность определяет способность материала сопротивляться механическим воздействиям. Классы прочности газобетонных блоков обозначают силу, приложенную к единице площади, после которой изделие разрушается (Н/мм.кв). В случае с перегородкой – это вес от кладки, если перегородка несущая, то еще и вес перекрытий, но в готовом здании возвести такую перегородку из газобетона проблематично. Прочность обозначается буквой B (B1,5, B2, B2,5, B3,5, B5).

Плотность

Этот параметр связан с прочностью и теплопроводностью материала. Чем больше пор внутри блока, тем у него лучше теплоизоляционные свойства, но при этом ниже прочность и плотность. Плотность обозначается буквой D (D300, D400, D500, D600, D700).

Очередной миф, распространяемый в интернете, что увеличение плотности позволяет увеличить усилие на выдергивание крепежа. На самом деле основным параметром, который влияет на надежность удержание крепежных элементов перегородкой, является прочность на сжатие. Плотность не существенно влияет на удержание только распорных дюбелей.

При использовании плотных блоков толщина стены должна быть выше, чтобы обеспечить необходимую теплопроводность, но для перегородок внутри одного жилого пространства это не имеет решающего значения.

Соотношение плотности и прочности у газоблоков

Размеры

Блоки могут иметь плоскую тычковую плоскость, а могут иметь профилированный край (паз – гребень, паз-паз, паз-плоскость). Такая конфигурация не влияет на физики-технические характеристики материала, но упрощает работу с изделиями. Например, не требуется намазывать тычковую плоскость раствором и притирать блоки друг к другу.

• Описание: Газоблок паз-гребень)

При этом в перегородках в большинстве случаев используются блоки небольшой толщины. Пазогребневые газоблоки чаще используют в качестве стенового материала.

Толщина

Толщина стены влияет на звукоизоляцию, но толстые перегородки увеличивают нагрузку на перекрытия, также увеличение толщины сокращает полезную площадь помещения. В большинстве случаев для ненесущей перегородки рациональнее использовать «перегородочные» блоки, так называют изделия толщиной 100 – 150 мм.

Звукоизоляция

Для перегородок немаловажным моментом является звукоизоляция. Особенно, если в доме проживает большая семья. Тут расчет опирается на параметр распространения воздушного шума (Rw). По нормативному документу СП 51. 13330.2011 этот параметр должен составлять для перегородок между жилыми помещениями 52 дБ.

При этом норматив для перегородки между санузлом и комнатой должен составлять 47 дБ. Соответственно из этого параметра можно вывести толщину стен, которая удовлетворяет нормативам. Не стоит забывать, что звукоизоляция перегородки может достигаться и с помощью отделочных материалов – отделка листовыми изделиями на относе с дополнительным использование звукоизоляционного материала.

Воздушный шум — это разновидность звуковых колебаний, которые распространяются по воздуху (музыка, человеческая речь, звук телевизора). Не стоит путать звукоизоляцию от воздушного шума с изоляцией от ударного шума, который возникает от вибраций внутри конструкций и распространяется через примыкающие элементы. Это может быть звук шагов или удары от падающих предметов.

Расчет индекса звукоизоляция в зависимости от толщины блоков и марки

Из таблицы видно, что плотность напрямую влияет на звукоизоляционные свойства материала, поэтому если перегородка должна снижать уровень шума, то лучше её делать из более плотного материала. При этом надо помнить, что основной воздушный шум идет через проемы. Если при создании перегородки не преследуются цели улучшить звукоизоляцию, то плотность не является ключевым параметром.

Газобетон высокой плотности (D600 и выше) оправдан в сейсмически активных регионах. По нормативам в этих районах нельзя применять изделия с меньшей плотности.

При строительстве «для себя» нет необходимости обязательно выполнять все звукоизоляционные нормы. Тут надо исходить из своих потребностей и бюджета.

Газобетон можно класть на специальный клей для кладки, на цементно-песчаный раствор или полиуретановый клей-пену. Рассмотрим, в чем различия.

• Цементно-песчаный раствор – марка должна быть не ниже M100. По цене за 1 кг – наиболее выгодный вариант (150 – 200 р за 25 кг). При этом на ЦПС нельзя класть газоблоки с тонким швом, поэтому расход выше в 4 — 6 раз (16 – 19 кг на м.кв.), чем при использовании клея (3 – 6 кг на м. кв.). Этот вариант используется в тех случаях, когда газобетонные блоки имеют значительные отклонения по геометрии. Толстый шов (10 – 12 мм) позволяет компенсировать неровности, но создает дополнительные «мостики холода» и снижает однородность перегородки.

Работа с ЦСП связана с определенными сложностями по доставке и подъему мешков. Работа сопряжена с «мокрыми» процессами, которые связаны с большим количеством грязи. Набор прочности раствором занимает продолжительное время. К тому же людям без определенного опыта в каменной кладке будет сложно выдерживать одинаковый размер шва.

• Минеральный клей для ячеистых бетонов – по консистенции и составу этот материал напоминает плиточный клей. Имеет марку М100 – М150. Клей можно использовать для кладки с тонким швом (2 мм), этот способ применим с газоблоками первой категории. Цена за 1 кг выше, чем за 1 кг ЦПС (250 – 300 р за 25 кг), но при этом из-за меньшего расхода клей получается выгоднее. Клей поставляется в сухом виде и разводится на объекте.

Работа с пенополиуретановым клеем фактически исключает «мокрые» процессы, поэтому отсутствуют грязные работы по замешиванию сухих смесей. При этом важным недостатком кладки на ППУ является требования к геометрии блоков: так как шов минимален, он не компенсирует неровности на изделиях, поэтому перед нанесением клея поверхность изделий должна быть обработана теркой.

Если перегородка устанавливается на фундамент, то обязательно должна быть учтена его несущая способность и ровность основания. Чтобы устранить кривизну опорного основания обычно используется раствор на основе цемента не менее М100.

Марка раствора обозначается буквой М и цифровым значением, которое отражает прочность материала на сжатие. Не стоит путать марочную прочность цемента и марочную прочность раствора. При изготовлении цементно-песчаной смеси (ЦПС) цемент смешивают с песком и водой, в результате этого марочная прочность конечного продукта оказывается ниже.

• Перепады до 2 см можно выровнять слоем раствора до 3 cм без армирования.
• Перепады от 2 до 4 см должны выравниваться раствором с использованием сетки 50х50 мм.
• Если есть перепад, превышающий 4 см, то требуется использовать заливку бетоном в опалубке с армированием.
• При перепадах более 5 см необходимо использовать бетон с армированием в опалубке с добавлением мелкозернистого щебня.
• Перепады более 10 см ровняются бетонной подливкой с добавлением щебня и армированием.

Чтобы не перегружать перекрытия и фундамент рекомендуется использовать наиболее легкие варианты перегородок. Несущая способность перегородок и фундамента является расчетной, поэтому следует рассматривать её в контексте всей конструкции здания. Если перегородка возводится в квартире многоквартирного дома, то перепланировку обязательно надо согласовать с жилищной инспекцией.

Строительство

Очистка поверхности

Основание под перегородку не должно содержать покрытий, которые затрудняют адгезию. Если перегородку кладут на перекрытие, то на нем не должно быть наплывов, пыли, грязи, мусора, наледи.

Выравнивание

Также поверхность не должна иметь серьезных перепадов. Меры по выравниванию аналогичны рекомендациям для фундамента. Если перепад не превышает 2 мм, то первый шов раствора фактически может быть выравнивающим слоем.

Если в помещении уже залита стяжка, то первый шов будет минимальным.

Гидроизоляция

Газобетон является пористым материалом, поэтому гидроизоляция требуется по нормативам, чтобы предотвратить капиллярный подсос (впитыванием перегородкой влаги из основания). Если перекрытия выполнены из бетона, то распространение влаги будет незначительным. Для гидроизоляции можно использовать рулонный материал или цементную гидроизоляцию.

• Рулонные материалы – в этом случае можно использовать листовые кровельные материалы на основе битума. Подойдет рубероид, который укладывают на разогретую битумную мастику. Также можно воспользоваться наплавляемым рулонным материалом. Недостаток этих видов гидроизоляции заключается в том, что по ним кладочный раствор может скользить, поэтому первый ряд обязательно надо армировать. Также полезно будет использовать рулонный материал с абразивной посыпкой, это увеличит адгезию перегородки с основанием.

Наплавляемый рулонный материал используется для гидроизоляции кровель. Для его нанесения не нужна битумная мастика. Сторона, которая наплавляется на основание, разогревается горелкой, а затем раскатывается.

• Сухие гидроизоляционные материалы на основе цемента (цементная гидроизоляция) – разводятся водой, в готовом виде представляют собой цементный раствор с полимерными добавками. Этот вид гидроизоляции хорошо сочетается с кладочным раствором, а поэтому армирование первого ряда кладки будет необязательным.

Первый ряд

Укладка первого ряда производится на подготовленное основание. Важной частью укладки первого ряда является контроль работ. Все габариты должны соответствовать проекту. По строительным нормам отклонение от горизонтали может составлять 15 мм на 10 м, но это слишком большая величина. Лучше установить для себя максимальные отклонения до 3 – 4 мм на 10 м. Ниже будет описан способ кладки на минеральный клей для автоклавного газобетона.

В процессе укладки блоков горизонтальные и вертикальные плоскости следует проверять пузырьковым уровнем. Общую горизонталь стены можно проверить гидравлическим или лазерным уровнем. Наличие лазерного уровня отличает ответственного мастера.

Клей нужно наносить на блоки как на горизонтальную плоскость, так и на вертикальную. Стыковать газобетон надо притирая камни друг к другу. При стыковке вертикальных плоскостей и горизонтальных швов последующих рядов излишки раствора снимают гребенкой.

Процесс напоминает укладку плитки, сначала на плоскости наносят раствор, а затем делают борозды гребенкой. Размер зуба зависит от геометрии блоков. Инструмент с крупным зубом можно использовать, если материал хуже первой категории (отклонения по высоте больше 1 мм). При использовании гребенки с крупным зубом шов получится толще 2 мм.

Чтобы первый ряд не отклонялся от горизонтали, по его уровню удобно будет натянуть причалку. Чтобы сформировать вертикальное примыкание перегородки к стене, можно прибить к плоскости рейку или профиль для гипсокартона. Этот элемент может служить точкой отсчета для кладки.

Когда газоблок помещен на раствор, его подстукивают киянкой с резиновым набалдашником, чтобы привести в одну плоскость с другими блоками. Плоскости проверяют пузырьковым уровням.

Перед укладкой изделий рекомендуется пройтись по плоскостям щеткой или веником, чтобы улучшить адгезию с клеем. Если на плоскостях блоков присутствуют неровности, которые препятствуют укладке в один уровень, их счищают с помощью терки.

При использовании пазогребневых блоков на вертикальный шов клей наносят только по краям или вообще не наносят, а только запенивают швы. Вертикальный шов существенно не повышает прочность кладки, а только обеспечивает герметизацию от ветра. При использовании блоков с ровными тычками клей обязательно наносится на вертикальную плоскость.

Последующие ряды

Чтобы дальнейшая работа не доставляла большого количества хлопот, первый ряд должен быть выполнен максимально качественно. Если на нем есть значительные перепады, то они будут передаваться на все последующие ряды.

Если на краях у двух блоков есть отклонение по геометрии, то на стыке может получаться «зуб» — небольшое возвышение. Класть вторым рядом блоки на «зуб» не рекомендуется, так как в этих местах будет концентрироваться механическое напряжение, что приведет к появлению вертикальных трещин. Перед укладкой второго ряда «зубы» надо удалить с помощью терки.

Каждый последующий ряд должен идти со смещением на половину блока. Это обеспечит порядную перевязку.

Часто клей, который выдавливается из шва не подрезают, а размазывают по кладке, считают, что таким образом повышается изоляция кладки. На самом деле это только портит внешний вид стены и затрудняет последующую отделку, если используются тонкослойные штукатурки. Если работы выполняются бригадой, то размазанный по кладке клей затрудняет приемку работ.

Последний ряд

Этот ряд наиболее проблемный, так как при подходе к верхнему перекрытию блоки придется резать. Подвести блоки вплотную к перекрытию сложно и к тому же из-за этого могут появиться трещины, так как перекрытие прогибается и будет давить на перегородку. Ненесущая перегородка не рассчитана на такую нагрузку. По этой причине между перекрытием и последним рядом кладки оставляют зазор 10 – 20 мм. Этот зазор легче всего заделать с помощью монтажной пены.

Пена изолирует шов, при этом будет компенсировать деформации перекрытия, нагрузка от которого будет сминать пену, но не сами газоблоки.

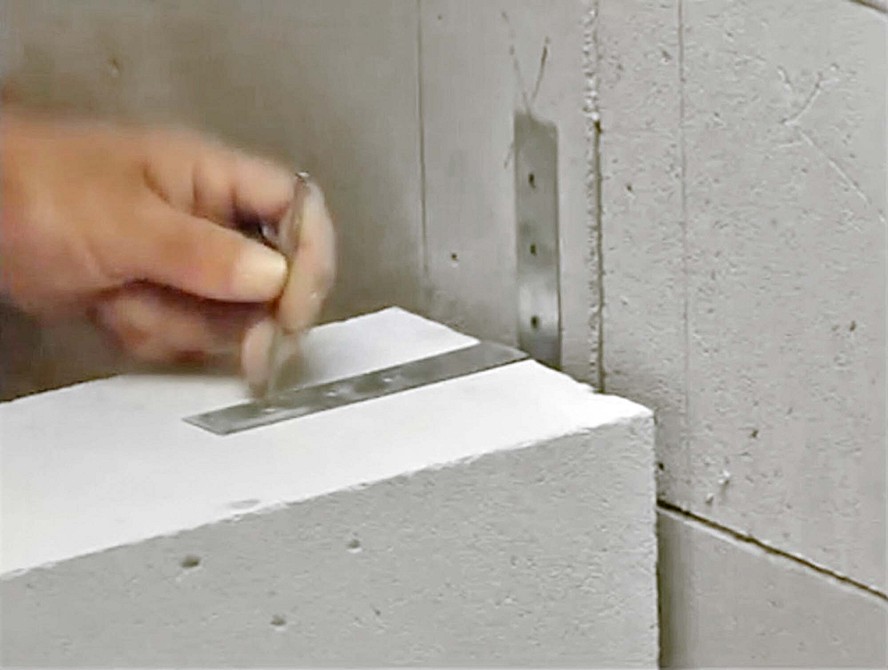

Примыкание перегородок к стенам должно быть сделано с помощью гибких связей. Жесткое закрепление перегородки на несущих стенах не допускается из-за разницы нагрузок. Усадочные деформации стены приведут к появлению трещин.

Гибкие связи могут изначально быть заведены в кладку несущих стен. Если этого сделано не было, то их устанавливают на анкеры. Сами элементы перевязки представляют собой гибкие пластины, которые заводятся в швы кладки перегородки.

Устройство проемов

В перегородках на перемычки в проемах не давит вес перекрытия, она испытывает нагрузку только от верхней кладки, поэтому не потребуется использовать бетонирование. Перемычку можно изготовить из двух блоков, которые совмещаются в середине проема.

В качестве опоры к вертикальным сторонам можно прибить деревянный каркас, который будет удерживать перемычку, пока сохнет клей. Для усиления можно дополнительно усилить перемычку арматурой. Для длинных проемов перемычку можно сделать с помощью швеллера.

По нормативам глубина опирания ненесущей перемычки должна составлять 100 мм, для несущей – 200 мм. Также дверной проем можно сделать из цельной газобетонной перемычки. Такие изделия специально выпускаются производителями газобетона. Обычно они используются для стен, так как их несущая способность избыточна для ненесущих перегородок, но их все равно можно использовать.

Отделка

Отделка зависит от режима эксплуатации самого помещения.

• Жилые помещения без повышенного уровня влажности — фактически допускаются любые способы отделки для газобетонных перегородок (штукатурка, обои, обшивка деревом). Если эстетический вид кладки не смущает жильцов, то возможна эксплуатация без отделки.
• Сезонные помещения, гаражи, сараи – допустимо использовать без отделки. Также можно использовать все перечисленные выше виды отделки. Единственное ограничение накладывается на гипсокартонные покрытия, из-за риска появления плесени.
• Влажные помещение, санузлы – должны иметь слой гидроизоляции в местах, куда попадает вода. Также надо обеспечить пароизоляцию. Тут в качестве материалов подойдет пропитка олифой, битумная мастика или рулонная битумная гидроизоляция, полимерная мастика, керамическая плитка с защитой швов с помощью силикона, обои с полимерными покрытиями.
• Сауны, парные – требуется слой гидроизоляции и слой усиленной пароизоляции. Хорошо подойдут утеплители с фольгированным покрытием. Финишную обшивку можно выполнить с помощью вагонки.
