Пеноблок обозначение на чертеже: Обозначения графические материалов в сечениях

Обозначения графические материалов в сечениях

ГОСТ 2.306 – 68

Все детали, которые изображаются на технических чертежах, представляют собой определенные геометрические тела и их комбинации. Изготавливаться они должны из определенных материалов, в соответствии с закладываемыми при их разработке требованиями.

Вид материала указывается в основной надписи чертежа. В тех случаях, когда на техническом чертеже надо указать сечение, материал обозначается графически, в зависимости от того, какого он вида.

Одним из основных требований, предъявляемых к графическим обозначениям в сечениях материалов, является то, что детали должны легко различаться, вид материала надлежит показывать так, чтобы чтение чертежа не было затруднено.

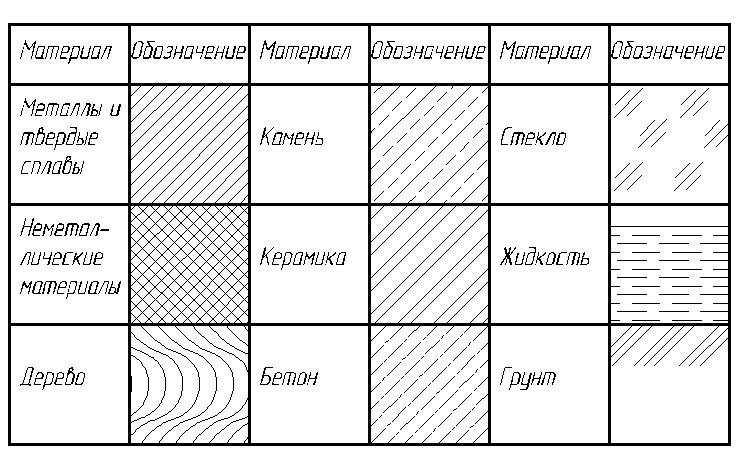

Основным нормативным документом, которым устанавливаются правила нанесения материалов в сечениях и их графического изображения, является ГОСТ 2.306 – 68. Он действует для всех отраслей промышленности и строительства.

Металлы

Неметаллы

Древесина

Камень

Керамика

Стекло

Жидкости

Допускается применять дополнительные обозначения материалов, не предусмотренных стандартом, поясняя их на чертеже.

Пример штриховки металлов

Штриховка неметаллических материалов

Штриховка древесины

Пример штриховки камня

Штриховка керамических и силикатных материалов

Пример штриховки бетона

Пример штриховки стекла

Штриховка жидкости на чертеже

Штриховка грунтов

Согласно стандарту, нанесение всех параллельных линий штриховки должно осуществляться под углом 45° к оси изображения, его контуру или же к рамке самого чертежа.

Штриховка под углом 45° относительно линии контура изображения

Штриховка под углом 45° к оси изображения

Штриховка под углом 45° к линиям рамки чертежа

Нанесение линий штриховки должно производиться с наклоном или вправо, или влево, однако таким образом, чтобы его направление на всех сечениях детали, было одинаковым, причем вне зависимости как от количества этих сечений, так и от количества листов чертежей.

Частота линий штриховки (то есть интервал между ними) выбирается в зависимости от таких факторов, как площадь заштриховываемой поверхности, а также потребность в разнообразии штриховки сечений смежных частей детали. Для всех сечений одного масштаба, которые могут иметься у детали, расстояние между наносимыми штрихами должно быть одинаково. Согласно стандарту, расстояние между штриховыми линиями может находиться в пределах от 1 до 10 миллиметров в зависимости от того, нужно ли разнообразить штриховку смежных поверхностей и от того, какова ее площадь.

В тех случаях, когда проводимые под углом 45° линии штриховки по своему направлению совпадают с осевыми линиями или линиями контура, то их надлежит проводить под углом или 60°, или 30°.

Штриховка под углом 30°

Штриховка под углом 60°

Неполная штриховка

Те площади сечений, которые имеют узкую и длинную форму (к примеру, вальцованные, штампованные и прочие подобные детали), и ширина которых при выбранном масштабе чертежа не превышает 4 миллиметров, полностью заштриховываются только у контуров отверстий и на концах. Остальная же площадь обозначается штриховкой в нескольких местах, небольшими участками. Штриховку стекла рекомендуется наносить с наклоном от 15° до 20° к линии наибольшей стороны контура сечения.

Зачерненная площадь сечения

при её ширине менее 2 мм

Если ширина сечения на чертеже составляет менее 2 миллиметров, то его, согласно действующему стандарту, допускается изображать зачерненным, а просветы между соседними сечениями должны быть шириной не меньше 0,8 миллиметра. Что касается строительных чертежей, то на них все сечения небольшой площади допускается изображать как сечения металла или вовсе не наносить обозначение, а конкретный его материал просто указывать надписью на поле чертежа.

Расстояние между линиями штриховки

Если на чертеже необходимо изобразить сечение двух смежных деталей, то для одной из них выбирается наклон штриховых линий в правую, а для другой – в левую сторону. Такой прием называется в черчении встречной штриховкой.

Сдвиг линий штриховки в одном сечении

Если штриховка сечений смежных частей производится способом «в клетку», то расстояние между линиями в каждом из них должно быть различным. В тех случаях, когда используется штриховка одинакового наклона, то расстояние между линиями на разных сечениях должно быть различным. Кроме того, для выделения линии можно сдвигать в одном сечении по отношению к сечению другому, и при этом не менять угол их наклона.

Штриховка вблизи контура сечения

Если площадь сечения велика или если на чертеже указывается профиль грунта, то допускается указание обозначения сечения узкой полоской равномерной ширины непосредственно у контура.

Размеры пеноблока, стандартные, плотность и вес

Частные дома все чаще строят из пенобетона. Так как материал относительно новый, есть много вопросов. Первое, с чем надо разобраться, это чем отличаются пеноблоки от газоблоков. Далее надо разобраться с тем,  каковы размеры пеноблока, какой они бывают плотности и массы. Вот обо всем этом и поговорим дальше.

Содержание статьи

• 1 Пенобетон и газобетон — не путаем
  • 1.1 Чем отличаются
  • 1.2 Особенности производства
• 2 Плотность и масса пеноблоков
• 3 Размеры пеноблока

Пенобетон и газобетон — не путаем

На рынке есть два пористых строительных материала искусственного происхождения — газобетон и пенобетон. Состав их похож. Это смесь цемента и песка с добавлением воды и пенообразователя. В результате смесь приобретает пористую структуру, что увеличивает теплопроводность и снижает массу. Это и есть основные достоинства материалов этого типа.

Но не всем понятна разница между пенобетоном и газобетоном. Оно и неудивительно: они очень похожи внешне, даже ГОСТ у них общий. Разница, в основном, в особенностях технологии. Характеристики же обоих материалов очень близки и относятся они к одной группе — ячеистого бетона.

Пеноблоки и газоблоки визуально не слишком отличаются

Чем отличаются

Разница между пено- и газо- бетоном в используемом пенообразователь и порядке его добавления.

Если рассматривать материалы с этой стороны, то больше плюсов у пеноблоков. Но есть и другие нюансы, которые также надо учитывать.

Особенности производства

При выборе строительных материалов, особенно таких как ячеистый бетон, надо уделять внимание даже мелочам. Потому что именно они в конечном итоге влияют на то, насколько теплым и прочным получится сооружение. Вот эти тонкости и опишем в этом разделе.

1. Технология производства.
2. Точность геометрических размеров.

Если рассматривать указанные материалы с этой точки зрения, то более предпочтительным является автоклавный газобетон с минимальными расхождениями в размерах. Кладку из такого материала делают с использованием специального клея. Он наносится слоем в пару миллиметров, так как идеальная геометрия позволяет это делать. Так как с стене из данного материала шов — это мостик холода, то стена получается очень теплой (за счет малой толщины шва тепло в здании сохраняется лучше).

При использовании пеноблоков с большим расхождением в размерах для кладки применяют обычный раствор. Клей слишком дорог, чтобы его укладывать большим слоем. При пользовании цементного раствора затраты значительно меньше, но теплоизоляционные характеристики здания не идут ни в какое сравнение — они намного ниже.

Плотность и масса пеноблоков

Пенобетон может иметь разную плотность. Обозначается она латинской буквой D, после которой стоят цифры от 300 до 1200 с шагом в 100 единиц. Чем выше плотность, тем больше масса и прочность, но ниже теплоизоляционные характеристики. Потому по области использования пеноблоки делят на три категории:

Плотность пеноблоков влияет на его массу. Фактически марка и отображает массу одного кубометра материала. Например, кубометр пеноблоков марки D400 будет весить около 400 кг, куб блоков плотности D700 имеет массу — около 700 кг.

Сколько весит куб пеноблоков зависит от плотности материала

Почему «около», потому что процесс изготовления допускает некоторую погрешность. Нормальной считается масса чуть больше — в пределах 10-15%. Но при этом надо смотреть чтобы не было посторонних включений. Некоторые производители для снижения себестоимости подмешивают битый кирпич или щебень. Масса из-за этого становится немного больше, что в общем-то некритично. Но эти добавки сильно снижают теплопроводность, что уже совсем нехорошо. И это уже не пенобетон, а непонятные строительные блоки с неизвестными характеристиками и непонятно как они поведут себя при эксплуатации. Так что при покупке, обязательно интересуйтесь массой, а при возможности, разбейте парочку и посмотрите что находится внутри.

Размеры пеноблока

Производство блоков из ячеистого бетона регламентировано ГОСТом 215 20-89. В нем определены характеристики и стандартные размеры, но также есть приписка о том, что допускается изменение параметров по заказу потребителя.

По назначению пеноблоки бывают стеновые и перегородочные. Стеновые применяют при кладке несущих стен. Они обычно имеют размер 600*300*200 мм.  Некоторые фирмы выпускают блоки длиной 625 мм. Остальные параметры остаются такими же. В том случае размер самого популярного пеноблока выглядит так 625*300*200 мм.

Размеры пеноблока могут быть не только стандартными

В любом случае, для стены в 30 см ширины достаточно уложить один блок. Причем если использовать марку D600 или D700, вполне можно работать в одиночку. Один блок весит не так и много — от 21 кг до 26 кг (21 кг — менее плотные, 26 кг — более).

Габариты пеноблока	D 300	D 400	D 500	D 600	D 700	D 800
600*300*200 мм	10. 8-11.3 кг	14,0-14,8 кг	18,0-19,0 кг	21,5-22,4 кг	25,0-26,4 кг	28,6-29,8 кг
600*300*250 мм	13,5-14,9 кг	18,0- 19,9 кг	22,5-24,5 кг	27,0-28,4 кг	31,5-34,6 кг	36,0-39,6 кг
600*300*300 мм	16,2-17,4 кг	21,6-23,7 кг	27,0-29,7 кг	32,4-35,6 кг	37,8-41,6 кг	43,2-47,5 кг
600*300*400 мм	21,6-23,7 кг	28,8-31,7 кг	36,0-39,6 кг	43,2-47,5 кг	50,4-55,4 кг	57,6-63,4 кг

Есть стеновые блоки разного формата. Приведем основные размеры пеноблока, который используется для кладки несущих стен и перегородок :

• 600*300*200 мм — самый популярный размер пеноблоков;
• 600*300*250 мм;
• 600*300*300 мм;
• 600*300*400 мм.

При плотности D600 или D700 работать в одиночку вполне можно с пеноблоками шириной 200 мм, 250 мм. Их масса в 20-35 кг. Можно справиться в одиночку. Еще более крупные, шириной 300 мм и тем более 400 мм — это уже работа для двоих. Возможно даже использование подъемного механизма.

Есть крупноформатные блок-панели. С ними работать можно только с использованием подъемной техники — хотя-бы лебедки. Зато строительство продвигается очень быстро. Размеры пеноблока большого формата такие:

• 1000*600*600 мм;
• 1000*600*500 мм;
• 1000*600*400 мм;
• 1000*600*300 мм.

То есть, блоки шириной 300 мм и 400 мм при возведении здания в средней полосе России укладываются в один ряд. Так как высота их составляет 60 см, то рядов также будет немного.

Размеры пеноблока подбираются в зависимости от типа здания и стены

Есть еще малоформатные блоки. Их обычно используют для утепления, в некоторых случаях для строительства стен — если перегородка нужна небольшой толщины, или решили строить из пенобетонных блоков малого размера. Размеры пеноблока малой толщины такие:

• 600*300*100 мм;
• 600*300*150 мм.

Работать с ними легко, так как масса и небольшая, особенно если они используются как теплоизоляционные. Плотность пенобетона тогда 300 или 400 единиц, так что вес одного пеноблока не превышает 10 кг.
