Пеноблок обозначение на чертеже: Обозначения графические материалов в сечениях

Содержание

Обозначения графические материалов в сечениях

ГОСТ 2.306 – 68

Все детали, которые изображаются на технических чертежах, представляют собой определенные геометрические тела и их комбинации. Изготавливаться они должны из определенных материалов, в соответствии с закладываемыми при их разработке требованиями.

Вид материала указывается в основной надписи чертежа. В тех случаях, когда на техническом чертеже надо указать сечение, материал обозначается графически, в зависимости от того, какого он вида.

Одним из основных требований, предъявляемых к графическим обозначениям в сечениях материалов, является то, что детали должны легко различаться, вид материала надлежит показывать так, чтобы чтение чертежа не было затруднено.

Основным нормативным документом, которым устанавливаются правила нанесения материалов в сечениях и их графического изображения, является ГОСТ 2.306 – 68. Он действует для всех отраслей промышленности и строительства.

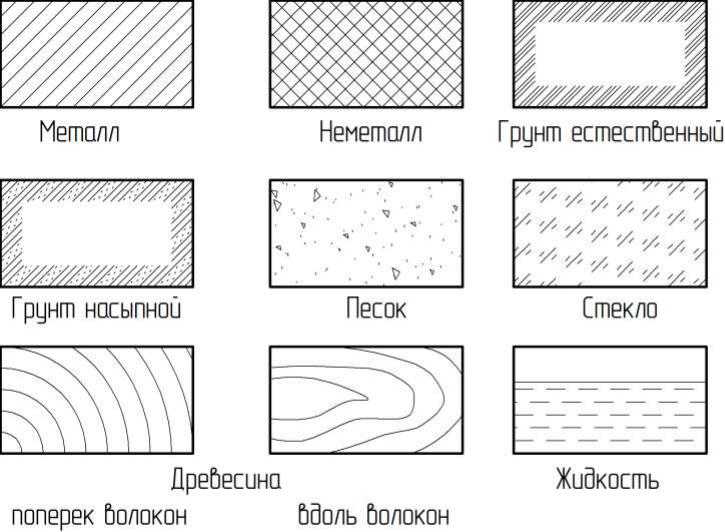

Металлы

Неметаллы

Древесина

Камень

Керамика

Стекло

Жидкости

Допускается применять дополнительные обозначения материалов, не предусмотренных стандартом, поясняя их на чертеже.

Пример штриховки металлов

Штриховка неметаллических материалов

Штриховка древесины

Пример штриховки камня

Штриховка керамических и силикатных материалов

Пример штриховки бетона

Пример штриховки стекла

Штриховка жидкости на чертеже

Штриховка грунтов

Согласно стандарту, нанесение всех параллельных линий штриховки должно осуществляться под углом 45° к оси изображения, его контуру или же к рамке самого чертежа.

Штриховка под углом 45° относительно линии контура изображения

Штриховка под углом 45° к оси изображения

Штриховка под углом 45° к линиям рамки чертежа

Нанесение линий штриховки должно производиться с наклоном или вправо, или влево, однако таким образом, чтобы его направление на всех сечениях детали, было одинаковым, причем вне зависимости как от количества этих сечений, так и от количества листов чертежей.

Частота линий штриховки (то есть интервал между ними) выбирается в зависимости от таких факторов, как площадь заштриховываемой поверхности, а также потребность в разнообразии штриховки сечений смежных частей детали. Для всех сечений одного масштаба, которые могут иметься у детали, расстояние между наносимыми штрихами должно быть одинаково. Согласно стандарту, расстояние между штриховыми линиями может находиться в пределах от 1 до 10 миллиметров в зависимости от того, нужно ли разнообразить штриховку смежных поверхностей и от того, какова ее площадь.

В тех случаях, когда проводимые под углом 45° линии штриховки по своему направлению совпадают с осевыми линиями или линиями контура, то их надлежит проводить под углом или 60°, или 30°.

Штриховка под углом 30°

Штриховка под углом 60°

Неполная штриховка

Те площади сечений, которые имеют узкую и длинную форму (к примеру, вальцованные, штампованные и прочие подобные детали), и ширина которых при выбранном масштабе чертежа не превышает 4 миллиметров, полностью заштриховываются только у контуров отверстий и на концах. Остальная же площадь обозначается штриховкой в нескольких местах, небольшими участками. Штриховку стекла рекомендуется наносить с наклоном от 15° до 20° к линии наибольшей стороны контура сечения.

Зачерненная площадь сечения

при её ширине менее 2 мм

Если ширина сечения на чертеже составляет менее 2 миллиметров, то его, согласно действующему стандарту, допускается изображать зачерненным, а просветы между соседними сечениями должны быть шириной не меньше 0,8 миллиметра. Что касается строительных чертежей, то на них все сечения небольшой площади допускается изображать как сечения металла или вовсе не наносить обозначение, а конкретный его материал просто указывать надписью на поле чертежа.

Расстояние между линиями штриховки

Если на чертеже необходимо изобразить сечение двух смежных деталей, то для одной из них выбирается наклон штриховых линий в правую, а для другой – в левую сторону. Такой прием называется в черчении встречной штриховкой.

Сдвиг линий штриховки в одном сечении

Если штриховка сечений смежных частей производится способом «в клетку», то расстояние между линиями в каждом из них должно быть различным. В тех случаях, когда используется штриховка одинакового наклона, то расстояние между линиями на разных сечениях должно быть различным. Кроме того, для выделения линии можно сдвигать в одном сечении по отношению к сечению другому, и при этом не менять угол их наклона.

Штриховка вблизи контура сечения

Если площадь сечения велика или если на чертеже указывается профиль грунта, то допускается указание обозначения сечения узкой полоской равномерной ширины непосредственно у контура.

Чертежи по ГОСТу и ЕСКД – правила оформления

Штриховка бетона на чертежах (цемента, керамзитобетона, газобетона) — условное обозначение

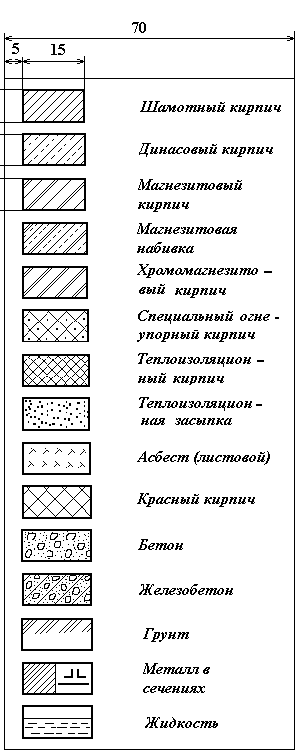

Штриховка бетона – это условное обозначение различных материалов на чертежах в соответствии с действующими ГОСТами.

Благодаря штриховке на любой схеме конструкции можно легко определить тип строительного материала без необходимости использовать дополнительные документы и разъяснения. Таким образом удается значительно облегчить процесс проектирования и сооружения разного типа объектов.

Штриховка бетона на чертежах – это возможность унифицировать основные обозначения, касающиеся материалов, которая будет понятна любому проектировщику или строителю. Бетон штрихуется определенным образом (как и все остальные материалы), тип обозначения зависит от наличия/отсутствия армирования, других факторов.

Штриховка бетона на чертежах

Чаще всего строительство не обходится без строительных чертежей бетона. Одним из их элементов является штриховка. Попробуем разобраться в ее системе оформления.

Штриховка бетона ГОСТ Р 21.1207-97.

Понятие, особенности и система источников информации

Штриховка – это знаковое условное обозначение строительных материалов. Чаще всего используется при работе с бетоном. Рисунок наносится карандашом и состоит из пересекающихся или находящихся на определенном расстоянии точек, линий, штрихов. Схемы применяются в большинстве строительств. Однако существуют особенности:

без необходимости штриховка может не создаваться вообще или создаваться частично для выделения отдельных объектов;
при необходимости применяются дополнительные чертежи с пояснением для материалов, которые не предусмотрены стандартом.

В строительстве различают три системы обозначений по штриховке:

ГОСТ 3455 — 59;
ГОСТ 2.306 — 68;
ГОСТ Р 21.1207-97.

Рассмотри детально каждый тип, который имеет свои особенности нанесения символов.

Стандарт ГОСТ 3455 — 59

Данный шаблон использовался с 1 января 1959 года по 1 января 1971 года. Общеизвестным его названием было «Чертежи в машиностроении. Штриховки в разрезах и сечениях». Система обозначений была таковой:

металл – обозначение в виде косых штрихов между которыми одинаковый интервал;
другие неметаллические предметы – пересекающиеся под прямым углом левонаклонные и правонаклонные линии;
дерево: рисунок долевого разреза – изображение, схожее с текстурой лиственницы; рисунок поперечного разреза – изображение трещин, а также колец ствола дерева;
неармированный бетон – схематический рисунок пескогравия;
железобетон – изображение пескогравия, косые штрихи;
кирпич – пересекающиеся пунктирные и сплошные линии под наклоном;
стекло – три вида штрихов, между которыми находятся вертикальные и горизонтальные интервалы;
жидкий раствор – обозначение штриховкой, которая наносится горизонтально с сужающимися интервалами;
грунт – рисунок пескография, совмещенный с пересекающимися тремя горизонтальными и вертикальными линиями.

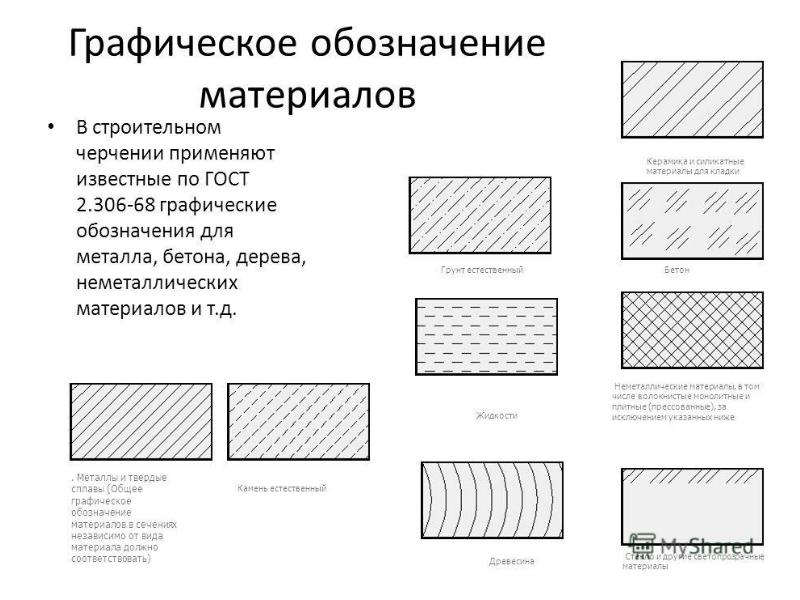

Стандарт ГОСТ 2.306 — 68

На смену отмененной в 1971 году системе символов был введен ГОСТ 2.306 — 68. Она отличается строгостью, отсутствием художественных эффектов. Нововведенные сечения состоят в следующем:

дерево – дуги одинакового радиуса с интервалами;
камень натурального происхождения – пунктирные линии под наклоном;
керамика или силикат – две группы штрихов, которые разделяются широкими интервалами;
бетон – пунктирные штрихи-линии под наклоном;
грунт – три штриха объеденные в группу, разделенные просветами.

Кроме этого необходимыми требованиями этого стандарта являются:

при схожести штрихового рисунка разных материалов их следует подписывать пояснением;
данный стандарт не охватывает материал из железобетона – для него существует шаблон ГОСТ 21.107-78;
фасадные материалы изображаются не полностью, достаточно небольших участков по контуру.

С введением этого стандарта к схемам выставляются следующие правила нанесения:

штриховку под наклоном наносят, как правило, под углом 45 градусов относительно основы;
при совпадении косых линий с контурными или осевыми, для первых применяется угол 30 или 60 градусов;
наклон линий, означающих один объект, должен быть одинаковым;
предметы, площади которых на чертежах показаны с помощью узких сечений, штрихуются только на концах и небольшими участками по всей длине;
обозначение очень узких деталей — закрашенные линии с небольшими промежутками между соседними плоскостями;
сечение небольшой площади обозначается штриховкой подобно металлу или не штрихуются вовсе с определенными пометками;
наклон косых линий штриховки смежных плоскостях должен быть разным;
другие правила определенные данным стандартом.

ГОСТ Р 21.1207-97

Как мы уже указывали выше, в связи с отсутствием системы для схем железобетонных конструкций в стандарте ГОСТ 2.306 — 68, возникла необходимость создания стандарта ГОСТ Р 21.1207-97. Данный шаблон чаще всего используется при строительстве дорог. В этом документе особенное место, наряду с такими материалами как асфальт, грунт, упомянуты:

бетон – пунктирные штрихи;
армированный бетон – чередующиеся сплошные и прерывающиеся линии;
железобетон с напряженной арматурой (нагретая или растянутая арматура с усиленными сгибающими свойствами) – чередующиеся две сплошные и одна пунктирная линия.

Заключение

Главное предназначение штриховки бетонов – это придать чертежам будущей конструкции наглядность с помощью условных знаков. На данный момент в машиностроении и строительстве применяются два стандарта. С их помощью строители сразу определяют материал для постройки того или иного объекта.

kladembeton.ru

Штриховка бетона по ГОСТам

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Штриховка бетона по ГОСТ

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501 .

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a ) или к его оси ( черт. 2б ), или к линиям рамки чертежа ( черт. 2 ).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с наклоном 15-20 ° к линии большей стороны контура сечения.

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм ( черт. 8 , 9 ).

ЕСКД ГОСТ 2. Правила нанесения штриховки на чертежах

Обозначения графические материалов в сечениях

Обозначения графические материалов на видах

Правила нанесения штриховки на чертежах

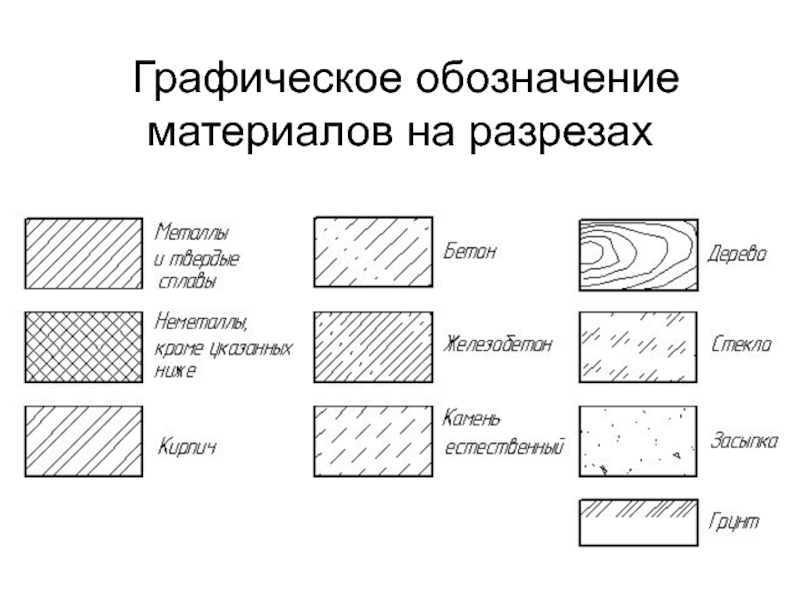

Графическое обозначение материала в сечениях и на виде — штриховка, выполняемая тонкими сплошными линиями. Форма штриховки в соответствии с ГОСТ 2.306-68 дает представление о материале из которого сделана деталь.

Обозначения графические материалов в сечениях

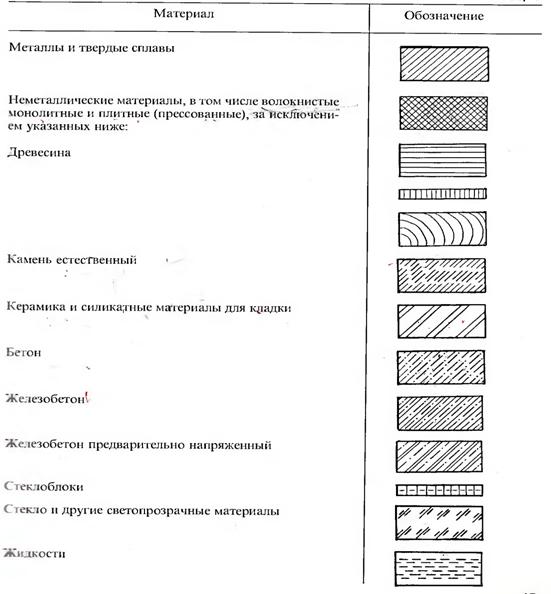

Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.

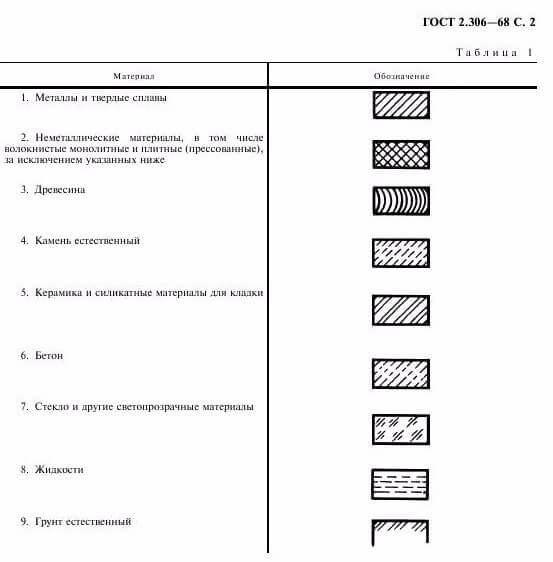

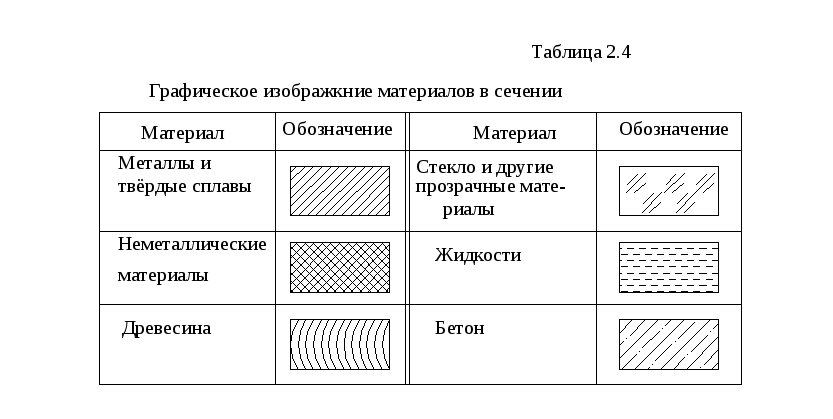

Таблица 1. Графическое обозначение материалов в сечениях

Таблица 2. Графическое обозначение материалов на виде (фасаде)

Материал	Обозначение
1. Металлы
2. Сталь рифленая
3. Сталь просечная
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
5. Стекло

Кавабанга! Плотность разных видов бетона в кг/м3
Таблица 3. Обозначение сетки и засыпки из любого материала (в сечении)

Материал	Обозначение
1. Сетка
2. Засыпка

Правила нанесения штриховки на чертежах

Наклонные параллельные линии штриховки должны проводиться под углом 45о к линии контура изображения (рис.1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Рисунок 1. Штриховка под углом 450 к линии контура

Рисунок 2. Штриховка под углом 450 к оси

Рисунок 3. Штриховка под углом 45

Если линии штриховки, приведенные к линии рамки чертежа под углом 45о, совпадают с линиями контура или осевыми линиями, то вместо угла 45о следует брать угол 30о или 60о (рис. 4 и 5).

Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.

Рисунок 4. Штриховка под углом 300 к рамке чертежа

Рисунок 5. Штриховка под углом 600 к рамке чертежа

Рисунок 6. Штриховка узких и длинных площадей

Рисунок 7. Штриховка узких и длинных площадейШтриховка всех обозначений в этом случае выполняется от руки.

Рисунок 8. Штриховка узких и длинных площадей

Рисунок 9. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Рисунок 10. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Рисунок 11. Образец штриховки смежных площадей

Рисунок 12. Образец штриховки смежных площадей

При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (рис. 13).

Рисунок 13. Образец штриховки больших площадей

Общие сведения

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.
Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21. 1207−97.

Обозначение по ГОСТ 3455–59

Этот установленный шаблон был создан в 60-х гг., его начали использовать на строительных схемах с 1.02.1962 г. ГОСТ был действительным до 02.02.1973 года. В нем описаны чертежи для машиностроения. Условные значения были следующими:

неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
металл — помечали косыми линиями, сохраняя одинаковое расстояние;
жидкости — вертикальные пунктирные линии с суживающимися промежутками;
кольца и трещины — для условного обозначения использовали продольный срез;
дерево — обозначения использовали с учетом особенностей древесины;
растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
фанера — долевой разрез;
неармированные ЖБ конструкции выполнялись в форме пескогравия;
керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
железобетон — косые штрихи с рисунком пескогравия;
кирпичная кладка — использовали два вида линий, пересекающиеся под углом.

ГОСТ 3455-59

Этот государственный стандарт был утвержден в 1959 году. Его использовали строители, инженеры и проектировщики до 1971 года. В нем расшифровывалось, как следует штриховать сечения и разрезы.

В соответствии с государственным стандартом 3455-59:

Все металлические элементы обозначались штрихами под наклоном, расстояние между которыми должно быть одинаковым.
Любые элементы, которые имеют неметаллическое происхождение, обозначаются прямыми линиями, которые пересекаются под углом 90 градусов.
При обозначении деревянных элементов важно показать их разрез, который бывает долевым и поперечным. В первом случае используются слегка волнистые линии, которые собираются в вытянутые овалы. Во втором случае — из них должны быть нарисованы кольца.
При обозначении бетона, который не укреплен стальными прутами, используются косые штрихи.
Железобетон обозначается косыми штрихами с точкой посредине.

Отличие ГОСТ 2 .

306−68

Как уже указывалось, прошлую систему отменили в 1973 году. Этот стандарт был изменен новыми элементами обозначений.

Основным отличием новой штриховки железобетона по ГОСТ является обязательное соблюдение и строгость стандарта. Этот установленный шаблон был упрощен. Новая система не отличалась особыми эффектами, все четко и ясно. Основные изменения состояли в следующем:

камни — на схеме изображались наклонным пунктиром;
дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
грунт — использовались три штриха, представляющих группу с небольшими промежутками;
штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.

Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.

Отметки проводят тонкими линиями, вычерчивая их в требуемом порядке и с заданной дистанцией. В рамках одного схематического чертежа обозначения металлических изделий должны выделяться на фоне других строительных материалов. Таким образом, во время указания этих элементов между линиями необходимо оставлять больше места.

Параллельно находящиеся линии делаются во время соблюдения равных интервалов для сечений определенной части конструкций, у которых одинаковый масштаб. Для различных площадей сечения этот шаг составляет 2−12 мм.

Во время создания новой системы штриховки старый ГОСТ отменили. В новом установленном шаблоне 1973 года указываются такие же этапы производства, как и в ГОСТ 1962 года. Первый вариант ГОСТа является недействительным.

В этом случае стандарт, который был принят в 1962 году, рассматривается для ознакомления с другими принятыми установленными нормами.

ГОСТ 2.306-68

В 1971 году прежний государственный стандарт аннулировали и вместо него утвердили новый. Новая система символов получилась более строгой.

В новом ГОСТе утвердили:

Деревянные элементы обозначать дугообразными линиями, которые должны быть прорисованы через одинаковые интервалы.
Если нужно показать натуральный камень, то используются наклонные пунктирные линии.
Соли кремниевых кислот и кремниевые элементы обозначаются наклонными линиями, начерченными через широкий интервал.
Все бетонные элементы в соответствии с новым государственным стандартом штрихуются пунктирными наклонными линиями.

Полезно: Бетонные кольца: применение и изготовление своими руками

В новом государственном стандарте появилось еще несколько требований, которые ранее в нормативах не прописывались. Благодаря этим правилам было существенно
облегчено понимание чертежей. Нововведение позволило сократить количество ошибок при проведении строительных работ из-за неразборчивых штриховок на планах.
Итак, новыми требованиями государственного стандарта было установлено, что для исчезновения путаницы при использовании схожей штриховки необходимо подписывать каждый материал. Также указано, что для обозначения железобетонных элементов конструкций нужно руководствоваться специальным государственным стандартом, который издан под номером 21.107-78.

Еще в нормативном акте указано, что не следует на чертежах показывать всю площадь материала, используемого для обустройства фасада — достаточно заштриховать такое место на чертеже лишь по краям.

Этим стандартом были определены еще несколько важных правил, например, то, что любые штрихи должны чертиться строго под углом 45 градусов. Точкой отсчета в этом случае является основа строения.

Если при нанесении этих штрихов возникает ситуация, когда они полностью совпадают с контурными или осевыми линиями, то разрешено изменить их наклон — или уменьшить на 15 градусов или увеличить на 15 градусов.

Однако при этом следует учитывать, что в пределах одного объекта все сплошные или пунктирные линии должны иметь одинаковый наклон. Например, если вы вынуждены изменить наклон на 15 градусов в одном месте чертежа, то такую же манипуляцию следует осуществить по всему плану. В противном случае при прочтении документа может возникнуть неразбериха.

Если на чертеже необходимо показать элемент посредством его узкого сечения, то следует заштриховать его на концах, а по длине сделать выборочную штриховку. Если элемент является очень узким, то штриховка для его обозначения не используется, поскольку ее попросту не будет видно. Вместо этого делается сплошное закрашивание узкого участка.

Полезно: Бетон марки М100

Очень маленькие сечение можно вовсе не штриховать и не закрашивать, но обязательно сделать соответствующую подпись. При обозначении смежных плоскостей также применяется штриховка сплошными линиями, расположенными под наклоном, но этот наклон с каждой стороны должен быть разным.

Особенности ГОСТ от 1973 года

Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:

в непременном порядке необходимо указывать пояснения;
если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
особенности штриховки строительного материала на схеме указываются в ГОСТ 21 . 107−78;
в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.

Также есть определенные правила, которые предусматривает стандарт 1973 г. Штриховка бетона выполняется таким образом:

Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
В соседних плоскостях линии необходимо вычерчивать под различным углом.
Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.

Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2.

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Таблица 3.

Материал

Обозначение

Сетка

Засыпка

ГОСТ 2.306-68* «ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах»

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА

ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Unified system for design documentation. Graphical designations of materials and rules for their representation

Дата введения 01.01.71

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 2).

la. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а.

(Введен дополнительно, Изм. № 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

1. Металлы и твердые сплавы

2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

4. Камень естественный

5. Керамика и силикатные материалы для кладки

7. Стекло и другие светопрозрачные материалы

9. Грунт естественный

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т. п.

(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1.

а — сетка; б – засыпка

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

2. Сталь рифленая

3. Сталь просечная

1. (Исключено, Изм. № 1).

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2a) или к его оси (черт. 2б), или к линиям рамки чертежа (черт. 2).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 3 и 4).

(Измененная редакция, Изм. № 1).

(Измененная редакция, Изм. № 2).

(Измененная редакция, Изм. № 4)

Кавабанга! Опора СВ 164-12

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт. 10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 11).

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт. 12).

(Измененная редакция, Изм. № 1).

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

В.Р. Верченко, Е. А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

3. (Исключен, Изм. № 4)

4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)

Извлечение основной надписи из (отсканированного) технического чертежа — Werk24

W24MaterialCategory3 (строка) : Перечисление. Должен быть одним из: ['STRUCTURAL_OR_CONSTRUCTIONAL_STEEL', 'SAINLESS_STEEL', 'TOOL_STEEL', 'CAST_STEEL', 'CAST_IRON', 'FERROALLOY', 'ABS', 'ABS_PC', 'ABS_PLUS_PA', 'ABS_PLUS_PA6', 'AB S_PLUS_PA66' , 'ABS_PLUS_PBT', 'ABS_PLUS_PC', 'ABS_PLUS_PET', 'ABS_PLUS_PMMA', 'ABS_PLUS_PVC', 'ABS_PLUS_PVC_C', 'ABS_PLUS_SAN', 'ABS_PLUS_TPE', 'ABS_PLUS_TPES', 'ABS_PLUS_TPU', 'ABS_PP', 'ACPES', ' AES», «AES_PLUS_PC», «ASA», «ASA_PC», «ASA_PLUS_ABS», «ASA_PLUS_AES», «ASA_PLUS_MSAN», «ASA_PLUS_PA», «ASA_PLUS_PC», «ASA_PLUS_PMMA», «ASA_PLUS_SAN», «ASA_PLUS_TPE» , "ИМТ" , 'BVOH', 'CAB', 'CAP', 'CE', 'COC', 'CP', 'CPE', 'CPT', 'E_P', 'EA', 'EAA', 'EBA', ' EBACO», «EC», «ECTFE», «EEA», «EFEP», «EMAA», «EMAAA», «ENBAGMA», «ETFE», «EVA», «EVACO», «EVOH», «FEP» , 'HDPE', 'HIPP', 'HIPS', 'IONOMER_RESIN', 'LCP', 'LCP_PLUS_PPS', 'LDPE', 'LDPE_EVA', 'LDPE_LLDPE', 'LLDPE', 'LMDPE', 'MABS', ' MBS», «MDPE», «MFA», «PA», «PA_MACM10_1010», «PA_MACM12», «PA_MACM12_PLUS_PA_12», «PA_MXD6», «PA_MXD6_MXDI», «PA_PACM12», «PA_PLUS_HDPE», «PA_PLUS_PA66_6», « PA_PLUS_PE' , 'PA_PLUS_PP', 'PA_PLUS_PPA', 'PA_PLUS_SPS', 'PA_PLUS_TPE', 'PA_TPE', 'PA1010', 'PA1012', 'PA10T_X', 'PA11', 'PA12', 'PA12_MACMI', 'PA12_MACMI_PLUS_PA12 ', ' PA410", "PA46", "PA46_PLUS_PA6", "PA4T", "PA510", "PA6", "PA6_12", "PA6_3T", "PA6_66_12", "PA6_66_136", "PA6_66_610", "PA6_69"', 'PA6_6I', 'PA6_6T', 'PA6_IPDI', 'PA6_PA12', 'PA6_PLUS_ASA', 'PA_6_PLUS_PA_6I_6T', 'PA6_PLUS_PA12', 'PA6_PLUS_PA12_X', 'PA6_PLUS_PA66', 'PA6_PLUS_PA66 _6", "PA6_PLUS_PE", "PA6_PLUS_PP", 'PA610', 'PA612', 'PA66', 'PA66_6', 'PA66_610', 'PA66_PLUS_PA610', 'PA66_PLUS_PA612', 'PA66_PLUS_PA6I', 'PA66_PLUS_PA6I_6T', 'PA66_PLUS_PA6I_X', ' PA66_PLUS_PE», «PA66_PLUS_PP», «PA66_PLUS_PPA ', 'PA69', 'PA6I', 'PA6I_6T', 'PA6I_X', 'PA6T', 'PA6T_66', 'PA6T_XT_PLUS_PA6T_66', 'PA6T_6I', 'PA6T_6I_66', 'PA6T_MPMDT', 'PA6T_XT', 'PA9T ', 'PAEK', 'PAI', 'PAMXD6_PA66', 'PAO', 'PAR', 'PARA', 'PB', 'PBAT', 'PBAT_PLUS_PLA', 'PBI', 'PBS', 'PBT' , 'PBT_ASA', 'PBT_PC', 'PBT_PLUS_ASA', 'PBT_PLUS_PE', 'PBT_PLUS_PET', 'PBT_PLUS_PET_PLUS_ASA', 'PBT_PLUS_PETG', 'PBT_PLUS_PPE', 'PBT_PLUS_PS', 'PBT_PLUS_SAN', 'PC', 'ПК_ПЭТ', ' PC_PLUS_HIPS», «PC_PLUS_MBS», «PC_PLUS_PBT», «PC_PLUS_PCT», «PC_PLUS_PET», «PC_PLUS_PET_PLUS_PBT», «PC_PLUS_PLA», «PC_PLUS_PMMA», «PC_PLUS_PPC», «PC_PLUS_PS», «PC_PLUS_PTFE», «ПК_PLUS_SAN», «ПК_PLUS_TPES» , 'PC_PLUS_TPU', 'PC_PPC', 'PCL', 'PCT', 'PCTA', 'PCTFE', 'PCTG', 'PCTG_PLUS_PC', 'PE', 'PE_HMW', 'PE_HMWHD', 'PE_PLUS_HIPS', ' PE_UHMW», «PEEK», «PEI», «PEI_PLUS_PCE», «PEK», «PEKEKK», «PEKK», «PEN», «PESU», «PET», «PET_G», «PET_PLUS_PA6», «PET_PLUS_PA66» , 'PEX_B', 'PFA', 'PFSA_PTFE', 'PGA', 'PHA', 'PHB', 'PHBV', 'PI', 'PIB', 'PK', 'PLA', 'PLA_PCL', ' PLA_PEG», «PLA_PHA», «PLA_PLUS_ABS», «PLA_PLUS_HDPE», «PLA_PLUS_PHB», «PLA_PLUS_PMMA», «PLGA», «PMMA», «PMMI», «PMP», «PMS», «POM», «POM_PLUS_MBS» , 'Pom_plus_pe', 'pom_plus_ptfe', 'pom_plus_pur', 'pp', 'pp_pe', 'pp_plus_epdm', 'pp_plus_epr', 'pp_plus_eva', 'pp_plus_pe', 'pp_plus_plus_pra_eva', 'pp_plus_pe', ',', pps_plus_plus PPE», «PPE_PLUS_HIPS», «PPE_PLUS_PA», «PPE_PLUS_PA6», «PPE_PLUS_PA66», «PPE_PLUS_PP», «PPE_PLUS_PS», «PPE_PLUS_PS_PLUS_PA», «PPE_PLUS_TPE», «PPE_PLUS_TPS_SEBS», «PPOX» , 'ППС', 'ППС_PLUS_PA' , 'PPS_PLUS_PPE', 'PPS_PLUS_PTFE', 'PPSU', 'PPSU_PLUS_PSU', 'PS', 'PS_I', 'PS_PLUS_PE', 'PS_PLUS_PMMA', 'PS_PLUS_SPS', 'PSU', 'PSU_PLUS_ABS', 'PSU_PLUS_PC', ' PTFE», «PTT», «PVAL», «PVB», «PVC», «PVC_C», «PVC_C_PLUS_PVC», «PVC_PLUS_NBR», «PVC_PLUS_PMMA», «PVC_PLUS_PUR», «PVC_U», «PVCA», «PVDC» , 'PVDF', 'PVP', 'RPS', 'SAN', 'SB', 'SMA', 'SMA_PLUS_HIPS', 'SMI', 'SMMA', 'SPS', 'SRP', 'TPC_EE_PLUS_PBT', ' TPC_ET_PLUS_EMA», «TPC_ET_PLUS_PBT», «TPES», «TPU_PLUS_TPS_PLUS_TPA», «VDF_CTFE», «VDF_HFP», «VINYL_CHLORIDE_BLEND», «VLDPE», «XLPE», «XLPO», «CA», «EP», «MA» , 'MF', 'MP', 'PDAIP', 'PDAP', 'PUR', 'UF', 'UP', 'VE', 'MPR', 'PCU', 'PEBA', 'SPU', ' TPA», «TPC», «TPC_EE», «TPC_ES», «TPC_ET», «TPE», «TPO», «TPO_EB», «TPO_EO», «TPO_EPDM_PLUS_PP», «TPS», «TPS_SBS», «TPS_SEBS» , 'TPS_SIS', 'TPU', 'TPU_ALES', 'TPU_ALET', 'TPU_ARES', 'TPU_ARET', 'TPU_ES', 'TPU_ET', 'TPV', 'TPV_EPDM', 'TPV_EPDM_PLUS_PP', 'TPV_IIR_HIIR', ' ТПВ_НБР», «ТСПЦУ», «ТСПУ», «АКМ», «АКСМ», «АЭМ», «АУ», «БИИР», «БР», «ЦИИР», «КМ», «КР», «КР_НБР» , 'CR_SBR', 'CSM', 'ECO', 'EPDM', 'EPDM_SBR', 'EPM', 'EPM_EPDM', 'EPT', 'EU', 'FFKM', 'FKM', 'FMQ', ' FVMQ», «HNBR», «IIR», «IR», «IR_BR», «NBR», «NBR_PVC», «NBR_SBR», «NR», «PDMS», «PUMA», «PVMQ», «RET» , 'SBR', 'SBR_ACM', 'SBR_BR', 'SBR_IR', 'SBR_NR', 'SI', 'VMQ', 'VMQ_PVMQ', 'XNBR', 'XNBR_PVC', 'CARBON_FIBER_COMPOSITE', 'GLASS_FIBER_COMPOSITE', ' FIBER_REINFORCEMENT», «STRUCTURAL_COMPOSITE», «ПОЛИФЕНИЛЕН_ИЛИ_ПОЛИСТИРОЛ», «ПОЛИФЕНИЛЕН_ИЛИ_ПОЛИСТИРОЛ_HIPS», «ПОЛИКАРБОНАТ»] .

Лагерный проект: распечатки пеноблоков

Ксилографии подобны специальным штампам, и люди во всем мире изготавливают штампы на протяжении тысячелетий. Несколько сотен лет назад люди начали штамповать узоры на ткани и бумаге.

Сегодня мы можем использовать блоки из линолеума, резины или пенопласта, но долгое время лучшим материалом было дерево. Некоторые проекты очень детализированы, а некоторые очень просты. И все печатается задом наперед, поэтому слова сложны!

Альбрехт Дюрер из Германии и Кацусика Хокусай из Японии — известные художники по дереву.

Материалы:

лист пенополистирола (с липкой лентой)
гладкая плотная бумага (5 x 7 дюймов)
обычная бумага (4 x 6 дюймов)
перманентный маркер
акриловая краска
губчатая кисть
карандаш

90 002 Ссылка на видео:

Указания для печати Тип 1 – Негативное пространство:

Убедитесь, что сторона листа из вспененного материала обращена вверх. (Не сторона с лентой.) Вы можете нарисовать свой рисунок на пенопласте острым карандашом, но будьте осторожны, так как его нельзя стереть! Если вы хотите сначала правильно нарисовать рисунок, сделайте набросок на листе обычной бумаги.
Если вы сначала рисуете на бумаге, то, когда вы закончите, положите бумагу поверх листа пенопласта. Еще раз пройдитесь карандашом по всем линиям. Вы хотите сделать красивые глубокие вмятины на пенопласте, поэтому нажимайте карандашом со средней силой — бумага может порваться.
Возьмите острый карандаш и еще раз проведите все линии на пенопласте. Вы почувствуете, как карандаш «врезается» в пенопласт и делает вмятины очень глубокими. (Только не давите так сильно, чтобы не разорвать ленту на обратной стороне!) Если поролон не хочет «резаться», сначала проткните ряд отверстий, а затем проведите через них кончиком карандаша.
Смешайте в лотке немного воды с краской. (Черный работает лучше всего, но вы можете использовать любой цвет. Кроме желтого. Желтый плохо виден.) Используйте пенную кисть, чтобы нанести тонкий слой по всему листу пенопласта.
Переверните пенопластовый лист и прижмите его к листу гладкой плотной бумаги. Потрите обратную сторону поролона, чтобы убедиться, что каждая его часть равномерно касается бумаги.
Отделите лист пенопласта от бумаги. Линии, которые вы нарисовали, теперь являются белыми линиями на вашем отпечатке.
Если отпечаток получился немного неряшливым, попробуйте повторить шаги 4–6 и сделайте еще одну копию.

Указания для печати Тип 2 – «Ксилография» Положительное пространство:

Нарисуйте рисунок несмываемым маркером. Вы можете рисовать прямо на пенопластовом листе или можете сделать набросок на листе обычной бумаги, если хотите сначала потренироваться.
Теперь представьте, что линии черного маркера — это фигуры. (Если вы рисовали на бумаге, положите бумагу поверх пенопластового листа. ) Возьмите острый карандаш и наметьте линии маркера, делая глубокие вмятины между белыми и черными участками.
Возьмите острый карандаш и еще раз проведите все линии на пенопласте. Вы почувствуете, как карандаш «врезается» в пенопласт и делает вмятины очень глубокими. (Только не протыкайте ленту на обратной стороне.) Если поролон не хочет «резаться», сначала проткните ряд отверстий, а затем протащите через них острие карандаша.
Используйте карандаш или ногти, чтобы снять верхний слой пены – или просто раздавите его очень плоско – во всех областях, которые вы хотите оставить белыми. Если вы рисовали маркером на пене, это означает, что вы должны убедиться, что все черные области выше белых. Если вы сначала рисовали на бумаге, посмотрите на свой рисунок, чтобы убедиться, что вы соблюдаете важные линии.
Ваш «блок» может стать немного хлипким, но лента на обратной стороне должна скрепить его.
Смешайте в лотке немного воды с краской.
