Железобетонные опоры ЛЭП: классификация и установка

Бетон / Изделия / Изделия для зданий и архитектуры /

Содержание

  • 1 Назначение
  • 2 Достоинства и недостатки
  • 3 Особенности установки
  • 4 Классификация
    • 4.1 По назначению
    • 4.2 По конструкции
    • 4.3 По закреплению
    • 4.4 Маркировка и примеры
  • 5 Заключение

Современный мир уже не представляет своего существования без использования электричества. Железобетонные столбы повсеместно используются для освещения. Широкое применение опор лэп из железобетона обуславливается сравнительной дешевизной таких конструкций. Даже высокие затраты на транспортировку столбов не способствуют снижению высокого спроса на бетонные опоры лэп. Они применяются для монтажных работ линий электропередач любого напряжения. При этом опора, изготовленная из высококачественных строительных материалов, может использоваться в течение длительного периода (около пятидесяти лет).

Назначение

Без применения железобетонных столбов не обходится строительство линий электропередач. Они устанавливаются в регионах, где температура снижается максимум до -55 градусов Цельсия. Главным элементом, используемым в таких опорах, является центрифугированные бетонные стойки.

Вернуться к оглавлению

Достоинства и недостатки

К достоинствам, свойственным бетонной опоре линий электропередач, относят дешевизну изделий, высокую степень их унификации, высокую стойкость к образованию коррозии при воздействии негативных факторов окружающей среды. Кроме того, железобетонный столб имеет высокие эксплуатационные характеристики.

Говоря о недостатках изделий из железобетона, специалисты указывают на трудности, которые возникают при перевозке, строительстве, демонтаже либо замене железобетонных стоек. При этом утилизация столбов линий электропередач требует немалых финансовых затрат. Кроме того, работники электросетевых организаций с опаской занимаются монтажом на линиях электропередач, поскольку возможен срыв электромонтеров с опорных конструкций.

Вернуться к оглавлению

Особенности установки

Специалисты начинают установку столбов линий электропередач с выкладывания деталей изделий вдоль дорожных покрытий, а затем собирают их. Собранные бетонные конструкции поднимают краном и переходят к установке в котлован цилиндрической формы.

Работники заполняют пустоты в котловане при помощи смеси из песка и гравия. Все размеры должны быть указаны в проекте. Чтобы дополнительно закрепить опору в почве, стойки необходимо зафиксировать ригелями, а также поместить их на поверхность специальных плит. Оттяжки крепятся в грунте на определенном расстоянии от столбов, которое измеряется заранее. Также следует установить плиты либо другие конструкции согласно проекту.

Вернуться к оглавлению

Классификация

По назначению

  1. Анкерная опоры – слева и анкерная опора с линейным разъединителем – справа.

    Анкерные. Такие опоры линий электропередач помогают сбалансировать вес электропроводов, закрепленных в смежных специальных пролетах и т. д.

  2. Угловые. Позволяют компенсировать нагрузки проводов. Столбы устанавливают на поворотах трасс воздушных линий.
  3. Концевые. Используются для компенсации одностороннего веса проводов в самом конце трасс и линий электропередач.
  4. Переходные. Применяются для выполнения перехода воздушных линий через различные конструкции и преграды.
  5. Транспозиционные. Помогают сменить положения тросов и электропроводов на железобетонных стойках.
  6. Ответвительные. Такие столбы необходимы для создания ответвлений.
  7. Перекрестные. Используются при пересечении воздушных линий.

Вернуться к оглавлению

По конструкции

  • свободностоящие портальные со связями;
  • портальные со специальными оттяжками;
  • свободностоящие;
  • конструкции со специальными оттяжками и стойками.

Вернуться к оглавлению

По закреплению

  • железобетонные конструкции с оттяжками;
  • опоры свободностоящие.

По количеству цепей опоры бывают одно-, двух- и многоцепными.

Вернуться к оглавлению

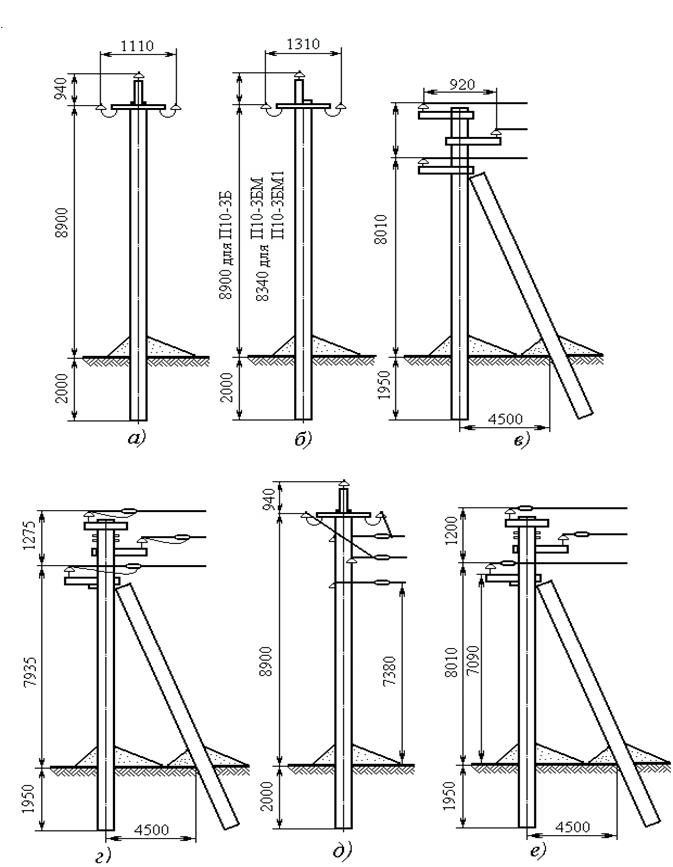

Маркировка и примеры

Опоры из железобетона маркируются таким образом:

  1. По первым буквам можно определить предназначение опоры: «П» означает «промежуточная». Буквы «У» и «П» используются для обозначения угловых и промежуточных конструкций, «У» и «А» – угловых и анкерных, «УОА» – угловых ответвительных анкерных, «А» – концевых анкерных. Символы «О» и «А» указывают на то, что перед вами ответвительная опора.
  2. Цифры, отмеченные на конструкциях, показывают, для какой именно линии электропередач, они предназначены. Например, цифрой «10» обозначают десять кВ ЛЭП.
  3. Еще одна цифра используется для определения типоразмера железобетонного изделия. Так, «1» указывает на то, что размеры столба составляют десять с половиной метров. Отметка «2» означает, что конструкция создана на основании столба из железобетона СВ-110.

Вернуться к оглавлению

Заключение

Системы передачи и распределения электрической энергии охватывают города, села и другие объекты, которые расположены на отдельных территориях. Кроме транспортировки электрической энергии на разные расстояния, опоры из железобетона эффективно применяются при передаче электричества с подстанций непосредственно к потребителям в городах и селах, а также для организации освещения улиц и дорожных покрытий.

цены на опоры линий электропередач за шт, доставка🏭

Выполнить электрификацию объекта невозможно без построения надежных и отказоустойчивых линий электропередач. Важную роль в этом процессе играют опоры, которые должны выдерживать существенные ветровые, сейсмические и климатические нагрузки. Купить опоры ЛЭП по цене от 5150 руб и с доставкой по Санкт-Петербургу и Ленинградской области предлагает компания «Монолит».

Особенности конструкции

Опора освещения представляет собой железобетонный столб, который производится из высококачественного бетона. Чтобы придать изделью более высокую прочность и устойчивость к разного рода нагрузкам, внутрь столба, в процессе его изготовления, устанавливается стальные прутки предварительно напряженной арматуры. Процесс заливания бетонных столбов осуществляется вибрационным методом, что обеспечивает высокую однородность изделий и исключает формирование внутренних воздушных пор.

Использование вибрированного тяжелого бетона и предварительно напряженной арматуры позволяет эксплуатировать опоры при температурах до -55°С. Они способны выдерживать большое сопротивление ветра, что предусматривает их использование в регионах I-V класса по ветровой нагрузке. Благодаря виброустойчивости бетона опоры могут эксплуатироваться в регионах с сейсмической активностью до 9 балов.

Виды опор

Завод «Монолит» изготавливает три вида Ж/Б опор для линий электропередач:

  • СВ-95 – предназначены для установки в сейсмоактивных регионах, а также для прокладывания линий освещения городских улиц, тротуаров и прочих мест с интенсивным транспортным потоком и повышенными вибрационными нагрузками;

  • СВ-105 – бетонные столбы этого вида предназначены для сооружения линий электропередач городского электротранспорта, а также в качестве опор городской системы освещения;

  • СВ-110 – эти ЖБ опоры применяются в качестве основы для поддержки и равномерного распределения нагрузок проводов в междупоселочных линиях электропередач.

Длина перечисленных ЖБИ, в зависимости от конкретной модификации, варьируется в пределах 9,5…11 м, а вес составляет 750…1200 кг. Перечисленные опоры предназначены для использования в составе линий электропередач с напряжением от 380 В до 35 кВ.

Функциональное назначение

По функциональному назначению опоры ЛЭП делятся на следующие виды:

  • концевые – устанавливаются на концах линий электропередач, поэтому должны выдерживать существенные нагрузки;

  • промежуточные – используются для поддержки проводов, исключая их обрыв под собственным весом;

  • анкерные – используются в тех местах, где необходимо выполнить переход линии через преграды; отличаются повышенной надежностью и прочностью;

  • угловые – устанавливаются в тех местах, где световая линия электро передач выполняет поворот на угол больше 30°;

  • ответвительные – их монтаж выполняется в тех местах, где линия разветвляется и идет в разных направлениях;

  • перекрестные – используются там, где направления двух разных линий пересекаются между собой;

  • переходные – устанавливаются в местах, где линии электропередач должны обойти разного рода инженерные сооружения.

Преимущества и недостатки

К основным преимуществам железобетонных столбов для линий электропередач относятся:

  • применимость для линий электро передач с широким диапазоном рабочих напряжений;

  • высокая несущая способность и прочность;

  • устойчивость к разного рода внешним воздействиям, включая и агрессивную среду;

  • возможность эксплуатации при низких температурах – менее -40°С;

  • устойчивость к вибрационным и сейсмическим нагрузкам;

  • устойчивость к воздействию прямого солнечного излучения, ультрафиолета.

К недостаткам опор относится относительно большой их вес, что усложняет процесс монтажа. Чтобы его выполнить, нужно задействовать крановое оборудование – достаточно будет серийных автокранов. Их грузоподъемности и рабочей высоты стрелы вполне достаточно, чтобы установить бетонные опоры будущей ЛЭП.

Предложение «Монолит»

Каталог продукции нашего завода включает разные виды ЖБ опор, заказать которые можно в розницу или оптом. Стоимость световых опор, их габаритные размеры можно узнать в наших менеджеров. Также они помогут подобрать правильный вид для конкретного проекта будущей ЛЭП. Все наши изделия соответствуют ГОСТ, на них мы предоставляем гарантию. Доставку по Санкт-Петербургу и области выполняем самостоятельно.

ЛИНИЯ ПЕРЕДАЧИ ТИПЫ ОПОРНЫХ КОНСТРУКЦИЙ ОСНОВНЫЕ И ОБУЧАЮЩИЕ ПОСОБИЯ |
ПРОЕКТИРОВАНИЕ ЛИНИЙ ПЕРЕДАЧИ И ЭЛЕКТРОТЕХНИКА

Многочисленные типы конструкций используются для поддержки проводников линии электропередачи, например, самонесущие стальные опоры, стальные опоры с оттяжками, самонесущие алюминиевые опоры, алюминиевые опоры с оттяжками, самонесущие стальные опоры, гибкие и полугибкие стальные опоры и опоры, тросы. подвеска, деревянные опоры, деревянные Н-образные рамы и бетонные опоры.

Тип используемой опорной конструкции зависит от таких факторов, как расположение линии, важность линии, желаемый срок службы линии, деньги, доступные для первоначальных инвестиций, стоимость обслуживания и доступность материала.

Из-за большого расстояния между проводниками, необходимого для электрических зазоров и изоляции, высоких растягивающих напряжений, используемых в проводниках и заземляющих кабелях для натяжения этих кабелей до провисания, которое удерживает высоту конструкций в пределах разумного, длинные пролеты, необходимые для пересечения овраги в гористой местности и зависимость от основной магистральной линии, линии напряжением более 345 кВ часто строятся из самонесущих стальных опор, хотя все чаще применяются конструкции с оттяжками и канатной подвеской.

Линия, построенная из самонесущих стальных опор, очень удобна во всех отношениях, так как требует меньше проверок и имеет максимальный срок службы при минимальных затратах на техническое обслуживание. Однако доступны высокопрочные опоры из алюминиевого сплава, и их использование растет.

Преимущество – лучшая стойкость к коррозионным средам, чем у стали.74 Структурные конфигурации и детали конструкции такие же, как у стали, с добавленной проблемой больших прогибов при приложении напряжений из-за более низкого модуля упругости алюминия.

Эффект долговременной ползучести алюминия еще предстоит определить. Самонесущие стальные опоры часто используются в густонаселенных районах, где полоса отчуждения ограничена и необходимы короткие пролеты. Появление EHV принесло большое разнообразие новых структурных конфигураций.

Детали некоторых из них были опубликованы. Electrical World, 15 ноября 1965 г., стр. 95–118, содержит габаритные чертежи 35 башен и шести конструкций Н-образной рамы с деревянными опорами применительно к СВН, а также таблицу спецификаций линий СВН в США. и Канада. Справочник по ЛЭП 345 кВ и выше, 2 изд., 1982, опубликованный EPRI3, содержит подробную информацию о широком спектре структур от 345 до 800 кВ.

Деревянные столбы широко используются там, где они легко доступны. Линии среднего и низкого напряжения могут быть экономично построены с такими опорами, оснащенными стальными или деревянными траверсами. Деревянные Н-образные рамы, состоящие из двух опор, соединенных вверху деревянными или стальными траверсами, успешно используются для высоковольтных линий до 345 кВ. Чтобы в полной мере использовать поперечную прочность, такие столбы можно скрепить внутри, по крайней мере, на части их высоты деревянными крестообразными раскосами.

Бетонные столбы использовались в некоторых частях мира, где не хватает древесины и где легко доступны ингредиенты для изготовления бетона. Еще одно преимущество заключается в том, что они невосприимчивы к повреждениям насекомыми и другим формам гниения, характерным для деревянных конструкций в тропическом или субтропическом климате.

Как правило, они отливаются в виде блоков с использованием стандартных форм и доставляются на площадку, хотя они могут производиться на месте использования. Бетонные опоры всегда должны иметь достаточную предварительно напряженную стальную арматуру, чтобы выдерживать изгибающие напряжения из-за ветровых нагрузок, натяжения кабелей и т. п., в дополнение к тому, что они спроектированы как колонны под вертикальными нагрузками. Во всех конструкциях необходимо учитывать конфигурацию проводников и влияние различных сил, которые могут на них воздействовать. счет 0021.

Линейные опоры

| Недвижимость | Типы линейных опор

Несущими конструкциями для проводов воздушных линий являются опоры и опоры различных типов, называемые линейными опорами. В целом опоры линии должны обладать следующими свойствами:

  • Высокая механическая прочность, чтобы выдерживать вес проводников, ветровые нагрузки и т. д.
  • Легкий вес без потери механической прочности.
  • Дешевый по стоимости и экономичный в обслуживании.
  • Увеличенный срок службы,
  • Легкий доступ к проводникам для обслуживания.

Линейные опоры, используемые для передачи и распределения электроэнергии, бывают различных типов, включая деревянные опоры, стальные опоры, железобетонные опоры. столбы и решетчатые стальные башни. Выбор несущей конструкции для конкретного случая зависит от пролета линии, площади поперечного сечения, напряжения линии, стоимости и местных условий.

1. Деревянные опоры: Изготовлены из выдержанной древесины (сал или чир) и подходят для линий среднего поперечного сечения и относительно коротких пролетов, скажем, до 50 метров. Такие опоры дешевы, легкодоступны, обладают изоляционными свойствами и поэтому широко используются для распределения электроэнергии в сельской местности в качестве экономичного решения. Деревянные опоры обычно имеют тенденцию к гниению ниже уровня земли, вызывая разрушение фундамента. Чтобы предотвратить это, часть столба ниже уровня земли пропитывают консервирующими соединениями, такими как креозотовое масло. Двухполюсные конструкции типа «А» или «Н» часто используются (см. рис. 8.2) для получения более высокой поперечной прочности, чем это может быть экономически обеспечено с помощью одиночных полюсов.

Основные возражения против деревянных опор:

  • склонность к гниению ниже уровня земли
  • сравнительно меньший срок службы (20-25 лет)
  • нельзя использовать для напряжения выше 20 кВ
  • менее механическая прочность и
  • требуют периодической проверки.

2.Стальные опоры: Стальные опоры часто используются вместо деревянных опор. Они обладают большей механической прочностью, более длительным сроком службы и позволяют использовать более длинные пролеты. Такие столбы обычно используются для распределения в городах. Этот тип опор необходимо оцинковывать или красить, чтобы продлить срок их службы. Стальные столбы бывают трех типов, а именно 9.0003

  • рельсовые опоры
  • трубчатые стойки и
  • Соединения стальные катаные .

3. ЖБ опоры: Железобетонные опоры в последние годы стали очень популярными в качестве линейных опор. Они имеют большую механическую прочность, более длительный срок службы и позволяют использовать более длинные пролеты, чем сталь. Кроме того, они имеют хороший внешний вид, требуют минимального обслуживания и обладают хорошими изоляционными свойствами. На рис. 8.3 показан R. C.C. полюса для одиночной и двойной цепи. Отверстия в столбах облегчают подъем на столбы и в то же время уменьшают вес линейной опоры.

Основная трудность при использовании этих шестов – высокая стоимость транспортировки из-за их большого веса. Поэтому такие столбы часто изготавливаются на месте, чтобы избежать больших затрат на транспортировку.

4. Стальные опоры: На практике деревянные, стальные и железобетонные опоры используются для распределения низкого напряжения, скажем, до 11 кВ. Однако для передачи на большие расстояния при более высоком напряжении неизменно используются стальные опоры. Стальные башни имеют большую механическую прочность, более длительный срок службы, выдерживают самые суровые климатические условия и позволяют использовать более длинные пролеты. Риск прерывания работы из-за поломки или прокола изоляции значительно снижается за счет более длинных пролетов. Фундаменты башни обычно заземляют, забивая стержни в землю. Это сводит к минимуму проблемы с молнией, поскольку каждая башня действует как молниеотвод.
