Опирание монолитного перекрытия на кирпичную стену: Опирание монолитных плит на стены. Ответы на вопросы

Опирание монолитных плит на стены. Ответы на вопросы

Данная статья появилась благодаря Евгению Н. В рамках консультации он прислал мне целую группу вопросов по конструированию железобетона, отвечаю на них в этой статье.

Если вы желаете заказать статью о железобетоне на волнующую вас тему, пишите мне Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Вопросы по схемам из руководства по конструированию железобетонных конструкций

Первая группа вопросов на рисунке ниже:

1. Подходит ли L₀/10 для рис. 104в?

Я в свое время задавалась вопросом, и пришла к четкому выводу – в рисунке ошибка. Есть четкое правило: при защемлении верхняя арматура должна заполнять 1/4 пролета, а при шарнирном опирании 1/10. Объясняется это тем, что при защемлении в приопорная зона вверху растянута (так действует изгибающий момент), и растянутую зону нужно заармировать. А при шарнирном опирании момент равен нулю, растяжения нет, но вступает в силу конструктивное правило, и мы все равно армируем небольшой участок у опоры. Дело в том, что идеальный шарнир, полностью допускающий беспрепятственный поворот, мы в конструкциях выполнить не можем – плита чуточку, но защемляется, и в ее верхней приопорной зоне возникают незначительные, но все-таки напряжения, могут возникать трещины, и поэтому плиту мы армируем, но всего лишь на длине 1/10 пролета.

2. Обязательно ли загибать арматуру в нижнюю зону?

Нет, не обязательно. Это решение связано с экономией, описано оно в п. 3.135 со ссылкой на рис. 104 (вообще очень рекомендую все рисунки в руководстве рассматривать совместно с текстом, который на них ссылается). Нижняя арматура требуется в пролете, но до опоры всю ее доводить не обязательно – часть отгибается в верхнюю надопорную зону.

3. А если высота плиты перекрытия больше толщины стены?

Вообще условие для шарнира – это чтобы на опоре был квадрат b = h, тогда плита и опирается надежно (не соскальзывает), и поворачивается без защемления.

Какой высоты бывают в основном плиты? От 60 до 250 мм, так? То есть глубина опирания тоже должна быть от 60 до 250 мм. Но здесь еще вмешивается правило анкеровки арматуры – мы ее не можем завести на опору менее, чем на 100 мм, то есть опирание у нас на самом деле в случае без приварки от 100 до 250 мм (бывают исключения, но их лучше избегать).

Если плита опирается на кладку, то очень сомневаюсь, что кладка будет меньше 250 мм – тогда это уже не несущая стена. Если на железобетон, тогда есть возможность перейти к защемлению плиты, и вопрос будет решен.

4. Почему на рис. 103 L/4, а на рис. 104 L/10?

На рисунке 104 ошибка: либо там должно быть L/4, либо нужно показать, что плита опирается на балку шарнирно. Вообще если есть сомнительные моменты и нет возможности разобратьс, лучше брать по худшему варианту (это касается использования действующих норм).

Нюансы в армировании узлов опирания монолитных плит на стену

Здесь Евгений дает несколько вариантов узлов опирания и просит помочь разобраться, какой из них лучше.

1. Корректно ли такое примыкание плиты перекрытия и монолитной стены?

Такое решение с П-шками используют, мне оно не особо нравится по надежности, дальше объясню, почему.

Для чего здесь П-образный стержень? Дело в том, что верхнюю арматуру плиты в жестком узле нужно заанкерить. Для этого есть четкое решение в руководстве по конструированию, показанное на рисунке 105 (там плита жестко связана с балкой, но на месте балки вполне может быть и стена).

В этом решении верхняя арматура перекрывает 1/4 пролета и заводится на длину анкеровки на опору. Это для армирования плиты самое надежное решение – арматура анкерится в сжатой зоне на ту величину, которая требуется.

Неудобство в этом случае для строителей: обычно рабочий шов бетонирования приходится на верх стены, и это неудобно, когда арматура плиты должна закладываться в стену (особенно, если она значительных размеров). Некоторые конструкторы Закладывают в этом случае Г-образные стержни из стены (далее такой узел я разберу), еще можно предусматривать анкеровку на конце (чтобы отогнутый стержень был короче, к нему приваривают анкерующие элементы), но это все усложняет производство работ. Поэтому для анкеровки некоторые конструкторы применяют П-образно отогнутые стержни, считая, что анкерят верхнюю арматуру в сжатой зоне плиты, и это нормально работает. Хорошо ли такое решение? Однозначно не сказать, мне не очень нравится, т.к. анкеровка осуществляется в самой напряженной зоне узла, а не заводится в сжатую зону стены. Единственное, чем можно улучшить это решение – это завести П-образный стержень на длину анкеровки в плиту, чтобы он все-таки анкерился не в самом узле (но это перерасход в сравнении с узлом из руководства, хотя установка дополнительной П-шки – это уже перерасход).

Далее по верхней анкеровке арматуры. В верхней зоне должен быть перенахлест, а не анкеровка. Причем там два варианта: либо соблюдать правила и делать П-шки разного размера, чтобы было не более 50% нахлестки в сечении плиты, либо пользоваться коэффициентом 2,0 для анкеровки (вместо 1,2) и делать П-шки одинаковыми (СП позволяет). Ведь по сути в данном узле П-шка – это продолжение верхней рабочей арматуры, установленное для ее анкеровки, значит оно должно соединяться с ней с перенахлестом (и тут, кстати, тоже нарушение нормативных требований, ведь нахлестки не должно быть в растянутом сечении – вот поэтому мне не нравится ни решение с П-шками, ни решение с Г-шками, т. к. и перерасход арматуры, и нарушение норм).

Идеальное решение – это непрерывный верхний стержень, заанкеренный на длину анкеровки, как положено, с отгибом вниз, и при этом либо попадающий в стену, либо нет.

Но тут всплывает еще одно требование норм, которое в силу своей не четкой формулировки, принуждает проектировщиков устанавливать П-шки везде на концах плит. Это требование СП63.13330

Это требование говорит нам о восприятии крутящих моментов, которые возникают на свободных краях плит (там действительно нужны П-образные хомуты – именно такие, как показано на рисунке в СП – охватывающие арматуру, идущую параллельно свободному краю плиты). И это требование объяснялось еще в бюллетене №87 (1975 г.), там четко сказано, что разговор идет о свободном конце плиты:

Также данный вопрос оговорен в Еврокоде (и в копирующих Еврокод украинских нормах), там тоже речь только о свободном крае плиты и нет речи об анкеровке арматуры:

Но в СП идет речь не только о свободных краях плиты, и получается, что для анкеровки стержней как бы тоже рекомендовано использовать те же самые хомуты. Но тогда эти хомуты должны идти в одной плоскости со стержнями, которые они анкеруют, а не разделяться с ними перепендикулярными стержнями. Далее, хомуты должны быть того же диаметра, что и арматура плиты, они должны иметь защитный слой такой же, как рабочая арматура – то есть никак они не могут быть расположены так, как показано в СП.

Каков же выход?

Во-первых, раз требование действующих норм железобетонно, то мы должны устанавливать П-шки, так?

Во-вторых, как думающие конструкторы, мы должны надежно заанкерить верхнюю арматуру, избежав нахлеста в растянутой зоне (запрещенного нормами) и постаравшись не пойти на сильный перерасход.

Я предлагаю следующее решение (на эскизе арматура диаметром 12 мм класс А400С):

• Верхняя арматура плиты (синяя) заанкерена и непрерывна в растянутой зоне.
• Нижняя арматура тоже заанкерена, т.к. у нее совсем маленькая длина анкеровки.
• В плите установлены П-образные хомуты из гладкой арматуры малого диаметра (кручения на опоре ведь нет) – они удовлетворяют требованию СП, не такие дорогие и трудозатратные, как из арматуры периодического профиля.
• Шов бетонирования опущен ниже плиты так, чтобы не пришлось делать выпуски из стены.

1. Если допустимо такое армирование, то П-шки должны идти по очереди – 1-й длинный, 2-й короткий (чтобы обеспечить условие «не более 50% в сечении»)?

Допустимо ли такое армирование, я описала в предыдущем ответе. Если все-таки решиться на такой узел, то в верхней зоне плиты П-шки должны чередоваться, их длина от внутренней грани стены должна быть равна одной и двум длинам нахлестки (не анкеровки, а нахлестки!) соответственно. А вот в нижней зоне вроде бы тот же принцип – стыкуем нижнюю арматуру с П-шками, но так как диаметр нижней арматуры значительно больше, чем требуется в приопорном сечении плиты, то можно пересчитать длины нахлестки с учетом реальной потребности в арматуре (и это будет значительно меньшая длина, полагаю, что минимально допустимой будет достаточно).

2. Lan для П-шки принимать как на рисунке?

Lan для П-шки – это по сути не длина анкеровки, а длина нахлестки (считается по другой формуле). Ее можно считать от внутренней грани стены, чтобы хотя бы выйти за пределы узла. Если вылизывать, то считать можно вправо от точки, в которой П-шка становится прямой.

3. Диаметр П-шки следует принимать по диаметру основной фоновой арматуры?

Если П-шку использовать для анкеровки арматуры, то ответ «да» – диаметр П-шки равен диаметру той арматуры, которую она анкерит.

Если арматура анкерится без помощи П-шки, а П-шка применяется для работы против выпучивания, для восприятия крутящего момента на свободной стороне плиты, для работы против растрескивания, то это может быть гладкая арматура меньшего диаметра. Насколько меньшего – тайна покрытая мраком, рекомендаций ни по конструированию, ни по расчету нет. Единственное, за что можно зацепиться – это определить крутящий момент и сделать расчет края плиты на его действие.

4. Как быть, если расстояние «а» очень маленькое? Допустим, порядка 50-60 мм – будет держать арматура? А если еще и вылет побольше при большем d?

Арматуру подвяжут к выпускам из стены, проблем не будет, строители найдут, как обеспечить проектное положение.

Хотя я бы понизила шов бетонирования, как предлагала выше. Тогда бы арматуру плиты не надо было устанавливать заранее, и работа строителей была бы значительно легче.

1. Как разместить П-шку при минимальном радиусе загиба R = 30 мм (например, для d = 12 мм), т.к. будет налезать на горизонтальную арматуру?

Радиус даже больше: для диаметра 12 мм он равен 36 мм.

Как вариант предлагаю сдвинуть горизонтальную арматуру и переместить ее внутрь. Расчетная площадь арматуры при этом не уменьшится, только шаг чуток поплывет, но не существенно. Зато вся арматура будет связана, плюс П-шка защитит горизонтальную арматуру от выпучивания.

Благодарю Евгения за вопросы!

От себя хочу еще добавить: в нормах все не так однозначно, как хотелось бы. На прямое нарушение норм я идти никогда не рекомендую. В спорных моментах советую всегда выбирать худший вариант. И конечно же думать, искать причины и анализировать: когда мы понимаем, что и зачем устанавливается, как это все работает, конструировать без ошибок становится в разы легче.

на кирпичную стену, фундамент, балку, минимальное и максимальное, СНиП, монтаж

Основные назначения перекрытий

Перекрытие – это один из конструктивных элементов здания, делящий его внутреннее пространство на этажи. Перекрытие относится к несущим элементам, так как воспринимает и передает нагрузку от собственного веса, а также от оборудования и людей на стены, опоры, ригели. Выполняется оно из железобетонных плит.

Схема перекрытия каркасного дома.

По местоположению в здании их можно разделить на:

1. Надподвальные.
2. Междуэтажные.
3. Чердачные.

По своей конструкции они подразделяются на балочные и безбалочные. Изготавливаются заводским способом из железобетона и делятся на сборно-монолитные, многопустотные, изготавливаемые из тяжелых бетонов и ячеистобетонные. Перекрытия должны отвечать таким требованиям, как прочность, звуконепроницаемость, жесткость, несгораемость и водонепроницаемость.

В основном железобетонные плиты, из которых делаются перекрытия, представляют из себя многопустотные конструкции и производятся с многоугольными, овальными и круглыми пустотами. Наибольшее распространение имеют в строительстве плиты с круглыми пустотами ПНО и ПК, несущая способность которых – 800кг/м2. Их отличает высокая прочность, полная заводская готовность к монтажу, технологичность. Такие плиты опираются на две стороны. Укладывают их на несущие стены. Перекрытия из таких плит применяются при шаге несущих стен до 9 м. Долговечность, огнестойкость, необходимая пространственная жесткость, устойчивость здания – вот что отличает такие перекрытия.

Схема монолитного перекрытия по профнастилу.

Обычные стандарты пустотных плит:

• длина – 2.4-7,2 м;
• ширина – 1-1,8 м;
• толщина – 220 мм.

Основа, на которую укладываются плиты, может быть из:

• кирпича;
• железобетонных панелей;
• газобетона;
• пеноблоков.

Вернуться к оглавлению

Глубина опирания перекрытия и необходимое оснащение для работы

В зависимости от основы, на которую укладывают плиты перекрытия, учитывается величина глубины опирания.

Также принимаются во внимание в обязательном порядке длина плиты, ее вес, толщина опорной стены, постоянная или временная нагрузка на плиту сверху, сейсмостойкость здания. Расчеты достаточно сложны и делаются специалистами. Индивидуальному же застройщику достаточно ориентироваться на параметры завода-изготовителя, маркирующего свои изделия, и четко следовать им. Четкость следования рекомендациям изготовителей избавит от ошибок при проектировании и монтаже пустотных конструкций, иначе последствия повлекут за собой дорогостоящие и трудозатратные шаги.

Схема сборно-монолитного перекрытия.

Рекомендуемая глубина опирания:

• на крупнопанельные стены – 50-90 мм;
• на кирпичные стены – 90-120 мм;
• на основу из газобетона – 120 мм;
• на пеноблочные стены – 120 мм;
• на наружные стены опирание оговаривается до 250 мм.

Необходимое оборудование, материалы и инструменты:

1. анкеры;
2. цементный раствор;
3. нивелир или уровень – для определения разности высот между рабочими поверхностями;
4. ригели – опорные балки;
5. монтажный ломик;
6. отвес – для проверки вертикальности поверхности;
7. подмостки инвентарные;
8. шнур-причалка;
9. стропы;
10. автокран грузоподъемностью 25 т.

Вернуться к оглавлению

Монтаж перекрытия в кирпичных зданиях

Для монтажных работ требуется бригада из четырех человек. Машинист крана подает на основу (стены) – плиту. Такелажник занят строплением плит четырехветвевым стропом. Два монтажника, находясь по обеим сторонам опор монтируемой плиты, принимают ее, разворачивают и затем направляющими действиями координируют ее опускание в заданное положение. После монтажными ломиками они выполняют небольшую рихтовку плиты, еще до снятия строп.

Схема часторебристого сборно-монолитного перекрытия.

Межэтажные перекрытия в кирпичных зданиях укладываются на стены и ригели. Ригели укладывают на железобетонные подушки при помощи строп. Их необходимо закладывать в кирпичные стены во время кладки. Перед тем как размещать ригели, необходимо проверить горизонтальность подушек. Разница между ними, вернее, их поверхностями, не должна превышать 10 мм. Затем ригели доводятся до нужного положения монтажными ломиками. Сами монтажники располагаются на подмостках. Ригель обязательно нужно передвигать только по перпендикуляру к продольной оси, используя при этом лопатку монтажного ломика. Иначе будет нарушена устойчивость стен, служащих опорой ригелю. После делается выверка вертикальности (отвесом) и горизонтальности (нивелиром), и только затем ригель закрепляется к основе. Когда эти работы закончены, снимаются стропы.

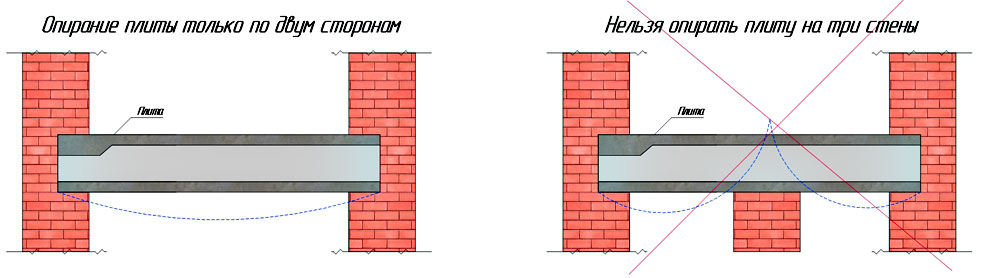

Применение пустотных плит возможно в зданиях либо с поперечными, либо с продольными несущими стенами, потому что они опираются на две стороны. Затем следует анкеровка перекрытия, которая является креплением укладываемых плит перекрытия с наружными стенами и между собой. Анкеры обычно располагают на расстоянии не более 3 м друг от друга.

Перед укладыванием плит перекрытия снова выверяется горизонтальность рабочих поверхностей. Обязательно выравнивается гребень кладки стены. Потому что достаточно большая площадь пустотных перекрытий будет чутко реагировать даже на небольшие неровности основы. Плиты просто будут качаться. Выявленные неровности прокладываются дополнительными полосами изоляции.

И только после этого опускаются на опоры плиты, куда уже положен цементный раствор. Для того чтобы получить единое жесткое горизонтальное перекрытие, плиты соединяют между собой и с наружными стенами стальными анкерами, которые закрепляют к монтажным петлям. Торцы плит перекрытий соединяются с кладкой кирпичной стены Г-образными анкерами. Затем их заделывают растворной смесью в целях защиты от коррозии.

Когда плиты опирают на внутренние стены, то применяются составные анкера, полученные путем соединения их сваркой. Промежутки, возникающие между плитами, заполняются кирпичами, используемыми в основной кладке. Плиты укладываются на растворную смесь.

Схема перекрытия в деревянном доме.

Потолок после укладки плит проверяется на горизонтальность. При обнаружении несовпадения между смежными плитами их поднимают при помощи крана и подравнивают растворную постель, после чего вновь укладывают на место. Когда выверка закончена, плиты закрепляют анкерами, которые закладывают в кладку. Смежные же плиты соединяют между собой за монтажные петли анкерами.

В пустотных настилах, если опирание идет на наружную основу, пустоты заполняются тяжелым бетоном или бетонными пробками примерно на 12 см. Делается это с целью изоляции. То же самое производят в пустотных емкостях плит, которые опираются на внутренние несущие стены. Пустоты заполняются с целью предотвращения разрушения опорных частей плит под давлением конструкций, расположенных выше, так как именно их края являются самыми хрупкими.

Перемычки, являющиеся несущими, то есть те, на которые ложится основная нагрузка от перекрытий, устанавливают, стропами за монтажные петли поднимая и укладывая на растворную смесь. Рядовые перемычки располагают вручную, учитывая площадь опирания и горизонтальность.

Вернуться к оглавлению

Монтаж перекрытия в зданиях из пенобетона и газобетона

При укладывании пустотных плит перекрытия на основу из пенобетона необходимо учитывать его плотность. Она должна быть не ниже D500. Рекомендуется использование обычных пустоных плит. Но укладывать их нужно обязательно не на сами пеноблоки, а на кольцевой армированный пояс (армопояс).

При использовании бетонного перекрытия обязательным является устройство кольцевого армированного пояса.

1. Если опирание плиты на стену из ячеистого бетона не достигает 250 мм, применяется распределительный пояс. Он укладывается на всю длину опирания перекрытия. Делается из монолитного железобетона или выложенного в три ряда полнотелого кирпича, который армируются кладочной сеткой. Толщина такого пояса должна быть минимум 120 мм. Ширина должна равняться 250 мм. Глубину опирания следует соблюдать такой, как при постройке кирпичных домов, то есть минимальное расстояние должно быть 120 мм. В тандеме с плитами перекрытия такой пояс создает жесткую конструкцию, которая повышает сопротивляемость постройки аварийным воздействиям, температурным и усадочным деформациям.
2. Если ширина опирания более 120 мм, то распределительный пояс применять не обязательно. Достаточен будет армопояс из кольцевого анкера по внешнему периметру всех плит перекрытия.

При использовании в строительстве дома газосиликатных блоков, или, как их еще называют, газобеона, нужно учесть, что этот материал при всем своем сходстве с пенобетоном имеет меньшую плотность и теплопроводность при равной прочности. А если увеличить его плотность до плотности пенобетона, то он будет прочнее. И тем не менее рекомендации по укладыванию пустотных плит перекрытия будут теми же, что и для зданий из пенобетона. Глубина опирания рекомендуется такая же, как для зданий из кирпича: до 120 мм.
