Опалубка для армопояса своими руками: технология и материалы

Содержание статьи

  • 1 Виды  армопояса
  • 2 Материалы опалубки для армопояса
  • 3 Виды опалубки для армопояса
  • 4 Крепление опалубки

В технологический процесс устройства монолитного армированного пояса входит изготовление ограждающей конструкции для формирования бетонной смеси.

Опалубка для армопояса – это ключевой этап, выполняемый по единому принципу для всех его видов.

Виды  армопояса

Армопояс, –  жёсткая монолитная конструкция, возводимая по периметру строящегося здания. Различают 4-е вида:

  1. ростверк, — лента по столбчатым или свайным опорам;
  2. цокольный пояс, усиливающий и выравнивающий фундаментную ленту;
  3. межэтажный, сооружаемый для укрепления стен из облегчённых блоков под монтаж перекрытия;
  4. верхний, – в качестве опоры кровельной системы.

Все виды объединяет технология возведения: монолитный бетон и арматурный каркас создаются в специальной форме, — опалубке.

Первые два вида армопояса описываются в рекомендациях по возведению фундамента. Тема этой статьи, — опалубка для армопояса, — будет рассмотрена для конструкций межэтажных и верхних. Эти виды усиливающих монолитных лент возводятся по верху кладки стен, что повышает сложность монтажа и фиксации опалубочной системы.

Между собой пояс для мауэрлата и пояс для плит перекрытия различаются лишь в некоторых конструктивных деталях, — но изготавливаются из  аналогичных материалов по одинаковым технологиям.

Материалы опалубки для армопояса

Справедливо считается, что для создания опалубки подойдут любые листовые строительные изделия. Исходя из этой придуманной кем-то аксиомы, застройщики, решившие самостоятельно возвести опалубку, начинают фантазировать и беспощадно экономить.

Обычно неопытный самодеятельный строитель полагает, что небольшая высота боковых ограждений, — как правило, не более 30 см, — позволяет применить в изготовлении ненужные мебельные щиты, старые доски от разборки хозяйственных строений, деформированные металлические листы или снятый при ремонте полов ламинат.

Рачительный хозяин при этом забывает, что:

  • изготовление простенького щита в таком варианте займёт значительно больше времени;
  • прочность бывшего в употреблении материала сомнительна;
  • после демонтажа ограждения на поверхности армопояса отразятся все неровности, погнутости, неплотные стыки;
  • заливка и вибрация бетонной смеси предполагает большие нагрузки на стенки и крепления опалубки.

Подача бетона на верхнюю часть стены – это тяжёлый физический труд. Уставший исполнитель, неудачно опрокинувший ведро с бетоном на стенку опалубки, легко может её сломать. И когда бетон прорвёт ограждение, начнутся серьёзные технические и финансовые проблемы.

Противоположная тенденция, — применение для изготовления опалубки дорогих материалов с избыточной прочностью. Это также неверный подход, — лучшее решение находится где-то в середине, диктуется рациональностью.

Использовать можно:

  • доски от 25 мм толщ.;
  • листы фанеры от 8 мм;
  • ОСП от 10 мм;
  • листы металлические, в том числе алюминиевые, — без следов деформации.

Перечисленные параметры – не догма, но их следует придерживаться. Использование материала меньшей толщины потребует более частого усиления щитов различными стяжками, распорками, креплениями.

Проверенные временем рекомендации по приобретению и использованию материалов:

  • Приобретайте новые доски и листовые материалы для возведения опалубки.
  • Проводите крой и крепёж так, чтобы можно было демонтировать щиты без повреждения материала.
  • Боковые внутренние стенки опалубочной системы обейте или оклейте полиэтиленовыми плёнками, — доски останутся чистыми, бетон не просочится даже через мелкие щели, поверхность пояса будет ровной, гладкой, бетон не будет терять влагу и лучше наберет прочность.

Строительными нормативами обозначено, что возврат материалов от разборки опалубки составляет не меньше 75 %, то есть допускается повреждение лишь четверти от всех использованных досок или листов. Например, из 2-х кубометров доски после демонтажа опалубки целыми и невредимыми должны остаться 1,5 куб. м, а 0,5 куба или примерно 5-6 т.р. – это прямые затраты.

Если до начала изготовления опалубки провести подобные предварительные расчёты, то многие застройщики примут решение приобрести новые материалы, а не городить опалубку из «бесплатных» отходов и остатков.

Требования к конструкции:

  • Прочность и жёсткость – основные критерии.
  • Водонепроницаемость обеспечивает нужное качество поверхности без последующей доработки.
  • Простота монтажа и разборки.
  • Возможность использования демонтированного материала для аналогичных либо иных целей.
  • Умеренная стоимость.

Правила устройства качественной опалубки:

  • Перед монтажом необходимо зачистить стены от различных неровностей для плотного прилегания щита к поверхности.
  • В процессе установки следует контролировать вертикальность устанавливаемых щитов и направляющих.
  • Для устранения прогибов, разрывов, деформаций досок и иных элементов нужно руководствоваться качеством материала: при появлении сомнений в надёжности следует увеличить количество креплений.
  • При обнаружении щелей между поверхностью стены и щитом опалубки необходимо её заделать шпаклёвкой, паклей или обычной глиной.

Виды опалубки для армопояса

Применение определённого вида зависит от способа монтажа перекрытия или мауэрлата.

Опалубка разделяется на виды:

  1. Несъёмная. После застывания бетона она становится частью стены. Материалы: пенопласт, блоки из газо- пенобетона, кирпич.
  2. Разборная. Снимается после завершения монолитных работ.

Часто межэтажная опалубка выполняется из кирпича. С наружной стороны выкладывается ряд лицевого кирпича, иногда он устанавливается на ребро. С внутренней стороны применяется бутовый кирпич.

Если с наружной или внутренней стороны стена отделывается каким либо достаточно прочным декоративным материалом, то он вполне может служить опалубкой армопояса.

Несъёмный вариант из готовых пенополистирольных блоков не всегда рационален по причине высокой стоимости готовых изделий. Его плюсы:

  • простота установки;
  • высокая скорость монтажа;
  • гарантированное заводское качество;
  • комплектация необходимыми доборными и крепёжными элементами;
  • подробная инструкция по монтажу;
  • дополнительный бонус – утепление пояса.

Крепление опалубки

Способы крепления для стен из облегчённых блочных материалов (газобетон, пенобетон, керамзитобетон, арболит и подобные):

  • Примерно на 15 см ниже уровня верха стены отбивается разметка креплений.
  • В стене размечаются и просверливаются сквозные отверстия, в щитах выполняются идентичные отверстия. Иногда щит просто прикладывается к стене и отверстия в стене и щите выполняются одновременно.
  • В отверстия вставляются металлические стержни. Они могут быть резьбовыми либо предназначенными под фиксацию сваркой.
  • Опалубка притягивается к стене с обеих сторон с помощью закручивания гаек по резьбе либо крепится привариванием к стержню вертикальных прутов.
  • Верхние кромки стягиваются деревянными брусками, прибитыми либо прикрученными к щитам, или привариванием поперечных стержней из арматуры. Получившиеся в результате «хомуты» располагаются вдоль щитов с шагом до 60 см.

Описанный метод применяется для установки опалубочной системы по пористым блокам с небольшой плотностью. Если же конструкция устанавливается по стене, в которой надёжно фиксируется дюбель-гвоздь, то этого достаточно для прикрепления щитов к стене снизу. Верхняя часть стягивается деревянными брусками либо проволочной скруткой.

Есть и другие, вспомогательные варианты крепления, их достаточно много знает каждый прораб. Это могут быть распорки от стены к стене в небольших помещениях, либо стяжки из досок по углам, либо подставки из уголков, запущенных в швы кладки или иные методы, используемые редко, по обстоятельствам.

устройство своими руками под монолитную плиту, опалубка, армирование, заливка, отделка и ремонт

Домой Типы домов Монолитный дом Когда применяют монолитный пояс для усиления стен. Как сделать своими руками пошагово?



Содержание

  • 1 Где и когда применяется?
  • 2 Материалы и инструменты
  • 3 Поэтапная технология устройства
    • 3.1 Опалубка из досок
    • 3.2 Армированный каркас
    • 3.3 Заливка монолитного пояса
    • 3.4 Утепление
    • 3.5 Отделка
  • 4 Полезные видео

Армопоясом, или сейсмопоясом, называют монолитную армированную обвязку стен строения. Монолитный пояс располагается по периметру здания, связывает вертикальные конструкции между собой и выполняет следующие функции:

  • компенсирует ветровые, температурные нагрузки;
  • противостоит деформациям при просадке или сдвиге грунта;
  • равномерно распределяет по стенам вес перекрытий.

Где и когда применяется?

Применение армопояса обусловлено следующим факторами: материалом стен и возможными нагрузками. Стены из лёгких ячеистых бетонов, газобетонных и пенобетонных блоков плохо выдерживают точечную нагрузку от стропильных ног, неспособны равномерно передавать нагрузку от перекрытий на фундамент.

Деформация изгиба, всегда действующая на стены, в отсутствии армопояса может привести к разрушению швов кладки. Бетонная непрерывная лента, усиленная арматурным каркасом, компенсирует эти недостатки.

Монолитные пояса применяют:

  • в районах с повышенными сейсмическими показателями;
  • при строительстве на слабых, промерзающих, пучинистых грунтах;
  • при кладке стен из неплотных материалов.

[stextbox id=’alert’]Важно! Армопояс – единая цельная конструкция, не имеющая швов и перерывов.[/stextbox]

Материалы и инструменты

Перед началом работ готовят нужные инструменты, завозят материалы.

Набор инструментов прост и найдется на каждой стройке. Доски опалубки крепят шуруповёртом. Бетономешалка пригодится для смешивания бетонной смеси. Лопата, оцинкованное ведро служат для переноски раствора. Уплотняют смесь, выпуская воздух металлическим прутом или вибраторами.

Для работ по устройству армопояса понадобятся:

  • бетон марки М200, готовый или заведённый вручную;
  • стальная вязальная проволока;
  • арматурные стержни, сечением 12 мм для продольных прутов, на поперечные кольца применяют арматуру диаметром 8-10 мм;
  • доски толщиной не менее 20 мм для щитов опалубки;
  • брус, обрезки досок для соединения и стяжного крепления досок;
  • саморезы, гвозди, крепёж для установки опалубки на стене.

Поэтапная технология устройства

Толщина армопояса равна толщине стены, высоту принимают 30 см.

Для малоэтажного частного строительства этих размеров достаточно. В двухэтажном доме армопояс выполняют после завершения кладки стен первого этажа.

Если строение одноэтажное, армопояс устраивают под крышей. Монолитный пояс будет основанием для мауэрлата, главной функцией будет восприятие и равномерное распределение по стенам нагрузки от кровельной системы.

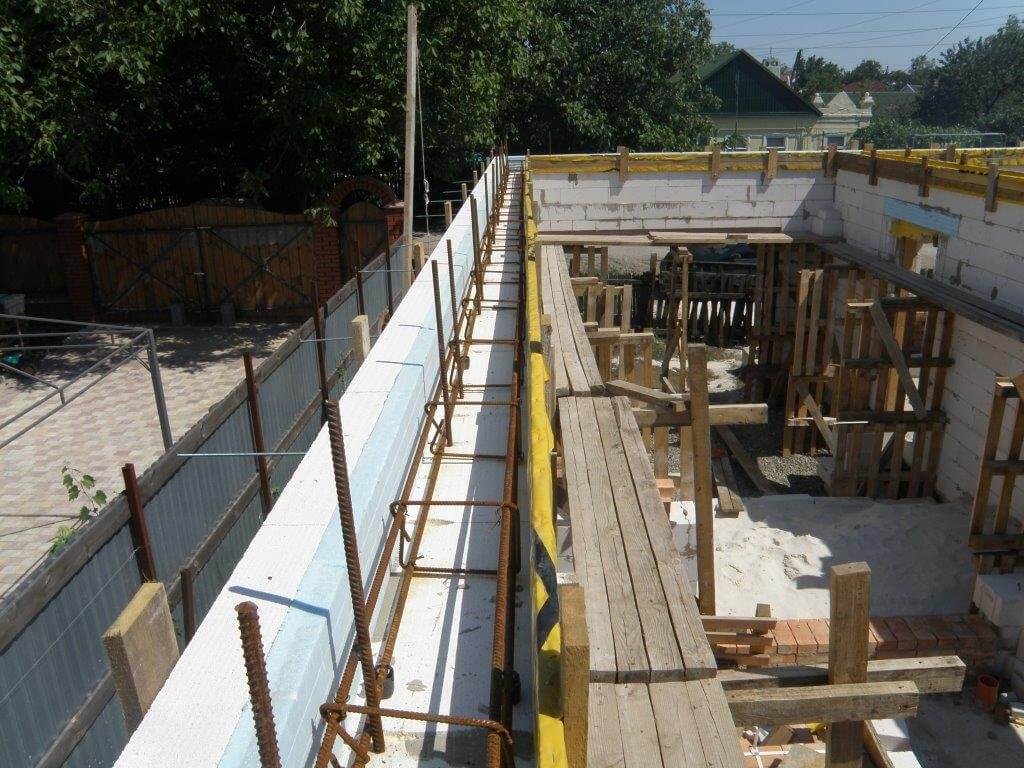

Опалубка из досок

Опалубку для армопояса делают из пиломатериала, скрепляя вертикальные грани обрезками досок.

Щиты поднимаются на стену для установки. Боковые поверхности досок крепят к стенам. Вид крепежа принимают от материала стены. По верху, с шагом 80-100 см, доски скрепляются поперечинами из бруса, чтобы обеспечить жёсткость формы при заполнении бетоном.

Армированный каркас

Каркас представляет собой объёмную конструкцию из четырёх прутов арматуры сечением 12 мм, обвязанных по кругу кольцами арматуры с шагом 50-70 см. Стыки скрепляют проволокой.

Каркас отступает от щитов опалубки со всех сторон на расстояние 25-30 мм для создания защитного бетонного слоя. Снизу каркас приподнимают на эту же величину обрезками досок, кирпичным боем.

[stextbox id=’info’ defcaption=»true»]Стыки арматуры в углах здания не допускаются. По углам арматуру загибают, не прерывая каркаса.[/stextbox]

Заливка монолитного пояса

Раствор замешивают в следующей пропорции:

  • 1 часть цемента;
  • 2 части песка;
  • 4 части щебня.

Использование добавки-пластификатора упростит работу по уплотнению смеси.

Заливку армопояса, как и все монолитные работы, выполняют за один раз, не допуская швов.

Бетонную смесь уплотняют штыкованием, убирая пустоты и выпуская воздух.

Если армопояс предназначен для крепления мауэрлата, при бетонировании закладывают через 80-100 см шпильки или отрезки вязальной проволоки для крепления бруса. Верхнюю поверхность бетона заглаживают, накрывают полиэтиленовой плёнкой.

Утепление

Утепление армопояса необходимо, когда не предполагается утепление наружных стен по всей поверхности. Пенобетон или газобетон обладают хорошей теплоёмкостью, железобетонный армопояс в тех же условиях будет промерзать. От недостаточного утепления на стенах образуется избыточная влага.

При установке опалубки наружные щиты сдвигают внутрь на необходимую глубину. После снятия опалубки в углубление закладывают утеплитель, после чего конструкция отделывается вместе со стеной.

Отделка

Правильно выполненный монолитный пояс не выступает за пределы стены. Отделывают конструкцию вместе с остальными стенами, особых требований, помимо обязательного утепления, не предъявляют.

Монолитный армопояс – необходимый укрепляющий элемент жилого дома (смотрите: типы частных домов).

Полезные видео

Устройство и назначение армопояса, варианты изготовления в газобетонном доме, смотрим:
[yvideo number=»ekYYxE2pwwA»]
Смотрим уже готовый монолитный пояс под плиты перекрытия:
[yvideo number=»rV4pyp6A6yk»]
Как залить армопояс, на чём можно сэкономить при устройстве, а на чём экономить не следует — собственный опыт, смотрим:
[yvideo number=»AqNHP2_b3yQ»]
Как смонтировать опалубку под армопояс:
[yvideo number=»cZFW32sWmoQ»]
Полезная статья? Присоединяйтесь и читайте новые!


  • ТЕГИ
  • монолитный пояс


Предыдущая статьяИз каких элементов состоит опалубка для монолитного перекрытия. Как установить и когда снимать стойки и фанеру?

Следующая статьяВсе об устройстве монолитных перекрытий – что нужно знать для самостоятельного строительства

ЭТО ПРИГОДИТСЯ

В ТОПЕ ПРОСМОТРОВ

Монолитный пояс для монолитной плиты: устройство, рекомендации и технология

Строительные нормы для возведения различных по своим параметрам конструкций предусматривают индивидуальные проектные решения. Их выполнение не всегда необходимо, так как одни конструкции могут быть заменены другими, а с учетом третьих факторов необходимость использования рекомендуемого инструмента совершенно неактуальна. Но если речь идет о вопросах надежности дома, то компромиссов быть не должно. Одним из конструктивных элементов, функция которого направлена ​​на повышение прочности стен, перекрытий и фундаментов, является монолитный пояс. Под перекрытие здания его укладывают в тех случаях, когда базовые части каркаса не могут полностью принять возложенную нагрузку. Если опустить этот нюанс, то в процессе эксплуатации не исключено образование щелей в местах стыков стен с потолками.

Общие сведения о технологии

Необходимость данного технического решения обусловлена ​​тем, что в случае тонких стен нагрузка от используемых перекрытий будет оказывать избыточное давление на общую конструкцию здания. В таких ситуациях практикуется дополнительное подкрепление за счет сбалансированного распределения механических усилий. Собственно, первым в таком оборудовании выступает фундамент, монолитный пояс которого переходит на цокольные стены. Следует отметить, что эти стены сооружаются одновременно с полами. Однако последовательность во многом зависит от материала, из которого сделан сам фундамент. Так, если фундамент здания строится на грунте без геологических ограничений, то пояс может быть лишним. Однако на верхнем пересечении надземной части стен фундамента обычно устраивают монолитный пояс. Особенно это актуально для домов, которые строятся из таких кладочных строительных материалов, как ячеистый бетон или керамзитобетон.

Ленточная композиция

Как следует из названия, основой является монолитная балка, выполненная из бетона. Собственно, цементная смесь выступает в роли основания пояса, образуя надежную опору. Если речь идет о строительстве дома на стройке, следует также подготовить средства для создания опалубки. Из бруса формируется ниша для последующей заливки бетоном. Опалубку можно сделать из досок толщиной 2,5 см. Чем качественнее древесина, тем совершеннее геометрия конструкции — соответственно, и монолитный пояс аккуратно впишется в каркас дома. Особое внимание уделяется армированию конструкции. Армирование металлическими стержнями является залогом прочности самой балки, поэтому к введению арматурных стержней необходимо подготовиться, используя, возможно, сварочный аппарат или специализированный инструмент для вязки железных стержней.

Выполнение дощатого основания

Стена или фундамент заливается в дощатую опалубку. Как правило, пояс имеет высоту 30 см. Что касается ширины, то она соответствует материалу кладки с учетом толщины теплоизолятора. Из этих параметров следует исходить при возведении опалубки. Для начала необходимо закрепить доску нижней стороной к стене с помощью саморезов. Обе стороны опалубки соединяются поперечными креплениями. С помощью уровня необходимо контролировать горизонтальность нижней части конструкции, чтобы монолитный пояс был идеально установлен и в дальнейшем не требовал корректировок. То же самое нужно сделать наверху. В созданной конструкции будет заложена основа для армированного пояса. Важно отметить, что наиболее проблемными местами этой коробки являются угловые пространства, где доски образуют стыки. Эти места следует дополнительно укрепить и по возможности заделать специальными составами, чтобы раствор не вытекал.

Армирование монолитного пояса

Для армирования конструкции используется металлоарматура, размер которой подбирается в зависимости от параметров перекрытия. Обычно для укрепления пролета над фундаментом используют стержень большого диаметра. Стандартный диаметр 12 мм. Две линии таких стержней используются совместно со стенами. Обычно монтаж производится в виде лестницы. То есть элементы вводятся наискось с шагом в 100 см. Для нижних уровней с тем же фундаментом применяют четыре контурных стержня. В монолитном поясе арматура вводится не отдельно, а в виде сформированного прямоугольника. Для этого случая и понадобится сварочный аппарат, хотя можно ограничиться и обвязкой. Также в современных домах используют стеклопластиковую арматуру, которая имеет меньший вес и габаритные размеры при сохранении той же прочности. Можно отдать предпочтение этому варианту армирования, но он дороже. Если есть сомнения в несущей способности построенного фундамента, то этот вариант оправдает себя даже с учетом завышения, так как пластиковая арматура снизит нагрузку на фундамент.

Заливка бетоном

Особых требований к бетонной смеси для армирующего пояса не предъявляется. Для него при желании можно включить наполнитель из щебня, если это большая площадь заливки. Также перед завершением процедуры проверьте опалубку на надежность и герметичность. В крайнем случае можно довести раствор до оптимальных значений вязкости — чтобы он не растекался при укладке в раму. Некоторые технологии предусматривают возведение монолитного пояса с укладкой сетчатой ​​арматуры в уже залитый раствор. Но это решение оправдывает себя только в том случае, если необходимо провести контроль внешних элементов армирования. После завершения мероприятия конструкция должна затвердеть. На полное достижение прочностных свойств, как правило, уходит около 4-5 дней.

Проведение коммуникаций

Еще до заполнения можно организовать все необходимые коммуникации, которые будут проходить в секции закладки пояса. Для прокладки трубопроводов используются специальные рукава, через которые пропускается контур. Конструкция дымохода и воздуховода сразу устанавливается на объекте, а в дальнейшем их можно подключить к внутренней и кровельной системам. Все заглушки рекомендуется закреплять насквозь с помощью саморезов. Лестница – самый сложный элемент, который можно проложить через монолитный пояс. Под монолитную плиту с маршем также устанавливают опалубку, а ее углы дополнительно усиливают стержнями арматуры по диагонали. То есть возможность реализации этой связи должна быть рассмотрена на этапе подкрепления. Для крепления лестницы через опалубку пропускают стержни нижнего армированного пояса.

Советы по реализации технологии

При укладке поясов в однослойные стены неопытные мастера часто игнорируют теплопередающие характеристики конструкции, из-за чего в процессе эксплуатации дома страдает теплоизоляционная функция. Исправить ошибку можно, утеплив внешнюю сторону стены минеральной ватой или пенопластом. Оптимальная толщина слоя – 10 см. Также необходимо правильно подойти к расчету положения, которое будет занимать монолитный пояс по отношению к перекрытиям и стенам. Обычно брус опускают ниже уровня нахлеста на 4 см. В такой конфигурации элементы несущей конструкции будут опираться не на стены, а только на промежуточный бетонный пояс. За счет своего основания и размещенных в нем армирующих элементов распределение нагрузок от перекрытия будет более равномерным и надежным.

Альтернатива в виде сборно-монолитной плиты

Несмотря на функцию гравитационной разгрузки, передаваемой с потолка на стены, сама по себе монолитная балка является достаточно серьезным нагрузочным элементом из-за своей массы. И если для стен эта часть выступает фактором ослабления нагрузок, то для фундамента в любом случае давление повышается. Поэтому иногда на слабых фундаментных основаниях используют сборно-монолитные пояса. Наличие в них полостей избавляет от лишнего веса, а по теплопроводности специалисты отмечают более выгодные с точки зрения эксплуатационных характеристик. С другой стороны, монолитный железобетонный пояс имеет несомненное преимущество по прочности. При этом массивность и большой вес наделяют габаритную раму надежностью и стойкостью перед оползнями и внешними воздействиями.

Заключение

Функция армирующего пояса до сих пор неоднозначно воспринимается профессиональными строителями. Необходимость такой конструкции очевидна, если речь идет о тонких стенах и вообще о слабой несущей части. С другой стороны, монолитный пояс дома не разгружает несущие элементы от нагрузок, а лишь перераспределяет массу верхней части здания с перекрытиями. Практика показывает, что введение этого луча также не вызывает серьезных негативных последствий. И даже если исключить функцию пояса как оптимизатора нагрузок на стены и фундамент, он выступает полезным промежуточным звеном в доме в плане прокладки коммуникаций.
