Обустройство скважины бетонными кольцами: Кессон из бетонных колец — обустройство кессона из бетонных колец под ключ

Содержание

Технология обустройства скважины бетонными кольцами

Скважина позволяет обеспечить частный дом водой для бытовых нужд на постоянной основе. Её обустройство — долгосрочный и дорогостоящий процесс. Недостаточно просто накрыть трубу скважины теплой курткой или одеялом в зимний период, а летом открывать скважину снова.

Вместе с талыми водами в скважину могут попасть нечистоты, которые испортят воду, её нельзя будет использовать для питья и приготовления пищи. Для того чтобы сохранить воду чистой, необходимо обустроить скважину:

выкопать яму под бетонные кольца;сделать траншею под электрический кабель и водопроводную трубу;уложить в яму кольца и забетонировать их.

Читайте также: Правильное обустройство скважины

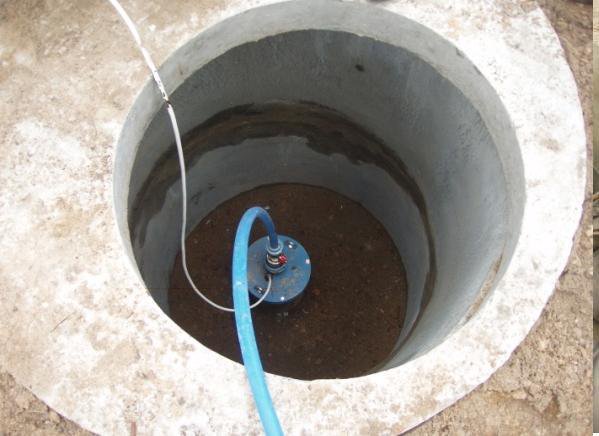

После того как основание колодца готово, нужно подключить насос. В бетонных кольцах делают отверстия, которые необходимы для вывода трубы из скважины. Обустройство бетонной обсадки занимает, примерно, две недели.

Содержание

1 Подготовка ямы и траншеи
2 Прокладывание водопровода и кабеля
3 Утепление колодца
4 Обустройство скважины с технической водой — видео
5 Оснащение и материалы
6 Бетонные и монтажные работы
7 Вертикальная гидроизоляция и монтаж оборудования

Подготовка ямы и траншеи

Внутренний диаметр бетонного кольца для колодцасоставляет 1,5 м.

Толщина стенок кольца — 10 см. Для того чтобы сделать яму под бетонные кольца намечают круг диаметром 2 м. Расстояние между грунтом и стенкой бетонного кольца должно составлять 15 см.

Для того чтобы точно рассчитать диаметр окружности, вбейте в её центре колышек и натяните шпагат с помощью лопаты и нити.

После того как круг намечен, под кольца выкапывают яму глубиной 2 м.

Траншею выкапывают на глубине промерзания грунта. Для каждого региона глубина промерзания разная. Для московской области она составляет 0,5 м.

Читайте также: Черенкование комнатного гибискуса

Прокладывание водопровода и кабеля

Необходимо выкопать траншею шириной 40 см. В эту траншею укладывают водопроводную трубу диаметром 50 мм. Можно утеплить трубу пенополистиролом.

Затем в яму укладывают бетонные кольца. Для их установки используют тяжелую технику.

В кольцах делают отверстие для трубы и кабеля. Для того чтобы проложить электрический кабель, на 20 см выше отверстия под водопроводную трубу сверлят отверстие перфоратором. После того как водопроводная труба проложена, её засыпают слоем грунта толщиной 20 см.

Затем в яму укладывают трехжильный медный кабель, траншею засыпают грунтом полностью. Зазоры между кольцами необходимо запенить монтажной пеной.

Читайте также: Отличие песчаной скважины от артезианской

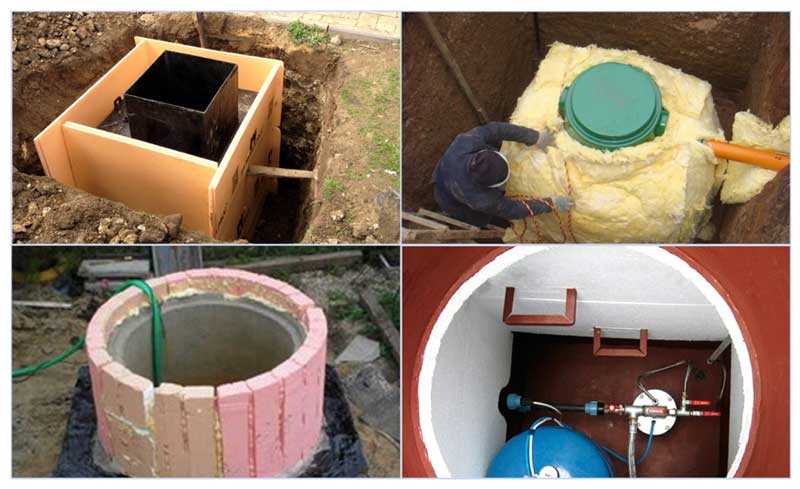

Утепление колодца

Бетонные кольца также необходимо утеплить.

Крышку скважины обшивают утеплителем. Можно использовать пенополистирол или пенопласт. После того как бетонная обсадка скважины готова, можно включать скважинный насос.

Обустройство скважины с технической водой — видео

Когда бурильщики, покидая участок, оставляют торчащую из земли трубу обсадной колонны, приходит время для обустройства скважины. Для обустройства с кессоном самым дешевым способом является сооружение заглубленного колодца. Для такого обустройства используют бетонные кольца.

Схема обустройства скважины бетонными кольцами.

Оснащение и материалы

Заготавливаем все необходимое для обустройства скважины таким способом.

Список инструментов и оборудования:

экскаватор;автокран;лопаты;болгарка;рулетка;пузырьковый уровень;бетономешалка;доски;ножовка по дереву;молоток;правило;гладилка для бетона;нож;валик;горелка;шпатели;перфоратор с коронкой.

Схема монтажа кессона из бетонных колец.

Список материалов:

Обустройство лучше приурочить к сезону низких грунтовых вод, когда земля сухая и плотная. Для обустройства с бетонным приямком это особенно актуально.

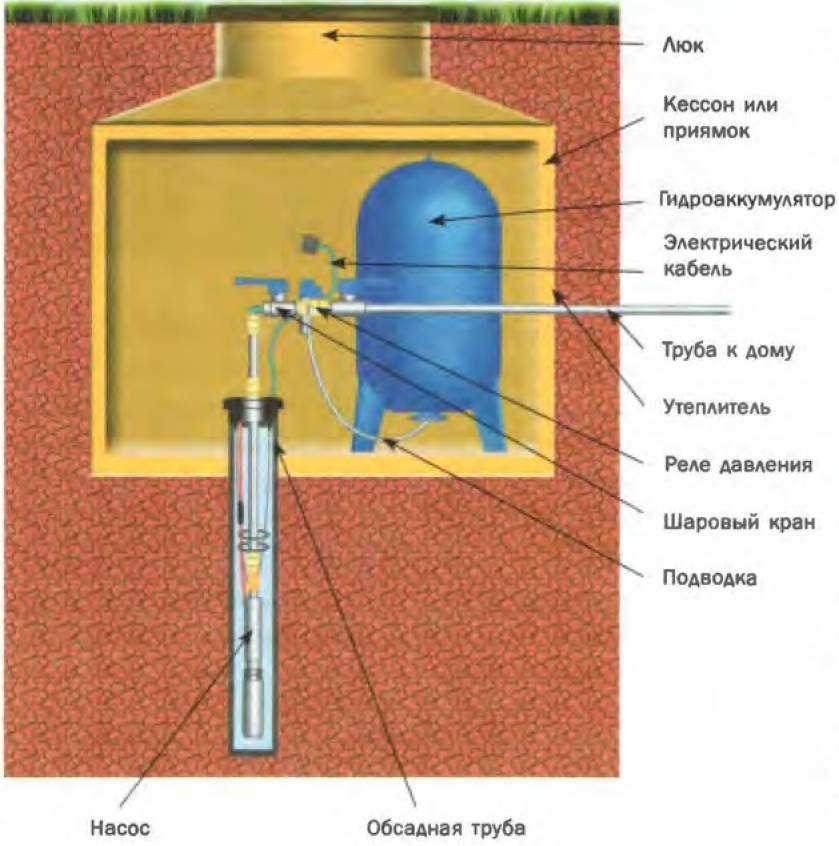

Общая схема скважины.

Бетонные конструкции обеспечивают худшую герметичность по сравнению со сварными металлическими или пластиковыми фабричными кессонами. Они не очень подходят для установки в местах, где подолгу держится высокий уровень грунтовых вод. Но при серьезном подходе к гидроизоляции такая конструкция оказывается более долговечной.

Вручную или экскаватором выкапывается котлован. Для возможности выполнения качественной гидроизоляции диаметр котлована должен быть на 1,5-2 м больше, чем диаметр колец.

Если есть уверенность, что грунтовые воды в этом районе всегда остаются ниже дна будущего приямка, гидроизоляция может выполняться по упрощенной схеме. Тогда достаточно зазора 20 см на сторону для установки колец. Вынимать грунт нужно так, чтобы ствол скважины оказался по центру будущего приямка, так устойчивее.

Глубина в общем случае составляет 2 м.Это позволяет опуститься ниже уровня промерзания и обеспечивает достаточную высоту в приямке для нахождения в нем человека.

Дно котлована тщательно выравнивается вручную.

Оставлять нужно только целик, а весь взрыхленный грунт поднимать на поверхность привязанной к канату емкостью. Если грунт негде распределить на участке, объем, занятый колодцем придется вывести. Чтобы не платить отдельно за погрузку, лучше нанимать экскаватор совместно с самосвалом.

Бетонные и монтажные работы

Укладка бетонных колец для колодца.

По плотному выровненному основанию выполняется подбетонка слоем 80-120 мм. Для нее используется тощий бетон марки 100.

Его приготавливают из следующего расчета: на 25 кг цемента закладывается 105 л щебня, 75 л песка и 20 л воды. Объемные доли отмеряют 10-литровым ведром. Точность концентрации здесь большого значения не имеет.

Опалубку из доски выставляем по периметру так, чтобы основание выходило за пределы колец на 15-20 см, ее верхняя кромка должна располагаться на высоте заливки в уровень. Если нет доски нужной высоты, можно просто забить на нужной высоте по периметру внутри опалубки гвоздики, которые будут отмечать высоту заливки.

Приготавливаем и заливаем бетон.

Заливку тщательно разравнивают в плоскость. При заливке по краям опалубки можно просто провести правилом или подходящей доской по верхним торцам опалубки, как по шаблону. Подбетонку оставляют застывать на 7 дней.

Подрезаем болгаркой ствол скважины так, чтобы он выступал над подбетонкой на 50 см, и затыкаем его пенопластом.

По основанию расстилается рулонная гидроизоляция, ее перехлесты сплавляются с помощью горелки. Вокруг ствола отверстие прорезается аккуратно, без лишних зазоров. Гидроизоляция должна выходить за пределы подбетонки.

Приготавливается гидроизоляционная смесь по рекомендациям производителя.

Перед монтажом колец их привалочные плоскости тщательно очищаются, обеспыливаются и смачиваются.

Схема бетонного кольца.

Нижнее кольцо ставится автокраном прямо на гидроизоляцию. С внутренней стороны неточности сопряжения заполняются гидроизоляционной смесью.

Накладывается слой смеси на верхний торец кольца и устанавливается следующее. По второму кольцу опять наносится смесь и монтируется плита перекрытия. Автокран можно отпускать.

Всю лишнюю выступившую смесь нужно аккуратно снять шпателем и сформировать ровную поверхность без перехода между кольцами. Это важно сделать с внешней стороны колодца для выполнения вертикальной гидроизоляции.

По дну колодца укладывается арматурная сетка.

Заливка днища внутри колодца выполняется бетоном марки 400. Для его приготовления на каждые 10 л цемента вносится 11 л песка и 24 л щебня. Толщина заливки должна составлять 120 мм.

Таким же бетоном заливается обечайка на плите колодца. Ее бетонируют по высоте чугунного обода с уклоном от люка к краю плиты. Чтобы уберечь бетон на поверхности от растрескивания, его также лучше армировать.

Вертикальная гидроизоляция и монтаж оборудования

Выходящие за пределы колец участки горизонтальной гидроизоляции отрезаются. Наружная поверхность колодца грунтуется праймером.

Стенки оклеиваются снаружи методом наплавления по кругу снизу вверх. Стык горизонтальной и вертикальной гидроизоляции тщательно промазывается мастикой. Для грунтов с низким залеганием поверхностных вод оклейка наружных поверхностей не производится.

Герметизацию выхода выполняют с помощью заводской проходки. Это может быть фланцевая манжета или гермовтулка. Уплотнительный элемент располагают со стороны подпора, то есть снаружи.

Обустройство заканчивается монтажом и подключением оборудования, в том числе герметичного оголовка скважины, насоса, обратного клапана, гидробака, регулятора давления, манометра. Разводку обычно выполняют пластиковыми трубами, а подключение приборов производится через пятерник. Питающий кабель заводится в кессон через отверстие в верхней плите.

После испытания системы производится обратная засыпка с уплотнением. После оседания грунта по периметру кессона выполняется отмостка шириной 80 см с уклоном наружу. Скважина, обустроенная бетонными кольцами, готова к долговременной круглогодичной эксплуатации.

Источники:

glav-dacha.ru
moyaskvazhina.ru

Обустройство скважины бетонными кольцами

Главная » Разное » Обустройство скважины бетонными кольцами

Технология обустройства скважины бетонными кольцами

Схема обустройства скважины бетонными кольцами.

Оснащение и материалы

Заготавливаем все необходимое для обустройства скважины таким способом.

Список инструментов и оборудования:

экскаватор;
автокран;
лопаты;
болгарка;
рулетка;
пузырьковый уровень;
бетономешалка;
доски;
ножовка по дереву;
молоток;

правило;
гладилка для бетона;
нож;
валик;
горелка;
шпатели;
перфоратор с коронкой.

Схема монтажа кессона из бетонных колец.

Список материалов:

песок;
щебень;
цемент;
арматурная сетка;
гвозди;
вязальная проволока;
кольца колодцев диаметром 1 или 1,5 м;
плита перекрытия колодца;
крышка колодца с обечайкой;
битумная рулонная гидроизоляция;
праймер;
мастика битумная;
смесь гидроизоляционная;
проходка для бетона;
листовой полистирол.

Общая схема скважины.

Вручную или экскаватором выкапывается котлован. Для возможности выполнения качественной гидроизоляции диаметр котлована должен быть на 1,5-2 м больше, чем диаметр колец. Если есть уверенность, что грунтовые воды в этом районе всегда остаются ниже дна будущего приямка, гидроизоляция может выполняться по упрощенной схеме. Тогда достаточно зазора 20 см на сторону для установки колец. Вынимать грунт нужно так, чтобы ствол скважины оказался по центру будущего приямка, так устойчивее.

Глубина в общем случае составляет 2 м. Это позволяет опуститься ниже уровня промерзания и обеспечивает достаточную высоту в приямке для нахождения в нем человека.

Дно котлована тщательно выравнивается вручную. Оставлять нужно только целик, а весь взрыхленный грунт поднимать на поверхность привязанной к канату емкостью. Если грунт негде распределить на участке, объем, занятый колодцем придется вывести. Чтобы не платить отдельно за погрузку, лучше нанимать экскаватор совместно с самосвалом.

Бетонные и монтажные работы

Укладка бетонных колец для колодца.

По плотному выровненному основанию выполняется подбетонка слоем 80-120 мм. Для нее используется тощий бетон марки 100. Его приготавливают из следующего расчета: на 25 кг цемента закладывается 105 л щебня, 75 л песка и 20 л воды. Объемные доли отмеряют 10-литровым ведром. Точность концентрации здесь большого значения не имеет.

Приготавливаем и заливаем бетон. Заливку тщательно разравнивают в плоскость. При заливке по краям опалубки можно просто провести правилом или подходящей доской по верхним торцам опалубки, как по шаблону. Подбетонку оставляют застывать на 7 дней.

Подрезаем болгаркой ствол скважины так, чтобы он выступал над подбетонкой на 50 см, и затыкаем его пенопластом. По основанию расстилается рулонная гидроизоляция, ее перехлесты сплавляются с помощью горелки. Вокруг ствола отверстие прорезается аккуратно, без лишних зазоров. Гидроизоляция должна выходить за пределы подбетонки.

Приготавливается гидроизоляционная смесь по рекомендациям производителя.

Перед монтажом колец их привалочные плоскости тщательно очищаются, обеспыливаются и смачиваются.

Схема бетонного кольца.

Нижнее кольцо ставится автокраном прямо на гидроизоляцию. С внутренней стороны неточности сопряжения заполняются гидроизоляционной смесью. Накладывается слой смеси на верхний торец кольца и устанавливается следующее. По второму кольцу опять наносится смесь и монтируется плита перекрытия. Автокран можно отпускать.

По дну колодца укладывается арматурная сетка. Заливка днища внутри колодца выполняется бетоном марки 400. Для его приготовления на каждые 10 л цемента вносится 11 л песка и 24 л щебня. Толщина заливки должна составлять 120 мм.

Вертикальная гидроизоляция и монтаж оборудования

Выходящие за пределы колец участки горизонтальной гидроизоляции отрезаются. Наружная поверхность колодца грунтуется праймером. Стенки оклеиваются снаружи методом наплавления по кругу снизу вверх. Стык горизонтальной и вертикальной гидроизоляции тщательно промазывается мастикой. Для грунтов с низким залеганием поверхностных вод оклейка наружных поверхностей не производится.

На уровне ниже глубины промерзания перфоратором с коронкой сверлится отверстие для прохода водопровода. В него заводится труба, которая должна от места потребления до самого приямка прокладываться без стыков. Герметизацию выхода выполняют с помощью заводской проходки. Это может быть фланцевая манжета или гермовтулка. Уплотнительный элемент располагают со стороны подпора, то есть снаружи.

Обустройство скважины на дачном участке

выкопать яму под бетонные кольца;
сделать траншею под электрический кабель и водопроводную трубу;
уложить в яму кольца и забетонировать их.

Читайте также: Яркий и неприступный кустарник барбарис Тунберга Мария

Подготовка ямы и траншеи

Внутренний диаметр бетонного кольца для колодца составляет 1,5 м. Толщина стенок кольца — 10 см. Для того чтобы сделать яму под бетонные кольца намечают круг диаметром 2 м. Расстояние между грунтом и стенкой бетонного кольца должно составлять 15 см.

Для того чтобы точно рассчитать диаметр окружности, вбейте в её центре колышек и натяните шпагат с помощью лопаты и нити.

После того как круг намечен, под кольца выкапывают яму глубиной 2 м. Траншею выкапывают на глубине промерзания грунта. Для каждого региона глубина промерзания разная. Для московской области она составляет 0,5 м.

Прокладывание водопровода и кабеля

Читайте также: Розовая акация в неласковом климате средней полосы

Затем в яму укладывают бетонные кольца. Для их установки используют тяжелую технику. В кольцах делают отверстие для трубы и кабеля. Для того чтобы проложить электрический кабель, на 20 см выше отверстия под водопроводную трубу сверлят отверстие перфоратором. После того как водопроводная труба проложена, её засыпают слоем грунта толщиной 20 см.

Читайте также: Скважина на даче своими руками

Утепление колодца

Бетонные кольца также необходимо утеплить. Крышку скважины обшивают утеплителем. Можно использовать пенополистирол или пенопласт. После того как бетонная обсадка скважины готова, можно включать скважинный насос.

Обустройство скважины с технической водой — видео

Технология обустройства скважины бетонными кольцами — Блог о строительстве

Читайте также: Правильное обустройство скважины

Подготовка ямы и траншеи

Внутренний диаметр бетонного кольца для колодцасоставляет 1,5 м.

После того как круг намечен, под кольца выкапывают яму глубиной 2 м.

Читайте также: Черенкование комнатного гибискуса

Затем в яму укладывают бетонные кольца. Для их установки используют тяжелую технику.

Читайте также: Отличие песчаной скважины от артезианской

Бетонные кольца также необходимо утеплить.

Схема обустройства скважины бетонными кольцами.

Заготавливаем все необходимое для обустройства скважины таким способом.

Список инструментов и оборудования:

Схема монтажа кессона из бетонных колец.

Список материалов:

песок;щебень;цемент;арматурная сетка;гвозди;вязальная проволока;кольца колодцев диаметром 1 или 1,5 м;плита перекрытия колодца;крышка колодца с обечайкой;битумная рулонная гидроизоляция;праймер;мастика битумная;смесь гидроизоляционная;проходка для бетона;листовой полистирол.

Общая схема скважины.

Дно котлована тщательно выравнивается вручную.

Укладка бетонных колец для колодца.

Приготавливаем и заливаем бетон.

Приготавливается гидроизоляционная смесь по рекомендациям производителя.

Перед монтажом колец их привалочные плоскости тщательно очищаются, обеспыливаются и смачиваются.

Схема бетонного кольца.

По дну колодца укладывается арматурная сетка.

Источники:

glav-dacha.ru
moyaskvazhina.ru

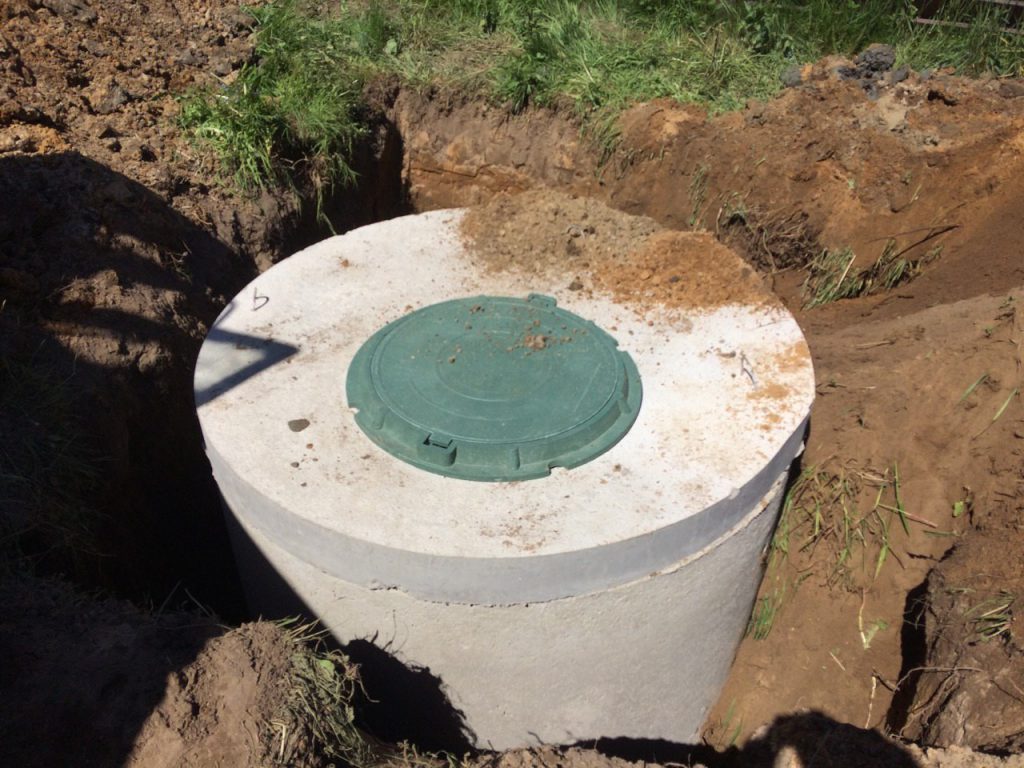

Кессон из бетонных колец для скважины

Качество материала: (Ваша оценка статье?) Загрузка…

Характеристики	Кессон из бетонных колец
Плюсы	Возможно будет дешевле
Минусы	Невозможно сделать гидроизоляцию Не выполняет свою функцию

Одной из популярнейших альтернатив традиционному металлическому кессону для скважины является кессон из бетонных колец. Считается, что это выгодней, ибо цена бетонного кессона ниже, за счет возможности применить материалы, использующиеся при стройке дома, а также имеющуюся рабочую силу. Также принято считать, что кессон из бетонных колец вечный потому, что не прогниет, в отличие от стального.

Здесь мы посмотрим, насколько бетонный кессон надежен, каковы его особенности, плюсы и минусы, как сделать его и как выполнить гидроизоляцию. Это поможет решить, что лучше кессон или кольца для скважины.

Кессон из бетонных колец своими руками

Давайте детальней рассмотрим, как сделать кессон из бетонных колец, это не так сложно. По сути, это некая имитация кессона, где вместо цельной емкости, используются Ж/Б кольца, уложенные друг на друга, дно бетонируется и делается гидроизоляция. Все просто. Диаметр бетонного кольца 1 метр, а чтобы рабочим было удобно ходить вокруг него, нужно еще по 1 метру вокруг кольца. Итого, диаметр ямы под бетонный кессон 3 метра, глубина не менее 2 метров. Далее, бетонируется дно, ставятся кольца друг на друга, стыки замазывают и делают гидроизоляцию.

Гидроизоляция кессона из бетонных колец

Обычно для гидроизоляции используют Гидростоп, Гидропломбу, мастику или подобные вещи. Ими обмазывают кольца, оклеивают гидроизолом и все выглядит очень герметично. Но в итоге вода приходит через дно… Если обмазать кольца снаружи еще как-то можно, то днище вы никак снаружи не промажете, остается только изнутри, но вода продавит любую обмазку. Точка ввода обсадной трубы в кессон будет самым уязвимым местом потому, что сделать 100% герметичный ввод металлической трубы в бетоне невозможно. Металл с бетоном плохо взаимодействуют, все равно найдется микротрещина и оттуда будет сочиться вода (фото типичного кессона из колец рядом), но это полдела.

Кроме ввода обсадной трубы, есть точки вывода труб из кессона на дом и на другие потребители. Каждая такая точка это все слабые места, оттуда будет проникать вода. Наша практика, а также опыт других компаний показывает, что сделать 100% гидроизоляцию кессона из бетонных колец невозможно никак и нигде, кто бы и что бы ни говорил. Конечно же, все думают, что именно у них будет уникальный случай, они точно знают, кто и как лучше всего сделает герметизацию. В итоге, весной кессон из колец стоит полный воды до краев… Более того, сделать гидроизоляцию для бетонного кессона невозможно, даже если это будет кессон из монолитного бетона. Опять же точки ввода и вывода труб будут пропускать воду.

Если ваш кессон затапливает, то пишите пропало, можно откачать воду, промазать все еще раз, но итог будет один — вам все равно придется переделывать все на металлический кессон. Отремонтировать бетонный кессон невозможно, вы выбросите деньги на ветер.

Калькулятор обустройства скважины с кессоном в Подмосковье

Бетонный кессон. Плюсы и минусы

Главным минусом бетонного кессона является его гидроизоляция, вернее, невозможность ее реализации. Надежно защитить стыки и места ввода труб никак не получится, ни при каких условиях, о чем написано выше. Рано или поздно верховодка начнет сочится и заполнять этот кессон. Затем уровень воды поднимется выше среза обсадной трубы, и она потечет в саму трубу. Ничего не подозревающий дачник будет дальше пользоваться водой и думать, что она чистая артезианская, но это будет вода с септиков, туалетов и прочих мест. Также высока вероятность занести заразу в скважину, вроде кишечной палочки. И даже когда уровень грунтовых вод понизится, вода в вашем кессоне из колец будет продолжать стоять.
Если у вас уровень грунтовых вод невысокий, и они не угрожают кессону, то не забывайте про осадки, они точно не обойдут ваш кессон из бетонных колец.

Все остальные вещи, вроде утепления, не имеют смысла, бетонный кессон никогда не выполнял свою функцию и не будет ее выполнять.

Кессон из бетонных колец — пустая трата времени и денег.

Абсолютно то же самое можно сказать и о кессоне из кирпича.

Поделитесь статьей с друзьями:

Смотрите также

Ребенок провалился в скважину
Бурение скважин на воду зимой
Бурение скважин в орле
Схема подключения водопровода от скважины с гидроаккумулятором
Чем закрыть скважину на участке
Виды погружных насосов для скважины
Насосы для скважины на воду
Отделка скважины своими руками
Как вытащить насос из скважины если он оборвался
Оголовок на скважину 133
Звуки из ада советские ученые пробурив скважину

Часть II.

Строительство водяных колодцев

Пространство между обсадной трубой колодца и стенкой пробуренной скважины, часто называемое кольцевым пространством, должно быть эффективно герметизировано, чтобы оно не было предпочтительным путем для движения некачественной воды, загрязнителей или загрязнения. В некоторых случаях второстепенными целями кольцевого уплотнения являются защита обсадной трубы от коррозии или разрушения, обеспечение структурной целостности обсадной трубы и стабилизация стенки ствола скважины.

A. Минимальная глубина кольцевого поверхностного уплотнения . Кольцевое поверхностное уплотнение для различных типов водозаборных скважин должно простираться от поверхности земли до следующих минимальных глубин:

C. Корпус проводника. Для колодцев коммунального водоснабжения минимальная толщина кожуха стального кондуктора должна составлять 1/4 дюйма для одинарного кожуха или минимум № 10 стандарта США для двойного кожуха. Сталь, используемая для стального корпуса, должна соответствовать спецификациям для стального корпуса, описанным в разделе 12.

D. Уплотнительный материал. Уплотнительный материал должен состоять из чистого цемента, песчаного цемента, бетона или бентонита. Буровой шлам или буровой раствор не должны использоваться ни для какой части уплотнительного материала.

1. Вода. Вода, используемая для приготовления герметизирующих смесей, должна иметь качество питьевой воды, быть совместимой с типом используемого герметизирующего материала, не содержать нефти и нефтепродуктов, а также не содержать взвешенных веществ. В некоторых случаях вода, считающаяся непригодной для питья, с максимальным содержанием 2000 миллиграммов на литр хлоридов и 1500 мг/л сульфатов может использоваться для герметизирующих смесей на основе цемента. Если неизвестно, качество воды, используемой для герметизирующих смесей, должно быть определено.

2. Цемент. Цемент, используемый в герметизирующих смесях, должен соответствовать требованиям Американского общества по испытаниям и материалам C150, Стандартным спецификациям для портландцемента, включая их последние редакции.

Типы портландцемента, доступные в соответствии с ASTM C150 для общего строительства:

Тип I — общего назначения. Аналогичен классу A Американского института нефти.

Тип II — умеренная устойчивость к сульфатам. Более низкая теплота гидратации, чем у типа I. Аналогичен API класса B.

Тип III — Высокая ранняя прочность. Сокращенное время отверждения, но более высокая теплота гидратации, чем у типа I. Аналогичен API класса C.

Тип IV — увеличенное время схватывания. Более низкая теплота гидратации, чем у типов I и III.

Тип V — Высокая стойкость к сульфатам.
В некоторых случаях могут использоваться специальные ускорители и замедлители схватывания цемента, а также другие добавки.

Специальные полевые добавки для портландцементных смесей должны соответствовать требованиям ASTM C494, Стандартной спецификации химических добавок для бетона и последней редакции.

Гашеная известь может быть добавлена в количестве до 10 процентов от объема используемого цемента, чтобы сделать уплотнительную смесь более текучей. Бентонит может добавляться в смеси на основе цемента в количестве до 6% от массы используемого цемента для улучшения характеристик текучести герметизирующей смеси и снижения скорости тепловыделения во время схватывания.

Сухие добавки следует смешивать с сухим цементом перед добавлением воды в смесь, чтобы обеспечить надлежащее перемешивание, однородность гидратации и эффективное и однородное уплотнение. При добавлении воды в смесь необходимо учитывать водопотребность добавок.

Минимальное время, необходимое для схватывания и начала отверждения герметизирующих материалов, содержащих портландцемент, до возобновления строительных работ на скважине:

Цемент I и II типов — 24 часа
Цемент типа III — 12 часов

Цемент

тип V — 6 часов

Цемент типа IV редко используется для кольцевых уплотнений из-за увеличенного времени схватывания.

Допустимое время схватывания может быть сокращено или увеличено за счет использования ускорителей или замедлителей, специально предназначенных для изменения времени схватывания, с разрешения правоохранительного органа.

Для отверждения уплотнений на цементной основе требуется больше времени, чтобы обеспечить большую прочность, когда строительные или опытно-конструкторские работы после размещения уплотнений могут подвергать обсадные и уплотнительные материалы значительным нагрузкам. Если скважина подвергается значительным нагрузкам до того, как герметизирующий материал на основе цемента достаточно отвердеет, это может привести к повреждению уплотнения и препятствовать надлежащему сцеплению герметиков на основе цемента с обсадной колонной (обсадными трубами).

Если используется пластиковая обсадная труба, необходимо следить за теплотой гидратации, образующейся во время схватывания и отверждения цемента в кольцевом уплотнении. Тепло может привести к ослаблению и разрушению пластикового корпуса. Выделение тепла представляет собой особую проблему, если используется тонкостенная пластиковая обсадная труба, если обсадная труба скважины будет подвергаться значительному чистому внешнему давлению до установки уплотнения и/или если радиальная толщина кольцевого уплотнения велика. Добавки, ускоряющие схватывание цемента, также имеют тенденцию увеличивать скорость выделения тепла во время схватывания, поэтому их следует использовать с осторожностью при использовании пластиковой обсадной колонны.

Температура схватывающегося цементного герметика может быть снижена за счет циркуляции воды внутри обсадной колонны и/или добавления бентонита в цементную смесь в количестве до 6 процентов от массы используемого цемента.
Уплотнительный материал на цементной основе должен иметь следующий состав:

а. Чистый цемент. Для портландцемента типа I или II чистый цемент должен смешиваться в соотношении один 94-фунтовый мешок портландцемента с 5:6 галлонами «чистой» воды. Дополнительная вода может потребоваться, если используются специальные добавки, такие как бентонит, «ускорители» или «замедлители».

б. Песочный цемент. Песчано-цементный раствор следует смешивать в соотношении не более 188 фунтов песка на один 94-фунтовый мешок портландцемента (2 части песка на 1 часть цемента по весу) и около 7 галлонов чистой воды, где Тип I или используется портландцемент типа II. Это эквивалентно смеси мешков 10,3. Меньше воды следует использовать, если используется меньше песка, чем 2 части песка на одну часть цемента по весу. Дополнительная вода может потребоваться при использовании специальных добавок, таких как бентонит, «ускорители» или «замедлители».

в. Конкретный. Бетон часто используется для кольцевых уплотнений большого объема, например, в скважинах большого диаметра. Надлежащее использование заполнителя может уменьшить проницаемость кольцевого уплотнения, уменьшить усадку и снизить теплоту гидратации, выделяемую уплотнением.

Бетон должен состоять из портландцемента и заполнителя, смешанного в соотношении не менее шести-94-фунтовых мешков портландцемента на кубический ярд заполнителя. Популярная бетонная смесь состоит из восьми-девятиМешки по 4 фунта портландцемента Типа I или Типа II на кубический ярд однородного заполнителя размером 3/8 дюйма.

Размер заполнителя ни в коем случае не должен превышать 1/5 радиальной толщины кольцевого уплотнения. Вода должна добавляться в бетонные смеси для достижения надлежащей консистенции для укладки, схватывания и отверждения.

д. Смешивание. Уплотнительные материалы на основе цемента необходимо тщательно перемешать, чтобы обеспечить однородность и отсутствие «комков».
Соотношения компонентов герметизирующих материалов на основе цемента могут варьироваться в зависимости от вида используемого цемента и добавок. Изменения должны быть одобрены правоохранительным органом.

3. Бентонит. Бентонитовая глина в форме «геля» обладает некоторыми преимуществами герметизирующего материала на цементной основе. Недостатком является то, что иногда глина может отделяться от смеси глина-вода.

Несмотря на то, что доступно множество типов глиняных смесей, ни один из них не обладает герметизирующими свойствами, сравнимыми с бентонитовой глиной. Бентонит значительно расширяется в объеме при гидратации. Только бентонитовая глина является приемлемой глиной для кольцевых уплотнений.

Неизмененные уплотнения из бентонитовой глины не следует использовать там, где требуется структурная прочность уплотнения, или там, где оно будет сохнуть. Бентонитовые уплотнения могут иметь тенденцию к высыханию, усадке и растрескиванию в засушливых и полузасушливых районах Калифорнии, где уровень подповерхностной влаги может быть низким.

На уплотнения из бентонитовой глины могут неблагоприятно воздействовать подземные химические условия, как и на материалы на основе цемента.
Бентонитовую глину нельзя использовать в качестве герметизирующего материала, если корни деревьев и других глубоко укоренившихся растений могут проникнуть и нарушить уплотнение и/или повредить обсадную колонну скважины. Корни могут расти в интервале, содержащем бентонитовую покрышку, в зависимости от окружающих почвенных условий и растительности.

Герметизирующий материал на основе бентонита не должен использоваться для герметизации интервалов трещиноватой породы или герметизации интервалов крайне нестабильного рыхлого материала, который может обрушиться и сместить герметизирующий материал, если иное не одобрено правоохранительным органом. Бентонитовую глину нельзя использовать в качестве герметизирующего материала, если проточная вода может ее размыть.

Изделия из бентонитовой глины, используемые в качестве уплотняющего материала, должны быть специально подготовлены для такого использования. Использованный буровой раствор и/или буровой шлам не должны использоваться в качестве герметизирующего материала.

Бентонит, используемый для кольцевых уплотнений, должен быть промышленно приготовленным, порошкообразным, гранулированным, таблетированным или дробленым/измельченным из монтмориллонитовой натриевой глины. Наибольший размер гранул или стружки должен быть менее 1/5 радиальной толщины кольцевого пространства, в которое они помещаются.

Смеси бентонитовой глины перед укладкой тщательно смешивают с чистой водой. В бентонит необходимо добавить достаточное количество воды, чтобы обеспечить надлежащую гидратацию. В зависимости от используемой бентонитовой герметизирующей смеси примерно на каждые 2 фунта бентонита следует добавлять 1 галлон воды. Вода, добавляемая в бентонит для гидратации, должна быть надлежащего качества и не содержать загрязнителей и примесей.

Бентонитовым препаратам обычно требуется от ½ до 1 часа для адекватной гидратации. Фактическое время гидратации зависит от местных условий и формы используемого бентонита. Мелкодисперсные формы бентонита обычно требуют меньше времени для гидратации при правильном перемешивании.

Сухие бентонитовые окатыши или крошка могут быть помещены непосредственно в кольцевое пространство под водой, где необходимо герметизировать короткий участок кольцевого пространства длиной до 10 футов. Необходимо соблюдать осторожность, чтобы предотвратить образование мостов во время размещения бентонитового уплотнительного материала.

E. Радиальная толщина уплотнения. Между всеми кожухами и стенкой ствола скважины должно оставаться не менее двух дюймов герметизирующего материала в пределах герметизируемого интервала, за исключением случаев, когда временный кожух проводника не может быть удален, как указано в подразделе B выше. Между каждой обсадной колонной, такой как обсадная труба постоянного проводника, обсадная труба, гравийная насыпная труба и т. д., в стволе скважины в интервале, подлежащем герметизации, также должен быть оставлен не менее двух дюймов герметизирующего материала, если иное не одобрено правоохранительным органом. При необходимости должно быть обеспечено дополнительное пространство для надлежащей централизации и размещения обсадных труб, а также для возможности использования трехтрубной трубы при строительстве скважины (при необходимости), особенно для более глубоких скважин.

Строительство водяных колодцев — технология сельского дома

Перейти к содержимому

Блог

Контакт электронной почты TopBar

Свяжитесь с нами по электронной почте:
[email protected]

6-дюймовый неглубокий колодец с каменной набивкой или «колодец с шестью набивками»

В этом документе описывается современная процедура установки простого и безопасного неглубокого колодца. По конструкции эта система имеет много преимуществ по сравнению с обычными вырытыми колодцами, начиная с установки и заканчивая эксплуатацией и обслуживанием. Это устраняет многие проблемы, присущие колодцам, построенным из нескольких плиток или колец колодцев, уложенных друг на друга.

Эта установка представляет собой нечто среднее между пробуренной скважиной в коренной породе и старомодной скважинной точкой. Он больше напоминает колодец с гравийным фильтром, устанавливаемый только подрядчиками по бурению скважин, но на самом деле его выкапывают с помощью обычного землеройного оборудования.

В уникальной конструкции используется сплошная труба небольшого диаметра, обычно 6″ из ПВХ, которая проходит с удобной высоты над землей до уровня грунтовых вод. Это почти то же самое, что подъемная труба для скважины или обсадная труба пробуренной скважины, а не стопка из нескольких коротких плиток. Труба имеет прорези или перфорацию в основании для обеспечения доступа грунтовых вод. Запас воды достигается за счет добавления значительного количества щебня вокруг основания трубы, а не за счет использования колодезной плитки большого диаметра. Водопровод из колодца может быть всасывающим с обратным клапаном на дне или может поддерживать погружной колодец Pump tanks often are hooked to an alarm to warn of pump failure.»> Насос . Вода выходит из скважины через безамбарный переходник в боковой части обсадной трубы так же, как и в пробуренной скважине. Над землей завершенная скважина выглядит как пробуренная скважина, потому что все, что обнажается, — это маленькая труба.

Общие преимущества

Устранение загрязнения: 6-дюймовый кожух легко закрывается обычной просверленной крышкой, которая защищает от насекомых, животных и мусора. Кроме того, поскольку цельная обсадная труба простирается от верхней части скважины до линии замерзания, исключается возможность поверхностного загрязнения через стыки. Когда мороз поднимается и отделяет обычные плитки колодца друг от друга, они часто оседают, слегка смещаясь, открывая проход для почвы, мусора и загрязнений, которые могут попасть в колодец. Морозостойкость не влияет на цельную гладкостенную обсадную трубу. Жесткая труба из ПВХ обеспечивает дополнительное преимущество в долговечности по сравнению с бетонной плиткой, которая со временем может изнашиваться, если она изготовлена некачественно или подвергается воздействию суровых условий окружающей среды.

Техническое обслуживание: Обслуживание линии подачи воды в колодце осуществляется полностью с поверхности, без входа в колодец. Простой безамбарный инструмент (кусок трубы с резьбой) может проникнуть в скважину, чтобы поднять всасывающую линию и донный клапан или напорную линию и насос, если насос установлен в скважине. Хотя существует небольшая вероятность загрязнения, линия всасывающего насоса может быть легко опущена внутрь обсадной трубы на дно, если скважина нуждается в очистке или реконструкции.

ПРИМЕЧАНИЕ: За последние 15 лет в районе Конвея было проложено несколько колодцев этого типа, и они работали безотказно. Большинство из них имеют глубину около 20 футов, что было практическим пределом экскаватора, использовавшегося для их раскопок. У некоторых есть обратный клапан в колодце с насосом в доме, а у других есть погружной насос в колодце. Насос в колодце устраняет шум насоса в доме, а также устраняет необходимость заливки насоса. Всякий раз, когда насос устанавливается в колодце, система оснащается выключателем при низком уровне воды для защиты насоса во время засухи или использования большого количества воды.

Посмотреть видео рытья колодца «6 PACK»:

https://www.youtube.com/watch?v=DhEPaQ0AFGM&t=8s

Детали конструкции неглубокого колодца «Six-Pack» Six — Уплотненный колодец

Как и в случае с большинством неглубоких колодцев, колодец с каменной набивкой устанавливается в уровень грунтовых вод путем рытья ямы как можно глубже с помощью экскаватора (обычно около 20 футов) и размещения от 6 до 12 дюймов щебня. в нижней части. Обсадная труба скважины, в нижней части которой просверлено 5 футов или около того с отверстиями 5/8 дюйма или прорезана серией коротких пропилов 1/8 дюйма, устанавливается в скважину. Верх трубы накрывается чистым 5-галлонным ведром. Три веревки привязаны к трубе через ручку ведра, чтобы удерживать их наверху, и прикреплены к деревьям или оборудованию, размещенному на безопасном расстоянии от ямы. Канаты натягиваются и регулируются, чтобы удерживать трубу в вертикальном положении. Затем яма заполняется как можно большим количеством щебня размером 1 1/2″, чтобы обеспечить достаточное накопление воды.* Верх камня выравнивается и полностью покрывается слоем геотекстильной фильтрующей ткани.

Адаптер без приямка должен быть установлен приблизительно на шесть футов ниже уровня отделки для защиты от замерзания. Если этот уровень значительно выше верха щебня, необходимо уплотнить чистую зернистую засыпку, которая используется между верхом камня и дном безямного переходника. Если почва не уплотнена, она может осесть и отсоединить подводящую трубу к дому от адаптера.

Окончательная засыпка должна иметь переход от чистого гранулированного песка и гравия к илу и глине у поверхности и с уклоном в сторону от колодца для дренажа. Как только вся засыпка будет на месте, скважина должна быть откачана для ее разработки и вымывания взвешенных в воде мелких частиц до того, как они осядут.
