Обратная засыпка пазух фундамента
← Вернуться к списку статей
По требованиям пункта 4.25 ВСН 29-85 ширина засыпаемых песком (непучинистым грунтом – крупным и средним песком, щебнем, гравием) пазух вокруг ленточного фундамента определяется в зависимости от глубины промерзания грунтов и от их дренажных свойств. В грунте обратной засыпки в пределах 60 см от стены дома не должно быть твердых включений размером более 250 мм. При условии хорошей дренированности грунта, или при устройстве кольцевого дренажа, и при глубине промерзания грунтов до 1 м ширина пазухи может составлять всего 0,2 м. При глубинах промерзания грунта от 1 до 1,5 м минимально допустимая ширина пазухи составляет не менее 0,3 м. На грунтах с глубиной промерзания от 1,5 до 2,5 м пазуху желательно засыпать на ширину не менее 0,5 м. Глубина засыпки пазух в данном случае принимается не менее 3/4 глубины заложения фундамента, считая от планировочной отметки.
При плохой дренированности грунта и невозможности отвода воды из непучинистого грунта, засыпку пазух можно рекомендовать на ширину, равную на уровне подошвы фундамента 0,25-0,5 м.
От основания фундамента ширина засыпки пазухи должна увеличиваться и на уровне поверхности земли (планировочной отметки) быть равной глубине промерзания грунта.
Рекомендуется производить засыпку пазухи только не мерзлым грунтом, слоями толщиной не более 20 см, с тщательным трамбованием каждого слоя в отдельности. При выполнении работ по обратной засыпке пазух и котлованов следует предусмотреть меры, позволяющие избежать повреждения дренажных труб, стен подвалов и нанесенных на них теплоизоляционных, влагоизоляционных, гидроизоляционных и пароизоляционных слоев. Использовать при засыпке пазух в одном слое грунты разных типов не допускается, если это не предусмотрено проектом [пункт 4.2 СНиП 3.02.01-87]. В пределах обратной засыпки твердые включения, должны быть равномерно распределены в отсыпаемом грунте и расположены не ближе 0,2 м от фундамента. Пазуха, засыпанная непучинистым грунтом, должна быть обязательно укрыта поверхностной водонепроницаемой отмосткой (жесткой или мягкой с гидроизоляцией) для отвода осадков, поступающих с кровли.
Размеры засыпаемых пазух на плохо дренированных грунтах или при невозможности водоотвода
В обычных условиях при наличии дренажа пазухи в грунте засыпаются крупным или средним песком (в смеси с керамзитом фракции 10-20 или без него), щебнем, гравием. Засыпка пазух непучинистым грунтом и его уплотнение должны выполняться с обеспечением сохранности гидроизоляции фундамента и подземных коммуникаций (кабелей, трубопроводов). Работы по засыпке пазух следует производить сразу после устройства гидроизоляции и утепления фундамента. Не допускается оставлять открытыми пазухи длительное время. Засыпку пазух рекомендуется доводить до отметок, гарантирующих надежный отвод поверхностных вод. В зимних условиях грунт для засыпки пазух должен быть талым.
Засыпанный песок требуется уплотнить [пункт 6.4 ВСН 29-85]. После окончания работ по устройству фундаментов следует незамедлительно закончить вокруг здания планировку с обеспечением стока атмосферных вод от здания и устройством отмосток.
Не допускается оставлять мелкозаглубленные (незаглубленные) фундаменты незагруженными на зимний период. Если это условие по каким-либо обстоятельствам оказывается невыполнимым, вокруг фундаментов следует устраивать временно теплоизоляционные покрытия из опилок, шлака, керамзита, шлаковаты, соломы и других материалов, предохраняющих грунт от промерзания.
Запрещается устраивать мелкозаглубленные фундаменты на промерзшем основании. В зимнее время допускается устраивать ленточные фундаменты только при условии глубокого залегания грунтовых вод с предварительным оттаиванием мерзлого грунта и обязательной засыпкой пазух непучинистым материалом. Поверх засыпки устраивается кольцевое утепление грунта и мягкая (щебень, керамзит, грунт) или жесткая (мощение, отливка) отмостка.
Запрос на встречу
II.2.6. Общие положения по устройству обратных засыпок в пазухах котлованов
Обратная засыпка пазух котлованов должна производиться сразу после сооружения фундаментов, а обратная засыпка пазух стен подвалов — после устройства перекрытий над подвалом.
Во избежание попадания поверхностных вод в пазухи котлованов уплотнение грунта рекомендуется выполнять немедленно после засыпки его в пазухи. Засыпка грунта в пазухи котлованов и его уплотнение должны производиться послойно. При этом следует применять пневмо- и электротрамбовки, трамбующее и вибротрамбующее навесное малогабаритное оборудование. Засыпаемый в пазухи грунт не должен содержать органических включений.

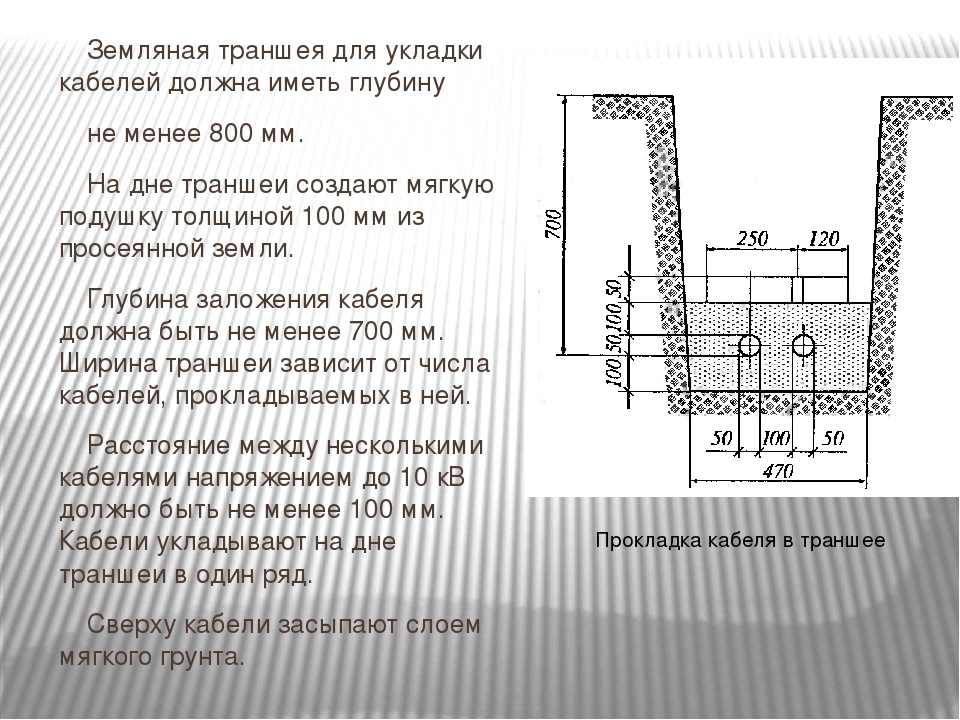

Засыпку траншей из скальных грунтов и уплотнение их после укладки трубопроводов следует выполнять после присыпки трубопроводов на высоту 0,2 м песком или местным грунтом, не содержащим крупных включений. Механизированное сбрасывание грунта в траншею можно осуществить только после подбивки пазух трубопроводов и присыпки труб грунтом. Набивку пазух следует производить слоями грунта толщиной не более 10 см.

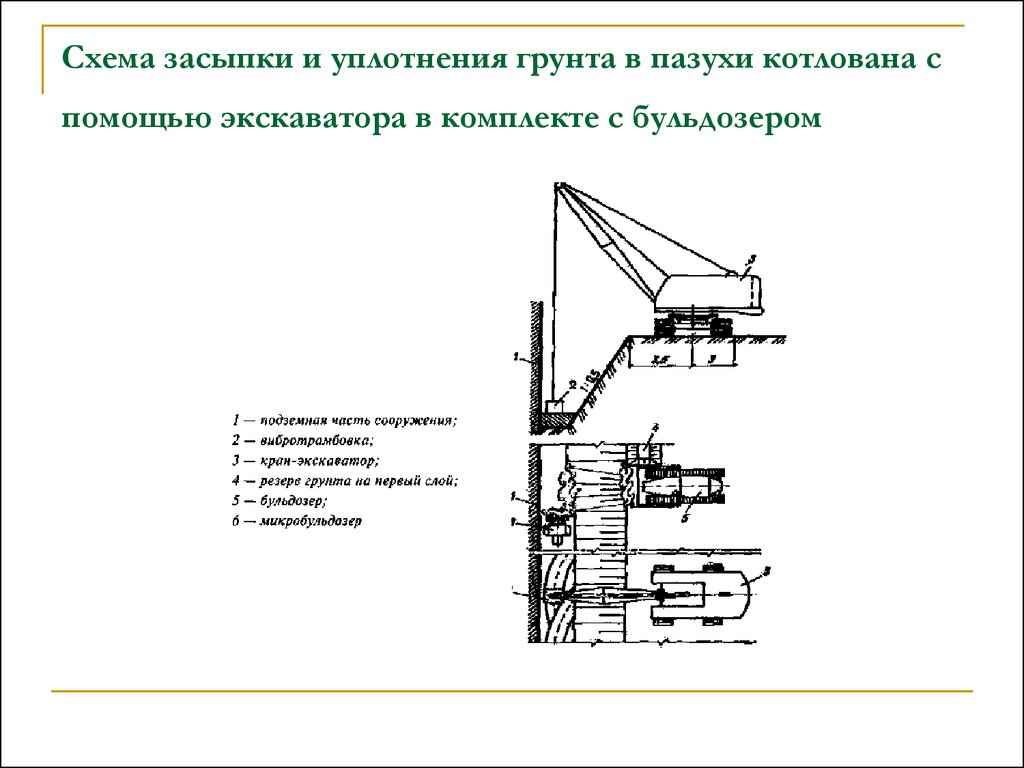

Во избежание повреждения фундаментов грунт вокруг них в стесненных местах должен быть уплотнен механическими трамбовками на ширину 1 м от обрезов фундаментов или других подземных сооружений и на высоту не менее 0,4 м над верхом фундамента.
В этих местах запрещается уплотнять грунт ближе чем на 1 м от обреза фундаментов трамбующими и вибротрамбующими машинами.
Если размеры пазух недостаточны для применения высокопроизводительных уплотняющих машин, то пазухи и траншеи уширяются до необходимых для этих машин размеров при соответствующем согласовании с заказчиком и проектной организацией.
Пазухи, расположенные ниже уровня грунтовых вод, засыпаются песком с коэффициентом фильтрации не менее 5 м в сутки.
II.2.7. Производство земляных работ в зимнее время
Подготовка оснований в зимнее время должна выполняться с проведением дополнительных мероприятий, к которым относятся: недобор грунта, утепление его и оттаивание замерзшего грунта.
Разработка котлованов и траншей в зимнее время должна производиться сразу же после снятия утепляющего материала. Если же грунт промерз на глубину 0,25—0,4 м, то его разрабатывают без какой-либо предварительной подготовки; при глубине промерзания более 0,4 м грунт должен быть предварительно разрыхлен или оттаян.
Засыпка пазух фундаментов в зимнее время должна производиться с соблюдением следующих требований:
- – применять мерзлый грунт не допускается;
- – влажность грунтов не должна превышать 50% предела текучести;
- – нельзя засыпать пазухи во время сильных метелей и снегопадов.
Интенсивность засыпки пазух в зимнее время должна исключать образование мерзлой корки на ранее отсыпанном слое.
Ниже приводятся ориентировочные показатели смерзания грунтов.
| Температура воздуха, °С | –5 | –10 | –20 | –30 |
| Период смерзания, мин | 90 | 60 | 40 | 20 |
Для уплотнения грунта в зимних условиях следует использовать преимущественно трамбующие машины или плиты тяжелого типа.
Песчаные подушки под фундаментами здания устраивают, как правило, в теплое время года, в зимнее время запрещается укладывать смерзшиеся комья грунта, льда и снега.
Предварительно разрыхленные скальные грунты, гравий, щебень, крупный и средней крупности песок — это грунты, применяемые в зимних условиях без ограничения для насыпей.
Несвязные грунты укладывают и уплотняют так же, как в летнее время, причем они не требуют дополнительного увлажнения.
Глинистые грунты можно использовать, для насыпей, если влажность их не превышает границы раскатывания. Допускается применение также мелких и пылеватых песков.
Отсыпка насыпей из жирных глин; меловых, тальковых и трепельных грунтов запрещается. Ниже приведена зависимость времени выемки грунта и его уплотнения от температуры наружного воздуха.
| Время, затрачиваемое на разработку, транспортирование и укладку в насыпь, ч | 2—3 | 1—2 | Менее 1 |
| Температура наружного воздуха, °С | 2—10 | 10—20 | 20—30 |
При ветреной погоде эти значения надо уменьшить в 2 раза.
Температура талого грунта в момент окончания уплотнения должна быть не ниже 2° С.
Выпавший снег необходимо удалять с поверхности земляного сооружения.
Лучшим способом уплотнения грунтов в зимнее время является трамбование, при котором можно вести отсыпку грунта наиболее толстыми слоями и укладывать в насыпь более крупные куски мерзлого грунта.
Смородинов М.И. Справочник по общестроительным работам. Основания и фундаменты
- Предыдущая
- Следующая
- Содержание
Раздел 2552 | В редакции 18.10.2022
Раздел 2552. Траншея
Земляные работы и обратная засыпка
2552.01 ОПИСАНИЕ.
Этот раздел был разработан в
в сочетании с разделом 3010 SUDAS
Стандартные спецификации с изменениями в соответствии с потребностями Департамента.
A. Выкопать траншею для прокладки трубы.
B. Укрепление траншеи и установка подушки из труб
материалы.
C. Поместите материал для обратной засыпки в траншею.
2552.02 МАТЕРИАЛЫ.
A. Материалы, извлеченные из траншеи.
1. Стандартный желоб
Земляные работы.
Все встречающиеся материалы
при проходке траншей, кроме скальной и перекопки.
а. Подходящее
Материал обратной засыпки.
Класс II, Класс III,
Класс IVA или Класс IVB, как определено в статье 2552.02, C.
b. Неподходящий
Материал обратной засыпки.
Включает, но не
ограничено:
1) Почвы
не классифицируется как пригодный материал для обратной засыпки, как определено в статье 2552.02, C.
2) Индивидуальный
камни или куски бетона размером более 6 дюймов и в среднем более одного на
кубический фут почвы.
3) Замороженный
материалы.
4) Пни,
бревна, ветки и кусты.
5) Мусор,
металл или строительный мусор.
6) Почва в
глыбы или комки размером более 6 дюймов и без достаточного количества мелких материалов для
заполнить пустоты при укладке.
7) Экологичность
загрязненные почвы.
8) Материалы
удалены в результате выемки породы или чрезмерной выемки грунта.
в. Верхний слой почвы.
Материал класса V. Применить ст. 2552.02, д.
2. Выемка горных пород.
Валуны или
осадочные отложения, которые невозможно удалить из траншеи без непрерывного
использование пневматических инструментов или взрывных работ.
3. Земляные работы.
Раскопки
неподходящий или неустойчивый материал в траншеях ниже зоны трубы.
B. Постельные принадлежности и
Материал обратной засыпки (межгосударственная и основная дорога)
проекты).
Встреча
требования статьи
2102.02, A, и раздел 4119.
C. Материал подстилающего слоя (класс I) (неосновные дорожные проекты).
Встреча
требованиям Раздела 4118.
D. Материал обратной засыпки (неосновные дорожные проекты).
1. Класс II
Материал.
Изготовленные и
непроизводственная открытая сортировка (чистая) или плотная сортировка (чистая) обработанная
заполнитель, чистый песок или крупнозернистый природный грунт (чистый) с небольшим или
никаких штрафов. Материалы класса II дополнительно описаны в таблице 2552.02-1 в
Приложение.
2. Класс III
Материал.
а. Естественный
крупнозернистые почвы с мелкой мелочью. Материалы класса III далее описаны в
Таблица 2552.02-2 в Приложении.
б. Делать
не используйте там, где водные условия в траншее могут вызвать нестабильность.
3. Класс IVA
Материал.
а. Естественный
мелкозернистые неорганические почвы. Материалы класса IVA далее описаны в
Таблица 2552.02-3 в Приложении.
б.
Инженер определит, подходит ли материал для обратной засыпки
материал под глубокой засыпкой, поверхностные колесные нагрузки, сильная вибрация
уплотнители, трамбовки или другие условия.
в. Делать
не используйте там, где водные условия в траншее могут вызвать нестабильность.
д. Материал
подходит для использования только в условиях сухой траншеи.
4. Класс IVB
Материал.
а. Естественный
мелкозернистые неорганические (высокоэластичные илы и пластичные глины — жирные глины) с
предел жидкости более 50%. Материалы класса IVB дополнительно описаны в
Таблица 2552.02-4, в Приложении.
б. Когда
одобренный Инженером, материал может быть использован в качестве окончательной засыпки траншеи в
сухая траншея.
в. Не использовать в зоне заделки трубы.
E. Верхний слой почвы (Класс V) Материал.
1. Органические почвы. Далее описаны материалы класса V.
в таблице 2552.02-5, в приложении.
2. Использование
только в качестве верхнего слоя почвы за пределами дорожного покрытия, если не указано иное или не разрешено
инженером.
3. Сделать
не использовать в зоне заделки трубы.
F. Материал для стабилизации (основы).
Познакомьтесь с
требованиям Раздела 4128.
G. Специальный материал для заделки труб и покрытия.
1. Бетонная люлька,
Арка, или Кожух.
Минимум 3000 psi
прочность на сжатие.
2. Текучий раствор.
Применить раздел 2506.
3. Контролируемый низкий уровень
Прочность материала (CLSM).
а. Приблизительный
количество на кубический ярд:
1) Цемент 50
9 фунтов0003
2) Летать
зола 250 фунтов
3) Хорошо
заполнитель 2910 фунтов
4) Вода 60
галлоны
б. А
можно ожидать прочность на сжатие не менее 50 фунтов на квадратный дюйм за 28 календарных дней.
2552.03 строительство.
A. Выемка траншей.
1. Уведомить
Инженер до начала земляных работ.
2. Удалить
верхний слой почвы на минимальную глубину 12 дюймов и запас.
3. Раскопки
траншеи требуемых отметок и размеров.
а. Защищать
существующие сооружения, деревья и кустарники при раскопке траншеи.
б. Место
извлекаемый материал вдали от траншеи.
в. Оценка
портить сваи для слива. Не допускайте, чтобы отвалы грунта препятствовали дренажу.
4. Не подходит
материал засыпки:
а. Если
обнаружен неподходящий материал для обратной засыпки, сообщите об этом Инженеру.
б. Удалять
камни, щебень, валуны, обломки и другие непригодные материалы для обратной засыпки.
не менее 6 дюймов ниже и с каждой стороны трубы.
в. Хранить
неподходящий материал для обратной засыпки отделен от подходящего материала для обратной засыпки и
верхний слой почвы.
д. Восстановить
траншея по расчетным размерам с использованием подстилки или стабилизирующего материала.
B. Камень или неустойчивый грунт на дне траншеи.
1. Уведомить
Инженер перед раскопками.
2.
Инженер определит необходимость перекопки и траншейного фундамента
стабилизация перед монтажом труб и конструкций.
3. См.
к контрактным документам для получения подробной информации о выемке горных пород и мокрых или мягких
фонды.
C. Защита траншей.
1. Установить
адекватная защита траншеи (обшивка, подпорки и распорки) для предотвращения
перемещение или повреждение прилегающих конструкций, трубопроводов и коммуникаций.
2. Переместить
траншейные коробки осторожно, чтобы не повредить трубы, подстилку или стену траншеи.
D. Обезвоживание.
Подать заявку на обезвоживание
план инженеру для утверждения.
1. Поддерживать
уровень воды ниже дна котлована.
2. Выполнить
обезвоживание в соответствии с планом обезвоживания, утвержденным
Инженер. План обезвоживания может быть изменен в соответствии с реальными полевыми условиями.
одобрение Инженера.
3. Убедитесь, что
работа системы водоотведения не повреждает прилегающие конструкции и
удобства.
Прекратите операции по обезвоживанию и уведомите инженера в случае повреждения.
наблюдаемый.
4. Выписан
вода:
а. Делать
не сбрасывать воду в канализацию.
б. Разрядка
сброс воды в ливневую канализацию требует согласования с Инженером.
в. Получать
разрешение собственника прилегающей территории на сброс воды на их территорию.
имущество.
д. Поддерживать
и контролировать сброс воды по мере необходимости, чтобы предотвратить угрозу безопасности для
автомобильного и пешеходного движения.
эл. Прямой
сброс воды в сторону от электроустановок или оборудования.
ф. Использовать
оборудование для обезвоживания, которое сведет к минимуму помехи от шума и дыма.
г. Защищать
точки сброса от эрозии. Обеспечьте контроль осадка для осадка
загрязненная вода сбрасывается прямо из траншеи.
E. Материал подкладки труб и обратной засыпки.
1. Общие.
а. Постельные принадлежности
и материал засыпки, используемый для прокладки труб, зависит от:
1) Типа
монтажа (водопровод, канализационный самотечный, канализационный напорный)
магистральная или ливневая канализация).
2) Труба
материал.
3) Глубина
похоронить.
4) Труба
диаметр.
б. После
установки трубы, уложите оставшийся материал подстилки и сразу же уложите
материал для засыпки траншеи.
в. Регулировать
содержание влаги в чрезмерно влажной, но в остальном подходящей засыпке
материала путем разбрасывания, переворачивания, аэрации и другого рабочего материала, как
необходимо для достижения требуемого диапазона влажности.
д. Регулировать
влажность чрезмерно сухой, но в остальном подходящей засыпки
материал, добавляя воду, затем переворачивая, перемешивая и иным образом смешивая
водой равномерно по всему материалу, пока не будет достигнут требуемый диапазон влажности.
достигнуто.
эл. Гидравлический
уплотнение (затопление водой) не допускается без разрешения
Инженер.
ф. Ссылаться
стандартному дорожному плану SW-101 для
зоны подсыпки и засыпки.
2. Постельные принадлежности и
Обратная засыпка (проекты межгосударственных и основных дорог).
Место в подъемниках не более 6
дюйма толщиной. Тщательно
утрамбовывайте или вибрируйте каждый слой, чтобы обеспечить уплотнение.
а. Подкладка из труб.
1) Использовать материал, отвечающий требованиям Раздела 4119. Придайте форму постельному материалу
равномерно поддерживать трубу на надлежащей линии и уклоне, с полным контактом под нижней частью
трубка. Раскопки для трубных колоколов.
2) Установка труб и компонентов системы.
3) Место,
уплотнить и умеренно уплотнить дополнительный материал подстилки, прилегающий к
трубы на глубину, равную 1/6 наружного диаметра трубы.
б. Обратная засыпка.
Место
материал засыпки после записи мест соединений и приспособлений или
по инженерному направлению.
1) Под межштатной и основной проезжей частью.
а) Использование
материал, отвечающий требованиям Раздела 4119
для поддержки вута, первичной засыпки и вторичной засыпки.
б) Для
укладка траншеи через земляное полотно, окончательная засыпка траншеи
материал на отметке земляного полотна.
Используйте окончательное совещание по материалам обратной засыпки
требованиям Раздела 4119.
c) Для заполнения
или частичной укладки траншеи, завершайте окончательный материал обратной засыпки траншеи на
вершина траншеи. Используйте окончательный материал для обратной засыпки, соответствующий требованиям Раздела 4119.. Для заполнения над траншеей,
использовать материал класса 10, отвечающий требованиям статьи 2102.02, A.
2) за пределами межштатных и
Основная проезжая часть.
Использовать материал, отвечающий требованиям раздела
4119 для поддержки вута, первичной и вторичной засыпки. Использовать
Материал класса 10, отвечающий требованиям статьи 2102.02, А, для
окончательная засыпка траншеи.
3. Подкладка труб
(Неосновные дорожные проекты).
а. гранулированный
Материал.
1) Класс
Для всех самотечных магистралей требуется гранулированный материал. Используйте, если указано для
напорные трубы.
2) Место
подстилочный материал на дне траншеи в подъемах не более 6 дюймов
толстый.
Плотный и умеренно уплотненный материал для подстилки.
3) Форма
подстилающий материал для равномерной поддержки трубы на надлежащей линии и уклоне с полным
контакт под нижней частью трубы. Раскопки для трубных колоколов.
4) Установить
элементы трубопровода и системы.
5) Место,
уплотнить и умеренно уплотнить дополнительный материал подстилки, прилегающий к
трубы на глубину, равную 1/6 наружного диаметра трубы.
б. Подходящее
Материал обратной засыпки.
1) Только
использовать с напорной трубой.
2) Использование
подходящий материал обратной засыпки для формирования дна траншеи для равномерной поддержки трубы на
надлежащей линии и уклона с полным контактом под нижней частью трубы. Раскопать
для трубных колоколов.
в. Специальная труба
Закладные и облицовочные материалы.
1) Если
требуется в контрактных документах, используйте бетон, текучий раствор или CLSM в
вместо других материалов для постельного белья.
2) Безопасность
труба против смещения или флотации перед укладкой бетона, текучая
миномет, или CLSM.
4. Опора бедра (неосновная
Дорожные проекты).
Место сверху
прилегание трубы к пружинной линии трубы.
а. гранулированный
Материал.
1) Место
Материал класса I в лифтах толщиной не более 6 дюймов.
2) Объединить
и умеренно компактный, если его нарезать лопатой или использовать другие разрешенные
методы.
б. Подходящее
Материал обратной засыпки.
1) Место
в лифтах толщиной не более 6 дюймов.
2) Для
Материал засыпки класса II, уплотненный и умеренно уплотненный путем нарезки с
лопатой или другими одобренными методами.
3) Для
Материалы для обратной засыпки класса III и класса IVA, плотность не менее 90% от стандарта
Проктор Плотность. Добейтесь требуемого уплотнения в диапазоне влажности почвы
оптимальная влажность до 4% выше оптимальной влажности.
в. Специальная труба
Закладные и облицовочные материалы.
1) Если
требуется в контрактных документах, используйте бетон, текучий раствор или CLSM в
вместо других материалов бедер.
2) Безопасность
труба против смещения или флотации перед укладкой бетона, текучая
миномет, или CLSM.
5. Первичный и
Вторичная засыпка (неосновные дорожные проекты).
а. Общий.
1) Для
первичная засыпка, место от линии пружины трубы до верха трубы.
2) Для
вторичная засыпка, место от верхней части трубы до 1 фута выше верхней части
труба.
б. гранулированный
Материал.
1) Место
в лифтах толщиной не более 6 дюймов.
2) Компактный
не менее 65% относительной плотности.
в. Подходящее
Материал обратной засыпки.
1) Место
в лифтах толщиной не более 6 дюймов.
2) Для
Материал засыпки класса II, компактный до относительной плотности не менее 65%.
3) Для
Материалы для обратной засыпки класса III и класса IVA, плотность не менее 95% от стандарта
Проктор Плотность. Добейтесь требуемого уплотнения в диапазоне влажности почвы
оптимальная влажность до 4% выше оптимальной влажности.
д. Специальная труба
Закладные и облицовочные материалы.
1) Если
указанных в контрактных документах, используйте бетон, текучий раствор или CLSM в
вместо других материалов первичной или вторичной засыпки.
2) Безопасность
труба против смещения или флотации перед укладкой бетона, текучая
миномет, или CLSM.
6. Последняя траншея
Обратная засыпка (неосновные дорожные проекты).
а. Место
подходящий материал для обратной засыпки от 1 фута выше верхней части трубы до верхней части
траншея.
1) Использование
не более 8 дюймов толщиной лифты для областей обратной засыпки более чем на 3 фута ниже
нижняя часть тротуара.
2) Использование
толщина слоев не более 6 дюймов для площадей обратной засыпки менее или равных 3 футам
ниже нижней части тротуара.
б. Место
материал засыпки после записи мест соединений и приспособлений или
по инженерному направлению.
в. Учебный класс
Материал засыпки I и II класса:
1) Компактный
с относительной плотностью не менее 65% в пределах полосы отвода.
2) Компактный
по крайней мере до 50% относительной плотности за пределами полосы отвода.
д. Учебный класс
Материал засыпки III и класса IVA:
1) Компактный
по крайней мере до 95% стандартной плотности по Проктору в пределах полосы отчуждения.
2) Компактный
по крайней мере до 90% стандартной плотности по Проктору за пределами полосы отчуждения.
3) Получить
требуемое уплотнение в диапазоне влажности почвы от оптимальной влажности до 4%
выше оптимальной влажности.
эл. В
участки, которые останутся грунтовыми, заделайте материал обратной засыпки на 8 дюймов ниже финиша
оценка. Используйте верхний слой почвы для последних 8 дюймов над материалом обратной засыпки траншеи.
ф. Прекратить
материал обратной засыпки на отметке земляного полотна в местах, подлежащих мощению.
F. Испытание на уплотнение траншеи.
1. Общие.
При уплотнении траншей
испытания указаны в договорных документах, так как Подрядчики
ответственности, обеспечить испытания материала обратной засыпки траншей с использованием услуг
независимой испытательной лаборатории, утвержденной Инженером.
2. Анализ почвы.
а. Сплоченный
почвы.
1) Определить
зависимости влажности от плотности по ASTM D 698 (Стандарт Проктора). Выступать в
не менее одного испытания для каждого типа используемого связного грунта.
2) Определить
Местная плотность и влажность. Используйте ASTM D 1556 (метод песчаного конуса) и D
2216 (лабораторное содержание влаги) или используйте ASTM D 6938 (ядерные методы определения
плотность и влажность).
б. несплоченный
почвы.
1) Определить
максимальную и минимальную индексную плотность и рассчитать относительную плотность с использованием ASTM D
4253 и D 4254.
2) Для
Гранулированный подсыпной материал класса I, определение градации согласно ASTM C 136.
3. Полевые испытания.
а. Тестирование
Частота и места.
Проведение испытаний
окончательная засыпка траншеи, начиная с глубины 2 фута над верхней частью
труба следующим образом:
1) Координата
время проведения испытаний с Инженером.
2)
Инженер определит место проведения испытаний.
3) Для
на каждые 2 вертикальных фута консолидированной насыпи обеспечить испытания не более
горизонтальное расстояние 200 футов и на всех пересечениях улиц.
4) Дополнительный
Испытания могут потребоваться Инженеру в случае несоответствия или если
условия меняются.
5) Если
необходимо, выкопать до глубины и размера, как требуется инженером, чтобы позволить
испытания на уплотнение. Уложите засыпной материал и уплотните.
б. Сбой теста и
Повторное тестирование.
Переработка, повторное уплотнение и
при необходимости проводить повторные испытания до тех пор, пока не будет достигнуто заданное уплотнение и влажность
на всех участках траншеи. В случае неудачных испытаний Инженер может
требовать повторного тестирования по мере необходимости.
2552.04 МЕТОД
ИЗМЕРЕНИЯ.
A. Выемка горных пород.
Измерение будет
кубометров вывезенной породы.
B.
Фонд Trench.
Измерение будет в
тонн для количества стабилизирующего материала, необходимого для замены материала
удалены путем перекопки. Измерение будет основано на весовых билетах для
Материал доставлен и включен в проект. Траншейный фундамент
необходимые для устранения несанкционированных земляных работ, измеряться не будут.
C. Замена неподходящего материала обратной засыпки.
Измерение будет в
кубических ярдов для количества материала обратной засыпки, необходимого для замены
неподходящий материал обратной засыпки удаляют при стандартной раскопке траншеи.
Измерение будет основано на уплотненном материале на месте.
D. Специальная заделка или кожух трубы.
Измерение будет
погонный фут по осевой линии трубы для каждого типа специальной заделки
или футляр.
E. Испытание на уплотнение траншеи.
1.
Подрядчик не несет ответственности за испытания уплотнения траншеи или оплату, если только
иное не указано в контрактных документах.
2. Если
в контрактных документах указано, что Подрядчик несет ответственность за траншею
испытания на уплотнение, проводимые независимой испытательной лабораторией, нанятой
Подрядчик, измерение будет единовременной суммой.
2552,05 базис
оплаты.
A. Общие.
Следующие элементы
связанные с установкой подземных коммуникаций и не оплачиваются
отдельно:
1. Стандарт
рытье траншеи.
2. Удаление
и утилизация неподходящего материала обратной засыпки, обнаруженного во время стандартной траншеи
земляные работы.
3. Удаление
заброшенных частных коммунальных служб, обнаруженных при раскопках траншей.
4. Меблировка
и размещение гранулированного подстилочного материала.
5. Укладка и уплотнение засыпного материала, в т.ч.
отделочный материал для обратной засыпки для межгосударственных и основных дорожных проектов.
6.
Обезвоживание
включая, но не ограничиваясь, такое оборудование, как генераторы, насосы, камни для
выгребные ямы, выпускной трубопровод и любые дополнительные земляные работы, необходимые для облегчения
обезвоживание.
7. Защитное покрытие,
подпорка и распорка.
8. Настройка
влажность извлекаемого материала обратной засыпки в пределах, установленных для
размещение и уплотнение.
9. Временная поддержка существующих водопровода, канализации, газа,
телефон, электричество и другие коммунальные услуги или услуги, пересекающие траншею.
B. Выемка горных пород.
Оплата производится по адресу
контрактная цена за кубический ярд для количества удаленной породы.
Фонд К. Тренча.
1. Оплата
будет по контрактной цене за тонну за количество стабилизации
материал меблирован и размещен.
2. Оплата
полная компенсация за:
Удаление и утилизация
извлекаемый материал, необходимый для стабилизации фундамента траншеи, и
Меблировка, перевозка и размещение
стабилизирующий материал.
D. Замена неподходящего материала обратной засыпки.
1. Оплата
будет по контрактной цене за кубический ярд для количества обратной засыпки
материал меблирован.
2. Оплата
Полная компенсация за меблировку, перевозку и укладку засыпного материала.
E. Специальная заделка или кожух трубы.
1. Оплата
будет по договорной цене за единицу погонного фута для каждого типа специального
заделка или обшивка трубы.
2. Оплата
полная компенсация за меблировку и размещение всех необходимых специальных труб
закладные или облицовочные материалы.
F. Испытание на уплотнение траншеи.
1. Если
в контрактных документах указано, что Подрядчик несет ответственность за траншею
испытания на уплотнение, проводимые независимой испытательной лабораторией, нанятой
Подрядчик, оплата будет производиться по договорной цене за единицу единовременно.
2.
Подрядчик будет нести ответственность за платежи, связанные со всеми повторными испытаниями.
в результате провала первоначальных испытаний.
РАЗДЕЛ 21319
РАЗДЕЛ 2.13-19
РАЗДЕЛ 2.13
ГРАНУЛИРОВАННАЯ НАПОЛНИТЕЛЬНАЯ МАТЕРИАЛ
2.13.01—Описание: Этот материал должен использоваться в качестве основания для конструкций, для замены неустойчивого материала на склонах, в качестве основания для тротуаров и водопропускных труб, на обочинах и в других местах, как указано. на планах, требуемых спецификацией или заказанных Инженером. Он должен состоять из гравия или регенерированного разного заполнителя, содержащего не более 2% по весу (массе) битумного вяжущего, соответствующего требованиям настоящих технических условий.
2.13.02 — Материалы: Гранулированная засыпка должна соответствовать требованиям статьи M.02.01
2.13.03 — Методы строительства: траншеи, он должен укладываться слоями не более 6 дюймов (150 миллиметров) в глубину, при этом каждый слой тщательно утрамбовывается перед добавлением других слоев.
2.13.04 — Метод измерения: Гранулированная засыпка измеряется на месте после уплотнения в пределах линий оплаты, указанных или указанных Инженером.
2.13.05 — Основание для оплаты: Эта работа будет оплачена по договорной цене за единицу за кубический ярд (кубический метр) «Гранулированной засыпки» в сборе на месте, в цену которой должны входить все материалы, инструменты, оборудование и связанный с этим труд.
Платежная единица Платежная единица
(куб. м)
РАЗДЕЛ 2.14
УПЛОТНЕННЫЙ ГРАНУЛЯРНЫЙ НАПОЛНИТЕЛЬ
2.14.01—Описание: Работы по данному пункту должны заключаться в укладке и укладке уплотненной зернистой засыпки в качестве фундамента для конструкций там, где это показано на планах или по указанию Инженера.
2.14.02 — Материалы: Гравий или мелиорированный разный заполнитель должны соответствовать требованиям статьи M.02.02. Добавки и материалы для защиты поверхности, используемые для предотвращения замерзания гравия, должны быть одобрены Инженером.
2.14.03 — Методы строительства: После того, как все земляные работы завершены, гравий или мелиорированный смешанный заполнитель должны быть уложены слоями, не превышающими 8 дюймов (200 миллиметров) в глубину на площади. В исключительных случаях Инженер может разрешить толщину первого слоя более 8 дюймов (200 миллиметров). Каждый слой должен быть выровнен с помощью грейдеров или бульдозеров с достаточной мощностью для выполняемых работ. Вся площадь каждого слоя должна быть уплотнена с использованием вибрационного, пневматического или гусеничного уплотняющего оборудования, утвержденного Инженером. Уплотнение продолжают до достижения сухой плотности по всей площади каждого слоя не менее 95% от плотности в сухом состоянии, достигаемой с помощью AASHTO T180, Метод D. Если слой сформирован из восстановленного разного заполнителя, содержащего битумный бетон, плотность во влажном состоянии после уплотнения этого слоя должна быть не менее 95% плотности во влажном состоянии для этого уплотненного гранулированного материала.
засыпка при испытании в соответствии с AASHTO T180, метод D.
Каждый слой уплотненной гранулированной засыпки должен быть уплотнен при оптимальном содержании влаги. Последующий слой не должен укладываться до тех пор, пока не будет достигнуто указанное уплотнение для предыдущего слоя.
В этом испытании материал, оставшийся на сите 3/4 дюйма (19 мм), должен быть заменен материалом, оставшимся на сите № 4 (4,75 мм), как указано в качестве опции в технических условиях для этого испытания. .
Насыпь, примыкающая к уплотненной гранулированной засыпке, должна укладываться одновременно с уплотненной гранулированной засыпкой, и ни в коем случае не должно быть разницы в высоте двух классов материала более 2 футов (600 миллиметров). Материал насыпи, укладываемый одновременно с уплотненной гранулированной засыпкой, должен простираться не менее чем на 20 футов (6 м) в каждом направлении за пределы уплотненной гранулированной засыпки, за исключением случаев, когда на планах показана более узкая ширина, такая меньшая ширина Материал должен быть размещен, как указано выше.
2.14.04 — Метод измерения: Уплотненная гранулированная засыпка измеряется на месте после уплотнения методом средней конечной площади.
14.02.05 — Основание для оплаты: Эта работа будет оплачена по договорной цене за кубический ярд (кубический метр) для «уплотненной гранулированной насыпи» на месте, в которую входят все материалы, оборудование, инструменты и связанный с этим труд.
Стоимость воды и работ, связанных с лужением, добавками и защитными материалами, должна быть включена в цену за единицу контракта за кубический ярд (кубический метр) для «уплотненного гранулированного наполнителя».
Платежная единица Платежная единица
(куб. м)
РАЗДЕЛ 2.16
ЗАПОЛНЕНИЕ ПРОНИЦАЕМЫХ КОНСТРУКЦИЙ
2.16.01—Описание: Обратная засыпка водопроницаемых конструкций должна включать в себя укладку, укладку и уплотнение водопроницаемого материала, примыкающего к конструкциям.
2.16.02—Материалы: Засыпка водопроницаемой конструкции должна соответствовать требованиям статьи М.02.05.
2.16.03 — Методы строительства: Обратная засыпка водопроницаемой конструкции должна располагаться рядом с опорами, подпорными стенками, коробчатыми водопропускными трубами и в других местах, как это требуется. Он должен располагаться над плоскостью, идущей с уклоном 2 к 1 от верхнего края фундамента до вершины насыпи, или как показано на планах. Если поверхность ненарушенного материала находится выше или ниже этой плоскости откоса, количество обратной засыпки водопроницаемой конструкции должно быть соответственно уменьшено или увеличено по указанию Инженера.
При отсыпке за устоями, подпорными стенами, коробчатыми водопропускными трубами или другими конструкциями засыпку укладывают на ненарушенный материал или на уплотненные насыпи, длина которых в направлении, перпендикулярном устою или водопропускной трубе, не менее чем в два раза превышает высоту конструкции, на которую наносится заливка.
Откос насыпи, на которой должна быть уложена засыпка водопроницаемой конструкции, должен быть глубоко вспахан или разрезан на ступени до и во время укладки засыпки водопроницаемой конструкции, чтобы оба типа материала были тщательно скреплены и уплотнены.
Каждый слой водопроницаемой конструкции обратной засыпки должен быть нанесен на толщину, не превышающую 6 дюймов (150 миллиметров) в глубину после уплотнения, и должен быть тщательно уплотнен в соответствии с указаниями инженера с использованием приводных катков или другого моторизованного транспортного оборудования, трамбовка механическими трамбовками или вибраторами, либо пневматическими трамбовками. Любое оборудование, не предназначенное в основном для целей уплотнения, и оборудование, не находящееся в надлежащем рабочем состоянии во всех отношениях, не должно использоваться в зоне, описанной выше.
Особое внимание следует уделить уплотнению в местах вблизи стен, недоступных для автотранспортных средств. В пределах 3 футов (1 метра) от тыльной поверхности стен и на большем расстоянии в угловых точках стен каждый слой засыпки водопроницаемой конструкции должен быть уплотнен механическими трамбовками, вибраторами или пневматическими трамбовками.
Сухая плотность каждого слоя засыпки водопроницаемых конструкций, образованного из щебня или щебня, щебня или щебня из гравия или рекуперированного разного заполнителя, не содержащего асфальтобетон, должна иметь сухую плотность после уплотнения, составляющую не менее 100% сухой плотности для этот материал при испытании в соответствии с AASHTO T180, метод D. Если слой, образованный из регенерированного разного заполнителя, содержащего битумный бетон, укладывается в качестве обратной засыпки водопроницаемой конструкции, плотность этого слоя во влажном состоянии после уплотнения должна быть не менее 100 процентов плотности во влажном состоянии. для этого материала при испытании в соответствии с AASHTO T180, метод D.
В этом испытании материал, оставшийся на сите 3/4 дюйма (19 мм), должен быть заменен материалом, оставшимся на сите № 4 (4,75 мм), как указано в качестве опции в технических условиях для этого испытания. .
Каждый слой засыпки водопроницаемой конструкции должен быть уплотнен при оптимальной влажности. Последующий слой не должен укладываться до тех пор, пока не будет достигнуто указанное уплотнение для предыдущего слоя.
Если установлены дренажные отверстия, вокруг входного конца каждого дренажного отверстия должен быть размещен камень в мешках, чтобы предотвратить попадание проницаемого материала в дренажное отверстие.
2.16.04 – Метод измерения: Линии оплаты засыпки проницаемых сооружений должны совпадать с границами уплотненной засыпки проницаемых сооружений, фактически уложенной и заказанной Инженером.
16.02.05 — Основание для оплаты: Обратная засыпка водопроницаемой конструкции оплачивается по договорной цене за единицу за кубический ярд (кубический метр) «Засыпки водопроницаемой конструкции», выполненной на месте.
Пункт оплаты Платежная единица
Обратная засыпка проницаемой конструкции c.y. (куб. м)
РАЗДЕЛ 2.
18
ТЮКИ ДЛЯ КОНТРОЛЯ ОСАЖДЕНИЯ
2.18.01—Описание: Эта работа должна состоять из предоставления, размещения, обслуживания и удаления тюков сена для контроля оседания, как показано на планах или по указанию Инженера. Техническое обслуживание должно включать очистку от накопившегося осадка.
2.18.02—Материалы: Тюки должны быть изготовлены из сена с минимальным весом 40 фунтов (минимальный вес 18 кг) и максимальным весом 120 фунтов (максимальный вес 54 кг). Деревянные колья должны иметь номинальный размер не менее 1 дюйма x 1 дюйм (25 миллиметров x 25 миллиметров) и длину не менее 3 футов (1,0 метра).
2.18.03 — Методы строительства: Кипы должны размещаться Подрядчиком в местах, указанных на планах или по указанию Инженера. Они должны располагаться вдоль так, чтобы концы соседних тюков плотно упирались друг в друга. Все тюки должны быть установлены так, чтобы крепления были ориентированы по бокам, а не по верху и низу. Тюки должны быть закопаны на 4 дюйма (100 миллиметров) и засыпаны, при этом засыпанный грунт должен быть направлен к потенциальному источнику ила.
Они должны удерживаться на месте двумя деревянными кольями в каждом тюке, а в промежутки между тюками вставлять свободную солому. Тюки должны обслуживаться или заменяться до тех пор, пока они больше не будут необходимы для предполагаемой цели или пока Инженер не прикажет удалить их. Очистка от скопившегося осадка должна быть завершена, когда половина первоначальной высоты установленных тюков заполнится осадком или по указанию Инженера.
2.18.04—Метод измерения: Оплата этой работы будет измеряться фактическим количеством погонных футов (метров) установленных и принятых «тюков для контроля осаждения». Измерение должно производиться по средней линии тюков. Замена тюков не подлежит оплате.
18.02.05 — Основание для оплаты: Оплата за эту работу будет производиться по контрактной цене за единицу погонного фута (метра) для «тюков для контроля осаждения», в стоимость которых должны входить все материалы, оборудование, инструменты и труд, связанный с размещением, обслуживанием, заменой, удалением и утилизацией тюков и излишков материала.
Плата за очистку от накопившегося осадка не взимается.
ПЛАТА ПУТНАЯ ЕДИНИЦА
Управление седиментацией Крелы Л.Ф. (м)
РАЗДЕЛ 2.19
СИСТЕМА КОНТРОЛЯ НАСАДОВ
2.19.01—Описание: Эта работа должна состоять из поставки, размещения, технического обслуживания и демонтажа систем контроля наносов, как показано на планах или по указанию Инженера. Техническое обслуживание должно включать очистку от накопившегося осадка.
2.19.02 — Материалы: тюков сена должны соответствовать статье 2.18.02. Геотекстиль должен соответствовать разделу 7.55 и M.08.
2.19.03 — Методы строительства: Системы контроля отложений должны быть установлены Подрядчиком в местах, указанных на планах или по указанию Инженера. При использовании тюков сена они должны быть установлены, как указано в статье 2.18.03. Системы контроля отложений из геотекстиля могут состоять либо из сборного геотекстильного ограждения, либо из геотекстильного ограждения, собираемого Подрядчиком на месте.
Системы контроля осаждения геотекстиля должны быть установлены таким образом, чтобы нижние 6 дюймов (150 миллиметров) ткани были закопаны либо путем выкапывания траншей, либо путем укладки 6-дюймового (150-миллиметрового) участка горизонтально на землю и закапывания путем подъема грунта до контрольный забор. Все геотекстильные ограждения должны иметь открытую высоту не менее 30 дюймов (760 миллиметров) при установке с наклоном не менее 2 градусов и не более 20 градусов в сторону потенциального источника ила. Стойки из твердой древесины должны иметь минимальный размер поперечного сечения не менее 1,5 дюйма x 1,5 дюйма (38 миллиметров x 38 миллиметров) и минимальную длину 42 дюйма (1,1 метра). Стальные столбы должны иметь вес не менее 0,5 фунта на погонный фут (0,75 кг на метр) и минимальную длину 48 дюймов (1,2 метра). Расстояние между столбами не должно превышать 10 футов (3 метра), и все столбы должны быть вбиты в землю минимум на 12 дюймов (304 миллиметра). Когда необходимы соединения между секциями геотекстильных систем контроля осаждения, геотекстиль должен соединяться вместе только на опорной стойке с минимальным нахлестом в 6 дюймов (150 мм) и надежно герметизироваться.
Подрядчик может использовать щетку в качестве подложки для геотекстиля, укладывая щетку на высоту от 2 до 3 футов (от 600 до 900 миллиметров), а затем прикрепляя геотекстиль к щетке и закапывая нижнюю часть геотекстиля на 6 дюймов (150 миллиметров) в качестве в предыдущем методе забора.
Установки должны обслуживаться или заменяться до тех пор, пока они больше не будут необходимы для предполагаемой цели или пока Инженер не прикажет их удалить. Очистку от скопившихся отложений следует выполнять, когда половина первоначальной высоты системы контроля отложений в том виде, в каком она установлена, заполняется отложениями или по указанию Инженера.
Системы ограждений из геотекстиля будут полностью удалены из проекта по завершении проекта, если только инженер не разрешит оставить их на месте.
Системам тюков сена разрешается оставаться в подошве склона, если Инженер не распорядится об их удалении.
Если конкретный тип системы контроля отложений не указан на планах или не указан Инженером, тип системы остается на усмотрение Подрядчика.
