Обратная засыпка пазух фундамента
← Вернуться к списку статей
По требованиям пункта 4.25 ВСН 29-85 ширина засыпаемых песком (непучинистым грунтом – крупным и средним песком, щебнем, гравием) пазух вокруг ленточного фундамента определяется в зависимости от глубины промерзания грунтов и от их дренажных свойств. В грунте обратной засыпки в пределах 60 см от стены дома не должно быть твердых включений размером более 250 мм. При условии хорошей дренированности грунта, или при устройстве кольцевого дренажа, и при глубине промерзания грунтов до 1 м ширина пазухи может составлять всего 0,2 м. При глубинах промерзания грунта от 1 до 1,5 м минимально допустимая ширина пазухи составляет не менее 0,3 м. На грунтах с глубиной промерзания от 1,5 до 2,5 м пазуху желательно засыпать на ширину не менее 0,5 м. Глубина засыпки пазух в данном случае принимается не менее 3/4 глубины заложения фундамента, считая от планировочной отметки.
При плохой дренированности грунта и невозможности отвода воды из непучинистого грунта, засыпку пазух можно рекомендовать на ширину, равную на уровне подошвы фундамента 0,25-0,5 м.
От основания фундамента ширина засыпки пазухи должна увеличиваться и на уровне поверхности земли (планировочной отметки) быть равной глубине промерзания грунта.
Рекомендуется производить засыпку пазухи только не мерзлым грунтом, слоями толщиной не более 20 см, с тщательным трамбованием каждого слоя в отдельности. При выполнении работ по обратной засыпке пазух и котлованов следует предусмотреть меры, позволяющие избежать повреждения дренажных труб, стен подвалов и нанесенных на них теплоизоляционных, влагоизоляционных, гидроизоляционных и пароизоляционных слоев. Использовать при засыпке пазух в одном слое грунты разных типов не допускается, если это не предусмотрено проектом [пункт 4.2 СНиП 3.02.01-87]. В пределах обратной засыпки твердые включения, должны быть равномерно распределены в отсыпаемом грунте и расположены не ближе 0,2 м от фундамента. Пазуха, засыпанная непучинистым грунтом, должна быть обязательно укрыта поверхностной водонепроницаемой отмосткой (жесткой или мягкой с гидроизоляцией) для отвода осадков, поступающих с кровли.
Размеры засыпаемых пазух на плохо дренированных грунтах или при невозможности водоотвода
В обычных условиях при наличии дренажа пазухи в грунте засыпаются крупным или средним песком (в смеси с керамзитом фракции 10-20 или без него), щебнем, гравием. Засыпка пазух непучинистым грунтом и его уплотнение должны выполняться с обеспечением сохранности гидроизоляции фундамента и подземных коммуникаций (кабелей, трубопроводов). Работы по засыпке пазух следует производить сразу после устройства гидроизоляции и утепления фундамента. Не допускается оставлять открытыми пазухи длительное время. Засыпку пазух рекомендуется доводить до отметок, гарантирующих надежный отвод поверхностных вод. В зимних условиях грунт для засыпки пазух должен быть талым.
Засыпанный песок требуется уплотнить [пункт 6.4 ВСН 29-85]. После окончания работ по устройству фундаментов следует незамедлительно закончить вокруг здания планировку с обеспечением стока атмосферных вод от здания и устройством отмосток.
Не допускается оставлять мелкозаглубленные (незаглубленные) фундаменты незагруженными на зимний период. Если это условие по каким-либо обстоятельствам оказывается невыполнимым, вокруг фундаментов следует устраивать временно теплоизоляционные покрытия из опилок, шлака, керамзита, шлаковаты, соломы и других материалов, предохраняющих грунт от промерзания.
Запрещается устраивать мелкозаглубленные фундаменты на промерзшем основании. В зимнее время допускается устраивать ленточные фундаменты только при условии глубокого залегания грунтовых вод с предварительным оттаиванием мерзлого грунта и обязательной засыпкой пазух непучинистым материалом. Поверх засыпки устраивается кольцевое утепление грунта и мягкая (щебень, керамзит, грунт) или жесткая (мощение, отливка) отмостка.
Запрос на встречу
Обратная засыпка фундамента – как выполнить правильно
Обратная засыпка фундамента землей – эта технологическая операция, обязательная для объектов, фундамент которых устанавливался в траншее или котловане.
Существует специальная технология выполнения работ по засыпке пазух фундамента, которая регламентируется нормами СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты». Как правильно засыпать фундамент построенного дома, какие бывают виды засыпки – постараемся разобраться в этой статье.
Засыпка ленточного фундамента: как сделать правильно
Обратная засыпка – сложный и трудоемкий процесс, который следует выполнять с особой тщательностью. Технология заполнения пазух при выполнении обратной засыпки должна быть максимально соблюдена – это касается сроков начала процесса; выбора грунтовой смеси для работ, правильного выполнения трамбования грунта и прочих аспектов.
Сроки начала работ по обратной засыпке пазух
После заливки ленточного фундамента дома нельзя продолжать работы по утеплению, облицовке, необходимо дождаться, пока фундаментное основание наберет проектную прочность. Для набора прочности фундаментная конструкция должна отстояться не менее 28 дней, только после этого можно продолжать работы по строительству дома.
Фундамент с обратной засыпкой
Существующая технология устройства ленточного фундамента дома не разрешает демонтаж опалубки ранее, чем через 14 дней после завершения бетонирования опорных элементов основания, но даже после снятия опалубочных щитов, проводить засыпку фундамента не разрешается.
Если на строящемся объекте предусмотрено устраивать цоколь, работы по возведению цокольного этажа требуется полностью закончить до начала обратной засыпки пазух фундамента.
Заполнение грунтом пазух фундаментов производится после выполнения комплекса монтажных работ по укладке плит перекрытий и гидроизоляционных работ.
Грунт для засыпки: требования к материалу
Приступая к работам по обратному заполнению пазух ленточного фундамента, стоит использовать природный грунт, который извлекался при копке траншей или котлована. Эту землю складируют в кучах недалеко от строительной площадки, чтобы применить в качестве засыпки фундамента. По СНиП требуется, чтобы грунт, предназначенный для засыпки пазух ленточного фундамента, имел одинаковую структуру и влажность с почвой на строительной площадке.
Использование для подсыпки фундамента дома ранее выбранного из траншей грунта, позволяет значительно сэкономить средства на вывоз грунта со строительной площадки. Использование песчаных смесей или гравия для проведения работ по заполнению пазух не рекомендуется, но существует одно исключение – очень узкие щели разрешается заполнять гравийно-песчаной смесью, а не землей.
Обратная засыпка песком
Если обратная засыпка пазух траншей (котлована) все же производится песчаной смесью, требуется проверить коэффициент уплотнения, который должен приближаться по значению к коэффициенту уплотнения природного грунта на участке застройки в естественном состоянии.
Очень важно помнить, что не допускается применять для обратной засыпки почвы, содержащие чернозем, и верхний плодородный слой.
Почему важна влажность грунта
Влажность почвы – это основной показатель, который оказывает огромное влияние на качество выполненной обратной засыпки стенок траншей или котлована.
Ранее вынутый из котлована грунт, который складируется недалеко от строительной площадки, может изменить свою влажность. Это происходит от впитывания влаги атмосферных осадков (дождевая вода, туман, росы) или выветривания.
Почва естественной влажности
Для подсыпки допускается использовать почву естественной влажности, поэтому пересохший или водонаполненный грунт следует дополнительно подготовить для работы. Тяжелые и сухие грунты предварительно размачивают, но не обыкновенной водой.
Для проведения процедуры размачивания грунта готовят специальное цементное молочко, затворяя воду небольшой порцией портландцемента.
Влажность грунта должна составлять от 12% (тонкие пески, глинистые породы) до 20% (тяжелые почвы). Если показатели влажности грунта выше этих значений, почву предварительно подсушивают, равномерно перемешивая несколько раз.
Как правильно выполнить подсыпку
Подсыпка грунта производится по периметру всего фундаментного пояса дома, подготовленным грунтом определенной влажности заполняется свободное пространство между фундаментом и стенками траншеи (котлована) внутри и снаружи фундаментных конструкций.
Подсыпки земли выполняется по наружному и внутреннему периметру дома, при этом толщина слоя не должна превышать высоты 30-50 см. Засыпанный слой грунта проливается цементным молочком и утрамбовывается. Работы ведутся одновременно внутри и снаружи. Пазухи котлована заполняются грунтом послойно, каждый слой проливается раствором цементного молочка.
Послойное трамбование песка
В доме предусматривается устройство цоколя, подвала или подземного технического этажа? В этом случае разрешается не выполнять внутреннюю засыпку фундамента дома, или выполнить частичное заполнение пазух землей.
Глубина внутренней засыпки напрямую зависит от типа фундамента и возведенного ростверка. В ленточном фундаменте высота обратной засыпки внутри периметра здания ограничивается уровнем продухов, либо выполняется на высоту цокольного перекрытия.
Для столбчатых и свайных фундаментов пазухи котлована или траншеи засыпаются внутри на всю высоту. Для дома предусмотрен высокий цоколь? Тогда внутри проводится дополнительная обсыпка конструкций с уклоном от внутренней стены основания.
Верхний слой почвенной засыпки в утрамбованном состоянии должен достигать уровня отмостки.
Засыпка габаритных пазух котлована внутри и снаружи может выполняться с помощью специальной землеройной техники. При механической засыпке пазух особое внимание следует обратить на послойное трамбование грунта. Плохо утрамбованная засыпка грозит проседанием грунта по всему периметру фундаментного пояса дома. Посмотрите видео, как выбрать материал для засыпки и произвести ее при строительстве.
Почему важно соблюдать технологию работ?
Соблюдение технологии при выполнении обратной засыпки пазух гарантирует прочность и долговечность всего построенного здания:
- Грунт, засыпанный в пазухи без обязательного трамбования, после первой зимовки даст значительную осадку, что чревато провалами пояса отмостки.
- Приготовленный для засыпки траншей грунт следует тщательно проверить на наличие острых металлических предметов, которые при выполнении трамбования способны повредить слой гидроизоляционных материалов.
- Известковые и органические включения недопустимы в грунте – быстро перегнивая, они оставляют после себя значительные пустые раковины, что вызывает неравномерное проседание пояса отмостки и ее разрушение.
Защитная функция отмостки состоит в том, чтобы защищать стены здания и его фундаментные конструкции от воздействия влаги. Если отмостка просядет, она не сможет в полной мере обеспечивать защиту возведенного здания, это может привести к разрушению здания.
курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.
«Мне нравится широта ваших курсов HVAC; не только экологические курсы или курсы по энергосбережению
.»
Рассел Бейли, ЧП
Нью-Йорк
«Это укрепило мои текущие знания и научило меня нескольким новым вещам, кроме того
познакомив меня с новыми источниками
информации».
Стивен Дедак, ЧП
Нью-Джерси
«Материал был очень информативным и организованным. Я многому научился, и они
очень быстро отвечали на вопросы.
Это было на высшем уровне. Буду использовать
снова. Спасибо».
Блэр Хейуорд, P.E.0003 «Веб-сайт прост в использовании. Хорошо организован. Я действительно буду пользоваться вашими услугами снова.
Я передам название вашей компании
другим сотрудникам.»
Рой Пфлейдерер, ЧП
Нью-Йорк
«Справочный материал был превосходным, и курс был очень информативным, особенно потому, что я думал, что уже знаком
с деталями Канзас
Авария в City Hyatt.»
Майкл Морган, ЧП
Техас
«Мне очень нравится ваша бизнес-модель. Мне нравится, что я могу просмотреть текст перед покупкой.
Я обнаружил, что класс
Информативный и полезный
в моей работе. »
Уильям Сенкевич, P.E.
Флорида
информативный. Вы
— лучшее, что я обнаружил. «
Рассел Смит, P.E.
Пенсильвания
Я считаю, что подход упрощает для рабочего инженера.
материала». На самом деле
человек изучает больше
от неудач ».
Джон Скондры, P.E.
Пеннсильвания
«. Курс.
способ обучения. «
Jack Lundberg, P.E.
Висконсин
» Я очень увлекаюсь тем, как вы представляете курсы; т. е. позволяя
Студент, чтобы рассмотреть курс
Материал перед оплатой и
курсы. Я, конечно, многому научился и
получил огромное удовольствие».
0002 «Я очень доволен предлагаемыми курсами, качеством содержания материалов и простотой поиска
онлайн-курсов
.»
Уильям Валериоти, ЧП
Техас
«Этот материал во многом оправдал мои ожидания. Курс был прост для изучения. Фотографии в основном давали хорошее представление о
обсуждаемых темах.»
Майкл Райан, ЧП
Пенсильвания
«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»
Джеральд Нотт, П.Е.
Нью-Джерси
«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это было
информативно, выгодно и экономично.
Я бы очень рекомендовал его
всем инженерам. «
Джеймс Шурелл, P.E.
Огайо
Я ценю вопросы« Реальный мир ».
, и
не основаны на каком-то неясном разделе
законов, которые не применяются
к «нормальной практике».0005
Марк Каноник, ЧП
Нью-Йорк
«Большой опыт! Я многому научился, чтобы вернуться к своему медицинскому устройству
организации».
Иван Харлан, ЧП
Теннесси
«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий».
Юджин Бойл, ЧП
Калифорния
«Это было очень приятное впечатление. Тема была интересной и хорошо представленной,
, а онлайн -формат был очень
и простым в
. Спасибо.»
Патрисия Адамс, ЧП
Канзас
«Отличный способ добиться соответствия непрерывному обучению физкультуры в рамках временных ограничений лицензиата».
Джозеф Фриссора, ЧП
Нью-Джерси
«Должен признаться, я действительно многому научился. Это помогает иметь
обзор текстового материала. предоставлены
фактические случаи».
Жаклин Брукс, ЧП
Флорида
«Общие ошибки ADA в проектировании объектов очень полезны. Проверка
потребовало исследования в
Документ Но Ответы были
. Проще говоря.».
Гарольд Катлер, ЧП
Массачусетс
«Это было эффективное использование моего времени. Спасибо за разнообразие выбора
в инженерии дорожного движения, который мне нужен
, чтобы выполнить требования
Сертификация PTOE ». способ заработать CEU для моих требований PG в штате Делавэр. До сих пор все курсы, которые я посещал, были отличными.
Надеюсь увидеть больше 40%
с дисконтированными курсами ».
Кристина Николас, P.E.
New York
» только что завершены. дополнительные
курсы. Процесс прост, и
намного эффективнее, чем
необходимость путешествовать.0004
Айдахо
«Услуги, предоставляемые CEDengineering, очень полезны для инженеров-профессионалов
для получения единиц PDH
в любое время. Очень удобно.»
Пол Абелла, ЧП
Аризона
«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много
времени, чтобы исследовать, куда
получить мои кредиты от.»
Кристен Фаррелл, ЧП
Висконсин
2 90 «Это было очень познавательно.
Легко для понимания с иллюстрациями
и графиками; определенно облегчает
усвоение всех
теорий.»
Виктор Окампо, P.Eng.
Альберта, Канада
«Хороший обзор принципов полупроводников. Мне понравилось проходить курс по телефону
My Wope The Chape во время моего Morning
Subway Commute 9000
. .»
Клиффорд Гринблатт, ЧП
Мэриленд
«Просто найти интересные курсы, скачать документы и получить
викторина. Я буду Emong Рекомендовать
You To Every PE, нуждающийся в
CE. тем во многих областях техники».0004
«У меня перепроизводили вещи, которые я забыл. Я также рад выиграть финансово
на Ваше промо-электронное письмо , которая
на 40%.
»
Conrado Casem, P.E.
Теннесси
«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»
Чарльз Флейшер, П.Е.
Нью-Йорк
«Это был хороший тест, и я фактически проверил, что я прочитал кодексы профессиональной этики
и правила Нью-Мексико
».
Брун Гильберт, Ч.П.
Калифорния
«Мне очень понравились занятия. Они стоили времени и усилий.»
Дэвид Рейнольдс, ЧП
Канзас
«Очень доволен качеством тестовых документов. Будет использовать CEDengineerng
, когда потребуется дополнительная сертификация
.»
Томас Каппеллин, ЧП
Иллинойс
«У меня истек срок действия курса, но вы все равно выполнили обязательство и поставили
Me, за что я заплатил — много
! » для инженера».
0004
Хорошо расположено. «
Глен Шварц, P.E.
Нью -Джерси
Вопросы были подходящими для уроков, а материал урока —
.
для дизайна дерева.»
Брайан Адамс, ЧП
Миннесота
0004
Роберт Велнер, ЧП
Нью -Йорк
«У меня был большой опыт, когда я получил прибрежное строительство — проектирование
Building и
High Рекомендуется его.»
Денис Солано, ЧП
Флорида
«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень
хорошо подготовлено. Мне нравится возможность загрузить учебный материал до
Обзор везде и
всякий раз, когда ».
Сохраняйте широкий выбор тем на выбор».
Уильям Бараттино, ЧП
Вирджиния
«Процесс прямой, никакой чепухи. Хороший опыт.»
Тайрон Бааш, ЧП
Иллинойс
«Вопросы на экзамене были наводящими и демонстрировали понимание
материала. Тщательный
и всеобъемлющий. моя линия
работы. Я обязательно воспользуюсь этим сайтом снова.»
Анджела Уотсон, ЧП
Монтана
«Простота в исполнении. Никакой путаницы при подходе к сдаче теста или записи сертификата.»
Кеннет Пейдж, ЧП
Мэриленд
«Это был отличный источник информации о нагревании воды с помощью солнечной энергии.
Луан Мане, ЧП
Conneticut
«Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем
вернуться, чтобы пройти тест.
»
Алекс Млсна, ЧП
Индиана
«Я оценил количество информации, предоставленной для класса. Я знаю
Это вся информация, которую я могу
Использование в реальных жизненных ситуациях. «
Натали Дриндер, P.E.
South Dakota
курс.»0004
«веб -сайт прост в использовании, вы можете загрузить материал для изучения, затем вернуться
и пройти тест. .»
Майкл Гладд, ЧП
Грузия
«Спасибо за хорошие курсы на протяжении многих лет.»
Деннис Фундзак, ЧП
Огайо
«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать сертификат PDH
. Спасибо, что сделали этот процесс простым.
»
Фред Шайбе, ЧП
Висконсин
«Положительный опыт. Быстро нашел курс, который соответствует моим потребностям, и закончил
PDH за один час за
Один час. «
Стив Торкильдсон, P.E.
Южная Каролина
» Мне нравилось загрузить документы для рассмотрения контента
и Sutabke Doblobabit.
наличие для оплаты
материалов.»
Richard Wymelenberg, P.E.0005
«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.»
Дуглас Стаффорд, ЧП
Техас
«Всегда есть место для улучшения, но я не могу придумать ничего в вашем
процессе, который нуждается в
улучшении.»
Томас Сталкап, ЧП
Арканзас
«Мне очень нравится удобство прохождения онлайн-викторины и немедленного получения сертификата
.
»
Марлен Делани, ЧП
Иллинойс
«Обучающие модули CEDengineering — это очень удобный способ доступа к информации по
многим различным техническим областям
3 за пределами
40003 Специализация самого Без
. наш веб-сайт. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрыть.
Редактировать эту статью
Последняя редакция 29 июня 2022
См.
вся история
|
Обратная засыпка — это процесс повторного использования или замены грунта, удаленного во время раскопок фундаментов, опорных плит или других земляных работ для поддержки и укрепления конструкции.
Он защищает фундаменты и является частью основания плит, проезжей части, пешеходных дорожек и других элементов фундамента.
Обратная засыпка может состоять из того же грунта, который был удален во время раскопок, или может быть смесью привезенного грунта, горных пород и камней в зависимости от структурных требований. Необходимость обратной засыпки будет установлена в ходе наземных изысканий, которые также будут использованы инженерами для разработки проекта. Обратная засыпка измеряется в м3.
В процессе раскопок вынутый грунт откладывается для последующего использования. После завершения фундамента или других бетонных работ ранее отложенный грунт используется для обратной засыпки фундамента или других структурных участков. Излишки почвы могут быть вывезены с участка или отложены для использования в других частях проекта на более позднем этапе. Когда выкопанные материалы откладываются для последующего использования, их следует защищать от непогоды.
Вынутый материал следует складировать в соответствии с классом или типом материала.
Параметры участка, тип грунта и конструкция определяют, возможна ли обратная засыпка выкопанным материалом. Например, некоторые участки могут быть настолько ограничены, что накопление запасов нецелесообразно.
Структурные требования для каждого проекта и ситуации будут уникальными, и может потребоваться использование усиленного материала для обратной засыпки . Ограничения участка также могут быть фактором в требовании использовать привозную почву.
Материалы для обратной засыпки обычно можно классифицировать как:
- Крупнозернистые почвы – гравийные и песчаные почвы от глины до гравия.
- Мелкозернистые грунты с низкой и средней пластичностью – неорганические глины с низкой и средней пластичностью, неорганические илы и очень мелкие пески с низкой пластичностью.
- Горная порода – пригодность в зависимости от твердости и градации. Твердая порода может быть указана для дробления.
- Сланец – камнеподобный материал, разрушающийся при уплотнении.
- Маргинальные материалы — в том числе мелкозернистые грунты высокой пластичности и расширяющиеся глины.
- Товарные побочные продукты — шлак печи или летучая зола.
Твердая порода может быть указана для дробления.Материал обратной засыпки должен быть однородным, соответствовать требуемым характеристикам, не содержать органических веществ и карманов. Инженер должен посетить объект, чтобы убедиться, что используется только подходящий материал для обратной засыпки.
Каждый проект будет иметь уникальный указанный метод обратной засыпки . Это будет установлено инженерами проекта и описано в соответствующих спецификациях и чертежах. Для каждого элемента фундамента проекта будут разные методологии; требования к обратной засыпке опорных плит, несущих грунт, будут отличаться от требований к обратной засыпке траншей.

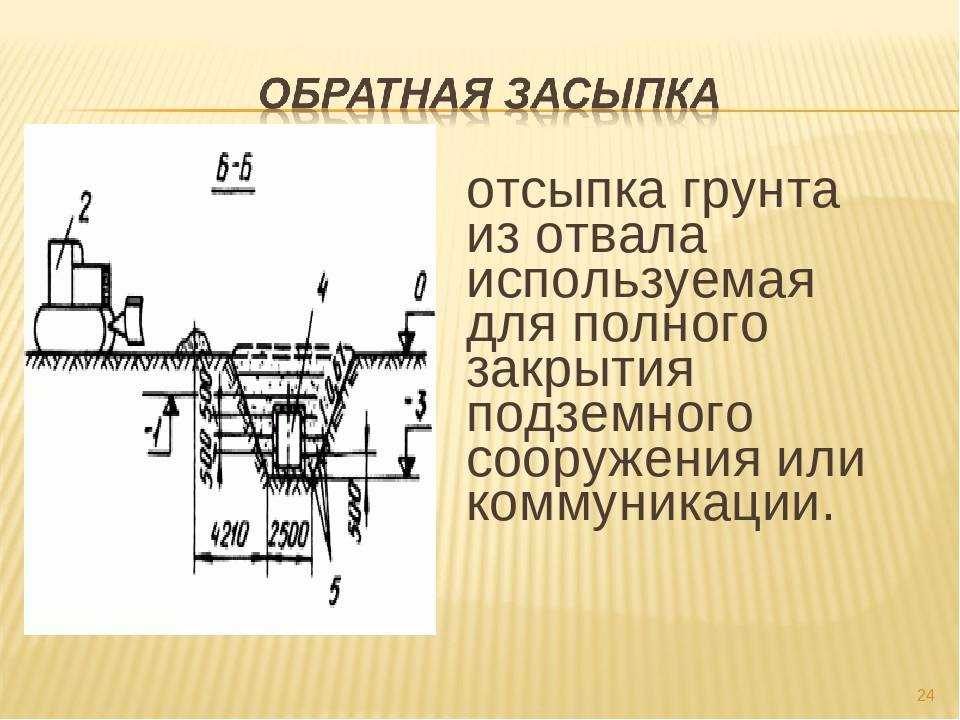

Как правило, обратная засыпка будет производиться послойно после того, как выкопанные участки будут утрамбованы и очищены от мусора.
