Расчёт арматуры, рассчитать арматуру, таблица расчёта арматуры -Статьи

Армирование фундамента

Посредством несущей способности почвы и расчетных нагрузок определяется размер и тип фундамента.

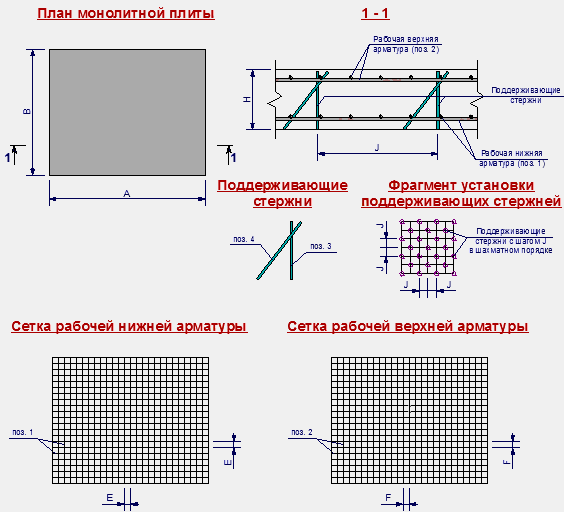

Расчет арматуры для выполнения армирования плитного фундамента

Для данных целей оптимально использовать арматуру, имеющую ребристую поверхность. Поэтому идеально подойдет арматура класса А3, диаметр которой составляет свыше 10 мм. Как показывает практика, чем больше будет диаметр арматуры, тем крепче фундаментальная основа. Толщина прутка в первую очередь зависит от типа почвы и веса жилого строения. Когда грунт достаточно плотный, то фундамент будет деформироваться значительно меньше.

Чем тяжелее возведенный дом, тем соответственно будет больше нагрузка на фундамент, поэтому при возведении основы важно учитывать каждую специфичную деталь, чтобы в итоге фундаментная основа была прочной и устойчивой к небольшим земным подвижкам.

Если Вы возводите каркасный, деревянный либо щитовой дом на почве, которая отличается хорошей несущей способностью, то специалисты рекомендуют применять арматуру диаметром также 10 мм. Когда строится тяжелый дом на плитном фундаменте, то задействуются арматурные прутья, диаметр которых составляет от 14 до 16 мм.

На практике арматурный каркас выполняется с шагом сетки в 20см. Жилой дом, размером 8м х 10м необходимо уложить:

(8/0,2+1) + (10/0,2+1) = 41 (прутки по 6 м) + 51 (прутки по 10 м) = 92 прутка.

Плитный фундамент состоит из 2-х поясов армирования:

1. Верхний.

2. Нижний.

Именно по этой причине общее количество прутков удваивается. Соответственно получается:

92*2 = 184 прутка, в том числе 82 прутка по 6м и 102 прутка по 10м.

Итого: 82*6+102*10 = 1 512м арматуры.

Верхняя сетка соединяется с нижней. Такое соединение должно быть выполнено в каждом пересечении продольных прутков арматуры с поперечными. Количество соединений составит:

41*51 = 2 091 шт.

При толщине плиты в 20см. расстояние каркаса до поверхности плиты составит 5см. Для соединения необходимы арматурные прутки, длина которых равна 20-5-5 = 10см. либо 0,1м. Итоговая длина прутков для соединения:

2 091*0,1 = 209,10 м.

Общее количество арматуры на плитный фундамент составляет:

1 512+209,10 = 1 721,10 м.

Расчет необходимого количества вязальной проволоки

При каждом пересечении прутков будет 2 вязки арматуры:

соединение продольного прутка с поперечным;
вторая вязка с вертикальным прутком.

Количество соединений в верхнем поясе:

41*51 = 2 091шт.

В нижнем поясе будет аналогичное количество соединений.

Итоговый показатель соединений составит:

2 091*2 = 4 182шт.

Для каждой вязки арматуры понадобится вязальная проволока, которая будет сложена вдвое и иметь длину 15см. либо 30см. чистой длины.

Итоговое количество вязальной проволоки равняется числу соединений, которое умножается на число вязок, в каждом соединении умноженное на длину проволоки на одну вязку:

4 182*2*0,3 = 2 509,20

Расчет требуемого количества арматуры с целью проведения армирования ленточного фундамента

На практике плитный фундамент подвержен большему изгибу нежели ленточный. По этой причине при возведении ленточного фундамента применяется арматура меньшего диаметра. Если строится малоэтажный дом, то оптимально применять арматурные прутья, диаметр которых составляет от 10 до 12мм, иногда этот показатель равен 14мм.

При армировании ленточного фундамента применяются 2 пояса: продольные прутья арматуры укладываются на расстоянии 5см. от поверхности фундамента в его нижней и верхней части. Данное действие выполняется независимо от высоты ленточного основания. Так как продольные прутки несут всю нагрузку, оказываемую на фундамент, рационально использовать ребристую арматуру класса А3.

Вертикальные и поперечные прутки армирующего класса ленточного фундамента несут значительно меньшую нагрузку, поэтому лучше применять гладкую арматуру класса А1. Если ширина ленточного фундамента составляет 40см., то достаточно воспользоваться 4-мя продольными прутками, соответственно 2 снизу и 2 сверху. Когда ситуация предполагает строительство дома на подвижном грунте, либо при условии большей ширины фундамента, правильно применить 3-4 продольных прутка в каждом поясе.

Длина ленточного фундамента жилого дома 8м*10м с 2-мя внутренними стенами будет равняться:

8+10+8+10+8+10 = 54м.

При ширине фундаментного основания в 60см и армировании в 6 продольных ребристых прутьев, их длина составит:

54*6 = 324м.

При ситуации если вертикальные и поперечные прутья устанавливаются с шагом в 0,5м, ширина фундамента – 60см, высота 190см и отступы прутков каркаса по 5см от поверхности основания, то длина гладкой арматуры, диаметром 6мм на каждое соединение составит:

(60-5-5)*2+(190-5-5)*3 = 640см (6,4м)

Итого соединений будет:

48/0,5+1 = 97шт.

Соответственно на них потребуется арматуры:

97*6,4 = 620,80 м.

Каждое из соединений имеет 6 пересечений для вязки арматуры и требует использования 12 кусков вязальной проволоки. Длина проволоки, исходя из расчета на одну связку — составляет 30см. Общий расход такой проволоки на каркас ленточного фундаментного основания:

0,3м*12*97 = 349,20м.

Расчет количества арматуры для столбчатого фундамента

В процессе армирования столбиков фундаментного основания желательно применять арматуру, диаметр которой составляет 10-12мм. Горизонтальные прутья (из гладкой арматуры, диаметр которой равен 6мм) предназначены для связки вертикальных, с целью получения единого каркаса. Вертикальные прутки делаются из ребристой арматуры класса А3.

Чаще всего армирующий каркас столбика выполняется с использованием 2-6 прутков, длиной, которая равна высоте столба. Прутки распределяются равномерно внутри столба. Вертикальные прутья связываются по высоте столба на расстоянии 40-50см. Когда планируется армирование столбика, длиной 2м и диаметром 40см, то можно остановиться на использовании 4-х арматурных прутков, диаметром 12мм, которые будут располагаться друг от друга на расстоянии 20см. Прутья перевязываются гладкой арматурой, диаметр которой составляет 6мм в 4-х местах.

Расход ребристой арматуры на вертикальные прутья 2м*4 = 8м. Расход гладкой арматуры составит 0,2*4*4 = 3,2м. Соответственно, для 48 столбиков необходимо гладкой арматуры в количестве 3,2м*48 = 153,60м, ребристой — 8м*48 = 384м. К 4-м вертикальным пруткам в столбике крепится 4 горизонтальных. Для связки таких прутков понадобится:

0,3м*4*4 = 4,8м вязальной проволоки.

Для всего фундаментного основания, состоящего из 48 столбов необходимо:

4,8м*48 = 230,40 м проволоки.

Расчет и калькулятор арматуры для фундамента от московской компании «АСТИМ

Арматура 6 мм

Арматура А3 В500С Ф6 мм в бухтах0. 22240000

Арматура А3 А500С Ф6 мм в бухтах0.22238500

Арматура А3 А500С Ф6 мм мерная 6 метров0.22238500

Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22243000

Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22243000

Арматура А1 А240 Ф6 мм в бухтах0.22237000

Арматура А1 А240 Ф6 мм мерная 6 метров0.22237500

Арматура Ф8 мм

Арматура А3 В500С Ф8 мм в бухтах0.39539800

Арматура А3 А500С Ф8 мм мерная 6 метров0.39538000

Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0.39542000

Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39542000

Арматура А1 А240 Ф8 мм в бухтах0.39538000

Арматура А1 А240 Ф8 мм мерная 6 метров0.39538500

Арматура 10 мм

Арматура А3 А500С Ф10 мм мерная 6 метров0.61737500

Арматура А3 В500С Ф10 мм0.61739500

Арматура А3 А500 Ф10 мм0. 61733000

Арматура А3 А500С Ф10 мм немерная0.61735000

Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61737500

Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61741000

Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61741000

Арматура А1 А240 Ф10 мм в бухтах0.61739500

Арматура А1 А240 Ф10 мм мерная 6 метров0.61737500

Арматура А1 А240 Ф10 мм мерная 11.7 метров0.61737000

Стальная арматура 12 мм

Арматура А3 В500С Ф12 мм0.88839500

Арматура А3 А500 Ф12 мм0.88832500

Арматура А3 А500С Ф12 мм немерная0.88834500

Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88837000

Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88840500

Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.88840500

Арматура А1 А240 Ф12 мм мерная 11.7 метров0.88839000

Арматура 14 мм

Арматура А3 А500 Ф14 мм1. 2132000

Арматура А3 А500С Ф14 мм немерная1.2134000

Арматура А3 А500С Ф14 мм мерная 11,7 метров1.2136000

Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1.2140000

Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров1.2140000

Арматура А1 А240 Ф14 мм мерная 11,7 метров1.2138500

Арматура 16 мм

Арматура А3 А500 Ф16 мм1.5832000

Арматура А3 А500С Ф16 мм немерная1.5833500

Арматура А3 А500С Ф16 мм мерная 11,7 метров1.5836000

Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1.5840000

Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1.5840000

Арматура А1 А240 Ф16 мм мерная 11,7 метров1.5835800

Арматура 18 мм

Арматура А3 А500С Ф18 мм немерная233500

Арматура А3 А500С Ф18 мм мерная 11,7 метров236000

Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров240000

Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров240000

Арматура А1 А240 Ф18 мм мерная 11,7 метров238500

Арматура 20 мм

Арматура А3 А500С Ф20 мм немерная2. 4733500

Арматура А3 А500С Ф20 мм мерная 11,7 метров2.4736000

Арматура А1 А240 Ф20 мм мерная 11,7 метров2.4738500

Арматура 22 мм

Арматура А3 А500С Ф22 мм немерная2.9833500

Арматура А3 А500С Ф22 мм мерная 11,7 метров2.9836000

Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9840000

Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2.9840000

Арматура 25 мм

Арматура А3 А500С Ф25 мм мерная 11,7 метров3.8536000

Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3.8540000

Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8540000

Арматура 28 мм

Арматура А3 А500С Ф28 мм мерная 11,7 метров4.8336000

Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.8340000

Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров4.8340000

Арматура 32 мм

Арматура А3 А500С Ф32 мм мерная 11,7 метров6. 3136000

Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3140000

Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3140000

Арматура 36 мм

Арматура А3 А500С Ф36 мм мерная 11,7 метров7.9936000

Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7.9940000

Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9940000

Арматура 40 мм

Арматура А3 А500С Ф40 мм мерная 11,7 метров9.8738000

Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.8740000

Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9.8743000

Арматура гладкая А1 А240

Арматура 12 бухта0.88836000

Арматура А1 А240 32мм6.3145000

Арматура А1 А240 28мм4.8343000

Арматура А1 А240 25мм3.8541000

Арматура А1 А240 22мм2.9840000

Арматура А1 А240 Ф20 мм мерная 11,7 метров2. 4738500

Арматура А1 А240 Ф18 мм мерная 11,7 метров238500

Арматура А1 А240 Ф16 мм мерная 11,7 метров1.5835800

Арматура А1 А240 Ф14 мм мерная 11,7 метров1.2138500

Арматура А1 А240 Ф12 мм мерная 11.7 метров0.88839000

Арматура А1 А240 Ф10 мм в бухтах0.61739500

Арматура А1 А240 Ф10 мм мерная 6 метров0.61737500

Арматура А1 А240 Ф10 мм мерная 11.7 метров0.61737000

Арматура А1 А240 Ф8 мм в бухтах0.39538000

Арматура А1 А240 Ф8 мм мерная 6 метров0.39538500

Арматура А1 А240 Ф6 мм в бухтах0.22237000

Арматура А1 А240 Ф6 мм мерная 6 метров0.22237500

Арматура гладкая А1 8 мм

Арматура А1 А240 Ф8 мм в бухтах0.39538000

Арматура А1 А240 Ф8 мм мерная 6 метров0.39538500

Гладкая арматура А1 6 мм (А240)

Арматура А1 А240 Ф6 мм в бухтах0.22237000

Арматура А1 А240 Ф6 мм мерная 6 метров0. 22237500

Арматура гладкая А1 10 мм

Арматура А1 А240 Ф10 мм в бухтах0.61739500

Арматура А1 А240 Ф10 мм мерная 6 метров0.61737500

Арматура А1 А240 Ф10 мм мерная 11.7 метров0.61737000

Стальная арматура А1 12 мм

Арматура 12 бухта0.88836000

Арматура А1 А240 Ф12 мм мерная 11.7 метров0.88839000

Арматура гладкая А1 14 мм

Арматура А1 А240 Ф14 мм мерная 11,7 метров1.2138500

Арматура гладкая А1 16 мм

Арматура А1 А240 Ф16 мм мерная 11,7 метров1.5835800

Арматура гладкая А1 18 мм

Арматура А1 А240 Ф18 мм мерная 11,7 метров238500

Арматура гладкая А1 20 мм

Арматура А1 А240 Ф20 мм мерная 11,7 метров2.4738500

Арматура гладкая А1 22мм

Арматура А1 А240 22мм2. 9840000

Арматура гладкая А1 25мм

Арматура А1 А240 25мм3.8541000

Арматура гладкая А1 28мм

Арматура А1 А240 28мм4.8343000

Арматура гладкая А1 32мм

Арматура А1 А240 32мм6.3145000

Арматура мерная

Арматура А3 А500С Ф10 мм мерная 6 метров0.61737500

Арматура А3 А500С Ф40 мм мерная 11,7 метров9.8738000

Арматура А3 А500С Ф36 мм мерная 11,7 метров7.9936000

Арматура А3 А500С Ф32 мм мерная 11,7 метров6.3136000

Арматура А3 А500С Ф28 мм мерная 11,7 метров4.8336000

Арматура А3 А500С Ф25 мм мерная 11,7 метров3.8536000

Арматура А3 А500С Ф22 мм мерная 11,7 метров2.9836000

Арматура А3 А500С Ф20 мм мерная 11,7 метров2.4736000

Арматура А3 А500С Ф18 мм мерная 11,7 метров236000

Арматура А3 А500С Ф16 мм мерная 11,7 метров1. 5836000

Арматура А3 А500С Ф14 мм мерная 11,7 метров1.2136000

Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88837000

Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61737500

Арматура А3 А500С Ф8 мм мерная 6 метров0.39538000

Арматура А3 А500С Ф6 мм мерная 6 метров0.22238500

Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.8740000

Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7.9940000

Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3140000

Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.8340000

Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3.8540000

Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9840000

Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров2.4740000

Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров240000

Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1.5840000

Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1. 2140000

Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88840500

Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61741000

Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0.39542000

Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22243000

Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9.8743000

Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9940000

Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3140000

Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров4.8340000

Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров1.2140000

Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.88840500

Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61741000

Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39542000

Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22243000

Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8540000

Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2. 9840000

Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров2.4740000

Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров240000

Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1.5840000

Арматура А1 А240 Ф20 мм мерная 11,7 метров2.4738500

Арматура А1 А240 Ф18 мм мерная 11,7 метров238500

Арматура А1 А240 Ф16 мм мерная 11,7 метров1.5835800

Арматура А1 А240 Ф14 мм мерная 11,7 метров1.2138500

Арматура А1 А240 Ф10 мм мерная 6 метров0.61737500

Арматура А1 А240 Ф8 мм мерная 6 метров0.39538500

Арматура 11,7 метров мерная

Арматура А3 А500С Ф40 мм мерная 11,7 метров9.8738000

Арматура А3 А500С Ф36 мм мерная 11,7 метров7.9936000

Арматура А3 А500С Ф32 мм мерная 11,7 метров6.3136000

Арматура А3 А500С Ф28 мм мерная 11,7 метров4.8336000

Арматура А3 А500С Ф25 мм мерная 11,7 метров3.8536000

Арматура А3 А500С Ф22 мм мерная 11,7 метров2. 9836000

Арматура А3 А500С Ф20 мм мерная 11,7 метров2.4736000

Арматура А3 А500С Ф18 мм мерная 11,7 метров236000

Арматура А3 А500С Ф16 мм мерная 11,7 метров1.5836000

Арматура А3 А500С Ф14 мм мерная 11,7 метров1.2136000

Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88837000

Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61737500

Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.8740000

Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7.9940000

Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3140000

Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.8340000

Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3.8540000

Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9840000

Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров2.4740000

Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров240000

Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1. 5840000

Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1.2140000

Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88840500

Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61741000

Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9.8743000

Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9940000

Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3140000

Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров4.8340000

Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров1.2140000

Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.88840500

Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61741000

Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8540000

Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2.9840000

Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров2.4740000

Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров240000

Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1. 5840000

Арматура А1 А240 Ф20 мм мерная 11,7 метров2.4738500

Арматура А1 А240 Ф18 мм мерная 11,7 метров238500

Арматура А1 А240 Ф16 мм мерная 11,7 метров1.5835800

Арматура А1 А240 Ф14 мм мерная 11,7 метров1.2138500

Арматура 6 метров

Арматура А3 А500С Ф10 мм мерная 6 метров0.61737500

Арматура А3 А500С Ф8 мм мерная 6 метров0.39538000

Арматура А3 А500С Ф6 мм мерная 6 метров0.22238500

Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0.39542000

Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22243000

Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39542000

Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22243000

Арматура А1 А240 Ф10 мм мерная 6 метров0.61737500

Арматура А1 А240 Ф8 мм мерная 6 метров0.39538500

Арматура немерная

Арматура 12 бухта0.88836000

Арматура А3 В500С Ф6 мм в бухтах0. 22240000

Арматура А3 В500С Ф8 мм в бухтах0.39539800

Арматура А3 А500С Ф22 мм немерная2.9833500

Арматура А3 А500С Ф20 мм немерная2.4733500

Арматура А3 А500С Ф18 мм немерная233500

Арматура А3 А500С Ф16 мм немерная1.5833500

Арматура А3 А500С Ф14 мм немерная1.2134000

Арматура А3 А500С Ф12 мм немерная0.88834500

Арматура А3 А500С Ф10 мм немерная0.61735000

Арматура А3 А500С Ф6 мм в бухтах0.22238500

Арматура А1 А240 Ф10 мм в бухтах0.61739500

Арматура А1 А240 Ф8 мм в бухтах0.39538000

Арматура А1 А240 Ф6 мм в бухтах0.22237000

Арматура в бухтах

Арматура 12 бухта0.88836000

Арматура А3 В500С Ф6 мм в бухтах0.22240000

Арматура А3 В500С Ф8 мм в бухтах0.39539800

Арматура А3 А500С Ф6 мм в бухтах0.22238500

Арматура А1 А240 Ф10 мм в бухтах0.61739500

Арматура А1 А240 Ф8 мм в бухтах0. 39538000

Арматура А1 А240 Ф6 мм в бухтах0.22237000

Немерная арматура 12

Арматура А3 А500С Ф12 мм немерная0.88834500

Рифленая арматура А3

Арматура 12 бухта0.88836000

Арматура А3 А500С Ф10 мм мерная 6 метров0.61737500

Арматура А3 В500С Ф12 мм0.88839500

Арматура А3 В500С Ф6 мм в бухтах0.22240000

Арматура А3 В500С Ф10 мм0.61739500

Арматура А3 В500С Ф8 мм в бухтах0.39539800

Арматура А3 А500 Ф16 мм1.5832000

Арматура А3 А500 Ф14 мм1.2132000

Арматура А3 А500 Ф12 мм0.88832500

Арматура А3 А500 Ф10 мм0.61733000

Арматура А3 А500С Ф12 мм немерная0.88834500

Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88837000

Арматура А3 А500С Ф10 мм немерная0.61735000

Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61737500

Арматура А3 А500С Ф8 мм мерная 6 метров0. 39538000

Арматура А3 А500С Ф6 мм в бухтах0.22238500

Арматура А3 А500С Ф6 мм мерная 6 метров0.22238500

Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.8740000

Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7.9940000

Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3140000

Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.8340000

Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3.8540000

Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9840000

Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров2.4740000

Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров240000

Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1.5840000

Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1.2140000

Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88840500

Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61741000

Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0. 39542000

Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22243000

Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9.8743000

Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9940000

Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3140000

Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров4.8340000

Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров1.2140000

Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.88840500

Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61741000

Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39542000

Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22243000

Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8540000

Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2.9840000

Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров2.4740000

Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров240000

Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1. 5840000

Арматура А3 25Г2С

Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.8740000

Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7.9940000

Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3140000

Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.8340000

Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3.8540000

Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9840000

Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров2.4740000

Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров240000

Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1.5840000

Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1.2140000

Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88840500

Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61741000

Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0.39542000

Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0. 22243000

Арматура А3 35ГС

Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9.8743000

Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9940000

Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3140000

Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров4.8340000

Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров1.2140000

Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.88840500

Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61741000

Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39542000

Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22243000

Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8540000

Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2.9840000

Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров2.4740000

Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров240000

Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1. 5840000

Арматура А500

Арматура А3 А500 Ф16 мм1.5832000

Арматура А3 А500 Ф14 мм1.2132000

Арматура А3 А500 Ф12 мм0.88832500

Арматура А3 А500 Ф10 мм0.61733000

Арматура А500С

Арматура 12 бухта0.88836000

Арматура А3 А500С Ф12 мм немерная0.88834500

Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88837000

Арматура А3 А500С Ф8 мм мерная 6 метров0.39538000

Арматура А3 А500С Ф6 мм в бухтах0.22238500

Арматура А3 А500С Ф6 мм мерная 6 метров0.22238500

Арматура А500С 12 мм А3

Арматура 12 бухта0.88836000

Арматура А3 А500С Ф12 мм немерная0.88834500

Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88837000

Арматура А500С 6мм

Арматура А3 А500С Ф6 мм в бухтах0.22238500

Арматура А3 А500С Ф6 мм мерная 6 метров0. 22238500

Арматура Ф8 А500С

Арматура А3 А500С Ф8 мм мерная 6 метров0.39538000

Арматура В500С

Арматура А3 В500С Ф12 мм0.88839500

Арматура А3 В500С Ф6 мм в бухтах0.22240000

Арматура А3 В500С Ф10 мм0.61739500

Арматура А3 В500С Ф8 мм в бухтах0.39539800

Рифленая арматура А3 10 мм

Арматура А3 А500С Ф10 мм мерная 6 метров0.61737500

Арматура А3 А500 Ф10 мм0.61733000

Арматура А3 А500С Ф10 мм немерная0.61735000

Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61737500

Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61741000

Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61741000

Рифленая арматура А3 12 мм

Арматура 12 бухта0.88836000

Арматура А3 А500 Ф12 мм0.88832500

Арматура А3 А500С Ф12 мм немерная0. 88834500

Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88837000

Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88840500

Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.88840500

Рифленая арматура А3 6 мм

Арматура А3 А500С Ф6 мм в бухтах0.22238500

Арматура А3 А500С Ф6 мм мерная 6 метров0.22238500

Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22243000

Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22243000

Методы расчета количества арматуры в бетонной конструкции

🕑 Время чтения: 1 минута

Оценка количества стальной арматуры является необходимым шагом в расчете стоимости железобетонной конструкции наряду с другими строительными материалами согласно строительному чертежу.
Точный расчет арматуры в здании играет важную роль в общей стоимости проекта. Расчет арматуры производится по чертежам и графику гибки стержней. В случаях отсутствия чертежей и графиков количество обычно описывается в соответствии с требованиями Стандартный метод измерения строительных работ .

Contents:

Methods of Reinforcement Quantity Estimation:
Method-1 : Reinforcement Estimation (Thumb Rule Method)
Method-2 : Reinforcement Estimation (Accurate Method):
- Number of bars:
- Cutting Length:
- Для хомутов:
Расчетное количество арматуры в кг:

Методы армирования Расчетное количество:

Существуют разные методы оценки количества армирования; три метода различной точности:

Метод-1: оценка армирования (метод большого пальца)

Этот простейший метод основан на типе конструкции и объеме железобетонных элементов.

Средние значения для типовых бетонных рам:

Тяжелая промышленность = 130 кг/м ³
Коммерческий = 100 кг/м ³
Институциональный = 90 кг/м ³
Жилой = 85 кг/м ³
Однако, несмотря на то, что это самый простой метод проверки общего расчетного количества арматуры, в то же время он является наименее точным и требует значительного опыта для разбивки тоннажа до требований стандартного метода измерения. Разбивка некоторых элементов приведена ниже,

Стандартный метод измерения

Метод-2: оценка армирования (точный метод):

Это наиболее точный метод количественной оценки арматуры. Этот метод требует чертежей и графиков. Чертежи, используемые в этой оценке, являются репрезентативными для реальной конструкции. Эскизы включают предполагаемую форму детализации и распределения основного и вспомогательного армирования. Допуск на дополнительную сталь для отклонений и отверстий может быть сделан путем осмотра.
Возьмем пример и оценим количество арматуры в методе,

Детали армирования типовой балки

Поперечное сечение типовой балки

Расчет: Стержень 1 :
б = 4000 + (2 х 230) – (2 х 40) = 4380
Никаких изгибов, следовательно, никаких отчислений
Длина резки = 4380 мм
Бар 2 :
а = 200
б = 4000 + (2 х 230) – (2 х 40) = 4380
Вычет :
(2 x диаметр x количество изгибов) = 2 x 20 x 2
Длина резки = (2×200) + (4380) – (2x20x2) = 4700 мм
Бар 3:
а = 230 – (2х40) = 140
с = 375 – (2х40) = 285
Длина резки:
(2А + 2С) + 24d = (2x 140 + 2x 285) + 24×8 = 1042 мм
Кол-во хомутов: (4000/180) + 1 = 23,22 = 24

Таблица гибки стержней для балки

Количество стержней:

Предположим, что шаг хомутов равен 150 ц/с, а длина, по которой они расположены, составляет 6800 мм, мы можем найти количество стержней по формуле ниже
[Длина / Интервал] + 1 = количество стержней
[ 6800 / 150] + 1 = 46,33
В этом случае мы всегда округляем. Следовательно, нам потребуется 47 стремян.

Длина резки:

Мы должны помнить, что сталь пластична по своей природе и подвержена удлинению. Следовательно, длина стержня увеличивается при введении изгибов или крючков. Следовательно, необходимы определенные вычеты, чтобы компенсировать это увеличение длины.
Длина резки = истинная длина стержня – вычеты
Для 45 градусов
Длина резки = общая длина – 1 x диаметр стержня x количество изгибов
Для 90 градусов
Длина резки = общая длина – 2 x диаметр стержня x количество изгибов

Для стремян:

Крюк 90 градусов:
Длина стремени = (2А + 2В) + 20 х диаметр
Крюк 135 градусов:
Длина стремени = (2А + 2В) + 24 х диаметр

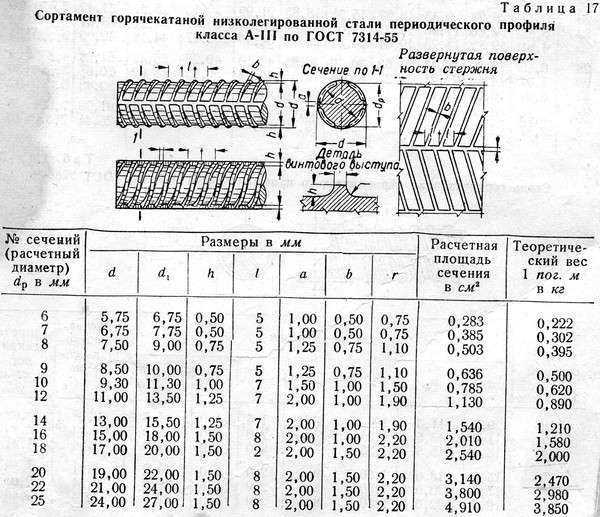

Оценка количества арматуры в кг:

Оценка количества арматуры в кг

**Удельный вес в кг/м рассчитывается по формуле = D ² /162
Для стержня 8 мм = 8 ² /162
= 64/162
= 0,395 кг/м

Анализ количества и норм для железобетонных конструкций

🕑 Время прочтения: 1 минута

Сегодня мы увидим, как подготовить анализ скорости для работы с железобетоном (RCC). Первым шагом к анализу скорости является оценка труда, материалов, оборудования и прочих предметов для определенного количества железобетона.
Вторым шагом является определение компонента конструкции, для которого требуется анализ скорости RCC, поскольку количество арматурной стали варьируется в зависимости от плит, балок, колонн, фундамента, дорог RCC и т. д., хотя количество других материалов, таких как песок, крупнозернистый заполнитель и цемент остаются прежними с тем же составом смеси (пропорция смеси) бетона.
Стоимость работ по армированию меняется в зависимости от типа конструктивного элемента по мере изменения количества арматурной стали. Количество таких материалов, как песок, цемент и крупные заполнители, зависит от состава смеси, например M15 (1:2:4), M20 (1:1,5:3), M25, M30 и т. д.

Здесь мы увидим анализ скорости за 1м ³ из железобетона.

Содержимое:

Данные, необходимые для анализа скорости RCC:
- 1. Оценка материалов:
- a) Требуемые мешки цемента:
- c) Объем необходимого крупного заполнителя
- 2. Потребность в рабочей силе на 1 м3 ЖБК:
- 3. Оборудование и инвентарь:
- 4. Прибыль подрядчика:

1. Смета материалов:

Оценка материала включает песок, цемент, крупный заполнитель и сталь для конкретного состава смеси. Давайте рассмотрим смешанный дизайн 1:1,5:3 для нашей практики оценки. Сухой объем всех необходимых материалов считается в 1,54 раза больше влажного объема бетона из-за пустот, присутствующих в песке и заполнителях на сухой стадии. Поэтому для нашего расчета мы будем считать общий объем необходимых материалов равным 1,54 м ³ на 1 м ³ влажного бетона.

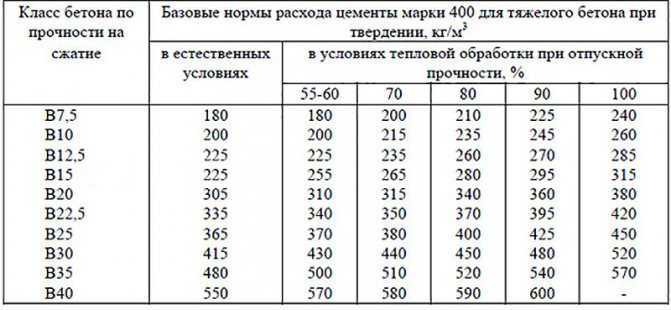

а) Требуются мешки с цементом:

Объем цемента, необходимый для 1 м ³ бетона =
=0,28 м ³
Тогда количество мешков цемента (объем одного мешка цемента = 0,0347 м ³ )
== 8,07 мешка цемента.
b) Требуемый объем песка:
Требуемый объем песка = = 0,42 м ³ песка.

c) Требуемый объем крупного заполнителя

Объем крупного заполнителя == 0,84 м ³ крупных заполнителей.

г) Оценка арматурной стали:

Количество требуемой стали зависит от компонентов конструкции, т. е. плит, балок, колонн, фундаментов, дорог и т. д. Существует два метода оценки требуемой стали.
Первый метод заключается в том, что когда у нас есть чертеж, мы можем рассчитать общий вес требуемой стали, разделенный на общий объем бетона для различных компонентов. Это даст нам вес арматурной стали на кубический метр бетона.
Второй метод предполагает процент армирования для разных компонентов. Ниже приведены проценты арматурной стали, обычно требуемые для различных компонентов. Его значения могут варьироваться от структуры к структуре и могут быть приняты на основе прошлого опыта подобной структуры.

Для плит = 1,0 % от объема бетона.
Для балки = 2 % объема бетона.
Для колонны = 2,5 % объема бетона.
Для железобетонных дорог, 0,6% объема бетона.

Возьмем пример железобетонной колонны, где требуется армирование 2,5% от объема бетона, требуемый вес стали будет:
=196,25 кг.

2. Потребность в рабочей силе на 1м ³ RCC:

Требуемые трудозатраты представлены в виде количества дней, необходимых конкретному работнику для выполнения своей работы с заданным количеством бетона. Требуются следующие виды работ:
а) Каменщик: Согласно Стандартной таблице ставок и анализу ставок, требуется один каменщик на 0,37 дня.
б) Рабочие: требуется один неквалифицированный рабочий на 3,5 дня.
в) Водовоз: требуется один водовоз для 1.39дней.
d) Устройство для гибки стержней: Требования к устройству для гибки стержней зависят от веса арматуры. Предположим, что на 100 кг стали требуется один гибочный станок за 1 день.
д) Оператор смесителя: требуется один оператор смесителя на 0,0714 дня.
f) Оператор вибратора: требуется один оператор вибратора на 0,0714 дня.

3. Оборудование и принадлежности:

Расходы на оборудование и другие расходы, такие как плата за воду, различные предметы, инструменты и приспособления и т. д., можно принять как некоторый процент от общей стоимости материалов и труда. Допустим, это 7,5%.

4. Прибыль Подрядчика:

Прибыль подрядчика зависит от места к месту, от организации к организации и от работы к работе. Она варьируется от 10 до 20%. Для нашего случая примем его равным 15% от общей стоимости материалов, работ и оборудования.
Мы рассчитали количество каждого товара в вышеперечисленных 1-3 шагах. Для анализа ставок RCC нам нужно умножить каждое количество на их ставки, чтобы получить сумму за каждую единицу работы. Цены варьируются от места к месту и время от времени.
