Нормы полусухой стяжки: Допуски, Снипы на полусухую стяжку

Содержание

Допуски, Снипы на полусухую стяжку

ПОЛУСУХАЯ СТЯЖКА.

ТЕХНОЛОГИЧЕСКАЯ КАРТА.

Технологическая карта на устройство цементной-песчаной стяжки из полусухого раствора выполняемой механизированным способом с применением автономного оборудования для приготовления и подачи раствора.

Настоящая технологическая карта составлена на основании требований:

  • СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»,
  • СНиП 2.03.13-88 «Полы»,
  • МДС 31-6.2000 «Рекомендации по устройству полов»

и регламентирует последовательность операций приготовления цементно-песчаных полусухих смесей (растворов) с армирующей полипропиленовой фиброй ,  устройство стяжки и контроль качества выполняемых работ.

 Настоящая технологическая карта учитывает требования к качеству применяемых материалов, а именно:

  • ГОСТ 8736-93. «Песок для строительных работ технические условия»;
  • ГОСТ 25328-82. «Цемент для строительных растворов.  Технические условия»;
  • ГОСТ 7473-94. «Смеси бетонные. Технические условия»;
  • ГОСТ 28013-89. «Растворы строительные Общие технические условия»;
  • ГОСТ 26633-91.

—————————————————————————————————————————————————————————————————————————————————————-

Регламентные работы по устройству плавающих цементно-песчаных

стяжек со звуко- и теплоизоляционной подложкой.

1.Подготовительные работы
  • Произвести заделку технологических отверстий в бетонных полах цементно-песчаным раствором.
  • Сбить наплывы, выступающие выше уровня пола и произвести уборку мусора.
  • Проверить уровень пола и нанести разметку.
  • Произвести настилку «Пенотерма» толщиной 8мм с проклейкой стыков строительным скотчем вплотную к стенам и колоннам
  • Выполнить укладку звукоизоляционных (демпферных) лент из вспененного полиэтилена толщиной не менее 4 мм на всю высоту стяжки по всему периметру примыкания к стенам, перегородкам, колоннам и другим конструкциям.
———————————————————————————————————————————————————————————————————————
2. Инструкция по приготовлению цементно-песчаных полусухих смесей с армирующим фиброволокном.

При выполнении цементно-песчаных подстилающих слоев с применением полусухого раствора должны соблюдаться следующие требования по приготовлению растворов:

  • соотношение объема песка к объему цемента 3 : 1;
  • цемент марки ПЦ-400Д,
  • песок строительный средней крупности с естественной влажностью.

Применяемое дизельное пневмоподающее оборудование  имеет объем смесительного бункера 250 литров.

Минимальное количество цемента на одну загрузку бункера не должно быть меньше 50 кг (1 стандартный мешок в заводской таре).

Водоцементное отношение располагается в диапазоне 0.35-0.43 (в зависимости от влажности песка), что соответствует 18-23 литрам воды на одну загрузку бункера.

Загрузка песка, цемента и воды осуществляется в работающий смесительный бункер в следующими этапами, а именно:

  • загружается песок (около 75 кг или 50 литров)
  • мешок цемента (50 кг или 38 литров).
  • добавляется ведро воды (10 литров).
  • окончательная загрузка работающего бункера песком (около 100 кг или 64 литра)
  • добавляется вода в  количестве 8-13 литров

Полная загруженная масса смешивается не менее 3 минут. Общее время работы смесительного бункера с учетом времени загрузки от 5 до 7 минут.

Расход используемой для объемного армирования полипропиленовой фибры составляет около 140-160 грамм на один замес раствора.

Из расчета на 1 м3 приготовленного раствора расход полипропиленовой фибры составляет 900 грамм. Полипропиленовая фибра добавляется с каждой порцией воды, т.е. на 1 ведро воды около 70-80 грамм.

———————————————————————————————————————————————————————————————————————
3.

Технические требования. Технология устройства.

Подача приготовленной цементно-песчаной полусухой смеси (раствора) к месту устройства стяжек производится пневмотранспортным блоком оборудования и  не должна превышать 3-5 минуты.

При отрицательной температуре наружного воздуха до минус 10°С приготовление и подача цементно-песчаной полусухой смеси (раствора) разрешается с обязательным устройством «тепляка» над местом установки пневмоподающего оборудования.

Температура воды должна быть достаточной для обеспечения температуры смеси +5°С, но не более +80°С (СП 82-101-98).

При более низких температурах (ниже минус 10°С) приготовление и подача цементно-песчаной полусухой смеси не рекомендуется.

Изготовление стяжки допускается при температуре укладываемых материалов не ниже 5°С и положительной температуре воздуха в помещении, измеряемой в холодное время года около дверных и оконных проемов на высоте 0,5 м от уровня пола.

Изготовление стяжки полусухой смесью должно производиться сразу на расчетную толщину, т. к. она является основой под чистовое покрытие полов.

Минимальная общая толщина цементно-песчаной стяжки составляет не менее 50 мм.

Локальная минимально возможная толщина цементно-песчаного стяжки составляет 40 мм.

После подачи цементно-песчаной полусухой смеси (раствора) к месту производства работ, смесь равномерно распределяется участками, ограниченными маяками из уплотненного раствора, установленными по нивелиру.

Цементно-песчаная полусухая смесь (раствор) разравнивается инструментом, называемым «правилом», передвигаемым с двусторонней опорой на эти маяки.

Уплотнение и затирку поверхности полусухой цементно-песчаной стяжки следует производить машиной, оснащенной затирочным диском. Шлифовку поверхности следует начинать сразу после разравнивания раствора на заданном уровне и заканчивать до начала схватывания раствора (около 1 часа от момента подачи).

В помещениях площадью более 45 кв.м. рекомендуется в процессе производства работ составлять рабочую карту последовательности заливки участков с разбиением на площади до 10 — 15 кв. м.

Затирку уже готового участка помещения начинать одновременно с разравниванием следующего участка. Объемы работ до окончания смены или технологического перерыва необходимо планировать таким образом, чтобы границы выполняемой стяжки совпадали с осями последующей нарезки деформационных швов.

Деформационные швы — выполняются для снятия внутреннего напряжения при усадке и исключения неконтролируемого образования трещин. Пропил стяжки шириной 3-4 мм выполняется на 1/3 толщины стяжки не позднее 24-72 часов после ее укладки. Усадочные швы нарезаются по осям колонн и стыкуются с вершинами ромба из швов, которыми обходится колонна.

———————————————————————————————————————————————————————————————————————
4.Технический контроль, приёмка.



Технологические операции производства работ и требования к нимКонтроль (метод, объем, вид регистрации)
Укладка изоляцонной подложки из пенотерма по всей площади основания с проклейкой стыков.Визуальный, всех мест примыкания, журнал работ.
Укладка демпферных лент из вспененного полиэтилена толщиной 4- 8 мм на всю толщину стяжки по всему периметру примыкания к стенам, перегородкам, другим конструкциям, а также в дверных проемах.Визуальный, всех мест примыкания, журнал работ.
Приготовление цементно-песчаных полусухих смесей (растворов) с армирующей полипропиленовой фибройПриемка полов, элементы которых выполнены из материалов, твердеющих после укладки, допускается не ранее достижения ими проектной прочности, прочность этих материалов необходимо определять испытанием контрольных образцов в количестве не менее трех на каждые 500 м2 площади пола. Размер контрольных образцов 70,7х70,7мм При отсутствии контрольных образцов должно производиться испытание на сжатие не менее трех кубиков с не разрушенной структурой и размером ребра не менее 25 мм, взятых из слоя пола. Прочность стяжки должна соответствовать марки М-150 (кгс/см²). На отдельных локальных участках допускаяется стяжка с маркой не ниже М-100.
Отклонения плоскости элемента от горизонтали или заданного уклона — 0,2% соответствующего размера помещения, но не более 50 ммГоризонтальность поверхности каждого элемента пола проверяется во всех направлениях уровней и контрольной рейкой длиной 2 м, а при наличии уклона — контрольной рейкой-шаблоном с уровнем
Шлифовка поверхности стяжек следует производить машиной, оснащенной выравнивающим диском. Шлифовку поверхности следует начинать сразу после разравнивания раствора на заданном уровне и заканчивать до начала схватывания раствора (около 3 часов от момента подачи).Измерительный, не менее пяти измерений равномерно на каждые 50-70 м2 поверхности стяжки или в одном помещении меньшей площади. Допускаемый зазор между2-х метровым правилом и стяжкой не должен превышать 4мм. (СНиП 3.04.01-87табл.20)
Исполнение деформационных швовстяжки, необходимых для помещений с размером в одном измерении более 6 м.Технический, всех швов Проверяются глубина, ширина шва, геометрия и сроки нарезки швов

———————————————————————————————————————————————————————————————————————

5. Мероприятия по уходу за готовыми стяжками.

Для качественной выдержки готовой стяжки необходимо производить укрытие ее полиэтиленовой пленкой или пластиковыми листами минимум в течение 7 дней. В местах соединения пленка/листы должны быть хорошо перекрыты.

При необходимости, в условиях повышенной температуры и низкой влажности, дополнительно производить увлажнение поверхности стяжки в течение первых 3-5 дней.

После выдерживания стяжкам надо дать высохнуть естественным путем, в течение максимально возможного времени. Ни при каких обстоятельствах нельзя прибегать к быстрой искусственной сушке, поскольку она очень сильно увеличивает риск растрескивания и кручения. В процессе твердения стяжки допускается появление отдельных усадочных трещин.

СТЯЖКА СНИП 2.03.13-88 «ПОЛЫ» НОРМАТИВЫ









скачать СНиП 2.03.13-88.pdf

 Вступление:

1.1     Настоящий свод правил распространяется на проектирование полов производственных, складских, жилых, общественных, административных, спортивных и бытовых зданий.

1.2     Проектирование полов следует осуществлять в соответствии с требованиями Федерального закона от 30 декабря 2009 года № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» и с учётом требований, установленных для:

полов в помещениях жилых и общественных зданий – СП 54.13330, СП 55.13330 и СНиП 31-06;

полов в производственных помещениях с пожаро- и взрывоопасными технологическими процессами – в соответствии с требованиями Федерального закона от 22 июля 2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и положений [1];

полов с нормируемым показателем теплоусвоения поверхности пола – СП 50. 13330

и положений [2];

полов, выполняемых по перекрытиям, при предъявлении к последним требований по защите от шума – СП 51.13330 и положений [3];

полов в животноводческих, птицеводческих и звероводческих зданиях и помещениях – СНиП 2.10.03;

полов, подвергающихся воздействиям кислот, щелочей, масел и других агрессивных жидкостей, – СНиП 2.03.11;

полов в спортивных сооружениях – СНиП 31-05 и рекомендаций [4], [5], [7];

полов в охлаждаемых помещениях – СНиП 2.11.02; полов в складских зданиях – СП 56.13330.

1.3    При проектировании полов необходимо соблюдать дополнительные требования, установленные нормами проектирования для конкретных зданий и сооружений, противопожарными и санитарными нормами, а также нормами технологического проектирования.

1.4    Строительно-монтажные работы по изготовлению полов и приёмка их в эксплуатацию должны осуществляться с учётом требований, изложенных в СНиП 3.04.01.

1.5    Данные нормы не распространяются на проектирование съёмных полов (фальшполов) и полов, расположенных на конструкциях на вечномёрзлых грунтах.

2   Стяжка (основание под покрытие пола)

2.1   Стяжка должна предусматриваться, когда необходимо: выравнивание поверхности нижележащего слоя;

укрытие трубопровода;

распределение нагрузок по теплозвукоизоляционным слоям; обеспечение нормируемого теплоусвоения полов;

создание уклонов на полах по перекрытиям.

2.2   Наименьшая толщина цементно-песчаной или бетонной стяжки, для создания уклона в местах примыкания к сточным лоткам, каналам и трапам должна быть: при укладке ее по плитам перекрытия – 20 мм, по тепло- и звукоизолирующему слою – 40 мм. Толщина стяжки для укрытия трубопроводов (в том числе и в обогреваемых полах) должна быть не менее чем на 45 мм больше диаметра трубопроводов.

2.3    Для выравнивания поверхности нижележащего слоя и укрытия трубопроводов, а также для создания уклона на перекрытии должны предусматриваться монолитные стяжки из бетона класса не ниже В12,5 или из цементно-песчаных растворов на основе смесей сухих строительных напольных на цементном вяжущем с прочностью на сжатие не ниже 15 МПа.

2.4         Под наливные полимерные покрытия монолитные стяжки должны предусматриваться из бетона класса не ниже В15 или из цементно-песчаных растворов из смесей сухих строительных напольных на цементном вяжущем с прочностью на сжатие не ниже 20 МПа.

2.5   Стяжки, укладываемые по упругому тепло- и звукоизолирующему слою, должны предусматриваться из бетона класса не ниже В15 или из цементно-песчаных растворов из смесей сухих строительных напольных на цементном вяжущем с прочностью на сжатие не ниже 20 МПа.

2.6    Толщина стяжки с охлаждающими трубками в плите катков с искусственным льдом должна составлять 140 мм.

2.7    Толщина монолитных стяжек из дисперсно-самоуплотняющихся растворов на базе сухих смесей строительных напольных с цементным вяжущим, применяемых для выравнивания поверхности нижележащего слоя, должна быть не менее 1,5 диаметра максимального наполнителя, содержащегося в композиции.

2.8     Прочность сцепления (адгезия) стяжек на основе цементного вяжущего на отрыв с бетонным основанием в возрасте 28 сут должна быть не менее 0,6 МПа. Прочность сцепления затвердевшего раствора (бетона) с бетонным основанием через   7 суток должна составлять не менее 50 % проектной.

2.9   При сосредоточенных нагрузках на пол более 20 кН толщина стяжки по тепло- или звукоизоляционному слою должна устанавливаться расчётом на местное сжатие и продавливание по расчётной методике, изложенной в СП 52-101 [6].

2.10    В местах сопряжения стяжек, выполненных по звукоизоляционным прокладкам или засыпкам, с другими конструкциями (стенами, перегородками, трубопроводами, проходящими через перекрытия, и т.п.) должны быть предусмотрены зазоры шириной 25 – 30 мм на всю толщину стяжки, заполняемые звукоизоляционным материалом.

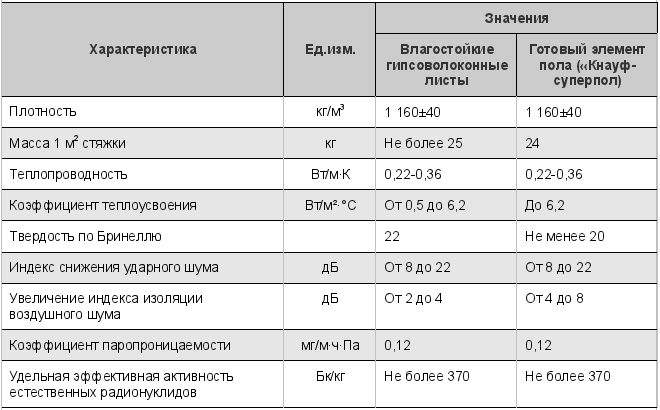

2.11    В целях исключения мокрых процессов, ускорения производства работ, а также обеспечения нормируемого теплоусвоения пола следует применять сборные стяжки из гипсоволокнистых, древесно-стружечных и цементно-стружечных листов или фанеры.

2.12          Лёгкий бетон стяжек, выполняемых для обеспечения нормируемого теплоусвоения пола, должен быть класса не ниже В5, а поризованный цементно- песчаный раствор прочностью на сжатие – не менее 5 МПа.

2.13          Отклонения поверхности стяжки от горизонтальной плоскости (просветы между контрольной двухметровой рейкой и проверяемой поверхностью) не должны превышать для покрытий из штучных материалов по прослойке, мм:

из цементно-песчаного раствора, ксилолита, поливинилацетатцементно — опилочного состава,

а также для укладки оклеечной гидроизоляции.4

на основе синтетических смол и клеевых композиций на основе цемента, а также из линолеума, паркета, ламинированного паркета, рулонных материалов на основе синтетических

во локон и полимерных наливных покрытий. 2

2.14     В помещениях, при эксплуатации которых возможны перепады температуры воздуха (положительная и отрицательная), в цементно-песчаной или бетонной стяжке необходимо предусматривать деформационные швы, которые должны совпадать с осями колонн, швами плит перекрытий, деформационными швами в подстилающем слое. Деформационные швы должны быть расшиты полимерной эластичной композицией.

2. 15    В стяжках обогреваемых полов необходимо предусматривать деформационные швы, нарезаемые в продольном и поперечном направлениях. Швы прорезаются на всю толщину стяжки и расшиваются полимерной эластичной композицией. Шаг деформационных швов должен быть не более 6 м.

3   Подстилающий слой

3.1      Нежёсткие подстилающие слои (из асфальтобетона; каменных материалов подобранного состава, шлаковых материалов, из щебёночных и гравийных материалов, в том числе обработанных органическими вяжущими; грунтов и местных материалов, обработанных неорганическими или органическими вяжущими) могут применяться при условии обязательного их механического уплотнения.

3.2       Жёсткий подстилающий слой (бетонный, армобетонный, железобетонный, сталефибробетонный (СФБ) и сталефиброжелезобетонный (СФЖБ)) должен выполняться из бетона класса не ниже В22,5.

Если по расчёту напряжение растяжения в подстилающем слое из бетона класса В22,5 ниже расчётного, допускается применять бетон класса не ниже В7,5 с выполнением перед нанесением покрытия пола выравнивающей стяжки, не ниже В12,5

– при нанесениях всех видов покрытий, кроме полимерных мастичных наливных непосредственно по бетонному основанию, и не ниже В15 – при нанесениях полимерных мастичных наливных непосредственно по бетонному основанию.

3.3     В полах, которые в процессе эксплуатации могут подвергаться воздействиям агрессивных жидкостей, веществ животного происхождения и органических растворителей любой интенсивности либо воды, нейтральных растворов, масел и эмульсий из них средней и большой интенсивности, должен предусматриваться жёсткий подстилающий слой.

3.4      Толщина подстилающего слоя устанавливается расчётом на прочность от действующих нагрузок и должна быть не менее, мм:

песчаного 60

шлакового, гравийного и щебёночного 80

бетонного в жилых и общественных зданиях 80

бетонного в производственных помещениях 100

3.5     При использовании бетонного подстилающего слоя в качестве покрытия или основания под покрытие без выравнивающей стяжки его толщина по сравнению с расчётной должна быть увеличена на 20 – 30 мм.

3.6   Подстилающий слой из асфальтобетона следует выполнять в два слоя толщиной по 40 мм каждый – нижний из крупнозернистого асфальтобетона (биндера) и верхний – из литого асфальтобетона.

3.7   Отклонения (просветы между контрольной двухметровой рейкой и проверяемой поверхностью подстилающего слоя) не должны превышать у слоёв, мм:

песчаных, гравийных, шлаковых, щебёночных. 15

бетонных под бетонные покрытия, покрытия по прослойке из цементно-песчаного раствора и под

выравнивающие стяжки…. 10

бетонных под покрытия на прослойке из горячей битумной мастики и при укладке оклеенной

гидроизоляции……….. 5

бетонных под покрытия из плитки по прослойке на основе синтетических смол и из клеевой композиции на основе цемента, под покрытия из линолеума, паркета, ламината, рулонных материалов на основе синтетических волокон, а также под полимерные

наливные покрытия.. 2

3.8         При применении жёсткого подстилающего слоя для предотвращения деформации пола при возможной осадке здания должна быть предусмотрена его отсечка от колонн и стен через прокладки из рулонных гидроизоляционных материалов.

3.9            В жёстких подстилающих слоях должны быть предусмотрены температурноусадочные швы, располагаемые во взаимно перпендикулярных направлениях. Размеры участков, ограниченных осями деформационных швов, должны устанавливаться в зависимости от температурно-влажностного режима эксплуатации полов, с учётом технологии производства строительных работ и принятых конструктивных решений.

Расстояние между деформационными швами не должно превышать 30-кратной толщины плиты подстилающего слоя, а глубина деформационного шва должна быть не менее 40 мм и не менее 1/3 толщины подстилающего слоя.  Увеличение расстояния между деформационными швами следует обосновывать расчётом на температурные воздействия с учётом конструктивных особенностей подстилающего слоя.

Максимальное отношение длины участков, ограниченных осями деформационных швов, к их ширине не должно превышать 1,5.

После завершения процесса усадки деформационные швы должны быть заделаны шпаклёвочной композицией на основе портландцемента марки не ниже М400.

3.10     В помещениях, при эксплуатации которых возможны перепады температуры воздуха (положительная и отрицательная), деформационные швы должны быть расшиты полимерной эластичной композицией. Для защиты деформационных швов могут быть применены эластичные изоляционные ленты.

3.11          На открытых площадках с водопроницаемыми покрытиями полов деформационные швы должны использоваться в качестве дёрн системы водоотвода. Их расшивка должна быть осуществлена полимерной эластичной композицией пористой структуры.

3.12  Деформационные швы здания, должны быть повторены в бетонном подстилающем слое и выполняться на всю его толщину.

3.13        В помещениях с нормируемой температурой внутреннего воздуха при расположении низа бетонного основания выше отмостки здания или ниже неё не более чем на 0,5 м, под бетонным основанием вдоль наружных стен, отделяющих отапливаемые помещения от неотапливаемых, следует укладывать по грунту слой шириной 0,8 м из неорганического влагостойкого утеплителя толщиной, определяемой из условия обеспечения термического сопротивления этого слоя утеплителя не менее термического сопротивления наружной стены.



4       Грунт основания под полы

10. 1                      Грунтовое основание под полы должно обеспечивать восприятие распределённой нагрузки, передающейся через подстилающий слой, исходя из условий прочности и максимального снижения величины вертикальных деформаций поверхности пола.

10.2        Не допускается применять в качестве основания под полы торф, чернозём и другие растительные грунты, а также слабые грунты с модулем деформации менее 5 МПа. При наличии в основании под полы данных грунтов необходимо произвести их замену на мало сжимаемые грунты на толщину, определяемую расчётом. Насыпные грунты и естественные грунты с нарушенной структурой должны быть предварительно уплотнены до степени, соответствующей требованиям СНиП 3.02.01.

10.3          При расположении низа подстилающего слоя в зоне опасного капиллярного поднятия многолетних или сезонных грунтовых вод следует предусматривать одну из следующих мер:

понижение горизонта грунтовых вод;

повышение уровня пола методом устройства грунтовых подушек из крупнозернистых песков, щебня или гравия;

при бетонном подстилающем слое – применение гидроизоляции для защиты от грунтовых вод согласно 7. 7 или устройство капилляропрерывающих прослоек из геосинтетических материалов.

10.4         При размещении зданий и сооружений на участках с пучинистыми грунтами необходимо исключить деформации пучения путём:

понижения уровня грунтовых вод ниже глубины промерзания основания не менее чем на 0,8 м;

устройства теплоизолирующей насыпи с применением в необходимых случаях слоёв из теплоизолирующих материалов для уменьшения глубины промерзания пучинистого грунта;

полной или частичной замены пучинистого грунта в зоне промерзания непучинистым грунтом.

10.5         Нескальное грунтовое основание под бетонный подстилающий слой должно быть предварительно укреплено щебнем или гравием, утопленным на глубину не менее 40 мм.


скачать СНиП 2.03.13-88.pdf

наши услуги механизированная стяжка, механизированная штукатурка, сухая стяжка кнауф

Дополнительная информация

Screed — Designing Buildings

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 15 Сен 2020

См.
вся история

  • 1 Введение
  • 2 типа стяжки
    • 2.1 Стяжка
    • 2.2 Стяжка без привязки
    • 2.3 Плавающая стяжка
    • 2.4 Поток/жидкость Стяжка
    • 2,5 Стяжка пола с подогревом
  • 3 Состав стяжки
  • 4 Статьи по теме Проектирование зданий Wiki
  • 5 Внешние ссылки

Как правило, бетонные полы, за исключением полов в таких зданиях, как склады, которые могут быть оставлены открытыми, покрываются стяжка слой. Это слой материала, как правило, песчано-цементной смеси (иногда с добавлением волокон и других добавок), или запатентованная текучая стяжка . Стяжки обычно укладываются для подготовки к укладке напольного покрытия, такого как плитка, ковер или древесина. Стандарты для стяжек изложены в BS 8204, стяжек , оснований и монолитных полов.

Спецификация стяжек зависит от требований к:

  • Несущая способность.
  • Долговечность.
  • Создание ровной поверхности.
  • Обеспечение подходящей основы для пола.
  • Обеспечение подходящей износостойкой поверхности.

К наиболее распространенным типам стяжки относятся:

[править] Наклеенная стяжка

Слой стяжки полностью приклеен к основанию с помощью грунтовки или связующего вещества. Этот метод обычно используется для более тонких стяжек , где ожидается большая нагрузка и недостаточно места для укладки несвязанной стяжки. Оптимальная толщина песчано-цементной стяжки обычно составляет 25-40 мм. Течет немного сульфата кальция стяжки можно укладывать на минимальную глубину 12 мм. В процессе укладки необходимо соблюдать осторожность, чтобы не допустить отслоения, так как это может привести к нестабильности и, в конечном итоге, к стяжке .

[править] Несвязанная стяжка

Вместо того, чтобы приклеиваться непосредственно к основанию, несвязанные стяжки наносятся поверх гидроизоляционной мембраны (DPM), уложенной поверх бетонного основания. Минимальная толщина несвязанной песчано-цементной стяжки обычно составляет около 50 мм. Сульфат кальция 9Стяжки 0041 можно укладывать без приклеивания на минимальную глубину 30 мм. Преимущество несвязанной стяжки заключается в том, что пол не находится в прямом контакте с основной конструкцией, поэтому потенциальные последствия усадки или усадки могут быть менее проблематичными. DPM создает барьер, препятствующий подъему влаги из основания.

Однако стяжка этого типа может быть более подвержена скручиванию при быстром высыхании. Скручивание – это вертикальное искажение краев из-за разницы температур или влажности по всей толщине стяжка . Этого можно избежать, соблюдая минимальную указанную толщину и допуская медленное высыхание. Полы из сульфата кальция не склонны к скручиванию из-за более низкой степени усадки по сравнению с песчано-цементными полами .

[править] Плавающая стяжка

Стяжка укладывается поверх изоляции для создания теплоэффективного пола. Плавающие стяжки обычно используются там, где предусмотрены системы подогрева пола или требуется тепло- или звукоизоляция. Плавающий песок и цемент стяжки обычно имеют толщину более 65 мм для малонагруженных полов и 75 мм для более сильнонагруженных полов. Плавающие стяжки из сульфата кальция могут быть установлены на глубину 35 мм для бытового использования или 40 мм для коммерческого использования.

[править] Поток/жидкость

Стяжка

Поток жидкости стяжка быстро становится отраслевым стандартом для полов стяжек . Этот тип пола также называют самоуплотняющейся стяжкой или сульфатно-кальциевой стяжкой 9.0041 стяжка . Простая в приготовлении, эта новая форма потока стяжка пригодна для легкой пешеходной нагрузки через 24-48 часов. Перегородки могут быть установлены и/или стяжка может быть загружена через 7 дней после установки.

[править] Стяжка пола с подогревом

Плавающая стяжка укладывается поверх труб отопления или изоляции. Стяжка служит для равномерного распределения тепла по поверхности пола, избегая горячих или холодных точек, и помогает дольше сохранять тепло. Чтобы тепло распространялось только в нужном направлении отапливаемого или охлаждаемого помещения, элементы вставляются над изоляционными панелями. Песок цементный 9Для стяжек 0041 требуется минимальная толщина 65 мм, в идеале 65-75 мм.

При добавлении волокон или при использовании ангидридных стяжек минимальная толщина может быть уменьшена до 50 мм. Некоторые специализированные стяжки из сульфата кальция могут быть установлены только с 20-миллиметровым покрытием труб отопления, что дает глубину стяжки менее 40 мм.

Необходимо соблюдать осторожность, чтобы обеспечить достаточное время высыхания (обычно около 21 дня) перед постепенным включением системы отопления, иначе может произойти растрескивание. Добавки могут быть включены в состав стяжка смесь для сокращения времени высыхания. Сульфат кальция Стяжки можно принудительно высушивать с подогревом пола через 7 дней.

Для всех типов стяжки система подогрева пола должна пройти цикл нагрева/охлаждения перед укладкой напольного покрытия любого типа.

Большинство стяжек изготавливаются из цемента и песка в соотношении от 1:3 до 1:4,5. Стяжки Enhanced содержат добавки для улучшения свойств стандартных стяжка . Это может обеспечить более быстрое время высыхания и дополнительную прочность, если это необходимо.

Производители также предлагают самоуплотняющиеся стяжки , которые можно накачивать через напорный шланг и выравнивать с помощью рифленой планки. Большинство этих стяжек представляют собой ангидридные составы на основе вяжущего на основе сульфата кальция. Большие площади можно покрыть быстрее, однако следует позаботиться о том, чтобы этот тип стяжки полностью высох. Сульфат кальция стяжки нельзя укладывать до падения и они не подходят для постоянно влажных помещений, таких как влажные помещения, сауны, парилки и бассейны.

Все стяжки в некоторой степени расширяются и сужаются, поэтому на больших площадях должны быть компенсационные швы или вырезы для создания трещин в стяжке , чтобы обеспечить движение без образования трещин.

  • Совокупность.
  • Цемент.
  • Бетон.
  • Определение пола.
  • Стяжка пола расходы.
  • Пол.
  • Изоляция.
  • Лазерная стяжка.
  • Портландцемент.
  • Силовой поплавок.
  • Фальшпол.
  • Железобетон.
  • Рендеринг.
  • Мокрое производство.
  • Бетон
  • Стяжка пола
  • CSC Стяжка
  • Доля
  • Добавить комментарий
  • Отправьте нам отзыв
  • Посмотреть
    история комментариев

Традиционная стяжка пола или песчано-цементная стяжка пола

Традиционная стяжка пола или песчано-цементная стяжка пола изготавливается из мелкозернистого песка, цемента и минимального количества воды. Это подходит для всех приложений, которые должны получить финишную отделку пола, и обычно является наиболее экономичным.

Спецификация продукта

Традиционная стяжка пола также известна как песчано-цементная стяжка или стяжка для сухого пола из-за низкого содержания воды.

Преимущества

Компания JCW Floor Screeding закупает все традиционные песчаные и цементные стяжки у национальных специализированных поставщиков, таких как Cemex, Tarmac и Premier Mortars. Это гарантирует, что весь материал соответствует стандарту, требуемому британскими стандартами, поскольку он собирается механически. Этот метод дозирования гарантирует наличие и тщательное перемешивание правильного количества песка, цемента и воды.

Готовая к использованию цементно-песчаная выравнивающая стяжка заводского приготовления подходит как для напольных покрытий, так и для кровли и обеспечивает превосходную дисперсию цемента. Это, в свою очередь, обеспечивает более равномерную всестороннюю прочность.

Его можно использовать на подвесных или монолитных бетонных полах, в качестве покрытия для стяжек из легкого заполнителя или использовать в плавающих конструкциях поверх изоляции для придания акустических или тепловых свойств.

Использование готовых стяжек устраняет проблемы, которые могут возникнуть при использовании стяжек, приготовленных на месте, проблемы, которые иногда могут повредить целостности укладки и ее пригодности для использования или долговечности.

Преимущества традиционной стяжки для пола

  • Оптимальная полусухая консистенция для легкой укладки и уплотнения
  • Работает 8-12 часов
  • Содержит присадку-замедлитель
  • Соответствует требованиям BS EN 13813
  • При необходимости можно перекачивать на месте
  • Небольшой пешеходный трафик – 48 часов
  • Посещаемость сайта – 7 дней
  • Подходит для полов с подогревом
  • Готов ко всем типам чистовой укладки пола
Традиционная стяжка пола

Традиционная песчано-цементная стяжка пола обычно доставляется на больших 6- или 8-колесных самосвалах, перевозящих максимум 15 или 20 тонн материала соответственно. Однако, если есть проблемы с доступом, могут быть предоставлены автомобили меньшего размера.

Традиционная стяжка пола

Достаточно гибкая для использования на следующих основаниях:

  • Полнотелые бетонные плиты первого этажа:
  • Непосредственно приклеивается к плитам с подходящей влагонепроницаемой мембраной между плитой и стяжкой поверх изоляционного слоя
  • Сборные железобетонные элементы или балки с армированием
  • Подвесные полы на месте
  • В качестве покрытия для легких стяжек на основе легких заполнителей



Каковы преимущества песчано-цементной стяжки пола?

Традиционные стяжки для пола состоят из песка и цемента и обычно используются для создания прочной ровной основы для декоративного напольного покрытия по вашему выбору.

Несмотря на то, что многие предпочитают покрывать стяжку коврами, деревянными полами и плиткой, ее также можно оставить без покрытия – в качестве окончательной отделки пола.

Помимо выравнивания неровностей основания для получения гладкой поверхности, 9Песчано-цементная стяжка пола 0041 может использоваться для облицовки труб теплого пола, обеспечивая равномерное распределение тепла по помещению и устраняя точки перегрева и холода.

Сколько времени сохнет традиционная стяжка пола?

Время, необходимое для высыхания цементно-песчаной стяжки , может варьироваться в зависимости от глубины.

Например, тонкий слой стяжки пола может сохнуть всего 24 часа, а более толстый — не менее 48 часов.

Хорошей новостью является то, что наши традиционные стяжки являются полусухими, что упрощает работу с ними. Некоторые также содержат добавки для ускорения времени отверждения, что позволяет быстрее наносить напольные покрытия.

Чтобы получить дополнительную информацию о времени высыхания, позвоните нам по телефону 01204 387 029.

Сколько стоит песчано-цементная стяжка пола?

Стоимость традиционной стяжки пола указана за квадратный метр.

Цена, которую вы заплатите, часто зависит от размера вашего пола и глубины стяжки: большие площади стоят дороже, чем меньшие, а более толстые слои стоят больше, чем более тонкие.

Мы в JCW понимаем, что нет двух одинаковых проектов. Вот почему, прежде чем мы предоставим цену на песчано-цементную стяжку пола , мы всегда будем учитывать ваши требования к проекту.
