Железобетонные перемычки используются при возведении зданий и сооружений. Изделие усиливает прочность конструкции, укрепляя проемы в стенах. Изделие можно приобрести на заводе или изготовить самостоятельно. Готовое изделие, выполненное самостоятельно по технологии, отличается надежностью и качеством.

Содержание

1 Общие характеристики
2 Конструктивные особенности
3 Технологические характеристики
4 Маркировка
5 Как сделать перемычку самостоятельно
6 Советы и секреты
7 Книги по теме:

Общие характеристики

Изделия на основе бетона и стали широко применяются в частном домостроении, что обусловлено их прочностью, долговечностью и эксплуатационными характеристиками. Масса изделия зависит от ее габаритов.

Несмотря на вес, готовое изделие может использоваться при строительстве домов из:

бетона монолитного;
пенобетона;
кирпича.

Опорная длина для несущих перемычек варьируется между 17-30 см, для ненесущих – 10-15 см

Конструктивные особенности

Жби перемычки сборные классифицируются следующим образом:

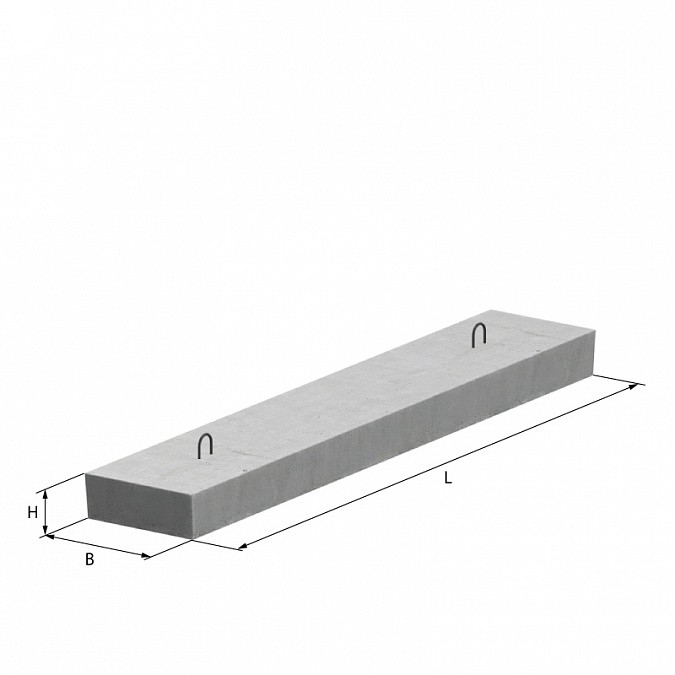

брусковые – ПБ – ширина до 250.00 мм;
несущие плитные – ПП – ширина более 250.0 мм;
сборные фасадные – ПФ – изделие выступает за фасад и служит для проемов с шириной выступа от 250.0 мм;
оконные балочные – ПГ — изделие г-образной формы, на выступ которого опирают плиту перекрытия.

Нагрузки

Разные типы перемычек рассчитаны под определенные нагрузки, что служит основой указанной классификации:

несущие. Изделие принимает и передает массу перекрытий и простенков. Заделка в стену – опорная длина – составляет 0.17-0.3 м. монтаж реализуется с участием грузоподъемных механизмов, для чего предусмотрены монтажные петли или отверстия для строповки. Несущие перемычки могут быть обрезными БГ, усиленными БУ.
рядовые – принимают нагрузку от собственного веса, массы расположенного выше простенка и заделывают в стену на 120 мм. Установка может производиться вручную, если проем не более 2.0 м.

Наиболее распространенным типом изделий являются брусковые железобетонные варианты. Элемент выдерживает нагрузки 100-3700 кгс/м. Бетон обеспечивает прочность на сжатие и жесткость, стальная арматура принимается растягивающие нагрузки.

По типу изготовления перемычки могут быть:

монолитными – закладываются на месте строительства;
сборными – производятся в заводских условиях.

Железобетонные перемычки, размеры

Все размеры этих изделий для окон и дверей нормируются ГОСТ 948-84. В зависимости от ширины проема, расчетной нагрузки и с опорой на стандарт подбирается необходимый типоразмер. Дверные и оконные элементы выкладывают на портландцемент. Изделие не подгоняется, — если проем слишком габаритный, его перекрывают несколькими элементами.

В зависимости от того, какие у ж/б перемычек размеры, принято выделять несколько дополнительных разновидностей: «карандаши» — тонкие рядовые, используемые в дверных просветах перегородок межкомнатных; ригеля – прогоны с полкой, выступающей основанием для упора вышестоящей конструкции; прогоны – крупногабаритные несущие балки.

При самостоятельном изготовлении перемычек их размеры делают несколько больше стандартных, под конструктив кладки

Сортамент настолько велик, что в табличных данных указаны основные параметры:

Марка	Размеры, мм			Вес, кг
Марка	Высота	Ширина	Длина	Вес, кг
ПП	65/140/220	380-510	1160-2980	72.0-835.0
ПБ	140/290	120-250	1030-5960	20. 0-2175.0
ПФ	140/220/290	—	770-4020	45-458
ПГ	70-435	250/380/50	1550-5960	357-2465

Для перемычек железобетонных, размеры, цены соотносятся между собой, как и на все ЖБИ изделия. Стоимость может варьироваться в пределах от 200 до 30 000 р.

Сечения стандартных изделий, исходя из их типоразмера, подразделяются следующим образом:

9ПБ – 12*19;
3ПБ – 12*22;
4ПБ – 12*29;
10ПБ – 25*19;
5ПБ – 25*22;
6ПБ – 25*29.

Технологические характеристики

Изделия, изготовленные промышленным способом, проверяются на соответствие стандарту (перемычки железобетонные ГОСТ 948-84, 13015-2003) по каждому из указанных параметров:

морозоустойчивость – F35/F200;
трещиностойкость, прочность, жесткость ;
прочность бетона М200 и выше;
влажность бетона при поставке – не более 13%;
толщина, вид, качество антикоррозионного покрытия;
размерные и качественные характеристики стали для закладных элементов, петель, арматуры;
огнеупорность;
сейсмостойкость;
точность геометрических параметров.

Маркировка

Опирание несущих перемычек составляет 250 мм, рядовых – 125 мм при пролете до 1.5 м, 200 мм – до 1.75 м, 250 мм – более 1.75 м

В соответствии с требованиями стандарта, железобетонные изделия маркируются при помощи буквенно-цифровых групп, разграниченных дефисами:

I группа представлена арабскими цифрами, сочетанием букв. Маркировка обозначает номер поперечного сечения изделия, его тип и длину в дециметрах;
II группа — арабские цифры обозначают расчетную нагрузку, которую может выдержать перемычка. Значение округляется до целого числа. Для предварительно напряженных изделий указывается класс арматуры;
III группа – указывает на дополнительные характеристики, например, О-особоплотный бетон, П – плотный; С-стойкость к сейсмическим воздействиям; п – наличие петель монтажных в брусковых перемычках, а – наличие анкерных выпусков и т.д.

Пример марки железобетонного изделия 8ПП18-71 АtV:

перемычка плитная;
длина 1810 мм;
поперечное сечение 380х190 мм;
расчетная нагрузка 71 кН/м;
изделие с напрягаемой арматурой класса АtV.

Как сделать перемычку самостоятельно

В частном строительство возможно изготовление перемычек двумя способами. Первый – это заливка монолитной конструкции, второй – изготовление отдельной перемычки на земле. В последнем случае готово изделие придется поднимать на высоту при помощи подъемной техники, поэтому первый способ менее трудоемок.

Для небольших построек с облегченной конструкцией кровли или при опирании плиты перекрытия на армопояс можно устраивать ненесущие перемычки. В остальных случаях рекомендовано возводить несущие конструкции.

Используемые материалы:

арматурная сетка/проволока вязальная;
доска обрезная 20-25 мм;
пленка п/э;
саморезы 2.5*13, 2.5*16.

Среди набора инструментов понадобятся молоток, ножовка, шуруповерт, монтировка, ведро, мастерок.

Закладка опалубки для перемычки железобетонной, армирование

При строительстве рядовой перемычки можно воспользоваться представленной технологией.

Оконная четверть – это выступ в проеме, обеспечивающий надежное крепление. Для его строительства используется металлический уголок 75-100 мм

Сборка опалубки подчиняется указанным принципам:

сборка деревянного каркаса начинается с монтажа нижнего щита, он подгоняется под размеры оконного проема и фиксируется дощатыми подпорками. Центральную подпорку лучше разместить ближе к внешнему краю, внутренний край не будет провисать благодаря вертикальному щиту;
правильность монтажа контролируется уровнем;
монтируются вертикальные щиты и в опалубка выстилается п/э пленкой;
выполняется армирование, диаметр зависит от типа перемычки. При возведении ненесущих плит достаточно заложить две жилы 6-8 мм, связанные проволокой. Под каркас выкладывается бой кирпича толщиной около 20 мм;
для устройства ж/б перемычек следует закладывать окна с четвертью.

Заливка бетона

Для работы используется бетон марки М200 – для ненесущих перемычек и М250 – для несущих. Материал более низкой марки замешивается на основе цемента М400, песка и щебня, согласно пропорции 1:2.8:4.8. После заливки смесь трамбуется ручными приспособлениями или электрическими вибраторами, выравнивается мастерком. После заливки боковые планки демонтируется по истечение 7 дней.

Между перемычкой и лицевой кладкой размещается слой утеплителя, в качестве которого можно применить минвату. Толщина слоя составляет 100 мм. Откосы оконного проема закладываются забутовочным кирпичом, так как пена, используемая в монтаже окна, будет контактировать с утеплителем, не обеспечивая необходимого крепления конструкции. Откосы также подлежат утеплению. В качестве альтернативы можно использовать пенополистирол, 30 мм. Такой подход позволит получить хорошую фиксацию окна и экономию на утеплителе откосов.

Советы и секреты

При строительстве железобетонных перемычек можно воспользоваться представленными рекомендациями:

высота бетонной перемычки не должна превышать 1/20 от длины проема, ширина принимается по ширине стены, чтобы отсутствовали уступы;
повысить прочность конструкции можно, используя арматуру d 14 мм;
распорки и нижняя часть опалубки демонтируются через 25 суток после полного созревания бетона;
заливку лучше проводить в том случае, когда верхняя часть перемычки будет стоять в едином уровне с верхним слоем кладки. Тогда дальнейшая кладка будет реализована без перепадов;
тип перемычки следует подбирать по типу нагрузок, которые она сможет воспринимать.

При самостоятельном изготовлении перемычек, в них закладывают арматуру несколько больше диаметром и (или) числом, чем по стандарту

Что именно использовать в ходе строительства – заводское изделие или то, которое произведено собственными руками, — свободный выбор каждого. Если перемычка сделана с соблюдением всех норм, она практически не уступает по характеристикам готовому изделию.

Как сделать перемычки своими руками (вариант пенобетона) показано в видео:

Книги по теме:

виды, маркировка и технология изготовления

Содержание

1 Определение
2 Назначение
3 Виды и маркировка
4 Геометрия
5 Технология изготовления
6 Основные виды
7 Опалубка и ее укрепление
8 Утепление
9 Армирование
10 Заливка
11 Советы при работе
12 Вывод

Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию. К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек. Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.

Определение

Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.

Вернуться к оглавлению

Назначение

В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек. Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально. Для изготовления перемычек применяются:

сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;
плотные тяжелые бетоны.

Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.

Вернуться к оглавлению

Виды и маркировка

Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:

Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.
Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.
Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.
Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.

Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире. Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.

Вернуться к оглавлению

Геометрия

Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.

Вернуться к оглавлению

Технология изготовления

Для изготовления железобетонной конструкции потребуются: доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке. По необходимости можно использовать бетономешалку. На первом этапе работ следует выбрать конкретный вид бетонных перемычек. Железобетонными изделиями обустраивают оконные и дверные конструкции на портландцементе. Это позволяет избежать дополнительной стадии подгонки. При этом резать изделия нельзя. При сильно широких проемах используется несколько элементов.

Вернуться к оглавлению

Основные виды

Предлагается несколько видов перемычек из железобетона:

оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;

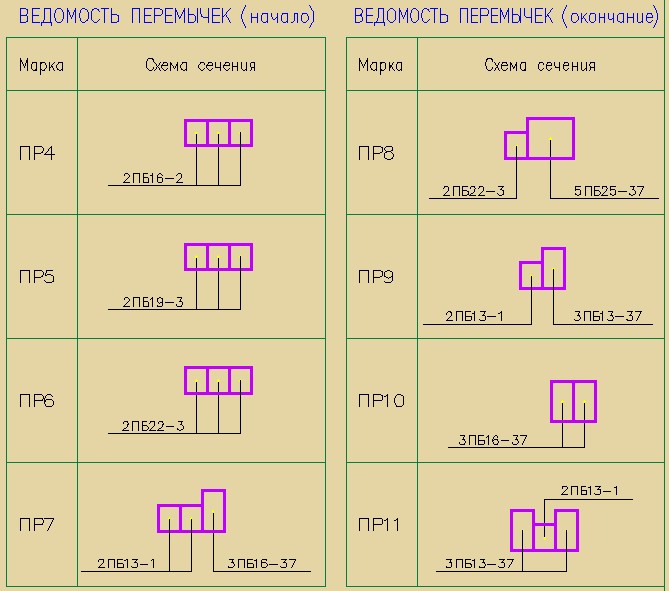

сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;
брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;
несущие необходимы для снятия нагрузки со стеновых плит. Такими перемычками закрывают проемы несущих стен.

Выполнить их можно самостоятельно или же приобрести уже готовые продукты. Технология обустройства опор представлена ниже.

Вернуться к оглавлению

Опалубка и ее укрепление

Самостоятельно перемычку возможно изготовить двумя способами: сразу над проемом или прямо на участке.

Качественное перекрытие получается при монтаже опалубки. Для выполнения работ понадобятся деревянные доски или щиты для рамы, ОСП-плиты или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Листы стали стоит смазать маслом. Это сократит время при разборке опалубки и защитит металл от влаги.

Подготовленная конструкция закрепляется проволокой на арматурной сетке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Фиксаторами на пересечении стержней арматуры конструкция закрепляется ниже каркаса. Это делается для предотвращения возможного прогиба щита после заливки тяжелого бетона. После установки конструкции важно еще раз затянуть проволоку, чтобы не произошло смещения. Дополнительно крепить опалубку следует подпорками. Только после этого можно заливать бетонный раствор.

Вернуться к оглавлению

Утепление

Дополнительно к перемычкам используют утеплитель (к примеру, минеральную вату). Утепляющий слой укладывают в процессе монтажа в опалубку между перекрытием и наружной кладкой, затем заливают бетоном. Толщина утепления должна быть около 10 см. Откосы проема дополнительно закладываются кирпичом. Тогда оконная рама будет упираться в заполнитель, а не в минеральную вату. Это позволит закрепить стык монтажной пеной. Однако такой откос потребует дополнительного утепляющего слоя.

В качестве альтернативы есть другой способ — с использованием экструдированного пенополистирола. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так она будет опираться о твердую поверхность, что позволит надежно зафиксировать окно. Тогда дополнительный слой утепления не понадобится, что позволит сократить объем работ.

Вернуться к оглавлению

Армирование

Выбор арматуры зависит от типа перекрытия. Для железобетона из плит и бруска применяются разные изделия. Классическая арматура 6—8 мм в диаметре применяется при обустройстве легких конструкций при незначительных нагрузках, например, при кладке стен, не выступающих несущими. В остальных случаях применяются более прочные материалы большего диаметра. Приготовленные стальные пруты укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварки при этом не требуется. В итоге должна получиться сетка.

Вернуться к оглавлению

Заливка

Заливку осуществляют бетоном М200 нужного объема. Приготовить его можно самостоятельно. Для этого потребуется пропорция: одна часть цемента на две части щебня и на пять частей песка. Цемент должен быть свежим, щебень — очищенным, а песок — просеянным. Смесь перемешивается в сухом виде. После этого добавляется вода. Под арматурную сетку нужно положить несколько половинок кирпичей. Смешанным до однородности раствором заливаются арматуру, пока она полностью не утонет. Следует слегка приподнять конструкцию над горизонтальным щитом. Работу можно продолжать, когда бетон полностью застынет. Чтобы избежать сквозняков, рекомендуется делать четверть сверху и с боков проема в 5 см. Внизу достаточно отпустить 2 см.

Вернуться к оглавлению

Советы при работе

При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:

Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.
Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.
Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.
Перемычки должны быть надежными и выполнены качественно.
Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.
Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.
Тип перемычки определяет вес общей конструкции.
Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.

Вернуться к оглавлению

Вывод

Бетонная перемычка с армированным поясом широко применяется в строительстве. С ее помощью повышается прочность, долговечность возводимого здания. Для разных конструкций предусмотрен определенный тип изделия и соответствующий размер.

Сегодня есть возможность приобрести готовый продукт. Кроме того, простота производства железобетонного пояса позволяет сделать его самостоятельно.

Установка бетонных перемычек | Бетонные перемычки Naylor

Следуйте этим инструкциям для успешной установки бетонных перемычек. Эта поверхность всегда должна оставаться самой верхней. Важно, чтобы перемычки были установлены правильно в зависимости от несущей способности. Если метка «ВЕРХ» не видна, то блок должен быть размещен так, чтобы арматурная прядь находилась близко к нижней части блока и вдали от приложенной нагрузки.

Серия эконом-класса Naylor полностью реверсивная и может быть установлена в любом направлении. Как следствие, эти блоки не маркируются.

Все перемычки должны укладываться на ровную полную постель раствора.

Все стяжки для стен, влагостойкие слои и дренажные отверстия должны соответствовать действующим строительным нормам.

По возможности рекомендуется, чтобы в конструкции полых стен как внутренние, так и внешние листы были выполнены одинаково.

Если перемычки поддерживают бетонный пол, проверьте правильность установки блока. Примите все необходимые меры, чтобы избежать ударной нагрузки на перемычки при укладке перекрытий и любых боковых нагрузок при регулировке перекрытий. Компания Naylor не несет ответственности, если глубина перемычки, поддерживающей бетонный пол/крышу, указана меньше рекомендуемых 140 мм.

Наши инженеры рекомендуют: Запрещается формировать/вырезать фальц в перемычках или сверлить отверстия для химических анкеров. Забивка и сверление допустимы при условии, что расположение предварительно напряженных напрягаемых элементов не нарушено.

Для пролетов более 1200 мм перемычки должны быть надлежащим образом закреплены во время строительства на расстоянии не более 1200 мм от центра. Подпорки не следует удалять до тех пор, пока раствор не созреет.

Перемычки Hi-Spec не должны использоваться в консольных ситуациях, если они специально не разработаны инженером с соответствующей квалификацией.

Резка

Предварительно напряженный бетон Перемычки можно резать с помощью высокоскоростного алмазного отрезного диска. Использование такого оборудования должно осуществляться должным образом обученным оператором, знающим требования по охране труда и технике безопасности для машины и информацию COSHH для продукта.

Ни в коем случае нельзя уменьшать размеры перемычек Ultra-Fire Range.

Для получения информации COSHH компании Naylor Industries, в которой подробно описаны продукты Naylor Lintels, а также информация об обращении и хранении, посетите веб-сайт www.naylor.co.uk или позвоните на нашу горячую линию технической поддержки по телефону 0800 542419.2.

Концевая опора перемычки

Перемычки обычно поставляются со следующими припусками на опору на каждом конце, если не указано иное.

• 100 мм для проемов до 1000 мм включительно • 150 мм для проемов до 3000 мм включительно • 200 мм для проемов свыше 3000 мм отсутствие перенапряжения кладки на опорах.

Стальные перемычки

Все перемычки должны укладываться на ровный слой известкового раствора. Для пролетов более 1200 мм следует использовать временную опору до тех пор, пока первые 3 ряда каменной кладки не созреют достаточно, чтобы опору можно было удалить. В некоторых случаях для этой цели достаточно дверной рамы, оконной рамы или деревянной накладки для проема, но это зависит от качества и материала рамы или накладки.

Особые требования

Если у вас есть какие-либо особые требования к перемычке, которые не указаны в нашем стандартном ассортименте, или вы хотите обсудить какой-либо из наших продуктов более подробно, позвоните в нашу техническую группу по телефону 0800 5424192, и мы будем рады обсудить вашу перемычку. требования более подробно или договориться о посещении, чтобы предложить соответствующее решение.

Что такое перемычка? Типы перемычек и их использование в строительстве

🕑 Время чтения: 1 минута

Содержание:

Что такое Lintel?
Подшипник перемычки
Типы перемычки, используемые в строительстве здания
- 1. Древесина Lintel
- 2. Каменная полоса марки
- 3. Кирпичная перема Цементобетонная перемычка
Часто задаваемые вопросы

Что такое перемычка?

Перемычка представляет собой балку, размещаемую поперек проемов, таких как двери, окна и т. д. в зданиях, чтобы выдерживать нагрузку от вышележащей конструкции. Ширина перемычки равна ширине стены, а концы ее встроены в стену. Перемычки классифицируются в зависимости от материала их изготовления.

Горизонтальные перемычки проще в изготовлении, чем арки.

Подшипник перемычки

Предусмотренный подшипник должен быть как минимум в следующих 3 случаях.

10 см
Высота балки
1/10 ^-го по 1/12 ^-го пролета перемычки.

Типы перемычек, используемых в строительстве

Перемычки классифицируются в зависимости от материала конструкции как:

1. Деревянная перемычка

В старые времена в строительстве в основном использовались деревянные перемычки. Но сейчас они заменены несколькими современными методами, однако в горных районах они используются. Основными недостатками древесины являются более высокая стоимость, меньшая прочность и уязвимость к огню.

Если длина проема больше, то это обеспечивается соединением нескольких деревянных деталей с помощью стальных болтов, как показано на рис. В случае более широких стен он состоит из двух деревянных частей, разнесенных на расстояние с помощью набивки деревянных частей. Иногда их усиливают за счет установки пластин из мягкой стали сверху и снизу, называемых перемычками.

2. Каменная перемычка

Это самый распространенный тип, особенно там, где камень доступен в изобилии. Их толщина является наиболее важным фактором его конструкции. Они также предусмотрены над отверстиями в кирпичных стенах. Каменная перемычка поставляется в виде одной детали или более одной детали.

Глубина этого типа поддерживается равной 10 см / метр пролета с минимальным значением 15 см. Они используются для пролетов до 2 метров. При воздействии на конструкцию вибрационных нагрузок в каменной перемычке образуются трещины из-за ее слабой растяжимости. Поэтому нужна осторожность.

3. Кирпичная перемычка

Используются, когда проем менее 1 м и действуют меньшие нагрузки. Его глубина варьируется от 10 см до 20 см в зависимости от пролета. Кирпичи с крестовинами более подходят, чем обычные кирпичи, потому что крестовины, заполненные раствором, обеспечивают большее сопротивление сдвигу торцевых соединений, что известно как кирпичная перемычка с неровностями.

4. Перемычка из армированного кирпича

Используется при больших нагрузках и пролете более 1 м. Глубина армированной кирпичной перемычки должна быть равна 10 см или 15 см или кратна 10 см. кирпичи укладываются таким образом, что между соседними кирпичами остается пространство шириной 2-3 см по длине для вставки стержней из мягкой стали в качестве армирования. Для заполнения швов используется цементный раствор 1:3.

Вертикальные скобы диаметром 6 мм предусмотрены в каждом вертикальном соединении 3 ^rd. В нижней части предусмотрена основная арматура, состоящая из стержней диаметром от 8 до 10 мм, загнутых на концах.

5. Стальная перемычка

Используются при больших внешних нагрузках и больших проемах. Они состоят из секций швеллера или балок из катаной стали. Мы можем использовать одну секцию или их комбинации в зависимости от требований.

При одиночном использовании стальная балка либо встраивается в бетон, либо облицовывается камнем, чтобы ее ширина соответствовала ширине стены. Когда более одного блока размещены рядом, они удерживаются на месте трубчатыми сепараторами.

6. Железобетонная перемычка

В настоящее время перемычки из железобетона широко используются для перекрытия проемов дверей, окон и т. д. в конструкции из-за их прочности, жесткости, огнестойкости, экономичности и легкость в строительстве. Они подходят для всех нагрузок и для любого пролета. Ширина равна ширине стены, а глубина зависит от длины пролета и величины нагрузки.

Основная арматура расположена внизу, а половина этих стержней изогнута на концах. Предусмотрены скобы для сопротивления поперечному сдвигу, как показано на рис.

ЖБ перемычка над окном с выступом показана на рис.

Ж/б перемычки предусмотрены над полыми стенами. Они придадут хороший внешний вид и экономичность. Гибкий D.P.C представлен выше, как показано на рис.

Часто задаваемые вопросы

Что такое перемычка?

Какие бывают типы перемычек в строительстве?

Перемычки классифицируются как:
1.
