Нагель для бетона размеры: Нагель для бетона 7,5х52 с потайной головкой. Шуруп 7,5*52 по бетону оцинкованный.

Содержание

Шуруп нагель по бетону: разновидности и когда используются

Главная » Расходные материалы »

Бетон имеет очень большую плотность, что отвечает требованиям к материалам для возведения стен и перекрытий. На такую стену бывает проблематично повесить полку или другую тяжелую конструкцию. Однако существуют специальные шурупы для бетонных стен и перегородок. Они подходят для разных типов конструкций и просты в использовании.

Содержание

Нагель по бетону — что это такое
Преимущества использования
Разновидности нагелей
Основные размеры шурупов, которые можно купить в магазинах
Сверло под нагель по бетону: нужно ли
Как закрутить нагель в бетон
Можно ли крепить тяжелые конструкции

Что такое нагель по бетону

Такие шурупы чаще всего используются для крепления тяжелых конструкций — рам, косяков дверей, шкафов, полок, ограждений, радиаторов отопления и других коммуникаций. Шуруп крепко удерживается за счет неравномерной двухзаходной резьбы и насечек по всей длине. Такая форма обеспечивает надежную фиксацию даже в бетонной стене. На головке шурупа расположены насечки для раззенковки.

Нагель по бетону выглядит как удлиненный саморез с резьбой по центру. С одной стороны головка с шестигранным пазом, с другой стороны — острой конец. Для их изготовления используют углеродистую сталь с защитным оцинкованным или анодированным покрытием, что обеспечивает защиту от коррозии и других воздействий. Для ввинчивания используются биты TORX Т30.

Крепления могут использоваться повторно, что является большим преимуществом для временных конструкций. Их выбирают за низкую цену, устойчивость к влажности и нагрузкам и надежную фиксацию предметов независимо от материала.

Преимущества использования

Главное достоинство, по сравнению с другими шурупами по бетону, заключается в том, что его используют без дюбеля. Перед прикручиванием чего-либо к бетонной стене, балке или перегородке необходимо просверлить отверстие диаметром 6 мм, затем в него вкручивается нагель. Плотность бетона не имеет значения. Шуруп можно использовать для плотного или ячеистого бетона. В стены из некоторых видов ячеистого — можно вкручивать саморезы без предварительного рассверливания.

Разновидности нагелей по бетону

Форма головки

Потайные. Плоская шляпка, которая позволяет закручивать шуруп вглубь конструкции, не оставляя выпуклости на поверхности. На головке имеются крестообразные шлицы. Есть насечки для раззенковки.
Прямоугольные. Имеют форму крюка. Может быть округлого типа.
Шестигранные. Резьба находится внутри с крестообразной шлицей. Для этих видов используются рожковые и накидные ключи.
Шпилька. Имеется гаечный резьбовой сгон.

Вид головки влияет на способ вкручивания нагеля в бетонную стену. Шуруп с крюком или шпилькой монтируются только с предварительно высверленным отверстием. Остальные типы допускается вкручивать непосредственно в стену.

Тип покрытия

Зачерненные. Саморезы черного цвета с оксидированным покрытием. Применяются только для помещений с нормальной влажностью. На улице или в подвалах его не применяют.
Омедненные. Желтого цвета. Чувствительны к различным воздействиям. Используются только при работах внутри помещения.
Оцинкованные. Серебристого цвета. Могут использоваться внутри и снаружи. Не разрушаются и не деформируются.

Нагель используют там, где другое крепление невозможно: основание слишком хрупкое, или монтаж вызывает определенные трудности.

Основные размеры шурупов, которые можно купить в магазинах

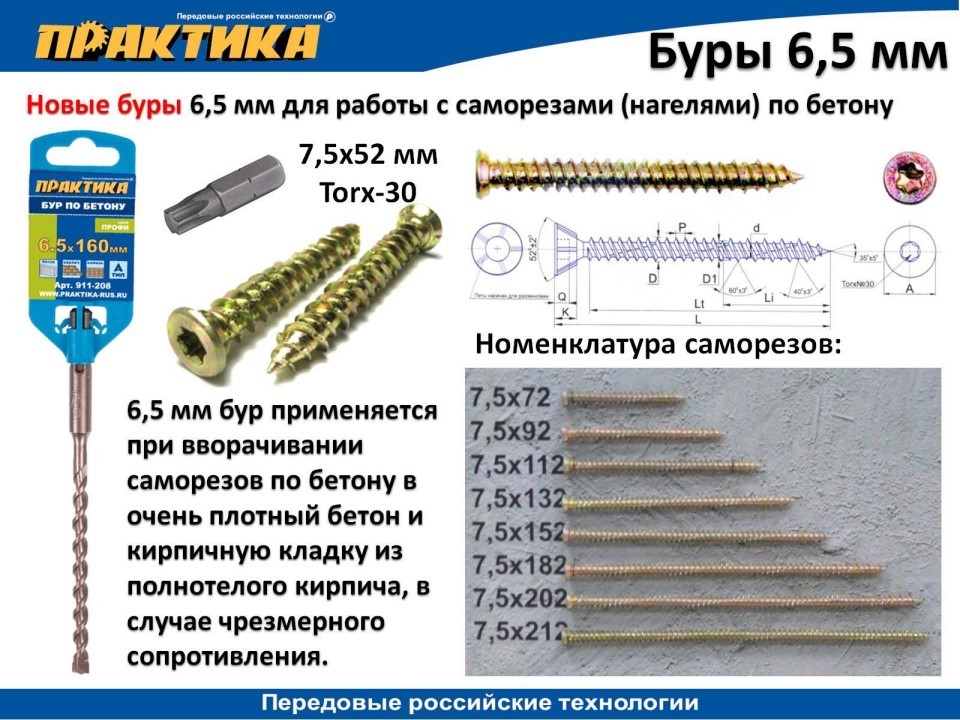

Диаметр нагеля всегда остается одинаковый — 75 мм. Длина рабочей части бывает различной — от 52 до 202 мм с шагом 20 мм, кроме 30 мм промежутка между 150 и 180 мм. Нагели продаются в коробках по 20, 100 и 200 штук. На некоторых строительных сайтах можно заказать от 1000 штук. Между шурупами с разным покрытием разницы в цене нет. Стоимость зависит только от их длины.

Сверло под нагель: нужно ли

Перед вкручиванием крепления в стену из бетона необходимо высверлить отверстие. Для этого используют сверло диаметром 6 мм. Ширина и длина отверстия должны быть меньше, чем сам нагель на 15-20%. Если в работе используется электродрель в режиме сверления, то подойдет универсальное, либо специальное сверло по бетону.

При использовании ударной дрели или перфоратора применяют сверло, у которого имеется канавки, расположенные на цилиндрической поверхности. Для керамзитобетона, пено — или газобетона сверлить предварительное отверстие не нужно. Это делается для того, чтобы создать полное контактирование шурупа с бетоном.

Как закрутить нагель в бетон

Перед монтажом конструкции необходимо рассчитать нагрузку. Сделать это довольно просто, так как диаметр у шурупов стандартный. Легкие предметы, такие как настенные полки, можно крепить на нагели длиной 72 мм. Для тяжелых и объемных предметов шуруп выбирается индивидуально.
Перед сверлением необходимо зачистить поверхность стены. На поверхности выполняется разметка будущих креплений. Перед разметкой нужно убедиться, что она не попадает в место прохождения арматуры или проводки. Между точками креплений не должно быть более 60 сантиметров, при установке окон — шаг не больше 70 сантиметров. От края стены отступают 5-6 сантиметров.
Глубина высверленного отверстия должна быть чуть больше длины нагеля. Если отверстие недостаточно глубокое, можно использовать металлический штырь, чтобы добиться нужной глубины. При монтаже недопустимы отклонения от оси сверления, держать дрель необходимо строго перпендикулярно стене. Отверстие очищается от пыли с помощью шомпола или строительного пылесоса.
При отсутствии инструмента для высверливания предварительного отверстия используют просто сверло. Его забивают в стену молотком. После нескольких ударов проворачивают и забивают снова, пока не получится отверстие необходимого размера.
При вкручивании нагеля в бетон не советуют использовать шуруповерт. Так как сам шуруп довольно хрупкий, он может не выдержать чрезмерной затяжки и нагрева, который образуется в процессе работы электроинструмента. Для монтажа используют простую отвертку. Если возникают проблемы с вкручиванием, то лучше взять молоток. При вкручивании шурупа в стену из пористого бетона, монтаж необходимо выполнять аккуратно.

Можно ли крепить тяжелые конструкции

Нагель по бетону используют при работе с конструкциями из разных материалов. Его применяют для металлических, пластиковых или деревянных изделий. Также с его помощью крепят алюминиевые и пластиковые окна к бетонным стенам и балкам. Выполненные насечки на рабочей поверхности самореза исключает произвольное выкручивание.

Нагелями крепят алюминиевые профили, дверные коробки, кровли, лестницы, навесы, ограждения, пожарозащитные двери. При выборе длины рабочей части следует учитывать, что шуруп размером 7,5х72 мм выдерживает конструкцию в 10 килограмм. Чтобы закрепить конструкцию весом более 100 килограмм, необходимо использовать нагель не меньше 152 мм. Несущая способность самореза зависит от длины рабочей части. Материал, из которого он изготовлен, позволяет применять его в квартирном ремонте, строительстве и промышленности.

Для бетона нагель является самым надежным креплением. Его невысокая цена и простота в использовании станет отличным помощником в строительстве и ремонте. Минимум инструментов для монтажа и различные типы шурупов упростят ремонт и сделают крепление надежным и крепким.

Вы используете в работе шуруп нагель по бетону?

Шуруп по бетону: как выбрать и использовать?

Разновидности шурупов по бетону

Шуруп по бетону или нагель представляет собой цилиндрическую, удлиненной формы деталь, на одной стороне которой головка, по центру — резьба и острый конец с другой стороны. Головка элемента может иметь вид шестигранника или крестовый паз по ее центру.

Для изготовления нагелей используется углеродистая сталь высокой твердости, что делает шуруп по бетону достаточно прочным, а нанесение специального защитного покрытия, предохраняет элементы от коррозии и улучшает механические свойства. Статья знакомит с типами шурупов, способами их применения по бетону.

Содержание статьи

Разновидности метизов
Параметры деталей
Выбор крепежа
Особенности использования саморезов
- Как вкрутить нагель

Заключение

Разновидности метизов

Шурупы для бетона выпускаются несколькими разновидностями.

Что такое саморезы по бетону, их классификация и особенности, можно увидеть в таблице:

Разновидность шурупа	Особенности
По форме и шагу резьбы
Универсальные	Диаметр деталей 3-6 мм, длина от 12 до 220 мм. Главная особенность метизов этого типа — их можно вкручивать в предварительно просверленное отверстие. Это многофункциональные изделия.
Универсальные с резьбой под елочку	Диаметры метизов составляют 3-8 мм, длина – от 12 до 220 мм. Это универсальные шурупы по бетону, применение их возможно лишь совместно с дюбелем, который чаще всего входит в комплект с нагелем. При наличии в бетонной стене пустот, рекомендуется при монтаже использовать ударный дюбель. При этом длины у шурупа и дюбеля одинаковые. Отверстие под метиз сверлится на 3-5 мм глубже длины самого шурупа.
Нагель с переменной резьбой	Под такой нагель по бетону требуется предварительно рассверливать отверстие, но им не нужны дюбеля. Наличие резьбы с насечками позволяет шурупу легко входить в стену. Диаметр такого метиза — 7,5 мм, а длина может колебаться в пределах 70-200 мм. Оптимальные размеры изделия — 7,5х72 мм.
По конструкции головки
Потайная или коническая	Это шурупы с крестообразным шлицем на плоскости головки.
Шестигранная	Эти шурупы вкручиваются с помощью рожкового ключа.
В виде шпильки	Детали с резьбовым стержнем для гайки.
В виде крюка	Это анкер с крюком.
Шурупы с головкой torx	Это редко используемые шурупы по бетону, потайная головка torx имеет на головке шлиц под звездочку — шестигранник. Помимо этого, с внутренней стороны головки предусмотрена зенковка, гарантирующая максимально плотное прилегание крепежа к изделию, которое крепится к бетонному основанию.
По виду покрытия
Черный	Готовые детали имеют оксидированное покрытие. Используются во внутренних помещениях с нормальной влажностью.
Белые	Такой нагель с цинковым покрытием. Используется в любых условиях внутри и снаружи здания.
Желтые	С покрытием из желтого цинка. Чаще используется такой шуруп для газобетона или внутри помещения.

Совет: Все эти модели монтируются лишь в заранее просверленное и правильно подготовленное отверстие.

Параметры деталей

Характеристики черных саморезов по бетону

Выбирая шурупы по бетону, размеры их необходимо подбирать согласно прикладываемой нагрузке.

Например:

при креплении шкафа, вес которого пять килограмм, можно использовать шуруп с размерами 3 х 25 мм, где 3 – диаметр стержня, 25 – его длина;
для крепления предмета массой 100 кг, размеры самореза лучше брать 10 х 160 мм;
С размерами шурупов, в зависимости от их вида, можно познакомиться из таблицы:

Нагель для бетона	Диаметры, мм	Длина, мм	Масса 1 штуки, гр.
Черный	7,5	52; 72; 92; 112; 132; 152; 182; 202	От 10 до 36,2
Белый	2,5; 3; 3,5	10; 12; 13; 16; 20; 25; 30; 40; 45	От 0,3 до 1,6
Желтый	2,5; 3; 3,5	10; 12; 13; 16; 20; 25; 30; 40; 45	От 0,3 до 1,9

Общий вид нагеля по бетону

Нагели для бетона изготавливаются по разработанным государственным стандартам – ГОСТ 1146-80. При заказе крепежа указываются размеры одной детали и общая масса всех элементов.

Выбор крепежа

Перед тем, как вкрутить в бетонную стену шуруп, необходимо правильно выбрать сам крепежный элемент и диаметр сверла.

По внешнему виду анкерный саморез по бетону от простых шурупов практически не отличается. Но существуют некоторые особые характеристики, которые обязательно должны иметь изделия, подходящие для монтажа своими руками в бетонные поверхности.

К ним относятся:

Шуруп по бетону нагель должен выполняться из высококачественной стали;
Тип шляпки и форма головки. Это зависит от инструмента, планируемого использовать, при вкручивании метиза. Например, шлицы «крест» и «звезда» подойдут для шуруповерта и отвертки. Такие шляпки удобно применять, когда необходимо прилагать большие усилия при закручивании самореза в бетонную стену;
Обязательно острым должен быть конец нагеля;
Шурупы должны иметь антикоррозийное покрытие, иначе они быстро поржавеют, что станет причиной распространения коррозии на армирующий каркас, при его наличии в стене.

Можно ли просверлить бетонную стену шуруповертом или электрической дрелью? На самом деле, не стоит портить свой инструмент.

Найдите перфоратор и не мучайтесь, а в крайнем случае правильно подберите сверло, с учетом таких критериев:

Диаметр инструмента должен быть меньше сечения метиза на 2-3 мм;
Допускается использовать универсальное сверло для электродрели;
Стоимости изделия. Больше всего цена анкеров рамного и клинового типов. Их имеет смысл приобретать, если на деталь будет оказываться довольно большая нагрузка. В остальных случаях достаточно купить недорогие саморезы, используемые для бетонных поверхностей;
При применении ударного инструмента, стоит приобрести специальное сверло с проточками на цилиндрической части хвостика.
Перед тем как закрутить шуруп в бетонную стену необходимо предварительно рассчитать нагрузку, под которую будет предназначен крепежный элемент. Для этого можно воспользоваться, приведенной ниже, таблицей:

Особенности использования саморезов

Применять такие крепежные элементы достаточно удобно и просто. Инструкция рекомендует перед тем, как вкрутить шуруп в бетонную стену заранее просверлить отверстие.

Перед тем, как вкрутить шуруп в бетон, понадобится:

Перфоратор, электрическая дрель, шуруповерт;
Сверло для шуруповерта по бетону;

Совет: Следует иметь в виду, что на вопрос можно ли шуруповертом сверлить бетон, однозначного ответа нет. В этом случае работы следует проводить очень осторожно и только в крайнем случае.

Обычная отвертка. Ее выбор зависит от формы шлица, нанесенного на головку нагеля. Чаще всего он крестообразный или фигурный, отвертка должна иметь такой же тип;
Молоток. Иногда саморезы допускается им вбивать в стену. Но только в ситуациях, когда: нет в наличии специального инструмента, для сверления отверстия; не будет на крепеж существенной нагрузки, например, он будет предназначен для крепления картины.

Как вкрутить нагель

Саморезы используются при монтаже пластиковых окон, любых деревянных конструкций, разных профилей, дверной коробки к бетонному или другому основанию. Прежде чем вкрутить по бетону саморез-нагель, просверливается отверстие в стене.

При этом необходимо учитывать, что:

От края стены расстояние не должно быть меньше 60 мм;
При монтаже пластикового окна, шаг между крепежными элементами выбирается максимум 60 см;
При установке алюминиевого или деревянного окна, максимальный шаг между элементами может составлять 70 см.

После сверления отверстия оно очищается от пыли;
Вставляется дюбель нужного размера. Он может быть пластмассовым или деревянным, главное, чтобы выдерживал крепеж и надежно закреплялся в бетонной стене;
Вкручивается саморез, как показано на фото.

Совет: Чтобы избежать обламывание самореза, необходимо его правильно вкручивать. Делать это следует аккуратно, не слишком затягивая крепеж. Стоит избегать быстрого вкручивания, что может привести к перегреву головки элемента и ее разрушению.

Заключение

Используя шуруп для бетона, можно значительно упростить крепление шкафов и других предметов, сделать это быстро и качественно. Промышленность выпускает крепежные элементы любых размеров и типов. А чтобы получить больше информации на эту тему, стоит познакомиться с видео в этой статье.

Дюбельные стержни – Pavement Interactive

Перейти к содержимому

Дюбельные стержни представляют собой короткие стальные стержни, которые обеспечивают механическое соединение между плитами, не ограничивая горизонтальное движение шва. Они повышают эффективность передачи нагрузки, позволяя выходной плите принять на себя часть нагрузки до того, как нагрузка фактически превысит ее. Это уменьшает совместную деформацию и напряжение в плитах подхода и выхода.

Рисунок 1. Штифтовые стержни (фиолетовые стальные стержни) устанавливаются в местах, где будут находиться поперечные швы готового покрытия PCC. Здесь стержни прикреплены к «клеткам», которые представляют собой минималистичные стержневые конструкции, предназначенные для удержания дюбелей в нужном месте до того, как они будут уложены бетоном. Клетки не выполняют никакой функции, кроме помощи при первоначальном выравнивании.

Штифты обычно имеют диаметр от 32 до 38 мм (от 1,25 до 1,5 дюйма), длину 460 мм (18 дюймов) и расстояние между ними 305 мм (12 дюймов). Конкретные положения и номера различаются в зависимости от штата, однако типичное расположение может выглядеть так, как показано на рис. 1. Для предотвращения коррозии дюбели покрыты либо нержавеющей сталью (рис. 2), либо эпоксидной смолой (рис. 3). Штифтовые стержни обычно вставляются на глубину середины плиты и покрываются веществом, разрушающим сцепление, чтобы предотвратить прилипание к PCC. Таким образом, дюбели помогают передавать нагрузку, но позволяют соседним плитам расширяться и сжиматься независимо друг от друга. На рис. 3 показано типичное расположение дюбелей на поперечном конструктивном стыке.

Рис. 2. Штифты с покрытием из нержавеющей стали/ (эпоксидное покрытие только на концах)

Рис. 3. Штифты на строительном стыке – зеленый цвет из-за эпоксидного покрытия.

Опрос дюбелей

Вопросы

Используете ли вы гладкие дюбели с эпоксидным покрытием в своих бетонных покрытиях?
Вы в последнее время извлекали гладкие дюбели из бетонных полов? Если да, то в каком состоянии они были вообще?
Сталкивались ли вы с проблемами ржавчины при использовании гладких дюбелей с эпоксидным покрытием? Если да, то как долго они находились на месте и была ли ржавчина причиной разрушения швов дорожного покрытия?
Используете ли вы гладкие дюбели без эпоксидного покрытия? Если да, то какие покрытия вы используете и какой процент ваших гладких дюбелей покрыт чем-то другим, кроме эпоксидной смолы?
Дополнительные комментарии:
Хотите ознакомиться с скомпилированными результатами этого опроса?

Результаты

Обзор стержней для дюбелей

Стержни для дюбелей с эпоксидным покрытием, используемые в бетонных покрытиях из портландцемента – DOT Кентукки

Вопросы

Используете ли вы гладкие дюбели с эпоксидным покрытием в своих бетонных покрытиях?
Вы в последнее время извлекали гладкие дюбели из бетонных полов? Если да, то в каком состоянии они были вообще?
Сталкивались ли вы с проблемами ржавчины при использовании гладких дюбелей с эпоксидным покрытием? Если да, то как долго они находились на месте и была ли ржавчина причиной разрушения швов дорожного покрытия?
Используете ли вы гладкие дюбели без эпоксидного покрытия? Если да, то какие покрытия вы используете и какой процент ваших гладких дюбелей покрыт чем-то другим, кроме эпоксидной смолы?

Результаты

Штифты с эпоксидным покрытием, используемые в бетонных покрытиях из портландцемента

Дюбельные стержни: назначение, размещение и преимущества

🕑 Время чтения: 1 минута

Дюбельный стержень представляет собой небольшой круглый гладкий стальной стержень, используемый для механического соединения любой бетонной плиты, колонны или дорожного покрытия без ограничения гибкости горизонтальный стык.

Эти стержни в основном используются в плоском бетонном покрытии со швами (JPCP) для поддержки повышенных напряжений и нагрузок, вызванных движущимся транспортным средством. Поскольку d — это диаметр стержня, диапазон длин дюбелей будет от 45d до 50d.

Два типа дюбелей: дюбели из нержавеющей стали и дюбели с эпоксидным покрытием.

Рис. 1: Штифт с эпоксидным покрытием Рис. 2: Штифт из нержавеющей стали

Содержимое:

Назначение дюбелей
Размер дюбелей
Размещение дюбелей
Преимущества использования дюбелей
Недостатки использования дюбелей
Часто задаваемые вопросы

Назначение дюбелей

Дюбели служат для следующих целей: нагрузка, создаваемая плитой, уменьшается. Штифтовые стержни передают вес с одной плиты на соседнюю плиту.

Благодаря использованию этих стержней уменьшается растрескивание углов и дефекты стыков.

Благодаря этим стержням повышается производительность швов мощения.

Размер стержней для дюбелей

Стержни для дюбелей обычно имеют длину 18 дюймов, диаметр от 1,25 до 1,5 дюймов и расстояние между ними 12 дюймов в зависимости от толщины дорожного покрытия. Штифты покрыты либо эпоксидной смолой, либо нержавеющей сталью для предотвращения ржавчины.

Размещение дюбелей

Размещение дюбелей включает следующие этапы:

Стержни должны сохранять постоянство 9Угол 0 градусов с центральной линией.
Стык или трещина должны иметь не менее половины штифта с каждой стороны, и для этой цели необходимо вырезать новый канал.
Эти стержни обычно располагаются поперек поперечных швов бетонного покрытия, так как в этом месте происходят движения бетона.
Они размещаются ближе к середине плиты и покрываются связующим веществом, чтобы ограничить сцепление с PCC.
Дюбель способствует передаче нагрузки, что позволяет соседним плитам расширяться и сжиматься.
Стандартный метод размещения дюбелей при строительстве нового дорожного покрытия заключается в укладке 11 стержней на 12-футовую полосу, начиная с первого стержня, расположенного на расстоянии 12 дюймов от края тротуара, и всех последующих стержней, отстоящих друг от друга на 12 дюймов.

Рис. 3: Размещение дюбелей

Эти стержни также используются для плит и колонн в железобетонных стенах двумя различными способами:

Метод 1: Первый метод, который является наиболее популярным и эффективным с точки зрения склеивания, включает размещение коротких стержней в нужном месте перед заливкой бетона. Он недорогой, поскольку не нуждается в химическом связывании по причинам склеивания.

Рис. 4: Размещение дюбелей

Метод 2: В этом методе для заполнения отверстий, просверленных в бетоне для прочного сцепления, используется Hilti Chemical, но это более затратно, поскольку требуется Hilti Chemical. Такой подход используется, когда перед заливкой бетона пренебрегают удлинителями.

Преимущества использования дюбелей

Использование дюбелей снижает натяжение и прогиб.
Эти стержни помогают плитам выдерживать больший вес, укрепляя их.
Эти стержни также повышают первоначальную износостойкость дорожного покрытия.
Улучшение гибкости суставов элементов конструкции.
Увеличивает первоначальную стоимость проекта при одновременном снижении стоимости жизненного цикла.

Недостатки использования дюбелей

Проблемы возникают при установке.
Неровный и недостаточно уплотненный бетон вокруг дюбелей.

Часто задаваемые вопросы

Что такое дюбель?

Дюбель представляет собой небольшой круглый гладкий стальной стержень, используемый для механического соединения любой бетонной плиты, колонны или дорожного покрытия без ограничения гибкости горизонтального стыка.

Для чего в бетонных плитах или дорожном покрытии используются дюбели?

Штифтовые стержни служат для следующих целей:
1. Когда две плиты перемещаются вместе, ударная нагрузка, создаваемая плитой, уменьшается. Штифтовые стержни передают вес с одной плиты на соседнюю плиту.
