Армопояс под мауэрлат: крепление своими руками

Изготовление армирующего пояса поверх кладки стены гарантирует высокую прочность строения. Особенно это важно для зданий, стены которых изготавливаются из пористых материалов с ограниченной несущей способностью, таких, как пенобетон, газонаполненные блоки или керамзитобетон. Перечень можно дополнить кирпичными стенами некоторых конструкций.

В каких случаях нужен армопояс и как его изготовить

Этот узел исполняет роль «посредника» между коробкой здания и верхним строением, состоящим из стропильной системы и кровельного пирога. Точечные нагрузки от каждой стропильной ноги передаются на опорную конструкцию и равномерно распределяются по верхней плоскости стен. Характер нагружения состоит из двух векторов:

  1. Вертикально направленный, обусловленный массой стропильной системы и ветровыми нагрузками на кровлю.
  2. Горизонтальный, передаваемый наклонным элементом — стропилом. В конце концов распирающее усилие может привести к деформации стен и их разрушению.

Поэтому армирующий пояс является обязательным элементом, если коробка здания изготовлена из пенобетона, керамзитобетона, кирпича и подобных им материалов. Нужно отметить, что устройство армопояса не устраняет необходимости установки мауэрлата, поскольку эти узлы выполняют принципиально различные функции:

Строго говоря, в большинстве современных конструкций зданий присутствуют несколько армопоясов. Первый из них расположен внизу, под коробкой здания, и имеет собственное название — ростверк. Его назначение такое же — распределение нагрузок на фундамент. Второй и последующие — выше, последний — по верху стены под мауэрлат.

Следует понимать, что основным укрепляющим элементом является именно ростверк. Устройство последующих поясов усиленной конструкции (за счёт установки более мощной арматуры) без нижнего армопояса бессмысленно и является бесполезной тратой денег.

Межэтажные армопояса придают зданию дополнительную прочность

Размеры и конструкция армопояса

Обычно ширина армирующего пояса под мауэрлат должна приближаться к ширине кладки стены. Минимальным является размер 25х25 сантиметров. При использовании для кладки стен газобетонных блоков верхний ряд выполняется из блоков специальной U-образной формы, предназначенных именно для создания армопояса.

U-образные блоки упрощают заливку армопояса, являясь опалубкой для него

На стенах из кирпича роль наружной стенки опалубки играет кладка в полкирпича, а внутренняя изготавливается из различных материалов, таких, как ОСП, фанера, доски и другие подобные изделия.

Если предусмотрено строительство дома с мансардой, в стропильной системе, как правило, используются стойки, лежни и другие детали, характерные для такой конструкции. В таком случае нагрузка должна распределяться и на простенки внутри дома, на них также нужно устраивать армопояс. Во всех других случаях такая опора устраивается только по внешнему периметру стен.

Технология устройства

Для изготовления этого устройства разработаны и применяются разные технологии. Различие между ними заключается в материалах опалубки и способах её устройства, а также в методах исполнения армирования.

Опалубка под армопояс

Опалубку делают из досок или листовых материалов. Связка по низу производится брусками 50х50 миллиметров, которыми устанавливается расстояние между стенками. Для придания конструкции жёсткости производятся вставки из резьбовых шпилек размером М8. Внутри опалубки на шпильку надевается пластиковая трубка, длина которой соответствует размеру армопояса по ширине. После созревания бетона на 7-й — 10-й день можно демонтировать опалубку, при этом нижние бруски и пластиковые трубки остаются в массе бетона, существенно не влияя на его прочностные характеристики.

Фотогалерея: виды опалубок для армопояса
Доска — наиболее распространенный материал для опалубки армопояса
При заливке армопояса стена утепляется, чтобы отсечь «мостик холода»
Армопояс органично вписывается в конструкцию здания
Для опалубки армопояса хорошо подходит фанера

Верхний обрез опалубки нужно выставить строго по горизонтали, воспользовавшись водяным уровнем. При этом нужно учитывать, что уровень заливки бетона будет контролироваться именно по краям опалубки.

Перед заливкой армопояса производится установка закладных деталей. Винтовые шпильки и анкерные болты крепятся к арматуре вязальной проволокой, а деревянные бруски просто заливаются бетоном. Закладные нужны для решения следующих задач:

  1. Анкерные болты или резьбовые шпильки для крепления мауэрлата.
  2. Деревянные бруски для дополнительной фиксации опорного бруса с использованием скоб.

    Для крепления опорного бруса используются прутки, шпильки и деревянные закладные детали

Армирование

Для упрощения процесса установки прутков часто применяется сборка сеток на земле из четырёх или шести арматурин, которые затем размещаются в опалубке. Поперечные связи располагаются на расстоянии 20–25 сантиметров друг о друга. Размер сечения такой сетки составляет 15–25 сантиметров. Недостаток такого способа заключается в том, что их стыковка происходит по углам коробки здания. А это противоречит основному правилу армирования — стыковка на углах и пересечениях арматуры недопустима.

Армирование повышает несущую способность пояса

Армирование лучше производить последовательной сборкой внутри опалубки. Для этого прутки арматуры выкладываются в один слой по всему периметру армопояса. Там, где концы выходят на угол здания, производится загиб и конец крепится к очередному прутку вязальной проволокой. После укладки нижнего пояса производится монтаж второго. Для этого нужно заранее изготовить П-образные стойки и поперечины, которые нужно установить на расстоянии 20–25 сантиметров друг о друга. Крепление производится вязальной проволокой. Следует обратить внимание на выбор этого материала. Скреплённые им узлы работают только во время заливки, а после застывания бетона они не несут никакой нагрузки. Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига. Ими гораздо легче пользоваться, а результат тот же.

При монтаже армирующего каркаса лучше использовать мягкую отожжённую проволоку

Заливка армопояса под мауэрлат

Особенность выполнения работ по заливке армопояса состоит в том, что они выполняются на высоте. То есть подача бетона или его компонентов к месту выполнения работ существенно затруднена. А заливку армопояса нужно произвести в один приём. Следует понимать, что заказ бетононасоса в этом случае неизбежен.

Использование бетононасоса гарантирует заливку пояса в один приём

Сколько заказать бетона

Расчёт потребности в материале для этого случая прост. Например, при размере армопояса 25х30 сантиметров и длине по периметру 40 метров, понадобится бетона: 0,25 х 0,3 х 40 = 3 кубометра. Нужно согласиться, что приготовить такое количество материала и поднять его на высоту весьма затруднительно.

Как произвести заливку армопояса

Заливку нужно произвести бетоном марки не ниже 200, что предполагает следующую рецептуру:

  • цемент марки 400 — одна часть;
  • песок мытый — три части;
  • гравий — три части;
  • вода — одна часть с контролем консистенции раствора.

Для большей текучести бетона в его состав вводятся пластификаторы, не влияющие на качество.

Бетонный раствор подаётся внутрь опалубки непрерывно и наполняет опалубку до краёв. В процессе заливки бетона его нужно постоянно протыкать стержнем, а лучше обрабатывать погружным вибратором. В противном случае в массе могут образовываться пустоты, влияющие на прочностные характеристики армопояса.

Обработка вибратором гарантирует качество бетона

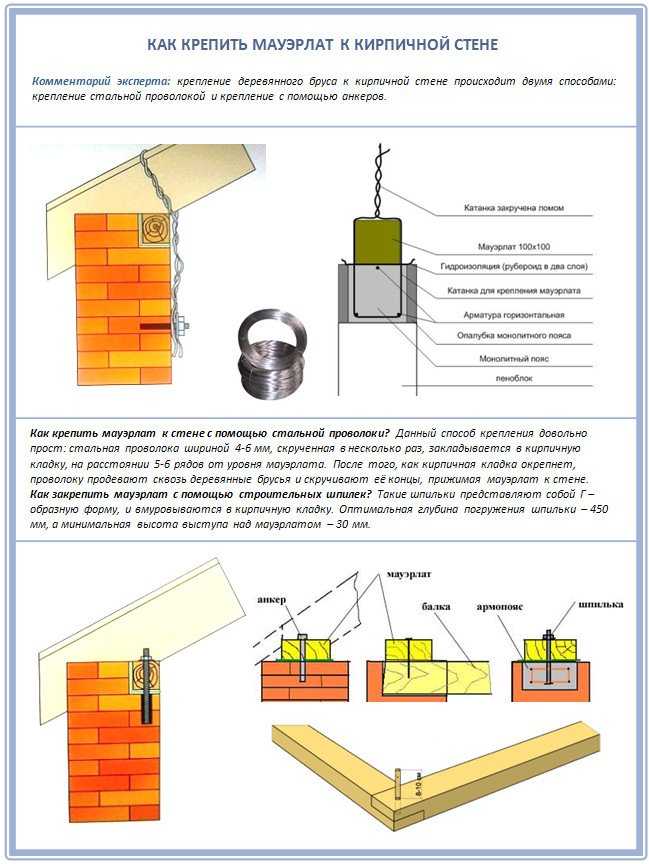

Для закрепления мауэрлата в процессе заливки нужно установить крепление. Возможны следующие варианты:

  1. К арматурной сетке привязывается проволока диаметром 5–6 миллиметров таким образом, чтобы её концы длиной до 40 сантиметров выходили за уровень бетона по обеим сторонам армопояса.
  2. Также возможно сделать выпуск крепёжных концов проволоки по оси армопояса на расстоянии 20–25 сантиметров. В этом случае два конца выпускаются через два отверстия, и брус крепится к бетонной поверхности скруткой.
  3. Кроме указанных способов применяются также анкерные болты или резьбовые шпильки, при помощи которых поверх армопояса крепится мауэрлат.

Установка и крепление мауэрлата

Эта ответственная операция выполняется с учётом ряда обстоятельств:

  1. Для несущего элемента стропильной системы применяется деревянный брус сечением 100х150 или 150х150 миллиметров.
  2. Только в случае, когда для неё используются металлические изделия (в частности — профильная труба), мауэрлат делают из швеллера или балки.
  3. При необходимости, когда длина основания превышает 6 метров, брус можно сращивать. Для этого выполняются запилы и детали стягиваются винтом.
  4. Перед укладкой бруса поверхность армопояса укрывается гидроизоляцией, чаще всего для этого используется рубероид в один или два слоя.
  5. Перед установкой древесину нужно обработать антисептиками и антипиренами.
  6. Анкерные болты представляют собой пруток L-образной формы с резьбой М12 — М16. Детали крепятся перед бетонированием к армирующему каркасу по оси армопояса на расстоянии не более одного метра. При заливке, пока бетон ещё не схватился, нужно пройти и поправить все болты, чтобы они стояли строго перпендикулярно к поверхности армопояса.

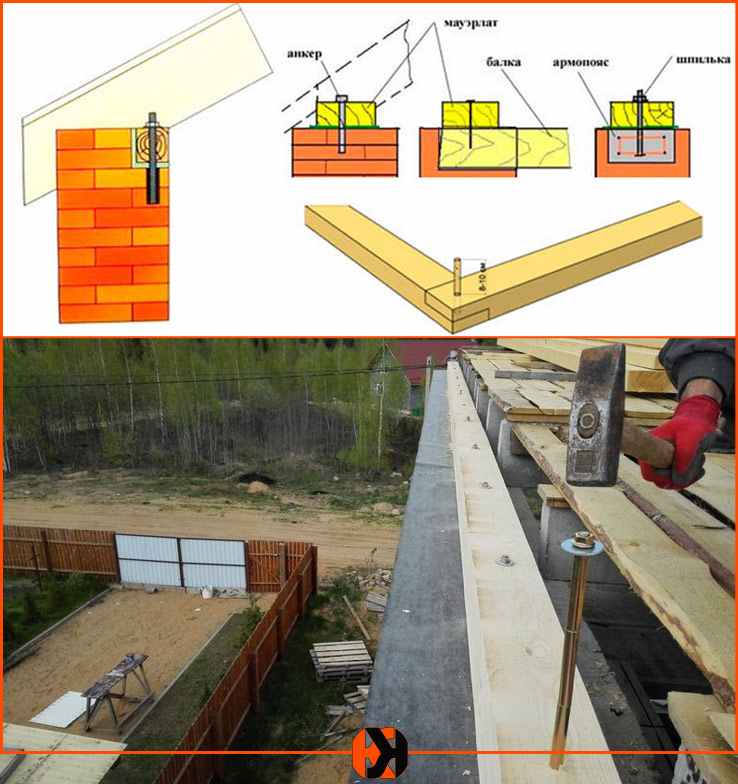

    Распространён способ крепления опорного бруса шпилькой или анкерным болтом

  7. Разметка отверстий для анкерных болтов производится по месту. После установки бруса на болты на выступающую резьбовую часть устанавливается шайба и наворачивается гайка. При затяжке гаек нужно приложить усилие, чтобы шайба немного промяла древесину. Нужно соблюдать условие, чтобы места крепления мауэрлата не совпадали с местами установки стропильных ног. В идеальном случае они должны располагаться посередине между ними.

    Мауэрлат устанавливается на оцинкованный резьбовой крепёж

  8. Аналогичным образом используются закладные шпильки. Перед заливкой армопояса они крепятся к армирующему каркасу вязальной проволокой не менее чем в двух точках, а в процессе заливки их положение нужно контролировать. К нижнему концу шпилек необходимо приварить поперечины.
  9. Установку мауэрлата нужно производить не ранее, чем через 28 дней после заливки бетона поле полного его отвердения.

Видео: как устроить армопояс своими руками

Строение с армопоясом обеспечит эксплуатацию загородного дома в течение не менее 50 лет с минимальными затратами на ремонт. А главное — проживание в таком укреплённом доме будет комфортным и безопасным.
