Монтаж ленточных фундаментов: Устройство сборного ленточного фундамента. Монтаж сборных ленточных фундаментов. Монтаж сборных ленточных фундаментов

Основные правила монтажа ленточного фундамента дома

В частном строительстве при использовании тяжелых строительных материалов (камень, кирпич или бетон) чаще всего закладывают ленточный фундамент. Также этот тип фундамента актуален при строительстве дома с массивными перекрытиями.

Ленточный фундамент используется для сооружений из кирпича, панелей.

Основные принципы закладки ленточного фундамента

Ленточный фундамент представляется собой полосу из бетона или железобетона, которая проходит по периметру строения. Поперечное сечение имеет одинаковую форму в каждой точке ленточного фундамента как в его наружной части, так и внутри здания. Технология монтажа ленточных фундаментов значительно проще, чем свайных или плитных, но процесс его закладки более трудоемкий.

Схема поперечного сечения ленточного незаглубленного фундамента.

Закладывают ленточный фундамент подо всеми капитальными стенами: и внутренними, и наружными. Он может быть заложен и под ряд опор, если для его изготовления используются железобетонные перекрестные балки. Ленточный фундамент незаменим при строительстве домов с цокольными этажами, подвалами или гаражами, расположенными под домом, так как никакой другой тип фундамента не предоставляет альтернативной возможности для обустройства подобных помещений. Кроме того, если у вас есть опасения, что фундамент может осаживаться неравномерно из-за неоднородности грунта на строительном участке, монтаж данного типа фундамента предотвратит подобную угрозу, так как ленточная конструкция в таких условиях срабатывает как единый элемент.

Монтаж фундамента ленточного типа сопровождается большим объемом земельных работ, трудоемкость его установки также высока. Кроме того, расход материала для выполнения основы ленточного фундамента достаточно велик. Преимущества данного типа конструкции в том, что она очень надежна, это и объясняет широкое использование ленточных фундаментов в частном строительстве.

Вернуться к оглавлению

Типы ленточных фундаментов и их основные отличия

Существует 2 основных типа ленточных фундаментов: монолитные и сборные.

Монтаж первого типа подразумевает установку на дне котлована на строительной площадке опалубки из дерева, полости которой заполняются бетоном. Далее проводится установка стальной арматуры и утепление керамзитом, пенопластом или минераловыми плитами.

Схема устройства ленточного монолитного фундамента.

Монолитный фундамент обладает некоторыми преимущества и недостатками. Его преимущества таковы:

• прочность;
• устойчивость;
• возможность применения при строительстве домов любой формы;
• герметичность по всему периметру.

Не с лучшей стороны монолитные ленточные фундаменты характеризуют такие качества:

• большой объем бетонных и земельных работ, которые увеличивают срок монтажа;
• большой вес конструкции;
• расход материалов в большом объеме;
• монтаж достаточно трудоемкий.

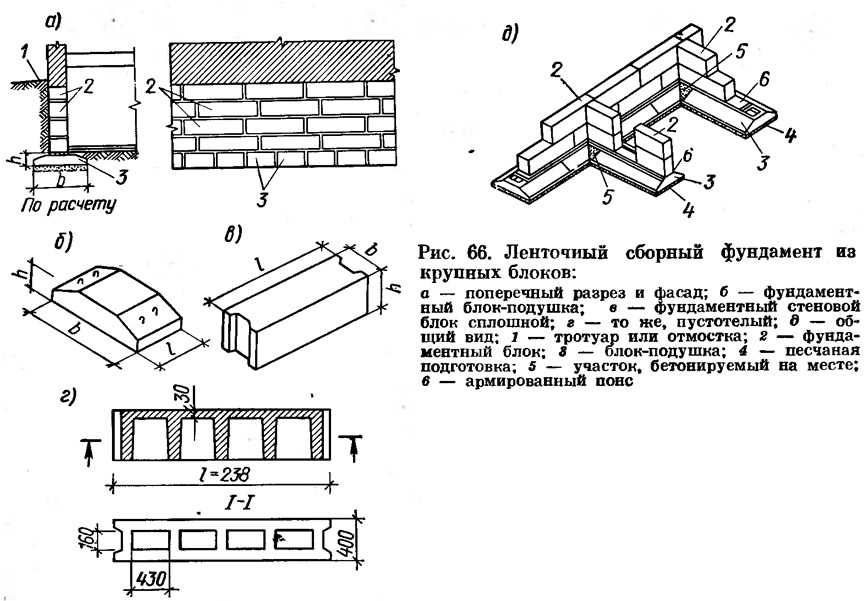

Схема ленточного сборного фундамента.

Монтаж сборного ленточного фундамента подразумевает использование уже готовых блоков из бетона или железобетона, которые производятся в промышленных или полигонных условия. Из таких блоков собирают фундамент необходимой формы и размера.

Преимущества сборного ленточного фундамента в основном такие же, как и у монолитного. Сборная конструкция не обладает только последним из вышеописанных преимуществ и кроме того характеризуется тем, что монтаж может быть выполнен быстрее, а технология выполнения работ значительно проще.

Недостатки сборного типа конструкций следующие:

• конструкция не герметична, в стыках монтажных единиц могут образовываться протечки;
• желательно, чтобы конструкция имела простую форму, так как блоки имеют стандартные размеры.

Вернуться к оглавлению

Технология монтажа монолитного ленточного фундамента

В частном строительстве чаще всего применяется монолитный ленточный фундамент, поэтому технология его монтажа будет рассмотрена более подробно. Прежде всего необходимо подготовить участок: расчистить от мусора и провести разметку. Разметка подразумевает нанесение осей здания на участок. Для разметки используйте небольшие колышки и проволоку или веревку. Если на вашем участке сложный рельеф, то вам может потребоваться строительный уровень. После разметки необходимо перепроверить перпендикулярность углов здания. Подготовить под строительство необходимо площадку на 2-5 м больше, чем проектные размеры дома.

Схема армированного монолитного ленточного фундамента.

После того как площадка под строительство готова, переходят к рытью траншеи под фундамент. Котлован может быть вырыт как вручную, так и с привлечением спецтехники (экскаватора). Его дно нужно в любом случае выровнять вручную. В целях безопасности траншея должна быть отгорожена. На ее дно укладывается подушка из песка или мелкого гравия. Подушку нужно тщательно утрамбовать, песок при этом необходимо увлажнять. Толщина подушки может варьироваться от 12 до 20 см. Сверху на подушку укладывается гидроизоляционный материал, например полиэтиленовую пленку. Можно залить подушку цементным раствором, это также предотвратит проникновение воды в грунт из бетона.

Далее в траншею устанавливают опалубку. Доски для опалубки должны быть струганными с одной стороны, их толщина должна быть не меньше 4-5 см. Может быть применена щитовая разборная опалубка из металла. Опалубка должна быть зафиксирована при помощи распорок, это поможет предотвратить выпучивание стены. Вертикальность стен опалубки должна быть тщательно отрегулирована при помощи отвеса, долговечность фундамента во многом зависит от этого. Опалубка должна быть выведена минимум на 30 см над поверхностью земли. Это пространство при дальнейшем строительстве станет цоколем дома. Рекомендуется сразу оставить в фундаменте отверстие, через которое в дом будут вводится коммуникации (водопровод и канализация): если вы забудете это сделать, то вам придется такое отверстие прорубать, что может привести к нарушению целостности фундамента.

Этапы возведения монолитного железобетонного ленточного фундамента.

Установка опалубки и монтаж армированного каркаса осуществляется одновременно. Арматура устанавливается по всему периметру. Как правило, подобный каркас изготавливается из 2-х рядов вертикально установленной стальной арматуры, которая соединяется горизонтальными армированными прутьями. Количество армированных прутьев и шаг между ними зависят от глубины закладки фундамента: чем глубже, тем больше арматуры необходимо использовать. Шаг между арматурой может составлять 10, 15, 20 и 25 см. Соединяется между собой арматура сваркой или при помощи специальной вязальной проволоки. Последний из этих 2-х вариантов предпочтителен, так как сварка повышает риск образования коррозии на каркасе. Чтобы арматура не выглядывала из поверхности бетона, необходимо соблюдать минимальное расстояние от центра прута до края фундамента в 3,5 см.

Если армированный каркас для будущего фундамента готов, можно заливать бетон. Этот процесс осуществляется в несколько этапов. Заливка бетона в опалубку выполняется слоями, толщина каждого из которых будет составлять 15-20 см. После заливки каждого слоя бетон нужно утрамбовать. Для этого подойдут и деревянные трамбовки, но если у вас есть возможность, то лучше использовать специальный вибратор. Обратите внимание на то, что бетон для каждого слоя должен иметь одинаковую консистенцию, в противном случае фундамент будет расслоен и это скажется на его прочности.

Желательно заливать бетон в теплое время года. Если вы все-таки выполняете эти работы зимой, то бетон необходимо утеплять. Для этого подойдет солома, стекловата или или опилки. Можно отказаться от утеплителя, если бетон будет прогреваться.

Вернуться к оглавлению

Необходимые дополнительные манипуляции

Схема монолитной плиты на ленточном фундаменте.

Фундамент рекомендуется защитить от негативного воздействия влаги. Для этого проводится его гидроизоляция. Приступать к этим работам можно спустя 7-10 дней после заливки бетона, когда опалубку можно будет снять. Для гидроизоляции можно использовать рубероид и битумную мастику. Мастика наносится на поверхность бетона, и на нее приклеивается рубероид. Следите за тем, чтобы рубероид не отслаивался и не отпадал от стенок, так как пропуски в гидроизоляции значительно снизят ее эффективность.

После гидроизоляционных работ пазухи фундамента заполняют мелким песком, который послойно увлажняют и тщательно трамбуют. Это нужно делать с максимальной аккуратностью, так как при грубом выполнении работ гидроизоляция может быть повреждена. Предотвратить это можно, если использовать геотекстиль или дренажную мембрану в качестве защитного слоя.

Монтаж фундамента любого типа – это наиболее ответственный этап строительства здания, так как от прочности и надежности основы здания зависит его целостность, надежность и срок службы. Обратите внимание на подготовительные работы, эти, на первый взгляд, мелочи могут в значительно степени сказаться на фундаменте.

Особенности монтажа ленточного фундамента

Фундамент — основа любого строения. Эта часть здания принимает на себя всю нагрузку, удерживает конструкцию от разрушения при внешних воздействиях (ветра, землетрясений, подтоплений и т. д.). Рассмотрим основные виды ленточных фундаментов, их конструктивные особенности и монтаж.

Общая информация

Ленточным фундаментом называют полосу (ленту) из железобетона, проходящую по всему периметру здания. В простейшей конструкции подобная лента прокладывается только под наружными стенами строения. Более сложные конструкции предполагают прокладку фундамента под всеми или несущими внутренними стенами.

Ленточные фундаменты применяются:

1. Для кирпичных, бетонных, кирпичных сооружений с плотностью стен порядка 1000–1300 кг/м3 или более.
2. Для сооружений с тяжёлыми железобетонными, монолитными, стальными перекрытиями.
3. Для строительства сооружений на неоднородных грунтах, где существует вероятность неравномерной усадки фундамента.
4. Для строительства домов с подвалами и/или цокольными этажами (в этом случае ленты фундамента будут служить в качестве стен подвала/цоколя).

Ленточный фундамент — прочная и долговечная конструкция, способная прослужить многие десятилетия. В зависимости от используемого материала для возведения фундамента, он может прослужить:

• до 150 лет — армированные монолитные и бутовобетонные (каменные) фундаменты;
• до 75 лет — кирпичные фундаменты;
• до 50 лет — сборные железобетонные фундаменты.

На срок службы также сильно влияют погодные условия в регионе и физико-химические свойства грунта на строительном участке.

Разновидности ленточных фундаментов и особенности их монтажа

Существует две основные разновидности ленточных фундаментов:

1. Монолитные

   Монолитные фундаменты возводятся из цементной смеси на строительном участке. В качестве несущих упрочняющих компонентов используется строительная арматура и/или бутовые камни (песчаник, доломит, известняк). К монолитным стоит относить фундаменты, сооружаемые из кирпича.

   Данная разновидность ленточного фундамента обладает высокой прочностью, однако требует значительных усилий при возведении и строгого соблюдения стандартов монтажа.

2. Сборные

   Под «сборным» понимается ленточный фундамент, состоящий из железобетонных блоков, плит. Производятся блоки на заводах. В зависимости от массогабаритных характеристик здания, блоки производятся из определённой марки цемента; для укрепления конструкции используется строительная арматура с подходящими параметрами, различается геометрическая форма и габаритные размеры панелей.

   Сборный фундамент отличается высокой скоростью монтажа, т. к. нет необходимости в приготовлении цементной смеси, сооружении опалубок, ожидании затвердевания бетона и т. д.

Заглубленные и мелкозаглубленные фундаменты

По глубине заложения ленточные фундаменты принято подразделять на заглубленные и мелкозаглубленные виды. Последние используются на слабосыпучих грунтах. Глубина их заложение составляет порядка 50–70 см.

Заглубленные фундаменты применяются на сыпучих грунтах, а также при строительстве зданий с тяжёлыми стенами и перекрытиями и/или наличием цокольного этажа, подвала, гаража. Глубина заложения такого фундамента может составлять несколько метров, но не менее чем 30–40 см ниже уровня промерзания почвы в самые холодные дни зимы региона.

Особенности монтажа монолитного ленточного фундамента

Как и любые строительные работы, монтаж ленточного фундамента производится в несколько этапов в определённой последовательности.

Подготовительные работы

Вначале производится выравнивание грунта на строительном участке. Далее наносится разметка будущей опалубки при помощи шнура, крепящегося к вбитым в землю кольям. Разметка — ответственный процесс, поэтому она производится при использовании специального инструмента (например, теодолита).

Рытье и подготовка траншеи

Траншея роется прямо по разметке, устроенной на предыдущем этапе. Рытье может выполняться как при помощи спецтехники, так и вручную. Далее на дно укладывается подушка толщиной 10–20 см из гравия и/или песка. Сверху настилается полиэтиленовая плёнка для предотвращения утекания воды в грунт из раствора, из которого будет создаваться фундамент.

Установка опалубки

Опалубка состоит из двух компонентов — распорки и стенки. Первые устанавливаются с определённым интервалом друг от друга вдоль всей полосы фундамента с обеих его сторон. К распоркам крепятся горизонтально доски таким образом, чтобы межу ними не было больших зазоров. Высота опалубки должна несколько (5–10 см) превышать планируемую высоту фундамента.

Армирование

Армирование производят при помощи строительной арматуры. Из нее заранее сваривают (или производят вязку при помощи проволоки) каркас, который может состоять из разного количества арматуры определённой толщины и характеристик (зависит от требований проекта). Арматура укладывается по всей длине будущего ленточного фундамента.

Заливка бетона

Заливается бетон поэтапно, слоями примерно по 15–20 см. Каждый слой трамбуется для удаления воздушных пузырей. Для упрочнения конструкции можно использовать мелкий заполнитель — щебень или гравий. Если в качестве составляющего компонента фундамента используются бутовые камни, необходимо следить за их плотной стыковкой друг с другом. Процесс заливки бетона с бутом состоит из 3 этапов — укладки камней, их стыковки и проливания цементным раствором между ними. Возведение фундамента также ведётся поэтапно слой за слоем.

Гидроизоляция

Для защиты фундамента от воды его внешние стены отделываются битумной мастикой или аналогичным составом, а затем поверх приклеивают гидроизоляционный материал (например, рубероид или еврорубероид). Гидроизоляция производится после 7–10 дней заливки фундамента.

Узнать больше

Уточнить виды и стоимость фундаментных работ можно по телефону, указанному на сайте.

Передовая практика для фундаментов в строительной отрасли

Техническая группа специалистов по структурным гарантиям Advantage Insurance (AHCI) рассмотрит, что представляет собой передовая практика для фундаментов в 2020 году

Для этого выпуска PBC Today, посвященного строительству, мы рассмотрели различные варианты фундаментов, наиболее часто используемых сегодня в строительной отрасли, а также рассмотрели ключевые переменные, которые будут влиять на окончательный выбор фундаментов на этапе проектирования.

Мы также предоставляем информацию о действующих строительных нормах и британских стандартах, предназначенных для обеспечения оптимального проектирования фундаментов. Само собой разумеется, что ошибки на этой ранней стадии процесса строительства могут оказаться дорогостоящими для исправления и могут нанести ущерб структуре и долговечности здания.

Функция фундаментов

По существу, функция фундаментов заключается в обеспечении эффективной и сбалансированной передачи конструкционных нагрузок, действующих на грунт, поддерживающий здание, при одновременном предотвращении перенапряжения этого грунта. Субстраты земли будут выступать в качестве одного из наиболее важных факторов при выборе фундамента.

Рисунок 1: Таблица несущей способности.

Ленточные фундаменты

Ленточные фундаменты являются одним из наиболее часто используемых фундаментов. Как правило, они используются для грунта с хорошей несущей способностью грунта. Ленточные фундаменты предназначены для сооружений с относительно небольшой нагрузкой, например, жилых домов малой и средней этажности. Традиционная форма строительства большинства домов допускает использование ленточного фундамента.

Ленточные фундаменты состоят из непрерывной полосы бетона, образованной по центру под несущими стенами. Непрерывная полоса действует как опора, для которой строятся стены, и имеет такую ​​ширину, чтобы равномерно распределять нагрузку здания на землю под ним, поддерживая его. Это известно как «равномерно распределенная нагрузка» (UDL) и относится к равномерной передаче нагрузки конструкции на уровне фундамента на грунт, способный выдержать нагрузку без чрезмерного уплотнения (см. таблицу ленточных фундаментов).

Рисунок 2: Минимальная ширина ленточных фундаментов таблица

Минимальные требования к глубине ленточных фундаментов диктуются местными грунтовыми условиями, но, как правило, глубина этих фундаментов должна быть не менее 450 мм ниже уровня чистового грунта во избежание повреждения от действия мороза в морозостойком грунте. (См. BS 8004 для правильных указаний по глубине и ширине фундаментов).

Глубокие фундаменты – Свайные фундаменты

Сваи часто называют колоннами в земле. Они могут быть непопулярным выбором фундамента из-за потребности в тяжелом оборудовании, а также затрат и дополнительного времени, которые это требует.

Для участков с менее благоприятными грунтовыми условиями свайные фундаменты часто являются единственным приемлемым решением для начала проекта. Свайные фундаменты устанавливаются там, где качество грунта близко к поверхности плохое или непостоянное. Применение столь глубокого фундамента в этих условиях часто является обязательным. Обычно свайные фундаменты делятся на 2 разных типа, и они различаются по типу в зависимости от способа их установки.

Сваи смещения (забивные)

Смещающие сваи устанавливаются путем забивания или забивания сплошной сваи или полой обсадной трубы в более глубокие слои основания, что приводит к смещению окружающего грунта. Этот метод забивания сваи в землю требует больших усилий и энергии. Для этого процесса обычно используется приводная установка. Этот метод может создавать трудности из-за уровня шума и вибрации, возникающих в результате движения. Эти нежелательные характеристики часто делают этот метод непригодным для перегруженных участков, где соседние здания могут быть структурно затронуты, или районов, где неприятный шум запрещен. (Свод практических правил, BS 5228 конкретно касается шума и вибрации свай).

Сменные сваи (буронабивные)

Сменные сваи, напротив, устанавливаются путем удаления объема грунта и «замены» его сваями, поддерживающими нагрузку. Почва удаляется с помощью полого утяжеленного грейфера или роторного бурового шнека. Выемка предотвращается от обрушения путем введения полой оболочки, обычно сделанной из стали, или вязкой жидкости, бентонита. Затем бентонит вытесняется бетоном при заливке в котлован. Существует четыре основных формы сменных свай, см. ниже:

• Сваи монолитные буронабивные (малого диаметра)
• Сваи буронабивные монолитные (большого диаметра)
• Сваи висячие и опорные сваи
• Инъекционные сваи

Соединение со сваями

Во многих случаях сваи подвергаются точечным нагрузкам. Часто бывает так, что нагрузка здания превышает мощность одной свайной колонны. Поэтому сваи часто группируются вместе, чтобы выдерживать приложенную нагрузку. Соединения с концами свай называются оголовками; они используются для соединения оголовков соседних свай и обеспечения платформы для нагрузки здания. Заземляющие балки вводятся в соединения свай для того, чтобы равномерно распределить нагрузку (UDL) традиционных жилых домов, таким образом, выступая в качестве подходящего интерфейса между стенами и сваями.

Фундаментная балка обычно отливается на месте с помощью опалубки вокруг оголовков свай. Бетон заливается в опалубку и обычно армируется кольцевой балкой из стальной арматуры. Бетонные прокладки устанавливаются на стальную арматуру, чтобы гарантировать, что при схватывании бетона будет достаточно покрытия стали, чтобы избежать коррозии стали (см. BS 7937 для руководства по бетонным прокладкам).

Таким образом, свайные фундаменты должны устанавливаться соответствующим специалистом под наблюдением инженера-строителя. Все сваи должны соответствовать расчетной нагрузке. После установки сваи должны быть проверены на целостность, чтобы убедиться, что сваи могут выдержать назначенную нагрузку.

Плотный фундамент

Проекты плотного фундамента могут быть предложены и представлены инженером с соответствующей квалификацией, если они соответствуют назначению и рентабельны. Очень важно, чтобы плитный фундамент обеспечивал достаточную несущую способность с учетом скрытых характеристик осадки, которые часто зависят от состава слоев. Приложенная нагрузка распределяется по более широкой области, обычно по всей площади основания, и можно считать, что она «плавает» по земле подобно плоту, плавающему по воде.

Они построены из железобетонных плит одинаковой толщины по всей длине, обычно 150-300 мм с водонепроницаемой мембраной сверху. Чтобы свести к минимуму вероятность растрескивания, в бетонный фундамент можно интегрировать стальную арматуру; этот метод более экономичен по сравнению с регулировкой толщины плиты. Особенно там, где есть сложные грунтовые условия (загрязнение, грунтовые воды, деревья и т. д.) или где требуется дополнительная опора для определенных нагрузок. Типы ростверка следующие:

• Сплошная плита
• Свайный плот
• Плот из плитных балок
• Сотовый плот

Используемый тип будет соответственно зависеть от характера и характеристик предлагаемой схемы. Некоторые факторы, которые следует учитывать, включают:

• Есть ли подвал?
• Площадь пола, высота и нагрузки
• Дифференциальная осадка
• При невозможности устройства отдельных ленточных фундаментов для покрытия площади основания
• Там, где невозможно проводить раскопки на значительную глубину.

В целом, плотные фундаменты объединяют плиту перекрытия с фундаментом, в результате чего используется меньше материала и времени, что, в свою очередь, снижает стоимость. При этом они иногда могут быть подвержены эрозии по краям и, как правило, менее эффективны в зонах концентрированных конструкционных нагрузок.

AHCI

Тел. 0845 900 3969

www.ahci.co.uk

Twitter: @AdvantageLDI

Обратите внимание: это коммерческий профиль.

Инструкции по строительству | Требования к фундаментам и возвышающимся стенам

Фундаменты

Ленточные фундаменты

Фундаменты должны быть предусмотрены для всех кирпичных и блочных стен, дымоходов и несущих перегородок, включая перегородки с несущими стойками. Все внутренние фундаменты должны иметь ту же толщину и глубину, что и фундаменты наружных стен.

Диаграмма B8 — Типичная полосатая фундамента

Стандартные размеры, необходимые для фундаментов

Диаграмма B9 — Стандартные размеры, требуемые для основания

глубина Глубина. уровень земли в завершение.

Ширина Фундамент должен быть как минимум в 3 раза больше ширины стены, которую он поддерживает.

Толщина Бетон толщиной не менее 300 мм.

Указанные выше мин. фигуры; может потребоваться специальная конструкция фундамента и большие размеры. Для более крупных элементов, таких как дымоходы, требуется больший фундамент.

Плотные фундаменты

Поскольку плотные фундаменты являются специальной формой проектирования фундамента, важно, чтобы их проектировал квалифицированный инженер. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Прежде чем приступить к проектированию плота, необходимо сначала провести исследование участка, результаты которого следует учесть при проектировании. После проектирования строительство должно находиться под наблюдением и должно быть завершено к удовлетворению инженера.

Земляные работы и засыпка

Выкопать участок до подходящего уровня, убедившись, что все мягкие слои удалены.

Диаграмма B10 — Выемка грунта до подходящей опоры

Заполните участок соответствующим гранулированным наполнителем. Засыпка слоями не более 225 мм в глубину. Процесс заполнения и уплотнения должен контролироваться квалифицированным инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B11 ​​- Заполните подходящим гранулированным наполнителем и уплотните

После заполнения и уплотнения сначала уложите арматуру, затем забетонируйте плот, залейте бетоном, провибрируйте и вылечите. Сталь и бетон по спецификации инженера.

Диаграмма B12 — Обеспечьте армирование, опалубку, заливку, вибрацию и отверждение. ДПМ должен быть калибра 1200; никогда не используйте переработанный материал.

Диаграмма B13 — Должны быть предусмотрены DPM, изоляция и стяжка

При укладке поверх изоляции стяжка должна иметь толщину не менее 65 мм с армирующей легкой сеткой. Ни в коем случае нельзя размещать изоляцию под плотом. Водопроводные и отопительные трубы должны быть выше уровня несущей плиты.

Когда дренажи проходят вблизи фундаментов

Когда дренажи проходят вблизи фундаментов, они могут подвергаться нагрузкам от фундамента. Для предотвращения осадки фундаментов и/или разрушения дрен необходимо принять меры предосторожности.

Существуют 2 общие меры предосторожности, которые необходимо принять в зависимости от расстояния дренажа от фундамента, когда дренаж находится на более низком уровне:

1. Если траншея находится в пределах 1 м от фундамента, траншея должна быть уровень подошвы фундамента.

2. Если траншея находится на расстоянии более 1 м от фундамента, траншея должна быть засыпана до уровня подошвы фундамента за вычетом расстояния от фундамента менее 150 мм.

Диаграмма B14 — дренаж менее чем в 1 м от фундамента

Диаграмма B15 — Слив более 1 млн. От Foundation

. и воздуховодов, поскольку недостаточный зазор или чрезмерная жесткость могут привести к оседанию или разрушению. Отверстие должно обеспечивать зазор не менее 50 мм по всему периметру трубы. Это отверстие должно быть закрыто жестким листовым материалом, чтобы снизить риск проникновения паразитов или наполнителя. Пустота также должна быть заполнена герметиком, целью которого является предотвращение просачивания газа. Дополнительные указания см. в TGD H строительных норм и правил.

Для наглядности маскирование опе не показано на эскизах.

Диаграмма B16 — Коммуникации, проходящие через возвышающуюся стену

Для всех коммуникаций, проходящих через возвышающуюся стену, необходимо обеспечить зазор 50 мм. Воздуховоды должны быть предусмотрены там, где это необходимо.

Проемы и перемычки

В случае большого проема необходимо предусмотреть перемычку. Использование металлических перемычек в возвышающихся стенах не допускается.

Диаграмма B17 — Для больших отверстий должны быть предусмотрены перемычки

Защита водопроводных труб от замерзания

Руководство по надлежащей защите водопроводных труб и фитингов, а также всех труб холодной воды от повреждения от мороза изложено в пункте 1.9 Технического руководства G – Гигиена, Строительные нормы и правила 2008 г. с поправками от июля 2011 г.:

Подземная коммуникационная труба от внешнего счетчика/запорного крана должна иметь покрытие не менее 600 мм. Эта крышка должна сохраняться по всей длине трубы. Вблизи внешней стены труба должна быть изолирована изоляцией, непроницаемой для водяного пара.

Изоляция для подачи холодной воды через пол, соприкасающийся с землей.

Схема B18 — Защита водопроводных труб от замерзания — полы, соприкасающиеся с грунтом

Изоляция для подачи холодной воды через подвесной вентилируемый пол.

Схема Б19 — Защита водопроводных труб от замерзания — подвесные вентилируемые полы

Перепады уровней

Поднимающиеся стены Изменения уровня

Когда поднимающаяся стена имеет ширину 215 мм, изменение уровня должно быть между 150 мм и 860 мм.

Диаграмма B20 — Возвышающиеся стены — изменения уровня 150-800 мм

При изменении уровня от 800 мм до 1260 мм и когда подъем превышает толщину стены в 4 раза, толщина стены должна быть указана инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B21 — Возвышающиеся стены — изменения уровня 800-1260 мм

подпорная стена. Следовательно, необходимо увеличить толщину стенок, а также необходимо соблюдать большую осторожность при уплотнении материала наполнителя.

Высота возвышающейся стены никогда не должна превышать четырехкратную ширину стены. Там, где полость не заполнена, толщина стенки принимается как сумма обоих листов стенки, как показано на рисунке.

Диаграмма Б22 — Максимальная высота возвышающейся стены по отношению к ее ширине

Диаграмма Б23 — Максимальная высота возвышающейся стены по отношению к ее ширине наклоны, как показано ниже.

Диаграмма B24 — Установка гидроизоляционной мембраны на площадке с изменением уровня или уклоном

Диаграмма B25 — Типичная деталь ступенчатого DPC на наклонной площадке

Диаграмма B26 — Изменения уровня внутри дома

Используйте полиэтилен толщиной 1200, уложенный с герметизацией швов связующим материалом, который не повредит мембрану во всех случаях, когда DPM укладывается под бетон.

Диаграмма B27 — Деталь A — Типовые вертикальные швы в DPM или DPC

Минимальный нахлест вертикальных швов для DPM или DPC должен составлять 150 мм по длине стены. Стыки необходимо проклеить двухсторонним скотчем.

Чтобы предотвратить попадание влаги под пол более высокого дома через разделительную стену над уровнем пола в соседнем доме, рекомендуется сделать эти разделительные стены полыми стенами, т. е. стеной между домом A и домом B внизу. Эта стена должна иметь дренаж к внешней стороне здания.

Диаграмма B28 — Путь боковой сырости

Диаграмма B29 — Перепады уровней в соседних домах

Диаграмма B30 — Фрагмент X — Фрагмент типовой стены с изменением уровня

В ситуации, когда уровень земли выше уровня пола, важно принять меры для устранения риска проникновения влаги. При проектировании дома инженер или архитектор должен предусмотреть барьеры, достаточные для предотвращения этого.

В случае, когда часть дома находится ниже уровня земли, рекомендуется, чтобы по крайней мере часть стены, находящейся под землей, была построена, как указано ниже, или, в качестве альтернативы, вся стена должна быть полностью залита баком, если есть возможность нарастания давления воды.

Диаграмма B31 — Внутренний уровень пола частично ниже уровня земли

Когда весь этаж находится ниже уровня земли, как в подвале, необходимо предусмотреть резервуар. В этой ситуации не должно быть повышения давления воды, а глубина полости ниже уровня земли должна быть дренирована.
