Монолитные железобетонные стены и панели: Стеновые железобетонные панели: виды, маркировка и производство

Содержание

сборные, трехслойные сэндвич, монолитные и другие виды, какие бывают размеры (ширина, толщина, длина) плит для строительства

Для строительства стен зданий жилого, промышленного и торгового назначения используют бетонные и железобетонные изделия.

Такие панели вышли на строительные рынки мира более 50 лет назад и с тех пор остаются неизменно востребованными с высокими прочностными и огнеупорными характеристиками.

Они стали незаменимыми при возведении массовых серий жилых многоэтажных домов, благодаря чему во всех российских городах появились микрорайоны новостроек. Сегодня они успешно применяются не только в массовом строительстве, но и в индивидуальном.

Новые многослойные модификации железобетонных стеновых панелей делают здания не только прочными, но и теплыми, огнебезопасными и акустически защищенными.

Содержание

  • 1 Общая характеристика панелей для строительства
    • 1.1 Какие бывают по функциональному назначению?
    • 1. 2 По конструкции
      • 1.2.1 Монолитные
      • 1.2.2 Сборные
        • 1.2.2.1 Одно-, двух- и трехслойные
      • 1.2.3 Пустотелые
      • 1.2.4 Из одного или разных видов бетона
    • 1.3 По нагрузкам
      • 1.3.1 Несущие
      • 1.3.2 Самонесущие
      • 1.3.3 Ненесущие
      • 1.3.4 Конструкционные
    • 1.4 По способу армирования
    • 1.5 По маркам
    • 1.6 По материалу изготовления
    • 1.7 По внешнему виду
      • 1.7.1 Конструкционные
  • 2 Виды по размерным характеристикам
    • 2.1 Из легких бетонов
    • 2.2 Стеновые наружные для дома
    • 2.3 Для перегородок
    • 2.4 Стеновые по серии 3.902
    • 2.5 Дорожные железобетонные
  • 3 Почему важно правильно выбрать?
  • 4 Заключение

Общая характеристика панелей для строительства

Чисто бетонные стены применяются редко, поскольку они могут нести только нагрузку на сжатие, например, в колонны. Железобетон — относится к композиционному стройматериалу, в котором объединены в одно целое бетон и железная арматура.

Последняя располагается таким образом, чтобы усилия растяжения были приняты армоконструкцией, а сжатия — бетоном. Таким образом нивелируется главный недостаток бетона — невысокая прочность к растягивающим усилиям. Общее функционирование бетона и арматуры гарантируется отличным сцеплением между ними и близкими по значению показателями линейного расширения.

Для того чтобы повысить скорость строительства, были разработаны определенные типоразмеры стеновых плит. Под них были построены новые заводы и технологические линии, которые способны были выпускать изделия для всех типов стен зданий.

Наружные плиты классифицируются по трем подкатегориям: однослойные из легкого бетона, 2-х и 3-слойные из тяжелых модификаций бетонов и слоя теплозащиты. Во многих модификациях плит внешний слой плит покрывают керамической плиткой или другими современными видами отделочного материала. Внутренняя часть выровнена и подготовлена для отделочных операций.

По мере развития строительных технологий, производство железобетонных стеновых плит также претерпело изменения, в результате чего сегодня появилось множество разных типов изделий, которые можно применить под любые проектные решения.

В результате стандартизации производства железобетонных стеновых конструкций они приобрели следующие преимущества:

  1. Стабильность материала при температурных скачках.
  2. Устойчивость к агрессивным природным факторам.
  3. Огнестойкость.
  4. Превосходные несущие и прочностные характеристики.
  5. Высокая стойкость против влаги и продолжительные сроки эксплуатации.
  6. Скоростной монтаж, не требующий трудоемкой отделки.
  7. Универсальность конструкции.

Как и многие другие стройматериалы, железобетонные изделия (ЖБИ) также имеют недостатки, среди которых можно отметить:

  • необходимость использования специальной техники во время монтажных и транспортных операций из-за тяжелого веса конструкций;
  • более низкие тепло- и шумозащитные характеристики чем у кирпичной стены;
  • невозможность фрагментного ремонта.

Какие бывают по функциональному назначению?

Производство стеновых ЖБИ стандартизированы по ГОСТ для различных условий эксплуатации, в связи с чем они классифицируются по функциональному назначению:

  • жилищные объекты: индивидуальные, многоэтажные, цокольные конструкции, техподполье и чердачные помещения;
  • промышленные объекты: цеха, склады, ТЭЦ и другие;
  • технические сооружения: элеваторы, тоннели, водонапорные и котельные.

По конструкции

Конструкция стеновых панелей должна обладать высокой прочностью, небольшой теплопроводностью, огнестойкостью, незначительной удельной массой, а также экономичным процессом производства. Не менее важными критериями считаются простое выполнение монтажных работ и эксплуатационное качество полученных стыковых соединений.

Прочность ЖБИ панелей гарантируется жестким закреплением, как друг с другом, так и с перекрытиями. Для того чтобы обеспечить все требуемые параметры строительства здания, стеновые плиты конструкционно могут быть выполнены монолитными, полыми или комбинированными из первых 2-х видов.

По количеству слоев они могут быть многослойными или сборными и монолитными.

Монолитные

Этот вид панелей имеет сплошное сечение, устанавливаются в конструкционных местах здания, где требуется, чтобы стена обеспечила серьезные перегрузки. Как правило, они создаются на стройплощадке согласно точным расчетам, в связи с чем способны иметь многообразные конфигурации и размеры.

Сборные

Количество слоев в сложных стеновых плитах колеблется от одного — однослойные модели, до трёх — трехслойные. Слоистые стеновые панели изготавливаются монолитными, с неразделенными слоями и с воздушными прослойками. Если такая прослойка размещена за наружным покровом, плиты считаются экранированными слоистыми панелями.

Одно-, двух- и трехслойные

Особенности:

  • К однослойным стеновым ЖБИ относятся варианты, изготовленные из одной, как правило легкой, фракции бетона. Они отличаются тем, что главный слой плиты, которая размещается внутри помещения, обрабатывается специальным цементом для оптимизации полного формирования отделочного процесса.
  • Двухслойные — используются для внутренней теплоизоляции объекта. Такие сэндвич-панели имеют два слоя — армирование и теплозащита. Последний, как правило, состоит из минеральной ваты, пенобетона или пеностекла, зацементированных отделочной стяжкой.

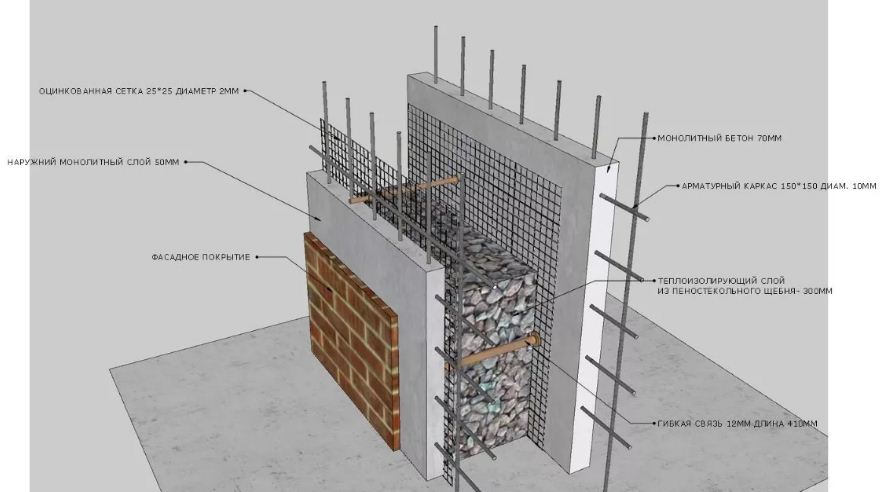

  • Трехслойные — по конструкции соединяются ребристыми панелями, промежуток между которыми заполняют теплоизоляторы. Эти модели наиболее увесистые и вместе с тем считаются высоко функциональными строительными материалами для строительства многоэтажных зданий.

Сегодня в России набирает популярность метод получения стеновых плит по технологии СИП-бетона, особенно при индивидуальном строительстве. СИП — это структурно-изолированные плиты, которые уже более полувека успешно применяются в США, Канаде и ЕС.

Структурно-изолированные плиты могут выполнять роль не несущей композитной стены, состоящей из плиты, основанной на силикате кальция с добавлением цемента, песка, пенополистирола и технических добавок. Они не тяжелые.

Пустотелые

Технология пустотелых плит позволяет получить высоконагружаемые конструкции с экономией бетона, при сокращении удельных расходов энергии и трудозатрат на выпуск 1 м3 стенового материала.

Применение пустотного ЖБ решает одновременно 2 задачи:

  1. тепловая защита дома;
  2. гарантия высокой прочности строения.

Такая технология не применяется в районах с теплым климатом или при отсутствии жестких требований к прочности сооружения.

Из одного или разных видов бетона

Подобные конструкции выпускают для снижения затрат цемента при условии обеспечения высокой однородности и высоких прочностных характеристик стеновой плиты не ниже нормируемых показателей, путем соответствующего подбора компонентного состава, с учетом методики производства плит, их транспортировки и монтажа, а также потенциала дальнейшего возрастания крепости строительного бетона в конструкции и сроков выхода плиты на полную расчетную нагрузку.

Для выпуска ЖБ панелей применяют такие марки бетона:

  • для наружных конструкций с теплоизолятором, легковесный пористый либо крупноячеистый тяжелый бетон;
  • для холодных необогреваемых стен B15 — тяжелый бетон;
  • для однослойных —  бетон легкого класса от M50 или ячеистый  M25;
  • для трехслойных — класс тяжелых бетонов от M150 или M100.

По нагрузкам

Это базовая характеристика стеновых плит, которая гарантирует надежность строения от условия эксплуатации конструкций.

По стойкости к перегрузкам стеновые ЖБ панели могут быть:

  • самонесущими;
  • ненесущими;
  • несущими.

Для всех этих вариантов плита должна содержать расчётный и конструктивный арматурный слой. Последний обеспечивает прочность изделия при перевозке и сборке, а также в процессе эксплуатации.

Несущие

Стеновая плита этого типа способна воспринимать собственную вертикальную весовую нагрузку и вес опирающихся на нее перекрытий, передавать общую нагрузку на поперечные конструкции и основание здания.

Прочность ЖБИ гарантируется совокупной работой бетона и арматурного скелета во внутреннем бетонном слое, который, как правило, имеет большую ширину и считается несущим, эту конструкцию называют рабочей арматурой.

Во внешнем слое размещается расчетная арматура, воспринимающая нагрузки, которые образуются при транспортировке и монтаже плит. В чисто бетонных стеновых плитах элементы рабочей арматуры отсутствуют, а имеются лишь расчётная составляющая армоконструкции.

Самонесущие

Эти панели способны воспринимать только вертикальную нагрузку, возникающую под давлением массы плиты и вышерасположенных панелей. Их изготавливают на аналогичном оборудовании, что и несущие конструкции плит.

Внутренние самонесущие плиты состоят из 1-го слоя бетона класса В25, относящегося к маркам тяжелого и укреплены железной арматурой. Толщина таких панелей зависит от проекта здания и может находиться в диапазоне от 130 до 170 мм.

Ненесущие

Это самые слабые стеновые конструкции, которые не предназначены, чтобы на них опирались любые другие строительные плиты и элементы, кроме дверных блоков.

Если будет позволять расчет, они могут устанавливаться при строительстве одноэтажных коттеджей.

Плиты имеют хорошую производственную подготовку, эксплуатационное качество внешних и внутренних площадей достаточно ровное с перепадами до 3 мм, поэтому не нуждаются в выравнивающей штукатурке.

При отделке необходимо лишь сделать завершающую шпаклевку, либо для санузла, можно сразу наклеить керамическую плитку.

Конструкционные

Эта модификация самых прочных стеновых панелей плотностью свыше 2000 кг/м3 и высокой морозоустойчивостью стройматериала свыше 50 циклов замораживания/размораживания.

К конструкционным также относятся современные SIP панели, в основе которых заложено применение теплозащитных панелей для основных элементов здания.

По способу армирования

По варианту установки армированных конструкций внутри плиты различают:

  • установку напрягаемой арматуры с предварительным напряжением;
  • простое армирование с размещением ненапрягаемой арматуры.

При применении ЖБ стеновых плит, даже при небольших напряжениях в бетонном слое возникают трещины. Это объясняется тем, что арматура действует одновременно с бетоном, который имеет отличную от стали предельно допустимую деформацию: у бетона 2 мм на 1 м длины, а у стали — 10 мм.

По маркам

Согласно международным и отечественным стандартам, марка бетона является основной характеристикой для стеновой панели. Марки бетонов выпускают от М100 до М500, при этом производство стен имеет максимальный показатель М300.

Главные области использования бетона различных марок для стеновых конструкций:

  • М100 — практически для стен не использует, только в качестве подготовительной базы под ненесущие стены.
  • М150 — в качестве ленточных фундаментов.
  • М200 — применяется в области частного домового строения для стеновых блоков.
  • М250 — внутренние несущие плиты.
  • М300-внешние несущие стены от жилых объектов до монолитных подпорных систем.

По материалу изготовления

Категорийность бетонов по плотности получают в промышленных масштабах благодаря использованию различных смесей. Так для легких модификаций бетона используется:

  1. керамзит;
  2. вспученный шлак;
  3. пемза.

Для тяжелых марок бетонов в качестве заполнителя используют гранитную крошку или щебень. Эта наиболее популярная ЖБ смесь в промышленности, которую применяют при производстве изделий ЖБИ.

Не менее популярными считаются бетоны с ячеистой структурой в виде пор, заполненных воздухом и относящихся к легким бетонам.

По внешнему виду

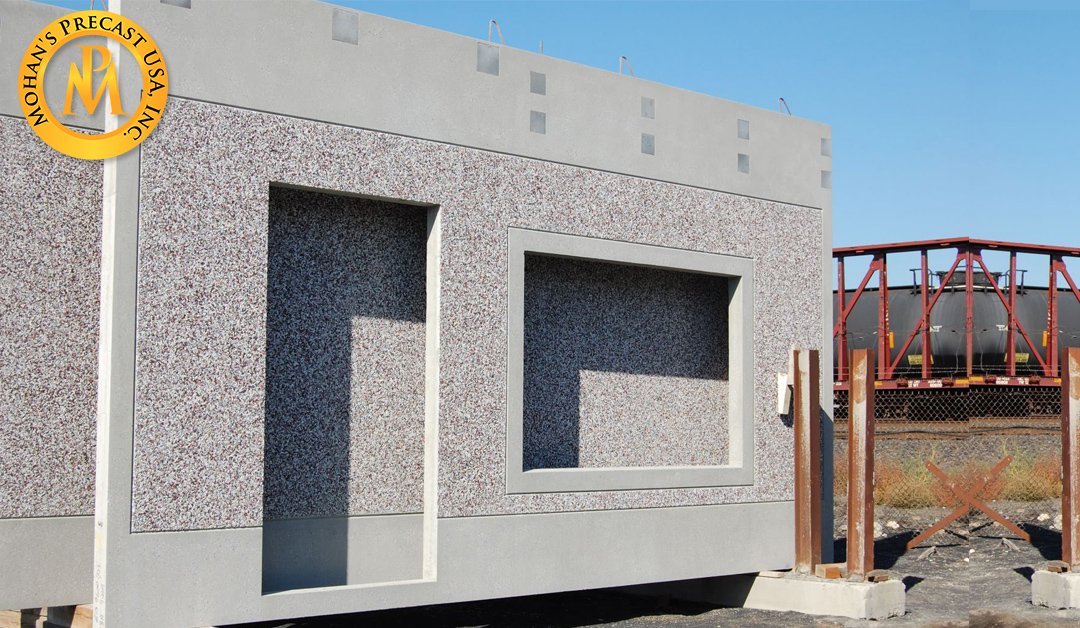

Для бетонных стеновых плит в действительности существует безграничное число разнообразных форм, расцветок и текстур. На производственных линиях используют простые варианты поверхностной обработки или более сложные в виде:

  • плиточной облицовки;
  • оксидной окраски;
  • пескоструйной очистки;
  • полировки и травления.

Различают первичную и вторичную отделку. Первая осуществляется в процессе их производства на стадии формования бетона. Самые сложные отделочные технологии применяются для внешних капитальных стен жилых объектов, поскольку потребуется одновременная качественная отделка внешней стороны и подготовка к внутренней отделки.

Причем первичная отделка может выполниться при формировании ЖБ плиты на заводе, «лицом вниз» либо «вверх», исходя от того, каким образом будет ориентирована фасадная стена. Вторичная отделка железобетонных панелей выполняется после окончательного затвердения бетона.

В случае, если первичную и вторичную обработку расценивать с позиции долговечности, то первичная наиболее долговечная.

Конструкционные

Конструкционные промышленные железобетонные стеновые плиты выпускаются в виде прочного, долговечного и универсального стройматериала, предпочтительны для холодных климатических зон, что предполагает минимальное обслуживание их в процессе эксплуатации.

Бетон относится к огнеупорным материалам, практически не сжимаем, не гниет и не способен к деформации.

Со временем он набирает силу, поэтому его структура идеально функционирует при непрогнозируемых условиях, которые связаны с переменой климата.

Конструкционные плиты выпускают таким образом, что они не требуют дополнительной фиксации, при этом самостоятельно способны обеспечить прочную боковую фиксацию, для успешного противодействия циклоническим ветрам.

Такие готовые стеновые плиты имеют высокую ударную прочность, выдерживают износ и при эксплуатации практически не требуют ремонта и обслуживания. По конструкции такие ЖБ стеновые панели устанавливают при возведении мансардных помещений, надземных жилых этажей и цокольных стен.

Каждая модификация панели проектируется отдельно с особенной установкой монтажных отверстий, крепежных и подъемных вставок.

Виды по размерным характеристикам

ЖБ стеновые панели выпускаются с разнообразной конфигурацией и габаритами. Выбор типа и размеров бетонных плит для строительства объекта выполняется в процессе проектирования из типовых модификаций.

В большинстве случаев типовые панели выпускаются со стандартными размерами для жилых объектов — 12*1,8 м и 6*1,2 м, а для промышленных объектов принимаются панели соответственно — 6. 9 и 12 м. Для стенок, имеющих проемы используют изделия по длине от 1.5 до 3.0 м, а для проемов дверей — от 1.48 до 2.98 м.

Все плиты маркируются на заводе по ГОСТ несмываемой краской, которая наносит специальный код на ребра.

Код состоит из 3-х цифр и литер, разделенных дефисом:

  • Первые цифры указывают на метод производства, например, от 1 до 3 относятся к монолитным конструкциям, а от 4 до 6 к составным.
  • Первый буквенный символ обозначает области применения «Н» или «В» установки снаружи или внутри.
  • Далее идет обозначение места установки «С»/»Ц»/»Ч», что означает — стена/цоколь/чердак.
  • Следом идет указание размеров, при этом ширина обозначается в см, а длина панели — в дц.

Кроме того, в маркировке указывается вид бетона, конструктивная особенность прямая или зеркальная и номер расположения закладных элементов.

Например, маркировка стеновой панели из легкого бетона 6 м Х1.5х0.25м с номером закладных 31 будет иметь вид: ПС 60. 15.2.5-2.Л-1.31

Из легких бетонов

Эти виды стеновых панелей применяются при строительстве одноэтажных промзданий по серии 1.030.1-1 до 7,2м и толщину 250 и 300 мм по металлоформам. Они могут использоваться для работы во влажном здании до 70%.

Усредненная плотность исходного бетона в сухом состоянии не должна быть ниже 900 и не может превышать 1300 кгс/м3. Они обладают внешней и внутренней фактурной отделкой из смеси цемента и песка.

Кроме того, по серии 1.432 — 11 выпускаются длинномерные изделия 12м для стеновых конструкций промышленных зданий с системами отопления с двухсторонними отделочными слоями из раствора, полученного с композицией цемента и песка.

Легкобетонные стены 1.433 — 2 также для производственных зданий в которых может возникать агрессивная воздушная среда и влажные условия эксплуатации до 80%.

Стеновые наружные для дома

Однослойные неразрезные панели по РЧ No08/11-11024-ЭКБ применяются при возведении объектов до 18 этажей. Габариты панели: 6,8 х2,740 х0.480 м. Стены производятся в щитовой опалубке, обладают оконными и дверными проемами и выпускаются на основе перлитобетона.

Для перегородок

Каждый дом, от индивидуального до многоквартирного, имеет внутренние перегородки, которые выпускаются в виде крупногабаритных плит с размерами соответствующим высоте этажа и длиной 6 м.

Такие панели должны быть укреплены стальной проволочной сеткой, термически и механически устойчивой арматурой не ниже класса А/3 или АТ/3С, которые дополнительно покрыты антикоррозийным грунтом.

Стеновые по серии 3.902

Стеновые панели 3.902.1-12 также армируются сварными сетками с защитным слоем бетона не менее 30 мм. Часто в соответствии с дополнительным заказом застройщика наносят холодную битумную гидроизоляцию на все плоскости панелей.

Аналогично возможно производство панелей с особыми условиями по бетонным смесям, например, использовать сульфатостойкий портландцемент.

Дорожные железобетонные

Большинство заводов ЖБИ производят не только стеновые панели, но и плиты перекрытия и железобетонные дорожные плиты. Последние используют высокопрочный бетон (В25, В30).

Модификации, которые производятся способом вибролитья либо вибропрессования:

  • 50*50;
  • 1000*1000*100;
  • 500*500*50;
  • 1000*500*50.

Последующий этап производства — пропарка форм до завершения кристаллизации бетонированной смеси. В состав может добавляться краситель, который не выгорает от ультрафиолетовых лучей и не вымывается атмосферными осадками.

Такие железобетонные плиты обладают преимуществами:

  • высокие показатели ЖБИ по прочности и износостойкости;
  • продолжительный период использования при стабильных высоких нагрузках;
  • эстетическое оформление;
  • несложность установки, возможность проведения ремонта и обслуживания;
  • теплостойкость и экологическая безопасность.

Почему важно правильно выбрать?

Ошибки при выборе железобетонных стеновых плит очень дорого стоят, если они будут обнаружены уже после возведения стен, придется выполнять демонтаж установленных плит.

Даже при незначительных ошибках, допущенных при выборе модификаций стеновых стройматериалов, застройщику придется оплачивать сверхнормативные потери тепла и повышенные расходы по эксплуатации и ремонту такого дома. Для того чтобы этого не допустить, нужно знать правила выбора.

Критерии выбора железобетонных стеновых панелей:

  1. Высокая способность противодействовать давлению ветра, температурным колебаниям в железобетонных слоях, усадке и микроползучести слоев, осадке фундамента, горизонтальным силам, которые вызываются в процессе жизнедеятельности человека, животных или транспортом, выдерживать собственный вес и вес оборудования.
  2. Вид исполнения внешнего и внутреннего слоя панели, которая устанавливается согласно требованиям по прочности и сроку эксплуатации.
  3. Варианты рабочего конструктивного и расчетного армирования.
  4. Эффективность теплоизоляционного слоя.
  5. Эффективные связи для многослойных панелей, для равномерного переноса нагрузки внешнего слоя на внутренний и предупреждения прогиба слоев.
  6. Отделка поверхностей стеновых плит должна гарантировать защиту от природных воздействий и осуществлении декоративных функций.

Заключение

Стеновые железобетонные поверхности широко применяются, как в процессе массового многоэтажного строительства, так и индивидуального. По своему назначению они подразделяются для жилых и промышленных зданий, а также имеют различную модификацию:

  • для стен;
  • цокольных этажей;
  • чердачных этажей.

Они пользуются повышенным спросом вследствие высоких прочностных характеристик и долговременного срока службы. ЖБ панели должны соответствовать ГОСТ, который обязаны строго соблюдать производители стеновых панелей на всех этапах производства.

Монолитные железобетонные стены: технология производства

  • 1 Преимущества
  • 2 Недостатки
  • 3 Какой толщины должна быть стена?
  • 4 Устройство монолитных стен
  • 5 Опалубка
  • 6 Армирование
  • 7 Заливка
  • 8 Где применяются?
  • 9 Заключение

Монолитный железобетон является популярным строительным материалом, который используется при строительстве дорогостоящих объектов. Нашел свое применение при возведении торговых центров, зданий с большим количеством этажей и для сооружения авторских домов. Железобетонные конструкции называют монолитными, если их заливка осуществляется непосредственно на строительной площадке. Популярность монолитного домостроения обусловлена невысокой ценой, прочностью построек и способностью выдерживать большие нагрузки. Возведение монолитных железобетонных конструкций может осуществляться в любое время года, что значительно сокращает время на строительство зданий и сооружений.

Преимущества

Монолитные железобетоны имеют следующие преимущества:

  • стойкость к воздействию огня;
  • возможность собственноручного монтажа;
  • минимальные физические затраты при возведении железобетонной монолитной конструкции;
  • отсутствует необходимость в дополнительной технике и подъемных механизмах;
  • стойкие к образованию коррозии;
  • не поддаются окислению;
  • одинаковый технологический процесс для всех циклов;
  • скорость монтажа;
  • способность противостоять большим нагрузкам;
  • сравнительно низкая стоимость на монолитное домостроение;
  • сейсмоустойчивость сооружений;
  • спустя много лет эксплуатации, железобетонный материал способен увеличивать свои прочностные качества;
  • долговечность;
  • отсутствует потребность в большом количестве техники и оборудования;
  • небольшой вес элемента, при строительстве которого не требуется возведение тяжелого фундамента;
  • возможность применения любой планировки дома;
  • снижение затрат на отделочные работы за счет гладкой поверхности материала;
  • надежность и прочность.

Вернуться к оглавлению

Минусы СИП: надуманные и реальные – как их устранить

Есть и немало негативных надуманных отзывов о домах, для которого применялись Сип панели: что это не самое лучшее жилье, и опасное для жизни. Самые распространенные минусы, которые обсуждаются:

Дом из этого материала может загореться

– это основной аргумент противников СИП панелей. Напротив, такое строение меньше подвержено возможности возгорания, нежели обычный деревянный дом. К тому же дом из панелей вообще становится равным кирпичному по устойчивости к огню при проведении дополнительных отделочных работ. Оштукатуривание либо облицовка панелями из гипсокартона – вполне достаточные антипожарные меры. Дополнительно можно обработать деревянные конструкции антиперенами.

Медицинские показатели

проживания в СИП-панельном доме не фиксируют никаких отклонений от стандартных норм в обычных, привычных всем строениях. Минимальные выделения фенолов, присущие множеству товаров и изделий, ликвидируются в доме фасадной отделкой, которая в любом случае необходима.

Сквозняки или продуваемые щели

являются обычным браком в работе, их не должно быть вообще.

Тепловизионные обследования показывают, что потери тепла в СИП домах происходят исключительно на стыках панелей – по причине их некачественного монтажаИсточник fortuna.army

Мыши, крысы

и другие вредители не питаются полистиролом, а недоступность их в дом гарантируется качественно выполненными строительными работами.

Звукоизоляция

в панельном доме идеальна, но проникновение шумов извне довольно высокое. Зачастую этот недостаток надо устранять дополнительными мерами.

Еще очень важный аспект, это правильное устройство вентиляции

в доме, но это необходимое условие для любой квартиры.

Недостатки

Выделяют следующие недостатки:

  • необходимость в применении шумоизоляционного материала;
  • существуют сложности разборки;
  • вероятность появления трещин, отслоек и других подобных деформаций;
  • сложность монтажа опалубки;
  • необходимость нанимать квалифицированных рабочих;
  • потребность в прогревании бетона при возведении конструкции в холодное время года;
  • надобность в укладке теплоизолирующего материала;
  • обеспечение дополнительного ухода в период застывания раствора.

Вернуться к оглавлению

Примеры застроек в Воронеже

Самыми известными новостройками, возведенными по технологии ОБД, стали крупные жилые массивы в Воронеже:

  • Жилой квартал «ГРИН ПАРК» — 9 домов, высотой 17 этажей. В эксплуатацию уже введены 7 позиций.
  • Жилой квартал «ОЗЕРКИ» — 14 домов, высотой 17 этажей. 7 домов сданы в эксплуатацию и заселены.
  • Жилой комплекс «Цветной Бульвар» 11 домов высотой 17 этажей, I и II очереди строительства. Заселены первые 8 домов.

Все комплексы построены СК «Выбор», которая собственно и возродила технологию в Воронеже. Компания открыла собственный завод ОБД, чтобы обеспечить свои строительные площадки качественными и недорогими объемными блоками. В заводских условиях, круглогодично, осуществляется до 80% всех работ, необходимых для возведения зданий – основное условие для минимизации сроков строительства выполняется «под одной крышей». Каждый день выпускается 60 блок-комнат, с комплектацией окнами, вентилируемым фасадом, балконами и инженерными коммуникациями.

https://youtube.com/watch?v=_cnmLENRqok%3F

Устройство монолитных стен

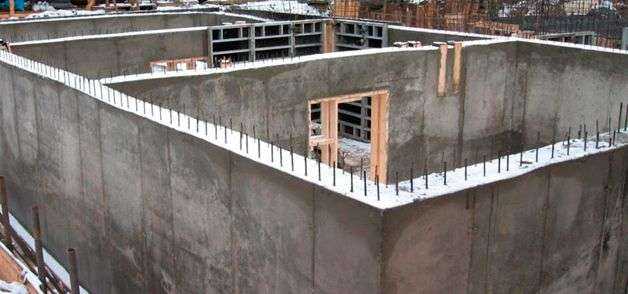

Плитный фундамент и монолитные стены.
Монтаж монолитных конструкций различной толщины осуществляется непосредственно на строительной площадке. Первым делом, устанавливают опалубку, которая подходит под размеры постройки. Далее монтируют армирующий слой и приступают к бетонированию. Конструкция монолитов напоминает строительство сборного железобетона, только в этом случае элементы изготавливают на заводе и доставляют на стройплощадку, где выполняют сборку.

Для монтажа сборной конструкции потребуется привлечение специальной техники и подъемных механизмов, а это дополнительные финансовые затраты и потребность в увеличенной рабочей силе. Однако при возведении монолита, не требуется транспортировка конструктивных элементов и применение спецтехники, что значительно сокращает расходы на строительство.

Вернуться к оглавлению

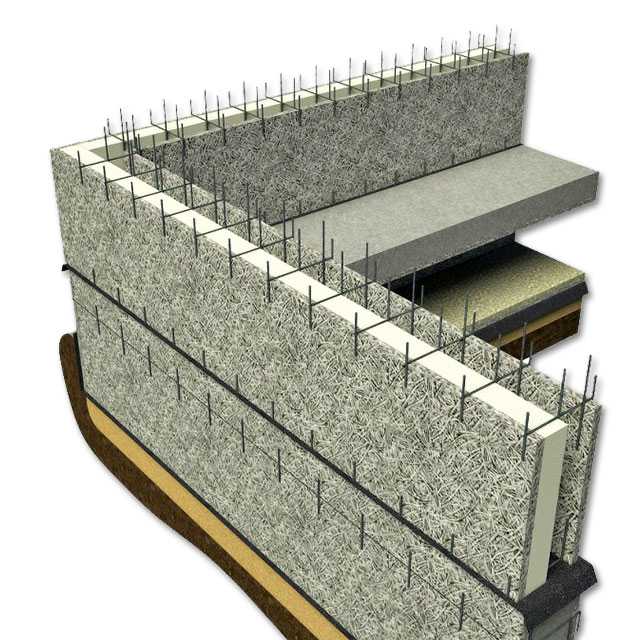

Армирование конструкции

Для повешения прочности монолитной конструкции применяется специальная система армирования бетона путем установки конструкций из металлических или полимерных прутов специального назначения. В зависимости от толщины стены армирующий каркас может быть выполнен в виде плоской сетки или пространственной конструкции с расположением арматурных струн в несколько рядов.

Минимально допустимый диаметр продольных арматурных прутов из стали составляет 10 мм, поперечная перевязка не менее 8 мм. Полимерная стеклопластиковая арматура может применяться на один стандартный размер меньше, чем металл. Шаг поперечных вставок не более 250 мм. Это обеспечит нормальную фиксацию продольных прутов и неподвижную форму всей конструкции.

Соединение всех армирующих элементов между собой производится при помощи вязальной проволоки. Применение электросварки допускается только в крайних случаях, так как при сильном нагреве и последующем остывании физико-механические свойства арматурной стали могут ухудшиться.

Заливка бетона

После установки опалубки и сборки армирующего каркаса приступаю к заливке бетонной смеси внутрь подготовленной формы. Технологическая карта устройства монолитных стен предусматривает выполнение этой работы за один раз и поэтому лучше воспользоваться услугами централизованных поставок бетона с завода строительных материалов. Наличие бетононасоса на автомобильном миксере значительно облегчит подачу бетонной смеси через верх опалубочной конструкции.
Заливка производится слоями по 50-70 см с обязательным уплотнением смеси при помощи вибрационного инструмента. Остановка работ, приводящая даже к частичному высыханию верхнего слоя, не допускается, так как это приводит к нарушению прочности стены. Снятие опалубки после заливки бетона производится не ранее чем через 72 часа в летнее время и 96 часов зимой. Более подробно о том как правильно заливать бетон можно почитать здесь.

Видео обзор технологии

В заключение

Применение монолитного железобетона в строительстве имеет существенные преимущества в сравнении с другими материалами и технологиями. Это, прежде всего, скорость выполнения работ и прочность изготовленных конструкций. Довольно простая технология производства работ позволяет выполнять монтаж без привлечения профессиональных бригад и строительных компаний. Все это привлекает внимание индивидуальных застройщиков и служит дальнейшей популяризации данной технологии.

Бетон это каменный строительный материал, получаемый в результате твердения залитой в форму и уплотненной полужидкой смеси. Его приготавливают путем перемешивания .

Фундаментные конструкции подвержены воздействию влаги поступающей при сезонном повышении грунтовых вод, при таянии снега и после сильных дождей. При этом .

Технология выполнения монолитных работ это способ возведения элементов зданий и сооружений из бетонной смеси и арматуры с использованием специальных опалубочных .

Опалубка

При возведении конструкций потребуется монтаж прочной опалубки, которая послужит защитой для вытекания раствора. Опалубка бывает таких видов:

  • блочная, которая используется при монолитной заливке объектов без перекрытий;
  • разборная, состоящая из отдельных частей обеспечивающие жесткость постройки;
  • скользящая, которая применяется в строительстве многоэтажных зданий;
  • пневматическая, имеет воздухопроницаемую прочную оболочку;
  • несъемная, используется в роли декора;
  • туннельная, необходима в постройках с перекрытием.

Процесс установки опалубки несложный и состоит из рытья котлована и монтажа щитов. Монтируя опалубку, важно следить за ровностью конструкции и избегать деформаций под воздействием больших масс бетонного раствора.

Вернуться к оглавлению

Как класть бетонные блоки

Кладка стен из бетонных блоков – самый простой вариант строительства любого здания. Самостоятельно можно работать практически со всеми материалами – газобетоном, пенобетоном, шлакобетоном, керамзитобетоном и т.д.

Кладка бетонных блоков:

  • Толщина стены в оптимальных условиях должна быть равна половине камня.
  • Блоки кладутся на цементный раствор с использованием строительной кельмы. Для работ также понадобятся маячный шнур и отвес.

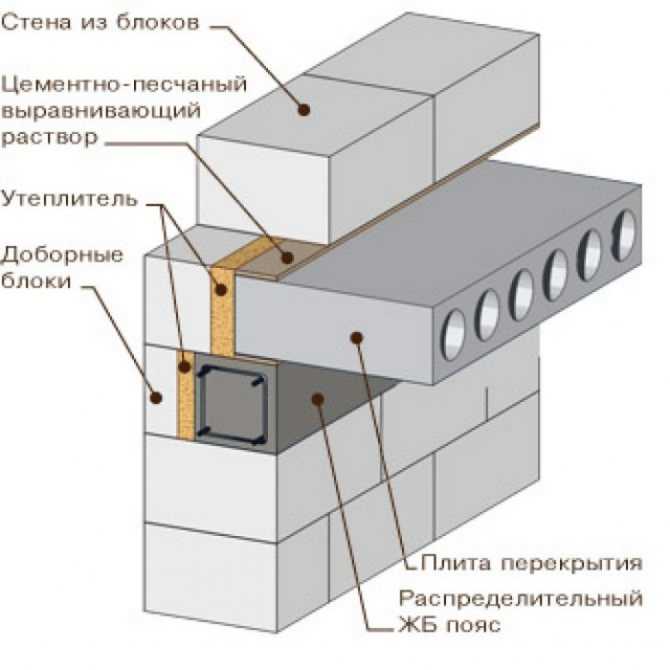

  • В процессе кладки стен выполняют армировочный пояс для повышения прочности.
  • Там, где планируется устанавливать сантехнические либо отопительные приборы, нужно залить прочным раствором пустоты, чтобы при установке анкеров блок не крошился.
  • Готовые просохшие стены штукатурят снаружи и внутри, утепляют пенопластом или другим материалом. Сегодня серые цвета в интерьере очень популярны, поэтому в некоторых проектах дизайн предполагает создание бетонных стен без обработки, но в таком случае все равно нужно позаботиться о теплоизоляции.

Бетонные стены сегодня считаются самым популярным и целесообразным вариантом возведения конструкций. Чтобы здание получилось прочным, надежным и долговечным, при создании проекта нужно тщательно изучать свойства разных материалов, соблюдать технологию в процессе строительства.

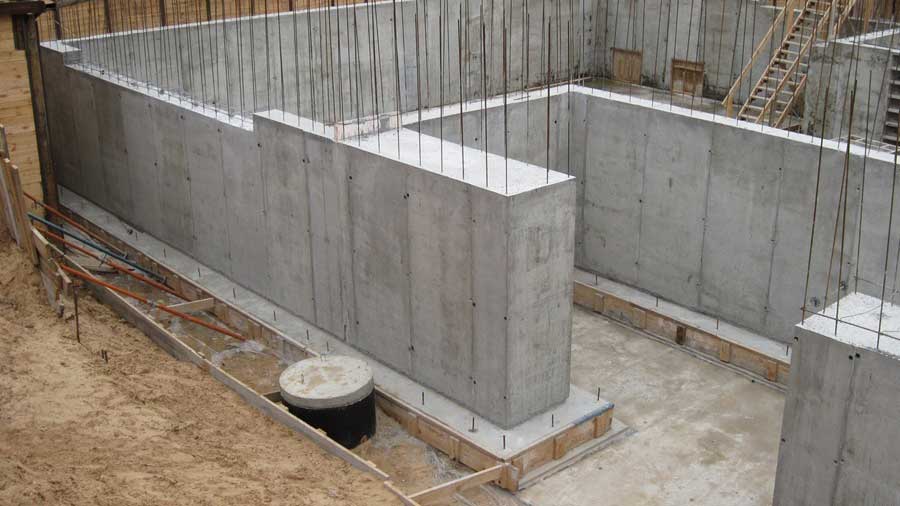

Заливка

После установки армирующего слоя приступают к заливке бетонным раствором, который укладывают толщиной слоя не больше чем на пятьдесят сантиметров. Заливку смеси осуществляют только после высыхания предыдущих слоев. В процессе бетонирования раствор уплотняют вибратором, который удалит пузырьки воздуха. После заливки бетонную смесь оставляют сохнуть до достижения ее максимальных прочностных характеристик, на это уйдет месяц. Спустя 30 дней приступают к утеплительным и финишным работам.

Вернуться к оглавлению

Плиты перекрытия сборные железобетонные – размеры и разновидности

Панели, изготавливаются на специализированных предприятиях из марочного бетона, усиленного арматурной решеткой.

Размеры изделий стандартизированы и составляют:

  • длина – 2,5–12 м;
  • ширина – 1–1,5 м;
  • толщина – 14–22 см.

Подобрав панели стандартных размеров, соответствующих расстоянию между опорными поверхностями стен и кратных ширине коробки, можно быстро сформировать железобетонное сборное перекрытие.

Не успев появиться на строительном рынке, плиты завоевали огромную популярность

Конструкция составных элементов может быть различной:

  • цельной. Изделия внешне легко отличить от других видов, посмотрев на торцевую часть панели. В бетонном массиве отсутствуют характерные для других типов плит продольные полости. Сплошные панели характеризуются повышенными прочностными характеристиками и увеличенной массой. Слабые стороны – низкие теплоизоляционные свойства, а также недостаточная звукоизоляция;
  • пустотной. Параллельно расположенные вдоль продольной оси изделия полости имеют в основном круглое сечение диаметром 11–16 см. Возможен вариант продукции с овальными каналами. Пустотные изделия широко распространены в строительной сфере. Они отличаются повышенными звукоизоляционными характеристиками. Благодаря уменьшенному весу снижаются нагрузки на стены и основу здания;
  • шатровой. Поперечное сечение напоминает лоток с параллельно расположенными ребрами толщиной 14–16 см. Облегченная конструкция с продольными ребрами жесткости обеспечивает повышенный запас прочности и способна воспринимать значительные деформации. Изделия П-образной формы сложнее отделать с внутренней стороны. Кроме того, они хуже сохраняют тепло.

Продукция также отличается методом изготовления арматурного каркаса:

  • сварные конструкции изготавливаются из стальных прутков, соединенных контактной или полуавтоматической сваркой;
  • вязаные решетки собраны из отдельных стержней, соединенных специальной отожженной проволокой.

На этапе проектирования необходимо выбрать оптимальный вариант конструкции изделий.

Спектр применения разнообразен: от перекрытия этажей до укладки дорог

Где применяются?

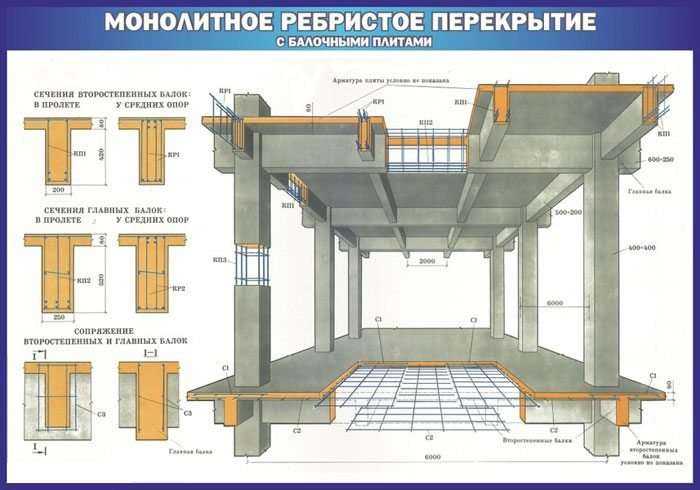

Монолитный железобетон используется при строительстве жилых домов с несущими стенами, общественных и производственных сооружений, в зданиях с двумя этажами, а также при возведении каркасов с нетяжелыми ограждениями стен, перегородок из материалов высокого качества, которые способствуют уменьшению общей массы постройки. При строительстве промышленных конструкций, а именно в возведении стадионов, больших цехов, выставочных залов. Часто используются монолитные железобетоны при необходимости усилить фундамент, перекрытия, стены и колонны.

Вернуться к оглавлению

Описание технологии монолита

Последовательность рабочих операций по установке опалубки, сборке армирующего каркаса, заливке бетонной смеси и последующему разопалубливанию, делают производственный процесс непрерывным, с отсутствием вынужденных технологических простоев. Монтаж бетонных стеновых конструкций допускается производить в любое время года, и даже при отрицательной температуре наружного воздуха.

Все эти важные факторы привели к тому, что устройство монолитных железобетонных стен стало все чаще применяться при возведении жилых домов на объектах индивидуальной застройки.

При этом практикуются три различных способа:

  • монтаж бетонного каркаса с наружными стенами из штучных каменных материалов или сборных панелей;
  • возведение несущих ограждающих конструкций из монолитного железобетона без вертикальных опорных колонн;
  • совмещение двух вышеперечисленных вариантов.

В каждом случае изготовление элементов зданий производится непосредственно на строительной площадке по месту его установки. Бетонные стены, выполненные по монолитной технологии, достаточно прочны и долговечны, но имеют малопривлекательный внешний вид и требуют обязательного выполнения отделочных работ.

Железобетонные панели БЭНПАН

Одним из примеров современных технологий в производстве панелей с высокими техническим параметрами можно назвать изделия БЭНПАН.

Это двухслойные конструкции из фибробетона и утепляющего слоя. Панели усилены ребрами жесткости, которые могут быть как внешними, так и внутренними.

При внутреннем расположении ребер между ними можно провести различные инженерные коммуникации, а затем все обшить листовыми отделочными материалами. Внешние ребра дают возможность устройства вентилируемого фасада.

Конструкция железобетонной стеновой панели БЭНПАН с внутренними ребрами жесткости

Стеновая плита с внутренними ребрами жесткости предназначена для использования в качестве:

  • Наружной стены;
  • Внутренней стены;
  • Панели для цоколя.

Наружный слой плиты выполняется из фибробетона марки В20 или В30 толщиной от 50 мм до 235 мм. Внутри панели сделан теплоизоляционный слой из минеральной ваты или пенополистирола толщиной 60 мм.

Высота изделий может составлять:

  • 1 800 мм;
  • 2 740 мм;
  • 3 050 мм.

По длине плиты могут производиться размерами от 450 мм до 7 000 мм. Толщина панели составляет 260 мм.

Конструкция железобетонной стеновой панели БЭНПАН с внешними ребрами жесткости

Стеновая панель с наружными ребрами жесткости предназначена для использования в качестве наружной несущей или самонесущей конструкции. Внутренняя часть плиты изготавливается из фибробетона марки В30 толщиной от 50 мм до 140 мм. Наружная часть – утеплительный слой из минеральной ваты или пенополистирола толщиной 170 мм.

По высоте плита может быть выполнена размерами 2 740 мм или 3 050 мм. Толщина изделия составляет 260 мм. Панели выпускаются длиной от 600 мм до 6 600 мм.

Железобетонная плита перекрытия БЭНПАН

Бетонные плиты для межэтажных перекрытий также имеют двухслойную конструкцию. Толщина наружного слоя из фибробетона составляет от 50 мм до 280 мм. Внутренняя теплоизоляция выполняется толщиной 40 мм. Для плит перекрытия подвального уровня и чердачного этажа теплоизоляционный слой увеличен до 200 мм.

Плиты усилены продольными и торцевыми ребрами жесткости. Шаг продольного усиления может составлять от 400 мм до 600 мм. Ширина ребер от 100 мм до 235 мм.

Панель имеет высоту 305 мм. По ширине изделия выпускаются размерами:

  • 1 200 мм;
  • 1 800 мм;
  • 2 400 мм.

Ширина плит может составлять от 3 000 мм до 8 000 мм.

За счет того, что закладные детали монтируются в панели еще на стадии изготовления, монтаж их можно произвести очень быстро.

Схема соединения между собой стеновых панелей и плит перекрытия

Стеновые панели соединяются между собой оцинкованными болтами, с плитами перекрытия – с помощью анкер-шурупов.

Железобетонная монолитная стеновая конструкция для перекрытия разнесенных фундаментов и т.п.

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к монолитным бетонным стеновым конструкциям и, более конкретно, к армированной, сборной, изолированной стеновой конструкции, имеющей увеличенную верхнюю усиленную горизонтальную бетонная балка.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

В коммерческом и жилом строительстве наблюдается растущая тенденция к замене древесины альтернативными строительными материалами. С истощением мировых лесов пиломатериалы становятся менее востребованными в качестве строительного материала из-за экологических и экономических последствий. Цена на пиломатериалы, особенно лиственных пород из почти вымерших старовозрастных лесов, сильно колеблется, чаще всего вверх, по мере сокращения запасов. Древесина также, как правило, является наименее прочным из обычных строительных материалов как с точки зрения конструкции, так и с эстетической точки зрения. Гниющая, зараженная термитами древесина подрывает целостность конструкции, построенной из нее, а выцветшая, выветрившаяся древесина портит внешний вид зданий. Кроме того, деревянные здания представляют большую пожароопасность, чем здания, построенные из менее горючих материалов.

Сборные бетонные строительные панели представляют собой безопасную и относительно недорогую альтернативу дереву, и их легче строить, чем из кирпича, что требует квалифицированных каменщиков и ремесленников для надлежащего строительства. Строительство из сборных железобетонных панелей снижает затраты на строительство как из-за относительно низкой стоимости самих материалов, так и из-за относительно минимальных навыков, необходимых для их строительства. Эта низкая стоимость особенно важна при строительстве, например, проектов доступного жилья или коммерческих зданий.

Многие сборные строительные панели были разработаны изобретателями в попытке решить различные проблемы, связанные со строительством зданий. Например, несколько конструкций панелей раскрыты в патенте США No. №№ 3745731; 3 948 008; 4 2311 199; 4 512 126; 4 909 001; 5 065 558; и 5 313 ​​753. Эти патенты описывают различные конструкции бетонных панелей и способы строительства с их использованием.

Большинство из этих строительных панелей родственного искусства имеют недостатки, которые делают их непригодными или непригодными для многих строительных применений. Например, некоторые из них требуют для строительства более чем минимально квалифицированных рабочих, другие дороги, и большинство из них требуют дополнительной поддержки и усиления, потому что сами по себе панели недостаточно прочны, чтобы выдерживать различные силы и напряжения, воздействующие на них в строительстве.

Поэтому существует потребность в армированной сборной железобетонной конструкции здания, которая включает в себя все необходимые опорные элементы, относительно недорога и легко используется в строительстве.

СУЩНОСТЬ И ЗАДАЧИ ИЗОБРЕТЕНИЯ

Настоящее изобретение включает изолированную, армированную, монолитную бетонную стеновую конструкцию для покрытия разнесенных фундаментов, опор и т.п., которая включает вертикальную основную секцию, вертикальные бетонные колонны и нижнюю горизонтальную балку. встроенный в основную секцию и более толстую верхнюю горизонтальную бетонную балку. Вертикальная основная секция состоит из трех слоев: пара армированных противолежащих бетонных панелей и изоляционных плит, зажатых между противолежащими бетонными панелями. Изоляционные плиты укладываются так, что через равные промежутки между изоляционными плитами образуются пространства для вертикальных бетонных колонн, которые составляют единое целое с противоположными бетонными панелями и армируются продольными стержнями. Аналогичным образом, нижняя горизонтальная балка проходит вдоль нижней части основной секции под изоляционными плитами и также составляет единое целое с противоположными бетонными панелями. Большая верхняя горизонтальная бетонная балка представляет собой единое целое с вертикальной основной секцией и вертикальными бетонными колоннами и расположена сверху. При взгляде с торца верхняя горизонтальная бетонная балка имеет квадратную форму, и одна ее сторона находится заподлицо с наружной поверхностью вертикальной основной секции. Верхняя горизонтальная бетонная балка значительно толще основной секции, что придает всей конструкции стены перевернутую L-образную форму, если смотреть с торца. Как и вертикальные бетонные колонны, верхняя горизонтальная бетонная балка также армирована продольными стержнями.

Настоящее изобретение также относится к конкретному способу формирования этой стеновой конструкции. Во-первых, армирующие продольные стержни и различные крепежные элементы располагаются в форме таким образом, что армирующие стержни проходят через внутреннюю часть как верхней, так и нижней частей формы. Затем в форму заливается первая бетонная панель, и в эту первую бетонную панель встраивается панель из проволочной сетки. Затем поверх первой бетонной панели укладывают изоляционные плиты таким образом, чтобы между плитами оставалось пространство. Воздух между изоляционными плитами и первой бетонной панелью удаляется путем нажатия на изоляционные плиты, а затем над изоляционными плитами помещается еще одна панель из проволочной сетки.

Наконец, вторая бетонная панель заливается поверх изоляционных плит и второй панели из проволочной сетки. Бетон в промежутках между изоляционными плитами образует вертикальные опорные колонны, которые составляют единое целое с бетонными панелями и, таким образом, невидимы в готовой конструкции стены.

В конструкции настоящего изобретения создается эстетически привлекательная бетонная стеновая конструкция, достаточно прочная, чтобы ее можно было использовать для перекрытия разнесенных фундаментов или опор, в отличие от панелей, для которых требуется сплошное основание. Верхняя горизонтальная балка значительно увеличивает общую прочность конструкции, как и встроенные вертикальные опорные колонны и нижняя горизонтальная балка. Верхняя балка воспринимает подъемное усилие, помогает воспринимать горизонтальные ветровые нагрузки и воспринимает сжимающие нагрузки, передаваемые верхней частью здания, построенного с использованием настоящего изобретения. Продольные арматурные стержни в верхней горизонтальной балке воспринимают растягивающие нагрузки.

Таким образом, целью настоящего изобретения является создание сборной железобетонной стеновой конструкции, достаточно прочной, чтобы перекрывать разнесенные фундаменты, опоры и т.п. без необходимости в дополнительных опорных элементах или сплошном фундаменте.

Еще одной целью настоящего изобретения является создание сборной железобетонной стеновой конструкции, из которой легче строить, чем из других бетонных панелей и кирпича, тем самым устраняя потребность в высококвалифицированных и, соответственно, высокооплачиваемых рабочих.

Другой целью настоящего изобретения является создание сборной железобетонной стеновой конструкции, имеющей верхнюю горизонтальную балку, которая воспринимает подъемную нагрузку, помогает выдерживать горизонтальные ветровые нагрузки и воспринимает сжимающие нагрузки, передаваемые верхней частью здания, с использованием изобретения. .

Еще одной задачей настоящего изобретения является создание способа изготовления упомянутой выше армированной монолитной бетонной стеновой конструкции, который может быть легко и недорого осуществлен относительно неквалифицированными рабочими.

Другие цели и преимущества настоящего изобретения станут очевидными и очевидными при изучении следующего описания и прилагаемых чертежей, которые являются лишь иллюстрацией такого изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой вид спереди конструкции бетонной стены в соответствии с настоящим изобретением.

РИС. 2 представляет собой вертикальный разрез конструкции бетонной стены.

РИС. 3 представляет собой горизонтальный разрез основного сечения стеновой конструкции.

РИС. 4 представляет собой частичный вид сбоку, иллюстрирующий соединительную конструкцию для соединения двух соседних бетонных стеновых конструкций.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Со ссылками на чертежи конструкция бетонной стены согласно изобретению показана на них и в целом обозначена цифрой 10. Конструкция 10 бетонной стены включает четыре основные секции или компонента: вертикальную основную секцию , обычно обозначаемый цифрой 12; верхняя горизонтальная бетонная балка, обычно обозначаемая цифрой 14; вертикальные бетонные опорные колонны 16; и нижнюю горизонтальную балку 15. Как видно на фиг. 1, конструкция 10 бетонной стены является достаточно прочной, чтобы перекрывать два разнесенных фундамента 11, без дополнительного усиления и без необходимости в сплошном фундаменте. Следует понимать, что стеновая конструкция 10 практически любого размера может быть построена в зависимости от размера здания, в котором будет использоваться стеновая конструкция 10.

Сосредоточившись теперь на вертикальной главной секции 12, можно увидеть, что она включает в себя две бетонные панели 18, 20, между которыми находится ряд изоляционных плит 22. Каждая бетонная панель 18, 20 армирована армирующим материалом, таким как встроенная проволока. сетчатая сеть 24, 26.

Изоляционные плиты 22 изготовлены из подходящего жесткого изоляционного материала и, как показано на РИС. 2, не проходят по всей высоте основной секции 12. Изоляционные плиты 22 обычно имеют прямоугольную форму и расположены на расстоянии друг от друга, как будет объяснено позже.

Нижняя часть основной секции 12 не имеет изоляции; таким образом, нижние части первой и второй бетонных панелей 18, 20 сливаются вместе, образуя нижнюю горизонтальную балку 15. Здесь бетон сплошной и твердый между внешними поверхностями 31 и 33. Эта нижняя горизонтальная балка 15 усилена нижней арматурой. элементы 28, которые могут быть стальными арматурными стержнями. Внизу нижней горизонтальной балки 15 находится нижняя неподдерживаемая кромка 30. Эта кромка 30 проходит между разнесенными опорами 11 и не обязательно опирается на сплошной фундамент, как обычные стеновые панели. В нижнюю горизонтальную балку 15 встроены стальные соединительные пластины 32 для соединения стеновой конструкции 10 с фундаментом 11. Каждая из показанных здесь опор 11 имеет встроенную анкерную пластину 13. Как правило, каждая соединительная пластина 32 приваривается к анкерной пластине 13, чтобы обеспечивают надежное и фиксированное соединение.

Как упоминалось ранее, изоляционные плиты 22 расположены на расстоянии друг от друга. Как показано на фиг. 3, между каждой изоляционной плитой 22 имеется значительный зазор. Эти зазоры обеспечивают пространство для вертикальных бетонных колонн 16, которые укреплены вертикальными армирующими элементами 34, которые могут быть стальными арматурными стержнями. Следует понимать, что вертикальные бетонные колонны 16 проходят по всей высоте основной секции 12 и составляют единое целое с бетонными панелями 18, 20. Как видно из фиг. 1 и 3, вертикальные бетонные колонны 16 находятся заподлицо с внешними поверхностями 31, 33 основной секции 12 и, таким образом, невидимы снаружи стеновой конструкции 10.

Стеновая конструкция 10 усилена за счет включения верхней горизонтальной бетонной балки 14. Как показано на РИС. 2, эта балка 14 имеет квадратное поперечное сечение и значительно толще основной секции 12, что придает вертикальной возведенной стеновой конструкции 10 перевернутую L-образную форму, если смотреть с конца. Нижняя часть 42 балки 14 выполнена за одно целое с бетонными панелями 18, 20. Сторона 38 балки 14 компланарна одной внешней поверхности 31 основной секции 12, тогда как сторона 40 балки 14 не компланарна с противоположной внешней поверхностью 33 основной секции 12, придавая стеновой конструкции 10 профиль в виде перевернутой буквы L.

Верхняя горизонтальная бетонная балка 14 армирована изнутри четырьмя горизонтальными армирующими элементами 44, соединенными друг с другом стяжками 46. Горизонтальные армирующие элементы 44 могут быть стальными арматурными стержнями, а стяжки 46 обычно могут быть металлической проволокой или лентами.

В верхнюю часть 36 балки 14 встроены подъемные вставки 50 для подъема стеновой конструкции 10 с помощью крана и т.п. В верхнюю часть 36 балки 14 также встроены анкерные элементы, такие как J-образные анкерные болты 48, которые используются для крепления верхних частей здания, таких как второй этаж или стропила, к конструкции стены 10. Верхние закладные сварные пластины 52 на каждом конце верхней части 36 балки 14 используются для крепления стеновой конструкции 10 к соседней стеновой конструкции 10. На фиг. 4 показан увеличенный частичный вид этих сварных пластин 36, к которым приварена перемычка 54, надежно соединяющая две стеновые конструкции 10.

Настоящее изобретение также включает в себя особый процесс формирования этой бетонной стеновой конструкции 10. Сначала изготавливается форма по форме стеновой конструкции 10, при этом углубление для верхней горизонтальной бетонной балки 14 опускается глубже, чем область формы для основной секции 12. Затем четыре горизонтальных усиливающих элемента 44 соединяются стяжками 46, образуя квадратную каркасную конструкцию, которая обеспечивает армирование балки 14. Эта каркасная конструкция расположена в более глубокой области балки плесень. Также в области балки формы устанавливаются J-образные анкерные болты 48, подъемные вставки 50 и верхние закладные сварные пластины 52. В области основного сечения пресс-формы устанавливаются на место нижние усиливающие элементы 28, вертикальные усиливающие элементы 34 и соединительные пластины 32. Во всех случаях армирующие элементы 28, 34, 44 подвешены над дном формы, поэтому они не выступают на поверхности 33, 40 готовой стеновой конструкции 10.

Затем заливается первая бетонная панель 18 вместе с той частью балки 14, которая придает конструкции 10 L-образную форму. Сразу же после заливки первой панели 18 поверх первой панели 18 укладывают панель 24 из проволочной сетки, а затем вибрируют влажный бетон так, чтобы панель 24 из сетки погружалась примерно наполовину в влажный бетон первой панели 18.

Затем изоляционные плиты 22 укладывают поверх влажного бетона первой панели 18 таким образом, чтобы между плитами 22 оставались места для вертикальных колонн 16. Изоляционные плиты 22 прижимают вниз для удаления воздуха, оставшегося между плитами 22. и первую панель 18. Затем еще одну панель 26 из проволочной сетки подвешивают немного над изоляционными плитами 22 перед заливкой второй бетонной панели 20 в форму. Эта окончательная заливка оставляет боковую сторону 38 балки 14 и поверхность 31 основной секции 12 гладкой и копланарной, что обеспечивает бесшовный внешний вид стены здания и т.п. Окончательная заливка также заполняет пространство между изоляционными плитами 22 для создания вертикальных бетонных колонн 16.

Бетонная стеновая конструкция 10 по изобретению особенно полезна при строительстве доступного жилья. Верхняя горизонтальная бетонная балка 14 помогает обеспечить достаточную прочность стеновой конструкции 10, чтобы перекрывать разнесенные фундаменты 11, что делает ненужным непрерывный фундамент, который является более дорогостоящим, чем разнесенные опоры. Балка 14 принимает на себя подъемное усилие, передаваемое через подъемные вставки 50, помогает воспринимать горизонтальные ветровые нагрузки и вместе с вертикальными колоннами воспринимает сжимающие нагрузки, прикладываемые к конструкции 10 крышей или вторым этажом. Горизонтальные армирующие элементы 44 воспринимают растягивающие нагрузки.

Настоящее изобретение может быть реализовано другими конкретными способами, отличными от изложенных здесь, без отступления от сущности и основных характеристик изобретения. Таким образом, настоящий вариант осуществления во всех отношениях следует рассматривать как иллюстративный, а не ограничительный, и все изменения, входящие в значение и диапазон эквивалентности прилагаемой формулы изобретения, должны быть включены в него.

Удивительный мир бетонных стеновых панелей

В этой «душевой нише» компания J&M Lifestyles LLC перенесла тему «волны» в раковине и ванне на швы в душевых панелях, чтобы швы выглядели целесообразными, а не необходимыми.

Представьте, что домовладельцы могут покрыть стены краской, обоями, плиткой или бетонными панелями толщиной 1/4 дюйма. Или новые дома, построенные из сборных модульных наружных стен высотой до 20 футов, которые можно изготовить за пределами площадки и установить на месте за несколько часов.

Бетонные стеновые панели могут быть достаточно тонкими, чтобы их можно было приклеить к внутренней стене с помощью эпоксидной смолы, или достаточно прочными, чтобы облицовывать фасад здания и выдерживать ураганные ветры Флориды. Общим знаменателем является их легкий вес, модульная конструкция и простота установки, отделки и обслуживания.

«Они очень похожи на традиционный бетон, но изготовлены из более прочной смеси, — говорит Рэймонд Якобаччи из Form Function Concrete, подрядной компании, расположенной в Роули, штат Массачусетс. — Бетонные стеновые панели требуют большей прочности на разрыв. потому что они толщиной всего в дюйм». Или даже тоньше.
Бетонные панели

отлично подходят для фартуков, поскольку они обеспечивают бесшовные поверхности, которые легко чистить. Здесь стальной рыбий скелет, вырезанный плазмой, установлен в полупрозрачном бетоне. Панель фартука имеет текстуру известняка с разделенной поверхностью, которая наводит на мысль о скале, в которой естественным образом размещался бы скелет.

Райан Брайак из студии изготовления и дизайна Rock Elements в Эсканабе, штат Мичиган, использует стеновые панели для душевых кабин и других стильных элементов интерьера. «С ними могут справиться два человека», — говорит он о бетонных панелях толщиной 3/4 дюйма, изготовленных и установленных его компанией.

Ассортимент продукции Brayak включает привлекательную и легко укладываемую альтернативу плитке. «Все, что мне нужно сделать, это сделать четыре панели (для душевой кабины). Пара человек может принести их в дом, и я могу установить их за час», — говорит Браяк. «Не нужно тратить время на укладку отдельных плиток в раствор».

Когда полупрозрачные или прозрачные материалы встроены в бетон, он может стать основой для всех видов эффектов задней подсветки.

Отсутствие цементного раствора также означает меньшую возможность проникновения воды, отмечает Якобаччи, который ценит как стиль, так и прагматические преимущества «монолитной поверхности» бетона. Его бетонные панели в основном используются в раковинах, душевых кабинах, каминах, полах и других декоративных элементах для клиентов, которых он характеризует как «домовладельцев, которые устали от гранита и хотят чего-то другого по средней цене».

Хотя он отмечает, что большинство его клиентов предпочитают естественный вид серого бетона, он может предложить тот же набор отделок, которые доступны для традиционного декоративного бетона, включая герметизацию, покраску, кислотное окрашивание и полировку. Он также может добавить открытый заполнитель, хотя, по его словам, в наши дни это менее популярный вариант.

Для ухода Iacobacci рекомендует простое нанесение воска.
Паровой душ для жилых помещений, в котором используются стеновые и потолочные панели из стеклопластика и формованные сиденья для предотвращения утечки влаги.

Пресс-формы Bold
Синди Рассел, директор по маркетингу Nawkaw Corp., продвигает долговечность резиновых форм, производимых ее компанией для производства стеновых панелей. Некоторые из них продаются для повторного использования до ста раз. «Они очень гибкие, так что из одной формы можно сделать несколько заливок», — говорит она.

Nawkaw в основном работает с заводами по производству сборных железобетонных изделий и бетонными подрядчиками для производства вертикальных поверхностей с декоративной текстурой. «Все, что мы делаем, делается по индивидуальному заказу, — говорит Рассел. «Мы можем предложить полный спектр текстур, включая камень, кирпич и геометрические узоры».

Фотогравюра — еще одна драматическая эстетическая возможность. «Дайте нам любую фотографию, и мы ее отсканируем и сделаем из нее слепок», — обещает Рассел. Навко в настоящее время проявляет интерес со стороны музея истории полетов и нескольких округов Флориды. Для каждого компания создавала конкретные элементы дизайна по образцу тематических фотографий из коллекции клиента.

Компания J&M Lifestyles LLC из Рэндольфа, штат Нью-Джерси, производит бетонные панели для изготовления столешниц, умывальников, каминов, ванн и внешних архитектурных элементов, по словам партнера Мишель Рэдли. Для коммерческих клиентов их продукты включают в себя барные стены, а также вывески с подсветкой, которые использовались для парикмахерских, тренажерного зала и кухонного демонстрационного зала.

Благодаря использованию бетона, армированного стекловолокном (GFRC), Рэдли говорит, что ее компания смогла уменьшить толщину панелей до 3/8 дюйма, сохраняя при этом большую прочность на изгиб, чем монолитный бетон аналогичной или большей толщины. «Вы можете вкрутить их, не опасаясь, что они треснут», — говорит она.

«Благодаря GFRC их также можно использовать на открытом воздухе. Они не треснут от перепадов температур. Мы можем сделать оверлеи, текстуры, все, что вы хотите. Ваши самые большие затраты — это первая форма».

Привлекательная прочность
Для Арта Порселлы, дизайнера Everlast Wall Systems LLC, бетонные стеновые панели — это не столько дань моде, сколько фактор времени, стоимости и прочной прочности в новом доме и малом коммерческом строительстве. Компания из Флориды специализируется на производстве и монтаже сборных железобетонных несущих и ненесущих стен, колонн и балок. Наклонные строительные бетонные конструкции компании состоят из прочного легкого бетона толщиной 5 дюймов с арматурой 1/2 дюйма, запатентованной арматурой, системой соединения и поверхностью осыпи.

Бетонные фасадные панели ограждают фасад жилого бара. Когда пьющие сидят за барными стульями, фасады баров часто пинают и оскорбляют. Бетонные панели очень прочные.

«Девяносто процентов наших проектов во Флориде имеют штукатурку, — говорит он. — Или ты можешь покрасить его.

Технология определенно выдержала испытание временем.

«Мы построили 1200 таких единиц в северо-центральной части Флориды с 1997 года. В 2006 году мы были ограничены только нашим транспортом», — говорит Порселла, который признает, что экономика значительно замедлила их темпы.

Порчелла иллюстрирует экономию времени стеновыми панелями следующим образом: «Мы собрали много конструкций площадью 3000 квадратных футов за три часа или меньше. Обычные каменщики не могут укладывать блоки в здания такого размера менее чем за несколько дней. В течение 2006 года, нашего лучшего года, мы собирали по восемь домов в неделю, иногда по три в день».

Этот процесс также имеет преимущества перед традиционным бетонным строительством.

«Некоторые производители бетона устанавливают стеновые опалубки и заливают стены на месте», — говорит он. «Это очень трудоемко и требует много времени. Мы планируем наше производство так, чтобы оно совпадало с подготовкой площадки, чтобы, когда плита будет готова, мы могли собрать ее немедленно, что позволяет быстро выполнять работы на площадке».
Бетонные панели могут быть тонкими и практичными. Эта душевая ниша завершает пространство между стеклянной душевой стеной, прилегающими душевыми стенками и стеной за умывальником.

Благодаря толщине панели, которая на 3 дюйма меньше, чем у традиционной конструкции из бетонных блоков, стеновые панели позволяют встроить в жилой дом дополнительное жилое пространство.

Но не думайте, что качество приносится в жертву скорости, стоимости и экономии материалов. Система Everlast выдерживает ветровую нагрузку свыше 180 миль в час, что является основным преимуществом в сезон ураганов.

Это несложно
Нолан Майрхофер, владелец и президент Szolyd Development Corp., канадской компании, которая проектирует архитектурные элементы с твердыми поверхностями из передовых цементно-волокнистых паст, также предпочитает панели традиционным бетонным конструкциям. «Проникновение воды уменьшается, а благодаря встроенным крепежным элементам и резьбе скорость строительства поразительна», — говорит Майрхофер. «Модульные панели просто соединяются друг с другом, как конструктор Lego».

Когда дело доходит до панелей, он только начинает. Он включил бетонные панели, когда оказывал консультационные услуги и полномасштабный макет для The Atrium, крупного нового коммерческого строительного проекта в Виктории, Британская Колумбия. Он предсказывает, что подобные вакансии ждут его на горизонте.

www.everlastwallsystems.com
www.nawkaw.com

Остались вопросы по вашему проекту?

  • Вопрос*
  • У вас есть фото проекта, которым вы хотели бы поделиться с нами?

    Перетащите файлы сюда или

    Допустимые типы файлов: jpeg, jpg, gif, png, pdf, макс. размер файла: 50 МБ.

      Allowed formats: jpeg, jpg, gif, png, pdf

    • First Name
    • Last Name
    • Your Role*

      Please selectContractorDIYDesignerArchitectOther

    • Email*
    • Phone
    • Note: Some questions будут опубликованы анонимно с их ответами в конце этой истории, чтобы поделиться с другими читателями.
