§ XI.3. Ребристые монолитные перекрытия с балочными плитами

1. Компоновка конструктивной схемы перекрытия

Ребристое перекрытие
с балочными плитами состоит из плиты,
работающей по короткому направлению,
второстепенных и главных балок (рис.
XI.19). Все элементы перекрытия монолитно
связаны и выполняются из бетона
класса В15.

Сущность конструкции
монолитного ребристого перекрытия
в том, что бетон в целях экономии удален
из растянутой зоны сечений, где сохранены
лишь ребра, в которых сконцентрирована
растянутая арматура. Полка ребер —
плита работает на местный изгиб по
пролету, равному расстоянию между
второстепенными балками.

Второстепенные
балки опираются на монолитно связанные
с ними главные балки, которые, в свою
очередь, опираются на колонны и наружные
стены.

Главные балки
можно располагать в продольном или
поперечном направлении здания с пролетом
6—8 м. Второстепенные балки размещают
так, чтобы ось одной из балок совпала с
осью колонны (рис. XI.20, а). Пролет
второстепенных балок может составлять
5—7 м, плиты 1,7—2,7 м.

Толщину плиты по
экономическим соображениям принимают
возможно меньшей. Минимальные ее значения
составляют: для междуэтажных перекрытий
промышленных зданий 6 см, для
междуэтажных перекрытий жилых и
гражданских зданий 5 см. При значительных
временных нагрузках может потребоваться
увеличение толщины плиты. Так, при
временной нагрузке 10—15 кН/м²
и пролете 2,2—2,7 м толщину плит принимают
8—10 см «(но условиям экономичного
армирования). Высота сечения второстепенных
балок составляет обычно (1/12 — 1/20) l,
главных балок— (1/8—1/15) . Ширина сечения
балок b=
(0,4—0,5) А.

2. Расчет плиты, второстепенных и главных балок

Расчетный пролет
плиты принимают равным расстоянию
в свету между второстепенными балками
l₀
и при (тирании на наружные стены —
расстоянию от оси опо-

Рис. XI.19.
Конструктивные схемы ребристых
перекрытий

Рис. XI.21. К расчету
неразрезной плиты и второстепенных
балок

Рис. XI.20. Схемы
балок и плит ребристых перекрытий

ры на стене до
грани ребра: для расчета плиты в плане
перекрытия условно выделяется полоса
шириной 1 м (рис. Х1.20,б,в).

Расчетный пролет
второстепенных балок l₀принимают
равным расстоянию в свету между главными
балками, а при опирании на наружные
стены — расстоянию от оси опоры на стене
до грани главной балки (рис. XI. 20, г).

Изгибающие моменты
в неразрезных балочных плитах и
второстепенных балках с разными или
отличающи мися не более чем на 20 %
пролетами определяют с учетом
перераспределения моментов и при этом
создают равномоментную систему. В
многопролетной балке (рис. XI.21) на средних
опорах при равномерно распределенной
нагрузке опорные моменты M_sup
равны между собой. Используя уравнение
равновесия (XI.5) для сечения в середине
пролета, найдем

Отсюда

В первом пролете
максимальный изгибающий момент будет
в сечении, расположенном на расстоянии
а ≈0,425l
от свободной опоры; при этом

Привлекая
уравнение равновесия (XI. 5) и учитывая,
что М_А=0,
получим

Если принять
значение изгибающего момента на первой
промежуточной опоре

найдем изгибающий
момент в первом пролете

Если же принять
равномоментную схему М₌
М_l₌
М_b,
получим

округляя знаменатель
(с погрешностью менее 5 % в сторону
увеличения изгибающего момента), получим
на первой промежуточной опоре и в первом
пролете изгибающий момент

Для плит, окаймленных
по всему контуру монолитно-связанными
с ними балками, изгибающие моменты
(определяемые в предельном равновесии
без учета распора) в сечениях средних
пролетов и на средних опорах уменьшаются
на 20 % при условии h/l
≥1/30.

Для второстепенных
балок огибающая эпюра моментов строится
для двух схем загружения (рис. XI.22):

317

1)полная нагрузка
g+υ в нечетных пролетах и условная
нагрузка g+1/4υ в четных пролетах;

2)полная нагрузка
g+υ в четных пролетах и условная
постоянная нагрузка в g+1/4υ нечетных
пролетах.;

Рис. XI.22. Огибающая
эпюра моментов второстепенной балки

Условную нагрузку
вводят в расчет для того, чтобы определить
действительные отрицательные моменты
в пролете второстепенной балки. Главная
балка создает дополнительные, закрепления,
препятствующий свободному повороту
опор второстепенных балок, и этим
уменьшает влияние временной нагрузки
в загруженных пролетах на незагруженные.

Поперечные силы
второстепенной балки принимают: на
крайней свободной опоре

на первой
промежуточной опоре слева ;

на первой
промежуточной опоре справа и на всех
остальных опорах ‘

При подборе сечений
в первую очередь уточняют размер
поперечного сечения второстепенной
балки по опорному моменту на первой
промежуточной опоре. Поскольку расчет
ведется по выровненным моментам,
принимают ξ=0,35. На опоре действует
отрицательный момент, плита оказывается
в растянутой зоне и расчет ведут как
для прямоугольного сечения, полагая
рабочую высоту

Установив
окончательно унифицированные размеры;
сечения bxh,
подбирают рабочую арматуру в четыре»
расчетных нормальных сечениях: в первом
и среднем пролетах — как для таврового
сечения, на первой промежуточной и
средней опорах — как для прямоугольного
сечения. На действие отрицательного
момента в среднем пролете расчет
ведут как для прямоугольного сечения.

Расчет поперечных
стержней выполняют для трех наклонных
сечений: у первой промежуточной опоры
слева и справа и у крайней свободной
опоры.

Все изложенное о
расчете ригеля сборного балочного
перекрытия полностью относится и к
расчету главной балки монолитного
ребристого перекрытия.

На главную балку
передается сосредоточенная нагрузка
от опорного давления второстепенных
балок (которое только при двухпролетных
второстепенных балках определяют с
учетом неразрезности). Кроме того,
учитывают собственный вес главной
балки.

В местах пересечения
второстепенной и главной балок над
колонной в верхней зоне пересекается
верхняя арматура трех элементов: плиты,
второстепенной балки и главной балки.
Поэтому на опоре главной балки в
зависимости от числа рядов арматуры
принимают а=6… 9 см, при этом h_o=h—(6…9)
см.

Особенностью
подбора сечений главной балки по
изгибающим моментам является то, что
на действие положительного момента
в пролете она работает как тавровая
с шириной полки b_f=l/3,
а на действие отрицательного момента
на опоре — как прямоугольная с шириной
ребра b
.

Ребристое монолитное железобетонное перекрытие. Ребристое монолитное перекрытие и его применение в частном строительстве

Плиты перекрытия предназначены для разделения здания на уровни (этажи). Если плиты расположены между этажами, то это перекрытие, если над последним этажом, то покрытие. Разница заключается только в несущей способности. К данным строительным конструкциям предъявляются повышенные требования к прочности и надежности, так как они являются основными несущими элементами и воспринимают нагрузку от всего этажа, включая полы, перегородки, оборудование, мебель и временные нагрузки.

Содержание

1 Что нужно знать об армировании перекрытий
2 Виды опалубки для монолитных бетонных поверхностей
3 Перекрытия из железобетона
4 Монтаж балок
5 Толщина монолитной плиты
6 Монолитные плиты перекрытия для гаража
- 6.1 Материалы для изготовления плиты
- 6.2 Процесс изготовления плиты своими руками
- 6.3 Сколько стоит изготовить плиту перекрытия?
7 Как рассчитать?
8 Важные моменты разработки
9 Важные моменты разработки
10 Монтаж опалубки
11 Зависимость результатов подбора арматуры от схемы эксцентричного крепления ребра
12 Как залить?
13 Сборно-монолитные перекрытия (СМП) своими руками
- 13. 1 Состав СМП ТЖБС
- 13.2 Технология монтажа СМП
- 13.3 Варианты устройства полов по сборно-монолитному перекрытию
14 Преимущества
15 Предварительный этап обустройства перекрытия
16 Монолитное перекрытие своими руками: этапы и тонкости производства работ
17 Как рассчитать затраты и производительность?
18 Как залить?

Что нужно знать об армировании перекрытий

Для осуществления армирования бетона применяют арматурный стальной прут. Его толщина варьируется от 8 до 14 мм при толщине плиты до 150 мм. при покупке готовых плит перекрытий необходимо учитывать то обстоятельство, что они выпускаются на заводах сплошными, ребристыми и пустотелыми. Особой популярностью пользуется последний вариант. Это обусловлено тем, что благодаря пустотам внутри бетонного монолита, такие плиты обладают относительно небольшим весом, прекрасными показателями теплоизоляции, плохой звукопроницаемостью, а также неплохо выдерживают деформацию.

Производят плиты перекрытия из тяжелого марок бетона. Их стандартные размеры характеризуются тремя величинами: длина – 4, 5 или 6 м, толщина – 140, 180 либо 220 мм, допустимая нагрузка – 150, 190 или 230 кг/м2.

Монолитное перекрытие своими руками. Технология устройства опалубки и бетонирования монолитной плиты перекрытия Ребристое монолитное железобетонное перекрытие сами Изготовление монолитного перекрытия в доме Ребристое монолитное перекрытие своими руками – betfundament.com Монолитное перекрытие своими руками. Технология устройства опалубки и бетонирования монолитной плиты перекрытия

При этом стоит понимать, что покупные плиты при укладке всегда образуют стыки, которые могут быть и ступенчатыми, что отрицательно влияет на ровность поверхности, образуемой ими. Если же произвести армирование монолитной плиты перекрытия своими руками, то мы получим однородную и ровную поверхность без стыков.

Схема армирования монолитной бетонной плиты перекрытия

Виды опалубки для монолитных бетонных поверхностей

Ранее для выполнения такой опалубки руководствовались СНиП III-15-76 и ГОСТ 23478-79.

Однако затем его заменили ГОСТ 52086-06, в котором кроме юридических терминов и схем установки опалубки про технологию работ пока ничего не сказано.

Т.е. теперь надо руководствоваться только паспортом завода-изготовителя на конкретный вид опалубки под конкретные конструкции.

Опалубка перекрытий — Виды опалубки … Телескопическая опалубка перекрытий … FORMAT group Опалубка перекрытий — Виды опалубки …

Однако уточнили что, ГОСТ 52086-06 не распространяется на опалубку разового применения для уникальных и индивидуальных монолитных конструкций, поэтому мы и будем руководствоваться тем материалом, что и ранее.

Перекрытия из железобетона

Данный вид перекрытий применяется лишь в тех домах, которые возведены из кирпича, камня либо бетона. Важным преимуществом железобетонных перекрытий является их очень высокая несущая способность. Эти перекрытия нуждаются в дополнительном утеплении, поскольку они обладают низким уровнем теплоизоляции и высоким уровнем звукопроницаемости. По способу изготовления существуют монолитные и сборные перекрытия.

Производимые в заводских условиях плитные перекрытия из железобетона сборного обладают расчетной несущей способностью, их номенклатура предусмотрена проектом. Благодаря использованию таких перекрытий можно значительно сократить сроки строительных работ, сэкономить расходы.

Заводами ЖБИ выпускается широкая номенклатура плит:

Ребристое монолитное перекрытие своими руками – betfundament.com Ребристое перекрытие своими руками – Ребристое монолитное железобетонное перекрытие сами » Торгтехника Плиты ребристые перекрытий: размеры, характеристики Монолитное перекрытие своими руками пошаговые. Как залить плиту перекрытия своими руками видео. Преимущества монолита перед монтажом бетонных плит Монолитное перекрытие своими руками: чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

сплошных,
пустотных,
выполненных из тяжелых и легких бетонов.

Сегодня наибольшей популярностью пользуются пустотные плиты. Этому способствует их невысокая стоимость и лучшие показатели по сохранности тепла и по звукоизоляции. Кроме того, пустотные изделия обладают меньшим весом, т.е. на фундамент и несущие стены будет оказываться меньшая нагрузка.

Для монтажа данных сборных перекрытий требуется использовать специализированную подъемную технику. Плиты укладывают на постель, выполненную из пескоцементного раствора. Постель кладут в тех местах, где перекрытия будут опираться на несущие стены.

Монтаж балок

Рассмотрим наиболее распространённую ситуацию – монтаж такого перекрытия в доме из газобетона.

Работы начинают с монтажа балок. Их укладывают на несущие стены, при этом каждая балка должна заходить на кладку на расстояние не менее 150 мм. Чтобы добиться точного расстояния между балками, в пролёт между ними по периметру стен укладывают блоки (по одному в каждый пролёт).

Для сооружения проёмов в перекрытии, балконов, консолей и других архитектурных элементов можно стыковать балки друг с другом под прямым углом. Балки связывают в единое целое за счёт Г-образных арматурных прутов. Нижний ряд арматуры соединяют прутами диаметром 12 мм, верхний – прутами диаметром 8 мм. Для дополнительной усиливающей арматуры используют пруты того же диаметра, что и у неё. По периметру проёма сооружают опалубку из фанеры, древесины, пенополистирола или других материалов. Опалубка не позволит бетону попасть в проём.

Под балками обязательно устанавливают временные опоры, обычно телескопические стойки и профильные трубы. Какой-либо зазор между опорами и балками недопустим, иначе впоследствии возможен прогиб перекрытия. Шаг опор под одной балкой – не более 1,6 м. Опоры монтируют до укладки блоков на балки.

Толщина монолитной плиты

При длине комнаты 8 м толщина монолитной плиты должна быть 30 см

Слишком мощная конструкция создаст критическое давление на стены и фундамент, а это потребует дополнительных расходов на их усиление. Тонкая плита может прогнуться и потрескаться под вертикальными нагрузками.

Толщина перекрытия зависит от следующих критериев:

Материал стен. Если кирпич выдержит любой вес, то газобетон может потрескаться, не поможет и армопояс.
Конфигурация помещений. Нормой считается толщина монолитной плиты перекрытия из расчета 4 см толщины на 1 п.м. длины комнаты. Для дома, где самая большая комната имеет сторону 8 м, делается перекрытие толщиной 30 см. Если этот показатель составляет 5-6 м, достаточно 25 см железобетона.

Уменьшить вес плиты можно за счет снижения удельного веса бетона со стандартных 2500 кг/м³ до 1500-1800 кг/м³ можно за счет добавления легкого наполнителя. Таковым является керамзит, деревянная стружка, пенополиуретановые и пластиковые шарики.

Монолитные плиты перекрытия для гаража

Даже такие строительные конструкции, как плиты перекрытия можно изготовить своими руками. Давайте рассмотрим устройство перекрытия для гаража. Перекрывать мы будем пролет длинной 4300 мм, поэтому плиты будут изготавливаться 4500 мм. С каждой стороны плита будет опираться на кирпичную стену по 100 мм.

Материалы для изготовления плиты

Как сделать плиты перекрытия своими руками? Для изготовления плиты нам понадобится:

профнастил Н75/750 х 4500 мм, он будет использоваться в качестве съемной опалубки;
деревянные доски высотой 150 мм и толщиной 25 – 30 мм;
арматура диаметром 16 мм;
сетка с ячейкой 100х100 диаметром 5 мм;
стяжка диаметром 8 мм, 2 штуки на одну плиту;
бетон класса В20.

Процесс изготовления плиты своими руками

Лист профнастила укладывается жесткое основание. Под лист нужно уложить поперечины (деревянные доски, 4 шт). Устраиваем опалубку из досок по периметру листа.

Укладываем арматуру в каждый лоток листа (5 шт). Защитный слой бетона должен быть 25-30 мм. К этим же прутам арматуры крепим петли (4 шт) для транспортировки плиты (в нашем случае поднятия ее на высоту уровня перекрытия гаража). В верхней части плиты укладываем сетку, которая тоже должна быть защищена слоем бетона 30 мм.

Для того, чтобы лист профнастила хорошо отставал от бетона его нужно смазать маслом (отработкой) или же покрыть полиэтиленовой пленкой. Расход бетона на одну плиту будет 0.4 м3. Бетон готовится в гравитационной бетономешалке, заливается и утрамбовывается вибратором. Извлекать плиту можно только через 7 дней, когда бетон наберет 70% прочности.

Также возможен вариант устройства перекрытия прямо на стенах. Укладываются листы профнастила, выполняется армирование и устраивается опалубка. Бетон поднимается краном в бадье и заливается сплошным слоем. Под перекрытие нужно установить подпорки на время набора прочности бетона. Такой способ будет более затратным, так листы профнастила остаются в перекрытии.

Сколько стоит изготовить плиту перекрытия?

Сейчас посчитаем затраты на изготовления плит общей площадью 29 м2 и высотой 150 мм. Затраты на бетон — 335 $, цена профнастила Н75 – 400 $, арматура – 235 $, услуги крана 135 $. В итоге получаем сумму 970 $. Такая стоимость будет если изготавливать плиту прямо на гараже, то есть профнасти остается под бетонным перекрытием.

Если же плиты перекрытия своими руками делать на земле, то стоимость перекрытия будет несколько дешевле, убираем стоимость листов профнастила. Итого получится 705 $.

Как рассчитать?

Чтобы сделать перекрытие из бетона своими руками, нужно знать параметры конструкции. Они основываются на сопоставлении прочности и нагрузки. Весь подсчет ведется проектировщиками, которые используют специальные программы. А в сборнике строительных норм и правил прописаны формулы и постоянные показатели. Общий же алгоритм действий такой:

Составление чертежа для определения общих показателей.
Расчет массы всего, что будет выдерживать покрытие.
Деление общей суммы на количество плит.

Ребристое монолитное железобетонное перекрытие сами Монолитное перекрытие своими руками пошаговые. Как залить плиту перекрытия своими руками видео. Преимущества монолита перед монтажом бетонных плит Сборно монолитное перекрытие своими руками – Детали капитального строительства и ремонта Ребристое монолитное перекрытие своими руками – betfundament. com Монолитное перекрытие своими руками: чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Толщина стандартной плиты перекрытия — 180—200 мм — средний показатель, прописанный в нормативных документах.

Важные моменты разработки

Изготавливаются ребристые железобетонные перекрытия очень часто своими руками, поскольку серьезных сложностей в процедуре создания такой конструкции нет. Однако не стоит забывать, что строительство нового этажа и межэтажных перекрытий – довольно серьезная работа, и непременно следует учесть некоторые детали.

Любую конструкцию необходимо грамотно просчитать. При этом необходимо учитывать, какую нагрузку перекрытие даст на фундамент дома, размеры ребристого перекрытия, нагрузку на несущие стены, количество материалов и другие факторы. При расчете нужно предельно внимательно изучить все тонкости и желательно считать с запасом.

Учитывая то, что ребристые перекрытия – наиболее демократичный по цене вариант, нужно помнить, что опора и съемная опалубка, которые предлагаются в аренду, могут полностью перекрыть экономию на бетоне, и стоимость конструкции получится очень высокой.

Основное удобство в создании такого перекрытия – большое пространство. Маленькие пролеты гораздо быстрее и проще залить гладким перекрытием.

Важные моменты разработки

Учитывая то, что ребристые перекрытия — наиболее демократичный по цене вариант, нужно помнить, что опора и съемная опалубка, которые предлагаются в аренду, могут полностью перекрыть экономию на бетоне, и стоимость конструкции получится очень высокой.

Монтаж опалубки

Для того чтобы монолитная плита перекрытия имела однородную поверхность со стороны потолка первого этажа, бетон нужно заливать в подготовленную опалубку, которую еще называют палуба. Сразу отметим, что можно арендовать и смонтировать профессиональную палубу из пластика и металла, в комплекте с которой идут телескопические опоры в нужном количестве, а можно изготовить перекрытие из дерева своими руками.

Важно: если монтировать опалубку самостоятельно, то стоит брать доски толщиной 25-35 мм. При этом их сбивают встык, чтобы не было зазоров. Фанера должна иметь толщину не менее 20 мм.

Работы по монтажу опалубки выполняют в таком порядке:

Рекомендуем к прочтению:Инструкция по монтажу монолитного ленточного фундамента

Сначала устанавливают опоры с шагом 1 метр друг от друга. При этом от стен опорные столбы могут отступать на 20 см. В качестве опор можно использовать как телескопические столбы, которые можно регулировать по высоте, так и брус сечением 80-150 мм. Отметим, что телескопические опоры предпочтительнее, так как они способны выдерживать большой вес и при этом не деформироваться, как это иногда случается с брусом. Стоимость одной опоры обойдётся примерно в 2-3$.
Все установленные опоры связывают продольными балками — ригелями. На них будет опираться опалубка. Ригели можно делать из швеллера или двутавра.
Поверх ригелей устраивают горизонтальную опалубку, края которой должны точно стыковаться со стенами, чтобы не оставалось зазоров.

Важно: высота опор должна быть отрегулирована таким образом, чтобы верхний край листов фанеры точно стыковался с верхними краями стен дома по периметру.

Теперь монтируют вертикальные борта опалубки. Они должны выступать на 15 см от внутреннего края стен. Высота вертикальной опалубки должна соответствовать проектной высоте перекрытия.

Важно: все вертикали и горизонтали опалубки проверяются с помощью нивелира.

Зависимость результатов подбора арматуры от схемы эксцентричного крепления ребра

Расчет балок со стержневыми элементами и поля железобетонной плиты с оболочечными и пластинчатыми элементами должен учитывать тот факт, что срединная плоскость пластин может располагаться как на одном, так и на разных уровнях конструкций. Не будем рассматривать вариант вертикального расположения ребра в целях однозначности толкования размещения арматуры.

В случае смещения стержневого элемента от нейтральной оси плиты необходимо учесть эксцентриситет стыков элементов в узлах. Деформации пластин и стержней совместимы при условии присоединения стержней к узлам пластин посредством жестких вертикальных вставок .

Возникающая в плите мембранная группа усилий становится следствием корректного моделирования перекрытия. Поэтому при эксцентричности стыков элементов нужно моделировать оболочечными элементами, имеющими требуемое количество степеней свободы в узлах.

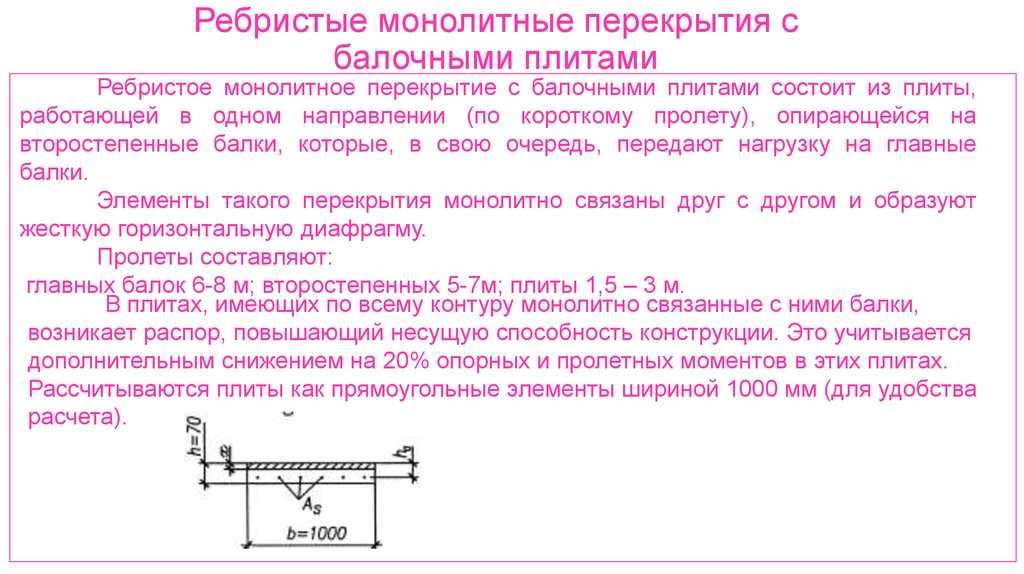

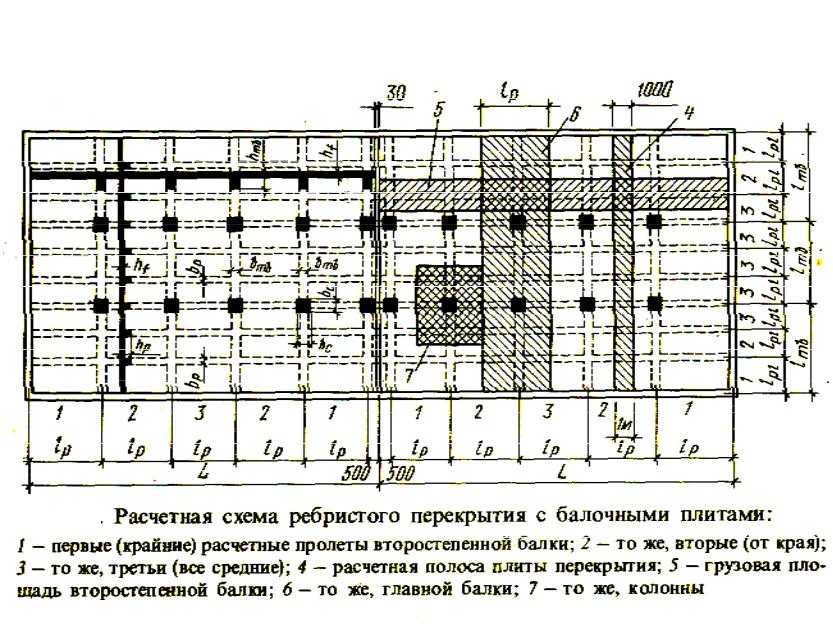

Схема расчетных пролетов и моментов при ручном расчете.

Толщина монолитной плиты перекрытия для двухэтажного дома Ребристое монолитное перекрытие и его применение в частном строительстве | Папа мастер! Ребристое монолитное железобетонное перекрытие сами Монолитное перекрытие своими руками: как сделать и как залить Монолитное перекрытие своими руками: как сделать и как залить

В случае примыкания стержней к узлам пластин непосредственно в пластинах при вертикальной нагрузке не возникает мембранная группа усилий. Такой расчет описывает случаи, когда балки выступают над плитами.

Результаты будут одинаковыми при моделировании перекрытия конечными элементами плиты и оболочки В случае наличия вставок в стержневом элементе в результате действия вертикальной нагрузки возникает мембранная группа усилий. Далее в стержнях возникает продольная сила (усилие распора), отражающая действительную работу конструкции. Однако это не происходит при центрировании элементов по средней линии.

В расчет на пересечении стержня и плиты дважды входит площадь бетона. Возникает вопрос о правомерности перенесения площади арматуры из сжатой зоны стержня в сжатую зону плиты, определяемой в виде изменения плеча внутренней пары сил. Расчет армирования элементов может быть произведен по первой и второй группам предельных состояний.

Как залить?

Перед заливкой устанавливается опалубка для всех технологических отверстий, выставляются маячки для контроля толщины конструкции.

Последовательность действий:

заливке подлежит заводской или самостоятельно приготовленный при помощи одной или нескольких бетономешалок бетон;
если перекрытие находится высоко, раствор подается при помощи подъемных механизмов;
весь арматурный каркас должен быть равномерно покрыт раствором. Работы должны быть проведены быстро;
далее производится трамбовка, впоследствии поверхность требует ухода.

Сборно-монолитные перекрытия (СМП) своими руками

СМП серии ТЖБС разработаны в качестве альтернативы деревянным перекрытиям и монолитным железобетонным пустотным плитам. СМП ТЖБС представляет собой сборную конструкцию, объединяемую на стадии монтажа в цельное перекрытие с помощью армированной стяжки.

Отличительная особенность СМП ТЖБС состоит в том, что все бетонные элементы производятся из жестких растворов. Чтобы производство СМП было экономически целесообразным, все компоненты перекрытия должны производиться промышленным способом на современном высокопроизводительном оборудовании.

Состав СМП ТЖБС

Сборно-монолитные перекрытия включают:

балки двутаврового сечения, изготовленные из напряженного бетона;
блоки многопустотные из керамзитобетона или бетона, уложенные между балками;
армированный бетонный слой, соединяющий перекрытие в цельную конструкцию.

Преимущества СМП ТЖБС

Высокая несущая способность, до 1000 кг/м2.
Отказ от выполнения монолитного пояса.
Высокая тепло- и звукоизоляция.
Возможность укладки в пустотах инженерных коммуникаций.
Низкий расход материалов на один квадратный метр перекрытия.
Возможность монтажа перекрытия своими руками.

Технология монтажа СМП

1. Доставка элементов СМП на стройплощадку. Производится грузовым автотранспортом г/п не менее 3,5 т с краном-манипулятором. Один рейс обеспечивает доставку материалов для 30 м² перекрытия. Разгрузка производится вручную или краном-манипулятором.

2. Устройство плиты перекрытия своими руками начинается с укладки двутавровых балок на несущие стены с шагом 70 см и опиранием не менее 10 см.

3. Укладка многопустотных блоков между балками.

4. Фиксация крайних балок кладкой.

5. Укладка армирующей сетки на всю площадь перекрытия.

6. Заливка монолитной бетонной стяжки, объединяющей балки и пустотные блоки в единую конструкцию. Бетон затекает в пространство между пустотными плитами и балками, создавая прочную жесткую конструкцию.

Варианты устройства полов по сборно-монолитному перекрытию

На СМП ТЖБС можно укладывать полы любых видов. В качестве примера рассматриваются линолеумный и паркетный пол. Очередность слоев указана в направлении снизу вверх.

Линолеумный пол

Песчаный слой толщиной 30 мм.
Мягкая древесноволокнистая плита толщиной 12 мм.
Гидроизоляции из рубероида.
Цементно-песчаная стяжка из раствора марки М 150 толщиной 40 мм.
Выравнивающий слой полимерцемента толщиной 8 мм.
ПВХ-линолеум на теплозвукоизолирующей подложке, уложенный на бустилат.

Паркетный пол

Слой песка толщиной 30 мм.
Деревянные лаги сечением 80×40 мм, уложенные с шагом 400 мм.
Доска паркетная 20 мм.

Высота перекрытия с чистовым полом составляет 340 мм (240 мм перекрытие + 100 мм пола).

Преимущества

Положительные характеристики конструкции раскрываются так:

отсутствие дорогостоящих работ по разгрузке/погрузке;
высокое качество готовой поверхности;
возможность свободной планировки помещений;
прочность, долговечность.

Перекрытия могут быть:

монолитными – производятся на месте работ;
сборными – формируются на основе готовой заводской продукции – ж/б плиты либо панели;
часторебристыми – изготавливаются на основе пустотелых блоков и ж/б балок;
конструкциями из облегченного бетона.

Предварительный этап обустройства перекрытия

При любом виде строительных работ есть такие этапы, на которых нельзя экономить. Вот почему обязательно надо иметь проект монолитного перекрытия. Желательно заказать его в проектной организации. Специалисты сделают расчет поперечного сечения перекрытия с учетом действия на него изгибающих моментов и максимальной нагрузки, что даст возможность точно определить размеры монолитной плиты, выбрать марку бетона, сортамент арматуры и количество всех используемых материалов. Это даст вам возможность избежать трат на покупку лишнего материала, а также иметь четкое руководство к проведению этих работ.

Монолитное перекрытие своими руками: чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона Изготовление монолитного перекрытия в доме Монолитное перекрытие своими руками: как сделать и как залить Ребристое монолитное перекрытие своими руками – OknaForLife.ru Проектирование монолитного ребристого перекрытия – Реферат , страница 1

Если вы хотите выполнить расчет плиты самостоятельно, то примеры таких расчетов можно найти в интернете, а мы вам расскажем о технологии монтажа монолитного перекрытия. Прежде всего, следует подготовить необходимые материалы и приспособления для обустройства перекрытия. К ним относится опалубка (фанера, деревянный брус), опоры-стойки под опалубку (1 опора на 1 кв. м.), арматура (стальные сетки и стержни), гибочные инструменты для арматурных стержней и подставки-фиксаторы под арматуру. После этого можно начинать непосредственно заливку монолитного перекрытия, соблюдая последовательность работ, включающую устройство опалубки, армирование перекрытия, заливку бетоном и его уплотнение.

Монолитное перекрытие своими руками: этапы и тонкости производства работ

Монолитное перекрытие имеет массу преимуществ, среди которых главная роль отводится высоким технико-эксплуатационным характеристикам. Надежность и долговечность – это, конечно, хорошо, но кроме них существуют и другие достоинства, о которых многие люди просто забывают. Например, возможность их самостоятельного изготовления, что, несомненно, ведет к снижению бюджета строительства. Именно об этом и пойдет речь в данной статье, в которой вместе с сайтом мы изучим вопрос, как сделать монолитное перекрытие своими руками? Мы подробно изучим последовательность выполнения работ и особое внимание уделим тонкостям и нюансам этого процесса.

Как рассчитать затраты и производительность?

Благодаря рамной конструкции, применение кессонных перекрытий обеспечивает возможность значительного уменьшения кубатуры здания, а значит и стоимости его строительства. Наиболее выгодным считается их обустройство на промышленных, гражданских и административных объектах. С их помощью перекрываются пролеты длиной до 6 м, а несущая способность рамных систем составляет до 500 кг/м2.

Финансовые затраты на устройство минимизируются благодаря экономному расходу бетона. Также это отражается на трудоемкости и скорости сооружения

Однако при проектировании таких систем важно учитывать, что в местах расположения колонн и капителей перекрытие должно быть сплошным – т.е. кессонообразователи на этих участках не устанавливаются.

Расчет затрат на монолитное перекрытие этого типа выполняется с учетом расхода необходимых материалов и приспособлений:

Опалубка из металлических обрешеток и опорных стоек, а также пластмассовые кессонообразователи – в большинстве случаев арендуются.
Бетон – обычно заказывается «миксер» с бетононасосом для автоматической подачи смеси на перекрытие.
Арматура для армирования.

Однако учитывайте и то, что от дополнительных и непредвиденных расходов никто не застрахован.

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 3674 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 7996 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 8402 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 7930 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 7137 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 6414 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 5153 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 4479 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 11821 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 9656 руб/штПодробнее

Как залить?

Последовательность действий:

заливке подлежит заводской или самостоятельно приготовленный при помощи одной или нескольких бетономешалок бетон;
если перекрытие находится высоко, раствор подается при помощи подъемных механизмов;
весь арматурный каркас должен быть равномерно покрыт раствором. Работы должны быть проведены быстро;
далее производится трамбовка, впоследствии поверхность требует ухода.

Gale Apps — Технические трудности

Приложение, к которому вы пытаетесь получить доступ, в настоящее время недоступно. Приносим свои извинения за доставленные неудобства. Повторите попытку через несколько секунд.

Если проблемы с доступом сохраняются, обратитесь за помощью в наш отдел технической поддержки по телефону 1-800-877-4253. Еще раз спасибо, что выбрали Gale, обучающую компанию Cengage.

org.springframework.remoting.RemoteAccessException: невозможно получить доступ к удаленной службе [authorizationService@theBLISAuthorizationService]; вложенным исключением является com.zeroc.Ice.UnknownException
unknown = «java.lang.IndexOutOfBoundsException: индекс 0 выходит за границы для длины 0
в java.base/jdk.internal.util.Preconditions.outOfBounds(Preconditions.java:64)
в java.base/jdk.internal.util.Preconditions. outOfBoundsCheckIndex(Preconditions.java:70)
в java.base/jdk.internal.util.Preconditions.checkIndex(Preconditions.java:248)
в java.base/java.util.Objects.checkIndex(Objects.java:372)
в java.base/java.util.ArrayList.get(ArrayList.java:458)
в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.populateSessionProperties(LazyUserSessionDataLoaderStoredProcedure.java:60)
в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.reQuery(LazyUserSessionDataLoaderStoredProcedure.java:53)
в com.gale.blis.data.model.session.UserGroupEntitlementsManager.reinitializeUserGroupEntitlements(UserGroupEntitlementsManager.java:30)
в com.gale.blis.data.model.session.UserGroupSessionManager.getUserGroupEntitlements(UserGroupSessionManager.java:17)
в com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getProductSubscriptionCriteria(CrossSearchProductContentModuleFetcher. java:244)
на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getSubscribedCrossSearchProductsForUser(CrossSearchProductContentModuleFetcher.java:71)
на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getAvailableContentModulesForProduct(CrossSearchProductContentModuleFetcher.java:52)
на com.gale.blis.api.authorize.strategy.productentry.strategy.AbstractProductEntryAuthorizer.getContentModules(AbstractProductEntryAuthorizer.java:130)
на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.isAuthorized(CrossSearchProductEntryAuthorizer.java:82)
на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.authorizeProductEntry(CrossSearchProductEntryAuthorizer.java:44)
на com.gale.blis.api.authorize.strategy.ProductEntryAuthorizer.authorize(ProductEntryAuthorizer. java:31)
в com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody0(BLISAuthorizationServiceImpl.java:57)
на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody1$advice(BLISAuthorizationServiceImpl.java:61)
на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize(BLISAuthorizationServiceImpl.java:1)
в com.gale.blis.auth.AuthorizationService._iceD_authorize(AuthorizationService.java:97)
в com.gale.blis.auth.AuthorizationService._iceDispatch(AuthorizationService.java:406)
в com.zeroc.IceInternal.Incoming.invoke(Incoming.java:221)
в com.zeroc.Ice.ConnectionI.invokeAll(ConnectionI.java:2706)
на com.zeroc.Ice.ConnectionI.dispatch(ConnectionI.java:1292)
в com.zeroc.Ice.ConnectionI.message(ConnectionI.java:1203)
в com.zeroc.IceInternal.ThreadPool.run(ThreadPool.java:412)
в com.zeroc.IceInternal.ThreadPool. access$500(ThreadPool.java:7)
в com.zeroc.IceInternal.ThreadPool$EventHandlerThread.run(ThreadPool.java:781)
в java.base/java.lang.Thread.run(Thread.java:834)
»

org.springframework.remoting.ice.IceClientInterceptor.convertIceAccessException(IceClientInterceptor.java:348)

org.springframework.remoting.ice.IceClientInterceptor.invoke(IceClientInterceptor.java:310)

org.springframework.remoting.ice.MonitoringIceProxyFactoryBean.invoke(MonitoringIceProxyFactoryBean.java:71)

org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:186)

org. springframework.aop.framework.JdkDynamicAopProxy.invoke(JdkDynamicAopProxy.java:215)

com.sun.proxy.$Proxy151.authorize(Неизвестный источник)

com.gale.auth.service.BlisService.getAuthorizationResponse(BlisService.java:61)

com.gale.apps.service.impl.MetadataResolverService.resolveMetadata(MetadataResolverService.java:65)

com.gale.apps.controllers.DiscoveryController.resolveDocument(DiscoveryController.java:57)

com.gale.apps.controllers.DocumentController.redirectToDocument(DocumentController.java:22)

jdk. internal.reflect.GeneratedMethodAccessor313.invoke (неизвестный источник)

java.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)

java.base/java.lang.reflect.Method.invoke(Method.java:566)

org.springframework.web.method.support.InvocableHandlerMethod.doInvoke(InvocableHandlerMethod.java:205)

org.springframework.web.method.support.InvocableHandlerMethod.invokeForRequest(InvocableHandlerMethod.java:150)

org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle(ServletInvocableHandlerMethod. java:117)

org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod (RequestMappingHandlerAdapter.java:895)

org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal (RequestMappingHandlerAdapter.java:808)

org.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter.handle(AbstractHandlerMethodAdapter.java:87)

org.springframework.web.servlet.DispatcherServlet.doDispatch(DispatcherServlet.java:1067)

org.springframework.web.servlet.DispatcherServlet.doService(DispatcherServlet. java:963)

org.springframework.web.servlet.FrameworkServlet.processRequest(FrameworkServlet.java:1006)

org.springframework.web.servlet.FrameworkServlet.doGet(FrameworkServlet.java:898)

javax.servlet.http.HttpServlet.service(HttpServlet.java:626)

org.springframework.web.servlet.FrameworkServlet.service(FrameworkServlet.java:883)

javax.servlet.http.HttpServlet.service(HttpServlet.java:733)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:227)

org. apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.apache.tomcat.websocket.server.WsFilter.doFilter(WsFilter.java:53)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.apache.catalina.filters.HttpHeaderSecurityFilter.doFilter(HttpHeaderSecurityFilter.java:126)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org. apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.servlet.resource.ResourceUrlEncodingFilter.doFilter(ResourceUrlEncodingFilter.java:67)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.RequestContextFilter.doFilterInternal (RequestContextFilter.java:100)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)

org. apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:102)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

com.gale.common.http.filter.SecurityHeaderFilter.doFilterInternal(SecurityHeaderFilter.java:29)

org. springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:102)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org. owasp.validation.GaleParameterValidationFilter.doFilterInternal(GaleParameterValidationFilter.java:97)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:126)

org.springframework.boot.web.servlet.support.ErrorPageFilter.access$000(ErrorPageFilter.java:64)

org. springframework.boot.web.servlet.support.ErrorPageFilter$1.doFilterInternal(ErrorPageFilter.java:101)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)

org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:119)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.FormContentFilter.doFilterInternal (FormContentFilter.java:93)

org. springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.doFilterInternal (WebMvcMetricsFilter.java:96)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain. java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter.java:201)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org. apache.catalina.core.StandardWrapperValve.invoke(StandardWrapperValve.java:202)

org.apache.catalina.core.StandardContextValve.invoke(StandardContextValve.java:97)

org.apache.catalina.authenticator.AuthenticatorBase.invoke(AuthenticatorBase.java:542)

org.apache.catalina.core.StandardHostValve.invoke(StandardHostValve.java:143)

org.apache.catalina.valves.ErrorReportValve.invoke(ErrorReportValve.java:92)

org.apache.catalina.valves.AbstractAccessLogValve.invoke(AbstractAccessLogValve.java:687)

org. apache.catalina.core.StandardEngineValve.invoke(StandardEngineValve.java:78)

org.apache.catalina.connector.CoyoteAdapter.service(CoyoteAdapter.java:357)

org.apache.coyote.http11.Http11Processor.service(Http11Processor.java:374)

org.apache.coyote.AbstractProcessorLight.process(AbstractProcessorLight.java:65)

org.apache.coyote.AbstractProtocol$ConnectionHandler.process(AbstractProtocol.java:893)

org.apache.tomcat.util.net.NioEndpoint$SocketProcessor.doRun(NioEndpoint.java:1707)

org.apache. tomcat.util.net.SocketProcessorBase.run(SocketProcessorBase.java:49)

java.base/java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1128)

java.base/java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:628)

org.apache.tomcat.util.threads.TaskThread$WrappingRunnable.run(TaskThread.java:61)

java.base/java.lang.Thread.run(Thread.java:834)

Плиты плоские ребристые Расчет и проектирование панелей. -Artif…

Расчет и проектирование панелей.

По форме поперечного сечения различают ребристые пустотелые и сплошные панели. Ребристые панели используются в основном в промышленных зданиях. Ширина панелей 1,0…1,8м через 0,1м; высота сечения панелей 25…35 см. Пустотные панели с гладкими потолочными поверхностями в основном используются в гражданском строительстве. Наиболее распространены панели с круглыми пустотами шириной 1,4…2,4м через 0,1м, при высоте сечения 20…24см. Панели с овальными полостями менее технологичны в производстве и в последнее время используются редко.

Полнотелые панели могут быть однослойными и двухслойными с верхним слоем из легкого бетона; последние обладают высокими теплоизоляционными свойствами, низкой звукопроводностью и применяются в мансардном перекрытии

Монолитные ребристые перекрытия с балочными плитами.

Перекрытия монолитные ребристые состоят из плит, второстепенных и главных балок, которые забетонированы между собой и составляют единую

конструкцию Плита опирается на второстепенные балки, а второстепенные — на главные балки, опорами которых являются опоры и стены. Проектирование монолитного перекрытия включает в себя компоновку конструктивных схем, расчет плит, второстепенных и главных балок и их проектирование. Основные балки располагаются параллельно продольным стенам или перпендикулярно им и имеют пролет 1 = 6…8м.

Пролет второстепенных балок 2 = 5…7м, пластин = 1,5…3м. Перекрытия выполняются из бетона класса В15 и армируются арматурой класса Вп-1, В-1 и стержневой арматурой классов АИ, АII, АIII.

Расчет и проектирование балочной плиты.

Различают плиты монолитного перекрытия по балкам и опертым по контуру . Прогоны имеют соотношение сторон L1/L2>2; опертыми по контуру L1/L2 £ 2. Балочные плиты работают в одном более коротком направлении. В другом (длинном) направлении изгибающие моменты настолько малы, что ими можно пренебречь. В плитах, опертых по контуру, необходимо учитывать изгиб в обоих направлениях. В ребристых направлениях чаще балочные плиты. Для расчета таких плит выделяют полосу шириной 1 м и рассматривают как неразрезную балку, опертую на второстепенные балки и наружные стены. Расчет плиты производят с учетом перераспределения усилий, а для упрощения конструкции принимают: в первом пролете и на первой промежуточной опоре В средних пролетах и средних опорах Расчетное значение средних пролетов равно расстоянию между ребрами второстепенных балок, крайних пролетов (при свободной расфиксации одного конца плиты на стену) — расстоянию и ребра ребра балки и оси опирания на стену. Площадь арматуры в расчетных сечениях определяется как для прямоугольного сечения шириной = 100см и высотой

Армирование плит многопролетных балок осуществляется, как правило, катанными сетками. В этом случае принято сплошное армирование рулонными сетками с продольной рабочей арматурой (¯ £ 5 мм) и раздельное армирование плоскими или рулонными сетками с поперечной рабочей арматурой. При сплошной арматуре основную арматуру площадью А выбирают по моменту , а в первом пролете и над первой опорой устанавливают дополнительную арматуру А, выбирая в момент

. М = .

Расчет и проектирование второстепенной балки.

Второстепенная балка рассчитывается как неразборная конструкция, основанная на основных балках и наружных стенах, на равномерно распределенную нагрузку ( ), передаваемую плитой от полосы vf, и нагрузку от фальца. Масса пучка g2 = ;

Изгибающие мгновенные и поперечные силы в равных пролетах вперед по формуле: в первом пролете М1 = ; на первой опоре от края MV = ; в других опорах и над пролетами М = ; Qa = 0,4; Q = 0,6; на первой промышленной опоре справа и на всех остальных опорах: QHF = : где . .. — расчетный пролет второстепенной балки, принимаемый равным расстоянию в свету м. основные балки, выходящие на наружные стены; расстояние от оси опоры на стене до края основной балки.

1. Плита

2. Балка второстепенная

3. Балка главная

4. Колонна

Размеры поперечного сечения указаны по моменту на первой промежуточной опоре, принимая затем . Затем унифицируют размеры и подбирают рабочую арматуру в расчетной норме сечения: в первом и среднем пролетах — как для такого сечения, на первых промежуточных и средних опорах — как для прямоугольной ширины с. Влияние отрицательной мом-ба в средних пролетах рассчитывается как для прямоугольного сечения. Расчет поперечного сечения производится как для прямоугольного сечения. Расчет сечения производят для 3-х наклонных сечений: для крайней свободной опоры (для QA) и для первой промежуточной опоры для левой и правой (для Qb.l и QB.h). Второстепенные балки укреплены в пролете плоскими сварными шпангоутами, а на промежуточных пролетах — двумя одинаковыми рулонными сетками с поперечной рабочей арматурой, накатанными на главные балки. В целях экономии арматуры накладные сетки смещаются одна относительно другой.

Расчет и проектирование главных балок

Постоянные и временные сосредоточенные нагрузки от второстепенных балок, равные их опорным реакциям, передаются на главную балку. Кроме того, учитывается собственный вес главной балки.

Основная балка монолитного ребристого перекрытия в конструктивном отношении рассматривается как нарезной груз, нагруженный сосредоточенными весами.

Размеры поперечного сечения основной балки уточняйте по моменту на грани колонны, затем 6 ……… 8)

т.к. над основными балками имеется армирование плиты и сеток второстепенных балок.

Расчетное сечение основных балок принимается в полете на прямоугольной опоре (так как вверху возникает изгибающий момент, поэтому эта зона растянута, и бетон не действует на раскосы и сечение таверны не учитывается).

В пролете главную балку армируют 2…3 плоскими шпангоутами, соединенными перед установкой в пространственных шпангоутах с 3-м шпангоутом, обычно не доводят до грани опирания, обламываясь в соответствии с моментом опирания . На опоре главная балка усилена двумя независимыми шпангоутами и рабочей арматурой вверху. На основную балку нагрузка от второстепенной балки передается через сжатую зону последней. Эту нагрузку воспринимает поперечная арматура основной балки, и при необходимости будут сделаны дополнительные сетки.

Перекрытия монолитные ребристые с опиранием по контуру на плиты.

Существует два типа таких перекрытий. В перекрытиях первого типа балки располагаются по осям колонн, шаг которых составляет 4…6 м. балки имеют одинаковую высоту поперечных сечений. Соотношение сторон 1…1,5. Потолки 2 типа, называемые клеонами, отличаются более частым расположением балок, отсутствием промежуточных колонн и небольшими размерами плит, не превышающими 2 м. Перекрытия с опорными по контуру плитами менее экономичны, чем с балочными плитами с той же сеткой колонн, но эстетически гладятся лучше и применяются для перекрытий общественных зданий: холлов… Опираемая по контуру плита работает в 2-х направлениях и армируется сетками, уложенными в пролете по низу, а у опор (над балками) — поверху, при пролетах плиты более 2,5 м применяется раздельная арматура.

Нижняя арматура выполнена из двух сеток с одинаковой площадью рабочего сечения арматуры в каждом направлении. В целях экономии каждую сетку подводят к опорам, а другую располагают в средней части и не доводят до опор на расстояние 1/4L1, если плита примыкает к балке, или до 1/8 L1, со свободной разблокировкой пластины.

Верхняя арматура плиты (над балками) выполнена в виде сеток, в которых рабочие стержни располагаются в направлении, перпендикулярном балке, и входят в пролеты через один на расстоянии 1/4L1 и 1/6Л1.

Вопросы для самопроверки.

1) Какая конструкция называется балкой?

2) Какая конструкция называется плитой?

3) Какие плиты называются балками? Какие плиты называются опертыми по контуру?

4) Нарисуйте схему балочной клетки.

5) Каков размах главных балок?

6) Какой пролет второстепенных балок?

7) Каков пролет плиты?

8) Какова толщина нахлеста?

9) Каковы составляющие нагрузки на пластину?

10) Что такое постоянная нагрузка? Как получить нагрузку на 1м2 плиты и пола?

11) Что такое грузовая площадь при расчете таблички?

12) В каком направлении возникает изгибающий момент при расчете плиты?

13) Расчетная схема балочной плиты?

14) Нарисуйте график изгибающих моментов при наличии балочной пластины?

15) Расчет прочности наклонного сечения для плит? Почему?

16) Как определить площадь продольной арматуры для плиты? (при изгибающем моменте как для прямоугольного сечения шириной 100 см и высотой h? в два момента среднего и первого пролета).
