§ XI.3. Ребристые монолитные перекрытия с балочными плитами

1. Компоновка конструктивной схемы перекрытия

Ребристое перекрытие
с балочными плитами состоит из плиты,
работающей по короткому направлению,
вто­ростепенных и главных балок (рис.
XI.19). Все элементы перекрытия монолитно
связаны и выполняются из бето­на
класса В15.

Сущность конструкции
монолитного ребристого пере­крытия
в том, что бетон в целях экономии удален
из растянутой зоны сечений, где сохранены
лишь ребра, в которых сконцентрирована
растянутая арматура. Пол­ка ребер —
плита работает на местный изгиб по
про­лету, равному расстоянию между
второстепенными бал­ками.

Второстепенные
балки опираются на монолитно свя­занные
с ними главные балки, которые, в свою
очередь, опираются на колонны и наружные
стены.

Главные балки
можно располагать в продольном или
поперечном направлении здания с пролетом
6—8 м. Вто­ростепенные балки размещают
так, чтобы ось одной из балок совпала с
осью колонны (рис. XI.20, а). Пролет
второстепенных балок может составлять
5—7 м, плиты 1,7—2,7 м.

Толщину плиты по
экономическим соображениям при­нимают
возможно меньшей. Минимальные ее значения
составляют: для междуэтажных перекрытий
промышлен­ных зданий 6 см, для
междуэтажных перекрытий жи­лых и
гражданских зданий 5 см. При значительных
вре­менных нагрузках может потребоваться
увеличение тол­щины плиты. Так, при
временной нагрузке 10—15 кН/м²
и пролете 2,2—2,7 м толщину плит принимают
8—10 см «(но условиям экономичного
армирования). Высота сечения второстепенных
балок составляет обычно (1/12 — 1/20) l,
главных балок— (1/8—1/15) . Ширина сечения
ба­лок b=
(0,4—0,5) А.

2. Расчет плиты, второстепенных и главных балок

Расчетный пролет
плиты принимают равным расстоя­нию
в свету между второстепенными балками
l₀
и при (тирании на наружные стены —
расстоянию от оси опо-

Рис. XI.19.
Конструктивные схемы ребристых
перекрытий

Рис. XI.21. К расчету
неразрезной плиты и второстепенных
балок

Рис. XI.20. Схемы
балок и плит ребристых перекрытий

ры на стене до
грани ребра: для расчета плиты в плане
перекрытия условно выделяется полоса
шириной 1 м (рис. Х1.20,б,в).

Расчетный пролет
второстепенных балок l₀
принима­ют
равным расстоянию в свету между главными
балка­ми, а при опирании на наружные
стены — расстоянию от оси опоры на стене
до грани главной балки (рис. XI. 20, г).

Изгибающие моменты
в неразрезных балочных пли­тах и
второстепенных балках с разными или
отличающи мися не более чем на 20 %
пролетами определяют с уче­том
перераспределения моментов и при этом
создают равномоментную систему. В
многопролетной балке (рис. XI.21) на средних
опорах при равномерно распределен­ной
нагрузке опорные моменты M_sup
равны между со­бой. Используя уравнение
равновесия (XI.5) для сече­ния в середине
пролета, найдем

Отсюда

В первом пролете
максимальный изгибающий момент будет
в сечении, расположенном на расстоянии
а ≈0,425l
от свободной опоры; при этом

Привлекая
уравнение равновесия (XI. 5) и учитывая,
что М_А=0,
получим

Если принять
значение изгибающего момента на пер­вой
промежуточной опоре

найдем изгибающий
момент в первом пролете

Если же принять
равномоментную схему М₌
М_l=
М_b,
получим

округляя знаменатель
(с погрешностью менее 5 % в сторону
увеличения изгибающего момента), получим
на первой промежуточной опоре и в первом
пролете изги­бающий момент

Для плит, окаймленных
по всему контуру монолитно-связанными
с ними балками, изгибающие моменты
(оп­ределяемые в предельном равновесии
без учета распо­ра) в сечениях средних
пролетов и на средних опорах уменьшаются
на 20 % при условии h/l
≥1/30.

Для второстепенных
балок огибающая эпюра моментов строится
для двух схем загружения (рис. XI.22):

317

1)полная нагрузка
g+υ в нечетных пролетах и условная
нагрузка g+1/4υ в четных пролетах;

2)полная нагрузка
g+υ в четных пролетах и услов­ная
постоянная нагрузка в g+1/4υ нечетных
пролетах.;

Рис. XI.22. Огибающая
эпю­ра моментов второстепенной балки

Условную нагрузку
вводят в расчет для того, чтобы опре­делить
действительные отрицательные моменты
в пролете второстепенной балки. Главная
балка создает дополнительные, закрепления,
препятствующий свободному повороту
опор второстепенных балок, и этим
уменьшает влияние временной нагрузки
в загруженных проле­тах на незагруженные.

Поперечные силы
второстепенной балки принимают: на
крайней свободной опоре

на первой
промежуточной опоре слева ;

на первой
промежуточной опоре справа и на всех
остальных опорах ‘

При подборе сечений
в первую очередь уточняют размер
поперечного сечения второстепенной
балки по опорному моменту на первой
промежуточной опоре. Поскольку расчет
ведется по выровненным моментам,
принимают ξ=0,35. На опоре действует
отрицательный момент, плита оказывается
в растянутой зоне и расчет ведут как
для прямоугольного сечения, полагая
рабочую высоту

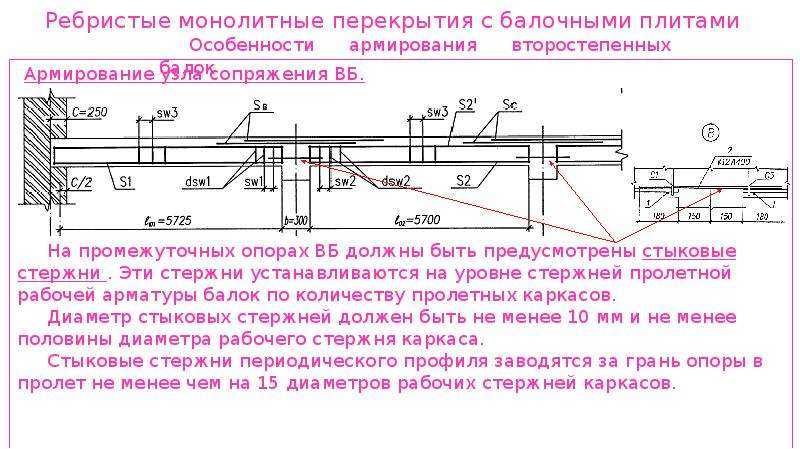

Установив
окончательно унифицированные размеры;
сечения bxh,
подбирают рабочую арматуру в четыре»
расчетных нормальных сечениях: в первом
и среднем пролетах — как для таврового
сечения, на первой проме­жуточной и
средней опорах — как для прямоугольного
сечения. На действие отрицательного
момента в сред­нем пролете расчет
ведут как для прямоугольного сече­ния.

Расчет поперечных
стержней выполняют для трех наклонных
сечений: у первой промежуточной опоры
слева и справа и у крайней свободной
опоры.

Все изложенное о
расчете ригеля сборного балочно­го
перекрытия полностью относится и к
расчету главной балки монолитного
ребристого перекрытия.

На главную балку
передается сосредоточенная на­грузка
от опорного давления второстепенных
балок (ко­торое только при двухпролетных
второстепенных балках определяют с
учетом неразрезности). Кроме того,
учитывают собственный вес главной
балки.

В местах пересечения
второстепенной и главной балок над
колонной в верхней зоне пересекается
верхняя арматура трех элементов: плиты,
второстепенной балки и главной балки.
Поэтому на опоре главной балки в
за­висимости от числа рядов арматуры
принимают а=6… 9 см, при этом h_o=h—(6…9)
см.

Особенностью
подбора сечений главной балки по
из­гибающим моментам является то, что
на действие по­ложительного момента
в пролете она работает как тав­ровая
с шириной полки b_f=l/3,
а на действие отрица­тельного момента
на опоре — как прямоугольная с шириной
ребра b
.

Ребристое монолитное железобетонное перекрытие сами

Пожалуй не над одним аспектом строительства нашего дома я не думал так много, как над перекрытием. Сначала когда мои знания в матчасти данного вопроса были не высоки, я склонялся в пользу варианта от очень известного в то время одного из первых ТИСЭшников Andre777. У него и по сей день есть сайт в интернет, где он уже пишет об обустройстве своего дома и участка.

Суть его технологии сводилась к заливке бетонных балок и по ним уже отливалась плита.

Так как можно не спеша заливать по одной балке, кажется что так проще. Но изрядно намаявшись с ТИСЭшным фундаментом мне уже совершено не хотелось так возиться и я стал сторонником других технологий, а именно заливка всего и сразу по максимуму товарным бетоном.

Так же Андрюхина технология сильно уступает заливке всего сразу (балок вместе с плитой), теряя большую несущую способность. Плита становиться нагрузкой на балки. Балки из-за этого приходиться делать больше сечением и в целом на выходе все равно низкая несущая способность и большой вес самого перекрытия.

На второй этаж сперва хотели перекрытие по деревянным балкам. Деревянные перекрытия это не айс. Очень плохая шумоизоляция. Если потом разбираться с этим вопросом, то выйдет на много дороже чем вы думали.

То ли дело вариант попавшийся мне намного позже и в итоге вошедший в план моего строительства. Им стало облегченное монолитное железобетонное ребристое перекрытие от Winder`а с ForumHouse.

Данное перекрытие рассчитано на полезную нагрузку 550кг/м2 везде. Это именно полезная нагрузка уже с вычетом стяжки, перегородок и собственного веса.

Winder рассчитал перекрытие под разные пролеты. Выбираем схему под свой пролет https://www.forumhouse.ru/threads/99017/ и вперед. Там же можно почитать километры обсуждения данного перекрытия. На это понадобиться не один день, но можно там же скачать путеводитель (FAQ) от max68.2011, который сэкономит вам время.

Так как оба перекрытия у нас ребристо монолитные из железобетона то бишь схожи, то опишу в одном посте:

• Перекрытие над фундаментом. Однопролетное, разделено на две части.
• Перекрытие над первым этажом. Многопролетное.

У нас пролеты в зоне ростверка 3,4м и 4,4м. Над первым этажом чуть больше, так как стены уже ростверка 3,475 и 4,475. Следовательно выбираем схемы под пролеты 4м и 4,5м (наиболее близкие из рассчитанных Winder’ом). Схема в начале статьи под пролет 4м (арматура Ф12) . Для пролета 4,5м схема такая же, только арматура Ф14.

Армирование  в схемах Windera расчитано на оба случая (однопролетное или многопролетное) .

В нашем доме есть эркер, это дополнительные сложности в плане перекрытия. Если при перекрытии фундамента, здесь проблем не возникает, т.к. ростверк идет по всему периметру эркерной зоны, а вот над перекрытием этажей уже появляется проблема.

Обратился с этим вопросом к Winder’у и он сильно помог мне.

Определились, что в эркере требуется балка, которая будет встроена в само перекрытие, так же как остальные ребра и будет с ним в один уровень. Ребра монолитного перекрытия будут как бы опираться на эту эркерную балку, которая станет продолжением стены примыкающей к эркеру.

Winder так же рассчитал саму эркерную балку. Вышло, что если мы хотим чтобы балка была вровень со всем перекрытием, то бишь 23см ( 21+встроенный теплый пол), нужно армирование прутами Ф18 четыре снизу и четыре сверху. Плюс хомуты (поперечное армирование) из арматуры Ф8 через 15см.

Опираться такая балка должна минимум на 90см стены. Поэтому, чтобы в этом месте не было моста холода используем ЭППС 5+2 см. Смотрим на фото.

        Любители «дышущих» материалов, не бойтесь использовать ЭППС на небольших участках. Даже если вы закроете им ряд газобетонных блоков, влага все равно будет испаряться из закрытых блоков через ряд выше.

При использовании встроенного теплого пола высоту перекрытия обычно увеличивают на диаметр трубы теплого пола. Труба располагается между сетками верхней части перекрытия.

Взяли итальянскую трубу Tiemme Cobra-Pex 16х2 мм. До кризиса не на много дороже отечественной от Ростерм стоила. Сейчас больше чем в два раза дороже 8). С нашей не сравнить, гораздо жестче и по характеристикам больше запас. На первом этаже видимо придется поддерживать отечественного производителя :).

Начали строительный сезон как полагается с закупки провианта. Тут я решил попробовать армейские пайки армии России. Очень даже вкусно.

Вяжем арматурные каркасы.

Тут еще есть нюанс как делать. Если делать сразу на всю площадь, то это многопролетное перекрытие (с упором на среднюю и внешние стены) см. рис. выше. Если делать перекрытие частями. Сначала одну половину от внешней стены к внутренней, затем другую, то это однопролетное перекрытие. Армирование однопролетного и многопролетного перекрытия разное.

         Тут нужно сделать оговорку. Дело в том что если использовать многопролетную схему на один пролет то все будет нормально кроме излишнего расхода арматуры. Схема Windera такой и является (универсальной с «защитой от дурака»).

Какое перекрытие однопролетное или многопролетное выбрать, решается в зависимости от исходной длины вашей арматуры, чтобы уложить ее максимально экономично и с меньшим количеством обрезков. А так же зависит от технологии бетонирования. Может удобнее или есть возможность заливать бетон частями, тогда выбираем однопролетную схему.

Места где можно разрывать-наращивать арматуру также определены. На перекрытии фундамента (у нас однопролетное перекрытие) на одной половине дома Ф12  арматура (пролет 3,4м), а на другой Ф14 (пролет 4,4м).

А вот над первым этажом арматура в балочных частях над большим пролетом проходит Ф14 идет без разрывов над средней стеной и еще по хорошему должна идти на четверть следующего пролета, но у меня немножко короче. Над меньшим пролетом идет арматура A500 Ф12 и завязывается с Ф14.

Хомуты из A500 Ф6 сначала на четверть пролета с каждой стороны идут с шагом 200мм, затем ближе к центру с шагом 400мм (немного сэкономил). Перехлест у хомута должен быть в верхней части каркаса.

Район эркера. Видно эркерную балку, арматура Ф18 которой загнута в обе стороны на стену и связана с остальным каркасом.

Чтобы подставки под армосетку из Вр 5мм 100х100 не вминались в пенопласт, под них подложены обычные крышки для банок.

На земле делал каркасы из арматуры для перекрытия фундамента. При перекрытии первого этажа каркасы вязались уже по месту.

Довольно нудное занятие вязать каркасы для вего перекрытия.

Каркас крупным планом. Все фотки кликабельны, нажимаем чтобы увеличить.

Эркерная балка с другой стороны заходит на стену более чем на метр и увязана с общим армированием. Для того чтобы в зоне опирания не было моста холода, используется утепление ЭППС 5+2 см. Места с утеплителем усилены досками на время заливки.

Над лестничным пролетом делаются сдвоенные балки. То-есть арматуры больше в два раза и ширина тоже. Как бы две обычные балки рядом.

Однопролетное перекрытие над фундаментом. Как раз видно несъемную опалубку из газобетона по центру внутренней ленты ростверка (фундамента).

Опирание перекрытия по расчету 15см. Хотя на таких малых пролетах можно и больше (Winder пересчитывал).

Строительство домов дело серьезное и не терпит дилетантства. Ошибки могут обойтись слишком дорого.
Если вас интересует строительство домов, а времени и знаний не хватает, обратитесь в надежную проверенную строительную компанию. Там Вам помогут определиться с проектом будущего дома. Прораб будет постоянно следить за ходом строительства на вашем участке, а вы в это время сможете и дальше заниматься своими делами.

Разложили пенопласт и армокаркасы. Поднялся сильный ветер, поэтому пришлось накидать досок. Доски убирали по мере раскладки сетки первого слоя.

Подняли сетку из Вр Ф5мм 1 на 2 метра ячейка 100х100мм на второй этаж. Большего размера на тот момент не было. Удобнее использовать сетку 2м х 3м. Разрезаем 1,3м х 3м и 0,7м х 3м.  Укладываем 1,3м вниз, перекрывая два ребра и между ними, а 0,7м кладем вверх над ребром. То бишь без обрезков и без стыков между ребрами.

Подложили доски, чтобы не порвала полиэтилен над пенопластом.

Армирование в области лестничного пролета с двойными ребрами.

Сплошная сетка первого ряда. Перехлест делался минимум полторы ячейки почти везде около двух получилось. Лучше ставить больше подставок, а то масса бетона даже с крышками сильно давит в пенопласт.

Многопролетное перекрытие над первым этажом, здесь армокаркасы ребер проходят над внутренней стеной дома. Для обеспечения зазора между сетками нарезали трубу ПНД 25мм. Дешево и эффективно.

Такие колечки крепятся с помощью вязальной проволоки. Отрезок проволоки загибаем пополам, обхватываем пруток нижней сетки, пропускаем через кольцо из ПНД оба конца и закручиваем над прутком верхней сетки.

Люки и отверстия можно делать в ребристом монолитном  перекрытии в любом месте между ребер.Схема армирования периметра зависит от расстояния, которое осталось до края.

Фотки с трубами теплого пола пока не нашел, добавлю позже.

Опалубку делали следующим образом.

Закупили пенопласт Knauf по 10 и 5 см толщиной.

Над ямой погреба пришлось городить балку из четырех досок 100х40, чтобы в нее упереть опалубку.

При перекрытии фундамента, по периметру пустили доски 150х40 на ребро и прикрепили к ростверку. Ростверк я дырявить не стал, в нем уже были шпильки Ф8мм, оставшиеся от скрепления опалубки самого ростверка.

На втором перекрытии (первого этажа) такие доски крепились к стенам на саморезы 120мм. В одном месте крепления вкручивал по два самореза под разными углами.

Затем ставим доски 150х40 на ребро, хотя на такие пролеты можно и плашмя, так чтобы они оказались под ребрами будущего монолитного перекрытия. Мы крепили их на стальные уголки разной формации, в среднем 100х90х100. Уголки крепились на саморезы Ф6мм белые, впоследствии на кровельные и на кучу других.

Чтобы подпорки не ушли при заливке в грунт, уложили под них обрезки досок.

Распорки в подполье.

Первые блоки несъемной опалубки из газобетона.

Отверстие в опалубке для того чтобы залить плиту пола погреба. Заливка велась одновременно с перекрытием.

Поверхность ростверка(фундамента) сначала промазали битумным праймером, затем наплавили гидроизоляцию Линокром от Технониколь.

На среднюю часть ростверка (под средней стеной) клали посередине перегородочные подпиленные блоки 100х250х625 211 КЖБИ Сертолово D500, оставшиеся от строительства малого дома, подпиленной стороной вниз. Можно сильно не стараться отпиливать ровно, раствор все снивелирует.

При строительстве перекрытия над ростверком, по периметру сделали не съемную опалубку из газобетонных блоков. Использовали Aeroc 250x200x625 D500. Блок был перевернут, так чтобы высота стала 200. Вместе со слоем цементопесчаного раствора получилось как раз около 21см. Между собой блоки клались на клей Aeroc летний.

Над первым этажом для ребристого монолитного перекрытия так же изготавливалась несъемная опалубка из ГБ Aeroc 250x150x625 D400. Блок не переворачивался, т. е. высота опалубки составила 25см. После кладки опалубки в нее по периметру на монтажную пену был приклеен утеплитель экструдированный пенополистирол 50мм.

Так же здесь мы решили использовать вариант со встроенным водяным теплым полом (поэтому высота перекрытия малость возрастает, а именно где-то на диаметр трубы). По религии классических стяжек с теплым полом так делать нельзя. Большую площадь там делят деформационными швами. По религии фундаментов УШП получается можно. Там заливают большие площади теплого пола вместе с плитой фундамента.

На практике же одновременное литье вполне прокатывает. Утеплитель в опалубке так же выполняет функцию демфера при тепловом расширении бетона перекрытия. Хотя как показывает практика (она почему то не подтверждает теорию), то даже без демфера ничего бы не случилось.

Дешевый китаец CMI показал себя в работе отлично, оказался гораздо удобнее чем бытовой Bosch и пока терпит мои нагрузки. Потом взял ударную дрель CMI за копейки спецом на стройку. Чувствуется что не то в плане комфорта, но фигарит зверски. Терпит все мои издевательства 🙂

Оффтоп прогнал, теперь к делу. Настил прибил гвоздями 70. Над каждым ребром по гвоздю. Помните, что вам еще разбирать потом эту конструкцию.

Опалубку для формирования ребер практически полностью взяла на себя моя вторая половина. Для нее использовался пенопласт Knauf с неясными до конца характеристиками (плотность). Укладывали два листа 100мм и на него 50мм с подрезанной по инструкции на 20мм кромкой. Между ребрами получается ширина пенопластового листа то бишь 1метр.

Пенопласт ни чем к опалубке не крепили и между собой тоже. Держится за счет полиэтилена, который щедро прикреплен к деревянной опалубке степлером. Скрепки 8мм. В дальнейшем его еще прижмет своим весом армокаркас.

Брали простой не плотный, дешевый полиэтилен. Частично использовали полиэтилен из упаковки пенопласта.

Во время работы над опалубкой могут возникнуть проблемы. У нас они возникли:)

• Пока не собран армокаркас, нужно класть утяжелители (мы использовали доски и обрезки ГБ) на полиэтилен–пенопласт, иначе при сильном ветре конструкция пытается улететь.
• Птицы пробивают полиэтилен и крошат пенопласт со страшной силой. Задолбался скотчем все это дело приводить в более менее нормальный вид. Подвешивали пластиковые тарелки. Их колышет на ветру, что немного улучшает ситуацию, отпугивая птиц.

Заливка перекрытия бетоном.

Раньше я все пытался растянуть. Разложить работу частями. Сейчас я не сторонник таких методов и вам не советую, конечно если нет особых обстоятельств. Бывает, например, что товарный бетон ни как не доставить, тогда приходиться лить частями самомес.

Мы заливали оба ребристых монолитных перекрытия товарным бетоном М350 (B25) из Пумика (миксер со встроенным бетононасосом). Хотя перекрытие рассчитано под марку бетона М200.

Но во-первых более высокая марка снивелирует косяки, если они были – это запас прочности. Во-вторых нам некогда ждать месяц пока бетон наберет нужную прочность.

Бетон марки М350 наберет необходимую прочность для продолжения строительства уже за неделю. В третьих сам производитель может малость накосячить.

Первое перекрытие залили семейным подрядом: я, жена и батя. Было очень легко заливать из Пумика. Я легко справлялся чуть ли не одной рукой. Это профессионализм водителя, который управлял стрелой. Он практически читал мои мысли. Так бывает далеко не всегда. Когда мы заливали ростверк, хобот ели ели удерживали вдвоем. Водила сильно врубил насос – торопился и плохо смотрел за работой.

Так как тут есть опалубка над внутренней стеной тоже, то брали шестиметровую сороковку и ей выравнивали поверхность.

На заливку второго перекрытия позвал друга. Это перекрытие уже многопролетное, как ровно его залить пришлось долго думать. Сначала хотел натянуть троса, но так ничего и не успел. В итоге перед самой заливкой натянул несколько капроновых ниток. Не очень конечно, но оказалось что лучше чем ничего.

Батя на верх не полез. Держать хобот было потяжелее, чем на первом перекрытии, но все же гораздо легче чем на ростверке. Учитывая предыдущий опыт лили частями. Залили сектор, выключили насос, провибрировали. Растащили излишки. Жена правилом пошла заглаживать верх, а мы продолжили заливку следующего сектора.

Когда перекрытие затвердело из-за того что несъемная опалубка из ГБ выше на 2-3 см чем поверхность перекрытия, на перекрытии набиралась дождевая вода. Для слива были проделаны отверстия и вставлены трубки (куски трубы от теплого пола).

Разборка опалубки.

На разборку ушло много времени. Разбирали большими пролетами. Вес пролетов играет на руку. Немного раскачать и бабах. Главное под ним не стоять.

Поверхность перекрытия гладкая как стекло.

Ребристое перекрытие в зоне лестничного пролета.Сначала оно черное, что удивило, но оказывается если отодрать пленку оно сохнет и становиться привычного серого цвета.

Ребристые и вафельные плиты – типы, преимущества, недостатки

Гражданское строительство
Инженерия для жизни

Поиск

class=»eliadunit»>

Ребристая или вафельная плита представляет собой систему плит, состоящую из ряда параллельных железобетонных Т-образных балок, обрамляющих железобетонные балки. Плита — это полка балки, а расширенная часть — стенка. Расширенная часть известна как ребра. Расстояние между ребрами должно быть в целом 20-30 дюймов. Ребра сужаются в поперечном сечении в нижней части.

Типы ребристых и вафельных плит

Существует два типа системы ребристых плит

1. Система односторонних ребристых плит
2. Система двусторонних ребристых плит (вафельная система)

Краткое описание этих типов приведено ниже:

Система односторонних ребристых плит

Односторонняя балочная плита перекрытия состоит из ряда небольших железобетонных тавровых балок, соединенных с балками, которые, в свою очередь, опираются на колонну здания. Т-образные балки известны как балки, которые формируются путем установки стального поддона на постоянном расстоянии. Бетон заливается между этими промежутками, чтобы образовались эти ребра, и таким образом плита также отливается, и плита становится полкой тавровой балки.

Двухсторонняя система ребристых плит (вафельная система)

Система была разработана для снижения веса традиционных цельнобетонных плит. Куполообразные формы создают матрицу пустот, окруженных ортогональными ребрами, создавая двухстороннюю конфигурацию, очень подходящую для плит с большим пролетом. Пустоты между всеми куполами уменьшают статическую нагрузку, поскольку ширина этой части плиты меньше, чем у плоской плиты. Этот тип плит известен как вафельные плиты, потому что они выглядят как вафли с рядами балок, идущих под ними. Вафельная плита показывает потолок, который подходит для установки всех электроприборов и может улучшить внешний вид, тем самым увеличивая эстетический фактор.

Преимущества ребристых и вафельных плит

1. В этом типе плит напряжение растяжения устраняется на растянутой стороне плиты. Прочность бетона при растяжении очень мала, поэтому большую часть растянутого бетона устраняют с помощью опалубки.
2. Экономичен там, где живая нагрузка довольно мала, например, в многоквартирных домах, отелях.
3. Длинные пролеты перекрытий могут быть выполнены из ребристых и вафельных перекрытий. Во многих случаях в здании желательны длинные пролеты. Ребристые или вафельные плиты — простое решение для этой цели.
4. Обеспечение архитектурных преимуществ. Все электроприборы могут быть легко установлены в зазоре ребер, что может быть архитектурно эстетичным.
5. Толщина ребристых или вафельных плит меньше, чем у других систем плит. Поэтому вес плиты уменьшается. Эта экономия веса может изменить конструктивные характеристики.
6. Плита легче и жестче, чем аналогичная плоская плита.
7. Уменьшение протяженности фундаментов за счет снижения предельной нагрузки.
8. Они обеспечивают очень хорошую форму, когда вибрация плиты является жизнеспособной проблемой.
   класс = «элиадунит»>

Недостатки ребристых и вафельных плит

1. Не подходит для помещений с большими временными нагрузками, таких как тяжелые производственные здания, склады.
2. Толщина плиты контролируется по требованию огнестойкости.
3. Стоимость опалубки высока.
4. Иногда сложно установить электрооборудование.

Каталожные номера

• Проектирование бетонных конструкций, 14-е издание, автор Х.Нилсон

class=»eliadunit»>

Отказ от ответственности

Обратите внимание, что информация на Civiltoday.com предназначена для предоставления общей информации по представленным темам. Предоставленная информация не должна использоваться в качестве замены профессиональных услуг.

Без названия 1



Без Названия 1

Неделя 01
Неделя 02 Неделя 03
Неделя 04
Неделя 05
Неделя 06
Неделя 07
Неделя 08
Неделя 09Неделя 10
Неделя 11
Неделя 12
Неделя 13
Неделя 14
15 неделя

Литой бетон для строительной площадки:

Структура: Бетон очень устойчив к сжатию
но хрупкий в напряжении. Из-за того, что коэффициент теплового расширения стали
почти одинаково, бетон обычно армируют сталью, чтобы придать ему
прочность на растяжение, которой ему не хватает. Точно так же бетон можно армировать
натуральные или синтетические волокна. Он по своей природе огнестойкий. Бетон
обычно 150 фунтов на фут, легкий бетон может весить от 85 до 115 фунтов на фут, а изоляционные
бетон <60 pcf. Бетон набирает предельную прочность через 28 дней после укладки.

Пролеты:

Односторонние системы:

Балка и плита — подходит для
колеблется от 6 до 18 футов. Бетонные балки глубиной с шагом 2″.

Полезное правило — перекрытие: глубина пола = пролет/30 (4 дюйма)
минимум) глубина крыши = пролет/36. Глубина = размах/16. Ширина от 1/3 до 1/2 глубины (от 2 дюймов
или с шагом 3 дюйма) и больше, чем ширина опорной стойки

Плиты и балки – подходят для
простирается от 15 до 36 футов. Совокупность близко расположенных ребер, поддерживаемых параллельными
лучи. Для пролетов ≥20 футов требуется одно распределительное ребро.

Полезное правило — пролет плиты по глубине/24 дюйма (от 3 до 4 1/2 дюйма). Балка
ширина от 5 до 9 дюймов. Расстояние между балками основано на формах шириной от 20 до 30 дюймов и от 6 до 20 дюймов.
глубина (с шагом 2 дюйма).

Балка и плита
Плита и балка

Двухсторонние системы:

Плита и балка — плита, отлитая за одно целое с опорными балками
и колонны с четырех сторон. Наиболее эффективен, когда отсеки квадратные/почти квадратные.
Подходит для больших нагрузок и пролетов от 15 до 40 футов.

Эмпирическое правило – глубина плиты = периметр плиты/180 (4 дюйма)
минимум). Ребра на основе пресс-форм шириной от 19 до 30 дюймов и глубиной от 8 до 20 дюймов (2 дюйма).
приращения). Формы шириной 19 дюймов с ребрами шириной 5 дюймов создают модуль высотой 2 фута, тогда как 30 дюймов
формы ширины с ребрами шириной 6 дюймов образуют модуль высотой 3 фута.

Плоская плита — плита с армированной
колонные опоры. Подходит для больших нагрузок и пролетов от 20 до 40 футов.

Эмпирическое правило — глубина плиты = пролет/36 (от 6 до 12 дюймов). плита
глубина вокруг колонны 5/4 * глубина плиты. Ширина арматуры колонны 1/3 пролета.

Плоская пластина – плита, армированная
в двух или более направлениях и поддерживается колоннами без балок или ферм.
Подходит для пролетов от 12 до 24 футов.

Эмпирическое правило — глубина плиты = пролет/33 (от 5 до 12 дюймов)

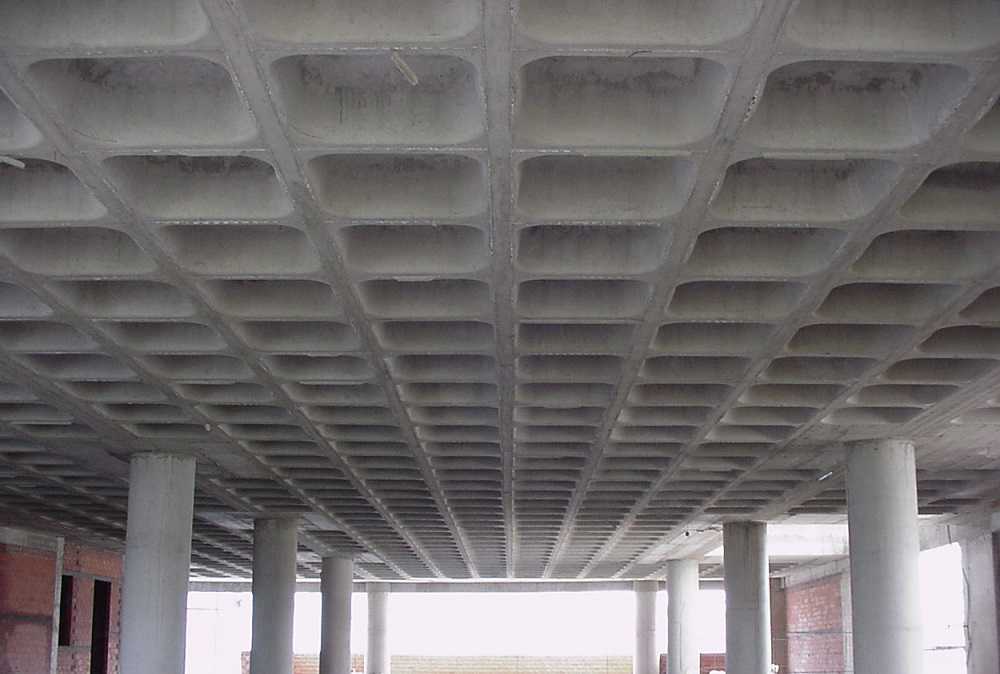

Вафельная плита – бетонная плита с
усиливающие ребра в двух направлениях. Подходит для пролетов от 24 до 54 футов. Возможно
консольно в двух направлениях до 1/3 основного пролета.

Эмпирическое правило — глубина плиты = пролет/24 (от 3 до 4 1/2 дюйма). Ребро
ширина от 5 до 6 дюймов.

Усиление — расстояние не менее 1 дюйма. Не менее 1
1/2 дюйма от открытой поверхности. Скос или фаска 3/4 дюйма.

Предварительное и последующее натяжение арматурных стержней
чтобы компенсировать ожидаемую нагрузку.

Плита и балка
Плоская плита

Плоская пластина
Вафельная плита

Крыша – уклон 1/4 дюйма: 1 фут (1:50) для дренажа.

столбцов:

Закругленный диаметр не менее 10 дюймов.

Прямоугольные — ширина не менее 8 дюймов и не менее 96 дюймов².

Усиление — 1 1/2 дюйма минимальной крышки.

Полезное правило — 12-дюймовая колонна может поддерживать пол/крышу площадью 2000 кв. футов
площадь | 16-дюймовая колонна может поддерживать площадь пола / крыши 3000 кв. Футов | 20-дюймовая колонна может поддерживать
Площадь пола/крыши 4000 кв.м.

Стены:

Минимум: 6 дюймов для несущих стен (или 1/25 неподдерживаемой
высота или длина между элементами жесткости) | 4″ без подшипника (или 1/36 часть
неподдерживаемая длина или высота) | 2″ ненесущие межкомнатные перегородки | 6″
неармированный (отношение высоты к толщине < 22) | 8-дюймовый подвал/фундамент/вечеринка стены

Усиление -3/4″ покрытие, когда оно не соприкасается с землей или
погода; 1 1/2 дюйма при открытии. Выдвигайте 24 дюйма за углы фенестраций.

Фундаменты:

Ленточные фундаменты -a
непрерывный фундамент, поддерживающий стену жесткости.

Изолированное основание
индивидуальный фундамент

Непрерывный фундамент — фундамент, поддерживающий несколько
столбцы.

Мат — толстая плита, служащая монолитным основанием для
использование на грунтах с низкой несущей способностью. Толщина не менее 4 дюймов.

Плавающий – когда вес извлеченного грунта равен
к весу конструкции.

Арматура — стальные арматурные стержни в бетоне
опоры должны располагаться на расстоянии не менее 3 дюймов от нижней части опоры и
минимум 6 дюймов от верха фундамента.

Сваи — группа висячих свай
которые вбиваются в подходящую или устойчивую почву/коренную породу и закрываются у основания в
для передачи строительной нагрузки в грунт. Крышка должна располагаться ниже
линия замерзания.

Усиление — должно быть размещено минимум на 3 дюйма выше
верхушках свай и быть не менее чем на 12 дюймов ниже верхушки фундамента.

Кессон — большой шнек с
раструбное основание вкопанное в землю и залитое бетоном. Минимум 2′ 6″
ширина для осмотра дна. Колокол представляет собой конус 60°.
ниже главного вала.

Полоска
Изолированный
Непрерывный

Плавающий
Кессон

Соединения:

Компенсаторы позволяют
перемещение между плитой и колонной или стеной

Строительные швы на конце
заливка, может быть забита шпонкой или шпонкой; также функционируют как компенсаторы и компенсаторы

Контрольные соединения создают слабое место
в бетоне, чтобы контролировать, где происходит растрескивание. Должен быть размещен 15′- 20′ и
для создания прямоугольных секций. Обычно 1/8 дюйма в ширину и 1/4 глубины
плита.

Изоляция
Контроль

Добавки:

Химический:

Air Entrained — уменьшает повреждения от циклов замораживания-оттаивания
(снижает прочность на сжатие 1% воздуха до 5% потери прочности на сжатие).

Ускорители — ускоряют гидратацию бетона.

Замедлители схватывания — замедляют гидратацию бетона при больших заливках.

Поверхностно-активные вещества – способствуют перемешиванию воды.

Пластификаторы — улучшают удобоукладываемость бетона.
Суперпластификаторы имеют меньше вредных свойств, чем обычные пластификаторы.

Пигменты — изменяет цвет бетона.

Ингибиторы коррозии — сводят к минимуму коррозию стали в
конкретный.

Минерал:

Зола-уноса – побочный продукт сжигания угля. Частично заменяет цемент (60%
массы). Может быть пуццолановым или гидравлическим.

Измельченный гранулированный доменный шлак – стальной побочный продукт.
Частично заменяет цемент (80% массы). Гидравлический.

Силикатный дым — побочные продукты кремния/ферросилиция. Частица
размер в 100 раз меньше, чем у летучей золы, что приводит к ускоренному пуццолановому
реакция. Повышает прочность и долговечность бетона; обычно требует
суперпластификаторы. Дает темно-серую или черную окраску.

Высокореактивный метакаолин — аналогичная сила и
увеличение стойкости к микрокремнезему. Образует белую окраску.

Функции:

Тепловая масса: из-за
плотности бетона, он будет задерживать передачу тепла через его
толщина. Приблизительно десять дюймов бетона будут иметь временную задержку в семь часов.

Тепловая промывка – для
бетон охлаждается и поглощает тепло, на следующий день его необходимо смыть от тепла
(обычно делается как ночной смыв).

Звукопроницаемость
-из-за относительной плотности бетона он имеет низкий коэффициент пропускания воздушно-капельных
звуковые волны.

Термическое сопротивление – заполнитель из песка/гравия 0,08 R/дюйм |
легкий заполнитель 0,6 р/дюйм.

Изолированные бетонные формы
-Р-20. По сравнению с каркасными зданиями ICF снижает потери энергии за счет
проводимость и конвекция в сочетании с высокой тепловой массой, обеспечивающей низкий поток
внутренних температур.
