Монолитная плита фундамента технология: устройство, плюсы и минусы, строительство своими руками

Технология устройства монолитной плиты фундамента

Содержание

• Технология и устройство фундамента монолитная плита
• Варианты технологии обустройства монолитного фундамента
  • Технология подготовки основы плитного фундамента своими руками
  • Заливка бетона
• Заключение

Простота технологии плитного фундамента обманчива, при всех своих достоинствах система построения такого рода основания требует не меньшего, а зачастую даже большего внимания к особенностям грунта и рельефа местности. Устройство подобного рода монолитной плиты недаром называют «плавающим», нестандартное название прилипло в большей части за широкое использование в качестве фундамента для частного дома на слабой заболоченной почве. Плавающий – это значит, плита из бетона, отлитая по технологии, способна держать здание при высоком уровне грунтовых вод, образно говоря – «по уши в грязи».

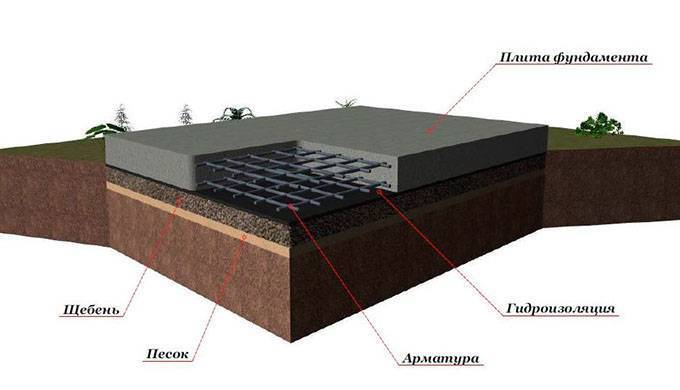

Технология и устройство фундамента монолитная плита

Чтобы понять, в чем главная особенность технологии устройства монолитных плитных вариантов, необходимо различать, в чем основное отличие монолитной плиты фундамента отленточных типов фундаментных систем. Обе схемы преимущественно используются при устройстве опоры тяжелых коробок зданий, но условия работы монолитной плиты и бетонной ленты существенно отличаются:

• Устройство монолитной плиты предусматривает наличие подготовленной поверхности грунта на всем пятне фундамента, тогда как лента требует очень хорошей несущей способности опорной части грунта только по периметру здания и под внутренними капитальными стенами;
• Давление на грунт монолитного фундамента на порядок меньше, чем у ленточной схемы. Здание можно строить на слабых грунтах. При правильном расчете и соблюдении технологии плита с коробкой здания не должна тонуть или давать крен, но в остойчивости такое устройство плитного фундамента явно уступает бетонной ленте;
• В жесткость ленточного фундамента основной вклад вносят слои твердого и прочного грунта с небольшим довеском за счет коробчатого устройства ленты. В монолитной схеме весь объем устойчивости и прочности решается за счет только бетонного тела плиты.

Важно! Но при высокой стоимости работ по устройству у монолитной плиты практически нет альтернативы для возведения зданий на слабых грунтах большой толщины. Реальную конкуренцию монолитной плите могут составить только забивные железобетонные сваи.

Варианты технологии обустройства монолитного фундамента

На первый взгляд монолитная фундаментная плита представляет собой привязанный к подушке базовый слой бетона с заделанной в бетонный массив арматурой. На самом деле обеспечить прочность и жесткость технология ручного обустройства единой монолитной плиты приличных размеров не может. Поэтому на практике изготовленная вручную монолитная плита, даже при соблюдении технологии, получается в виде очень тяжелого бетонного массива, дорогого и неоднородного по структуре.

Прежде чем принимать решение об использовании монолитной плиты в качестве фундамента дома, следует понимать, что строительство должно базироваться на точном конструкторском расчете и технологическом устройстве основных компонентов:

1. Грунтовой поддержки и подготовки основы под фундамент. Объем затрат на выемку верхнего слоя грунта и подготовка пластов под монолитную плиту в некоторых случаях стоят не дешевле затрат на бетон и арматуру;
2. Укладка гидроизоляции, утепления, монтаж и заполнение труб будущей канализации, водопровода, всех жизненно важных элементов коммуникаций. Устройство арматурного каркаса, установка опалубки;
3. Заливка бетона в форму, наиболее сложный этап устройства монолитной основы, потребуется учесть массу нюансов технологии заливки и контроля схватывания бетонной массы большого объема;
4. Устройство гидроизоляции, утепления контура и отмостки плиты фундамента.

Важно! Устройство монолитной фундаментной системы всегда связано с риском выйти за пределы и без того объемной и недешевой сметы. Поэтому перед заключением договора на строительство с подрядчиком абсолютно все ключевые и дорогостоящие приемы технологии следует оговорить заранее до мелочей.

Технология подготовки основы плитного фундамента своими руками

Подготовка грунта под устройство монолитной плиты является своего рода «изюминкой» во всей технологии выведения фундамента. От качества работы с подушкой под заливку бетонной плиты зависит 90% успеха всех дальнейших этапов обустройства. Понятно, что большая часть проблем возникает именно на тех этапах реализации проекта монолитной плиты, которые невозможно точно и объективно учесть при проектировании и выборе технологии реализации задуманного.

Речь идет о структуре грунта и уровне грунтовых вод. На первом этапе выполняется забивка породных шурфов и скважин на глубину воды. Технология требует, перед тем как выполнить проектирование, необходимо получить максимально точное представление о том, что у нас под ногами. Чем больше замеров, тем точнее можно подобрать технологию уплотнения грунта под плиту.

Если решение об использовании монолитного типа фундамента под здание принято окончательно, можно, не дожидаясь результатов расчета схемы армирования плиты, приступать к подготовке грунта по следующей технологии.

Удаляется весь плодородный слой, торф, суглинки, супесь на глубины устойчивого сухого основания. Это может быть 60 см, а может быть и 100 см. В некоторых случаях такой подход приводит к значительному увеличению расходов на земляные работы, и к этому необходимо быть готовым. Учитывая тот факт, что абсолютно ровных, как стол, планов под постройку дома не существует, под будущую монолитную плиту по технологии потребуется выполнить планирование и выравнивание поверхности.

Уже на этапе первичной подготовки по технологии в обязательном порядке нужно установить очень качественный глубинный дренаж. Для этого по контуру подготовленного котлована выкапывается ров в 25 см, отсыпается отсевом, укладывается труба, геотекстиль, опять отсев. Все трубы дренажа под монолитную плиту необходимо делать под уклоном до 3^о с обустройством вывода в емкость дренажного колодца. Без дренажа котлована плиты работать с уплотнением отсыпки бессмысленно. Но даже при заделке дренажных трубв основание монолитной плиты потребуется последовательно, как требует технология, выполнить усиление несущей способности дна котлована.

Для этого потребуется отсыпать щебеночный слой в 15-20 см толщиной. Материал, по технологии, трамбуется минимум в три слоя засыпки, с максимальной забивкой щебенки в грунт, сначала крупной фракции, последний слой породным отсевом. При соблюдении технологии мы получим сухой участок, отсыпанный достаточно ровным и прочным слоем отсева. Границы отсыпанного и трамбованного с грунтом слоя щебенки примерно на метр шире периметра будущих стен здания.

Далее уложим слой геотекстиля. Обычно по технологии строительства монолитных плит используется марка дакрон или смесь песка с отсевом.

Устанавливаем опалубку и укладываем полотно геотекстиль. Далее по технологии требуется отсыпать слой песка минимум в 15 см толщиной и тоже утрамбовать с максимальной степенью нагрузки. На песчаный слой по технологии потребуется уложить полиэтиленовую пленку и новый слой щебня, который выравнивается с максимальной тщательностью по горизонту.

Заливка бетона

Далее технология требует уложить на бетонную подготовку слой гидроизоляции, и можно приступать к укладке утеплителя и арматуры. Пруток устанавливается ячейкой не менее 25 см, расстояние от утеплителя до нижнего слоя арматуры 2,5-3 см, верхний слой бетона над арматурной сеткой устанавливают в пределах 4- 5 см.

Бетон заливается набивкой. В этом случае смесь отливается секторами под борта опалубки. Лучше использовать автомобильную насосную установку и подавать бетон с помощью рукава, установленного на стреле.

Существует определенного рода иллюзия о том, что на очень слабых и нестойких почвах проблему несущей способности монолитной плиты можно решить за счет обычного наращивания толщины и устройства дополнительного слоя арматуры. Такая технология становится первой рекомендацией большинства «опытных» мастеров, допустивших брак в подготовке грунта. Мало того, что это повлечет значительные дополнительные расходы, это может только усугубить ситуацию.

В такой ситуации можно посоветовать дополнить устройство плиты установкой по периметру винтовых или набивных свай с обустройством армированного ростверка.

Прочность плиты определяется не столько мощностью или толщиной плиты, сколько правильностью укладки арматуры. В тонкой плите арматура работает практически на 100%, фундамент получается более гибкий, но при этом остается достаточно прочными одновременно податливым, чтобы под нагрузкой адаптироваться к противодавлению грунта.

Заключение

Технология устройства монолитной структуры постепенно вытесняется более легким и устойчивым свайным фундаментом с монолитным ростверком. В этом случае исключается подавляющее количество проблем, связанных с теплоизоляцией фундамента и возможным пучением грунтов. Устройство такого фундамента не намного сложнее монолитной схемы, а стоимость постройки практически вдвое ниже.

• Строим дом из пеноблоков своими руками

• Плавающий фундамент

• Опалубка для фундамента своими руками

• Фундамент под печь в баню

схема устройства своими руками, пошаговая инструкция

Чтобы строительство нового дома своими руками через пару лет не переросло в капремонт, нужно позаботиться о правильном фундаменте. От него требуется не только выдерживать вес постройки – с этим-то проблем обычно и не возникает. Гораздо труднее компенсировать влияние излишне подвижного грунта на стены. На сложных участках со слабой почвой с этой задачей может справиться только фундамент монолитная плита.

Оглавление:

1. В каких случаях выбирается плита?
2. Строительство по шагам
3. Полезные советы

Когда без плиты не обойтись?

По сути это всего лишь железобетонная «подушка», на которой и стоит дом. Благодаря максимальной площади опоры нагрузка от строения передается на грунт уже в распределенном виде, а давление уменьшается в несколько раз. И чем шире окажется «пятно контакта» на схеме, тем оно ниже. Это свойство позволяет применять плитный фундамент там, где вес постройки превышает несущую способность почвы.

Еще один случай, когда без сплошного основания не обойтись – пучинистые грунты (пески, супеси, все глинистые типы). Сюда же можно отнести обводненные и заболоченные зоны. Использование на таком участке монолитной ленты приведет к тому, что одна часть дома в сезон будет подниматься, другая опускаться, а несущие стены просто станут работать на разрыв. И если упругое дерево подобные нагрузки еще способно переносить, то кирпичные или блочные постройки от такого обращения быстро пойдут трещинами.

Выход – та же монолитная плита. Помните картинку из учебника физики, где спичечный коробок качается на волнах, но не двигается? По такому же принципу будет работать и плоский фундамент. Грунт может поднимать или опускать его, а дом останется неподвижен относительно бетонной плоскости.

Это два исключительных случая, когда применение монолитной основы экономически оправдано. В любой другой ситуации от него лучше отказаться в пользу более дешевых металлических свай или бетонных лент. Впрочем, это лишь вопрос денег – других ограничений нет. Цена фундамента под ключ даже небольшой толщины в 25 см начинается от 3600 руб/м², более мощная плита потянет уже на 4000-5200. И даже устройство монолитного основания своими руками выйдет лишь вдвое дешевле, так как главная статья расходов – это закупка и доставка стройматериалов. А их как раз потребуется немало.

Если участок как раз попал под определение исключений или строителю не так жалко денег, как собственных сил, пора знакомиться с монолитной технологией и изучать руководство по устройству плиты. Пошаговая инструкция разделяет строительство фундамента на отдельные этапы. Каждый шаг – это новый слой своеобразного «пирога», и пропускать ни один нельзя. Работы традиционно начинаются с разметки, подготовки и выравнивания котлована. В него и будут постепенно укладываться стройматериалы. Обычно под мелкозаглубленный плитный фундамент достаточно снять пласт плодородной почвы и вырыть ровную площадку на глубине от 0,5 до 0,7 м.

Дальше порядок работ будет таким:

1. Устройство дренажной подушки.

Засыпают первый слой песка, увлажняют и трамбуют его до получения ровной поверхности. В зависимости от веса будущей постройки (с учетом самой плиты фундамента) толщину готовой подушки выбирают от 20 до 30 см. Сверху стелют геотекстиль и делают повторную отсыпку на высоту 20 см, но уже из щебня.

На этом этапе можно выполнить бетонную подготовку из жидкого раствора марки М100. При наличии гравийной подушки этот пункт необязателен, хотя стоимость заливки невелика, зато пользы много. Толщина защитного бетонного слоя составляет всего 1 см, но обеспечивает большую устойчивость фундамента на грунте и лучшую его защиту от избыточной влаги. На этом же этапе можно позаботиться об утеплении монолитного основания и частично реализовать технологию шведской плиты. Для этого по всей площади формируется сплошная подушка из пенопласта или полистирола высокой плотности. Но, опять-таки, все на усмотрение хозяина.

2. Гидроизоляция фундамента.

Самый недорогой и важный этап работ, после которого монолитная плита приобретает «иммунитет» к разрушительному влиянию влаги. Ведь незаглубленное основание в любом случае окажется выше уровня промерзания грунта, и зимой впитавшаяся вода начнет разрывать его изнутри. Недоступность бетона для воды станет залогом его длительной службы.

Инструкция по гидроизоляции фундамента рекомендует начинать работы с геоткани поверх дренажа. Ее преимуществом иногда называют непроницаемость для цементного молочка, но чтобы оно достигло слоя гравия, плиту пришлось бы заливать водой из шланга.

На самом деле плотная мембрана обеспечивает защиту тонкой изоляции от повреждений. На геоткань в два слоя укладывают п/э пленку толщиной 0,2 мм и спаивают стыки двойным швом. Иногда в качестве гидробарьера используют рубероид, но срок его службы недостаточно большой – лет через 10 он сгниет, а заменить будет нельзя. Изоляция берется такой ширины, чтобы по окончании работ плитный фундамент можно было обернуть ей с торцов. Так создается безразрывный водонепроницаемый слой, который защитит бетон от влаги и последующего разрушения с приходом морозов.

3. Монтаж опалубки и каркаса.

Плитный фундамент имеет небольшую высоту – от 15 до 40 см, так что для палубы будет достаточно обычных досок. Главное – хорошо их укрепить, поставив боковые укосы и распорки, а также проверить параллельность противоположных стенок. Арматура укладывается двумя горизонтальными поясами с поперечными перевязками. Размер ячеек выбирается от 200 до 300 мм – такая схема армирования монолитной фундаментной плиты считается оптимальной в плане прочности, хоть и требует большого расхода стержней и вязальной проволоки. Расстояние от концов прутьев до внешних стенок монолита должно быть около 50 мм. Это обеспечит металлу надежную защиту от коррозии в теле бетона.

Если же планируется армирование фундамента стеклопластиковой арматурой, разницу можно уменьшить вдвое, так как композит совершенно не боится влаги. В остальном схема укладки стержней остается прежней. Подобная замена традиционного металла выполняется прутьями меньшего диаметра и дает неплохую экономию средств, при этом прочность каркаса сохраняется. Плюс – на разрыв сопротивление у стеклопластиковой арматуры гораздо выше, чем у той же АIII.

4. Укладка бетона.

Весь объем опалубки фундамента необходимо заливать в один прием. Вручную такое количество раствора приготовить будет сложно, так что проще заказать его доставку с ближайшего РБУ. Марка бетона выбирается на основании прочностного расчета, но обычно хватает М250-М350. Главное, чтобы подвижность смеси была достаточной – класс П3 или выше, если работы выполняются в жаркую погоду.

Свежезалитая монолитная плита уплотняется и выравнивается вибромашинами либо заглаживается широким правилом. Качество бетонной поверхности на этом этапе имеет огромное значение, так как схватившийся раствор тяжело поддается обработке. Лучше сразу все сделать правильно, чем потом шлифовать цементный камень. Плита накрывается пленкой, но уже через сутки ее придется смачивать. Вообще бетонные работы желательно подгадывать на сырую и пасмурную погоду, чтобы гидратация протекала в нормальном режиме.

По технологии монолит должен набирать прочность 4 недели, но распалубку фундамента можно выполнить и раньше. Для продолжения строительства бетону хватит и 70 % от заявленной марки – их он достигнет уже на второй неделе. Так что выжидать полный срок необязательно. После распалубки оставленные края гидроизоляции поднимают с земли и припаивают к торцам плиты.

Рекомендации

Технология устройства монолитного основания действительно является самой простой и не требует от строителей большого опыта. Именно поэтому ее часто выбирают те, кто вынужден обходиться своими силами. Ведь при соблюдении инструкции серьезные ошибки практически исключены, а с расходами на первых порах никто не считается.

Но на строительстве монолита можно, а порой и нужно экономить. Для этого делают расчет толщины плитного фундамента на основании схемы постройки. Монолит должен быть достаточно мощным, чтобы сопротивляться нагрузкам на изгиб в промежутках между стенами. Частично «плечо рычага» можно уменьшить за счет формирования на плите ребер жесткости.

В то же время фундамент слишком большой толщины окажется не только материалоемким и дорогим, но еще и увеличит давление на грунт за счет своего веса. Так что стоит потратить полчаса времени и самостоятельно разобраться в технологии проектирования ж/б-плит.

Что такое монолитная плита на грунте? — Определение из Trenchlesspedia

Что означает монолитная плита на уровне грунта?

Монолитная плита на уровне грунта относится к плитам, которые упираются непосредственно в поверхность земли и заливаются целиком сразу. Слово «монолитный» используется для обозначения способа заливки бетона, то есть всего сразу.

Монолитная плита на уровне грунта не имеет фундаментов под собой и сама выступает в качестве фундамента. Плиты на грунте можно использовать в местах с низкой требуемой несущей способностью или в рыхлых грунтах и ​​грунтах с различной сжимаемостью.

Эти плиты также эффективно распределяют вертикальные нагрузки на большую площадь.

Advertisement

Trenchlesspedia объясняет монолитную плиту на грунте

Строительство фундамента из монолитной плиты на грунте требует надлежащей подготовки площадки, такой как выравнивание, планировка и армирование бетона.

В этом типе плиты фундаменты отсутствуют, и сама плита выступает в качестве фундамента. Чтобы отлить плиту на грунт, землю сначала выкапывают на необходимую глубину и уплотняют. Сначала укладывается слой гравия и битума, поверх которого заливается бетон с армированием или без него.

Толщина плиты больше по краям плиты, для укрепления краев предусмотрены арматурные стержни. Плите дают высохнуть, чтобы предотвратить появление трещин.

Связанный вопрос

Почему метод последовательной выемки грунта (SEM) предпочтительнее, если существующие конструкции, такие как канализация или метро, ​​не могут быть перемещены?

Реклама

Поделись этим термином

Связанные термины

• Плиты на уровне грунта
• Поддерживаемая плита на грунте
• Монолитный бетон
• Битум

• Железобетон
• Плиты на грунте
• Кольца для регулировки уклона
• Допуск класса

Связанное Чтение

• Все, что вам нужно знать о заливке цементным раствором в бестраншейных проектах
• Как бестраншейная технология улучшила методы восстановления колодцев и рытья водяных колодцев
• Опасность утечек в монолитных фундаментах: 5 ранних признаков, на которые следует обратить внимание
• Подробный обзор эффективных бестраншейных методов обезвоживания
• Давление: почему это ключ к предотвращению непреднамеренных возвратов
• Экологическая инспекция: новая норма для бестраншейных проектов

Теги

Бестраншейные методыБестраншейное строительствоОперацииБуровое оборудование

Актуальные статьи

Бестраншейная реабилитация

5 лучших способов соединения труб, на которые всегда можно положиться

Бестраншейное строительство

Понимание 4 этапов исследования места

Бестраншейная реабилитация

Как узнать, есть ли в вашем доме асбестоцементные трубы

Бестраншейное строительство

Микротоннелирование против.

Горизонтально-направленное бурение: понимание различий между этими ключевыми бестраншейными методами

Гидроизоляция монолитной плиты | Ремонт монолитной плиты фундамента

Не все цокольные плиты одинаковы. Монолитная плита характеризуется фундаментом, в котором соединены бетон и арматура плитного перекрытия и фундаментов. По сути, плиту и фундамент можно отнести к одной конструкции. В то время как плавающая плита характеризуется бетонным плитным перекрытием или плитами, которые не связаны с нижними балками или стенами фундамента.

Различные типы плит требуют различных подходов. Если в вашем подвале есть монолитная плита, почти всегда важно сохранить ее неповрежденной, в то время как полы из плавающих плит прекрасно справляются с прорывом бетона.

Внимание! Не ломайте монолитную плиту!

Структурная целостность вашего дома должна иметь первостепенное значение для любого подрядчика, работающего рядом с вашим фондом. Когда ваш дом построен из монолитной цокольной плиты, пол является конструктивным элементом . Если вы сломаете пол монолитного подвала, вы можете значительно повлиять на долгосрочную работу вашего фундамента, превратив проблему с водой в серьезный структурный кошмар.

Если в вашем подвале есть монолитная плита, убедитесь, что вы используете правильное решение для структурного ремонта . Олшан использует эффективный метод проточки плиты, сохраняя ее цельной, оставляя фундамент неповрежденным.

Ремонт и гидроизоляция монолитных перекрытий с использованием водяного канала плинтуса

Разработанная специально для фундаментов фундаментов из монолитных плит, Olshan использует инновационную систему водяных каналов плинтуса для ремонта монолитных перекрытий без ущерба для структурной целостности дома.

Элементы водяного канала плинтуса

• Цокольный этаж не сломан и не разделен
• Водяной канал плинтуса, установленный на внутренней стене/стенах подвала с канавками 3/4 дюйма без ущерба для конструкции
• Водяной канал плинтуса включает в себя прочный силикон, влагостойкое связующее вещество и водослив
• Канавка для отвода воды и просачивания из подвала
• Groove идеально подходит для уникальной планировки вашего цокольного этажа
• Устанавливается с уклоном 1/8 дюйма каждые 10 футов
• Промывочный порт в комплекте, обеспечивающий максимальную производительность
• Может быть установлен с дренажным насосом или самотечным сливом или без них, в зависимости от конструкции вашего дома
• Доступно обновление Wall Shield
• Подвал можно закончить вокруг системы

Преимущества плинтусного водяного канала

• Неразрушающее решение для домов с монолитными цокольными плитами
• Сохраняет структурную целостность
• Улучшает качество воздуха в помещении
• Ограничивает стоячую воду
• Обеспечивает превосходную производительность и надежность по сравнению со стандартными гидроизоляционными системами

.
