Монолитная плита – основание при строительстве на слабых грунтах

Картинка на превью

Одно из главных затруднений при строительстве в СПБ и области – ненадежный подвижный грунт. Это сильно ограничивает в выборе фундамента, так как большинство вариантов, ленточный, например, оказываются недостаточно прочными. Мы предлагаем монолитные плиты под фундамент вашего объекта.

Устройство монолитной плиты

Все железобетонные конструкции разделяются на монолитные и сборные. Вторые предполагают изготовление на производстве в виде нескольких блоков, которые затем используются в строительстве.

Монолитная железобетонная плита выполняется под ключ непосредственно на участке строительства. Главное ее отличие от сборного варианта – цельность. Фундамент под всем зданием, каких бы размеров он ни достигал, представляет собой единое изделие. Таким образом, вы получаете надежное прочное основание для каменного, кирпичного или металического здания любой высоты.

Блок для фундамента обязательно армируется железными прутами, толщиной от 6 до 12 мм. Это увеличивает жесткость основания и предупреждает возможные деформации при подвижках грунта.

Разновидности монолита

В зависимости от особенностей вашего проекта, мы подбираем оптимальный вариант основания:

Сплошной – имеет плоскую верхнюю поверхность. Такой вариант подходит для зданий без цокольного этажа. Верхняя часть фундамента выполняет функцию пола.
Ребристый – сверху или снизу плиты формируют бетонные ребра. Это усиливает железобетонный блок, что особенно важно на участках размещения стен, перегородок, колонн и других архитектурных элементов.
Коробчатый – своего ряда «фундамент со стенами». Ребра формируются по высоте подземного этажа. Они перекрываются плитами при последующих строительных работах.

Цена фундамента-плиты под ключ в СПБ определяется и типом конструкции, и величиной здания, и его массой, а также сложностью проекта. Но благодаря применению арматуры при заливке плиты существенного превышения расхода материалов удается избежать. Вам не придется нести дополнительные затраты.

Преимущества и недостатки монолитного фундамента

Железобетонная монолитная конструкция обладает рядом достоинств, которые делают ее незаменимой при строительстве на нестабильном грунте:

Плита толщиной от 40 до 60 см – самый надежный вариант при сооружении зданий на пучинистых и слабых грунтах. Конструкция позволяет равномерно распределить нагрузку, производимую большим зданием, что исключает усадку.
Монолитная фундаментная плита обустраивается на песчано-щебневой подушке. При подвижках основание двигается вместе с грунтом, но при этом предупреждает движение отдельных элементов здания относительно друг друга. Даже при самой большой усадке почвы ваше здание останется невредимым.
Сооружение монолита не требует сложных расчетов, хотя отнимает немало времени.
Армирование сообщает изделию очень высокую прочность на изгиб. На таком фундаменте можно построить каменное или кирпичное здание любой этажности.

Недостаток у монолитного основания один – ощутимая стоимость. Но учитывая его долговечность – до 15 лет, цена уже не является настолько значимым фактором.

Технология строительства

Мы выполняем работы по сооружению плитного фундамента в самые сжатые сроки. Вы сможете продолжить строительство через 27–30 дней после заливки.

На первом этапе роют котлован – глубиной не менее 40 см. Чем выше будущее здание, тем больше будет эта величина.
Вокруг площадки обустраивают дренаж.

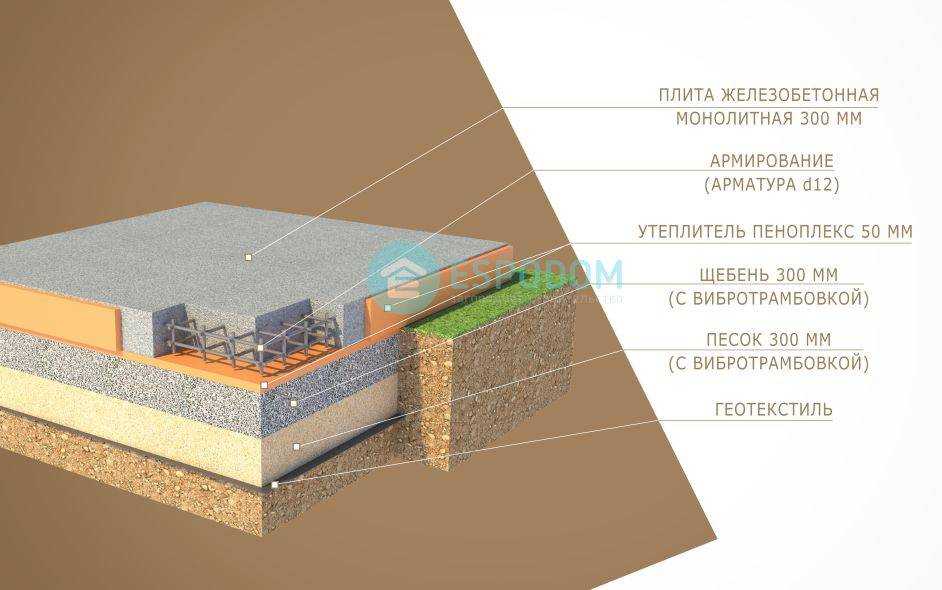

Обустраивают подушку: дно котлована выравнивают и застилают геотекстилем. Затем укладывают слой песка – не менее 20 см, пленку и слой щебня в 10 см. Песок и камень утрамбовывают.
Поверх укладывают необходимый поддерживающий слой бетона, по периметру площадки обустраивают опалубку. Далее будущий фундамент армируют: укладывают каркас из прутьев толщиной от 6 до 12 мм.
Последний этап – каркас заливают бетоном и уплотняют.

Монолитная фундаментная плита – самое надежное основание для любого строения. Мы гарантируем отсутствие усадки или трещин при строительстве на самых слабых грунтах.

< Предыдущая статья

Следующая статья >

Технология строительства фундамента монолитная плита: этапы монтажа

Содержание

Приспособления для построения фундамента
Этапы изготовления монолитной плиты
Универсальный вид монолитной плиты
Процесс заливки плиты: некоторые факты

На сегодняшний момент постройка фундамента путем возведения на предварительно готовую основу монолитной плиты является достаточно обыденной вещью. Десять лет назад этот способ строительства начинал пользоваться спросом и в России. Конечно, выполнять эту работу нужно с бригадой опытных строителей, и иметь большое количество различных приспособлений, о которых речь пойдет ниже. Технология строительства фундамента «монолитная плита» поистине универсальна, она идеально подходит для низкого неравномерного грунта, в частности песчаной основы и торфяной. В чем кроется отличие этого вида фундамента от других? Все дело в бетонной плите: опалубка служит для него идеальным и неразрывным тандемом.

Новичкам в этом вопросе стало кое-что проясняться, а именно, что такое монолитная плита. Стоит добавить, что она предназначена преимущественно для незаглубленного типа основания и самых труднодоступных для строительства видов грунта. Минимальная толщина данного вида должна составлять 10 сантиметров. В противном случае, конструкция может не выдержать. Плита располагается над заранее приготовленной песчаной подушкой. Необходимо защитить будущий дом от водной стихии. С этой целью производится процедура гидроизоляции.

Далее возводится каркас из арматуры. Устройство самой арматурной сетки тоже не простое: её верхняя и нижняя часть плотно связаны между собой. Она, в свою очередь, располагается над фундаментом.

Далее наступает этап сложного процесса под названием армирование монолитной плиты. Сложна она, потому что сама плита испытывает большие нагрузки со всех сторон изгиба. Для непосредственного армирования монолитного фундамента необходима ребристая арматура, сечение которой составляет 10-15 миллиметров. Именно этот тип хорошо поддерживает своеобразный симбиоз с бетоном – он достаточно крепко сцепляется с ним. Таково устройство монолитной плиты.

Надо как следует подсчитать расходы, касающиеся затрат на арматуру. Допустим, расстояние между прутками 25 сантиметров, на всю основу плиты уйдет практически 3 метра самой арматуры (не забывайте, что её необходимо проложить со всех сторон). Получившиеся метры надо умножить на 2. Помимо нижней части существует верхняя (об этом было сказано выше). Чтобы объединить эти части вместе, потребуется порядка двух метров все той же арматуры. На всю эту непростую процедуру уйдет порядка 15 м на 1 квадратный метр.

к содержанию ↑

Приспособления для построения фундамента

К сожалению, как и любое другое, затеянное предприятие требует немалых вложений. Расходы на данный фундамент будут особенно велики. Результаты тяжелой работы в течение продолжительного времени будут видны, и гордость за такой прочный долговечный проект просто поглотит вас. Этот тип фундамента все время обходит на шаг своих конкурентов.

Вот перечисление ремонтных и строительных материалов, без которых возведение монолитной «крепости» не представляется возможным:

Лопаты двух типов (штыковая и совковая)
Проволока
Крючок, чтобы связывать проволоку
Песок, цемент, щебень
Строительный уровень
Доски, для того, чтобы сделать опалубку (будут нужны так же гвозди, топор, ножовка)
Виброплита (разравнивает поверхность грунта)
Толстый шнур
Арматура (виды сечения поперечный и переменный)
Уплотнитель бетона – вибратор (необходим для выкачивания воздуха из него)
Специальная машина по перемешиванию бетона (если это чересчур затратно, то можно найти готовый бетон)

к содержанию ↑

Этапы изготовления монолитной плиты

Чтобы собрать все части мозаики в одну картинку, предлагаю разобраться во всем поэтапно. Технология строительства фундамента монолитной плиты очень непроста. Начинающим в этом деле будет сложно вдуматься в конкретные формулировки. Но если вы поставили себе такую цель, то не отступайте от нее.

Дом, возведенный на таком прекрасном и устойчивом фундаменте, при его последующей продаже будет стоить намного больше, нежели дом, фундамент которого не состоит их монолитной плиты. Итак:

Большим количеством помощников или профессиональных строителей выкапывается котлован определенной глубины.
Все углубление заполняется песчаной подушкой.
Как было сказано выше, специальная дренажная система будет проложена вокруг фундамента, для того, чтобы предохранить его и будущие помещения подвала от затопления.
На песчаной подушке делают слой так называемой подбетонки, которую изготавливают для того, чтобы разместить там материал, который будет защищать от попадания воды.
Дальше происходит основная часть работы: в ход вступает арматура и фундаментная плита. После заливки этой плиты часть арматуры будет торчать из нее. Благодаря этому, будущие стены наикрепчайшим образом соединятся с плитой.
Потом следует обязательный процесс, без которого сделать монолитный фундамент не представляется возможным. Из арматуры нужно сделать прочный каркас, расстояние, между стержнями которого должно быть 25-30 см. Арматура должна охватить опалубку, не стоит это забывать.
Чистую и слегка мокрую опалубку необходимо установить для того, чтобы стены были более прочными. Выровненные балки вместе с болтами окончательно закрепляют опалубку.
Наступает кульминационный момент, а именно бетонирование. Средняя толщина одного слоя бетона составляет 15 см. После его заливки нужно выровнять и как следует утрамбовать незастывшее месиво. Делаем это до появления первой воды на нем. Благодаря выравнивающему бруску, который надо передвигать по опалубке, постепенно остывающий бетон примет окончательно ровное положение.
Последний, завершающий этап. Это как бы показатель проделанной работы. Только когда весь процесс бетонирования завершен, и бетон затвердел, начинается разборка опалубки. После этого монолитная плита считается завершенной.

И после этого возникает вопрос: действительно вы готовы жертвовать семейный бюджет на дорогую технику, хорошее оборудование? Если да, то мы не имеем права сдерживать вас. Главное делать это осознанно, посоветовавшись с семьей. Можем обрадовать тем, что ваш дом ждет участь долгожителя – этот фундамент прочно простоит около 150 лет.

к содержанию ↑

Универсальный вид монолитной плиты

Максимальной устойчивый и усложненный вид, которому представляется возможность как всего лишь частично опираться по контуру, так и совершенно свободно, и также сильно защемляться. Проще говоря, монолитная железобетонная плита может опираться частично, свободно или полностью защемляться. Консольная плита (защемленная) плита активно применяется на практике. Однако защемленная, она лишь на одной из кромок: в остальном плиты являются опертыми в разных углах. По так называемой специальной схеме железобетонные плиты разделают на 2 типа. Первый тип балочный разнообразен: консольный, многопролетный, разрезной или наоборот. Балочные плиты так же бывают однопролетными и многопролетными. Второй тип, как уже стало понятно, носит название небалочный.

Армировка железобетонных плит производится с помощью сварных сеток и арматуры. Как минимум 10% должна составлять площадь поперечной арматуры от места сечения наибольшего изгиба. Установка рабочей арматуры по каждой стороне плиты должна быть выполнена равномерно. Поскольку арматура недешевое удовольствие, то её надо разбить приблизительно на 3 части. Части, которые будут находиться по бокам должны быть меньше средней по ширине.

к содержанию ↑

Процесс заливки плиты: некоторые факты

Специалисты рекомендуют не экономить на бетоне, так как фундамент, полученный в результате заливки, будет держать ваш собственный дом, а экономить на этом глупо. Технология заливки плиты монолитного фундамента не осуществляется вручную: основной процесс будет происходить внутри бетономешалки. Нужную смесь можно как заказать, так и сделать самому. Конечно, речь не идет о покупке бетономешалки – вполне возможным является её аренда.

Есть много способов по заливке опалубки. Готовый бетон помещается прямиком из бетоновоза на опалубку. Аккуратно эту работу можно выполнить, имея направляющий короб. Чтобы уплотнить доставленную смесь применяется вибратор (его применение актуально в случае с монолитной железобетонной плитой). При успешном завершении этой процедуры начинается этап увлажнения. Смесь должна быть влажной в течение недели, после чего снимают опалубку. Возведение фундамента полностью завершено.

Строительство плавающих плит — Применение и преимущества плавающих плит

🕑 Время чтения: 1 минута

Плавающие плиты — это бетонные плиты, которые укладываются на землю без каких-либо креплений, как будто они просто сидят на ней и плавают. Плавающая плита, как следует из названия, напоминает плиту, которую просто кладут на воду, без какой-либо связи между ними.
Основное применение плавающих плит – использование в качестве фундамента для навесов, производственных цехов, дополнительных помещений дома или гаражей. Он экономичен при использовании в местах, где не требуется стандартного фундамента. Детали конструкции подробно объясняются в следующих разделах.
Когда мы предполагаем здание с плавающей компоновкой, мы должны представлять себе здание со стандартным фундаментом из ленточного фундамента, которое устроено на несколько футов ниже уровня земли. Затем у нас есть стена, построенная над поверхностью земли. Затем плавающие плиты буквально плавают на земле. Здесь потребность в подготовке почвы снижается в большей степени.
Плавающие плиты называются монолитными, так как не имеют связи с фундаментом. В таком случае только после отверждения фундамента заливаем плавающую плиту.

Состав:

Строительство плавающей плиты
- A: Земляные работы для строительства плавающей плиты
- B: Укладка гравийного основания для дренажа
- C: Армирование плит
Преимущества Плавающие плиты
- Недостатки плавающих плит

Конструкция плавающих плит

Строительство плавающих плит требует деталей для начала предлагаемого здания, требуется прочный фундамент, чтобы полностью выдержать весь вес надстройки.
Как уже упоминалось, они больше используются в гаражах, пристройках к дому или сараях, которые не обязательно требуют огромных фундаментов. Эти строения легкие по конструкции. Таким образом, плавающие плиты считаются наиболее подходящими и экономичными по сравнению с конструкцией из обычных плит.
Основные строительные слои в плавающей плите показаны на рисунке-1. Строительство включает в себя следующие этапы:

Рис. 1: Слои плавающих плит

A: Выемка грунта для строительства плавающих плит

Начальный этап строительства плавучей плиты заключается в расчистке земли и выемке грунта в соответствии с планом. Это начальная подготовка к строительству.

Рис.2: Подготовка земли путем снятия верхнего слоя

Этот шаг также включает в себя создание дренажа по бокам, чтобы вода могла стекать через гравийное основание, как показано ниже. Построенная траншея засыпается геотекстилем и гравием, как показано ниже, что позволит удалить воду из бетонной плиты фундамента, как показано на рисунке 3.

Рис.3: Вырытый дренаж и подготовленный дренаж

B: Укладка гравийного основания для дренажа

Рис.4: Укладка гравийного основания над зоной отвода нежелательных вод

С: Арматура для плит

Для процедуры литья помещается слябовая форма. Для усиления плиты предоставляются арматурные стержни в соответствии с размерами и кодами.

Рис. 5: Арматурные стержни в плитах

D: литая плавающая плита

Бетон заливают в опалубку плиты. Утрамбовывается либо моим трудом, либо механическим вибратором в зависимости от площади и качества изготовления. Чтобы сделать плиту полностью продуктивной, необходимо произвести надлежащее уплотнение. Надлежащее отверждение должно проходить в течение почти 2-3 дней.

Рис. 6: Уплотнение залитого бетона

Преимущества плавающих плит

Конструкция плавающих плит может использоваться на участках с низкой несущей способностью и при необходимости капиталовложений. большие деньги на обработку почвы это бесполезно. Эта система позволяет использовать ее на рыхлом грунте или в грунте с различной сжимаемостью.
Плавающая плита обладает свойством распределять вертикальные нагрузки или напряжения, приходящие на нее, на большую площадь.
Фундаменты из плавающих плит — хорошее решение для пристройки домов. Бывает ситуация, когда требуется пристройка здания, не затрагивая уже существующий фундамент. Это не будет мешать уже построенным строительным конструкциям.
Плавающие плиты служат барьером для проникновения влаги, поступающей из земли. Он служит барьером между надстройкой и землей. Это позволяет избежать просачивания воды и обледенения. Для этого плиту можно утеплить от мороза или влаги. Это привело к их широкому использованию в строительстве холодных регионов.
Плавающие плиты не требуют использования траншей нижнего колонтитула. Их можно засыпать с помощью траншеи или копания, что экономично.
Плавающая плита не нарушает лежащий под ней слой земли и не влияет на качество.
В районах, где есть вероятность смещения грунтового слоя, в основном из-за высокой влажности, лучше всего подходят плавающие плиты.

Недостатки плавающих плит

Плавающая плита не делает доступной подземную землю для подземного доступа для соединительных линий, выходящих на инженерные коммуникации.
Имеет примитивную технологию
Плавающий плитный фундамент имеет меньший расчетный резонанс

Знать о монолитном строительстве | Good Time Builders

В этом быстро развивающемся мире недвижимость должна принять несколько быстрых и умных методов строительства, чтобы соответствовать спросу. Эта огромная отрасль, обеспечивающая убежище всему миру, принимает различные технологии, чтобы не отставать от других секторов, и монолитное строительство является одним из них. Эта новая технология подходит для строительства поселков или требует более высокой скорости строительства на крупных предприятиях. Этот интеллектуальный метод строительства, монолитное строительство, был признан экономичным, а также удовлетворяющим быстрому строительству крупных жилых объектов.

1. Что такое монолитное строительство

Монолитное строительство — это эффективная и современная технология строительства, при которой вместо деревянной опалубки в качестве формы для заливки бетона используется алюминиевая опалубка. Также известна как система алюминиевой опалубки . Алюминий более прочен, устойчив к сейсмической активности, сокращает время строительства, дает гладкую поверхность, а также делает его популярным благодаря своей низкой стоимости. В этом типе строительства стены и плиты отливаются одновременно на месте с использованием легкой алюминиевой опалубочной опалубки. Эта система намного быстрее, чем традиционные системы строительства.

2.Почему монолитное строительство

Монолитное строительство вступает в силу, когда есть крупные строительные предприятия и большие строительные площадки. В Индии предпочитают завершить самую сложную государственную программу «Жилье для всех» к 2022 году. Она может построить большое количество домов за ограниченный период времени без каких-либо проблем. Он использует конструкции размером с комнату для возведения плит и стен, а также позволяет устанавливать опалубку как для плит, так и для колонн в строительстве. Они также эффективно функционируют даже для стен огромных помещений и перекрытий. Этот тип конструкции чрезвычайно прочный и надежный и может быть построен с максимальной точностью. К тому же им легко управлять. Эта технология экономит деньги и время, а также дает эффективные результаты. Монолитная конструкция проста в эксплуатации, обеспечивает прочность и безопасность и строится с большей скоростью . Сборка и установка опалубки проста, а перекрытия и стены могут быть легко созданы. Это не связано с балочной конструкцией. Жесткая задача столбцов также уменьшается. Плиты и стены возводятся одновременно.

3. Этапы монолитного строительства

Этот уникальный метод строительства включает четыре этапа в процессе строительства.

3.1. Возведение стен с использованием арматурной стальной катанки

Сначала возводится основной каркас конструкции с использованием арматурной сетки из стальной катанки в правильном положении. Он придает структуру зданию. Эта конструкция играет решающую роль в эффективности конструкции . Затем эти стальные стержни будут скреплены друг с другом с помощью вязальной проволоки, чтобы избежать смещения на этапе строительства, а также во время заливки бетона.

3.2. Установка алюминиевой опалубки

Стены комнатных размеров и структурные плиты перекрытий возводятся вдоль усиливающей стены стали. Алюминиевые плиты просты в обращении. Они производятся на заводе, который изготавливается в соответствии с размерами помещения и доставляется на строительную площадку. Их укладывают с внешней стороны армирующей катаночной сетки. Эти конструкции будут иметь приспособления для окон, дверей и т. д. Система штифтов и наконечников будет объединять эти конструкции и может быть легко разрушена после того, как бетонная конструкция будет готова.

3.3. Заливка бетона

После того, как конструкция с сеткой из стальных стержней и алюминиевыми плитами готова, в конструкцию заливается высококачественный бетон. Бетон может быть залит внутри отливки с помощью насоса. Вибраторы также могут быть использованы для удаления воздушных карманов из конструкции. Этот бетон принимает форму и форму отливки. Отливку удаляют, когда этот бетон затвердевает, чтобы получилась прочная конструкция, полностью сделанная из бетона, поддерживаемая стеновой армирующей сталью. Эти алюминиевые корпуса могут быть повторно использованы до 250 раз , что обеспечивает минимальные потери на строительной площадке и снижает стоимость отходов.

3.4. Демонтаж алюминиевых панелей

После необходимого периода отверждения алюминиевые панели демонтируются. За это время бетон набрал достаточную прочность. Полученная структура не нуждается в штукатурке, поскольку она точная, гладкая, с большей прочностью и прочностью. Обладает высокой переносимостью, экономит время и деньги.

4. Преимущества и недостатки

У каждой медали две стороны. Монолитное строительство несет в себе больше преимуществ, чем ряд недостатков.

4.1. Преимущества монолитного строительства

Сроки строительства сократятся примерно вдвое по сравнению с традиционными методами строительства. Это уменьшает количество рабочей силы, а также не требует каменной кладки. Это дает сейсмостойкую структуру, которая является более прочной. Поскольку в конструкции меньше стыков, это уменьшает утечки, что требует незначительного обслуживания в будущем. Эта современная технология обеспечивает гладкую отделку конструкций, а также большую площадь коврового покрытия по сравнению с традиционными методами строительства. Это также сокращает время строительства; он может уменьшиться даже вдвое по сравнению с обычными методами строительства.

4.2. Недостатки монолитного строительства

Иногда на готовой конструкции могут быть видны отделочные линии, если используемые компоненты имеют меньшие размеры. Это требует единого планирования. После того, как структура создана, становится трудно вносить какие-либо изменения. Стены и плиты могут иметь трещины из-за усадки, но это можно предотвратить, используя контрольные полосы в конструкции или уменьшая теплоту гидратации с помощью летучей золы.

5.Подведение итогов

Учитывая преимущества и недостатки монолитного строительства, можно сделать вывод, что преимущества позволяют достичь более крупной цели строительства с меньшими трудозатратами, меньшими затратами времени и более прочными конструкциями. Данная технология не требует использования дорогостоящей строительной техники. Это очень эффективно и облегчает одновременное бетонирование всех компонентов, таких как стены и крыша. Технология монолитного строительства экологически безопасна. Это исключает использование ценной древесины природного ресурса, которая заменяется перерабатываемым алюминием. В строительном секторе Индии должны быть приняты новые и инновационные методы строительства, чтобы быстро удовлетворить растущий спрос, и монолитное строительство является одной из тех инноваций, которые могут ускорить процесс строительства наряду с рядом преимуществ.
