Монолитная фундаментная плита технология строительства: Фундамент плита: технология строительства

Фундамент плита (плитный) — технология строительства

При обустройстве основания дома строители пытаются сделать его максимально надежным и долговечным. Еще им важно достичь хорошей экономии ресурсов, чтобы сократить конечную стоимость проекта. В качестве оптимального решения может рассматриваться фундамент плита.

Содержание

• 1 Общая информация
  • 1.1 Область применения и виды
  • 1.2 Типовая схема
  • 1.3 Применение и его основные достоинства и недостатки
• 2 Как рассчитывается фундамент из монолитной плиты
  • 2.1 Расчет оптимальной толщины плиты
  • 2.2 Расчет армирующего каркаса и количество материалов для его изготовления
• 3 Технология строительства утепленной плиты
  • 3.1 Подготовка основания
  • 3.2 Бетонная подготовка
  • 3.3 Гидроизоляция
  • 3.4 Утепление
  • 3.5 Армирование
  • 3.6 Заливка бетоном
  • 3.7 Уход за бетоном
  • 3.8 Когда снимать опалубку
• 4 Отличия утепленной монолитной шведской плиты и ее строительство

Общая информация

Монолитная фундаментная плита представляет собой плавающую незаглубленную конструкцию, которая заливается по всему периметру будущей постройки, создавая цельное основание.

В процессе возведения предусматривается наличие подушки из песка и гравия, поглощающей нагрузку от постройки на почву. На нестабильных почвенных составах или на глинистом грунте с увеличенной глубиной промерзания такой тип фундамента из монолитной плиты является наиболее востребованным.

Область применения и виды

За счет простой конструкции фундаментные плиты пользуются большим спросом в кругу строителей. Однако для их создания требуется много армированных элементов и бетонного раствора (не ниже марки В30), поскольку армированию и бетонированию подвергается вся площадь.

В результате это делает фундамент достаточно дорогостоящим, но цена оправдывается его эксплуатационными свойствами. Глубину, на которой будет устанавливаться конструкция, выбирают с учетом массы помещения и состава почвы.

Если используется малое заглубление на пучинистых грунтах, то в зимний период помещение с основой может опускаться или подниматься. Грамотный расчет фундаментной плиты и армирования позволит сохранить целостность постройки независимо от окружающих воздействий. Монолит будет поглощать любые изменения за счет упругости.

В современном строительстве используются следующие типы фундаментов:

1. Классический.
2. УШП (утепленная шведская плита).
3. Русский.

В классическом исполнении ЖБИ-плиту устанавливают на подушку из песка или гравия с утепляющим слоем. Толщина слоя бетонирования фундаментной плиты варьируется от 20-50 см. Точное значение выбирается с учетом состава почвы и массы постройки. Параметры подушечных слоев определяются по глубине залегания плодородного слоя — его полностью снимают. Образованный котлован на 2/3 засыпается песчаной или гравийной смесью.

УШП-вариант оснащается встроенной системой теплого пола и несъемной опалубкой на базе пенополистирольных блоков L-образной формы. Такой подход позволяет сократить расходы на обогрев и снизить утечки тепловой энергии. Поверх утепляющего слоя крепятся трубы теплого пола и арматура. Потом все заливается бетонной смесью толщиной 10 см.

Коммуникационные соединения, такие как канализация и водопровод, должны обустраиваться еще на подготовительном этапе и размещаться в подложке. В таком случае после завершения работ по возведению фундамента все инженерные системы будут пригодны для эксплуатации.

Для организации утепленной шведской плиты нужно провести грамотный расчет толщины плитного фундамента и сделать ряд других измерений. Любые ошибки недопустимы, поскольку поменять конфигурацию конструкции после заливки будет невозможно. Поэтому все оборудование и материалы должны быть максимально качественными и долговечными.

Плиточный фундамент русского типа подразумевает наличие ребер жесткости. Чтобы защитить тяжелую конструкцию от разрушительного воздействия сильных морозов, российские ученые решили внедрять массивные ребра жесткости, устанавливая их под несущими стенами. Подобная технология повышает сложность работ, но положительно сказывается на несущих способностях основания. В результате толщина монолитной плиты фундамента снижается до 10-15 см.

Типовая схема

Обустраивая фундамент из плит, не обязательно обеспечивать его глубокое залегание. Эксперты утверждают, что его несущие способности будут лучшими при близком размещении к поверхности почвы, что обеспечит надежную защиту постройки от разрушительного воздействия морозов.

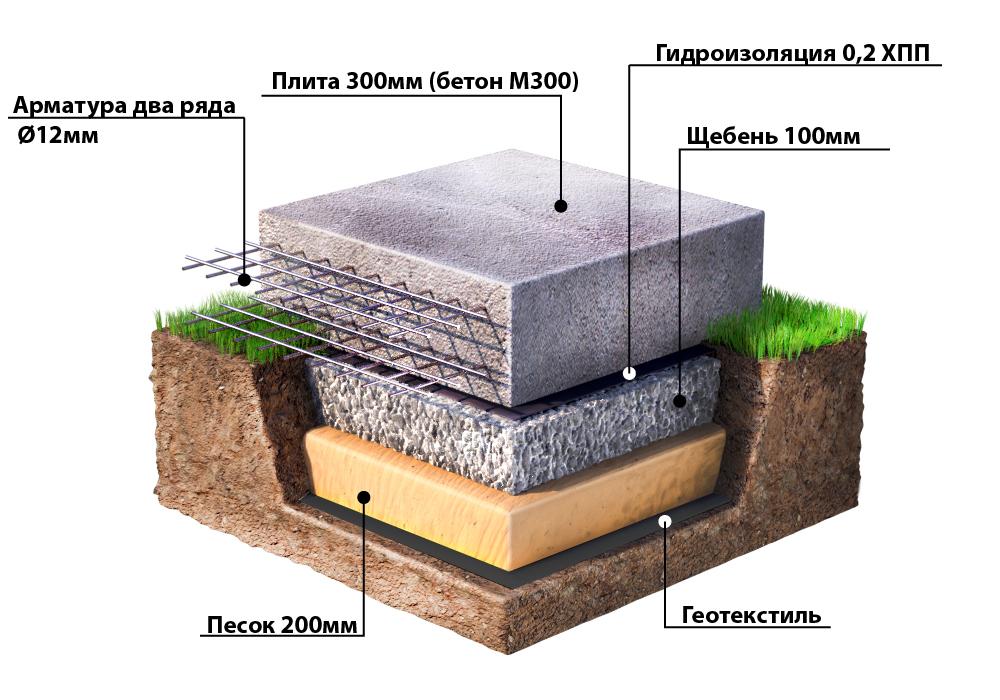

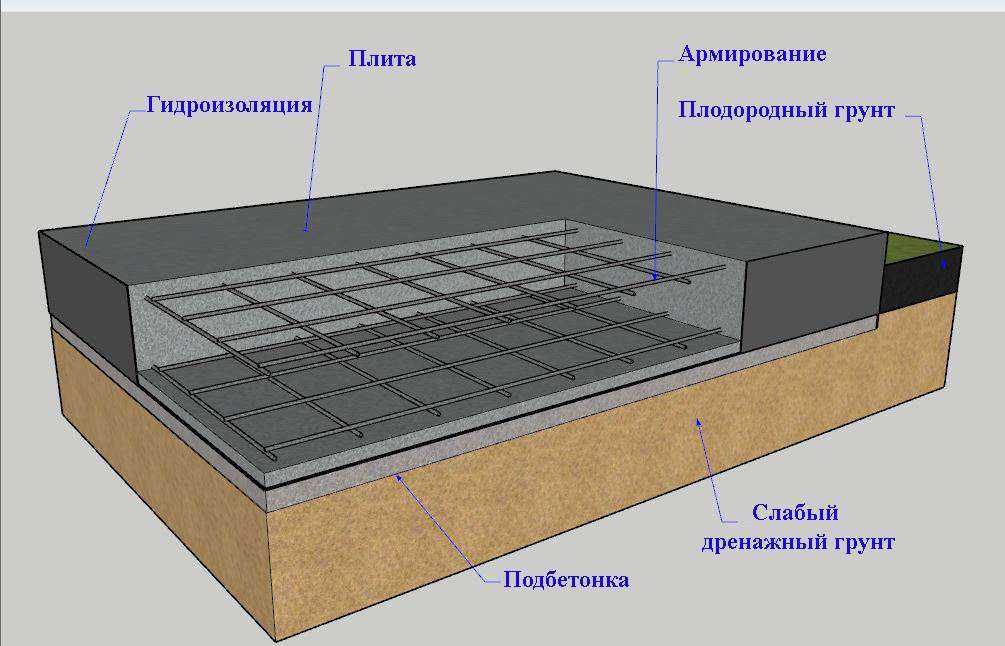

Устройство монолитной плиты фундамента предусматривает наличие такого пирога:

1. Уплотненная почва на дне котлована.

2. Подушка из щебня

   , песчано-гравийного состава и гравия, обеспечивающая равномерное распределение нагрузок. Она выполняет роль демпфера, смягчающего воздействие почвенных колебаний. Некоторые строители проводят послойную засыпку и трамбовку подложки с совмещением разных материалов или однородную основу на базе ПГС.

3. Слой геотекстиля

   , обеспечивающий защиту песчаной подушки от заиливания и размытия грунтовыми или дождевыми водами. Существует большое количество вариантов размещения этой прослойки, которые подходят для разных условий. Так, достаточно часто слой размещается между утрамбованным дном котлована и первым слоем подушки. Еще геотекстиль используется для изоляции песка от гравия и предотвращения их взаимопроникновения.

4. Бетонная подготовка

   . Некоторые застройщики игнорируют важность этого элемента при заливке фундаментной плиты, пытаясь сэкономить время и средства. Однако наличие подготовки отыгрывает особую роль, позволяя создать четкую геометрию будущего основания или изоляционных материалов.

5. Гидроизоляция

   . Предназначается для защиты плиты от разрушительного влияния грунтовых вод. Для лучшей изоляции рекомендуется применить 2 рулонных изолятора на полимер-битумной основе.

6. Сам монолитный фундамент плита.

7. Армопояс

   . В классическом варианте он представляет собой двухуровневую решетку, соединенную между собой с помощью хомутов. Размещение армированных элементов проектируется по таким принципам, чтобы между прутьями и краями плиты оставалось не меньше 50 мм бетонной прослойки (для предотвращения коррозийных процессов).

Подобная схема для дома из газобетона считается классической, но есть ряд других разновидностей, которые подходят для разных условий эксплуатации.

Строительство плитного фундамента по самой простой технологии предусматривает устройство фундаментной плиты с единой толщиной по всему периметру. Однако такой вариант эффективен только на устойчивых грунтах. Минусами технологии считаются небольшая толщина фундаментной плиты и глубина ее залегания, из-за которой верхний край находится у самой поверхности.

В процессе увеличения толщины растут финансовые затраты, поэтому застройщики практикуют заливку плитного фундамента с ребрами жесткости. Это делает конструкцию похожей на ленточный фундамент.

Такая схема заливки бетонной плиты эффективна и при желании максимально полезно задействовать свободную площадь полуподвала или цокольного этажа. В таком случае поверхность будет выполнять роль напольного покрытия. При отсутствии желания углублять конструкцию в почву можно воспользоваться другой схемой, где ребра жесткости направляются вниз.

Подготавливая поверхность и закрепляя опалубку с армированием, необходимо позаботиться об углубленных каналах. После заливки плиты фундамента они станут ребрами жесткости, обращенными в грунт. Это создает своеобразный симбиоз, где совмещены плитные и ленточные фундаменты.

Ребра жесткости располагают под наружными стенами и капитальными перегородками. Если внутренние перегородки отсутствуют, то их фиксируют параллельно друг другу по короткой стороне дома с шагом в 3000 мм.

С помощью этой схемы можно сократить расходы бетонной смеси, поскольку грамотно спланированные ребра жесткости уменьшают толщину плиты на 100-150 мм без потери несущих способностей. Это обеспечивает экономию до 1-1,5 м3 раствора на 10 м2.

Еще вариант расширяет возможности теплоизоляции плиты — за счет перепада высот, на ребрах жесткости можно закрепить прочный теплоизолятор. В его качестве может использоваться экструдированный пенополистирол.

Фундаменты на основе плит могут не только заливаться полностью, но и стоять по отдельности и включать в себя несколько ЖБ-конструкций. Такой вариант — более простой, но из-за отсутствия жесткого соединения конструкция теряет свою устойчивость к почвенным колебаниям, лишаясь начальных несущих способностей. Поэтому эта схема практически не используется при частном возведении домов. В качестве исключения рассматриваются малогабаритные помещения хозяйственного назначения с небольшой площадью.

Применение и его основные достоинства и недостатки

Разбираясь, как сделать плитный фундамент своими руками, важно ознакомиться со всеми плюсами и минусами такой технологии. Использование подобного типа основания подходит для участков, где расположены нестабильные грунты, а внедрение ленточных или столбчатых конструкций невозможно.

При соблюдении проектных расчетов и грамотном выборе параметров плиты она может использоваться в качестве основы для дома с большим количеством этажей.

За счет равномерного распределения нагрузок давление на почву снижается, даже если придется возвести массивное жилище и инженерный объект. Это позволяет задействовать фундаменты в промышленных масштабах.

Установка дома на плитный фундаментный блок имеет как плюсы, так и минусы. Приверженцы технологии считают ее лучшим решением для всех случаев, полагая, что плиту можно ставить на любой почве, даже на заболоченной. Они аргументируют свою позицию тем, что наличие эффекта плавучести, позволяет конструкции двигаться вместе с почвенными колебаниями, а не деформироваться. Однако научного подтверждения таким предположениям нет.

На практике укладка плит на фундамент только расширяет возможности возведения различных построек на нестабильных и сложных грунтах со средней пучинистостью.

На заболоченной земле с близким залеганием грунтовых вод и высокой вероятностью просадок, лучше задействовать свайный фундамент. В таком случае сваи вкручиваются в несущую породу.

Плита, размещенная почти на поверхности почвы, обладает плавучей способностью и может немного перемещаться вместе с почвой. Однако на нестабильном грунте такие колебания могут обладать высокой амплитудой и неравномерно воздействовать на конструкцию. Если поверхность однородная, подобная проблема может объясняться естественными факторами — южная сторона промерзает меньше, чем северная.

Современные фундаменты на дорожных плитах отличаются повышенными прочностными свойствами, поэтому они не боятся интенсивных нагрузок при подвижках земли.

Однако вероятность образования трещин и деформаций все равно присутствует. Это повлечет за собой стремительное разрушение или крен стен относительно вертикальной оси. В домах из дерева такой эффект не критичен, но бетонные постройки могут сильно пострадать.

Поэтому при объективной оценке всех за и против называть плиту универсальной «панацеей» для всех условий нелогично. Чтобы убедиться в рентабельности такого фундамента на отдельном участке, лучше привлечь экспертов, которые выполнят комплексный геологический анализ территории.

Еще стоит ознакомиться с фактами применения технологии поблизости.

Обратите внимание на следующие нюансы:

1. Какие и как давно были возведены постройки на базе плитного фундамента.
2. Толщина основания и глубина залегания.
3. Отзывы владельцев помещений с плюсами и минусами.

Подобные сведения помогут сделать оправданный выбор и избежать ошибок.

Сегодня на базе монолитов создаются многоуровневые жилища из тяжелых материалов в мегаполисах и небольших городах. По несущим способностям такие основания практически не имеют конкурентов.

Поэтому предположение, что плиты подходят только для компактных построек и могут прослужить не больше 35-50 лет — ошибочное. Точный срок службы зависит от массы факторов, включая грамотность расчетов плиты, чертежи и соблюдение технологии производства.

Если конструкция находится на поверхности почвы с минимальным заглублением, то понадобится избавиться только от верхнего плодородного слоя земли. Глубину котлована выбирают с учетом высоты подушки из песка и гравия. Еще ее можно умножить на площадь будущей постройки.

При использовании плиты глубокого заложения необходимо позаботиться о хорошем котловане. Выкопать его без использования специальной техники проблематично.

Фундамент из монолитной плиты обеспечивает надежное основание для напольного покрытия на первом и цокольном этажах, что является хорошим плюсом. А если кроме подготовки плиты воспользоваться термоизоляционным поясом, пол станет не только прочным, но и утепленным. УШП предусматривает наличие контуров водяного подогрева пола.

Разбираясь, как залить бетонную плиту, необходимо понимать, что такой процесс относится к задачам средней сложности. Заливка монолитной плиты фундамента не требует особой квалификации мастера.

Вся работа разделена на следующие этапы:

1. Обустройство котлована.
2. Трамбовка подушки из песка и гравия.
3. Вязка армопояса.
4. Монтаж опалубки.
5. Заливка и распределение бетонной смеси.
6. Уход за плитой.

Однако отдельные мероприятия требуют использования профессиональной спецтехники и оборудования. Так, чтобы утрамбовать плиту, следует применить мощный вибрационный прибор, а для производства арматурных хомутов придется подготовить специальное приспособление.

Гидроизоляция рулонными материалами выполняется с применением баллонной газовой горелки. А поскольку для заливки бетона потребуется большое количество раствора, лучше заказать его с доставкой, т.к. за 1 день подготовить нужный объем своими руками будет проблематично.

Кроме плюсов у плитной технологии есть и недостатки. В первую очередь это сложности строительства основания на неровных поверхностях.

При наличии перепадов высот схема усложняется и теряет свою целесообразность. Еще возведение такой конструкции требует своевременного расчета плитного фундамента.

Как рассчитывается фундамент из монолитной плиты

Чтобы провести расчет фундаментной плиты, необходимо воспользоваться услугами экспертов. На этапе проектирования следует учитывать все особенности участка. Большинство математических вычислений должны проводить специалисты, но легкие расчеты возможно выполнить самостоятельно.

Так, если нужно построить гараж, сарай или баню, то достаточно определить толщину плиты фундамента. При чрезмерно малых параметрах конструкция не сможет справиться с нагрузками на изгиб, а при избыточной толщине появятся неоправданные затраты.

Расчет оптимальной толщины плиты

Расчет толщины фундамента плита своими руками по пошаговой инструкции выполняется после тщательной оценки грунта на стройплощадке. Для этой задачи лучше пригласить специалистов с профессиональным буровым оборудованием. Они помогут определить состав и толщину слоев, найти размещение грунтовых вод и провести дальнейшие расчеты.

У каждого грунта имеется свой показатель несущей способности, который измеряется в килопаскалях (кПа). Распределенное давление от массы будущей постройки не должно превышать несущую способность плиты.

Расчет армирующего каркаса и количество материалов для его изготовления

Если нужно провести армирование плит толщиной 150 мм, понадобится одноярусная вязанная сетка диаметром 12-16 мм, которую закрепляют в центральной части. Если используются конструкции на 200 мм, армированные элементы закрепляют в 2 яруса двумя сетками с шагом 200-300 мм.

Для более надежной фиксации следует уплотнить шаг прутьев и увязать сетки по точкам пересечения прутьев с помощью стальной проволоки.

Чтобы получить точные параметры, следует воспользоваться функциональными онлайн-калькуляторами.

Технология строительства утепленной плиты

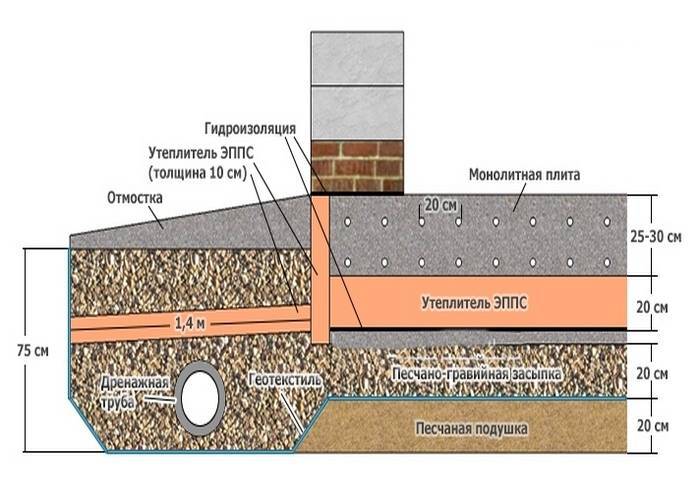

С целью защиты дома от теплопотерь можно создать утепленные плитные фундаменты своими руками — пошаговая инструкция и чертежи помогут реализовать такую задачу в сжатые сроки. Любая железобетонная монолитная плита включает в себя несколько слоев, а при наличии утепляющих элементов их количество возрастает. Чтобы получить требуемое качество, важно правильно создавать каждый уровень.

Подготовка основания

На начальном этапе производится подготовка основания. Параметры котлована должны соответствовать размерам постройки и быть больше на 1 м. На выделенном участке снимается слой плодородной почвы, а по краям котлована фиксируются дренажные трубы, которые будут отводить поверхностные воды.

Дно тщательно разравнивается, ямы засыпаются, а возвышенности удаляются. На обработанную поверхность укладывается слой геотекстиля — он должен покрыть дно и стенки котлована.

Дальше высыпается чистый песок средней фракции слоем в 20-30 см. Для его трамбовки используется виброплита. Поверх насыпается щебень равномерным слоем с последующей трамбовкой. Еще на подготовительном этапе следует установить все инженерные системы.

Бетонная подготовка

По периметру углубления устанавливаются опалубка из досок толщиной 40 мм или фанеры с параметрами 18-21 мм. Высота конструкции определяется с учетом толщины оставшихся слоев. По краям опалубки удобно отслеживать уровень бетонного раствора, поэтому лучше использовать обрезную доску. На гравийную подушку помещается бетон слоем 100 мм.

Для этой работы подходит материал невысокой марки — В7,5 или В10. Наличие бетонного слоя обеспечит надежную основу для гидро- и теплоизоляции.

Гидроизоляция

Поскольку монолитная плита фундамента под частный дом заглублена в почву, ее нужно покрывать слоем гидроизоляции. Для этих целей применяют обмазочную и рулонную изоляцию. Основание нужно очистить от пыли, а потом пропитать керосином или растворителем. При фиксации рулона его можно выпускать за пределы на 10-15 см.

Утепление

В качестве утепляющего материала для фундамента применяют экструдированный пенополистирол с повышенной плотностью. Этот слой должен обладать толщиной 10-15 см. Точные параметры зависят от условий эксплуатации.

Армирование

Роль армирующего элемента выполняет ребристая арматура класса AIII диаметром 12-14 мм. Ее укладывают вдоль и поперек, соблюдая шаг 15-30 см. Параметры армирования определяются отдельными расчетами. В процессе армирования создается клетка.

Заливка бетоном

Параметры плиты могут меняться в зависимости от разных факторов и варьироваться от 20 до 50 см. Заливать ее нужно бетонным раствором марки В30 за 1 прием, исключая появление вертикальных швов.

Лучше заказать бетон с доставкой и заранее распределить его порции. Уплотнять материал нужно глубинными вибраторами с высокочастотными колебаниями.

Уход за бетоном

Строительство плитного фундамента требует правильного ухода за бетоном после его заливки. Чтобы сырье хорошо затвердело, нужно поддерживать влажность в пределах 90-100% и температуру +5ºС. Заливку лучше проводить в теплую погоду при +20ºС.

Последующий уход заключается в бережном обращении с плитой для защиты от повреждений. После укладки бетон закрывается пеленкой или слоем брезента, что необходимо для защиты от прямых солнечных лучей и ветра.

Когда снимать опалубку

Демонтаж опалубки для ФБС производится после набора бетоном 70% от заводской прочности. Точный термин определяется окружающей температурой.

Отличия утепленной монолитной шведской плиты и ее строительство

Шведская утепленная плита отличается от других конструкций энергосберегающим эффектом. В процессе ее возведения обустраивается несъемная опалубка на базе экструдированного пенополистирола. Это снижает утечки тепла в почву и дает жильцам доступ к вмонтированной системе теплого пола.

Поскольку все коммуникации залиты в бетоне, важно заранее грамотно рассчитать их габариты и размещение. К качеству изготовления инженерных систем предъявляются особые требования, поскольку любые ошибки недопустимы. Соорудить УШП можно своими руками, но работы по проектированию лучше доверить специалистам.

Готовый проект обойдется по цене 1% от общей стоимости. Если заранее разобраться, как залить плиту в Москве, определить размеры фундаментных конструкций и позаботиться о хорошей плитке для отделки, это поможет создать качественное основание с большим сроком службы.

Монолитный фундамент-плита и технология его строительства

Стремительный всплеск индивидуального строительства вызвал дефицит участков с благоприятными почвами. Все больше под застройку используются районы с неудовлетворительными гидрогеологическими критериями. В таких условиях свою эффективность и стабильность доказала технология возведения цельной платформы, которая вполне доступна для самостоятельной реализации.

Содержание

• 1 Поведение плиты монолитного фундамента под частным домом в определенных условиях
  • 1.1 Способы увеличения устойчивости основания
  • 1.2 Общие рекомендации
• 2 Монолитный фундамент плита для загородного жилья и технология его строительства: основные этапы
  • 2.1 Подготовительные работы
  • 2. 2 Установка опалубки
  • 2.3 Организация гидро- и теплоизоляции
  • 2.4 Системы армирования
  • 2.5 Этап бетонирования

Поведение плиты монолитного фундамента под частным домом в определенных условиях

Чуть ли не единственным способом гарантировать устойчивость постройки на пучинистых и водонасыщенных грунтах, считается организация плавающего плитного основания. Суть этой идеи заключается в том, что почва обладает сравнительно равномерной плотностью, хотя и довольно малой. По этой причине обычно пренебрегают вероятностью сосредоточения нагрузок.

Однако фундамент плита и технология строительства учитывает еще один факт. Хотя грунт под основанием и оказывает по всей площади равномерное противодействие, но нагрузки от стен сосредоточены по периметру. По этой причине при расчете нужно обеспечить прочность монолита на прогиб.

При грамотном подсчете для монолитной конструкции закладывают не только запас надежности около 20-30%, но и учитывают все непредвиденные ситуации и нагрузки:

• Постоянные – масса строительной конструкции и плиты, вес оборудования и эксплуатационная нагрузка здания.
• Временные – силы морозного пучения почвы, масса стройматериалов, которые складируются внутри помещений до окончания строительства.
• Особенные – сейсмические напряжения, а также высокая вероятность возникновения перегрузок по причине изменения структуры почвы.

Способы увеличения устойчивости основания

Монолитная плита фундамента под частный дом – это вид мелкозаглубленного основания. А значит, фактическая устойчивость ограничена опорными свойствами почвы, расположенной на глубине подготовительного слоя. Основными методами, позволяющими повысить уровень стабильности основания, являются увеличение его толщины и количества армирующих элементов.

Если нагрузка превышает допустимые нормы, то никакие манипуляции с усилением монолита не помогут – постройка будет проседать, пока не упрется в более плотный слой грунта. Предугадать, сколько будет плавать основание и как оно поведет себя, невозможно. Более того, не стоит ожидать равномерность усадки – наверняка процессы повлекут образование крена.

Общие рекомендации

Вне зависимости от площади плита не может быть тоньше, чем 200 мм. Это минимальный размер, обеспечивающий верхний и нижний слои бетона с оптимальным расположением каркаса армирования. Для строительства одноэтажного коттеджа из легких блоков или каркасной постройки прочности такого основания вполне достаточно.

Для двухэтажных домостроений толщина основы должна быть в пределах 220-240 мм, при этом сечение арматуры увеличивают. Если планируется наличие цокольного этажа, то цифры увеличиваются до 300 мм. Есть возможность повысить жесткость плитной конструкции без наращивания толщины, а за счет дополнительных ребер жесткости под несущими стенами.

Монолитный фундамент плита для загородного жилья и технология его строительства: основные этапы

Такая система ничем не уступает по надежности ленточному или свайному основанию для здания. Однако строительные организации требуют за его исполнение третью часть цены самого строения. В действительности затраты по этой части строительства не столь и велики. Поэтому многие предпочитают сделать все самостоятельно.

Подготовительные работы

Обычно для устройства плиты монолитного фундамента под частный дом выполняется снятие плодородного слоя грунта. Плавающее основание может не проявлять признаков усадки, располагаясь даже на рыхлой почве, но для этого нужна качественная подготовка.

Подготовительные мероприятия должны обязательно включать трамбование, что практически невыполнимо на пластичных и вязких видах грунтов. Заглубление здесь решает не только этот вопрос, но и устраняет теплопотери. К тому же бетонное основание можно устроить на любой глубине, что позволяет планировать цокольный этаж.

Технологические размеры необходимого котлована и подушки должны превышать формат основания на 80-100 см с каждой стороны для обустройства отмостки и ливневой канализации. После того, как снятый грунт вывезен, процесс проходит по следующим пунктам:

• Подчистить вручную дно и стенки котлована, чтобы добиться правильной геометрии.
• Утрамбовать площадку и укрыть ее геотекстилем с плотностью более 200 г/м², что предотвращает продавливание песка в грунт.
• Насыпать слой речного песка равный толщине плитного основания. Песок насыпается послойно по 6-7 см с тщательной трамбовкой каждого пласта. Каждый слой должен выравниваться правилом по маякам, выставленным по уровню.
• Передовая технология планирования и строительства плиты фундамента рекомендует поверх песка уложить еще одну прослойку геотекстиля и насыпать слой гранитного гравия до 15 см. В идеале гравийная подсыпка выполняется в два пласта: нижний – фракцией 20-25 мм, а верхний – 5-20 мм.

Монолитное основание допускается устраивать только на ровных участках с уклоном не более 2:100. В остальных случаях прибегают к террасированию.

Гравийный слой можно заменить на подбетонку марки М100 или М150. Она будет распределять нагрузку по подушке и обеспечит ровную площадку для организации основного фундамента. Все пласты должны быть утрамбованы до такой степени, чтобы на поверхности песка не было видно следов от обуви, а на гравии – от строительного оборудования.

Установка опалубки

Небольшая высота основания облегчает задачу – в основном бывает достаточно одного ряда палуб по периметру. Делают их из листов OSB на каркасе из бруса 60ч60. Ни в коем случае в качестве опалубки нельзя использовать стенки котлована.

Из-за малой высоты бетонной конструкции стенки формы не испытывают большого давления, но по причине большой массы бетона испытывают гидроудары существенной силы. Поэтому и верхняя, и нижняя плоскость опалубки требуют надежной фиксации. Осуществляется это методом установки деревянных брусков на внешней стороне формы через каждые 100 см. К ним крепятся деревянные распорки: одна горизонтально для опоры нижней линии палубы и одна наклонная для верхнего пояса.

Важно! Самыми уязвимыми местами формы считаются ее углы. Для прочной фиксации они нуждаются в дополнительном креплении при помощи раскосов или уголков из металла. Перед разравниванием бетона их снимают.

Организация гидро- и теплоизоляции

В большинстве случаев плита бетонного фундамента под частным домом расположена в промерзающем секторе почвы, поэтому гидроизоляционные мероприятия обязательны. Степень функциональности гидробарьера зависит от уровня грунтовых вод:

1. На участках, где УГВ находится на низком уровне, достаточно применить пленочный гидроизолятор или рубероид с перехлестом полотен на 100 мм и последующей пропайкой.
2. В случае, когда УГВ находится на уровне подготовительного слоя, то не обойтись без гидроизолирующей мембраны с обработкой перехлестов специальными материалами.

Барьер укладывают с напуском на боковые стенки опалубки. По углам материал аккуратно подрезают, чтобы не нарушить геометрию формы.

В определенных случаях есть смысл отказаться от дорогих мембран и организовать дренирование, что искусственно снизит показатели уровня грунтовых вод. Выполняют эту операцию перед песчано-гравийной подготовкой:

• Вырыть по периметру котлована траншею глубиной 250-350 мм и выстелить ее геотекстилем.
• Насыпать слой крупного щебня и уложить дренажные трубы с учетом уклонов к колодцам.
• Сделать подсыпку щебнем сверху трубы и завернуть края геотекстиля внутрь.
• Засыпать траншею песком и утрамбовать.

Если постройка зимой будет отапливаться, то утепление основания необязательно. В других случаях технология строительства монолитной плиты фундамента включает укладку пенополистирольных листов ПСБ-С 25 на слой подготовки. Гидроизоляция всегда должна находиться под теплоизоляцией.

Системы армирования

Для плитного основания традиционно используются два ряда сетки, составленной из арматуры АIII сечением 12-16 мм. Размеры ячеек формируются в диапазоне 20-15 мм. Толщина прутьев берется таким образом, чтобы в поперечном разрезе плиты содержание стали было не менее 0,2%. Технологические нюансы армирования заключаются в следующем:

• Монтаж металлических сеток начинают с установки дистанционных фиксаторов арматуры. При этом толщина защитного слоя бетона должна быть не менее 50 мм, а пробки ставят с шагом 200-250 мм.
• На фиксаторы укладывают продольные прутья, затем на них – поперечные.
• Узлы пересечения арматуры связывают проволокой, а к каждому третьему крепят вертикальный прут для фиксации верхнего ряда сетки.

• К пруткам нужно приварить продольные прутья 3-го ряда, на них укладывают поперечную арматуру и привязывают ее.
• Наращивают длину прутьев методом перехлеста на длину не менее пятидесяти диаметров.

Если проект предусматривает ребра жесткости снизу основания, то в слое подготовки формируют траншеи, которые укрепляют опалубкой. Выступы нужно армировать закладными П-образной формы, которые связываются с армирующей сеткой основания. При установке ребер нельзя забывать о защитном слое бетона 50 мм.

Этап бетонирования

Для заливки плиты фундамента под коттедж или частный дом используют бетон с классом прочности не ниже В25. Смотря по ситуации, возможно применение пластификаторов воздухововлекающего действия. Если смесь приготавливается самостоятельно, то есть смысл в употреблении замедлителей схватывания, которые избавят от холодных швов.

Начинают заливать бетон от какого-либо одного внешнего угла. Одновременно производится уплотнение раствора глубинным вибратором. Верхний слой равняется при помощи длинной рейки после заполнения участка, ограниченного опалубкой с трех сторон.

При жаркой погоде первые шесть дней после заливки основание нужно поддерживать во влажном состоянии или прикрыть пленкой. Для качественного пола через 20 дней плиту шлифуют.


Монолитное строительство

Строительство монолитных зданий на сегодняшний день является одной из самых распространенных технологий возведения сооружений различного назначения. Его главная особенность в том, что при строительстве не используются отдельные строительные элементы – блоки, кирпичи или панели, а все здание представляет собой цельную конструкцию из бетонной смеси.

Данная технология успешно применяется как при возведении монолитных высотных домов, так и при возведении малоэтажных жилых домов. С учетом общих финансовых затрат, затраченных времени и человеческих ресурсов цена таких конструкций ниже, чем при использовании других материалов.

ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ МОНОЛИТНОГО СТРОИТЕЛЬСТВА

Монолитное здание представляет собой бесшовную конструкцию, устанавливаемую на сплошную бетонную плиту толщиной не менее 1 м. К нему крепится опалубка для заливки жидкой бетонной смеси. Для повышения прочностных характеристик бетонную смесь армируют, т.е. в нее погружают металлические стержни и сетки. Это также предотвращает растрескивание бетона и повышает сейсмостойкость здания. В процессе заливки бетона смесь уплотняется с помощью погружных вибраторов, помогающих удалить скопившийся воздух. Таким образом создается железобетонный каркас, обладающий высокой прочностью, надежностью и долговечностью.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ МОНОЛИТНЫХ ЗДАНИЙ

Строительство монолитного здания имеет ряд преимуществ перед применением других материалов:

1. Монолитные здания при одинаковых параметрах теплопроводности, теплоизоляционных характеристиках и прочности составляют 15-20 % легче, что снижает нагрузку на несущие конструкции и фундамент здания;
2. При проектировании и строительстве монолитных зданий ограничений по архитектурным решениям нет, т. е. нет привязки к размерам готовых конструктивных элементов (панелей, блоков). В монолитном строительстве могут быть ограничения только по эксплуатационным свойствам материала;
3. В отличие от панельного домостроения, где стеновые панели изготавливаются на производстве и доставляются на строительную площадку в готовом виде, в монолитном строительстве все происходит непосредственно на строительной площадке. Кроме того, бесшовная конструкция не требует дополнительных работ по заделке и утеплению стыков;
4. Отсутствие швов между отдельными элементами здания значительно повышает его эксплуатационные характеристики, а также прочность и надежность всей конструкции;
5. Строительство монолитного дома потребует значительно меньше трудовых ресурсов, а также временных затрат.

К недостаткам монолитного строительства можно отнести зависимость проведения работ от погодных условий. При низких температурах воздуха нельзя вести бетонные работы, либо необходимо использовать трансформаторы во время заливки бетона для подогрева бетонной смеси.

ЭТАПЫ СТРОИТЕЛЬСТВА МОНОЛИТНОГО ДОМА

Технология строительства монолитного дома включает несколько важных этапов:

• разработка проектно-сметной документации;
• подготовка площадки под строительство;
• установка фундамента;
• установка арматуры;
• установка опалубки;
• Производство и заливка бетонной смеси.

Разработка проектно-сметной документации – необходимый и важный этап любого строительства, как многоэтажки, так и небольшого коттеджа. В качестве проекта можно выбрать типовой проект, но важно модифицировать типовые параметры исходя из конкретных условий расположения и эксплуатации здания. Поэтому важно, чтобы разработкой проекта занимались профессиональные архитекторы и проектировщики, хорошо знающие «подводные камни» любого строительства. Важно предусмотреть производство бетонной смеси непосредственно на строительной площадке, это позволит сэкономить на транспортных расходах и снизить общую стоимость строительных работ.

При проектировании зданий специалисты компании «Лимакмарашстрой» используют современные BIM-технологии и создают информационную пространственную трехмерную модель будущего объекта. Подход к проектированию зданий путем их информационного моделирования предполагает сбор и комплексную обработку всей архитектурной, инженерной, технологической, экономической и иной информации о здании со всеми ее взаимосвязями, когда конструкция и все, что с ней связано, рассматриваются как единое целое. объект.

ФУНДАМЕНТ ПОД МОНОЛИТНОЕ СООРУЖЕНИЕ – ВИДЫ И ОСОБЕННОСТИ

Тип фундамента под монолитное здание выбирается на стадии проектирования, исходя из размеров, этажности и конструктивных особенностей здания, несущей способности, характеристик грунта, близости к грунтовым водам и др. Для строительства монолитных зданий применяют несколько типов фундаментов:

1. Ленточный фундамент состоит из железобетонного пояса, расположенного под всеми несущими элементами и внутренними перегородками. Для строительства малоэтажных зданий применяют мелкозаглубленный тип ленточного фундамента глубиной до 0,7 м. Для строительства многоэтажных домов применяют полностью заглубленный вариант фундамента, который устанавливают на глубине не менее 50 см от уровня промерзания грунта. По конструктивным особенностям ленточный фундамент может быть монолитным и сборным. Монолитная конструкция, несмотря на большой расход бетона, обладает более высокой прочностью и надежностью, обеспечивая равномерное давление на грунт.
2. Плитный фундамент — монолитная или сборная железобетонная плита, устанавливаемая на подготовленный фундамент. Применение бетонных плит в качестве фундамента рекомендуется в сейсмоопасных районах, на глубокопромерзающих и пучинистых грунтах с высоким уровнем грунтовых вод, при большом перепаде высот на строительной площадке и т. д. Фундамент из армированных плит можно использовать в качестве черновой пол с дополнительными работами по утеплению.
3. Свайный фундамент чаще всего используется при многоэтажном строительстве монолитных домов. В качестве свай применяют винтовые, буронабивные и забивные сваи.

ВЛАГОЗАЩИТА ФУНДАМЕНТА И СТЕН ЗДАНИЯ

Гидроизоляционные работы проводятся снаружи и внутри здания для защиты бетонных конструкций от повышенной влажности и агрессивных факторов внешней среды. Для гидроизоляции применяют несколько видов защиты – покрытие битумной смесью, обработка химическими составами для создания влагостойкого покрытия, оклейка рубероидом всех видов.

УСТАНОВКА АРМАТУРНОЙ РАМА

Армирование придает дополнительную прочность и надежность железобетонным конструкциям, армированная конструкция в большей степени предотвращает разрушение или потерю эксплуатационных свойств. Для создания каркаса применяют железный прут диаметром от 10 мм (для строительства малоэтажных домов на нормальном грунте) до 14-18 мм при строительстве многоэтажек или возведении домов на проблемном грунте. .

Арматура может быть рабочей, снижающей показатели прочности, распределяющей, регулирующей нагрузку между частями каркаса и монолитной, определяющей место арматуры в общей конструкции здания и скрепляющей ее. В промышленном строительстве арматуру сваривают на производстве и доставляют готовой к монтажу. При строительстве небольших домов арматура сваривается и приклеивается на строительной площадке.

УСТАНОВКА ОПАЛУБКИ

Опалубка устанавливается со всех сторон опорной арматуры и необходима для фиксации бетонной смеси. Он может быть разборным или несъемным. Для возведения небольших зданий применяют разборную деревянную опалубку, а также конструкции из металлических щитов (передвижная опалубка), и мобильную скользящую опалубку, которую после застывания бетона перемещают на следующий этап с помощью грузоподъемных механизмов.

Наиболее прочной и надежной считается деревянная опалубка. Сегодня все чаще при строительстве монолитных домов применяют несъемные конструкции из пенополистирольных пустотелых блоков, которые после завершения строительных работ используют в качестве утеплителя.

БЕТОН ДЛЯ ЗАЛИВКИ

Бетонная смесь для заливки состоит из 53 % крупнозернистого наполнителя (чаще всего это щебень, но можно использовать шлак, перлит), 33,5 % мелкозернистого наполнителя (песок крупной и средней зернистости) и 13,5% цемента. Бетонную смесь можно приготовить на строительной площадке (оптимальный вариант для возведения больших зданий), либо приобрести и доставить с производства (оптимальный вариант для малогабаритных зданий). Бетонная смесь укладывается вручную, либо используется спецтехника.

Компания «Лимакмарашстрой» — компания полного цикла, занимающаяся строительством многоэтажных, монолитных и монолитно-кирпичных жилых домов под ключ в Москве и области, а также в других городах России. Мы оказываем полный спектр услуг: от разработки проекта до сдачи объекта в эксплуатацию.

5 типов фундаментов дома: цокольный, плитный и др.

Одно из самых важных решений, которое вы принимаете при строительстве дома, — это определение типа фундамента, на котором он будет стоять. В конце концов, фундамент выполняет основные функции: удерживает ваш дом на месте, даже если земля под ним может сдвигаться, изолирует его, не пропускает влагу и поддерживает его уровень, даже если ваш дом построен на холме с углом наклона 45°. градусный угол. Строители выбирают фундамент в зависимости от местоположения и климата дома, состояния почвы и влажности помещения и, конечно же, бюджета.

Существует пять основных типов фундамента и несколько важных вариаций.

1. Фундамент подвала

Полный фундамент подвала начинается с ямы глубиной не менее восьми футов для размещения подземного жилого помещения, площадь пола которого соответствует большей части или всему уровню земли дома. Вы разместите несущие стены фундамента на бетонных фундаментах, которые проходят по периметру подвала. Эти опоры должны быть размещены не менее чем на 12 дюймов ниже ранее нетронутой почвы и не менее чем на 12 дюймов ниже линии промерзания. Затем вы зальете балки, возведете фундаментные стены и зальете цементную плиту внутри стен.

Очевидным преимуществом цокольного этажа является дополнительное жилое пространство; на самом деле, это может удвоить площадь дома, если домовладельцы решат закончить его. Подвальные фундаменты прочны и устойчивы к огню и экстремальным погодным условиям.

Вы часто найдете их в холодном климате, например, на Среднем Западе, Средней Атлантике и Северо-Востоке, потому что фундамент дома в любом случае должен располагаться ниже линии промерзания, чтобы предотвратить смещение дома во время циклов замерзания и оттаивания. Они могут обогреваться или кондиционироваться вместе с остальной частью дома.

Подвал — это самый дорогой тип фундамента, и если вы не строите подвал с дневным освещением — подвал, построенный на склоне холма, который открывается дневному свету по крайней мере с одной стороны, — это пространство, созданное этим типом фундамента, может показаться пещерой. — как, так как ему не хватает естественного света. Не рекомендуется строить подвал, если вы живете в районе с риском затопления. И даже на участке, не подверженном затоплению, специалисты рекомендуют устанавливать специальное оборудование, например, водоотливной насос.

Для домов, построенных на склоне, цоколь дневного света, хотя бы одна сторона которого от пола до потолка заглублена в землю, может стать хорошей альтернативой полноценному цокольному фундаменту, даже допуская отдельный вход в дом.

2. Стены ствола подполья

Короткие фундаментные стены на бетонных основаниях или стены ствола образуют фундамент домов с подпольем. Они образуют пространство именно так, как это звучит: слегка приподнятое пространство под домом, через которое можно проползти, и часто в нем достаточно места для хранения, печи и другого оборудования.

Основным преимуществом фундаментов для подполья является защита дома. Подняв основание дома, его стены защищены от затопления и других опасностей окружающей среды. Пространство обеспечивает легкий доступ к сантехнике, электропроводке и другим механическим системам. А поднятие основания дома поднимает весь дом, что может привести к тому, что дом станет более эстетичным. Это также менее затратный вариант, чем копать целый подвал.

Эти типы фундаментов особенно распространены в странах с более теплым климатом, таких как Калифорния, Техас, Северо-Запад и Юг. Они также популярны среди архитекторов, проектирующих дома, где часто происходят землетрясения.

Несмотря на то, что фундаменты подполья более устойчивы к термитам из-за их возвышения над землей, они подвержены плесени и грибку из-за влаги, которая может скапливаться под ними. Несмотря на то, что они являются менее дорогим вариантом, чем подвал, фундаменты для ползания требуют обслуживания: домовладельцы должны будут убедиться, что подземные стены не имеют трещин, проверить наличие утечек вокруг компонентов сантехники и установить пароизоляцию, чтобы они оставались сухими.

3. Фундаменты из бетонных плит

Плитный фундамент, иногда называемый монолитным или моноплитным фундаментом, представляет собой плоскую бетонную плиту, которая опирается на землю и заливается как единое целое. Основным преимуществом монолитного фундамента является то, что они дешевле и быстрее возводятся.

На самом деле установка — это простой процесс. По периметру плиты проходит залитая бетоном балка глубиной около двух футов, а в бетон встроены проволочная сетка и стальные арматурные стержни. Поскольку в зданиях, стоящих на плите, нет подпольных пространств, домовладельцам не придется беспокоиться о проблемах с техническим обслуживанием, которые могут возникать в подпольных пространствах.

Залитая бетонная плита не будет иметь слабых мест, которые со временем могут разрушиться и вызвать дорогостоящие проблемы с ремонтом фундамента. Но обычно вы не найдете их в холодном климате: когда земля замерзает и оттаивает, в бетоне могут образовываться трещины, и он может сдвигаться.

Заметным недостатком плитной конструкции является то, что канализационные и дренажные трубы устанавливаются до заливки бетона. В случае проблем с канализацией или сантехникой вам придется разрезать плиту, чтобы получить доступ к трубам.

4. Деревянные фундаменты

Дерево может показаться необычным выбором для фундамента, но оно стало популярным в 1960-х годах. Строители будут использовать обработанную консервантом древесину, устойчивую к гниению и простую в установке. Поскольку они не требуют заливки бетона или трудоемких кладочных работ, установка деревянного фундамента выполняется быстрее и дешевле.

Строители также могут изолировать эти фундаменты и создать более теплое подполье, а в доме меньше сквозняков. Забавный факт для тех, кто сомневается в долговечности деревянной конструкции в подходящем климате: археологи нашли балки из кипрского дерева в египетских пирамидах, которым более 6000 лет.

Некоторые виды древесины, такие как кипарис, красное дерево и кедр, непроницаемы для насекомых и плесени, но, поскольку они дороги, лесная промышленность разработала способы обработки других пиломатериалов, чтобы придать им аналогичные характеристики. Тем не менее, они могут прослужить не так долго, как бетонные фундаменты, и могут использоваться только в абсолютно сухой почве.

5. Фундаменты из опор и балок

В прибрежных районах лучший способ закрепить дом над почвой, которая постоянно смещается, затопляется или разрушается, — это построить фундамент из опор и балок (также известный как «пирсы и сваи» или «причалы»). и «почтовые» фонды). Вы часто найдете их в районах, подверженных ураганам или крупным наводнениям. Они должны поддерживать дом и защищать его от влаги, поэтому требуют серьезного планирования.

Они работают так же, как океанский пирс, закрепляя длинные столбы — часто более 15 ярдов в длину, чтобы достичь твердой земли — в самые глубокие слои камня и почвы. Строители используют их с более тяжелыми домами, потому что столбы смещают вес дома на большую площадь, предотвращая проседание дома.

Вам потребуется привлечь инженера-строителя для наблюдения за проектом, поскольку ему потребуется провести анализ грунта, чтобы убедиться, что вы строите конструкцию в правильных условиях. Для установки бетонных пирсов требуется тяжелое оборудование, поэтому вам нужно подготовиться к дополнительным затратам времени и средств.
