Модуль деформации – это одна из характеристик грунта, которая позволяет оценить его сжимаемость, с точки зрения теории упругости – это величина, связывающая напряжения с деформациями. Необходимость в определении этой характеристики возникает, если нужно рассчитать основания по деформациям. Известно, что расчет оснований по второй группе предельных оснований является основным, поэтому переоценить значение этой характеристики невозможно. В связи с тем, что грунт не является упругим телом, то использование модуля упругости приведет к большим расхождениям с экспериментом. Поэтому, в практике геотехники и механики используется модуль общей деформации грунта – это характеристика линейной взаимосвязи приращений давления и деформаций грунта, с использованием допущений работы грунта как упругого тела. Одно из этих допущений – работа грунта в условиях однократного нагружения, без фазы разгрузки. Действительно для задач массового проектирования и нового строительства грунт испытывает поэтапное нагружение в процессе строительства без фазы разгрузки. Однако, есть задачи в геотехнике, например, проектирование глубоких котлованов, расчет влияния нового строительства, где грунт испытывает снятие бытовых давлений, поэтому в решении этих задач также используется модуль упругости или модуль на ветви вторичного нагружения грунта. Соотношение устанавливается экспериментально, для предварительных расчетов пользуются зависимостью Е_ur=5Е, где E_ur – модуль упругости, МПа.

Чтобы определить деформационные свойства грунтов, используются несколько способов. Одним из эффективных методов определения модуля деформации считают его оценку по результатам штамповых испытаний. С их помощью выполняется исследование в условиях природного залегания грунтов, а также искусственных оснований для контроля качества уплотнения путем сравнения с проектной деформацией. Модуль деформации, определенный таким способом, принято называть штамповым. Это значение используется в известных аналитических формулах при расчете осадки фундамента (модель слоя конечной толщины, метод послойного суммирования, метод эквивалентного слоя, метод Бронина и др.).

Методы определения модуля деформации грунта

Штамповый метод испытания предусматривает использование винтовых и плоских штампов. Он предназначен для применения на любых промышленных или общественных объектах первого и второго уровня ответственности. К таким объектам можно отнести:

• промышленные сооружения;
• жилые многоэтажные дома;
• складские помещения;
• логистические комплексы;
• офисные центры;
• ТРЦ;
• газопроводы;
• емкости;
• газгольдеры и т.д.

На деформацию влияет степень напряжения в грунте, которая возникает в результате нагрузки от фундаментов сооружений. Исходя из этого, данный параметр необходимо определять при уровне деформации, соответствующем рассматриваемой глубине под подошвой основания здания.

В большинстве современных сооружений показатель вертикальной деформации составляет 0,01-0,1%. Такой показатель вынуждает использовать штампы и прессиометры. Данные способы определения модуля деформации считаются прямыми. Это обусловлено тем, что для определения модуля применяются результаты проведенных испытаний и решения теории упругости.

Существуют и другие методы полевых исследований, но они считаются косвенными. Данный факт обусловлен тем, что они предусматривают использование корреляционных зависимостей, а не решений теории упругости.

Алгоритм расчета модуля упругости грунта и модуля деформации

Для определения этих данных выполняются следующие действия:

• Построение графика зависимости осадки штампа от изменения уровня давления. Для создания этого графика используются сведения, полученные в ходе исследований.
• Определение диапазона давлений. Он размещается на линейном участке графика.
• Определение приращения осадки для определенного диапазона давлений.
• Если используется винтовой штамп, то потребуется определение коэффициента заглубления.
• Расчет показателей согласно ГОСТ 20276.1-2020.

Для расчета модуля деформации используется специальная формула ГОСТ 20276.1-2020:

E  = (1-ν²) · K₁· D· Δ_p / Δ_S

В этой формуле v означает коэффициент Пуассона. Это показатель деформируемости грунта, который характеризует соотношение продольных и поперечных деформаций. Для определения данного коэффициента проводятся исследования в приборах трехосного сжатия или компрессионных приборах с измерением бокового давления.

Чтобы определить модуль деформации для винтового штампа, используется несколько видоизмененная формула:

E=(1-ν²) ∙ K_p ∙ K₁ ∙ D ∙ ∆_p / ∆_S

Ключевое отличие этой формулы — наличие коэффициента K_p. Он зависит от степени заглубления штампа. Для его определения необходимо разделить глубину расположения на диаметр штампа.

Для создания формулы штампового модуля использовалось уравнение Буссинеска относительно единичной силы, которая была приложена к упругому полупространству.

Результаты деформационных испытаний зависят сразу от нескольких критериев:

• степени ответственности возводимого объекта;
• законодательных норм;
• инженерно-геологических условий;
• пожеланий заказчика.

Зачастую высокая точность модуля деформации грунтов неактуальна. Иногда будут актуальны табличные значения или корреляционная зависимость физических и деформационных характеристик. Также можно использовать корреляционную зависимость параметров зондирования и деформационных характеристик.

Примеры определения модуля деформации грунта:

Методы проверки модуля общей деформации грунта?

В ходе испытаний специалисты компании «СИБГЕОПРО» используют штамп, а также оборудование для создания нагрузки, замера осадки штампа, а также замачивания и отслеживания уровня влажности грунта. Для выполнения всех необходимых работ мы используем инновационное оборудование, высокое качество которого подтверждено техпаспортом и многочисленными сертификатами.

Наши специалисты учитывают специфику объекта и требования заказчиков. Поэтому для каждого объекта мы разрабатываем отдельную программу испытаний в соответствии с ГОСТ 20276.1-2020. Данный подход обеспечивает наших клиентов необходимыми данными при минимальных затратах.

Стоимость услуг наших специалистов определяется индивидуально для каждого проекта. Вы можете позвонить по указанным номерам телефонов или оставить сообщение в лайв-чате. Наши консультанты оперативно ответят на все поставленные вопросы.

Чтобы заказать подобное испытание, воспользуйтесь опцией обратного звонка на нашем сайте или напишите консультантам «СИБГЕОПРО»

Часто задаваемые вопросы

Как проводятся штамповые испытания?

Как можно определить несущую способность грунта с помощью штамповых испытаний?

Что такое деформация грунта?

Что такое модуль упругости грунта?

Что называют сжимаемостью грунта?

Что характеризует коэффициент консолидации?

Что такое модуль Менара?

Что такое коэффициент Пуассона в геотехнике?

Модуль деформации грунта.

Модуль упругости грунта. Определение модуля деформации грунта

Контакты

по всей России и СНГ

тел.:   +7 951 8129133

На главную

ГеоШтамп

ГЕОШТАМП

работаем по всей России и СНГ

Модуль деформации грунта

Деформационные характеристики грунтов требуются при расчетах оснований по второй группе предельных состояний. Например, при определении осадок фундаментов по СП 22.13330.2016 «Основания зданий и сооружений». Также испытания грунтов штампом применяется при контроле качества грунтов оснований фундаментов, полов.

Модуль деформации или как его называют в механике сплошной среды – модуль Юнга является коэффициентом пропорциональности зависимости «деформация-напряжение», предложенной Гуком в виде:

в котором каждому равному приращению одноосного напряжения σ соответствует пропорциональное возрастание деформации ε .

Грунты показывают линейно упругое поведение до относительно небольших нагрузок. Однако даже при этом при разгрузке в грунтах возникает остаточная деформация. Поэтому полагают, что при нагружении до предела пропорциональности для грунтов также справедлива линейная зависимость Гука, однако при больших нагрузках деформации в грунтах нелинейно зависят от напряжений. Это особенно важно при проектировании высотных зданий, когда давление по подошве фундаментов может составлять более 1000 кПа. Испытания образцов грунта в стабилометре позволяют определять касательный модуль деформации подобный модулю Юнга. Подобие модуля деформации модулю Юнга позволяет использовать решения теории упругости при расчете осадки фундаментов.

Отличия модуля упругости от модуля деформации

Модуль упругости всегда больше модуля общей деформации. Модуль

упругости определяется из испытаний образцов грунта при их упругом поведении, которое имеет место при разгрузке (ветвь аb), а модуль общей деформации, характеризующий поведение грунта при наличии как упругих, так и остаточных деформаций, и находят из испытаний по ветви нагружения Oа.

Касательный и секущий модуль деформации

Из закона Гука следует постоянство модуля деформации (модуль упругости). В то же время из следующего рисунка видно, что этот закон справедлив только до точки a зависимости напряжение – деформация.

Если участок Oa прямолинейный, то, проведя через него линию и определив угол ее наклона получим касательный модуль деформации

В то же время через точки О и а можно провести секущую,совпадающую с касательной к начальному участку кривой деформирования грунта. Угол наклона этой секущей также будет равен углу наклона касательной. Поэтому на начальном участке кривой деформирования касательный модуль Et совпадает с секущим модулем деформации Es.

При небольшом уровне деформации (менее 0,01–0,05 %) значения касательного Et и секущего модулей Es деформации равны и характеризуют упругое поведение грунта, т.е. Es = Et = E.

Если провести прямую из начала координат в точку c, то она будет секущей к кривой деформирования, и ее наклон будет определять значение секущего модуля деформации Es при уровне напряжений σc , соответствующем точке c. Значение этого модуля используется при проектировании фундаментов мелкого заложения с учетом допуска развития некоторой степени остаточных деформаций, ограниченных величиной расчетного сопротивления грунта основания.

Если провести прямую, касательную к точке с, то по углу ее наклона можно вычислить касательный модуль деформации Et . Этот модуль можно использовать для определения приращения осадки фундамента, соответствующего приращению внешней нагрузки, например, от следующего надстраиваемого этажа здания.

Если теперь провести прямую через точки с и b, то угол ее наклона позволит вычислить значение упругого модуля при разгрузке грунта.

Этот модуль Ee используется для расчета величины подъема дна котлована при его разработке.

Прямая, проведенная через точки b и е, используется для определения модуля Er, характеризующего повторное нагружение грунта, после его разгрузки. Например, нагружение основания глубокого котлована (более 5 м) весом этажей, равным весу вынутого грунта.

При циклическом нагружении грунта, после определенного количества циклов «нагрузка – разгрузка» грунт начинает вести себя упруго, без остаточной деформации. В этом случае его упругая осадка определяется с помощью упругого модуля Ec, который находится из наклона прямой gf.

Этот модуль используется, например, при проектировании железнодорожного балласта или жесткого покрытия автомобильного полотна.

Определение модуля деформации методом компрессионного сжатия в одометре и методом трехосного сжатия в стабилометре

В стабилометре модуль общей деформации оказывается больше компрессионного модуля общей деформации в несколько раз. Это объясняется различным видом напряженно-деформированного состояния, возникающего в образцах грунта при их нагружении, что видно из следующего рисунка.

Найденные значения модулей деформации должны быть уточнены с результатами испытаний того же грунта штампами.

Определение модуля деформации грунта штампом

Испытания грунтов штампом проводятся для определения деформационных характеристик грунтов перед проектированием, строительством или при контроле качества уплотнения грунтов.

В ходе испытаний определяется:

⦁ Модуль деформации E;

⦁ Начальное просадочное давление psl и относительная деформация просадочности основания εsl;

Штамповые испытания грунтов. Метод штампа грунты.

Проведение штамповых испытаний.

Вкратце суть статических испытаний грунтов оснований штампами можно описать так:

Круглый плоский или винтовой штамп нагружается поэтапно (ступенями) посредством домкрата или пригружается грузом (ФБС блоки, плиты или тяжелая техника: экскаватор, грузовой автомобиль и т.д.). Нагрузка при проведении штамповых испытаний увеличивается ступенями.

На каждом этапе с помощью прогибомеров или датчиков перемещений измеряются деформации основания, соответствующие давлению на данном этапе.

Данные обрабатываются, заносятся в журнал и строится график зависимости осадки штампа от давления S = f(P).

По полученным данным определяют модуль деформации Е, МПа грунта.

Для определения модуля деформации следует построить график зависимости осадки штампа от давления под его подошвой и в пределах линейного участка этой зависимости найти значения приращения давления и осадки. Модуль определяется углом наклона прямой линии, проведенная через две точки кривой деформирования, то этот модуль правильнее называть секущим модулем деформации.

Следует иметь в виду, что за начало линейного участка принимается давление на грунт, равное бытовому давление на глубине испытаний, а за окончание этого же линейного участка, давление равное дополнительным напряжениям от внешней нагрузки .

Определение модуля деформации грунта прессиометром

Наиболее часто используется балонный прессиометр, предложенный Менардом. Значительно реже применяются самозабуривающийся и конусный прессиометры. Испытания прессиометром можно выполнить в дисперсных и скальных грунтах, прочность которых на одноосное сжатие не превышает 10 МПа. В опытах измеряется давление, изменение объема или радиуса рабочей камеры. После обработки результатов измерений можно найти предельное давление pl и прессиометрический модуль деформации Ep , последний определяется с использованием решения теории упругости или смешанной задачи теории упругости и теории пластичности о расширении цилиндрической полости. Интерпретация результатов испытаний зависит от типа прессиометра.

Данному виду испытаний присущ существенный недостаток обусловленный тем, что для проведения испытаний необходимо предварительно пробурить скважину диаметром несколько большим диаметра прессиометра. Кроме того при проходке скважины структура грунта вблизи стенок разрушается. Эти два фактора оказывают влияние на характер зависимости «изменение объема рабочей камеры – давление» в виде образования нелинейной зависимости на участке ob кривой деформирования.

При определении характеристик грунтов модуля деформации используют прямолинейный участок ab.

Значение модуля деформации находится из выражения:

Модуль деформации грунта. Скачать брошюру «ГеоШтамп» в формате PDF

Испытания штампом. Скачать брошюру «ГеоШтамп» в формате PDF

Заказать  испытания грунтов

Наверх

Все права защищены, 2010-2030

Копирование информации с данного сайта допускается только со ссылкой на http://geostamp. ru

Предложения, размещенные на данном интернет-сайте, не являются публичной офертой.

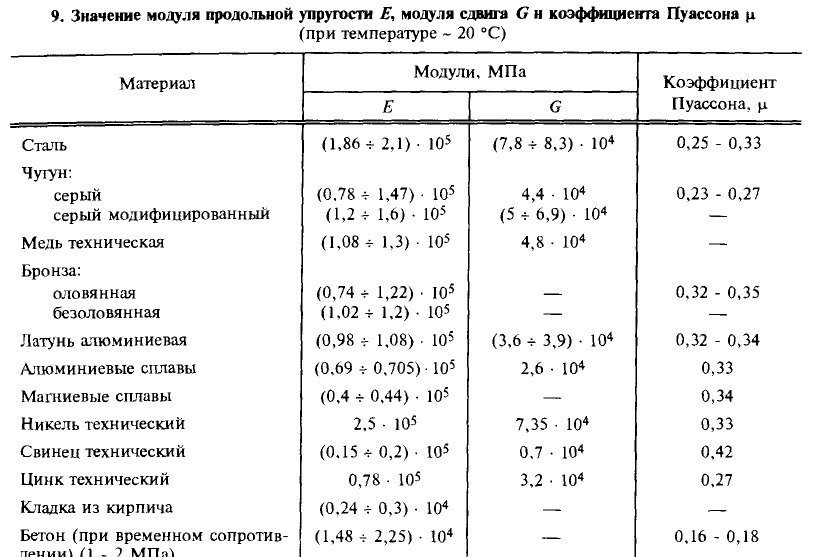

Модуль Юнга грунта

Модуль Юнга грунта (E), обычно называемый модулем упругости грунта, является параметром упругости грунта и мерой жесткости грунта. Он определяется как отношение напряжения вдоль оси к деформации вдоль этой оси в диапазоне упругого поведения грунта. Модуль упругости часто используется для оценки осадки грунта и анализа упругих деформаций.

Модуль упругости грунта можно оценить по результатам лабораторных или полевых испытаний или на основе корреляции с другими свойствами грунта. В лаборатории его можно определить с помощью трехосного теста или косвенно с помощью теста одометра. В полевых условиях его можно оценить с помощью стандартного испытания на проникновение, испытания на проникновение конуса, прессиометра или косвенно с помощью испытания дилатометром.

Типичные значения молекул Юнга для различных грунтов согласно USCS

В целом жесткость и модуль упругости грунта зависят от консистенции и упаковки (плотности) грунта. Типичные значения модуля Юнга почвы приведены ниже в качестве ориентира.

Типичные значения модуля Юнга для гранулированного материала (МПа) (на основе Obrzud & Truty 2012, составлено из Kezdi 1974 и Prat et al. 1995)

Typical values ​​of Young’s modulus for cohessive material (MPa) (based on Obrzud & Truty 2012 compiled from Kezdi 1974 and Prat et al. 1995)
