Защитный слой бетона
← Вернуться к списку статей
Толщина защитного слоя бетона
Защитный слой бетона, то есть расстояние от поверхности арматуры до соответствующей грани фундаментной ленты, предназначен для обеспечения совместной работы арматуры с бетоном, для закрепления (анкеровки) арматуры в бетоне и возможности устройства соединения арматуры. Также защитный слой бетона предохраняет арматуру от воздействия факторов окружающей среды конструкций, в том числе и от огня. Толщина защитного слоя бетона зависит от типа конструкции и роли арматуры в ней (продольная – поперечная, рабочая – конструктивная), ее диаметра и условий окружающей среды.
| Условия использования арматуры | Толщина защитного слоя бетона | Нормативный документ |
|---|---|---|
| Продольная рабочая арматура фундаментных балок и сборных фундаментов | 30 мм | Пункт 12. 8.5. СП 50-101-2004 |
| Продольная рабочая арматура монолитных фундаментов при наличии бетонной подготовки | 35 мм | Пункт 12.8.5. СП 50-101-2004 |
| Продольная рабочая арматура монолитных фундаментов при отсутствии бетонной подготовки | 70 мм | Пункт 12.8.5. СП 50-101-2004 |
| В закрытых помещениях при нормальной и пониженной влажности | Не менее 20 мм | Таблица 8.1 СП 52-101-2003 |
| В закрытых помещениях при повышенной влажности (при отсутствии дополнительных защитных мероприятий) | Не менее 25 мм | Таблица 8.1 СП 52-101-2003 |
| На открытом воздухе (при отсутствии дополнительных защитных мероприятий) | Не менее 30 мм | Таблица 8.1 СП 52-101-2003 |
| В грунте (при отсутствии дополнительных защитных мероприятий), в фундаментах при наличии бетонной подготовки | Не менее 40 мм | Таблица 8. 1 СП 52-101-2003 |
| Арматура в бетоне, постоянно контактирующем с землей | 76 мм | Пункт 7.7.1 ACI 318-08 |
| Арматура d18-d40 в бетоне, подверженному воздействию земли и погодных факторов | 52 мм | Пункт 7.7.1 ACI 318-08 |
| Арматура d10-d18 в бетоне, подверженному воздействию земли и погодных факторов | 1,2 -2,5 мм | Пункт 7.7.1 ACI 318-08 |
| Арматура в бетоне, не подверженному воздействию земли и погодных факторов | 1,2 -2,5 мм | Пункт 7.7.1 ACI 318-08 |
Для продольной рабочей арматуры толщина защитного слоя должна быть, как правило, не менее диаметра стержня и не менее: 30 мм — для фундаментных балок и сборных фундаментов; 35 мм — для монолитных фундаментов при наличии бетонной подготовки; 70 мм — для монолитных фундаментов при отсутствии бетонной подготовки. При использовании бетонной подготовки (или на скальном грунте) – толщина бетонного защитного слоя снижается в отечественных нормах до 40 мм, а в американских до 25мм.
Для сборных элементов минимальные значения толщины защитного слоя бетона рабочей арматуры уменьшают на 5 мм. Для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры.
Во всех случаях толщину защитного слоя бетона следует также принимать не менее диаметра стержня арматуры. В защитном слое толщиной свыше 50 мм следует устанавливать конструктивную арматуру в виде сеток.
По требованиям ACI 318-05 защитный слой бетона на уличную строну для арматуры до 20 мм составляет 25 — 40 мм. Для диаметра арматуры толще 20 мм — 50 мм. Защитный слой для арматуры диаметром до 40 мм на стороне не подверженной действию природных факторов составляет 20 мм. По отечественным нормам защитный слой бетона с обеих сторон составляет 40 мм. Требуемую проектом величину защитного слоя нижней арматуры и проектное положение арматуры в процессе бетонирования можно установить с помощью одноразовых пластиковых фиксаторов, подкладок из бетона и путем конструирования арматурного каркаса таким образом, чтобы некоторые стержни упирались в опалубку, фиксируя положение каркаса.
Нижний защитный слой можно установить, закладывая под нижние стержни арматуры заранее изготовленные бетонные прокладки (сухари) размером 100×100 мм и толщиной, равной требуемой толщине защитного слоя. Применение прокладок из обрезков арматуры, деревянных брусков и щебня запрещается. Также для задания толщины защитного можно использовать пластиковые фиксаторы — спейсеры требуемого стандартного размера. Фиксаторы для арматуры выпускаются в размерах от 15 до 50 мм с шагом размера 5 мм.
Толщина защитного слоя для поперечной арматуры
Минимальный защитный слой бетона для поперечной арматуры бетонных элементов сечением меньше 25 см составляет 1 см, а для элементов сечением более 25 см – 1,5 см [Таблица 5.19, Голышев, 1990].
| Показатель | Максимально допустимые отклонения | Нормативный документ |
|---|---|---|
| Толщина бетонного защитного слоя при его толщине 15 мм и менее | 3 мм | Пункт 4. 6 ВСН 37-96* |
| Толщина бетонного защитного слоя при его толщине более 15 мм | 5 мм | Пункт 4.6 ВСН 37-96 |
| Смещение арматурного стержня при установке и в арматурном каркасе | 0,25 диаметра арматурного стержня, но не более 0,2 диаметра наибольшего стержня | Пункт 4.6 ВСН 37-96 |
| Толщина бетонного защитного слоя при его толщине до 200 мм | 9 мм | Пункт 7.5.2.1 ACI 318-08 |
| Продольное положение окончания или изгиба стержня арматуры | 50 мм | Пункт 7.5.2.2 ACI 318-08 |
Отклонения от толщины защитного слоя по проекту не должны превышать 4-8 мм в сторону увеличения защитного слоя и 3-5 мм в сторону его уменьшения в зависимости от диаметра арматуры и сечения бетонной конструкции [пункт 2.104 СНиП 3.03.01-87].
Запрос на встречу
Защитный слой бетона для арматуры по СП 63.
13330
Требования к защитному слою бетона для защиты арматуры приведены в разделе 10.3 действующего и обязательного к применению СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003».
Защитный слой бетона — это толщина слоя бетона от грани элемента до ближайшей поверхности арматурного стержня (п.3.5 СП 63.13330.2018).
Для чего необходим защитный слой бетона:
- обеспечение совместной работы арматуры с бетоном;
- обеспечение возможности устройства стыка арматурных элементов и анкеровки арматуры в бетоне;
- сохранность арматуры от воздействий окружающей среды, в том числе агрессивных воздействий;
- обеспечение огнестойкости конструкций.
Согласно п. 10.3.2 и таблице 10.1 СП 63.13330.2018 толщина минимального защитного слой бетона должна составлять:
- В закрытых помещениях при нормальной и пониженной влажности не менее 20 мм.
- В закрытых помещениях при повышенной влажности (при отсутствии дополнительных защитных мероприятий) не менее 25 мм.
- На открытом воздухе (при отсутствии дополнительных защитных мероприятий) не менее 30 мм.
- В грунте (при отсутствии дополнительных защитных мероприятий), в монолитных фундаментах при наличии бетонной подготовки не менее 40 мм.
- В монолитных фундаментах при отсутствии бетонной подготовки (только для нижней рабочей арматуры) не менее 70 мм
Важные примечания!
1. Толщину защитного слоя бетона следует принимать не менее диаметра стержня арматуры и не менее 10 мм.
2. Для конструктивной арматуры (не рабочей) толщину защитного слоя бетона допустимо уменьшать на 5 мм (по сравнению с требуемыми для рабочей арматуры).
3. Для сборных элементов (сборные плиты перекрытия и покрытия, балки и т.д.) толщину защитного слоя бетона рабочей арматуры уменьшают на 5 мм.
4. В однослойных конструкциях из ячеистого бетона толщина защитного слоя во всех случаях принимается не менее 25 мм.
5. В однослойных конструкциях из легкого и поризованного бетонов классов В7,5 и ниже толщина защитного слоя должна составлять не менее 20 мм, а для наружных стеновых панелей (без фактурного слоя) — не менее 25 мм.
6. Толщина защитного слоя бетона у концов предварительно напряженных элементов на длине зоны передачи напряжений должна составлять не менее 3d и не менее 40 мм — для стержневой арматуры и не менее 20 мм — для арматурных канатов.
7. Допускается защитный слой бетона сечения у опоры для напрягаемой арматуры с анкерами и без них принимать таким же, как для сечения в пролете для преднапряженных элементов с сосредоточенной передачей опорных усилий при наличии стальной опорной детали и косвенной арматуры (сварных поперечных сеток или охватывающих продольную арматуру хомутов).
8. В элементах с напрягаемой продольной арматурой, натягиваемой на бетон и располагаемой в каналах, расстояние от поверхности элемента до поверхности канала следует принимать не менее 40 мм и не менее ширины (диаметра) канала, а до боковых граней — не менее половины высоты (диаметра) канала.
9. При расположении напрягаемой арматуры в пазах или снаружи сечения элемента толщину защитного слоя бетона, образуемого последующим торкретированием или иным способом, следует принимать не менее 20 мм.
Расстояние между арматурой по СП 63.13330 (СНиП 52-01-2003)
Арматурные работы. Допустимые отклонения при укладке по СП
Минимальное бетонное покрытие для армирования
🕑 Время чтения: 1 минута
Бетонное покрытие для армирования требуется для защиты арматуры от коррозии и обеспечения огнестойкости. Толщина покрытия зависит от условий окружающей среды и типа элемента конструкции.
Минимальная толщина защитного слоя арматуры указана на чертежах или должна быть получена из соответствующих сводов правил.
Ниже приведены характеристики арматурного покрытия для различных элементов конструкции в различных условиях.
а) На каждом конце арматурного стержня должно быть предусмотрено защитное покрытие толщиной не менее 25 мм или менее чем в два раза больше диаметра стержня.
б) Для продольного арматурного стержня в колонне следует предусматривать защитный слой бетона не менее 40 мм и не менее диаметра такого стержня. В случае колонн минимального размера 20 см или менее, у которых арматурные стержни не превышают 12 мм, для армирования следует использовать защитный слой бетона толщиной 25 мм.
в) для продольной арматуры в балке не менее 30 мм и менее диаметра стержня.
г) для растягивающей, сжимающей или другой арматуры в плите или стене не менее 15 мм, не менее диаметра такого стержня.
д) Для любой другой арматуры не менее 15 мм, защитный слой бетона не менее диаметра такого стержня.
f) Для фундаментов и других основных конструктивных элементов, в которых бетон укладывается непосредственно на землю, защитный слой до нижней арматуры должен составлять 75 мм. Если бетон заливают на слой тощего бетона, то нижний защитный слой можно уменьшить до 50 мм.
g) Для бетонных поверхностей, подвергающихся воздействию погодных условий или земли после снятия опалубки, таких как подпорные стены, балки, боковые и верхние части фундамента и т. д. покрытие должно быть не менее 50 мм.
з) Должна быть предусмотрена увеличенная толщина покрытия, как указано на чертежах, для поверхностей, подвергающихся воздействию вредных химических веществ (или контактирующих с землей, загрязненной такими химическими веществами), кислотой, щелочью, соленой атмосферой, серой, дымом и т.п.
i) Для конструкций, удерживающих жидкость, минимальное покрытие всей стали должно составлять 40 мм или диаметр основного стержня, в зависимости от того, что больше. При наличии морской воды и масел и вод агрессивного характера крышки должны быть увеличены на 10 мм.
j) Защита арматуры в случае, если бетон подвергается воздействию вредных сред, также может быть обеспечена за счет плотного непроницаемого бетона с одобренными защитными покрытиями. В таком случае дополнительное покрытие, упомянутое в пунктах (b) и (i) выше, может быть уменьшено.
k) Правильное покрытие должно поддерживаться кубиками (блоками) цементного раствора или другими утвержденными средствами. Арматура для фундаментов, балок и плит на земляном полотне должна опираться на сборные железобетонные блоки, одобренные EIC. Не допускается использование гальки или камней.
l) Минимальное расстояние в свету между арматурными стержнями должно соответствовать IS:456-2000 или как показано на чертеже.
Бетонное покрытие

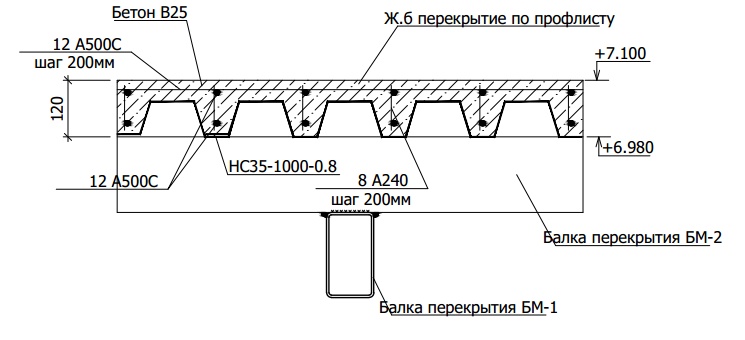

Плиты нижнего армирующего покрытия
Минимальная необходимая толщина защитного слоя для армирования перекрытий обычно составляет от 20 до 30 мм в зависимости от условий окружающей среды на протяжении всего срока службы здания.
20 мм применимы к сухому климату, а 30 мм — к морю.
Требуемая крышка поддерживается только с помощью специальных подставок, называемых распорками. Они не должны подвергаться коррозии и должны размещаться примерно через каждые 1,00 м.
Самым простым решением для обеспечения необходимой толщины защитного слоя арматуры являются специальные пластиковые подложки, подобные показанным на рисунке выше. Запрещается использовать прокладки из стальной арматуры, так как они очень подвержены коррозии.
Стенды арматуры плит нижней
При коррозии арматуры возникающее объемное расширение приводит к отслаиванию бетона и, как следствие, к растрескиванию штукатурки. Значительный износ влияет не только на безопасность жильцов, но и на срок службы строения.
Обеспечение верхнего положения арматуры плиты
Положение верхней (отрицательной) арматуры плиты, расположенной как над опорой между двумя плитами, так и над опорой между плитой и балконом (консольная плита), можно закрепить только с помощью специальных арматурных опор.
Типы подставок — Прямая, «четвероногий» арматурный стул
Сборный элемент, изготовленный из тонкой стальной арматуры с ножками с пластиковыми наконечниками для предотвращения коррозии опорной зоны между арматурным стулом и опалубкой.
Непрямая, S-образная сетчатая прокладка
Сборные, поставляются в упаковках прямой длины. Он формируется в форме S во время размещения.
Непрямая распорка из складчатой сетки
Его легко сформировать, сложив стандартную проволочную сетку, т.е. Ø8/200, до желаемой высоты. В случае консолей, кроме распорки, его можно использовать в качестве «J-образной» арматуры, необходимой для сцепления свободных краев.
Стул с непрямой арматурой «J-образный штифт»
Для использования на свободных краях плит
Проволочная сетка в качестве верхней арматуры в опорной зоне плиты
В случаях, когда в качестве верхней арматуры в опорной зоне плиты используется сетка, ее положение можно зафиксировать с помощью S-образной сетчатой прокладки, укладываемой на нижнюю арматурную решетку по длине пластиковой прокладки.
Гнутые стержни в качестве верхней арматуры в опорной зоне плиты
В тех случаях, когда верхняя арматура крепи образована загнутыми вверх пролетными стержнями, ее правильное размещение обеспечивается за счет изгиба самой арматуры, и поэтому стержневые стулья могут не понадобиться
Поддержка отрицательной арматуры плиты непрямыми S-образными сетчатыми прокладками
Две непрямые S-образные сетчатые прокладки устанавливаются на опору слева от сплошной плиты. Они устанавливаются на нижнюю решетку жесткости по длине линейных пластиковых прокладок.
Поддержка армирования отрицательной плиты опорами из арматуры и распорками из гнутой сетки
На правом ребре (консольный балкон) вышеуказанной сплошной плиты укладываются два ряда распорок. Первый ряд состоит из непрямых складчатых сетчатых проставок, насаженных на две продольные пластиковые прокладки, а второй ряд состоит из ряда прямых четырехногих арматурных стульев.
Необходимо предотвратить боковое скольжение складчатой сетчатой прокладки, чего можно добиться с помощью местных прокладок. Их необходимо укладывать сразу после укладки распорки фальцевой сетки и до ее обвязки арматурой плит. При использовании колесных проставок особое внимание следует уделить их вертикальному расположению, чтобы избежать смещения во время бетонирования. Однако, когда они используются в «лобах» плиты (как показано на рисунке выше), их можно размещать горизонтально, поскольку бетон не падает прямо на эти области.
Поддержка арматуры отрицательной плиты косыми S-образными распорками и распорками из гофрированной сетки
В качестве альтернативы, при наличии легкой стальной сетки в качестве нижнего армирования консоли, рекомендуется использовать непрямые S-образные распорки сетки вместо прямых арматурных стержней. В этом случае более практично разместить сетчатую прокладку «J-образный штифт», позволяющую правильно разместить сетку внутри нее.
Стулья из арматуры на четырех ножках и кресло из арматуры J-pin на консоли
Другим решением, даже если на нижней стороне плиты или консоли имеется армирование из проволочной сетки, может быть использование прямых стульев из арматуры на четырех ножках, а не непрямых S-образных сетчатых прокладок.
Стулья из стальной арматуры
Категорически запрещается использование опор из стальной арматуры непосредственно на опалубке, кроме того, использование импровизированных распорок старого типа обходится дороже
Крышка усиления балки
Минимальная требуемая толщина защитного слоя для арматуры балок обычно составляет от 25 до 35 мм в зависимости от условий окружающей среды на протяжении всего срока службы здания. 25 мм относятся к сухому климату, а 35 мм — к морю.
Хомуты балки должны поддерживаться в основании балки однородным бездействующим стержнем, поскольку на эти участки передаются все нагрузки арматуры.
Толщина боковой крышки должна быть обеспечена за счет использования специальных пластиковых прокладок. При использовании обоймы хомутов разумнее размещать прокладки колес на соединительных стержнях, чтобы зафиксировать их положение во время заливки бетона.
Усиление колонны
Минимальная требуемая толщина защитного слоя для арматуры колонн обычно составляет от 25 до 35 мм в зависимости от условий окружающей среды на протяжении всего срока службы здания. 25 мм относятся к сухому климату, а 35 мм — к морю.
Обеспечить желаемый защитный слой арматуры колонны — довольно простая задача. Например, четырех (4) отдельных распорок, размещенных в верхней части колонны, достаточно, поскольку базовые арматурные стержни колонны привязаны к стержням для соединения внахлестку.
Покрытие арматуры поперечной стены: 1
st фаза
Что касается колонн, интегрированных по краям композитной стены, необходимая толщина защитного покрытия обеспечивается, как описано выше в отношении арматурного покрытия колонн.
Что касается армирования тела стены, то толщина его защитного слоя обеспечивается следующим образом:
После формирования тыльной стороны стены к опалубке прибиваются пластиковые стержни. Эти стержни имеют обычную длину около 2,0 м, и их можно использовать как единое целое или отдельные более мелкие детали.
Усиление поперечной стенки: 2
и фаза
Затем устанавливаются краевые колонны и арматурные стержни стены, а затем к внутренней арматурной решетке крепится еще один комплект распорок. Таким образом, после установки последней детали опалубки будет обеспечена необходимая толщина защитного слоя и правильное центрирование арматуры.
Покрытие армирования фундамента
Минимальная требуемая толщина защитного слоя арматуры фундамента составляет около 40 мм для фундамента, лежащего на слое тощего бетона, и около 70 мм для фундамента, непосредственно контактирующего с грунтом.
