Минимальное опирание плиты перекрытия: Минимальное опирание плит перекрытия на стену

требования по СНиП, минимальная и максимальная глубина заделки, узлы сопряжения для внутренних и наружных конструкций

Железобетонные плиты перекрытий одновременно выполняют роли ограждающих и несущих конструкций зданий или сооружений.
Ещё одна функция, которая возлагается на данные конструктивные элементы – обеспечение общей геометрической неизменяемости пространственной рамы каркаса.

Это достигается за счёт объединения несущих вертикальных элементов горизонтальным диском, в пределах каждого этажа. Для обеспечения совместной работы стен, колонн или пилонов с плитами перекрытий, необходимо задать шарнирные или жёсткие узлы для их сопряжения, что, в свою очередь, зависит от характера опирания перекрытий на стены.

Что означает понятие?

Перекрытия всегда работают в здании в пределах одного этажа, воспринимая постоянные и временные нагрузки от собственного веса, массы полов, оборудования, предметов мебели и людей, эксплуатирующих помещение.

При приложении внешних сил, в элементе возникают внутренние усилия, которые определяют геометрическое сечение и позволяют рассчитать пролётное сооружение по 2 группам предельных состояний.

В то же время, в плите перекрытия, вместе с приложенными к ней нагрузками, возникают опорные реакции, которые концентрируются в местах опирания элементов на стены или точечные вертикальные конструкции. Эти реакции распределяются по площадке опирания и, чем больше её площадь, тем меньше величина нагрузки на каждый см2 вертикального элемента.

Таким образом, глубина заделки перекрытия в стену – важный параметр, влияющий как значение приопорного поперечного усилия Q в плите, так и осевого усилия N, возникающего в стене или колонне. Также величина заделки влияет на возможность местного смятия или скалывания ЖБ изделия при передаче нагрузки.

Назначение перекрытий

ЖБ плиты перекрытия являются одной из основных несущих конструкций здания, поэтому им уделяется достаточно внимания при строительстве. Главная функция железобетонных перекрытий — перенос и распределение нагрузки на собственный вес, а затем на другие элементы здания.

По месту расположения данные строительные конструкции делятся на междуэтажные, надподвальные и чердачные. Плиты изготавливаются в заводских условиях и бывают нескольких видов:

• сборно-монолитные;
• многопустотные;
• изготовленные из тяжелых марок бетона.

Главными требованиями, которыми должны обладать качественные перекрытия, считаются прочность, жесткость, несгораемость, звуко- и водонепроницаемость.

Большинство плит для перекрытия изготавливают с пустотами, такая конструкция считается наиболее оптимальной по параметрам веса и качества. Укладка происходит на несущие стены строения, шаг которых может составлять до 9 м.

Требования СНиП

Глубина заделки плиты перекрытия в стену нормируется, исходя из требований СНиП 2.08.01-85 («Жилые здания»), а также СП 335.1325800.2017 («Крупнопанельные конструктивные системы. Правила проектирования»).

Согласно информации, содержащейся в справочных таблицах данных документов, разработанных на основании статических расчётов по 2 группам предельных состояний, минимальная и максимальная требуемая величина опирания перекрытия составляет:

• 40 мм при опирании по 4 сторонам. То же условие при опирании по 3 сторонам (если контактная поверхность проходит вдоль обеих длинных стен).
• 50 мм – в случае укладки плиты на две опоры в пролёте до 4200 мм. Та же величина требуется при опирании перекрытия по 3 сторонам, если линия контакта проходит лишь через одну из двух длинных стен.
• 70 мм – при опирании на 2 стены при пролёте от 4200 до 6000 мм.
• 90 мм – при наличии двух опор и длине перекрытия более 6000 мм.

Если речь идёт о монолитном каркасе здания, то жёсткая заделка горизонтальных и вертикальных железобетонных элементов достигается при полном опирании перекрытия на стену. При увеличении площади контакта поверхности стены и перекрытия, равномерно распределённая нагрузка снижается, что позволяет уменьшить глубину заделки.

Важно! Как правило, при монтаже сборных плит типа ПК или ПБ, строители перестраховываются и обеспечивают стандартную величину заделки 120 мм, что кратно ½ линейного размера стандартного глиняного кирпича.

Опирание плит ПБ

Особенности проектировки и производства многопустотных плит ПБ гарантируют достаточную прочность торцевых элементов конструкции, что позволяет не использовать вспомогательные армирующие сетки. Ввиду этих особенностей параметры опирания ПБ панелей не являются строго регламентированными строительными стандартами и нормами, однако на основании многолетнего практического опыта работы с ЖБИ мы не рекомендуем делать нахлест очень большим. Конструктивные особенности плит ПБ позволяют им иметь высокую прочность, которая исключает возможность разрушения торцов при чрезмерной величине перекрытия плит. Величина опирания для плит ПБ не нормируется стандартами.

Оптимальными показателями величины нахлеста при возведении перекрытий с использованием ПБ плит является 100 мм, равное расстоянию от края изделия до первого пустотного отверстия. В случае, если размер плиты не соответствует конфигурации здания (например, является большим), добиться оптимальных показателей жесткости конструкции можно, предварительно залив бетоном марки М400 крайнее отверстие по всей его длине.

Способы установки

Существует 3 основных способа опирания пролётных конструкций на стены, каждый из которых имеет как преимущества, так и недостатки:

1. По двум сторонам – плита работает по классической балочной схеме, как изгибаемый элемент, под действием постоянных и временных нагрузок. Подходит для монтажа в любом помещении.

   Плюсы: конструкция поддаётся элементарному расчёту, исключающем ошибки при подборе типа перекрытия.
   Минусы: повышенное значение опорных реакций приводит к необходимости обеспечения глубокой заделки пролётного элемента в стену для увеличения площади контакта.

2. По трём сторонам. Конструкция используется при необходимости формирования двухсветного пространства в высоком помещении, либо при устройстве лоджии в плоскости фасада здания. Существует 2 подвида такого опирания:

Плюсы: в обоих случаях площадь контакта увеличивается, по сравнению с опиранием по 2 сторонам. Соответственно, давление от веса плиты на 1 см2 снижается, и глубину заделки допускается уменьшить.

Минусы: перекрытие перестаёт подчиняться линейной зависимости при расчёте по 2 группам предельных состояний.

При опирании возникают неравномерные прогибы, когда одна длинная сторона полностью лежит на опоре, а вторая выполняет роль пролётной конструкции, деформируясь под нагрузкой. Если рядом с такой плитой лежит элемент перекрытия, опёртый по 2 сторонам, то разница в прогибах может быть заметна невооружённым глазом.

3. По четырём сторонам – плита накрывает единой конструкцией всё пространство комнаты. Применяется, когда к помещению предъявляются особые требования (например, по обеспечению герметичности перекрытия).
   Плюсы: минимальное давление на опоры исключает локальное смятие. Допускается уменьшение площади контакта перекрытия со стеной.

   Минусы: при соотношении сторон плиты a/b или b/a < 2, конструкция начинает работать, как опёртая по контуру и требует двойного расчёта в продольном и в поперечном направлении. Это приводит к увеличению количества рабочей арматуры и, соответственно, удорожанию конструкции.

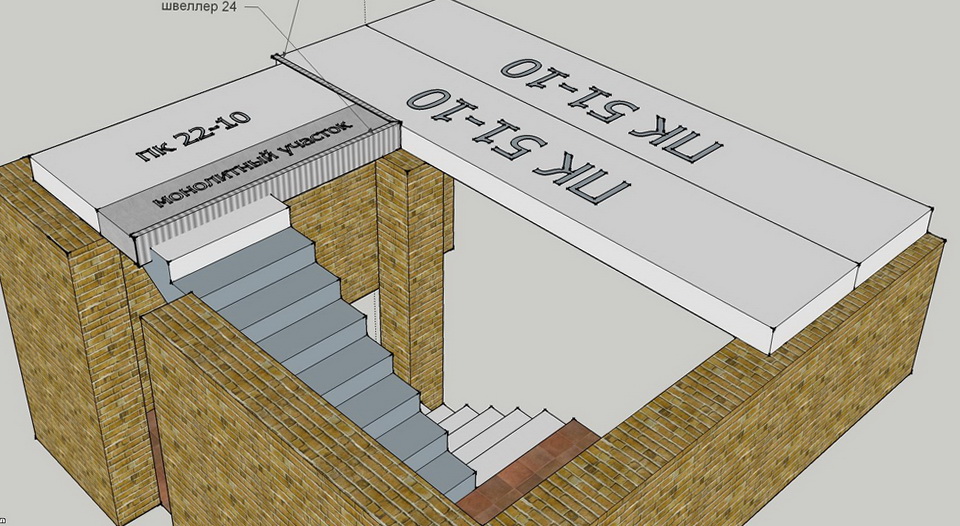

На практике чаще всего используются сборные железобетонные плиты с опиранием по 2 сторонам, так как эта конструкция считается оптимальной с точки зрения монтажа и эксплуатации под нагрузкой.

От чего зависит минимальное расстояние для опоры

Нормативными документами установлена минимальная длина опирания торцевой части пустотной плиты на стену, сложенную из кирпича — 9 см. Подобное решение принимается инженерами-проектировщиками с обоснованием и расчетами. Факторы, влияющие на глубину наложения перекрытия:

Параметры опирания плиты зависят от типа будущего строения.

• габаритный размер пролета и длина железобетонного изделия;
• величина распределенной и точечной нагрузки на бетонное перекрытие;
• разновидности нагрузок — статические, динамические;
• толщина несущей стены из кирпича;
• тип здания — жилое, административное либо производственное.

Все перечисленные факторы должны учитываться в расчете надежности конструкции. В соответствии с нормативами, конец железобетонной пустотной плиты накладывается на стену так, чтобы размер нахлеста оказался 9-12 см, точные данные получают расчетным путем.

Если изучить серии, по которым производятся элементы перекрытий, то в них указаны 2 вида размеров:

Таблица расчета сечения балок перекрытий.

1. Модульный. Это теоретическая ширина пролета, куда должен ставиться элемент.
2. Конструктивный. Это чистая длина потолочной плиты от одного торца до другого.

Например, бетонное изделие с модульной длиной 6 м имеет реальный габарит 5,98 м, что необходимо учитывать при проектировании. Чтобы получить чистую ширину комнаты 5,7 м, надо уложить плиту на кирпичную стену на глубину 120 мм, для отделки штукатуркой останется по 20 мм с каждой стороны, также есть кирпичное перекрытие.

Возникает вопрос — почему размер опоры такой маленький, ведь плиту можно уложить и на 20-30 см, лишь бы ширина ограждения позволяла. Но это будет не опирание, а защемление железобетонного элемента, поскольку его торец тоже несет часть нагрузки от стены, построенной выше. В подобной ситуации как плита, так и несущая перегородка будут работать неправильно, что приведет к медленному разрушению и растрескиванию кирпичной кладки.

И наоборот, из-за слишком маленького нахлеста тяжелая плита вместе со всей нагрузкой начнет воздействовать на край кладки и со временем обрушит его.

Поэтому минимальное опирание 9 см используется на практике редко, обычно принимают 10-12 см.

Существует еще одна причина, по которой нельзя слишком заглублять край перекрытия внутрь ограждающей конструкции. Чем ближе торец плиты к наружной поверхности, тем больше тепла теряется в подобном конструктивном узле, потому что бетон хорошо проводит тепло. В результате получится мостик холода, от которого в доме будут холодные полы.

Как составляется схема?

При оформлении рабочего проекта жилой комнаты или общественного здания, схема опирания плит перекрытий зависит как от расчётных, так и от конструктивных и функциональных параметров.

При создании чертежа с раскладкой ЖБИ плит, проектировщик принимает во внимание следующие факторы:

• Требования нормативной документации.

• Толщина стеновых конструкций. Например, при толщине внутренней кирпичной стены 250 мм, опёртое по контуру перекрытие допускается заделывать только на 40 мм.
  Однако, если конструктивная схема предусматривает опирание плит с обеих сторон стены, то суммарная глубина заделки составит 80 мм.

  В результате, на торце вертикальной конструкции останется технологический зазор 170 мм, а для формирования монтажного стыка достаточно 20 – 30 мм. Это приводит к тому, что проектировщик искусственно увеличивает глубину заделки во избежание появления свободного пространства.

• Материал несущих стен. Если верхние венцы каменной кладки объединяются монолитным ЖБ поясом, то его однородная структура позволяет выдержать требования СНиП. Когда опирание происходит на кирпичную или крупноблочную конструкцию, человеческий фактор может повлиять на её местную прочность, в результате чего заделку следует выполнять с превышением нормативных требований – до 120 мм.
• Пролёт плиты перекрытия. Здесь следует учесть, что при устройстве протяжённой плиты (6 м и более) величина прогиба может достигать 30 – 40 мм, из-за чего изделие деформируется, и площадь контакта со стеной может уменьшится. В связи с этим, следует искусственно увеличить глубину заделки перекрытия.
• Наличие эффективной теплоизоляции. Условие касается опирания на несущую часть наружной стены. Плита перекрытия должна находиться в пределах тёплого контура здания, во избежание образования мостиков холода. Поэтому, опирание следует предусмотреть таким образом, чтобы теплоизоляционный слой не стал тоньше.
• Сейсмическая активность местности, где производятся монтажные работы – для таких перекрытий предусматривается увеличение площади опирания, а также закладные детали для организации сварных швов.

Схема должна отображать величину заделки для каждого элемента на этаже. Если проектировщик добился универсальности и обеспечил единую глубину заделки, следует указать этот факт в примечаниях к графическим материалам.

Армопояс

Монолитный армопояс используется в качестве основания для укладки перед монтажом перекрытий на кирпичные и пено- или газоблочные несущие стены. Бетон заливают после того, как устанавливают каркас из вертикальных, поперечных и продольных частей вместе с опалубкой.

Требования к устройству армопояса:

1. Используемый бетон по марке должен совпадать с применяемым для кладки. Лучше всего подойдет смесь класса выше 15В.
2. Для каркаса нужна арматура не тоньше 8 мм, которая сваривается или связывается проволокой.
3. Ширина пояса равна ширине стены.
4. В высоту армирующее основание должно быть не менее газоблока — 20-40 см.

Правильно выполненный пояс нужен, чтобы равномерно распределить нагрузку между несущими стенами и перегородками. Кроме того, при изготовлении каркаса выводят концы металлической арматуры для надежного крепления плит.

Армопояс, как обладающий повышенной теплопроводностью, нуждается в дополнительной теплоизоляции.

Правила проектирования узлов сопряжения

При выполнении рабочего проекта монтажа плит перекрытий, помимо основной схемы раскладки элементов, следует предусмотреть деталировку узлов с указанием всех нюансов при сопряжении горизонтальных и вертикальных элементов.

С наружными стенами

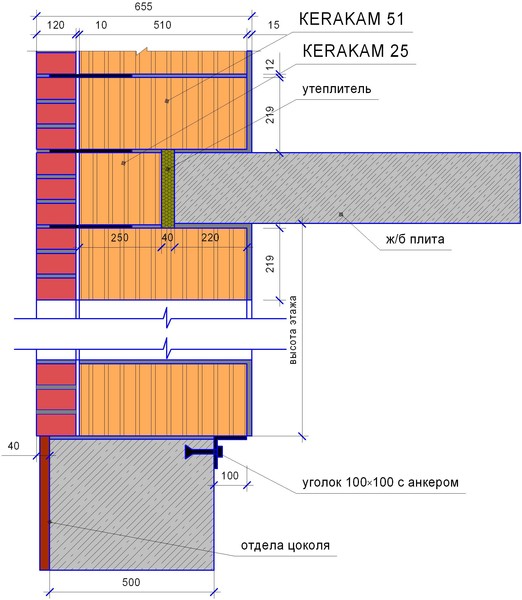

Рабочий чертёж узла сопряжения сборной железобетонной плиты перекрытия с ограждающей вертикальной конструкцией должен отображать следующие детали:

• Плиту заданной толщины в разрезе.
• Полный состав наружной стены с учётом облицовки, забутовки и утеплителя.
• Глубину заделки конструкции в стену.
• Элементы крепления для обеспечения связи (ц/п раствор, закладные детали).
• При наличии ЖБ пояса – разрез по данному элементу.
• Схема армирования узла сопряжения.
• Наличие упругой вставки по торцу плиты.
• Схема заполнения пространства между перекрытием и облицовкой стены.
• Если предусматривается проектом – схема пирога чистого пола с узлом примыкания к внутренней части вертикальной ограждающей конструкции.
• При деталировке узла на типовом этаже – изображение вышележащей наружной стены.

Если плита перекрытия одновременно ложится на участки стены, с разным конструктивным исполнением (например, в месте расположения перемычек над оконными проёмами) то узел необходимо продублировать для всех ситуаций.

С внутренними несущими

При деталировке опирания плиты на внутренние несущие стены, все элементы чертежа указываются аналогично описанному выше алгоритму. При наличии дополнительных деталей конструкции, они также указываются на узле:

• Если плита расположена не в крайнем пролёте, проектировщик изображает 2 горизонтальные конструкции и описывает решения по их сопряжению.
• Если сопряжение элементов предусматривает скрутки или сварку, то такие детали также указываются в проекте с назначением шага, длины шва и прочих особенностей.
• Если в толще несущей внутренней стены расположены вентканалы, влияющие на монтажную схему, такие сечения выносятся отдельным чертежом.

Все дополнительные расходные материалы, заложенные в проекте, отображаются также в спецификации к чертежу, с указанием их марок и количества.

Пошаговая инструкция по заливке

До процесса заливки армопояса потребуется выполнить все подготовительные операции по очистке поверхности стен перед, выполняют гидроизоляцию, нарезают арматуру для каркаса и заготовку пиломатериала для опалубки.

Основные этапы технологической карты производства железобетонного армопояса для перекрытий:

1. Собирают конструкцию опалубки из пиломатериалов, с усилением по вертикали и горизонтали, чтобы бетонный раствор не выдавил стенки.
2. Размеры опалубки по ширине должны равняться ширине стеновой конструкции за вычетом толщины слоя утеплителя, а по высоте — 400 мм. Чаще всего применяют в качестве строительных материалов доску 3 класса толщиной 20мм, скрепляя элементы между собой саморезами и дополнительно усиливая конструкцию через 100 см.
3. Нарезают арматуру по заданным размерам и в необходимом количестве.
4. Потом они помещаются на фиксаторы/подкладки по длине опалубки и связываются проволокой, образуя низкий слой.
5. После этого укладывается поперечная арматура и закрепляется верхний слой.
6. Устанавливают каркас в опалубку с установкой вставок, с тем чтобы конструкция не касалась ее стен, с отступом 50 мм.
7. Каркас должен быть установлен абсолютно горизонтальным, контроль выполняют строительным уровнем.
8. Завозят готовый бетонный раствор или приготавливают его самостоятельно на стройплощадке.
9. Устанавливают бетононасос, и протягивают шланги.
10. Заполняют опалубку за один прием.
11. Выполняют уплотнение бетона и удаление воздуха ручным способом прокалывая его толщу арматурой или с использованием виброоборудования.
12. Выравнивают внешний слоя бетона под горизонтальный уровень и закрывают полиэтиленом.
13. Опалубку осторожно снимают не менее чем через 5 суток. После чего допускается укладка плит перекрытия.
14. До полного отвердевания бетона, его смачивают в жаркую и сухую погоду, для того чтобы монолитная масса не растрескивалась.

Технология монтажа

При монтаже сборных ЖБИ плит перекрытия в условиях строительной площадки, типовой узел сопряжения выполняется согласно следующему алгоритму:

1. Кладка несущих стен завершается за 2 – 3 ряда до проектной отметки высоты этажа.
2. По линиям опирания плит организуется армированный монолитный пояс, позволяющий равномерно распределить опорные реакции от перекрытия по всему объёму кладки. В некоторых случаях проект не предусматривает подобную конструкцию, и монтаж пролётных конструкций ведётся по подстилающему слою из жёсткой ц/п смеси.
3. Поверх пояса наносится подстилающий слой, разглаженный по всей предполагаемой площади опирания плиты.
4. К элементу перекрытия крепятся строповочный кронштейн, либо цепи через монтажные петли.
5. Грузоподъёмный механизм поднимает плиту на нужную отметку, а монтажники аккуратно подводят его к площадке опирания.
6. Автомобильный или башенный кран медленно опускает плиту на площадку опирания под контролем монтажников.
7. При незначительном отклонении положения конструкции, рабочие поправляют элемент ломами или кувалдой через деревянный брусок.
8. По аналогичному принципу укладываются следующие элементы перекрытия.
9. Когда монтаж сборных ЖБИ изделий окончен, рабочие производят зачеканку швов жёсткой цементно-песчаной смесью.
10. В монтажные петли плит устанавливаются арматурные анкера, которые впоследствии пересекаются «крест-накрест».
11. Анкера свариваются между собой, а петли прижимаются к горизонтальной поверхности кувалдами.

По завершении монтажных работ начинается устройство монолитных участков, если раскладка плит предусматривает такое конструктивное решение.

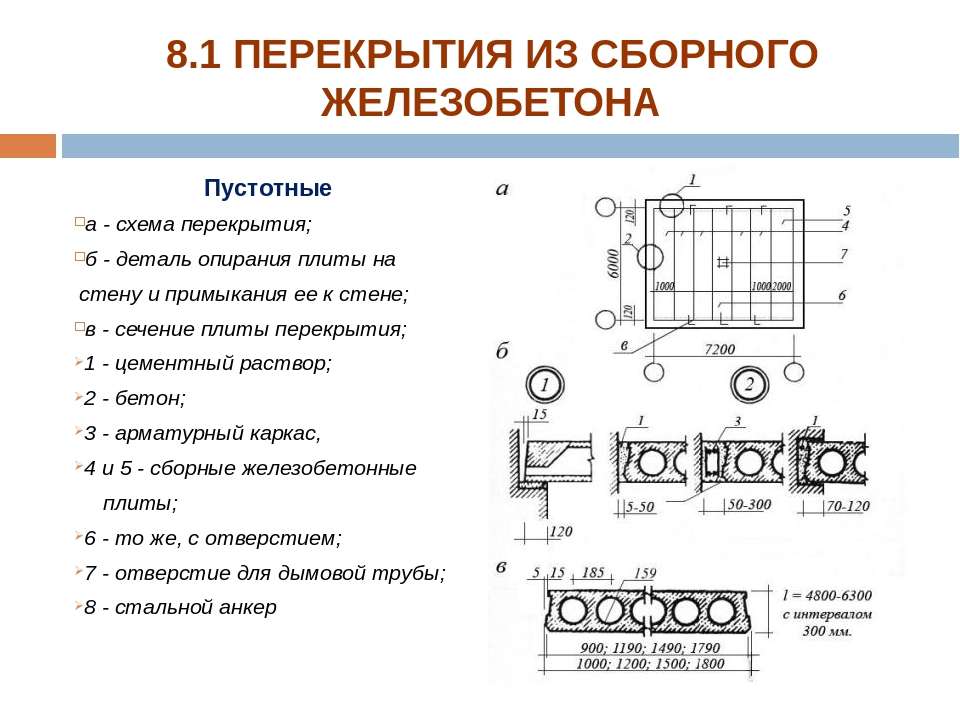

О пустотных железобетонных изделиях

Ошибки в укладке перекрытия.
Разобраться в вопросе сложно, если не знать, что собой представляют плиты перекрытия. Это конструктивные элементы капитальных зданий, изготавливаемые из железобетона, для устройства перекрытий между этажами. Внутри вдоль всей плиты есть пустоты различной формы, чаще — круглой.

Изделия производятся по типовым проектам — сериям чертежей, где указаны конструктивные особенности и размеры. Длина элементов — 1,5-12 м. Современные технологии производства позволяют отрезать плиты нужной длины с шагом 100 мм. По ширине изделия изготавливаются 4 типов: 1000, 1200, 1500 и 1800 мм.

Стандартная распределенная нагрузка, на которую рассчитан каждый элемент — 800 кг/м2. Плита может иметь толщину 16-33 см в зависимости от конструкции и длины, наиболее распространенный размер — 22 см.

Плиты перекрытия — это практически незаменимые изделия. Альтернатива — перекрытие из деревянных балок либо монолитного железобетона. Дерево проигрывает армированному бетону по несущей способности, а сооружение монолитной конструкции — процесс сложный и дорогой.

Ошибки в процессе работ

Расчёт площадки опирания плиты перекрытия на стены является ответственным процессом, от правильного выполнения которого зависит безопасность при эксплуатации будущего сооружения.
Если проектировщик допускает ошибки, отступает от нормативных требований или упускает важные детали при выполнении сопряжения, возможно наступление тяжёлых последствий:

• При недостаточно глубокой заделке может произойти местное смятие кладки, что чревато потерей геометрической неизменяемости всего сооружения с последующим обрушением.
• При глубокой заделке могут образоваться зоны промерзания конструкции, скопление конденсата от точки росы в помещении.
• При похождении сквозь вентканалы может понадобиться частичная подрезка торца плиты.
• Если фактически возведённые стены имеют незначительное отклонение от вертикальной оси, а проектировщик не предусмотрел запас при расчёте опирания, вся конструкция перекрытия перестанет удовлетворять требованиям СНиП.

Таким образом, при расчёте опирания плиты перекрытия на стены следует учесть все особенности монтажа конструкции – от рекомендованных нормативными документами значений до человеческого фактора и возможных отклонений конструкции от проектных габаритов.

Виды по способу опирания

Плита, размещаемая между этажами, является армированным железобетонным изделием с внутренними пустотами, которые нужны для снижения веса конструкции и ее давления на кирпичную кладку.

Особенности здания влияют на выбор ЖБИ для межэтажной укладки.

Учитывают следующие характеристики:

• сейсмические свойства региона строительства;
• действующие на здание и плиту нагрузки;
• параметры стен — толщину, высоту, материал изготовления;
• предназначение сооружения — промышленное, общественное, жилое.

Преимуществами использования готовых изделий можно считать:

• короткое время установки;
• низкую стоимость;
• надежность и долговечность в эксплуатации;
• простоту монтажа с помощью рабочих и автокрана;
• высокую шумоизоляцию за счет пустот.

У заводских плит перекрытия имеются свои недостатки:

• обязательное применение строительной техники;
• между ними остается расстояние;
• итоговая жесткость конструкции получается меньше по сравнению с монолитом.

Бетонные изделия растяжению сопротивляются хуже, чем сжатию. Последнему подвергается верхняя часть перекрытия, а нижняя — удлиняется. Для увеличения сопротивления вдоль плиты размещают арматуру. Поэтому изделие в продольном направлении может прогибаться вниз.

По двум сторонам

При таком варианте укладки плиты перекрытия опирание осуществляется на 2 несущие стены, находящиеся друг напротив друга. Изделие помещают на стены поперечной узкой стороной.

Этот способ распределения нагрузок наиболее экономичный и простой в монтаже. Применять его следует, когда прогиб не выходит за допустимые значения. Разрешенная нагрузка — до 800 кг/м³. Метод подойдет для ЖБИ с маркировкой 1ПК, 2ПК, ПК с круглыми пустотами.

По трем сторонам

Опирание плиты перекрытия на стены возможно по 3 сторонам. В этом случае 2 коротких и одна из длинных граней задвигаются на стеновые несущие элементы.

При этом варианте расположения гнется только свободная часть изделия. Продольный каркас вступает в работу, принимая напряжение растягивания не по всей длине, а лишь у висящего фрагмента.

По четырем сторонам

Наиболее жесткие плиты с маркировкой ПКК выполняются со всеми армированными торцами. Они характеризуются увеличенной несущей способностью.

Они стоят дороже и применяются в сложных конструкциях, когда присутствует необходимость распределить достаточно высокие нагрузки. Такой вариант подойдет, если в дальнейшем планируется ставить дополнительные надстройки.

На стены плита укладывается всеми 4 сторонами. Для строительства малоэтажных объектов такие изделия использовать нерентабельно.

МПК / Метки

Узел соединения элементов структурной плиты покрытия

Номер патента: 994654

. с расположенным под углом к ним вертикальным фланцем, и торец раскоса, с ребром, закрепленным в нем и соединенным со стержнями основания, снабжен расположенными в разных уровнях накладками, каждой из которых соединены концы смежных стержней основания пирамиды и фланец, а раскос прикреплен ребром к ближайшей накладке. На фиг, 1 представлена структурнаяплита, общий вид; на фиг. 2 — узел соединения стержней в основании пирамидального элемента; на фиг. 3 — узел соедине ния пирамидальных элементов; на фиг. 4 -разрез А — А на фиг. 3.Узел соединения элементов структурнойплиты покрытия включает торцы стержней основания пирамиды 1, соединенные с расположенным под углом к ним вертикальным 2 О фланцем 2, и торец раскосного стержня 3с ребром 4.

Стыковое соединение элементов структурной плиты покрытия

Номер патента: 1678998

. прилегал к стенке продольной проточки 5 болта 4, 40полностью вкрученного в узловой элемент3, Кроме того, для трубчатых элементов, работающих на растяжение в средней частисъемной скобы 9 к боковой ее грани, обращенной к узловому элементу 1, прикрейлена лапка 13 в виде полосы из мягкой стали,огибающая по граням узловой элемент.Лапка может быть выполнена как одно целое со съемной скобой с последующей термообработкой конца лапки для устранения 50упругих свойств металла.Перед монтажем трубчатого элемента 1скоба 9 надевается на втулку 6 так, чтобыштырь 11 вошел в контрольное отверстие 8,причем вырез на штыре должен быть обращен в сторону узлового элемента 9, Покаболт 4 не до конца вкручен в узловой элемент, штырь 11 упирается в.

Стыковое соединение элементов структурной плиты покрытия

Номер патента: 1744211

. спецболт, даже зафиксированный относительно спецвтулки, вращастся совместно с ней относительно узлового элемента. с одной стороны, и цилиндрического вкладыша, с другой стороны, расстояние между узловыми элементами под действием сил, растягивающих стержень, увеличивается, а спецболты выкручиваются из них.Наиболее близким к предлагаемому является стыковое соединение элементов структурной плиты покрытия, включающее узловой элемент и трубчатые элементы с цилиндрическими вкладышами, прикрепленные к узловому элементу болтами, обьединенными с втулками, и сьемную скобу с лапкой, огибающей примыкающие грани узлового элемента,Целью изобретения является упрощение соединения,На фиг. 1 изображено узловое соединение, продольный разрез; на фиг, 2 -.

Установка плит перекрытия на газобетон

Схема установки плитных перекрытий на газобетонные блоки:

На схеме: 1 — анкерная металлическая скоба, 2 — плита перекрытия, 3 — кладка из газоблоков, 4 — доборный блок в кладке, 5 — раствор М35, 6 — кладочные швы.

Пошаговая инструкция: как укладывать плиты на газобетон:

1. В процессе кладки газобетонных стен на расстоянии 20-50 см от будущего перекрытия кладка армируется.
2. Поверх готовой стены заливается монолитный армопояс из бетона М200-М300.
3. На армопояс укладываются пустотные ПП, размер которых устанавливается проектом.
4. Между плитами и стеной выполняются демпфирующие швы, заполняются пустоты.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Уложенные межэтажные перекрытия утепляются с использованием легких теплоизоляционных материалов, изолируются. Кладка стен второго этажа выполняется по перекрытиям следующим образом: первый ряд блоков выкладывается на раствор, следующие ряды — на клей. Аналогично можно положить перекрывающие конструкции для мансардного этажа, жилого цоколя, подвала.

минимальная величина опоры, площадь и глубина опирания жб плит на бетон, кирпич

Каким должно быть минимальное опирание плиты перекрытия на кирпичную стену, чтобы обеспечить надежность и долговечность конструкции? Вопрос серьезный, от его решения зависит устойчивость здания к нагрузкам и безопасность находящихся в нем людей. Вот почему глубина наложения плоских железобетонных изделий на кладку из кирпича регламентируется строительными нормативными документами (СНиП).

От качества монтажа плит перекрытия зависит прочность всей конструкции дома.

О пустотных железобетонных изделиях

Ошибки в укладке перекрытия.

Разобраться в вопросе сложно, если не знать, что собой представляют плиты перекрытия. Это конструктивные элементы капитальных зданий, изготавливаемые из железобетона, для устройства перекрытий между этажами. Внутри вдоль всей плиты есть пустоты различной формы, чаще — круглой.

Изделия производятся по типовым проектам — сериям чертежей, где указаны конструктивные особенности и размеры. Длина элементов — 1,5-12 м. Современные технологии производства позволяют отрезать плиты нужной длины с шагом 100 мм. По ширине изделия изготавливаются 4 типов: 1000, 1200, 1500 и 1800 мм.

Стандартная распределенная нагрузка, на которую рассчитан каждый элемент — 800 кг/м². Плита может иметь толщину 16-33 см в зависимости от конструкции и длины, наиболее распространенный размер — 22 см.

Плиты перекрытия — это практически незаменимые изделия. Альтернатива — перекрытие из деревянных балок либо монолитного железобетона. Дерево проигрывает армированному бетону по несущей способности, а сооружение монолитной конструкции — процесс сложный и дорогой.

От чего зависит минимальное расстояние для опоры

Нормативными документами установлена минимальная длина опирания торцевой части пустотной плиты на стену, сложенную из кирпича — 9 см. Подобное решение принимается инженерами-проектировщиками с обоснованием и расчетами. Факторы, влияющие на глубину наложения перекрытия:

Параметры опирания плиты зависят от типа будущего строения.

• габаритный размер пролета и длина железобетонного изделия;
• величина распределенной и точечной нагрузки на бетонное перекрытие;
• разновидности нагрузок — статические, динамические;
• толщина несущей стены из кирпича;
• тип здания — жилое, административное либо производственное.

Все перечисленные факторы должны учитываться в расчете надежности конструкции. В соответствии с нормативами, конец железобетонной пустотной плиты накладывается на стену так, чтобы размер нахлеста оказался 9-12 см, точные данные получают расчетным путем.

Если изучить серии, по которым производятся элементы перекрытий, то в них указаны 2 вида размеров:

Таблица расчета сечения балок перекрытий.

1. Модульный. Это теоретическая ширина пролета, куда должен ставиться элемент.
2. Конструктивный. Это чистая длина потолочной плиты от одного торца до другого.

Например, бетонное изделие с модульной длиной 6 м имеет реальный габарит 5,98 м, что необходимо учитывать при проектировании. Чтобы получить чистую ширину комнаты 5,7 м, надо уложить плиту на кирпичную стену на глубину 120 мм, для отделки штукатуркой останется по 20 мм с каждой стороны, также есть кирпичное перекрытие.

Возникает вопрос — почему размер опоры такой маленький, ведь плиту можно уложить и на 20-30 см, лишь бы ширина ограждения позволяла. Но это будет не опирание, а защемление железобетонного элемента, поскольку его торец тоже несет часть нагрузки от стены, построенной выше. В подобной ситуации как плита, так и несущая перегородка будут работать неправильно, что приведет к медленному разрушению и растрескиванию кирпичной кладки.

И наоборот, из-за слишком маленького нахлеста тяжелая плита вместе со всей нагрузкой начнет воздействовать на край кладки и со временем обрушит его.

Поэтому минимальное опирание 9 см используется на практике редко, обычно принимают 10-12 см.

Существует еще одна причина, по которой нельзя слишком заглублять край перекрытия внутрь ограждающей конструкции. Чем ближе торец плиты к наружной поверхности, тем больше тепла теряется в подобном конструктивном узле, потому что бетон хорошо проводит тепло. В результате получится мостик холода, от которого в доме будут холодные полы.

Конструкция опорного узла

При строительстве кирпичного здания с перекрытиями из плоских бетонных элементов кладку в полную толщину ограждения ведут до проектной отметки низа потолка. Затем кирпич кладут только с наружной части таким образом, чтобы образовалась ниша, куда ляжет плита. Процесс сопровождается следующим:

1. Если глубина опирания составляет 12 см (ровно полкирпича), то ниша выполняется шириной не менее 13 см, чтобы торцевая часть плиты не упиралась в кирпичную кладку.
2. Перед монтажом перекрытия на основание укладывается слой цементно-песчаного раствора той же марки, что применялась при возведении кладки.
3. Поскольку краевые зоны плит будут воспринимать часть нагрузки от возведенной выше стены, пустоты с торца наглухо заделываются бетонными вкладышами, дабы изделие не разрушилось от сдавливания.

Как правило, вкладыши из бетона производители железобетонных изделий предусматривают еще на заводе. Если этого не было сделано, пустоты обязательно заполняются бетонной смесью марки М200 в условиях строительной площадки.

В торцевых стенах здания плиты перекрытия ложатся на внешние ограждения не только торцами, но и одной боковой частью. Здесь глубина опирания не нормируется, но для надежности следует запроектировать данный узел таким образом, чтобы нагрузка от кирпичной кладки не легла на первую пустоту изделия. Иначе от сдавливания пустотной части может произойти ее разрушение. Плечо опоры должно быть минимальным, его величина зависит от конструкции плиты.

какая толщина плиты в строительном проекте? минимальная толщина плиты?

Содержание

• 1 Какая толщина плиты при проектировании зданий? минимальная толщина плиты?
  • 1.1 Односторонняя плита
  • 1.2 Двухсторонняя плита
  • 1.3 Какая толщина плиты в здании для различных этажей?
  • 1.4 Выводы по толщине перекрытий в здании для различных этажей

Плита представляет собой плоскую секцию, перпендикулярную силе тяжести. Секция плиты помогает передать состояние нагрузки от различных сил на балку, а через нее она будет передаваться на колонны и, наконец, на секцию фундамента. В зависимости от конструктивных соображений здания меняется толщина сечения плиты. Для базового здания первого этажа или строительных конструкций G+1 плита принимается толщиной 5 дюймов с минимумом бетона марки М20 и стали марки Fe415. При расчете сечения плиты в соответствии с нормами принимается общая нагрузка, связанная с гравитационными нагрузками и боковыми нагрузками, и предполагаются комбинации нагрузок в соответствии с указанным сводом правил.

Существует два типа плит, которые описаны ниже

1. Односторонняя плита
2. Двусторонняя плита

Односторонняя плита

Односторонняя плита — это сечение, которое обычно используется, если отношение большего пролета к меньшему больше или равно 2 коэффициенту. Причем распределение нагрузки в этом случае будет однонаправленным, а секция плиты опирается на две противоположные стороны.

Двусторонняя плита

Двусторонняя плита – это секция, которая обычно используется, если отношение большего пролета к меньшему меньше 2-кратного коэффициента. В этом случае плита поддерживается со всех четырех сторон, распределение нагрузки будет происходить во всех направлениях одинаково.

Какая толщина перекрытия в здании для разных этажей?

Толщина плиты строительной конструкции зависит от различных факторов, таких как количество этажей, общая нагрузка, тип опоры, марка бетона, длина пролета и т. д.,

После различной толщины плиты мы рассмотрим по стандартам. Пожалуйста, используйте эти значения только в образовательных целях для четкого понимания концепций проектирования перекрытий.

Минимальная толщина обычно считается равной четырем номинальным размерам крупных заполнителей. Например, если мы возьмем максимальный размер крупного заполнителя 20 мм, тогда мы должны взять минимум 4X20 = ​​80 мм в соответствии с положениями кодекса IS.

Примечание: В зависимости от различных особенностей конструкции здания толщина плиты варьируется.

 Толщина плиты для различных этажей здания объясняется на канале YouTube с подробным объяснением, нажмите здесь, чтобы увидеть.

Выводы по толщине перекрытий в зданиях для различных этажей

Итак, поясняемые понятия относятся к толщине перекрытий для различных этажей от цокольного этажа до проектов зданий G+9. Для одноэтажного здания высотой 3 м минимальная толщина перекрытия составляет 100 мм, для двухэтажного здания высотой 6 м минимальная толщина составляет 125 мм, для трехэтажного здания высотой 9 м минимальная толщина составляет 125 мм, для четырех, пяти, шестиэтажное здание высотой 12 м, 15 м, 18 м минимальная толщина перекрытия в здании составляет 150 мм, для семи и восьмиэтажного здания высотой 21 м и 24 м минимальная толщина принимается равной 180 мм, а для остальных этажей толщина будет изменяется в зависимости от различных соображений конструкции здания.

Размеры колонн для разных этажей описаны в моем предыдущем посте, нажмите здесь, чтобы прочитать.

Размеры балок для разных этажей описаны в моем предыдущем посте, пожалуйста, нажмите здесь, чтобы прочитать.

Пожалуйста, следите за моим каналом YouTube, чтобы узнать больше тем и концепций, связанных с гражданским строительством. Если у вас есть какие-либо вопросы о толщине плиты для различных этажей в здании, не стесняйтесь обращаться к нам на странице контактов.

Спасибо.

Ваш шраван.

Добрый день.

Связанный пост

Австралийские стандарты толщины бетонной плиты

Понимание толщины бетонной плиты

Одной из наиболее важных проверок во время нового строительства в Австралии является проверка первоначальной бетонной плиты, за которой следуют другие последующие бетонные плиты для верхних этажей. Большинство застройщиков Австралии использовали фундамент из бетонных плит из-за относительно песчаной почвы, которая покрывает большую часть Австралии. Крайне важно придерживаться стандартной толщины плиты при возведении бетонной плиты. Прежде чем мы углубимся в то, какой толщины должна быть бетонная плита, давайте кратко рассмотрим, как строятся бетонные плиты.

Процесс заливки бетонных плит

Процесс укладки или заливки бетонных плит начинается с подготовки основания для строительства. Этот этап включает в себя удаление травы и другой растительности, а затем выравнивание земли. Когда это будет завершено, следующим этапом будет строительство песчаной емкости, на которую будет отлита бетонная плита.

Следующим этапом является установка коммуникационных проходок, включая внутреннюю водопроводную, наружную серую и черную воду, газ и электропроводку. После того, как земля уплотнена, следующим шагом будет распыление противотермитного барьера, укладка гидроизоляционных мембран, закрепление арматуры, а затем заливка бетоном.

Сразу после укладки плиты требуется неделя для отверждения. После того, как плита затвердеет, подсоединяются канализационные и канализационные трубы.

Типы бетонных плит и их толщина

Односторонние бетонные плиты

Односторонние бетонные плиты изготавливаются методом заливки на месте, который включает следующие три этапа:

• Установка опалубки
• Укладка арматуры
• Заливка свежего бетона

5 Стандартная толщина средней и колонной полос односторонней плиты составляет 130 мм и 140 мм соответственно. Односторонние плиты наиболее подходят для балок с пролетом от трех до шести метров и несущей временную нагрузку от трех до пяти кН/м2.

Плоские плиты

Эти бетонные плиты сконструированы так же, как и односторонние или двусторонние плиты, при этом их непосредственно поддерживают стены или колонны. Это простой процесс изготовления плоских плит, потому что каркас довольно прост.

Плоские плиты идеально подходят для пролетов от шести до восьми метров и временной нагрузки от трех до пяти кН/м2. Предварительно напряженный тип может иметь ширину от восьми до двенадцати метров и может быть выполнен в виде плит с пост-напряжением.

Минимальная толщина плиты для плоских плит 191 мм, и это выбрано для удовлетворения требований норм по прочности на сдвиг и прогибу в двух направлениях.

Использование плоских бетонных плит имеет следующие преимущества:

• Недорогой каркас
• Открытый плоский потолок
• Более быстрое строительство

Двусторонние плиты на балках

балки, но они требуют дополнительных опорных конструкций, так как двусторонние плиты поддерживаются с обеих сторон. Они подходят для пролетов от шести до девяти метров и временных нагрузок от трех до шести кН/м2. Минимальная толщина любой двусторонней плиты без внутренней балки должна быть не менее 125 мм для плит без откидных панелей и 100 мм для плит с откидными панелями.

Плоские плиты

Это армированные плиты, поддерживаемые непосредственно капителями или колоннами без балок. Они просты в изготовлении и не требуют каркаса. Нагрузки передаются непосредственно на колонну.

Этот тип бетонной плиты подходит для пролетов от шести до девяти метров и для временной нагрузки от четырех до семи кН/м2. Они используют больше каркаса, чем плоские пластины, из-за капителей колонн. Минимальная толщина плиты составляет около 125 мм для сплошных внутренних панелей без перепадов.

Решетчатые или вафельные плиты

Этот тип железобетонных плит состоит из квадратных решеток с глубокими сторонами. Для изготовления решетчатой ​​плиты необходимо выполнить следующие процессы:

• Установить опалубку
• Установить блоки на опалубку
• Установить арматуру между блоками
• Установить блоки
• Установить стальную сетку поверх блоков

8

Залить бетоном

Вафельные плиты подходят для пролетов от девяти до двадцати пяти метров и временных нагрузок от четырех до семи кН/м2. Каркас для этого типа бетонной плиты дорог и включает в себя использование поддонов.

Толщина вафельных плит обычно составляет от 75 мм до 130 мм. Стандартно толщина должна составлять 1/24 пролета. Ширина должна быть от 130 мм до 150 мм, а ребра обычно усиливаются стальными стержнями, при этом расстояние между ребрами сохраняется на уровне 915 мм.

Плиты с односторонними балками

Плиты с односторонними балками также известны как ребристые плиты и состоят из плит перекрытия толщиной от 50 до 100 мм, поддерживаемых балками (бетонными ребрами). Балки обычно имеют конусообразную форму и равномерно расположены на расстоянии не более 75 мм. Балки также поддерживаются балками, опирающимися на колонны.

Бетонные плиты с односторонними балками предпочтительны для пролетов от шести до девяти метров и временной нагрузки от четырех до шести кН/м2. Количество бетона и стали невелико из-за глубоких балок, но необходимый каркас стоит довольно дорого.

Стандартная толщина бетонной плиты в Австралии

В Австралии бетонные плиты должны быть закреплены в соответствии с австралийскими стандартами AS 2870 и AS 3600. Наиболее распространенная толщина плиты в Австралии составляет от 85 мм до 100 мм.

Толщина бетонных плит обычно указывается в спецификациях. Эти документы согласовываются и подписываются между застройщиком и заказчиком.

Для строительных площадок, которые, как правило, песчаные и плоские, для строительства одноэтажного жилого дома достаточно плиты толщиной 85 мм. Для тех, кто разрабатывает двухэтажное здание или здание на холме, технические требования предусматривают использование бетонной плиты толщиной 100 мм с утолщением под стенами.

Для тех, кто использует длинные бетонные плиты длиной более 20 метров, любое уменьшение длины на 85 мм должно быть компенсировано дополнительным стальным армированием. Суть стальной арматуры заключается в повышении прочности бетона на растяжение и управлении шириной усадочных трещин.

Минимальная допустимая толщина бетонной плиты

Минимальная толщина бетонной плиты должна составлять 50 мм. Все, что меньше этого, будет катастрофой. Эта толщина предназначена только для бетонной плиты и не включает толщину гравийного основания, если вы используете гравий.

Опять же, толщина бетонной плиты зависит от того, что вы собираетесь с ней делать. Очень важно соблюдать требования к толщине бетонных плит, потому что это влияет на количество бетона и цемента, которые необходимо залить, и, соответственно, на общую стоимость проекта.

Идеальная глубина бетонной плиты

Навес

Минимальное требование для легкого навеса: 75 мм бетона. Однако рекомендуется бетонная плита толщиной 100 мм. Вам нужно проверить правила совета при строительстве сарая, потому что вы не можете построить свой сарай нигде во всех районах местного самоуправления. Когда вы проверили, то можете разметить почву, где вы хотите копать и подготовить каркас к бетонированию.

Гараж

Гаражная плита должна как минимум выдерживать вес вашего автомобиля и других предметов, связанных с автомобилем, которые вы держите в гараже. Это означает, что вес гаражной плиты довольно велик. Толщина бетонной плиты для гаража должна быть не менее 150 мм.

Если вы водитель грузовика или хотите иметь двойной гараж для двух небольших автомобилей, вам необходимо увеличить толщину до 200 мм. Если вы используете свой гараж для больших загруженных грузовиков, вам также необходимо будет герметизировать бетон и защитить его от растрескивания при усадке.

Внутренний дворик

Внутренний дворик должен иметь толщину плиты не менее 150 мм, чтобы он был цельным, но вы можете уменьшить эту толщину до 100 мм, если знаете, что патио не будет тяжеловесным. Другие факторы, определяющие размер бетонной плиты патио, включают тип почвы, на которой вы строите террасу, и вес, который вы ожидаете от патио.

Например, если все, что будет находиться на террасе, это небольшой стол и два стула на хорошо дренированной почве, подойдет патио толщиной 75 мм. Однако, если вы планируете иметь бетонные скамейки, столы, барбекю и летнюю кухню, то минимум должен быть 150 мм.

Вам также необходимо провести анализ почвы, чтобы определить состав вашей почвы. Если почва плохо дренирована, необходимо соорудить основание для бетонной плиты, что делается следующим образом:

• Выкапывание ямы
• Установка каркаса вокруг ямы
• Засыпка ямы гравием
• Заливка ваш бетон над ним

Подъездная дорога

В идеале бетонная плита для подъездной дороги должна быть толщиной около 100 мм, и нет необходимости в гравийном основании. Все, что вам нужно сделать, это подготовить почву под ней, удалив все большие камни и убедившись, что почва хорошо уплотнена.

Если предполагается, что на подъездной дорожке будут находиться тяжелые грузы, например большегрузные автомобили, вам необходимо учесть это при подготовке плиты. В этой ситуации плита должна быть 120 мм вместо 100 мм, а на бетон нужно нанести герметик, чтобы его было трудно повредить.

Еще одна вещь, которую вам нужно сделать, это убедиться, что ваша подъездная дорожка имеет уклон; это необходимо для обеспечения адекватного дренажа плиты.

Дорожки

Строительство бетонной дорожки — один из самых простых проектов. Плита для дорожки не должна быть толще 75 мм. Он не требует основания из гравия, но обязательно предусмотрите компенсационный шов через каждые два метра. Вам также не нужно каким-либо образом осушать пути, поскольку они недостаточно широки, чтобы вызвать какие-либо проблемы.

Указанные выше 75 мм являются минимальным требованием для бетонной дорожки. Тем не менее, большинство людей используют толщину 100 мм, а также добавляют минимальное количество гравия для повышения качества и долговечности проекта.

Вызов инспектора по строительству для проверки вашей плиты

Оценка плиты является жизненно важной частью новой инспекции зданий . При строительстве дома необходимо нанять квалифицированного строительного инспектора для надлежащего осмотра плиты и обеспечения того, чтобы ее размеры (толщина, ширина и глубина) соответствовали австралийским стандартам толщины бетонной плиты.
